普通卧式车床结构三维数模

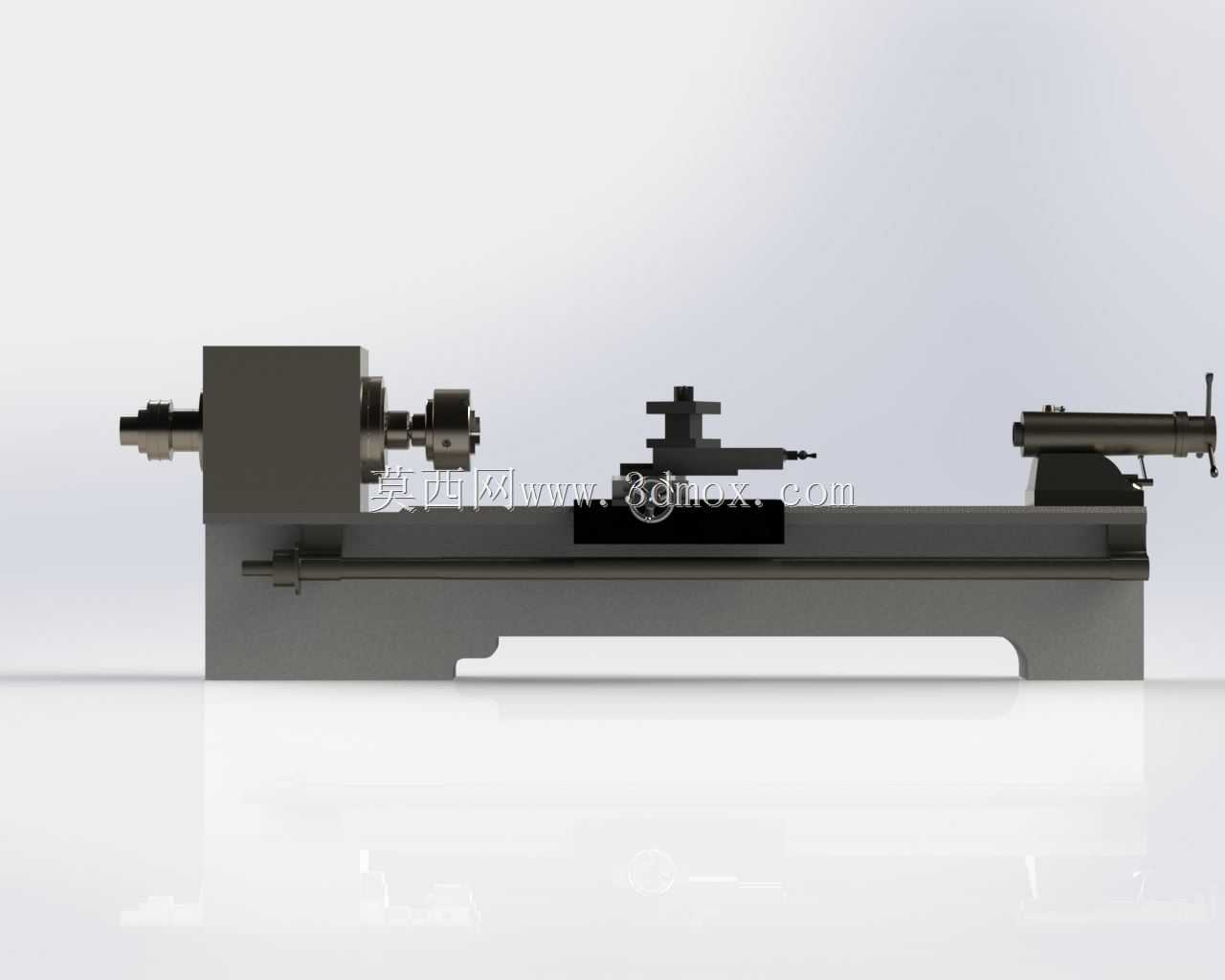

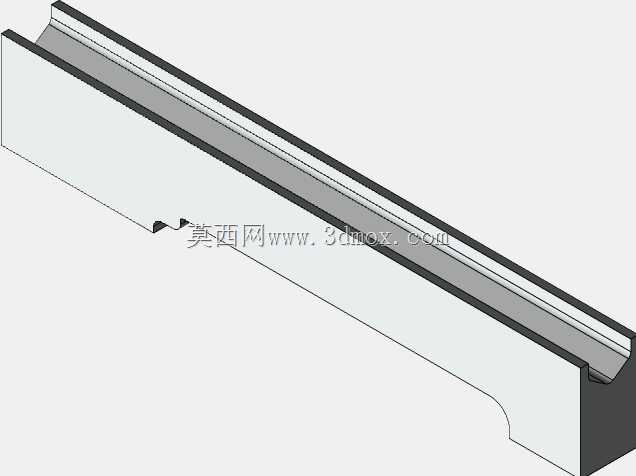

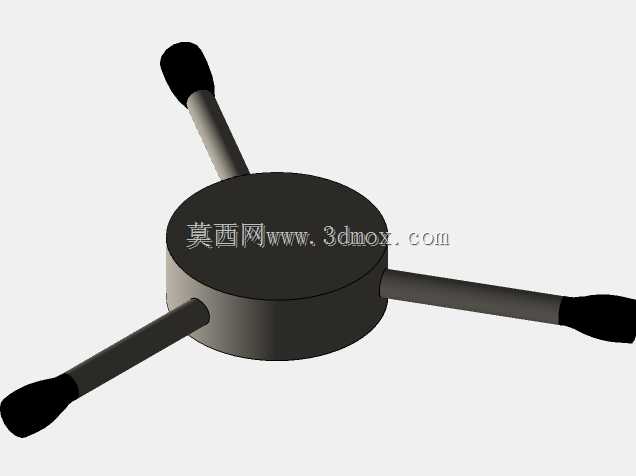

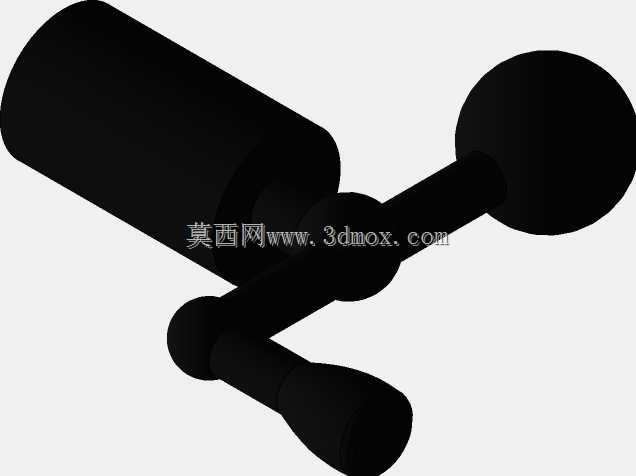

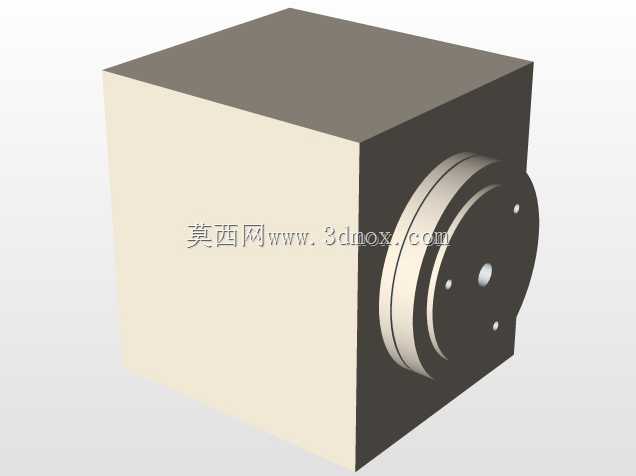

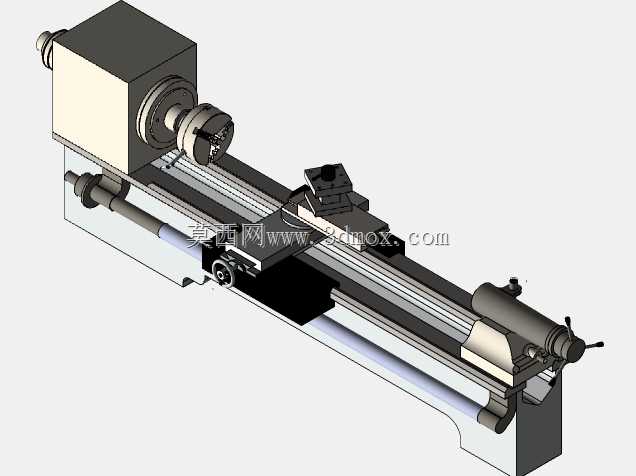

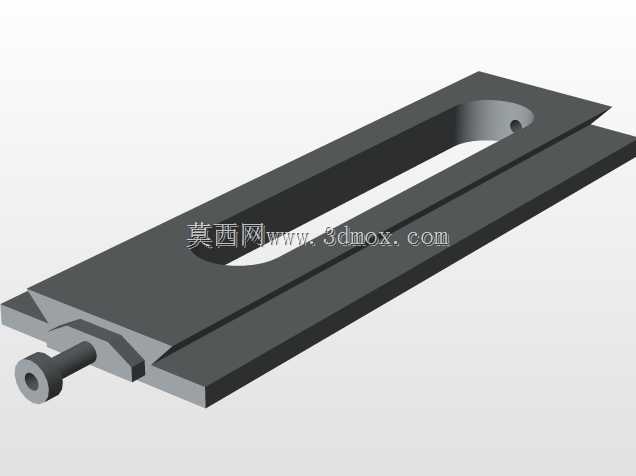

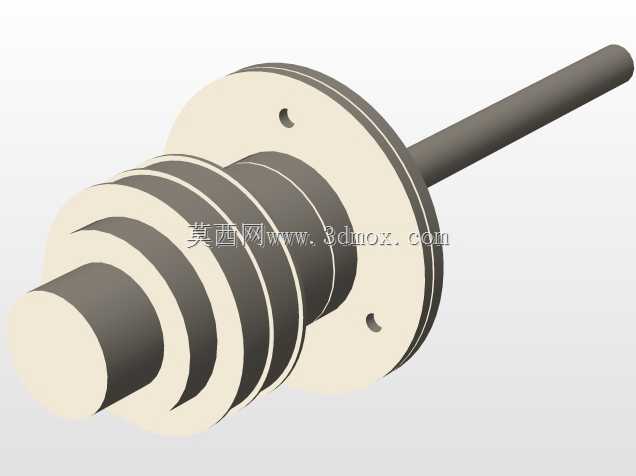

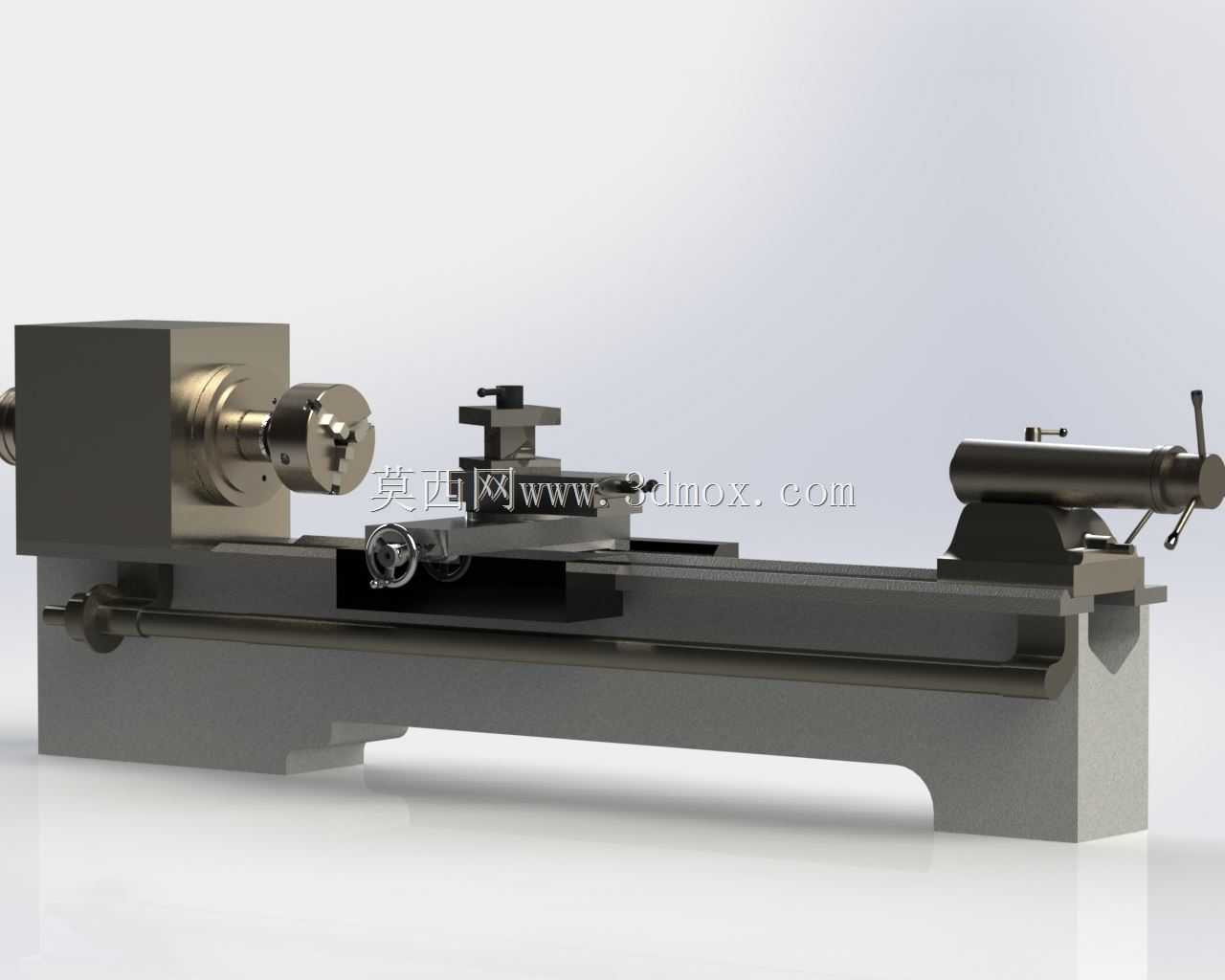

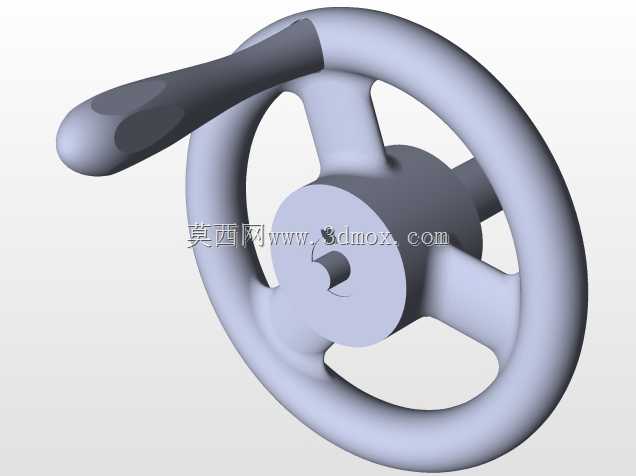

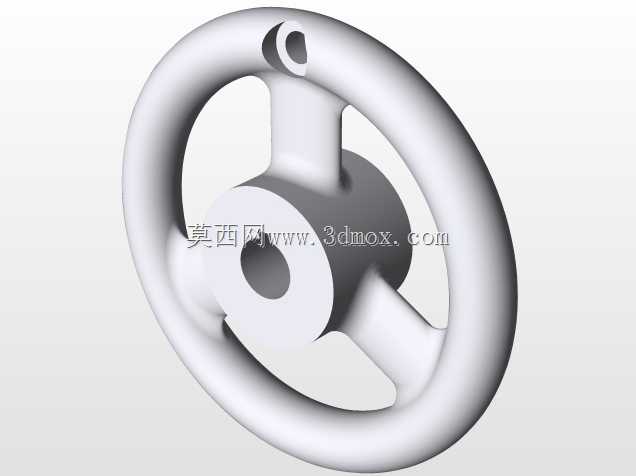

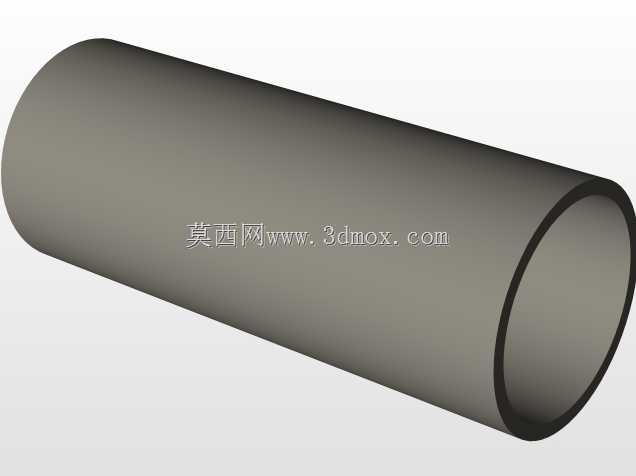

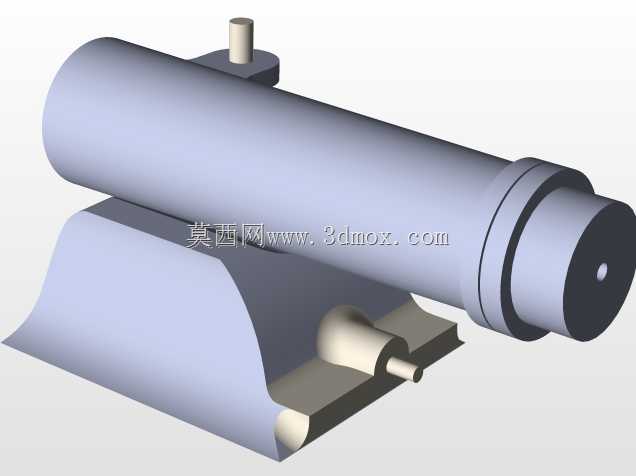

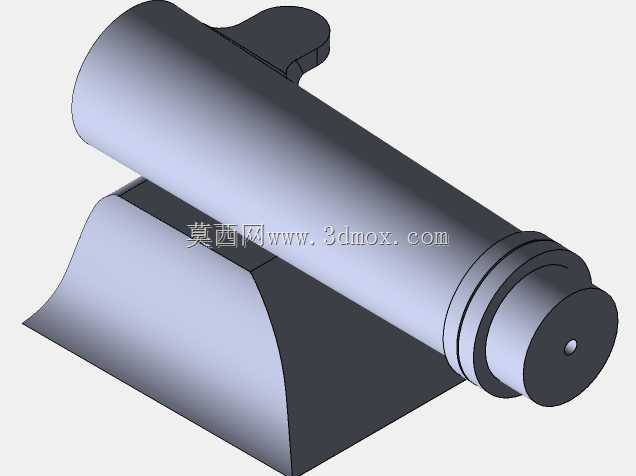

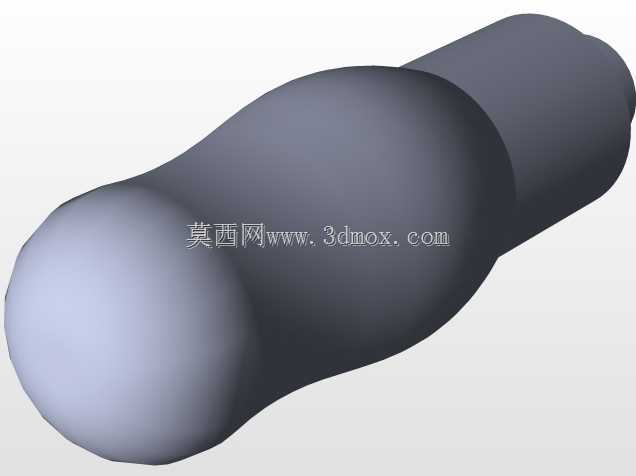

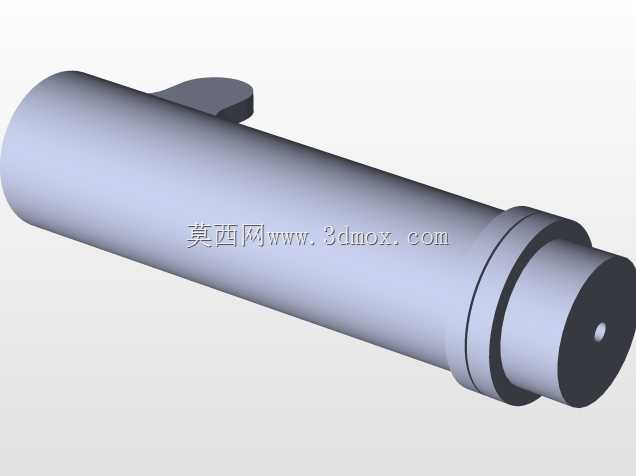

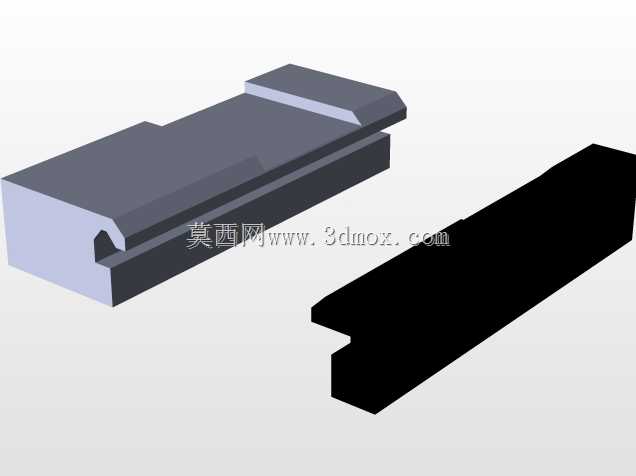

这款卧式车床的三维结构数模，完整还原了普通卧式车床的核心机械结构，可用于机械设计教学、机床结构认知、非标工装适配设计等场景。在中小批量机械加工车间、职业院校机加工实训基地、设备维修改造工位中，这类卧式车床是应用最广泛的金属切削设备之一，可完成轴类、盘类回转零件的多工序加工。从结构设计来看，模型完整呈现了主轴箱、进给拖板、刀架、尾座、床身五大核心组件的装配关系：主轴箱内置主轴传动结构，可带动装夹在卡盘上的工件绕轴线做定速或变速回转运动，卡盘采用三爪自定心结构，适配规则回转类工件的快速装夹；床身作为整台设备的基础承载件，采用平导轨结合V型导轨的结构设计，为拖板和尾座的纵向移动提供高精度导向基准，导轨面的宽度、跨距参数符合普通卧式车床的刚性设计要求，可承受重切削时的切削载荷，避免加工震颤影响工件精度。进给拖板分为大拖板、中拖板、小拖板三层结构，大拖板沿床身导轨做纵向进给，中拖板沿大拖板上的横向导轨做径向进给，小拖板可转动角度后实现短锥面的车削加工，刀架安装在小拖板上方，采用四位转位结构，可同时装夹四把不同用途的刀具，加工过程中可快速转位换刀，减少换刀辅助时间。尾座安装在床身导轨末端，可沿导轨纵向调整位置并锁紧，套筒内可安装顶尖支撑长轴类工件的末端，也可换装钻头、铰刀等孔加工刀具，完成工件轴线位置的钻孔、铰孔、滚花等加工工序。从安装边界来看，整台设备的床身底部采用水平安装基面设计，安装时需调整垫铁保证床身导轨的水平度，避免长期使用出现导轨磨损不均的问题，设备的操作空间预留符合人机工程要求，主轴操作手柄、进给手轮、尾座锁紧手柄的位置都在操作人员站立时的可及范围内，日常操作无需大幅移动身体。在实际加工场景中，这类车床可完成外圆车削、端面车削、切槽、切断、内外螺纹车削、滚花、钻孔、铰孔、锥面车削等多种加工工序，适配碳钢、合金钢、有色金属、非金属等多种材质的回转类零件加工，加工精度可满足IT7-IT8级的常规机械零件要求，是机加工领域不可或缺的通用加工设备。建模过程中对各运动部件的行程限位做了还原，比如中拖板的横向行程、小拖板的纵向行程、尾座套筒的伸出量都符合实际设备的参数范围，可用于运动仿真验证、加工干涉检查等设计工作，也可作为数控车床改造设计的基础参考模型，帮助设计人员快速理解普通车床的结构逻辑，完成数控化改造的结构适配设计。
