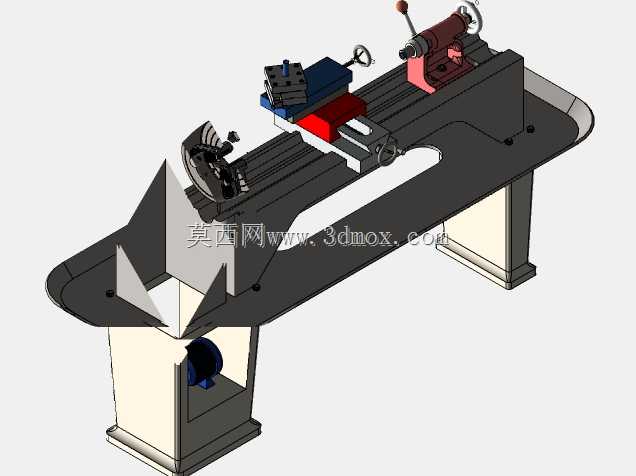

小型台式车床完整装配结构设计

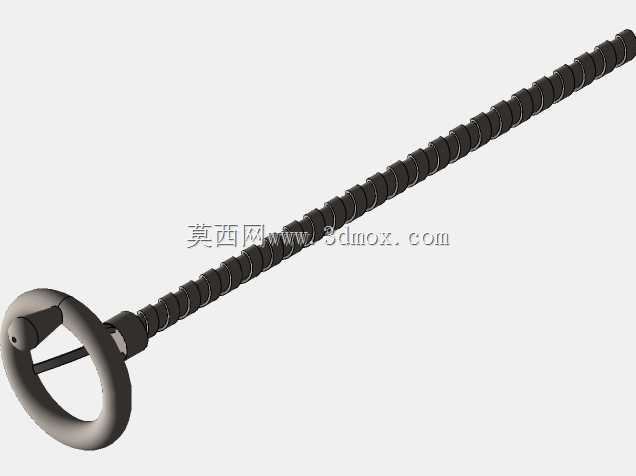

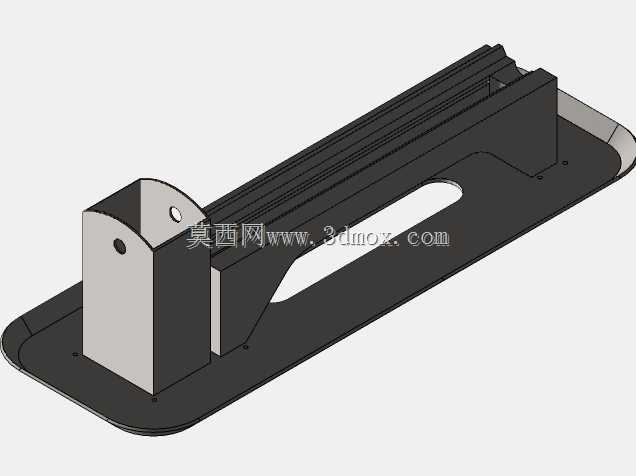

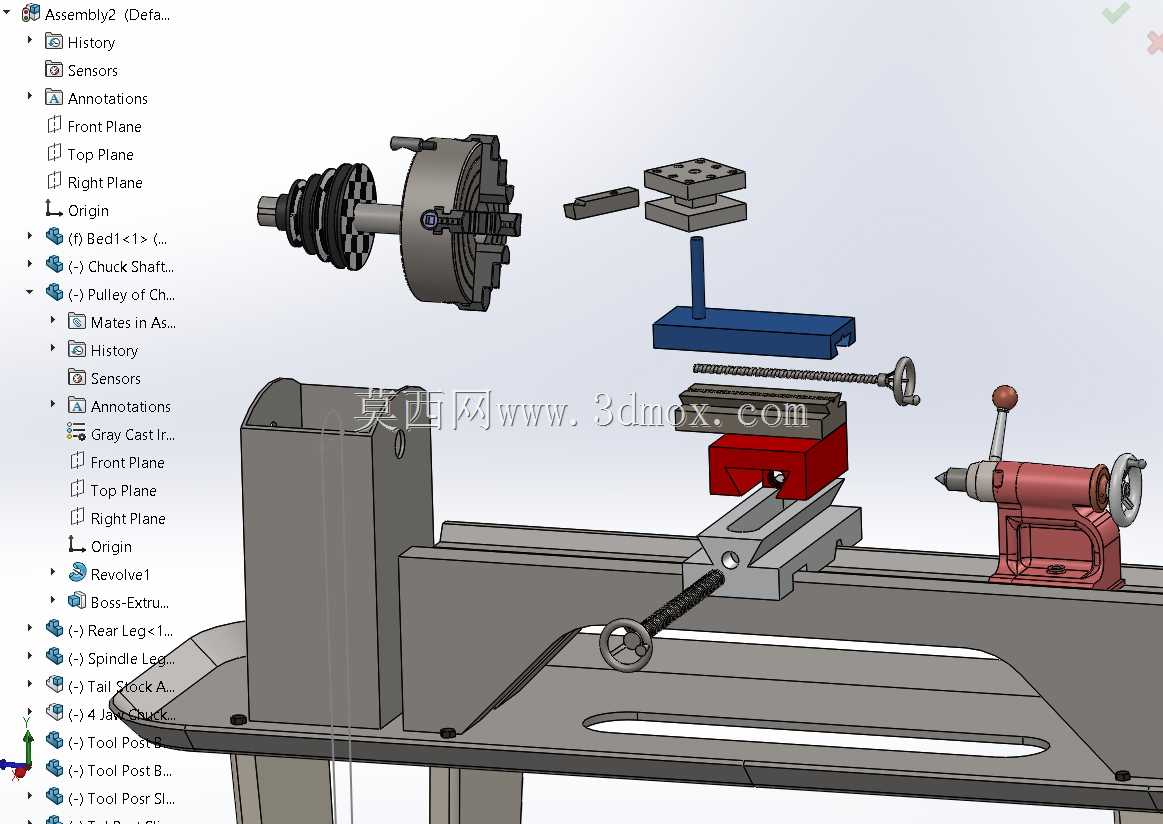

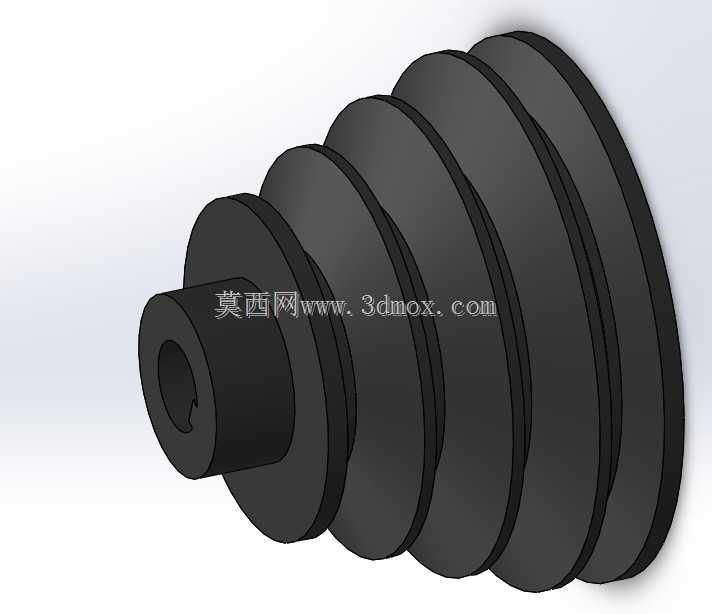

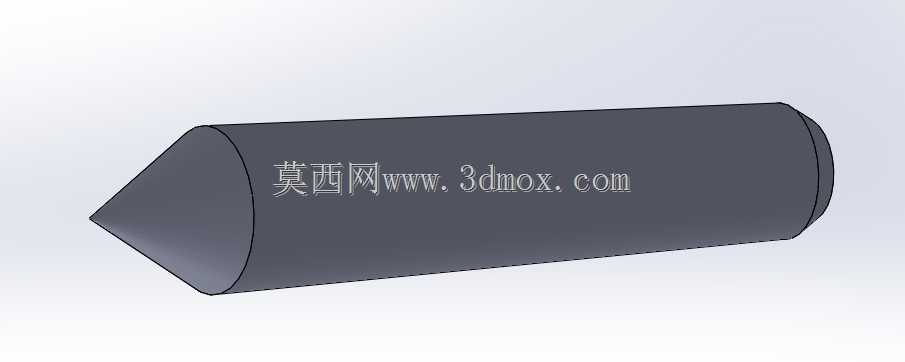

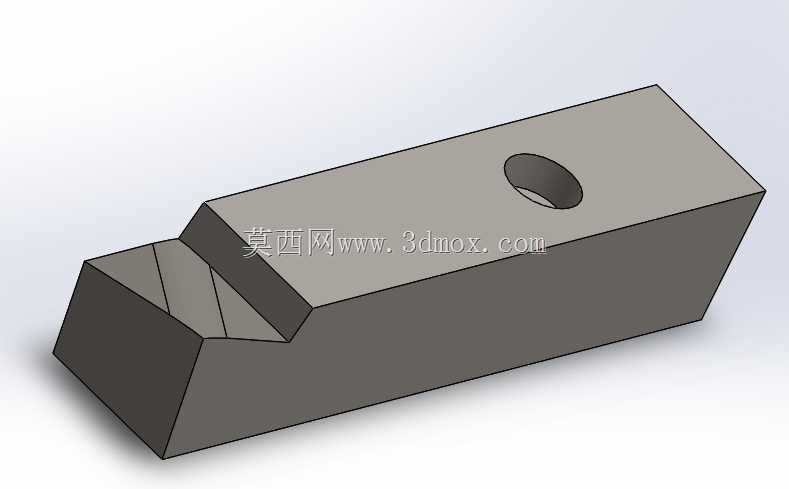

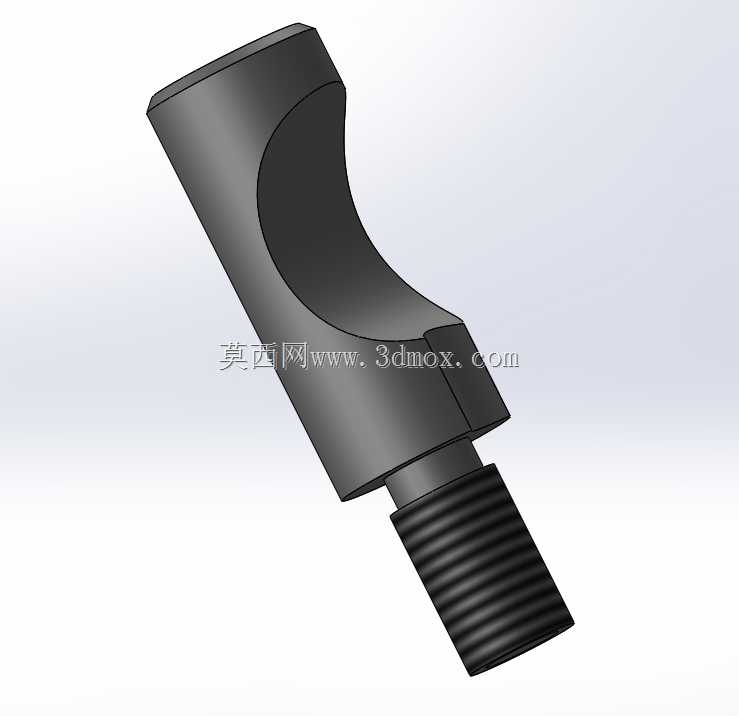

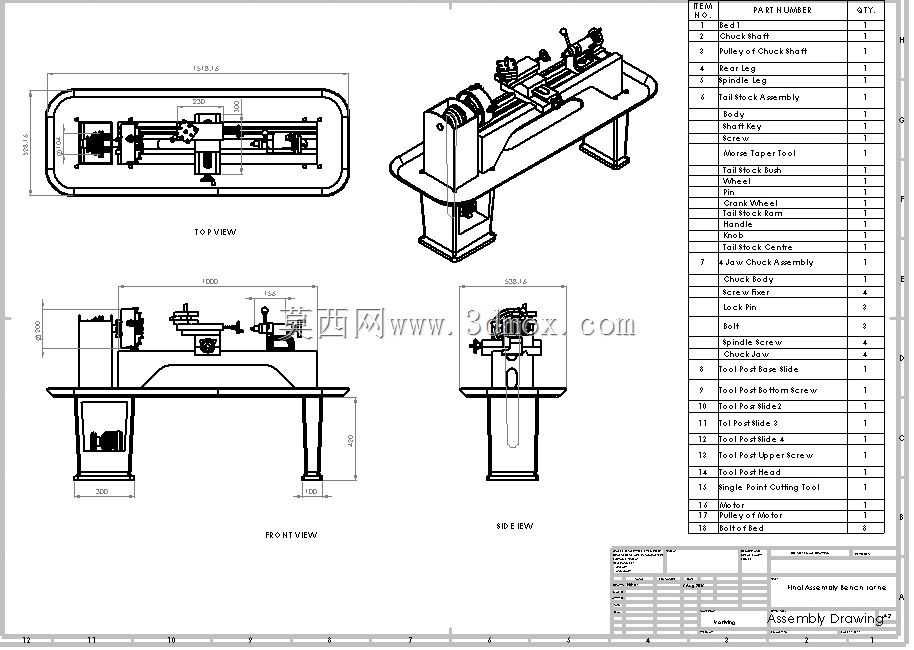

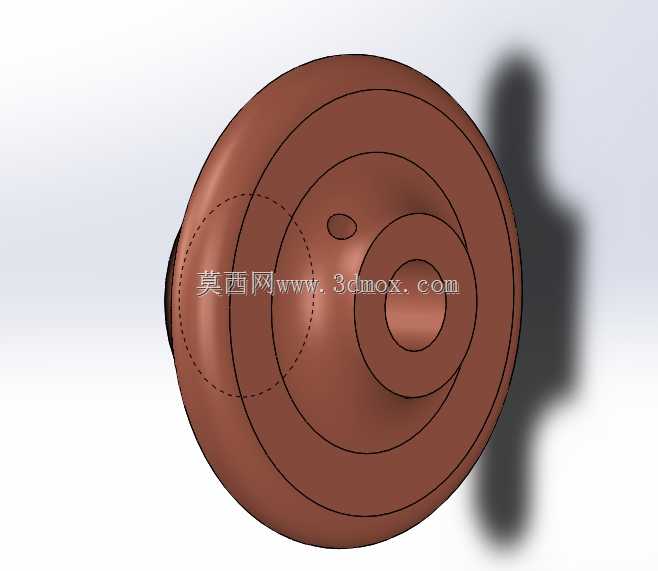

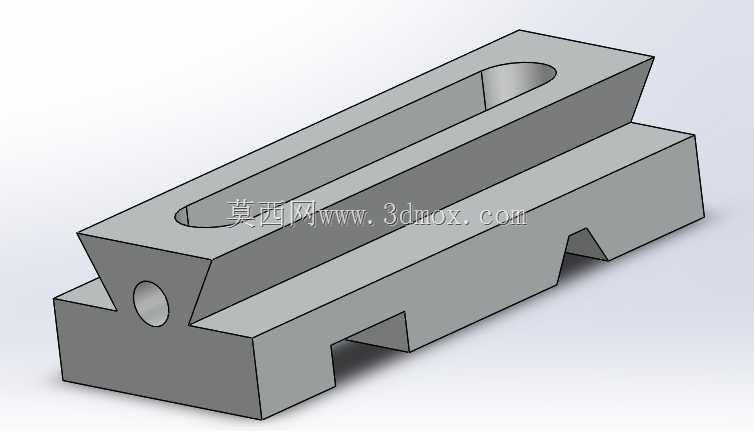

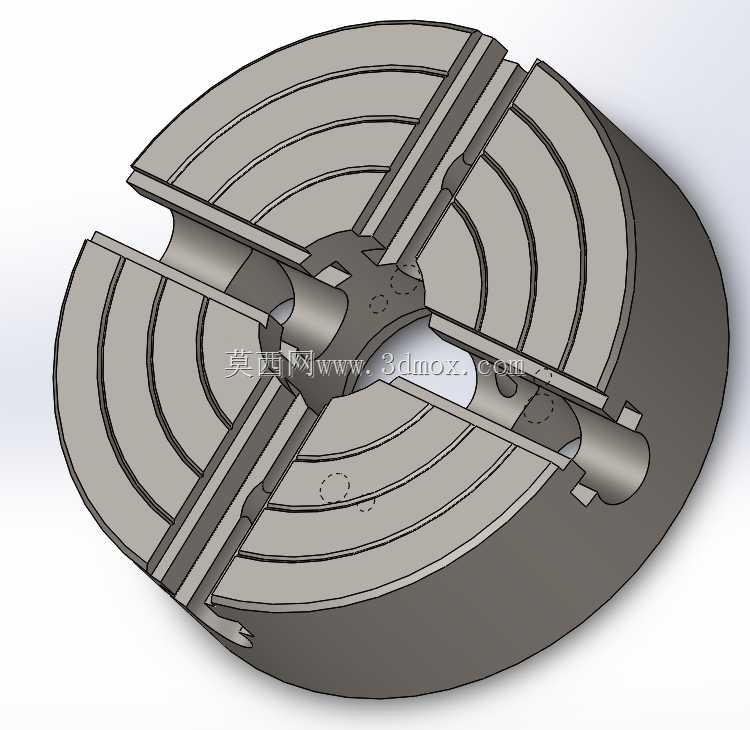

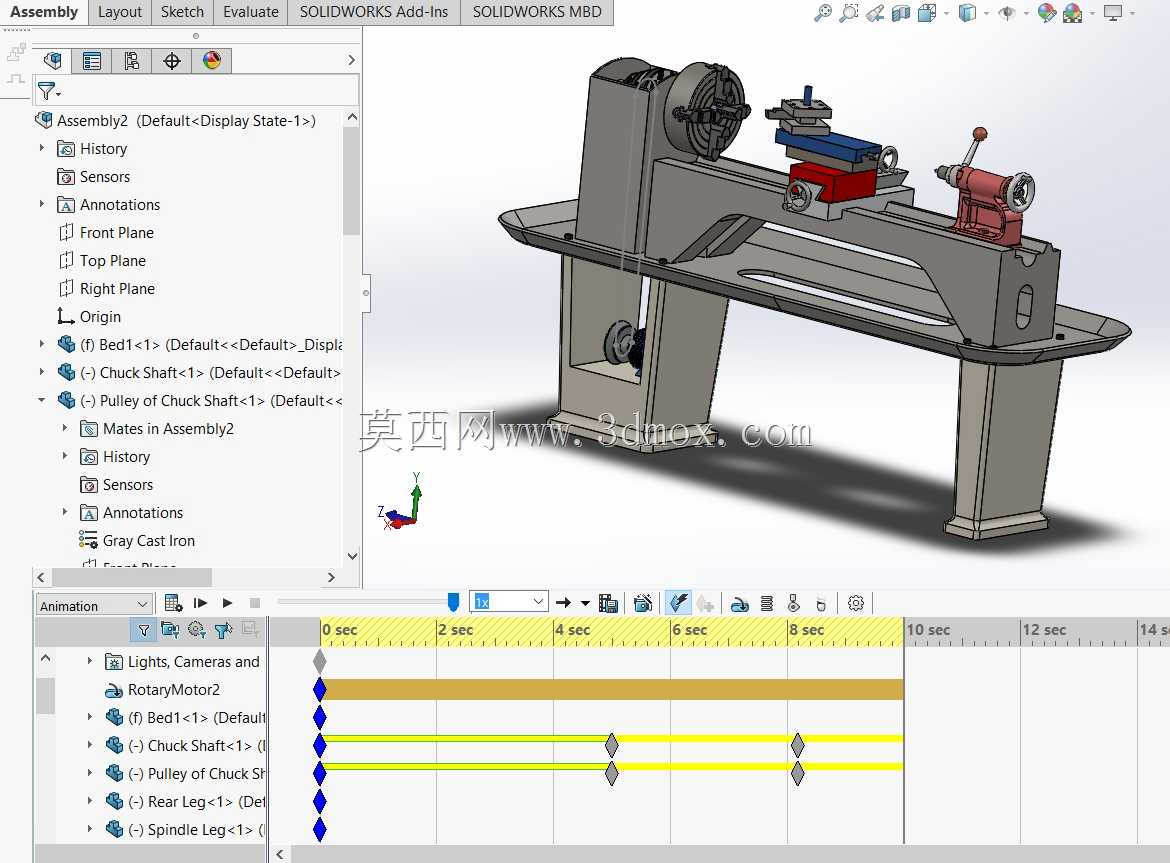

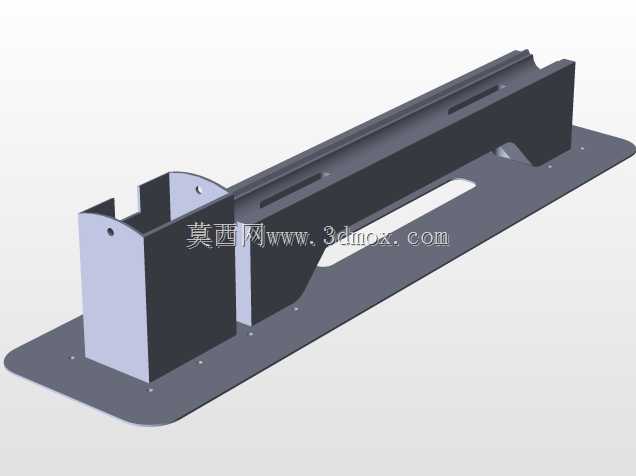

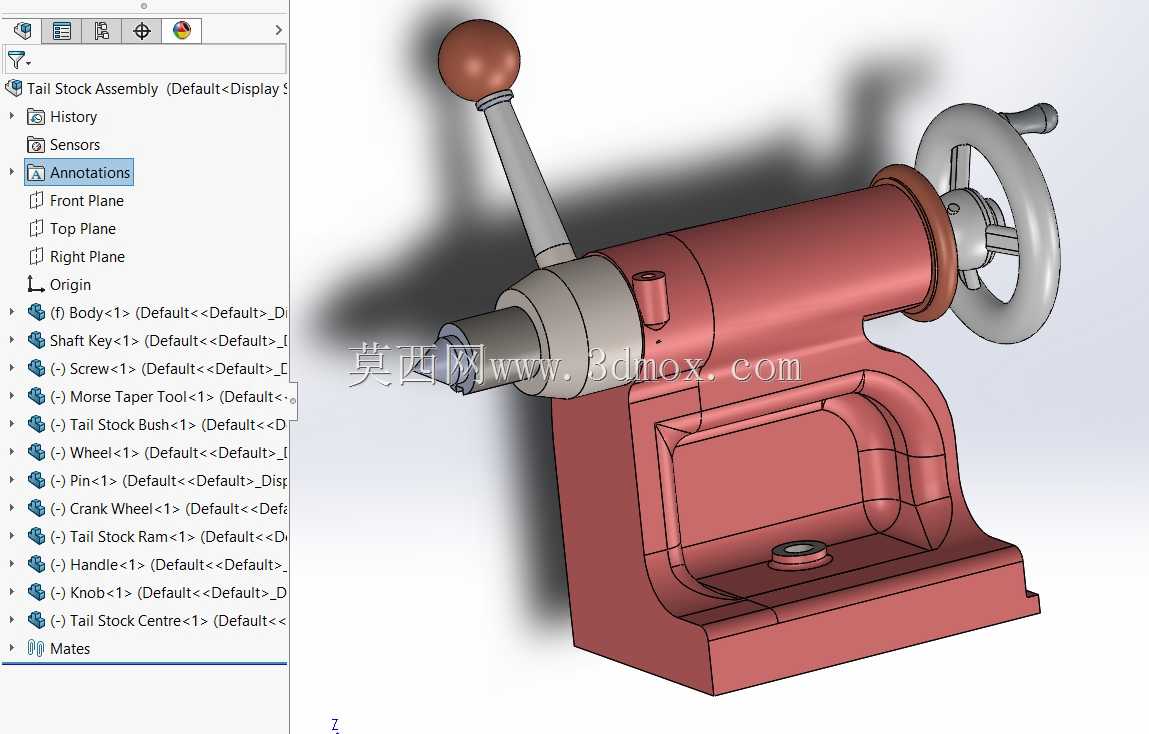

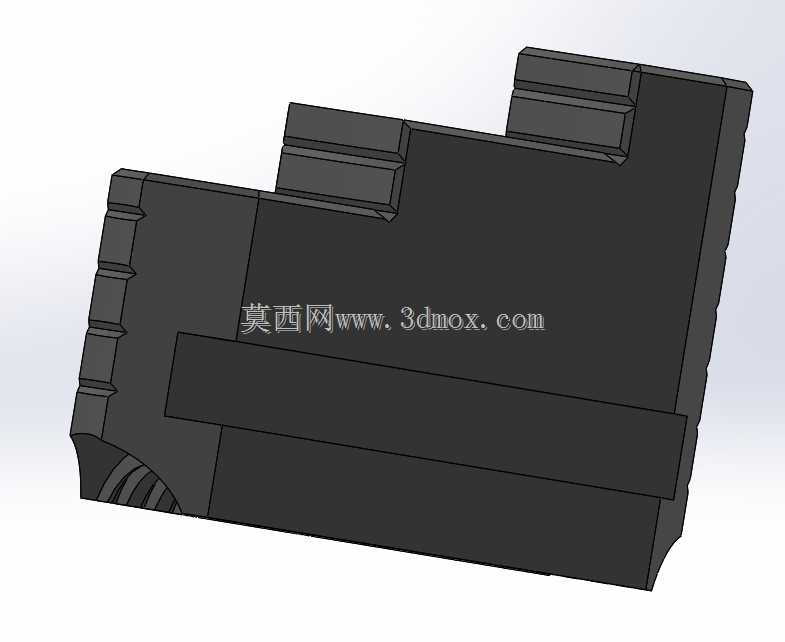

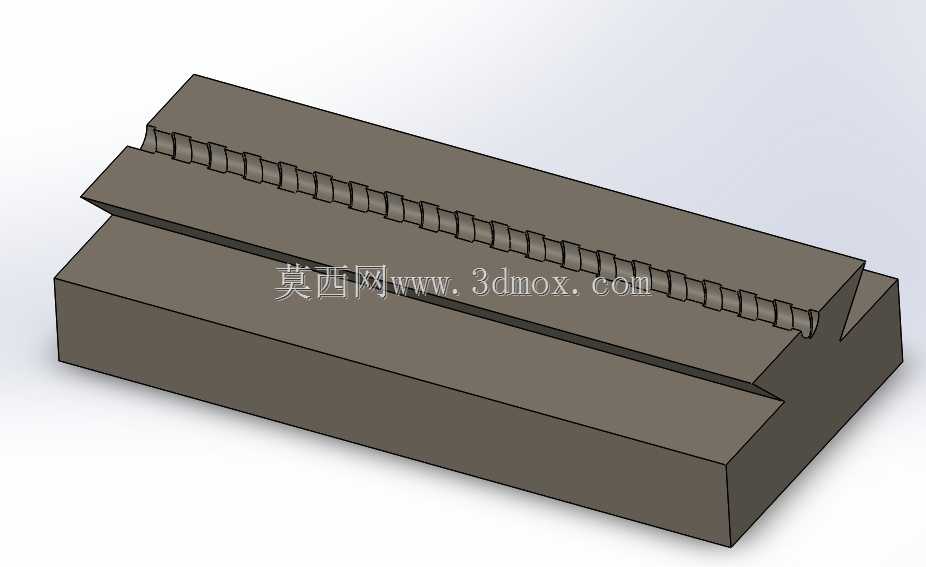

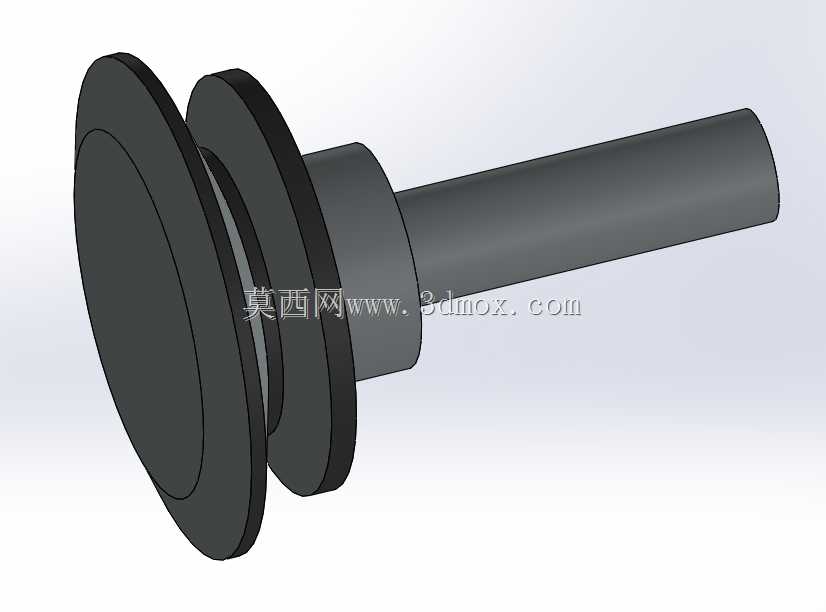

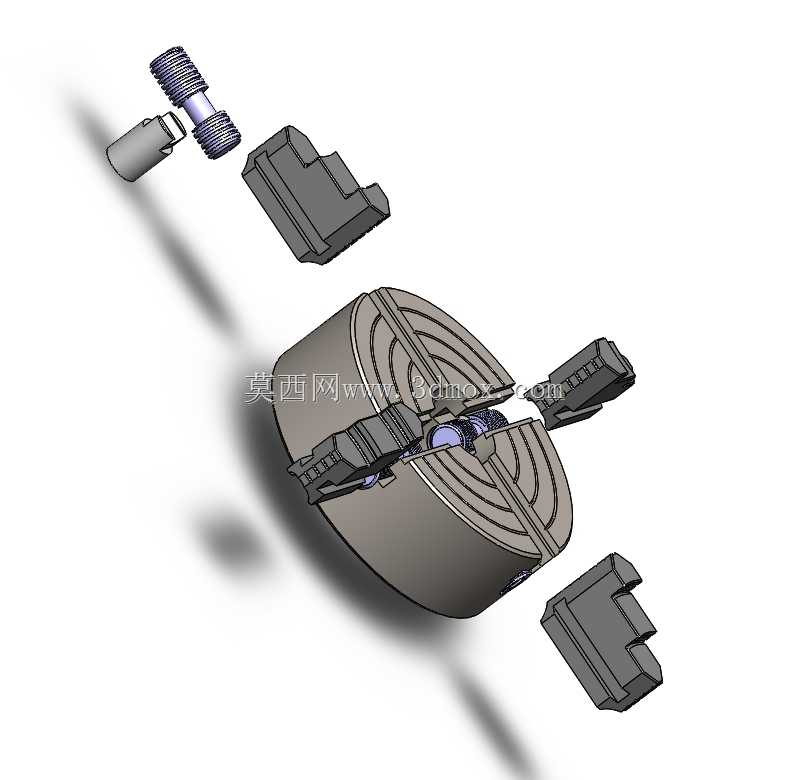

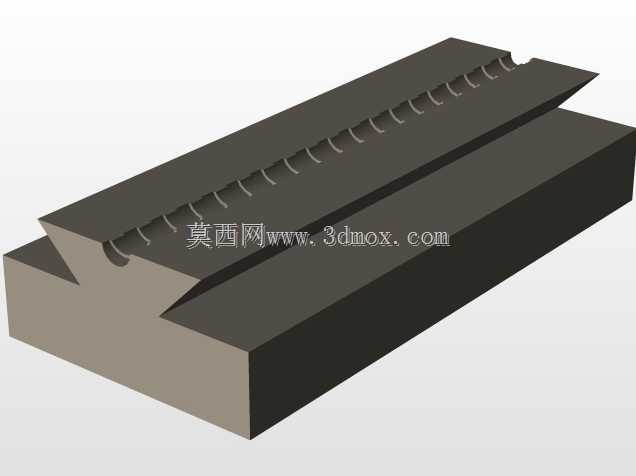

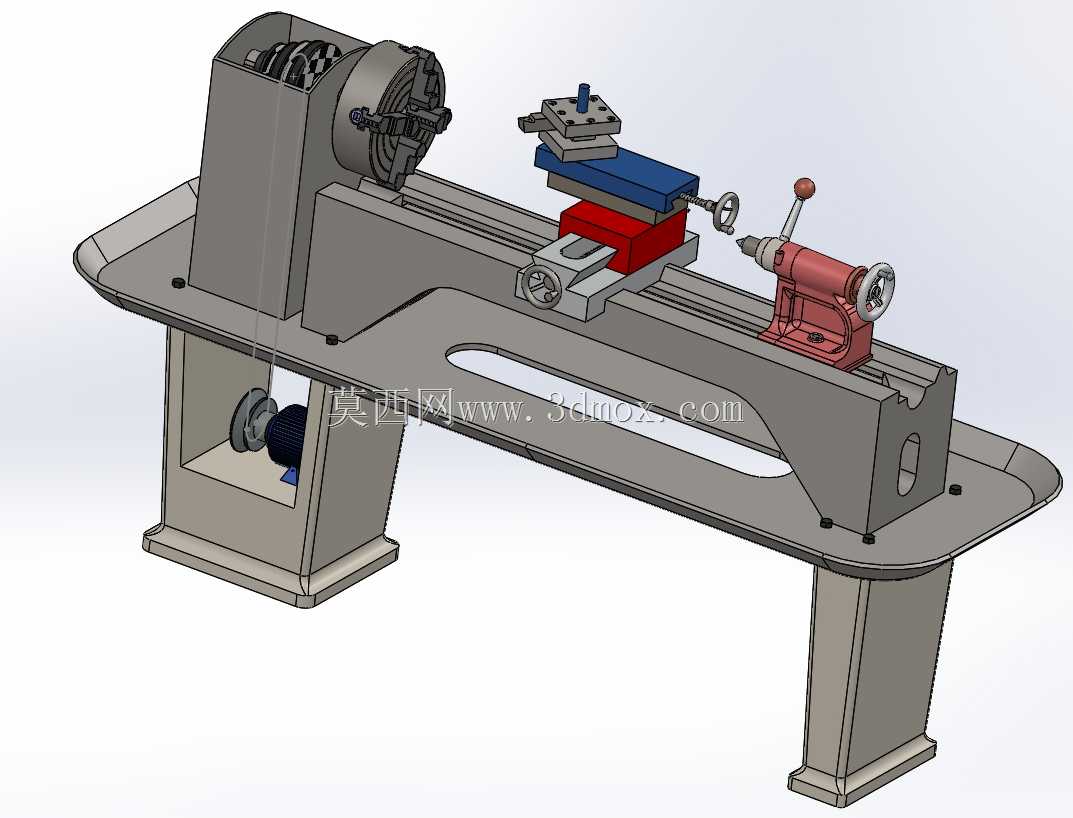

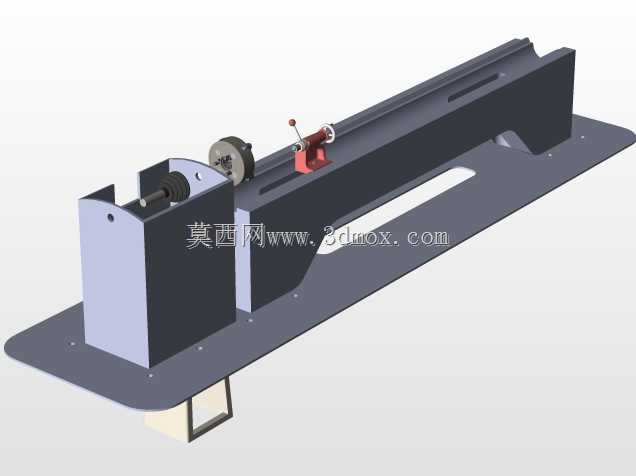

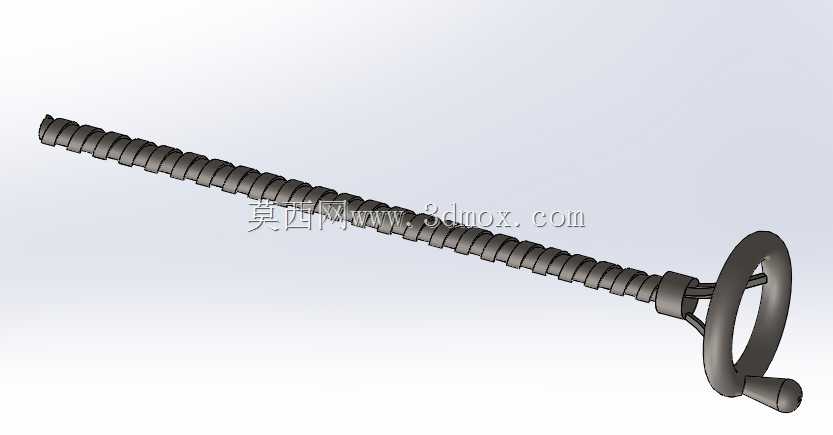

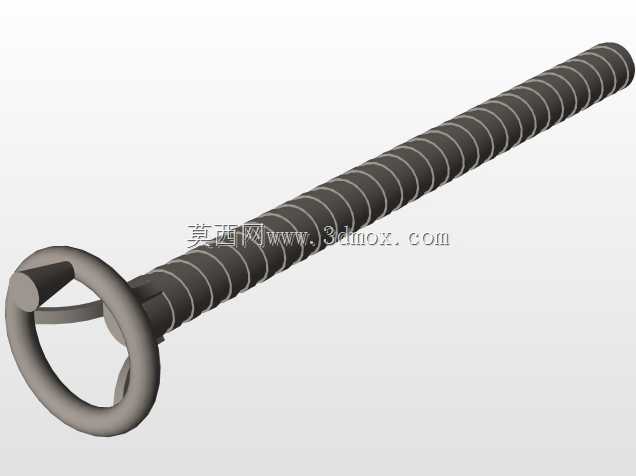

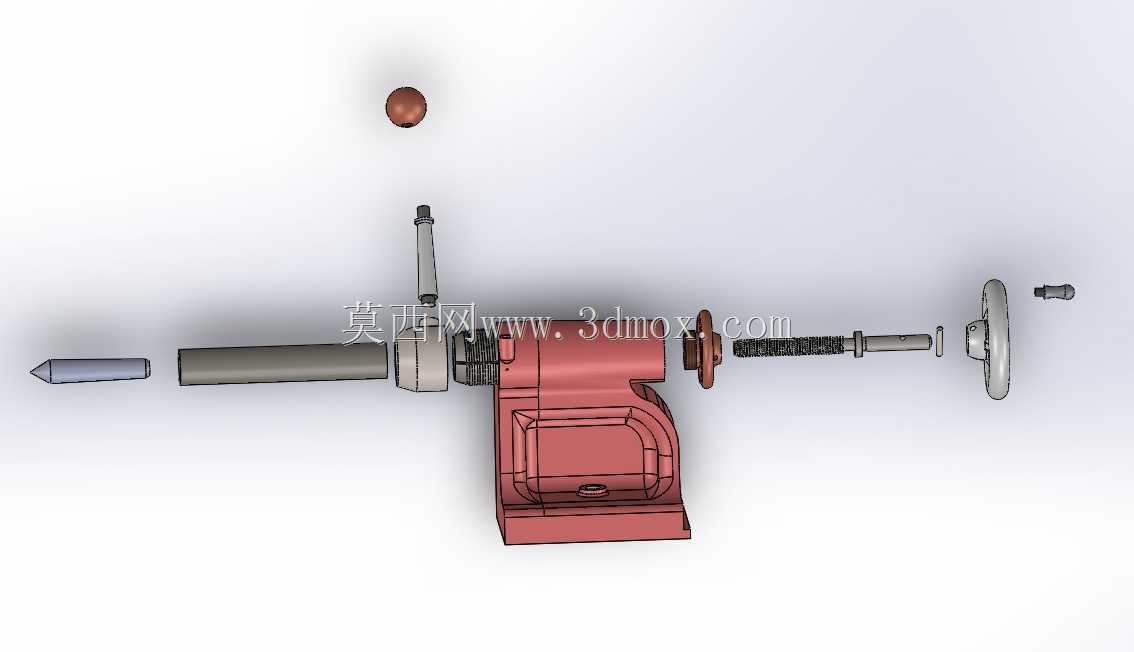

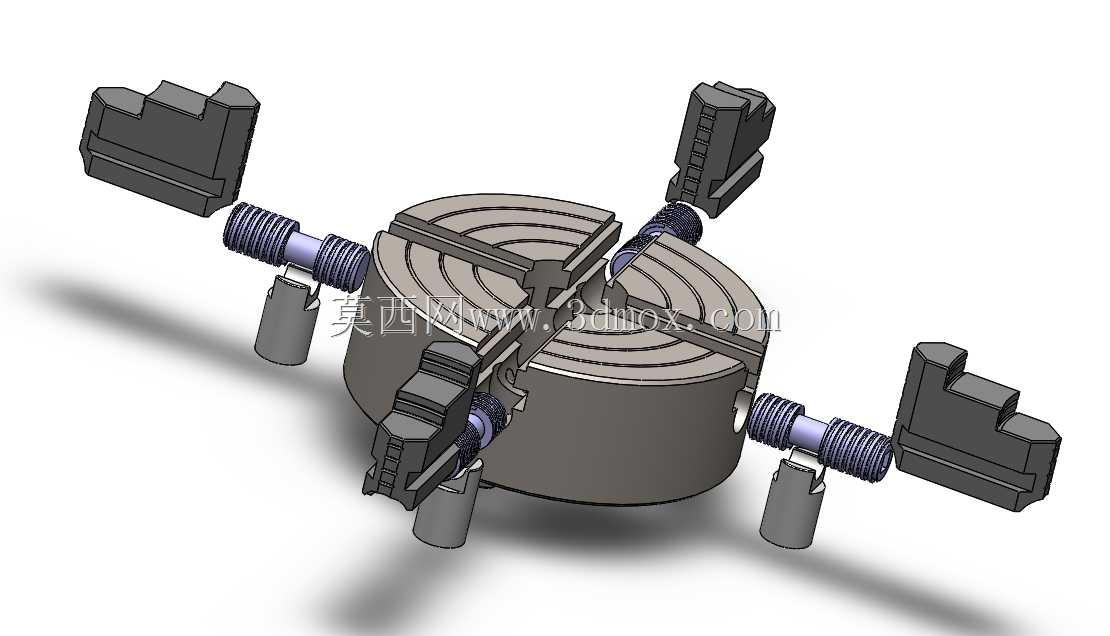

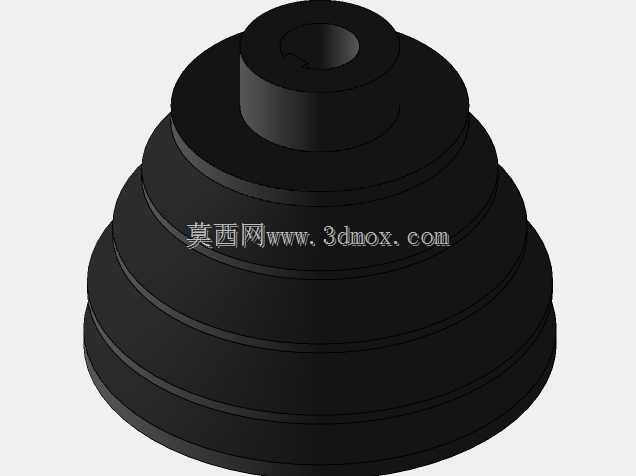

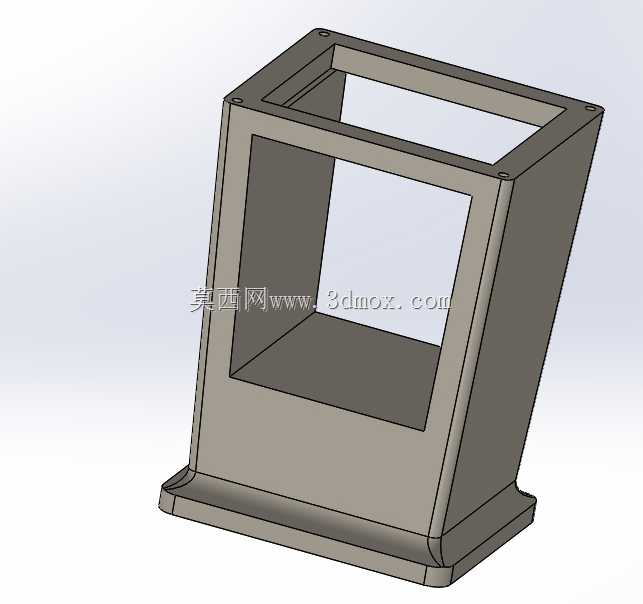

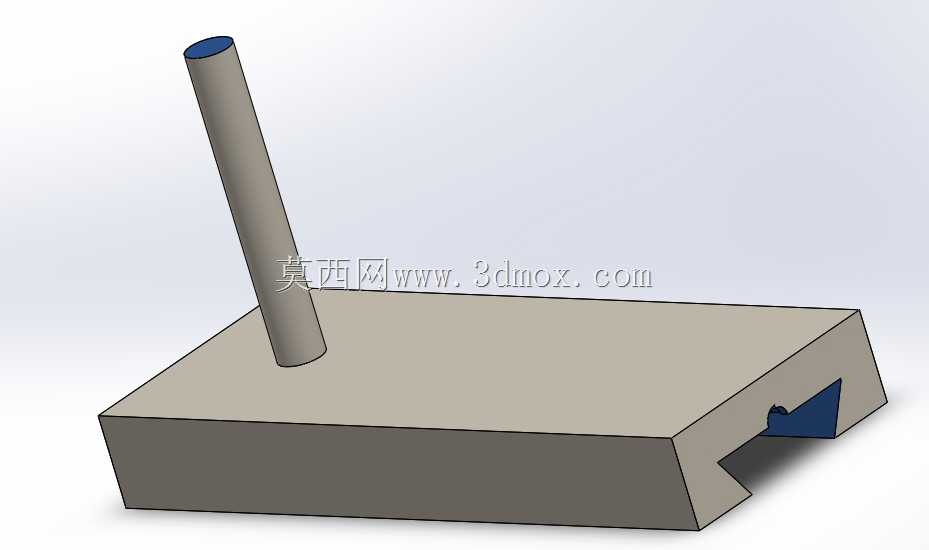

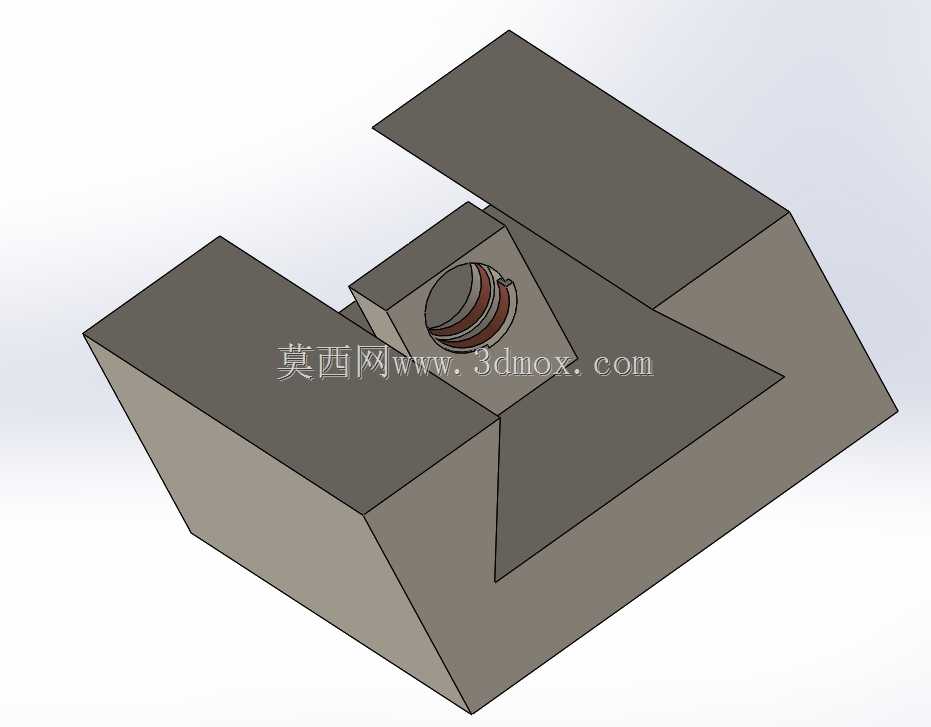

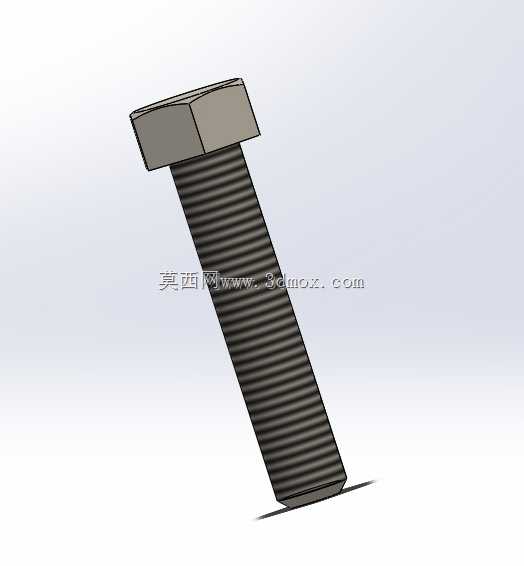

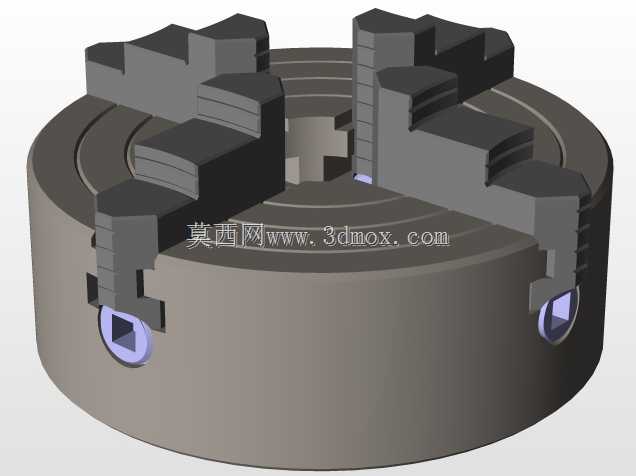

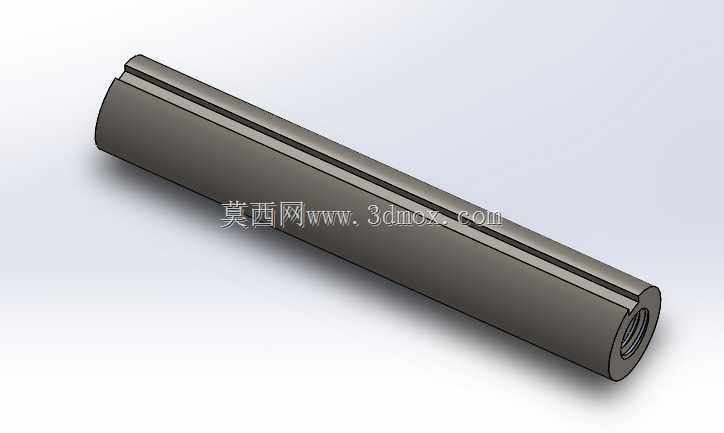

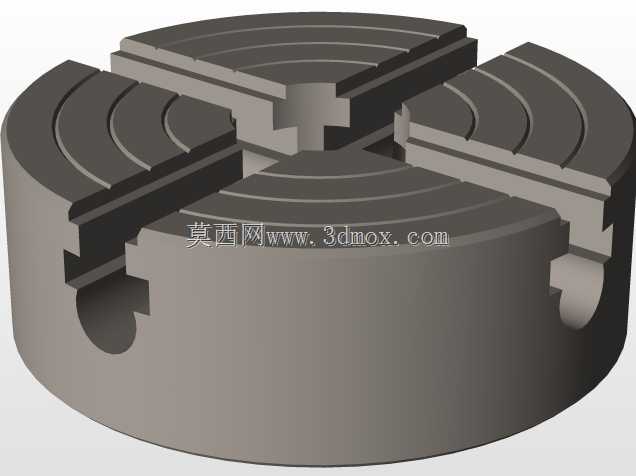

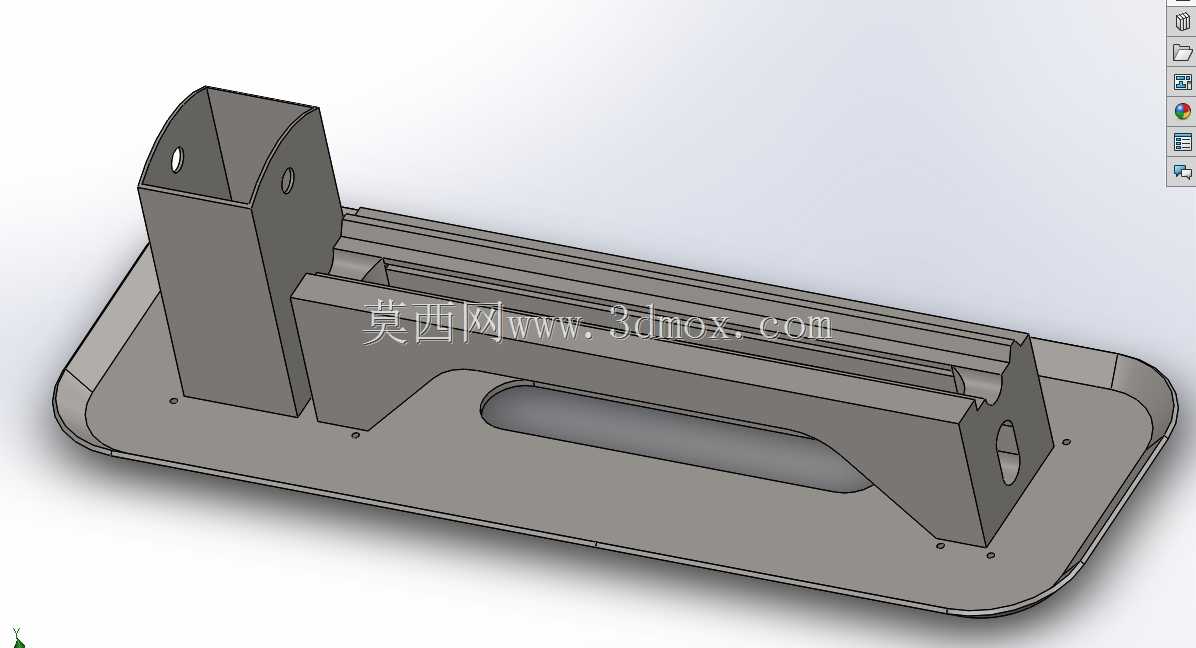

这款小型台式车床的三维结构设计，面向小型加工工坊、职业院校实训教学、个人DIY加工等场景打造，可满足小尺寸金属、非金属棒料与盘类零件的外圆、内孔、端面、螺纹及成型面切削加工需求，适配小批量定制零件加工、教学演示、模型制作等多元使用场景，相比大型工业车床占地空间更小，操作门槛更低，同时保留了普通车床完整的核心加工功能。从功能特性来看，该设计完整还原了车床的核心功能模块：主轴卡盘模块采用三爪卡盘结构，可实现工件的自动定心装夹，搭配主轴传动结构可带动工件完成回转主运动；尾座模块配备可伸缩顶针，既可以支撑长轴类工件的自由端，降低加工过程中的工件挠曲变形，也可换装钻头、铰刀等孔加工刀具完成钻铰工序；溜板与刀架模块采用分层进给设计，可实现纵向、横向的独立进给运动，刀架可同时装夹多把刀具，通过转动刀架即可快速切换加工刀具，适配不同工序的加工需求；床身导轨采用平滑导向结构，保障溜板与尾座移动过程中的直线度与稳定性，床身底座预留了安装固定孔位，可通过螺栓将设备固定在工作台面上，降低加工过程中的振动影响。在设计思路上，该结构采用模块化拆分设计，将整台设备拆解为主轴箱组件、卡盘组件、带轮传动组件、床身组件、溜板进给组件、刀架组件、尾座组件等独立模块，每个模块下的零件均做了独立的结构设计与装配约束还原，完整呈现了各零件之间的装配关系、运动配合逻辑，既可以用于设备的结构原理演示，也可作为小型车床优化改进、非标定制的设计参考。从安装边界与尺寸适配来看，该台式车床的整体尺寸适配常规工作台面摆放，床身底座的安装孔位间距符合小型加工设备的通用安装规范，各运动部件的行程范围做了合理限位，避免超程运动带来的结构干涉，主轴中心高、卡盘装夹范围、尾座套筒行程、溜板进给行程等核心参数均匹配小型零件的加工尺寸范围，可装夹直径在适配区间内的棒料、盘类工件，满足日常小型零件的加工尺寸需求。整套结构完整还原了车床的装配逻辑，所有配合部位均做了合理的公差预留设计，运动部件之间预留了合适的配合间隙，既保障运动过程的顺畅性，也避免间隙过大导致的加工精度损失，可直观呈现普通车床的工作原理与结构组成。
