卧式带锯机工业切割设备三维结构

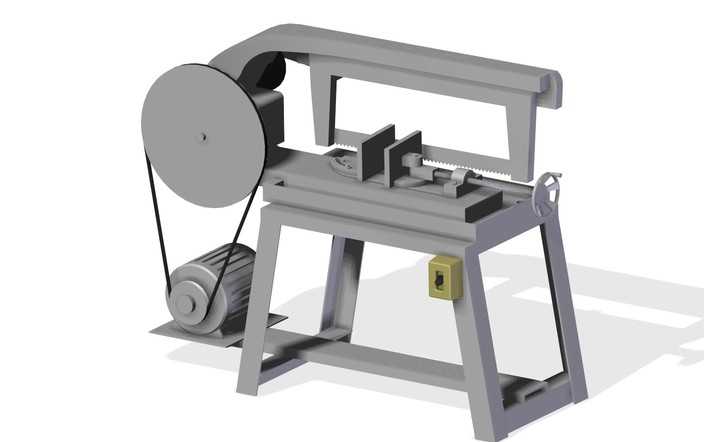

本模型为卧式金属带锯机的完整三维建模成果，建模过程中严格遵循真实带锯机的机械结构比例进行1:1还原，首先通过草图绘制搭建整体机架的轮廓基准，采用焊接机架的结构特征完成四条支撑腿与上下横梁的实体建模，对机架的边角做符合工业生产实际的倒角处理，还原真实机架的焊接工艺细节。传动系统部分，分别完成驱动电机、主动带轮、从动带轮、三角传动带的独立建模，精准还原带轮的轮槽结构与传动带的张紧布局，确保传动路径的合理性与真实设备完全一致。锯切执行机构部分，对环形带锯条、上下锯轮、锯条导向座、工件夹持虎钳做了精细化建模，其中工件夹持机构还原了可调节式钳口的滑动结构，手轮调节机构的螺纹传动特征也做了完整呈现，能够直观展示钳口的进给调节逻辑。机身侧面的电气控制盒做了独立的细节建模，还原了控制盒的安装位置与外形特征，电机的散热筋、接线盒等细节也逐一还原，没有做过度简化处理。材质渲染阶段，对机架、锯轮、手轮等金属结构件赋予哑光铸铁材质，对传动带赋予黑色橡胶材质，对电机外壳赋予深灰色喷涂金属材质，对控制盒赋予工程塑料材质，通过材质区分清晰呈现不同部件的功能属性。整体建模采用自底向上的装配逻辑，所有部件的装配约束完全符合真实设备的装配关系，不存在干涉错位问题，能够完整展示卧式带锯机从动力输入、传动减速到锯切进给的完整工作流程，可用于机械结构教学、设备方案展示等场景，模型的结构细节完整度高，各运动部件的相对位置准确，能够直观呈现带锯机的工作原理与结构组成。
