双铣头木门加工铣削设备结构设计

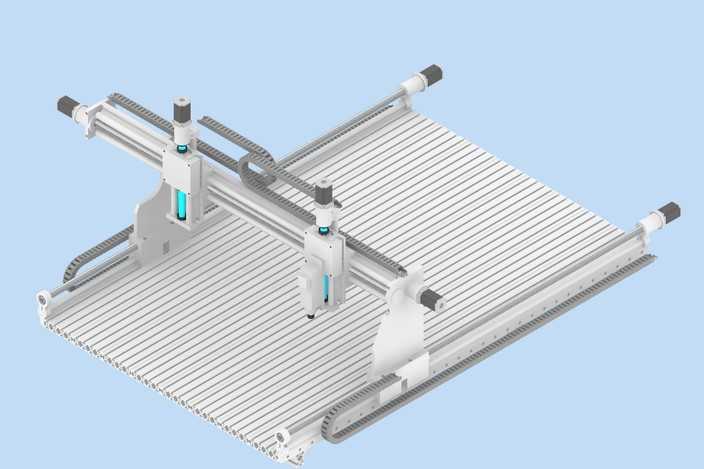

本模型为针对木门平面铣削加工设计的双铣头加工设备，整体采用龙门式移动结构布局，在三维建模过程中严格遵循机械设计规范完成各部件的参数化搭建。建模阶段首先完成床身基座的构建，采用铝型材拼接式工作台面设计，台面排布等间距的条形支撑结构，既保证待加工木门的放置平整度，又预留了碎屑掉落的间隙，降低加工过程中废屑堆积对加工精度的影响。两侧的纵向传动导轨采用高精度线性导轨搭配同步带传动结构，建模时还原了导轨的安装定位槽、同步带轮的安装座、张紧调节结构等细节，保证纵向运动的传动精度与结构稳定性。横跨床身的龙门横梁采用加厚铝合金型材结构设计，横梁上搭载两套独立的横向移动滑台，每套滑台都配置独立的铣削动力头，建模时还原了滑台与横梁导轨的配合结构、动力头的升降进给模组、主轴夹持结构、冷却管路排布等细节，双铣头的设计可同时对木门的不同加工区域开展铣削作业，大幅提升木门加工的生产效率。两套铣削动力头均采用独立的Z轴进给设计，可根据加工需求单独调整加工深度，适配不同厚度木门、不同铣削深度的加工需求。渲染阶段采用浅天蓝色作为背景底色，金属结构件采用哑光银白金属材质，传动同步带采用黑色橡胶材质，动力头的工作指示灯采用半透明发光材质，清晰区分不同功能的部件，直观呈现设备的整体结构与各部件的装配关系。设计思路围绕木门大平面加工的实际需求展开，摒弃传统单铣头设备单次仅能加工单区域的低效模式，通过双独立铣头的布局，在保证加工精度的前提下压缩单樘木门的加工时长，同时整体结构采用模块化设计，各传动部件、动力头部件均为可拆分的独立模块，便于后续的设备维护与部件更换，工作台的条形支撑结构也适配不同尺寸规格的木门装夹需求，具备较强的加工适配性。
