手动进给立式小型台铣设备三维建模

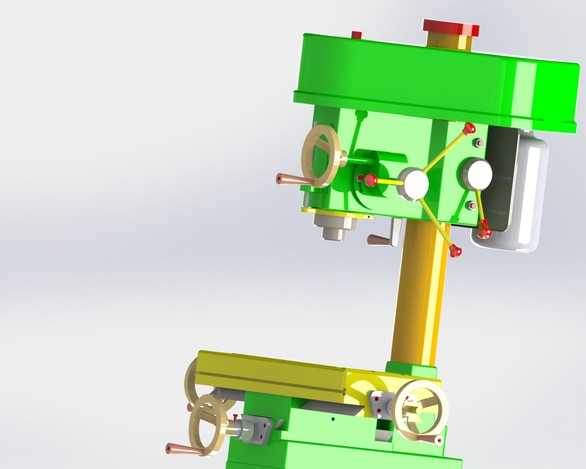

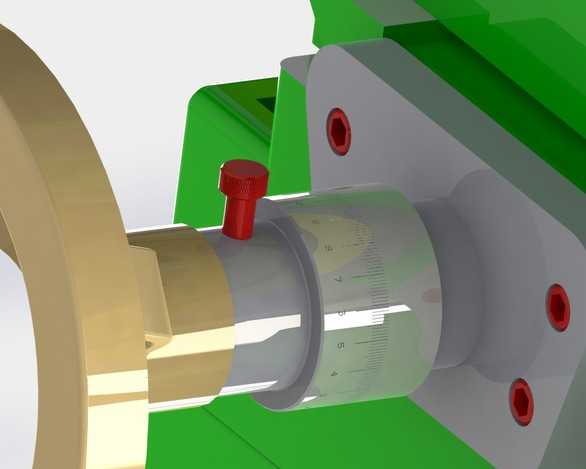

本模型为手动进给式立式小型台铣设备，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循手动铣床的实际机械结构逻辑，对各功能部件进行1:1比例还原，确保各运动部件的装配关系符合真实机械运动约束。模型主体分为立式铣头总成、十字滑台工作台、三脚支撑机架三个核心部分，铣头部分还原了主轴传动结构、手动进给手轮、电机安装位、主轴升降调节机构，其中手轮的摇柄、刻度盘细节均做了精细化建模，还原手动操作的交互结构；十字滑台部分分别搭建了纵向、横向两个方向的手动进给导轨、丝杠副、锁紧手柄、工作台面，工作台面的T型槽结构做了精准还原，可匹配通用夹具的安装定位需求；三脚支撑机架采用三角稳定结构，建模时还原了支腿的斜撑加固结构、机架与滑台的连接安装面，确保整体支撑结构的力学合理性。材质渲染阶段，针对不同部件做了差异化材质分配：机身主体、机架、滑台等铸造结构件采用亮绿色锤纹漆材质，还原老式小型机床的经典涂装质感；手轮、手柄、锁紧旋钮采用胶木深色材质，搭配金属镀铬的手轮外圈与操作端头，还原操作件的真实触感；导轨、丝杠、主轴等传动部件采用金属抛光钢材质，添加细微的磨削纹理提升真实感；工作台面采用铸铁磨砂材质，还原金属加工工作台的使用质感。设计思路围绕小型手动加工场景展开，还原传统手工铣削设备的操作逻辑，所有手动操作部件均按照人体操作习惯布置位置，各进给轴的手轮操作方向符合通用机床操作规范，模型装配过程中添加了合理的运动约束，可模拟主轴升降、工作台纵横移动的手动操作动作，整体结构无冗余零件，各部件的连接关系清晰，可用于手动铣床的结构认知、教学演示、小型加工设备方案参考，模型细节兼顾外观还原与结构合理性，既保留了老式小型台铣的经典外观特征，也准确还原了内部核心传动与支撑结构的设计逻辑，避免了外观建模忽略机械结构合理性的问题，确保模型既具备展示效果，也具备结构参考价值。
