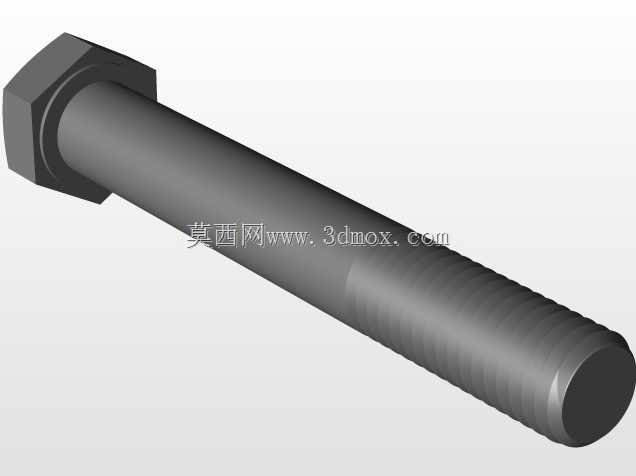

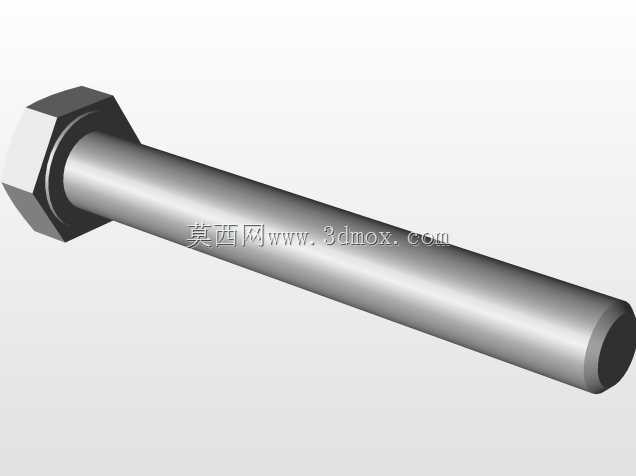

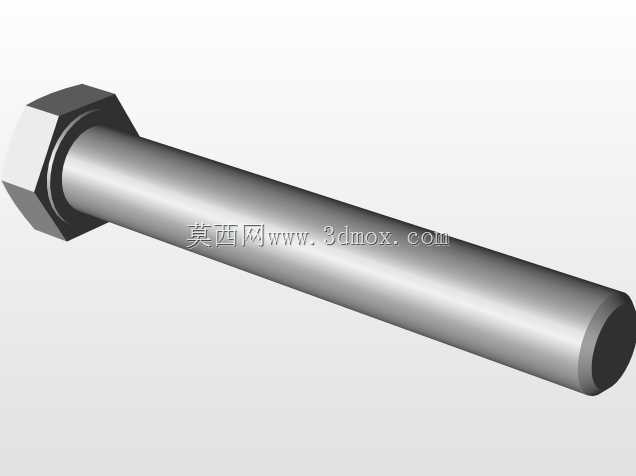

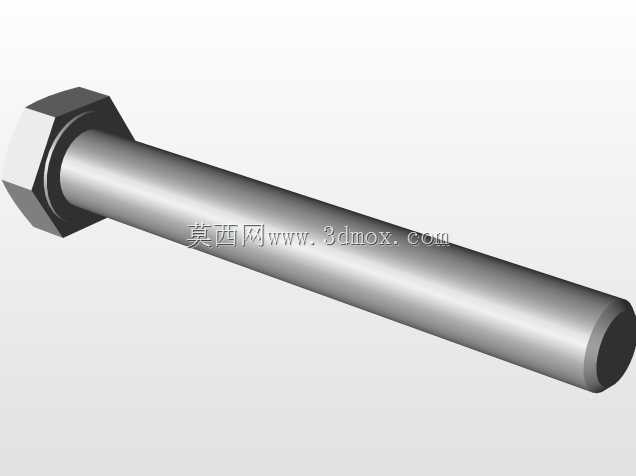

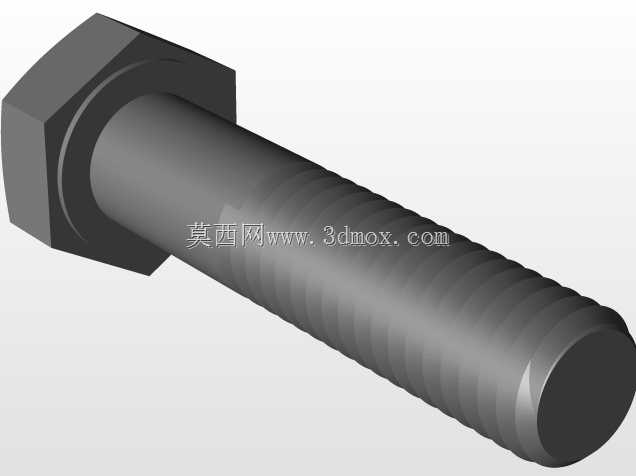

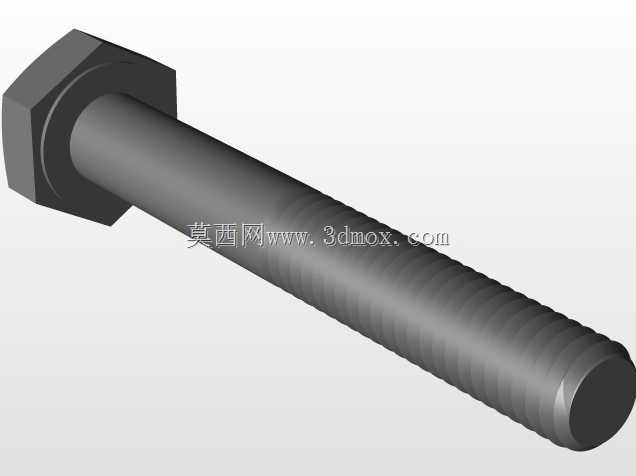

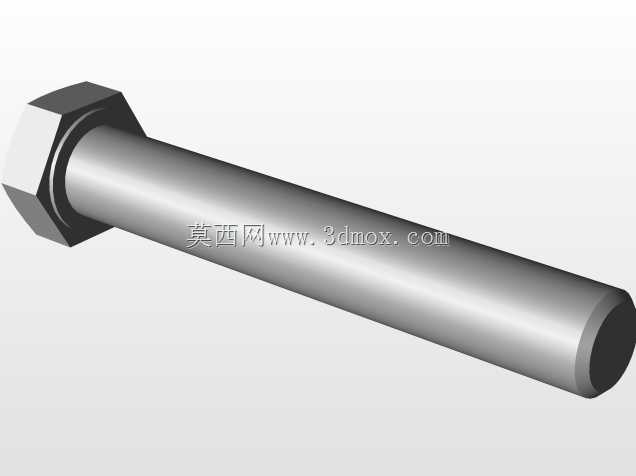

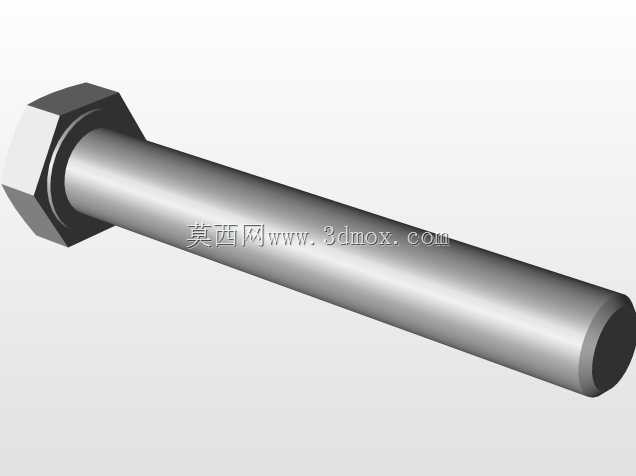

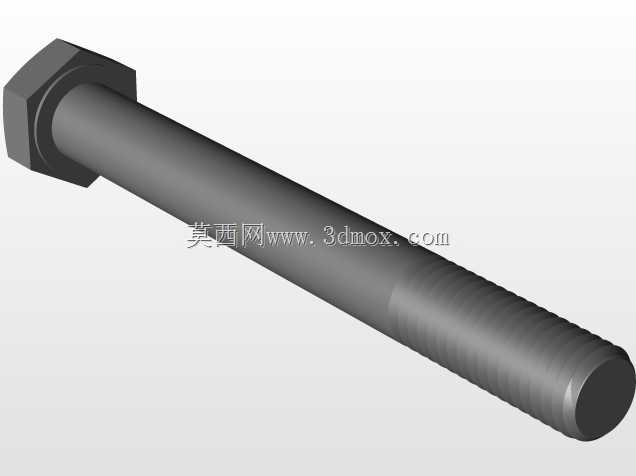

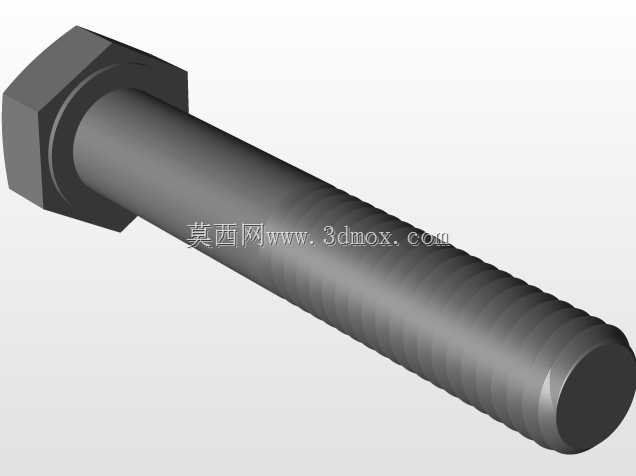

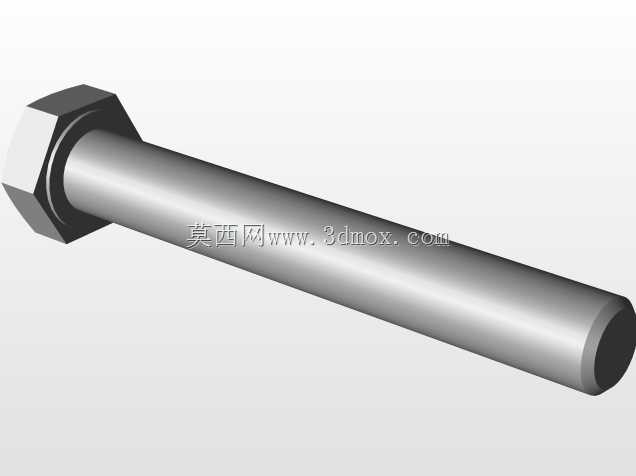

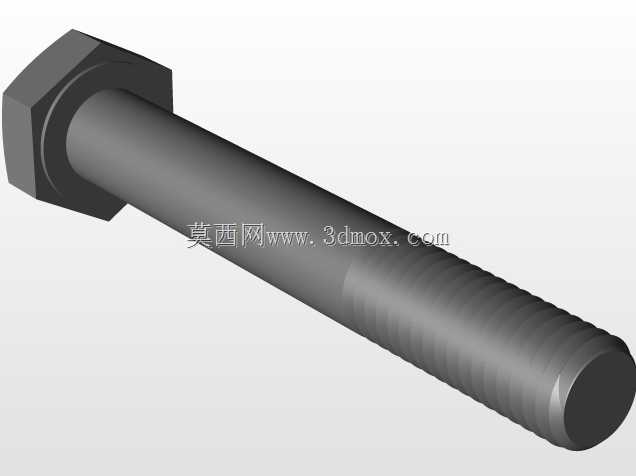

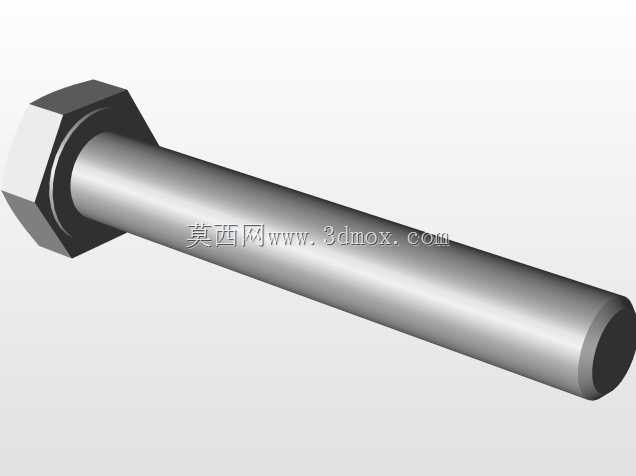

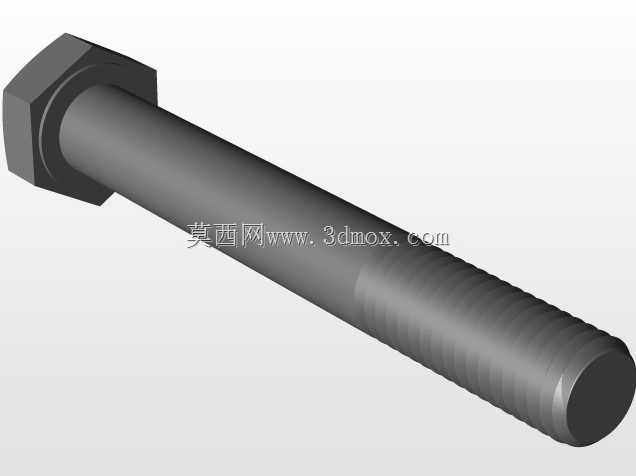

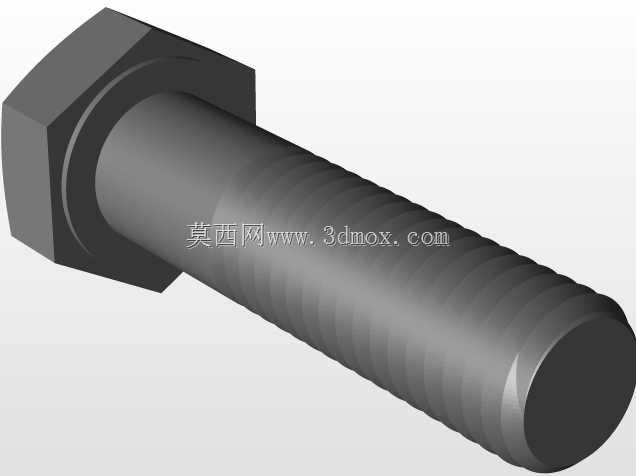

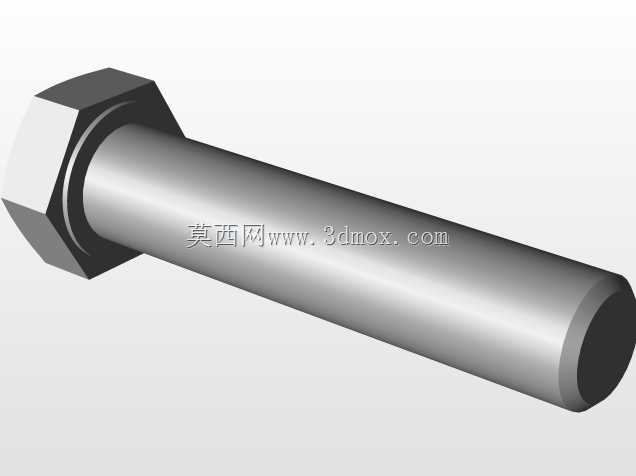

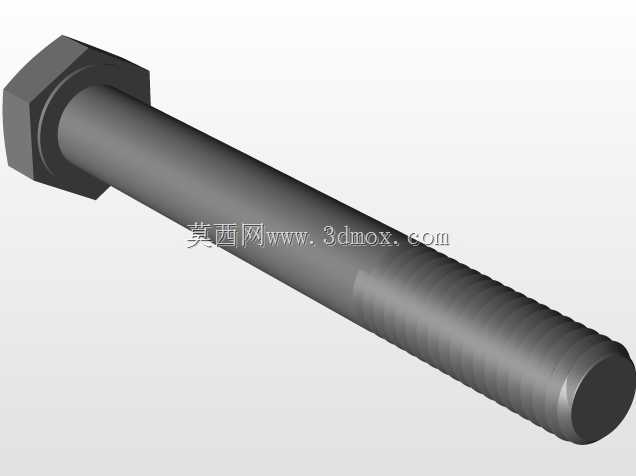

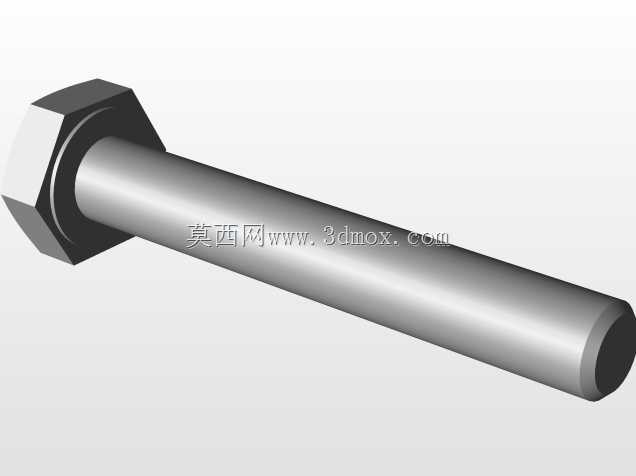

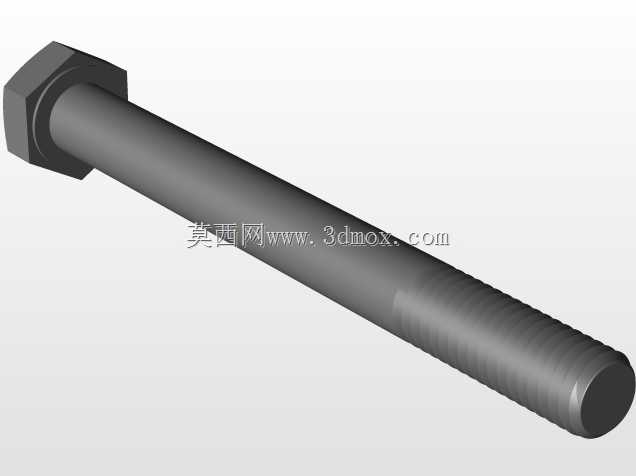

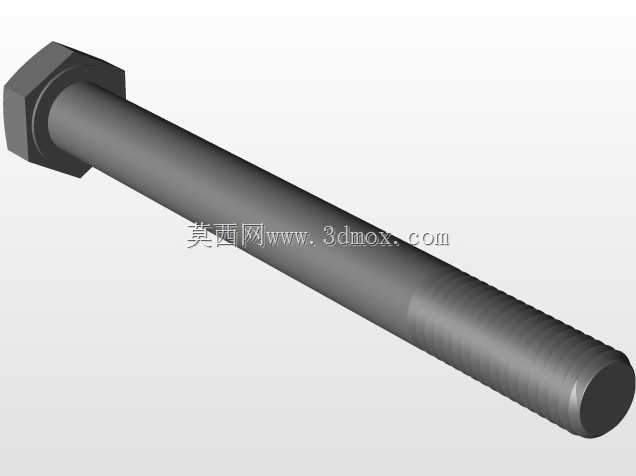

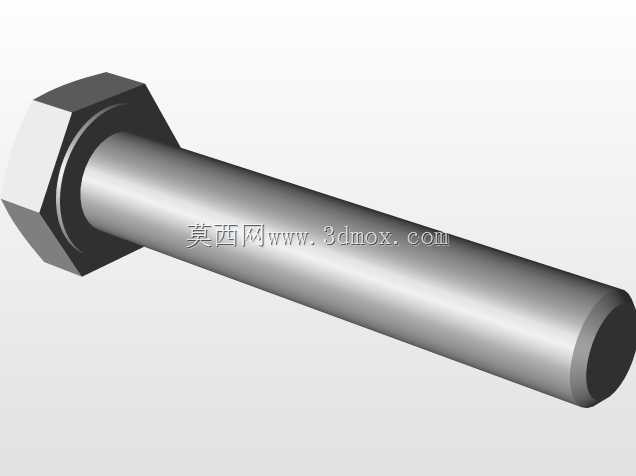

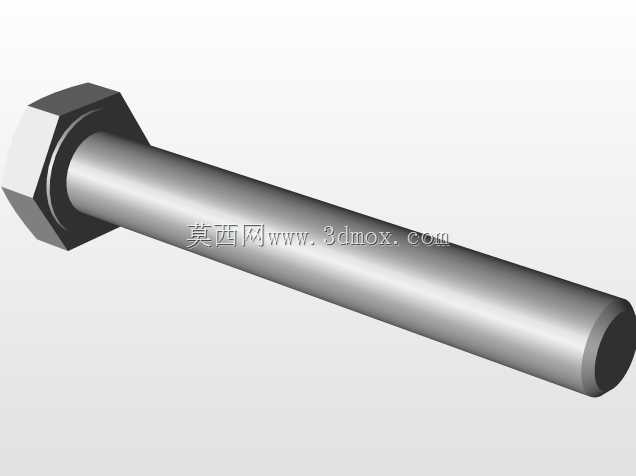

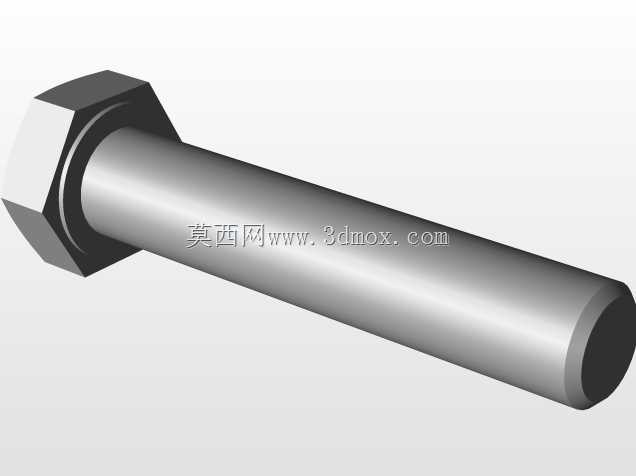

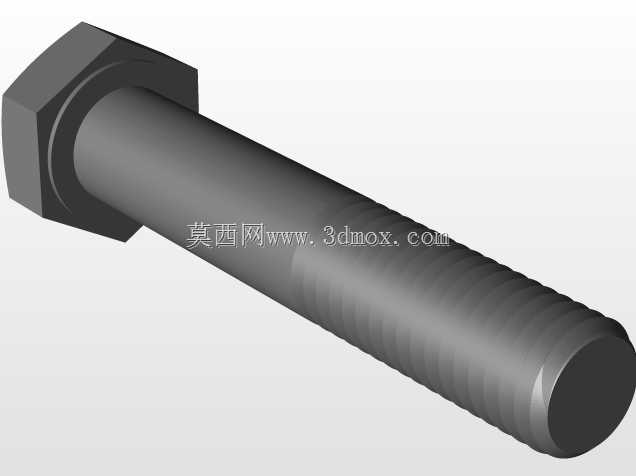

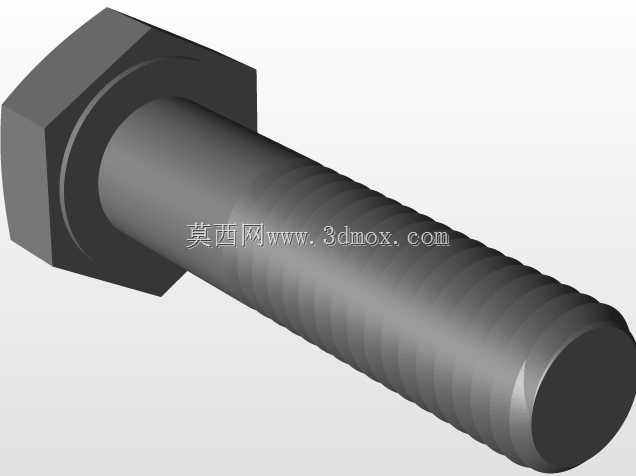

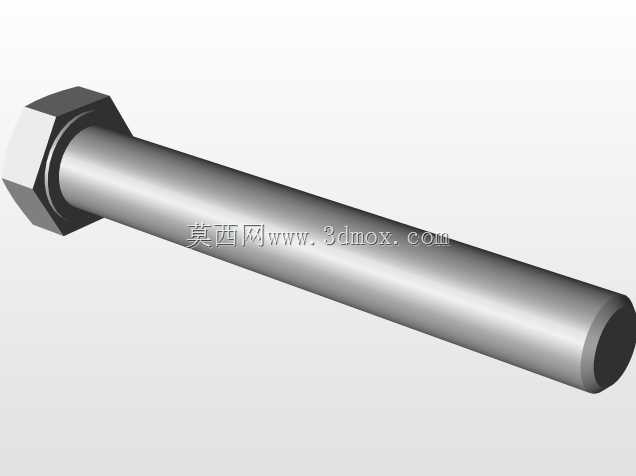

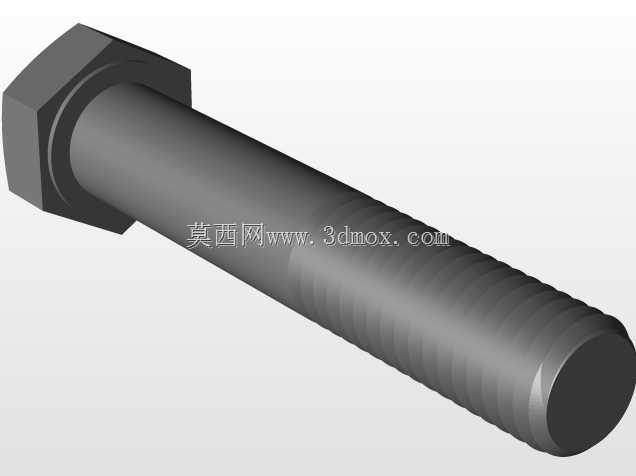

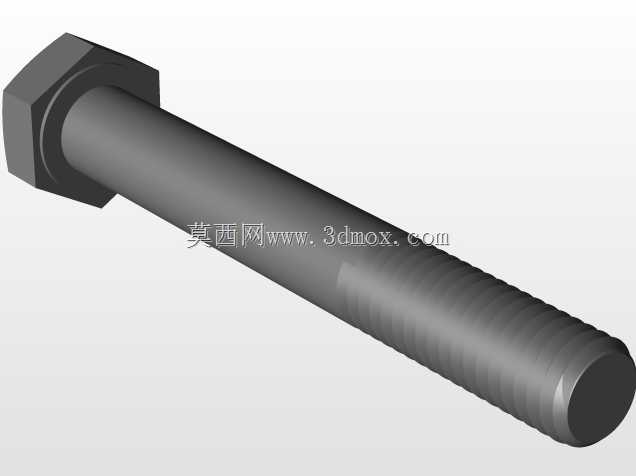

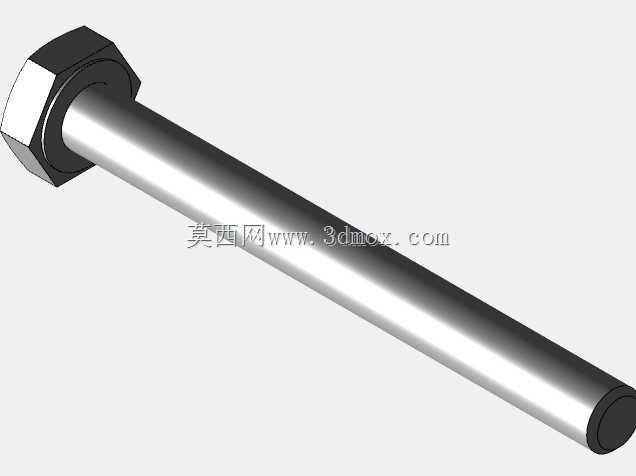

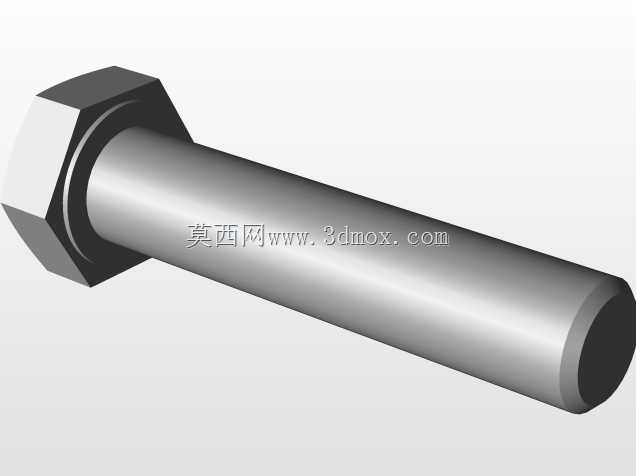

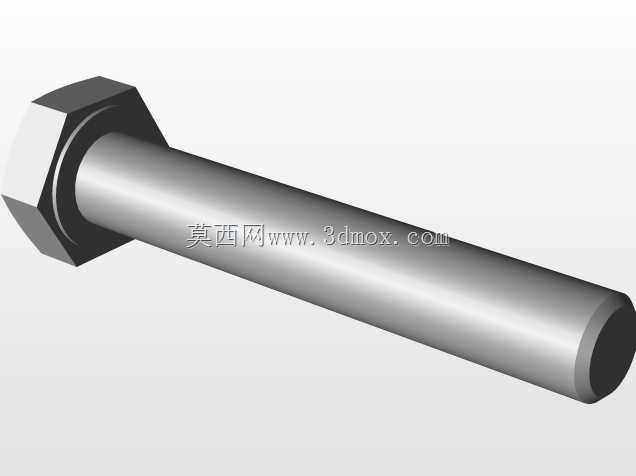

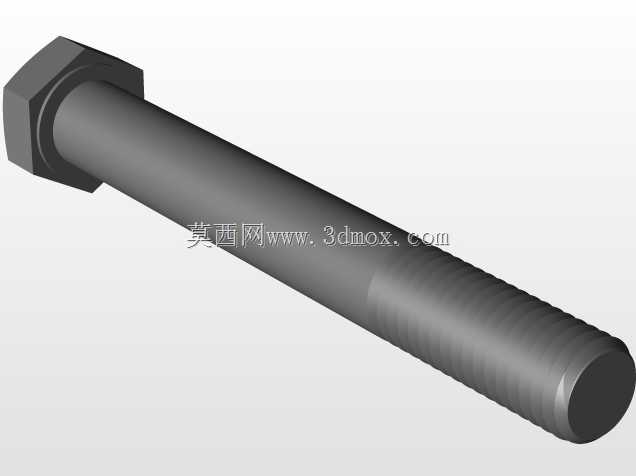

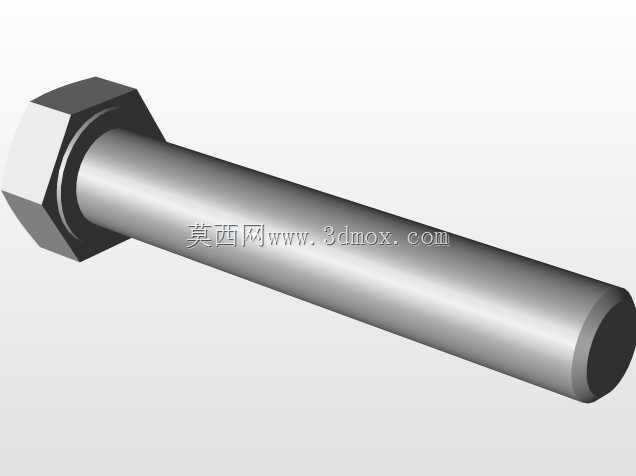

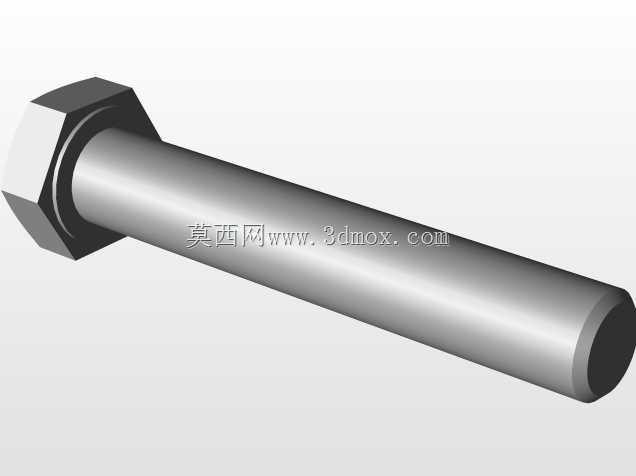

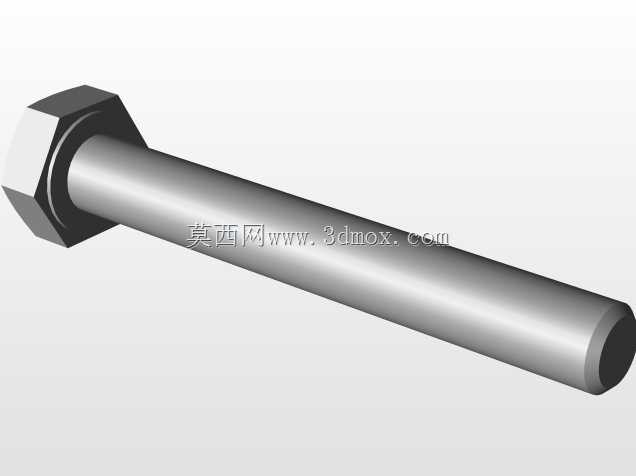

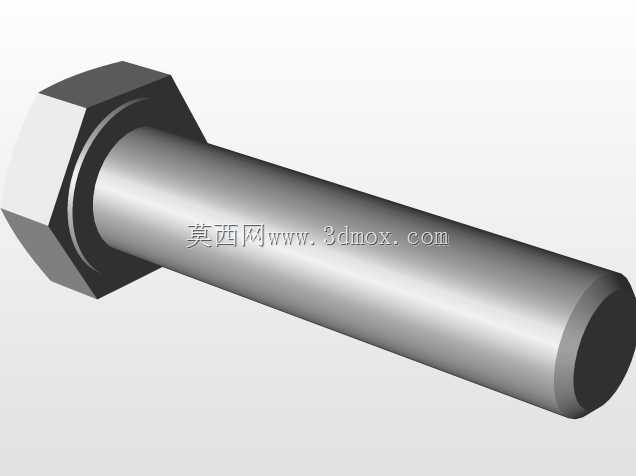

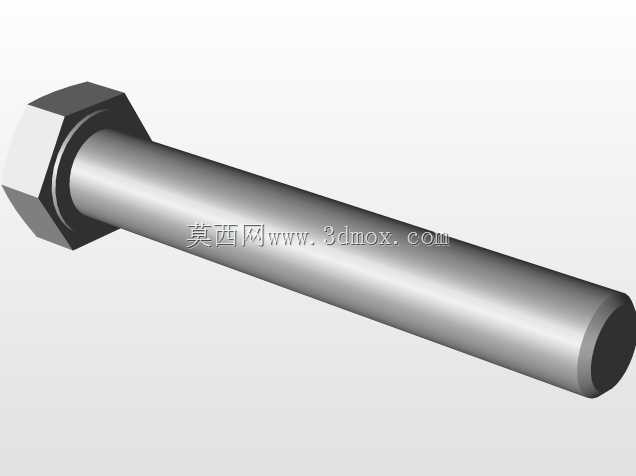

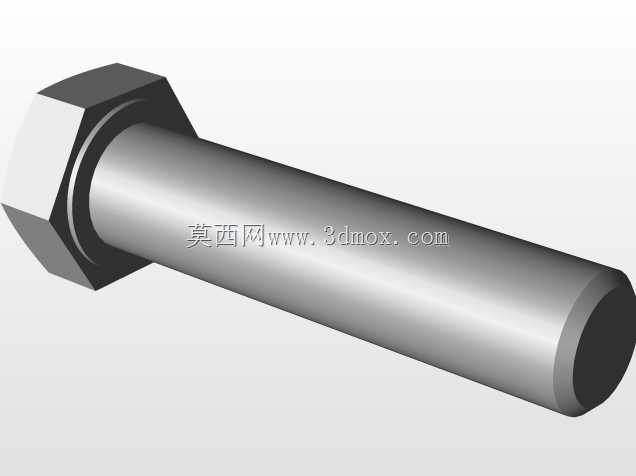

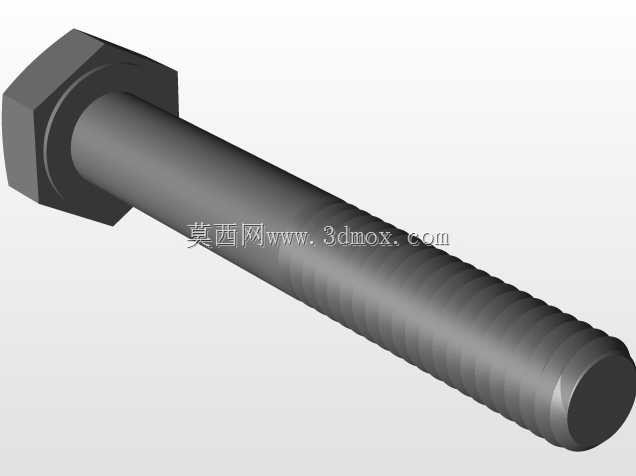

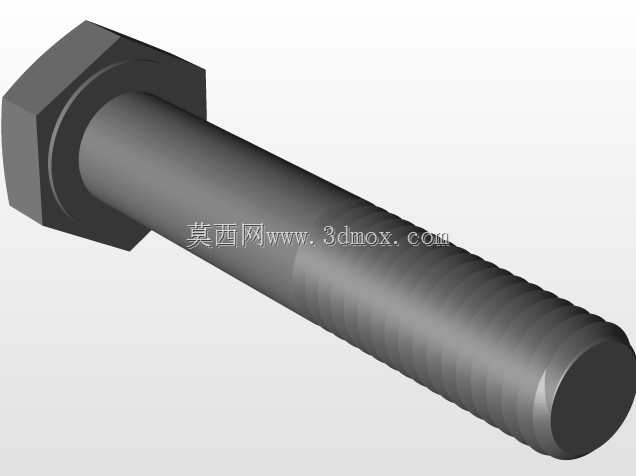

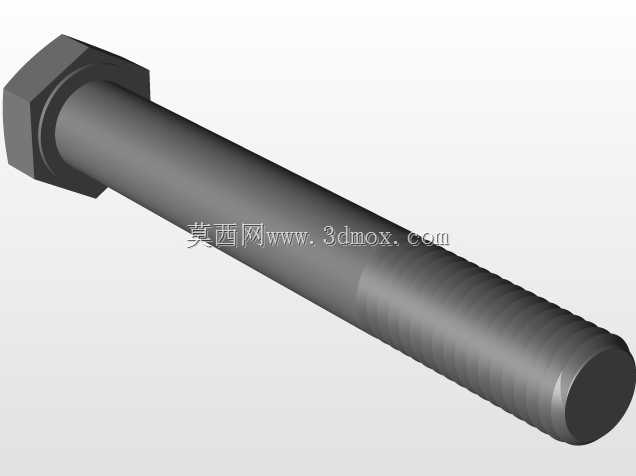

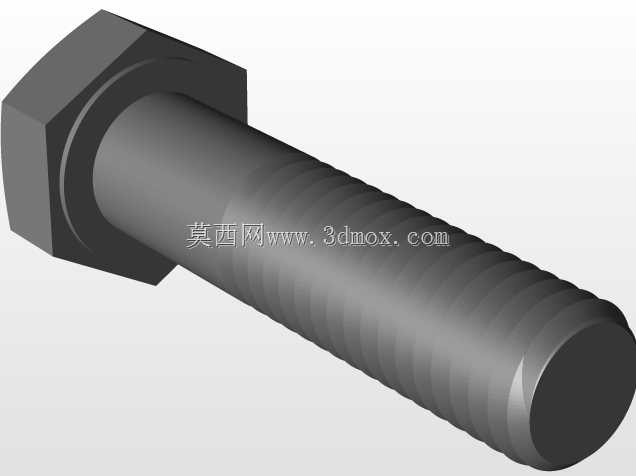

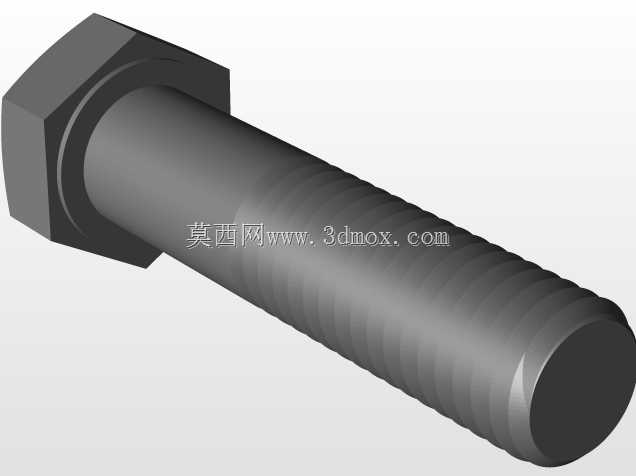

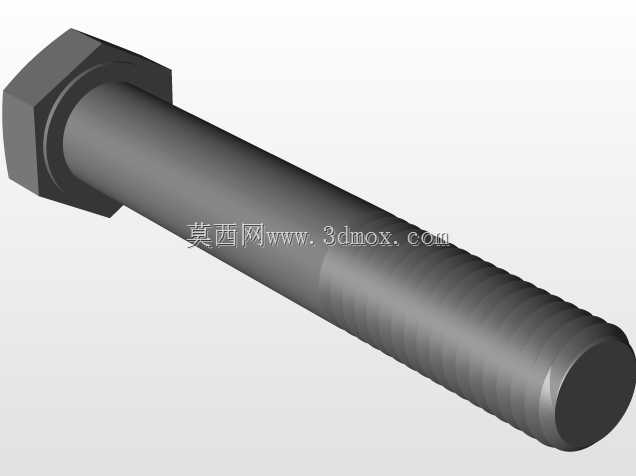

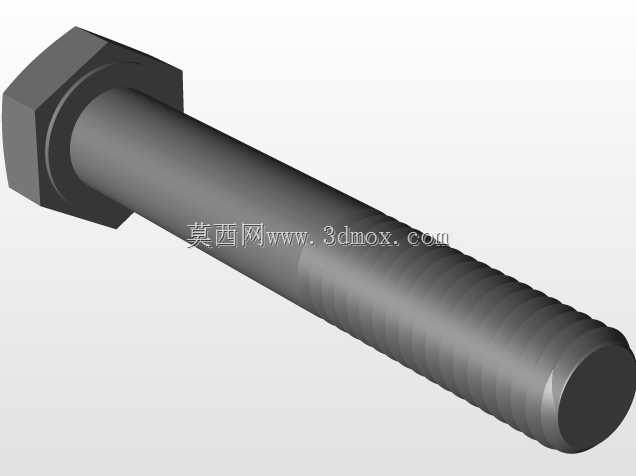

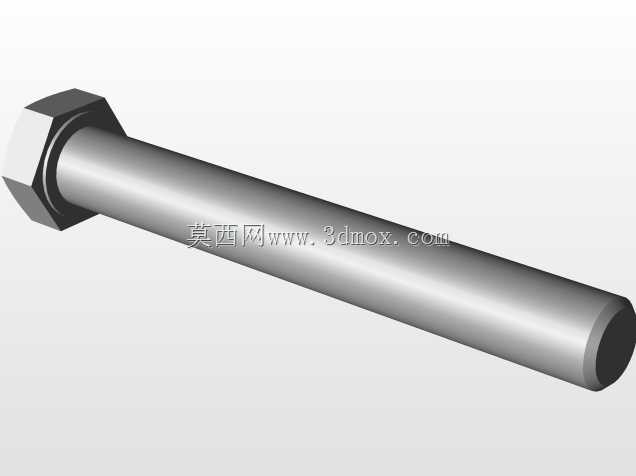

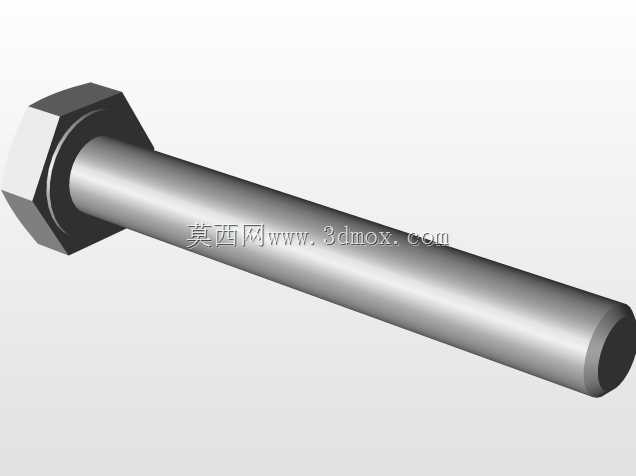

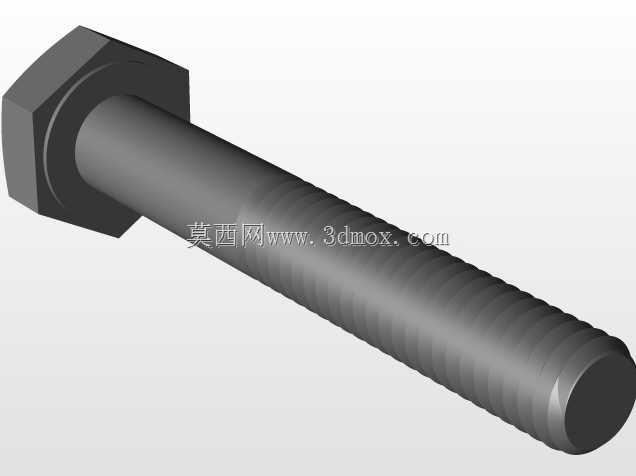

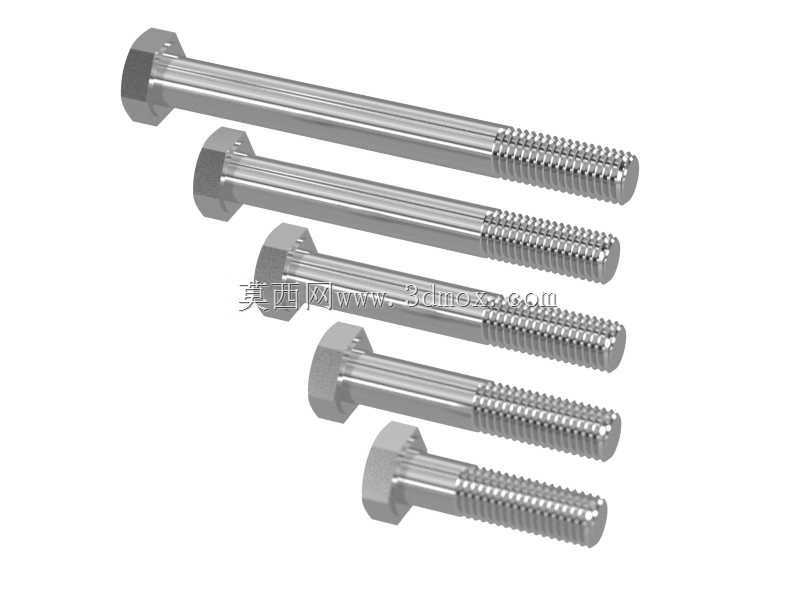

DIN931标准M3-M12外六角半牙螺栓

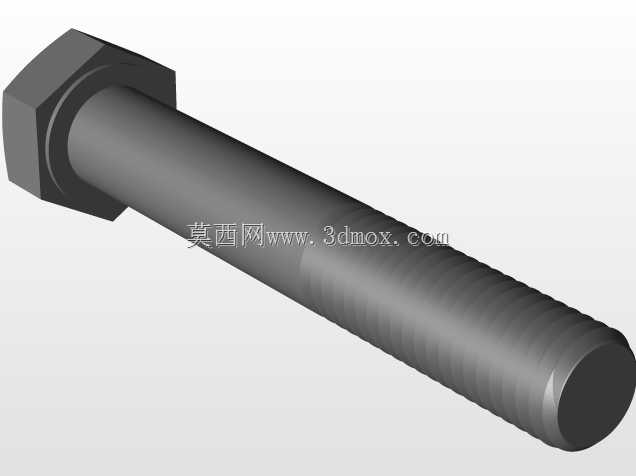

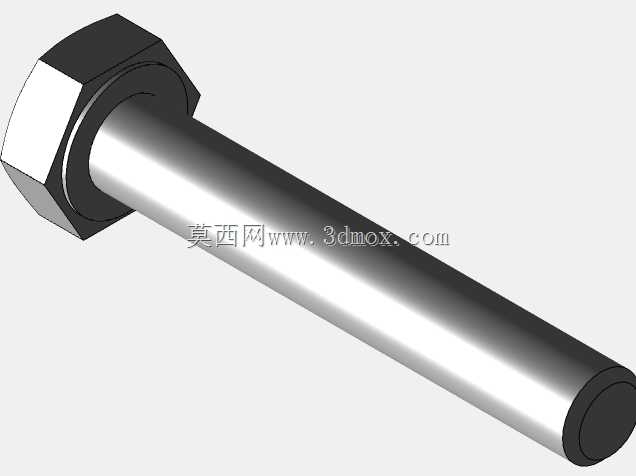

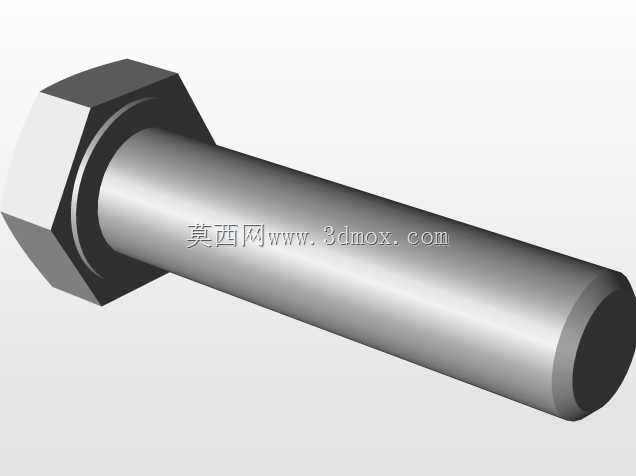

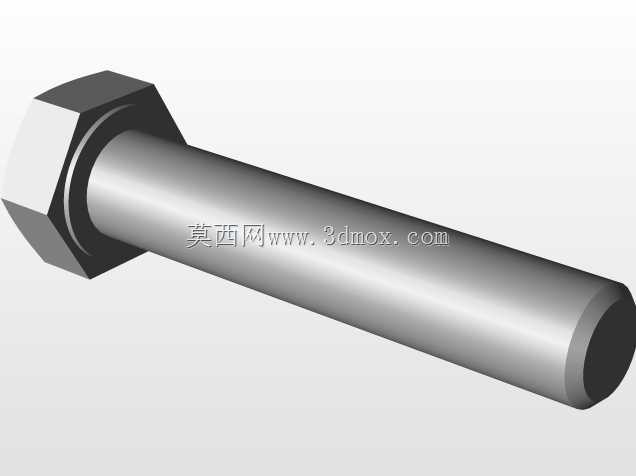

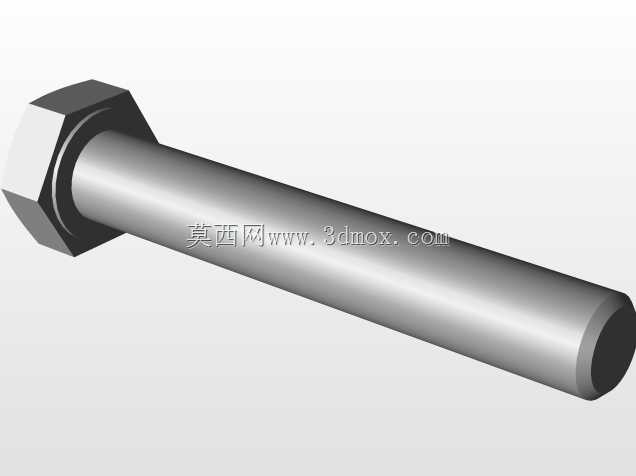

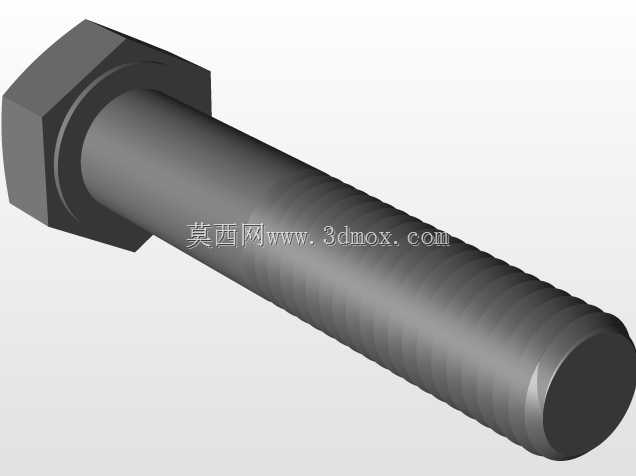

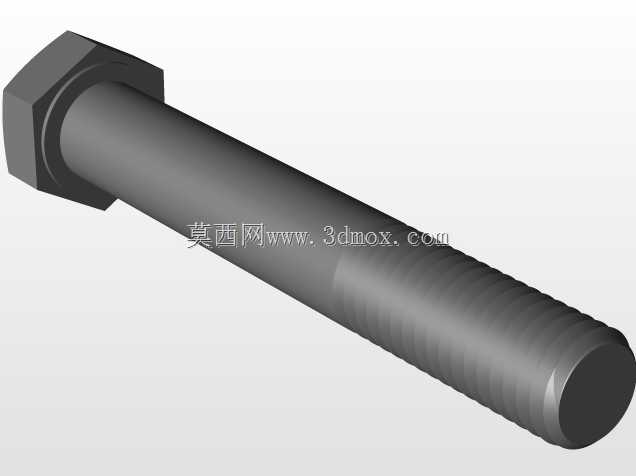

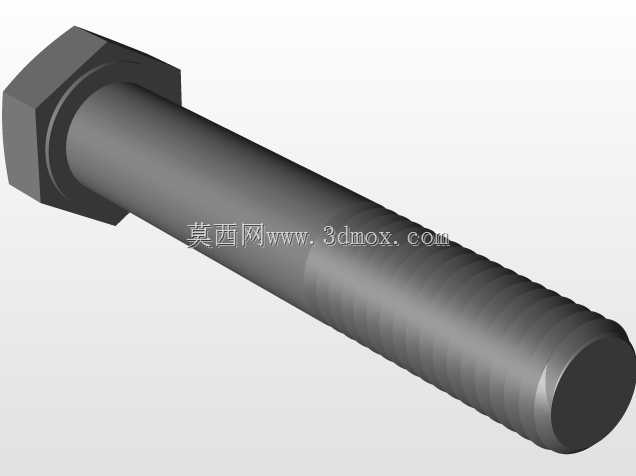

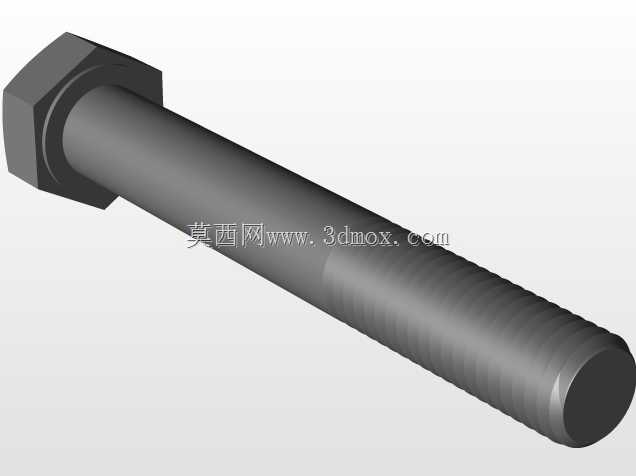

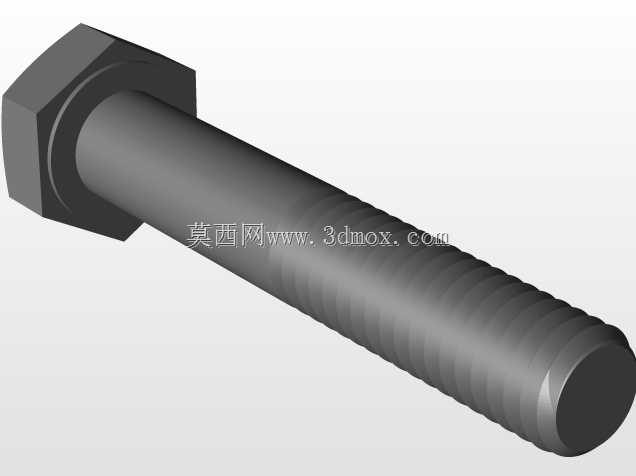

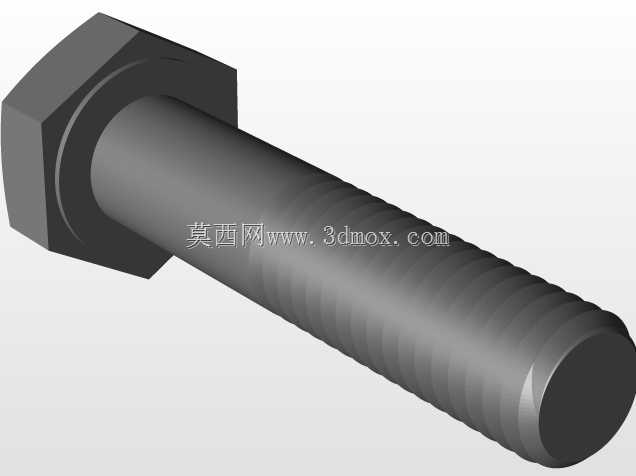

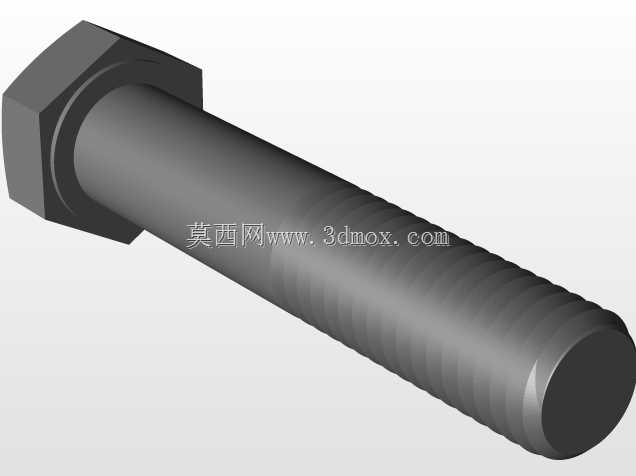

在各类机械结构装配场景中，外六角半牙螺栓是应用频次极高的紧固连接件，覆盖从普通钣金机架拼装、小型机电设备组装到工业生产线工位器具搭建的诸多场景，不同公称直径的螺栓对应差异化的锁紧载荷需求，M3到M6的小规格型号多用于电子设备外壳固定、小型传动组件的定位锁紧，M8到M12的规格则适配中等载荷的结构连接，比如输送线侧护板安装、工装夹具的基体拼接等工况。这类半牙螺栓的设计逻辑充分考虑了实际装配的受力特性，螺杆靠近头部的无螺纹光杆段，在锁紧时可以让被连接件的通孔与光杆段形成小间隙配合，既能够保证装配时的对中精度，避免螺纹段与通孔剐蹭导致的装配卡滞，也能在承受横向剪切载荷时，由光杆段承担主要剪切力，减少螺纹牙型受剪变形的风险，相比全牙螺栓在受剪工况下的连接可靠性更有优势。螺栓头部采用标准外六角结构，匹配常规开口扳手、套筒扳手的拧紧作业，头部的承压面做了平整处理，锁紧时可以与被连接件表面均匀贴合，避免局部应力集中压伤工件表面，同时六角头的对边尺寸严格遵循标准公差要求，保证通用扳手的适配性，不需要定制专用拧紧工具，现场装配的通用性极强。从安装边界来看，不同公称直径对应的螺栓长度覆盖常用装配区间，设计时需要预留足够的螺纹旋合长度，保证内螺纹件的啮合牙数满足载荷要求，同时光杆段的长度需要匹配被连接件的总叠厚，避免光杆段过长导致螺纹旋合不足，或是光杆段过短让螺纹段承受不必要的剪切力。螺杆末端的倒角处理可以让螺栓顺利穿入通孔，也能在对准内螺纹孔时起到导向作用，减少装配时的螺纹错扣风险，螺纹段的牙型遵循标准公制螺纹公差，能够与同规格的标准螺母、预制螺纹孔顺畅旋合，不需要额外二次加工。在三维建模过程中，这类标准件的参数化建模需要严格卡控各部分尺寸公差，比如六角头的厚度、对边宽度、对角尺寸，光杆段的直径公差，螺纹段的大径小径尺寸，还有头部与螺杆的过渡圆角，这些细节都会影响后续装配干涉检查的准确性，也能为后续的工程图导出、BOM清单统计提供准确的模型依据，方便设计人员在整机装配时直接调用，不需要重复绘制标准件，提升结构设计的工作效率。
