弓箭式防猎枪结构三维设计模型

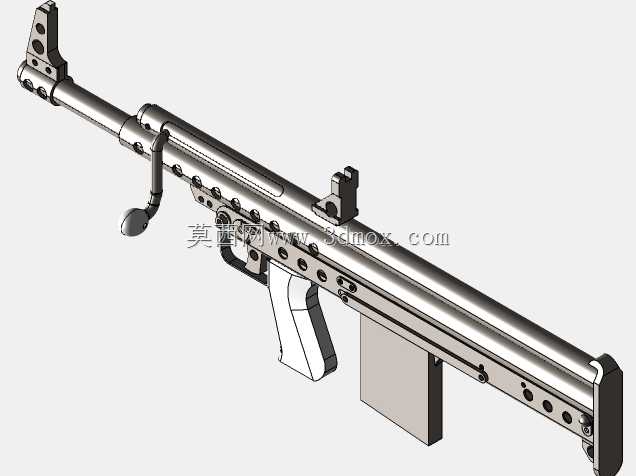

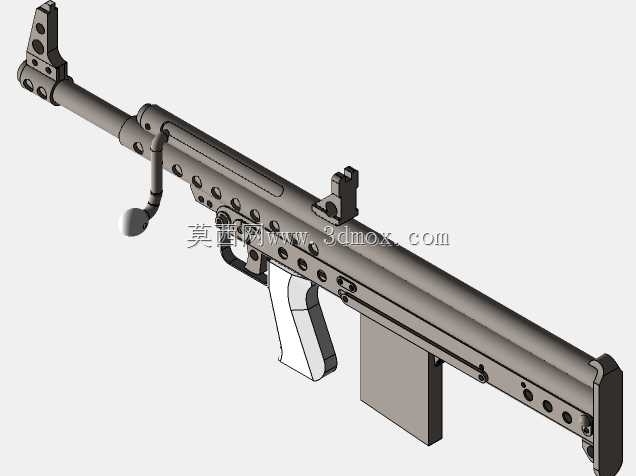

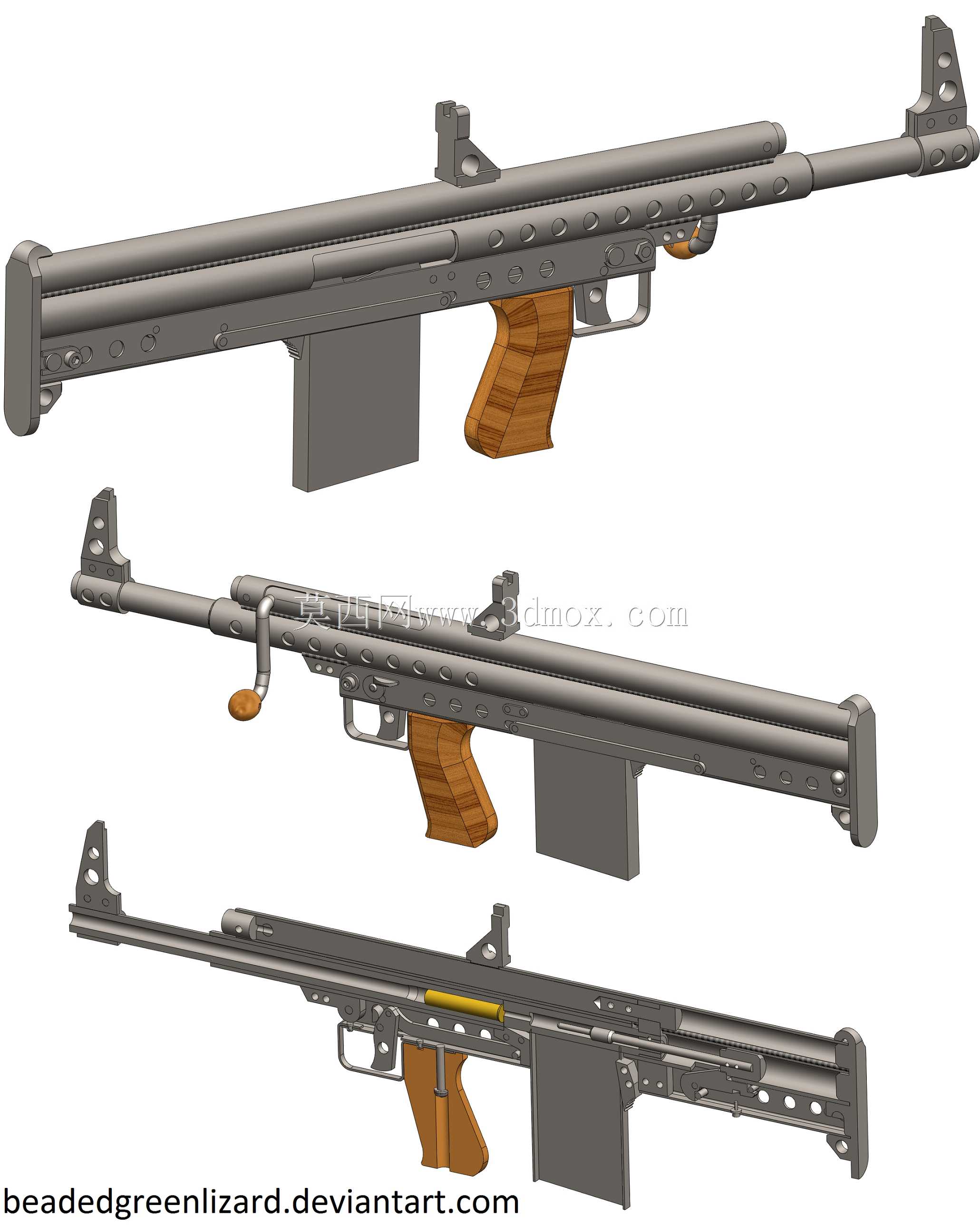

该枪械结构模型采用无托式布局设计，将发射机组件与供弹结构整合在握把后方区域，在保证枪管有效长度的前提下大幅压缩整体全长，适配丛林巡逻、防偷猎巡查等需要在狭窄植被区域快速携行、快速出枪的使用场景，相比传统有托构型在同等射程指标下，携行长度缩短近三分之一，更适合在林木密集区域完成快速据枪动作。从结构设计逻辑来看，模型完整还原了枪管组件、机匣主体、供弹弹匣、握把护木、准星照门全套结构，机匣外壁开设多组等距散热孔，连续射击时可快速导出枪管传导至机匣的热量，避免高温导致构件形变影响动作可靠性；枪管前端设置固定式柱状准星，机匣尾部对应位置预留照门安装接口，可根据使用场景更换不同射程的机械瞄具，也可扩展加装光学瞄准组件。握把部分采用贴合手型的曲面造型，模拟实木护木的握持纹理，握持时虎口与握把曲面完全贴合，连续据枪时可有效降低手部疲劳感；弹匣采用可拆卸式盒型结构，安装接口位于扳机护圈前方，更换弹匣时手部无需大幅移动即可完成解锁、抽匣、装匣的全套动作，缩短换弹间隔。设计过程中对各运动构件的运动边界做了完整干涉校验，拉机柄往复运动行程、扳机转动角度、阻铁与击锤的扣合位置都预留了合理的装配间隙，避免加工公差导致的动作卡滞；机匣尾部设置抵肩结构，与机匣主体为一体化加工构型，相比拼接式抵肩拥有更高的结构强度，可承受连续射击时的后坐冲击，长期使用也不会出现抵肩松动移位的问题。从安装边界来看，全结构无超出主体轮廓的外凸尖锐构件，携行时不会勾挂衣物、植被，各外露构件均做了圆角过渡处理，日常携行、拆解维护时不会划伤操作人员；供弹接口、扳机组件、瞄具安装位均采用通用化尺寸设计，可与同类型枪械的对应配件完成适配互换，降低维护替换的成本。模型中还还原了失踪弹射器、提取器等核心动作构件，各零件的装配关系完全按照实际枪械的装配逻辑搭建，可直接用于结构原理演示、装配工艺模拟等场景，也可作为同类型枪械结构优化设计的参考基底，帮助设计人员快速验证不同布局下的结构可行性，减少实物打样的迭代次数。
