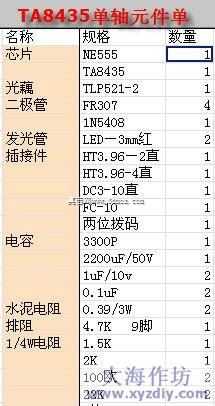

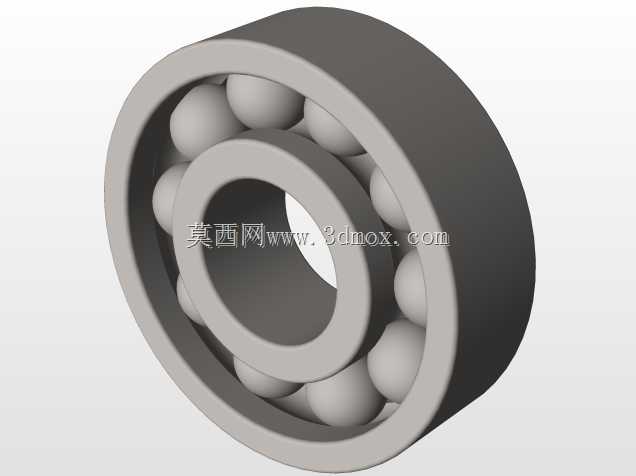

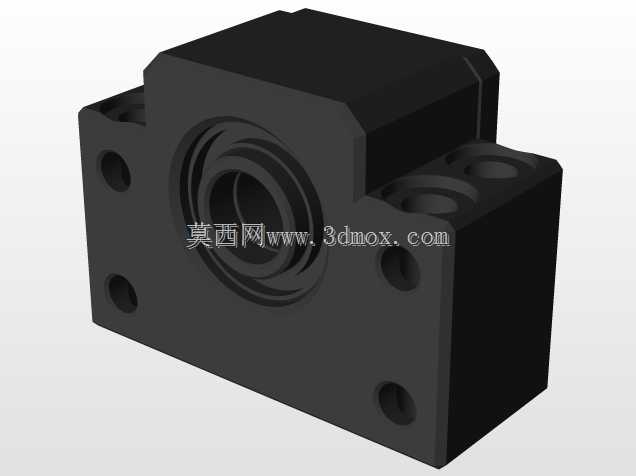

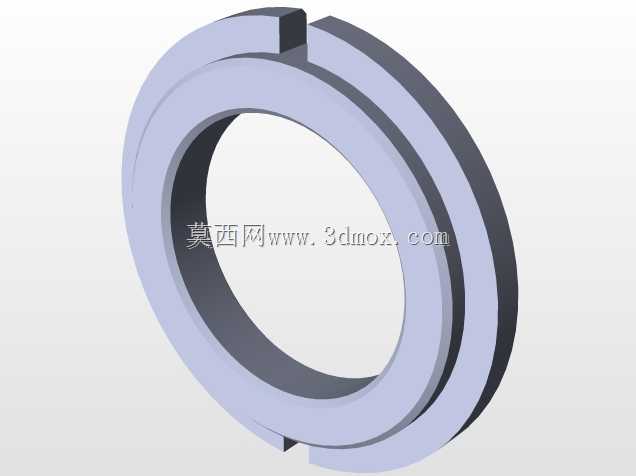

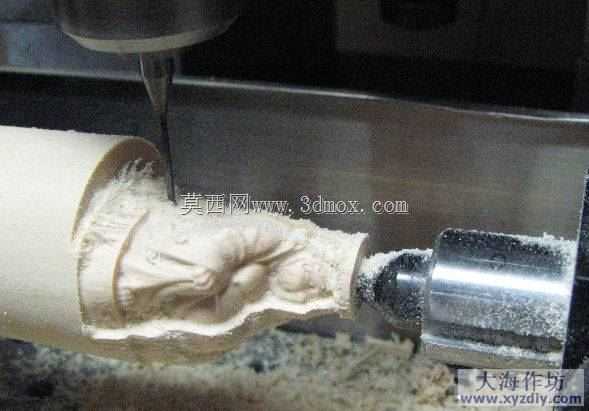

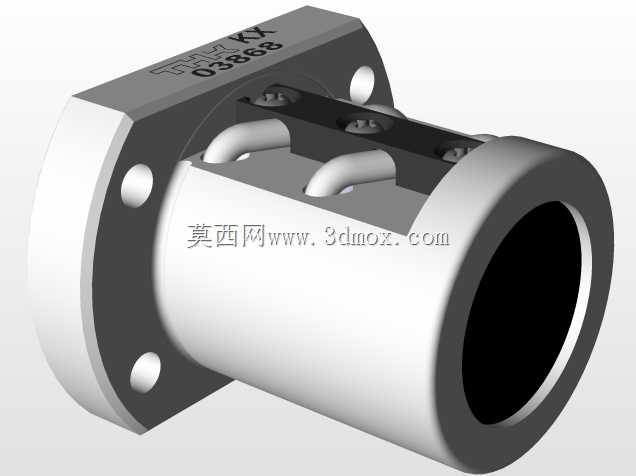

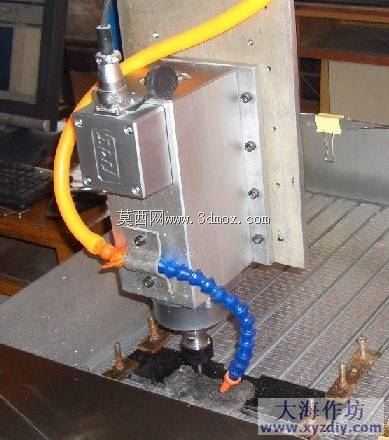

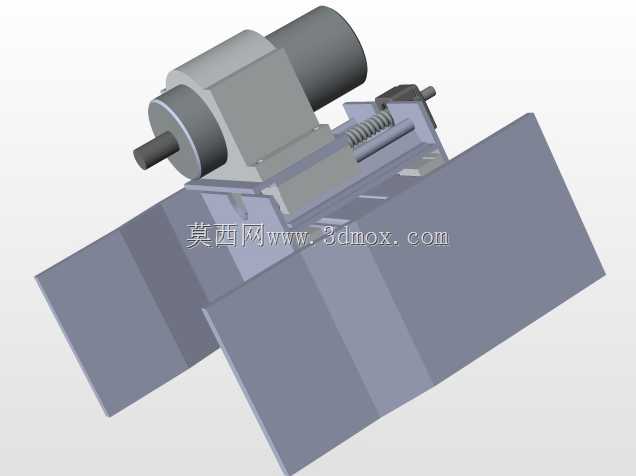

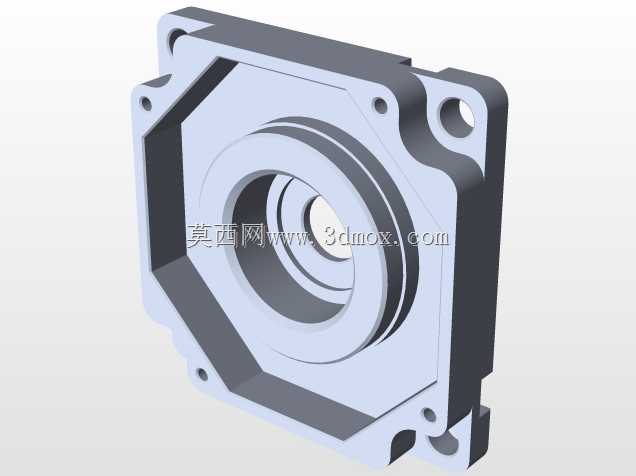

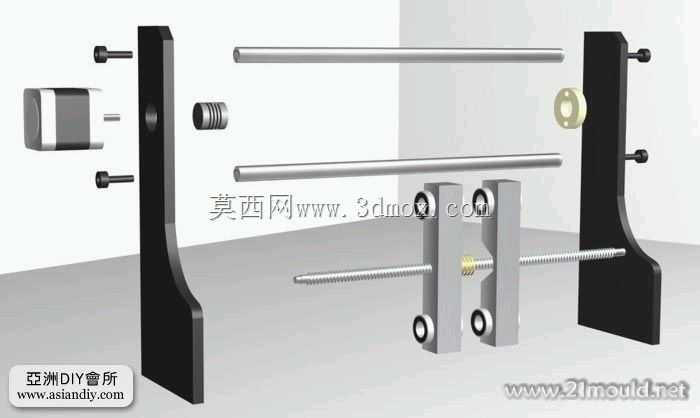

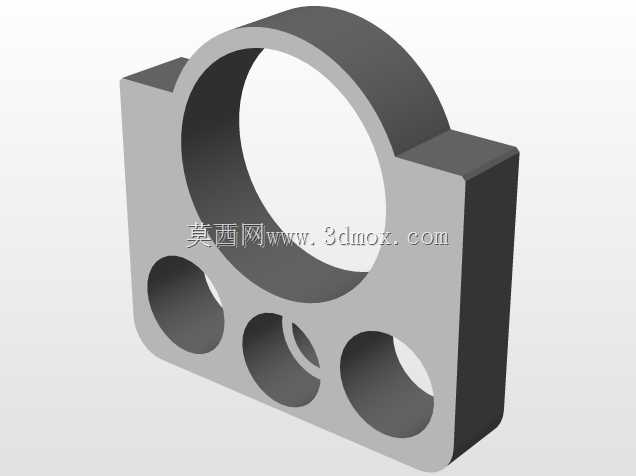

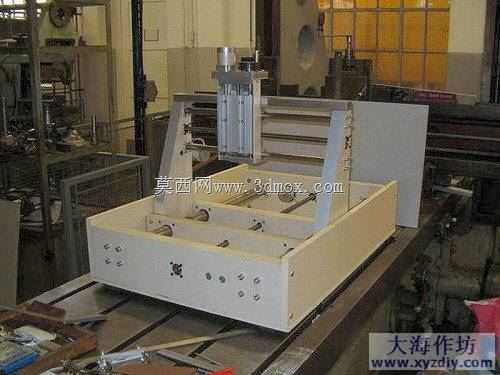

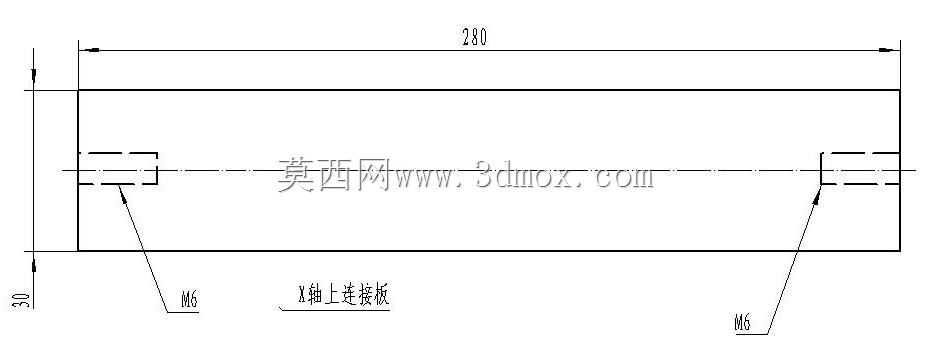

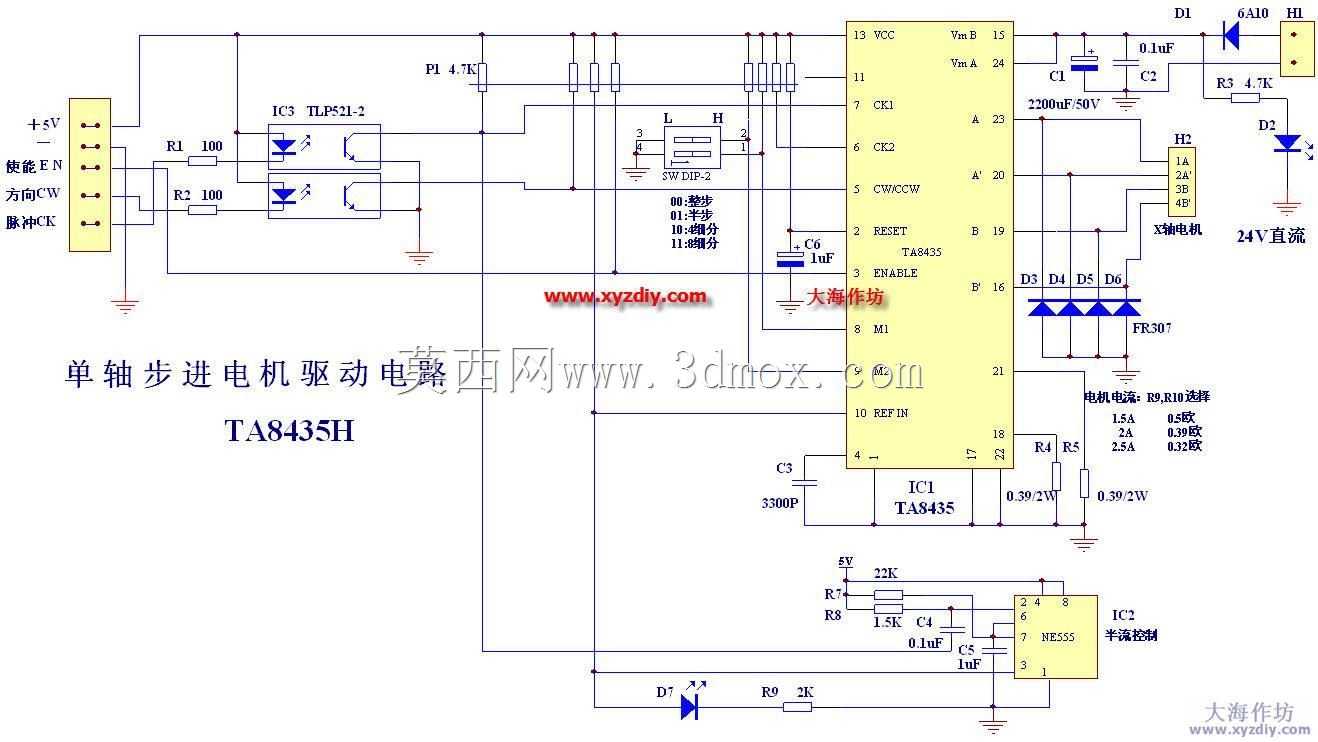

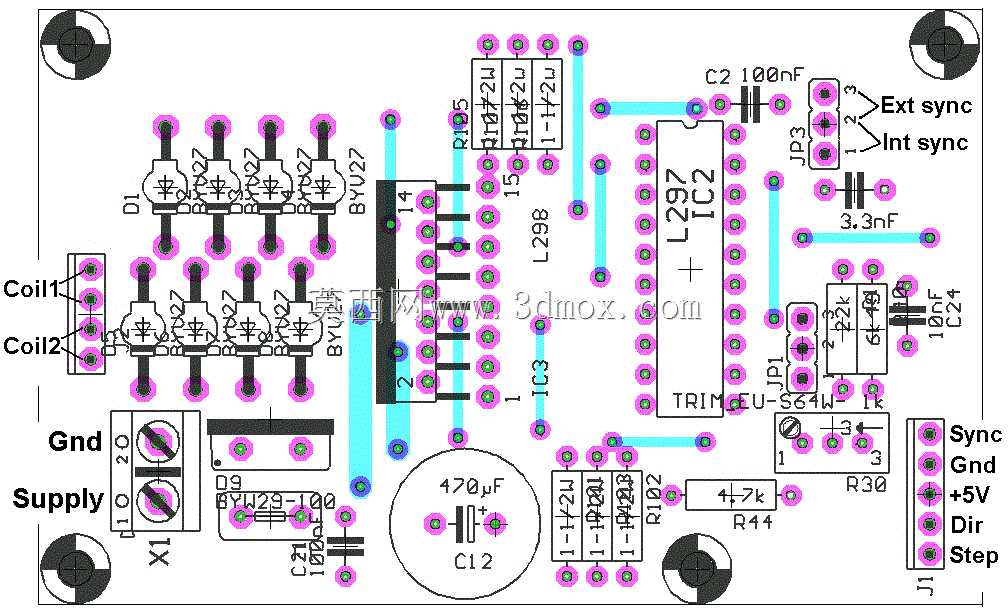

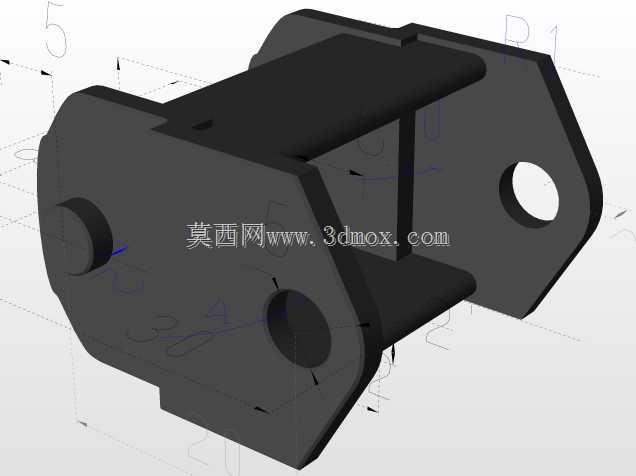

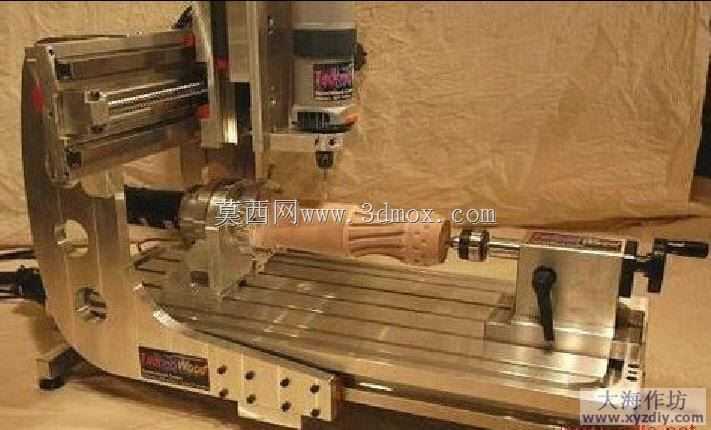

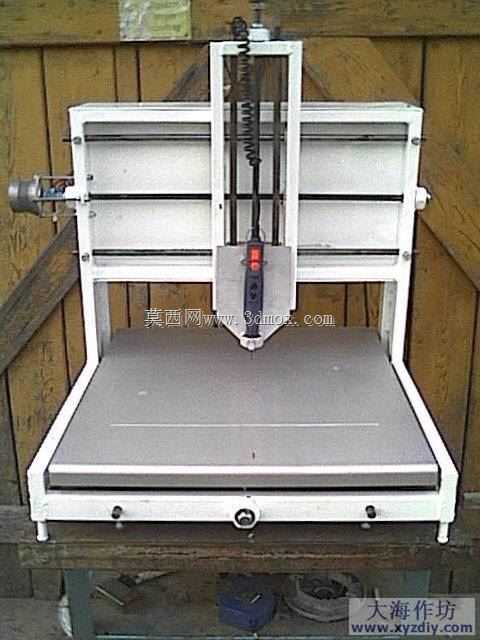

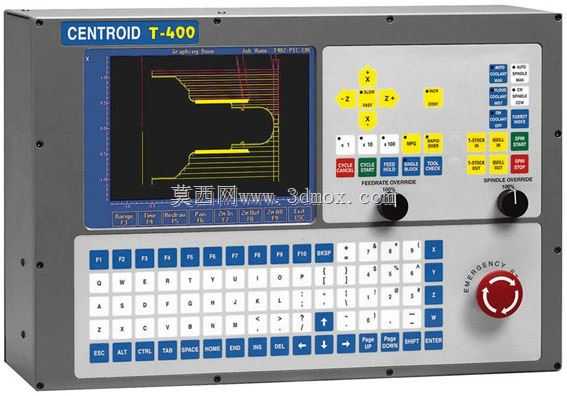

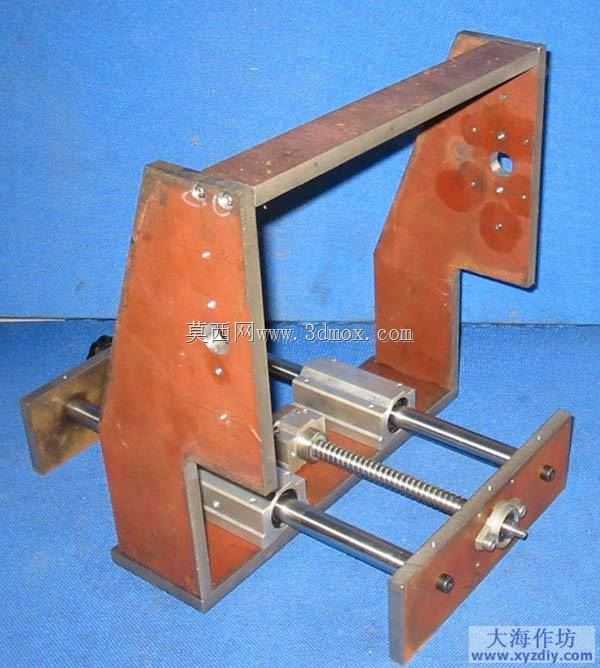

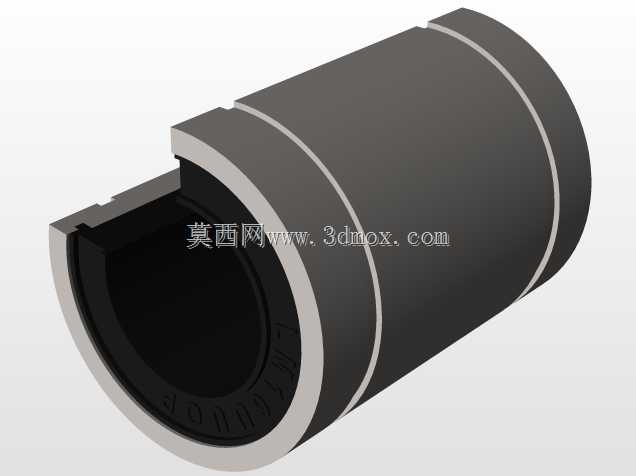

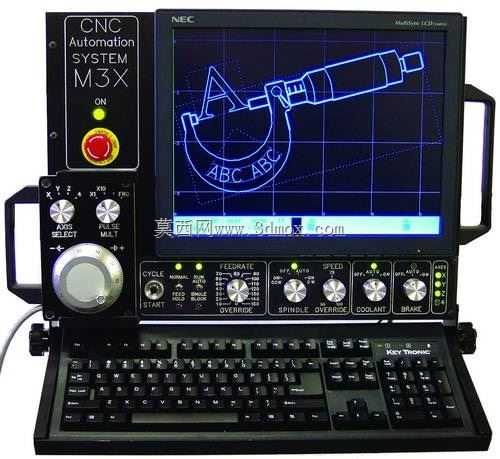

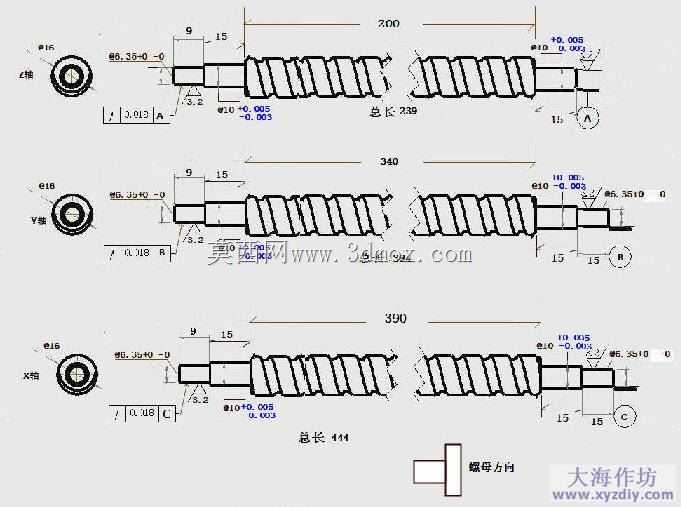

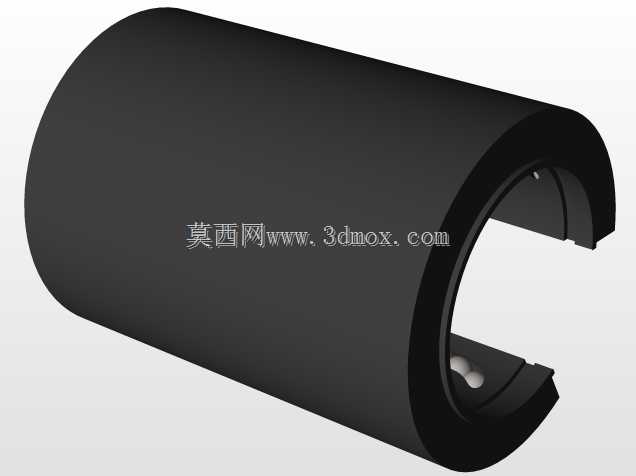

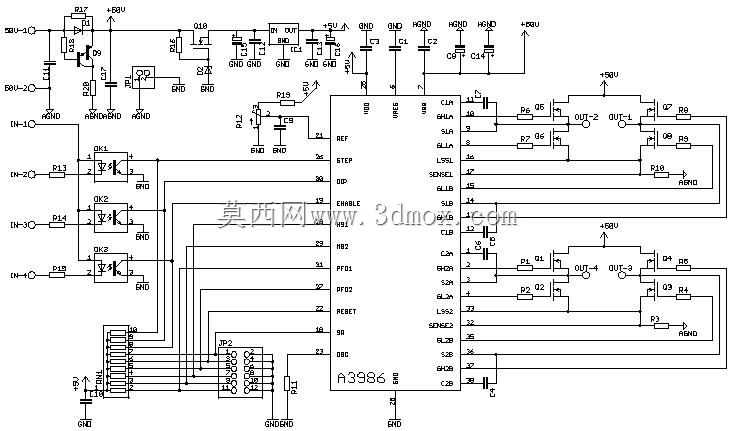

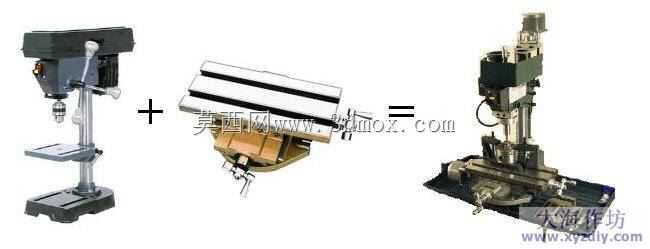

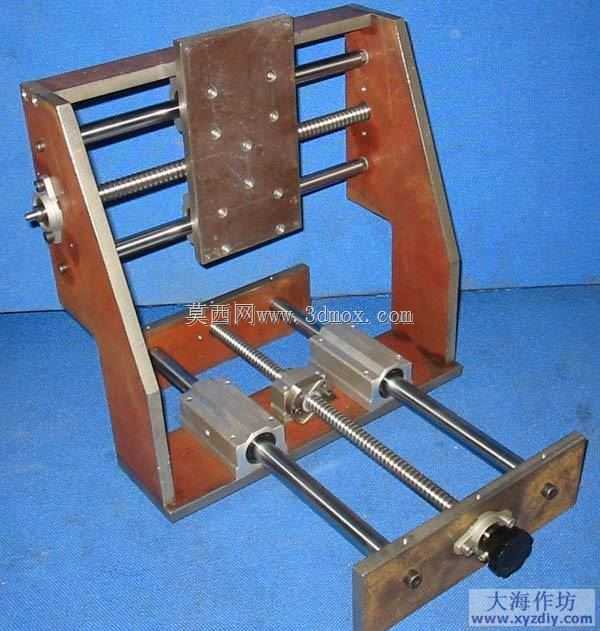

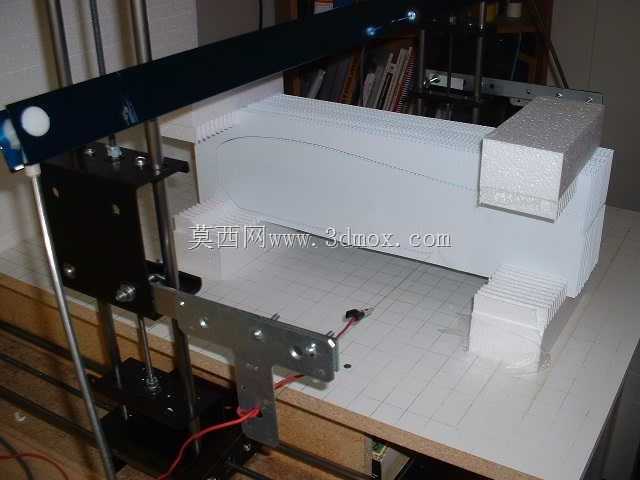

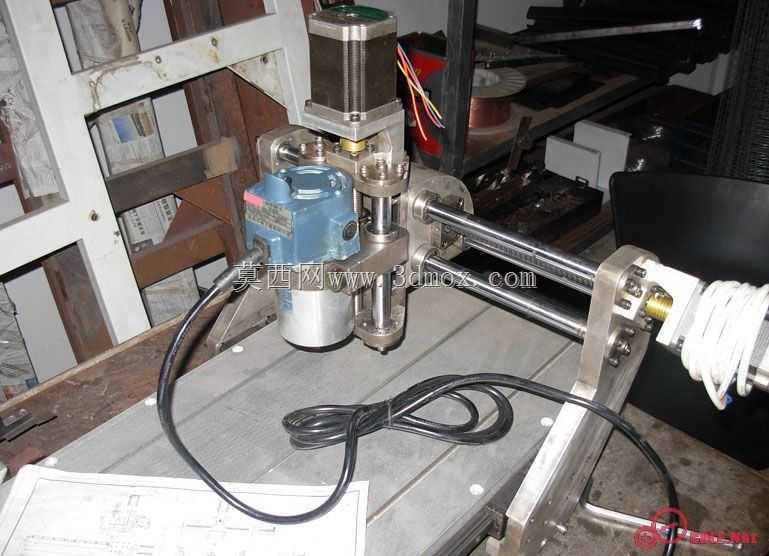

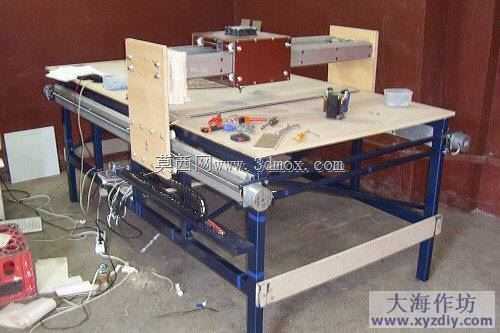

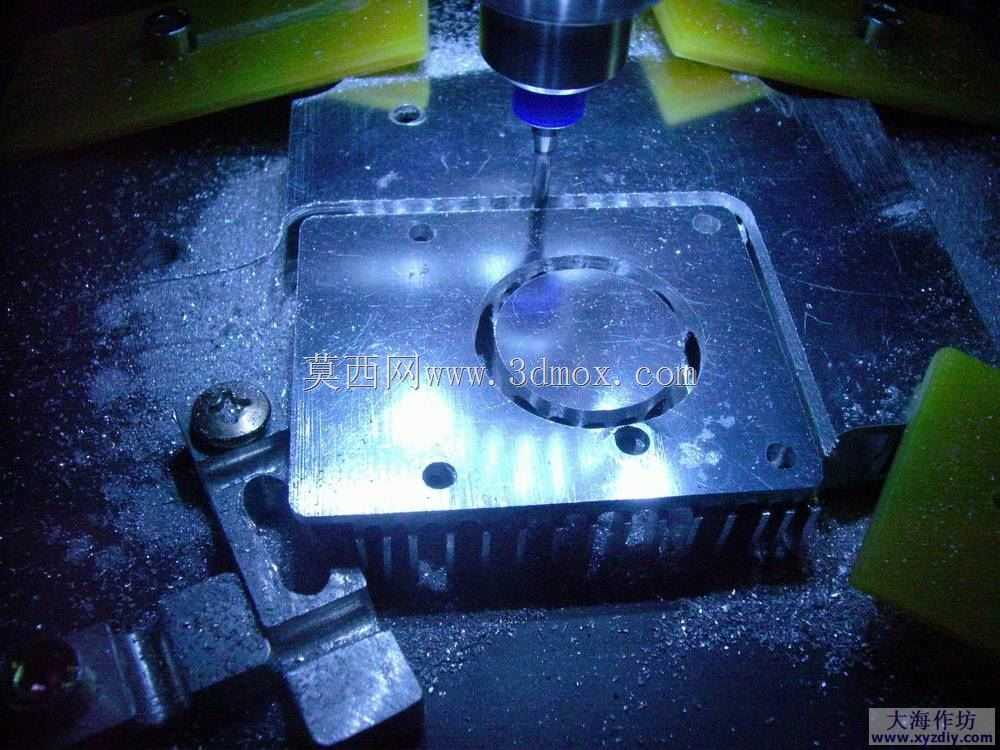

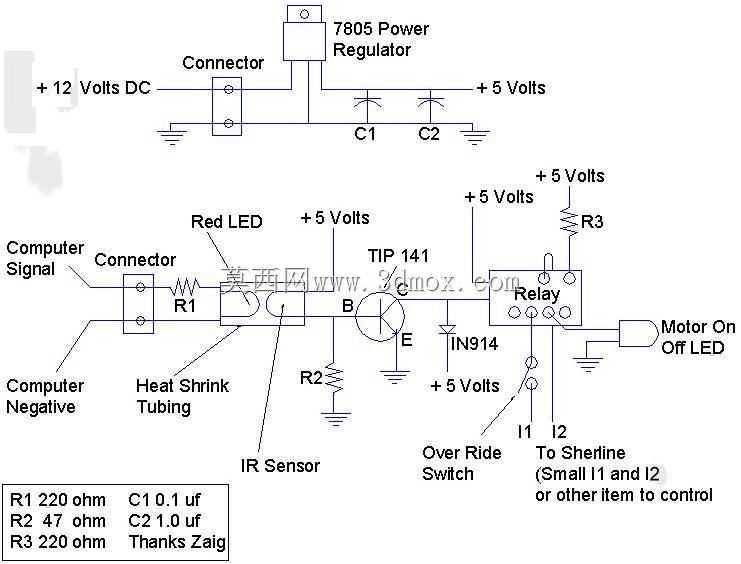

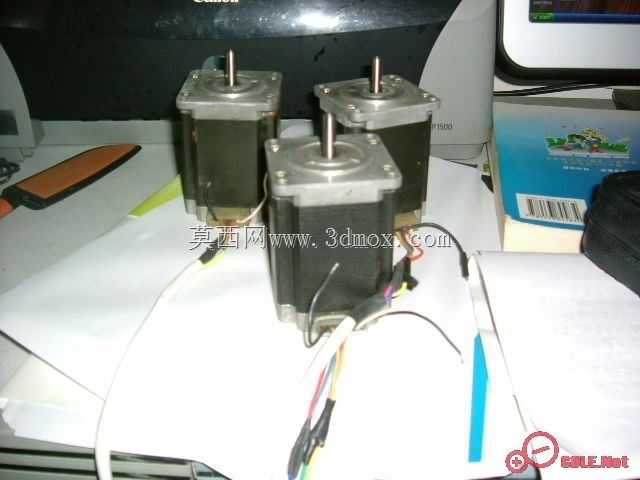

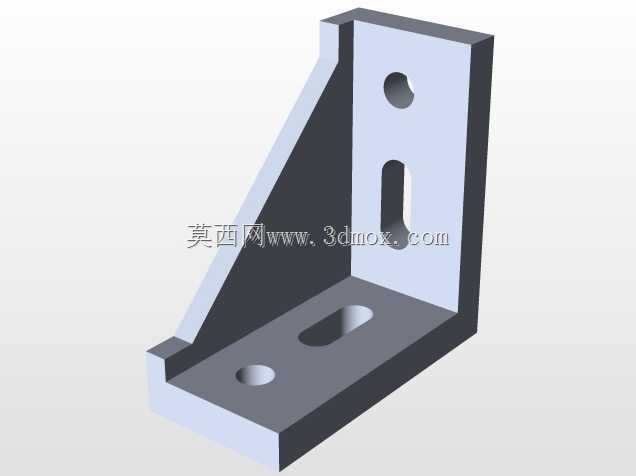

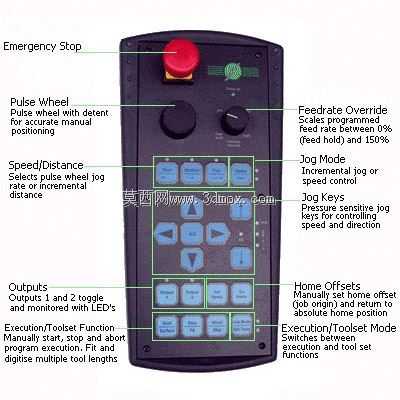

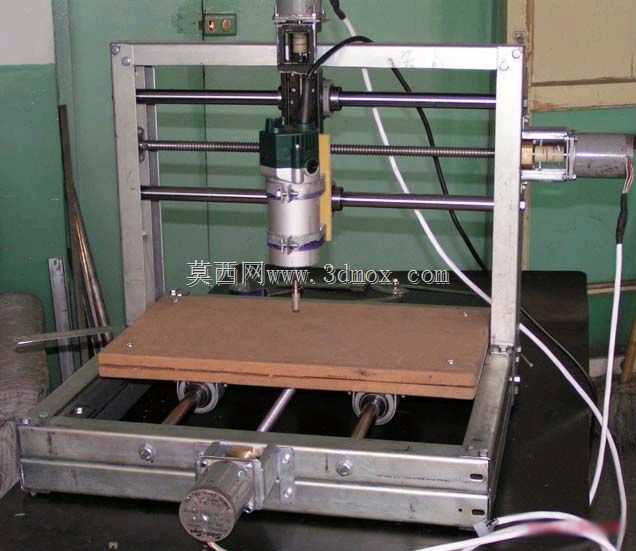

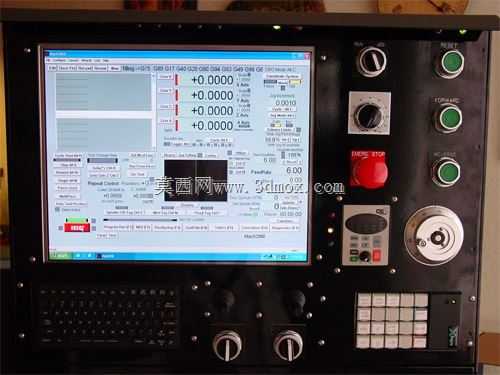

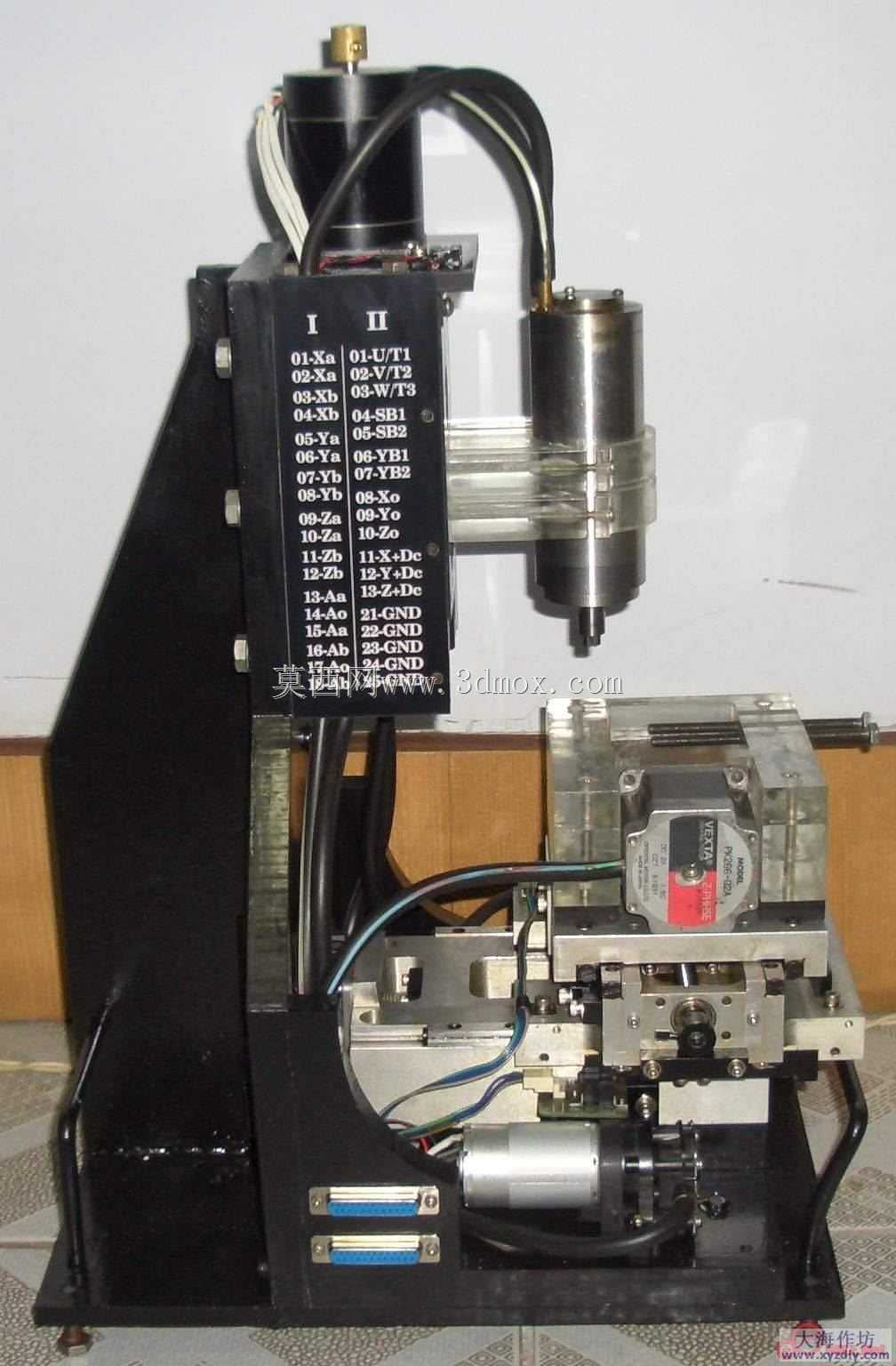

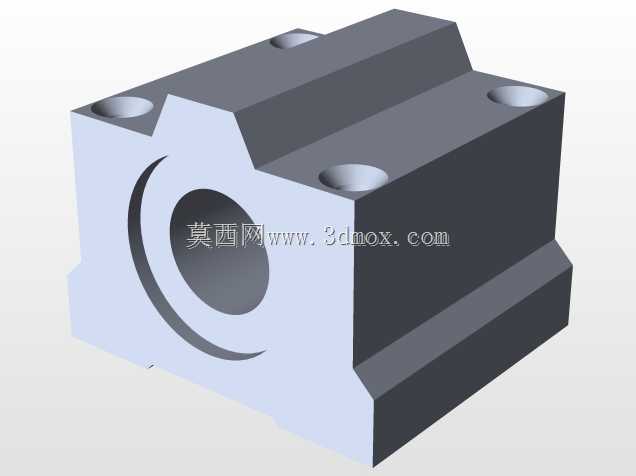

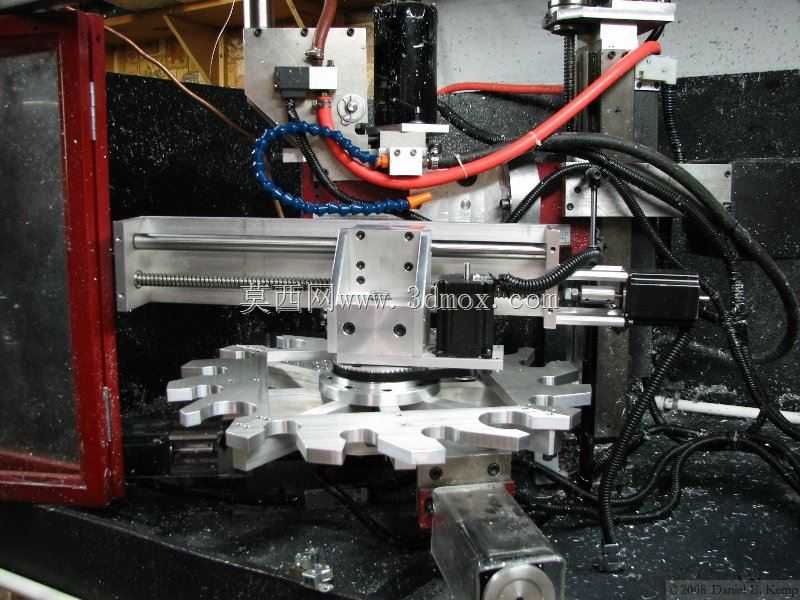

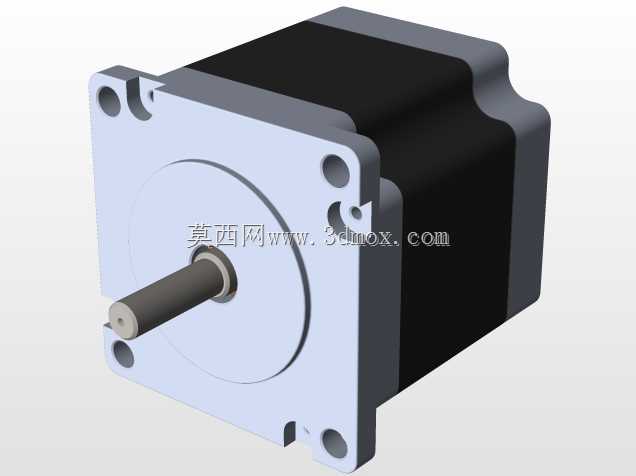

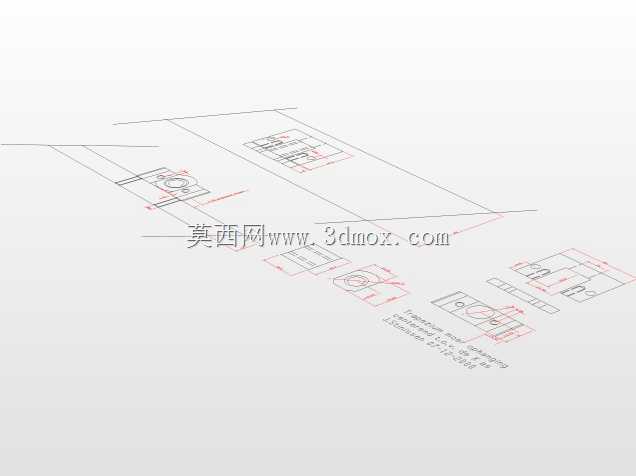

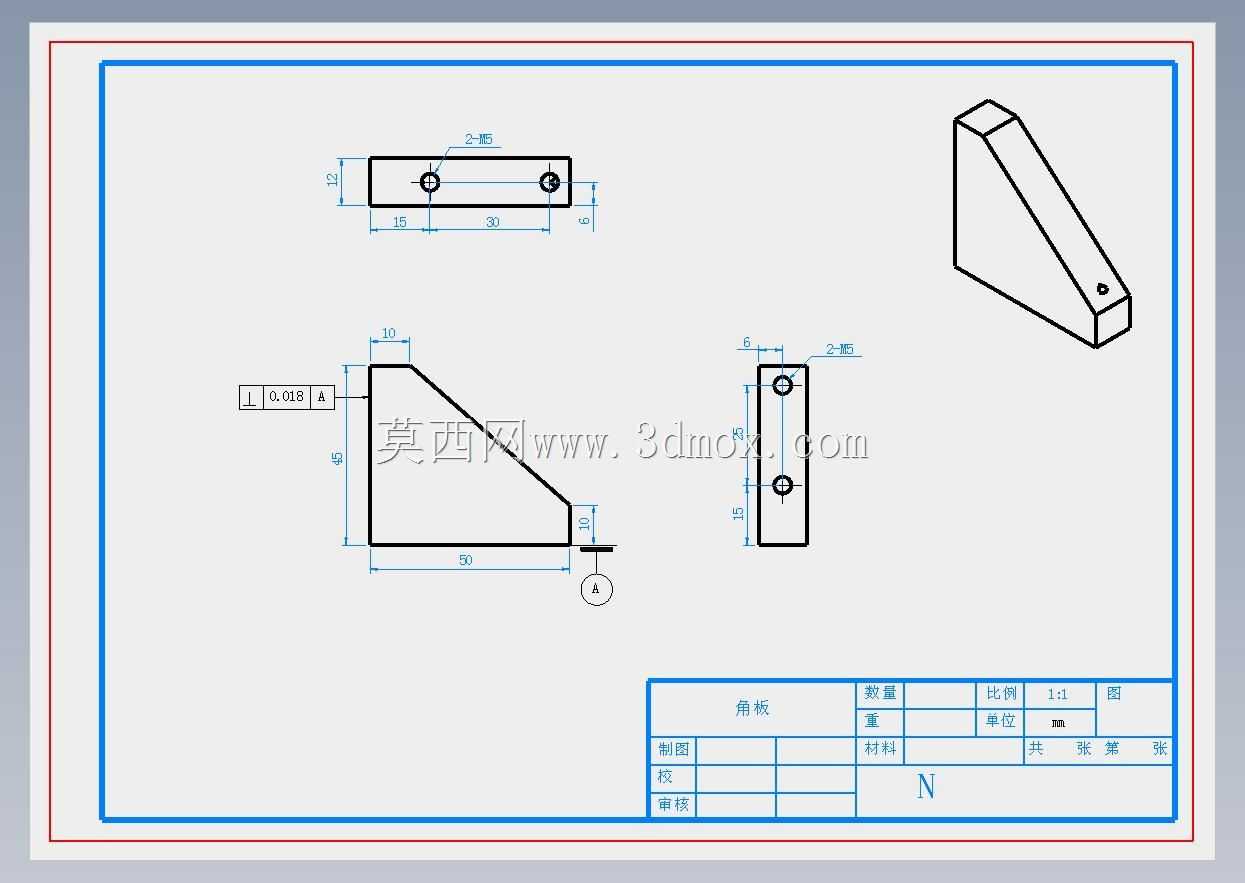

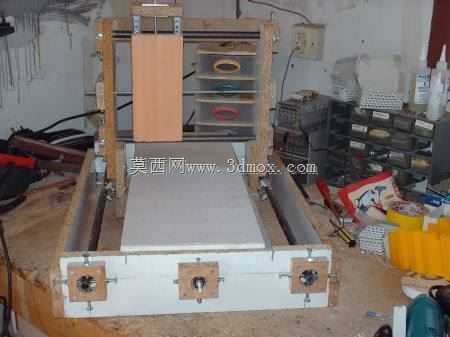

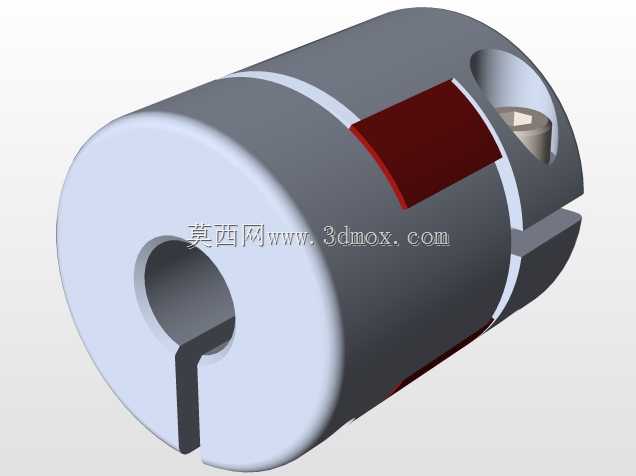

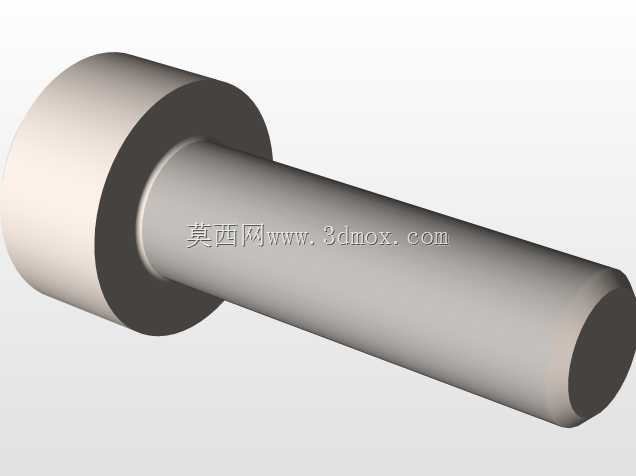

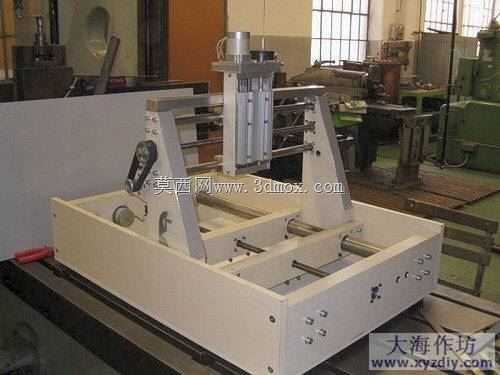

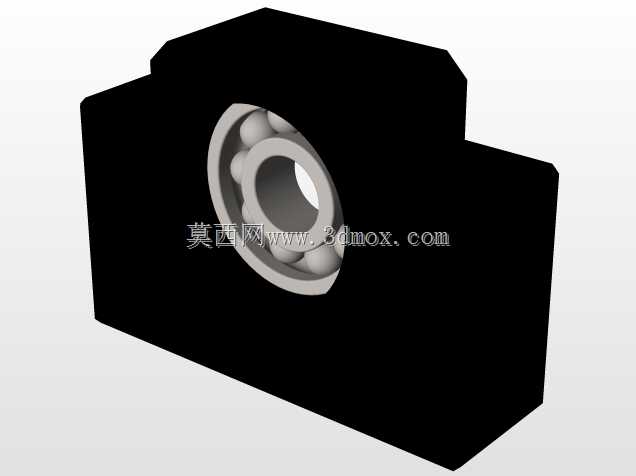

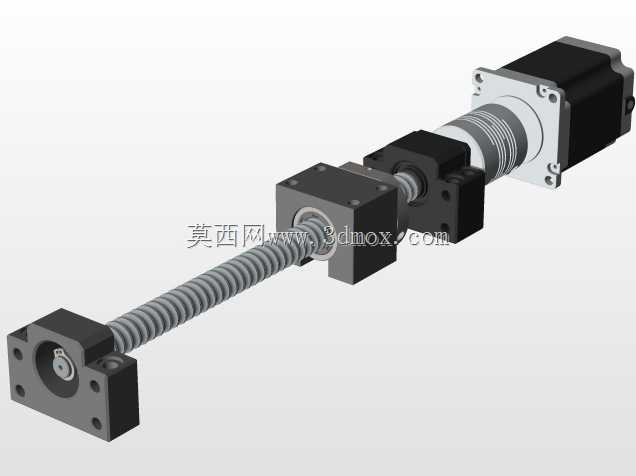

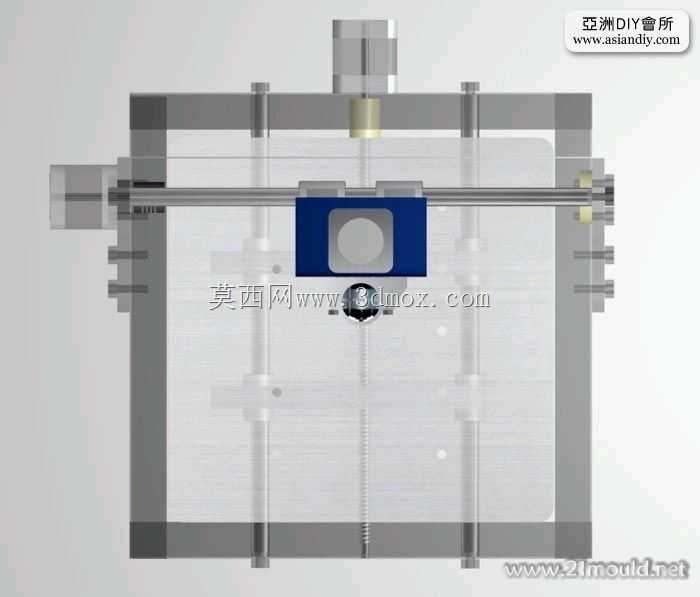

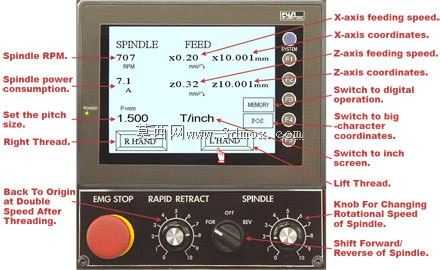

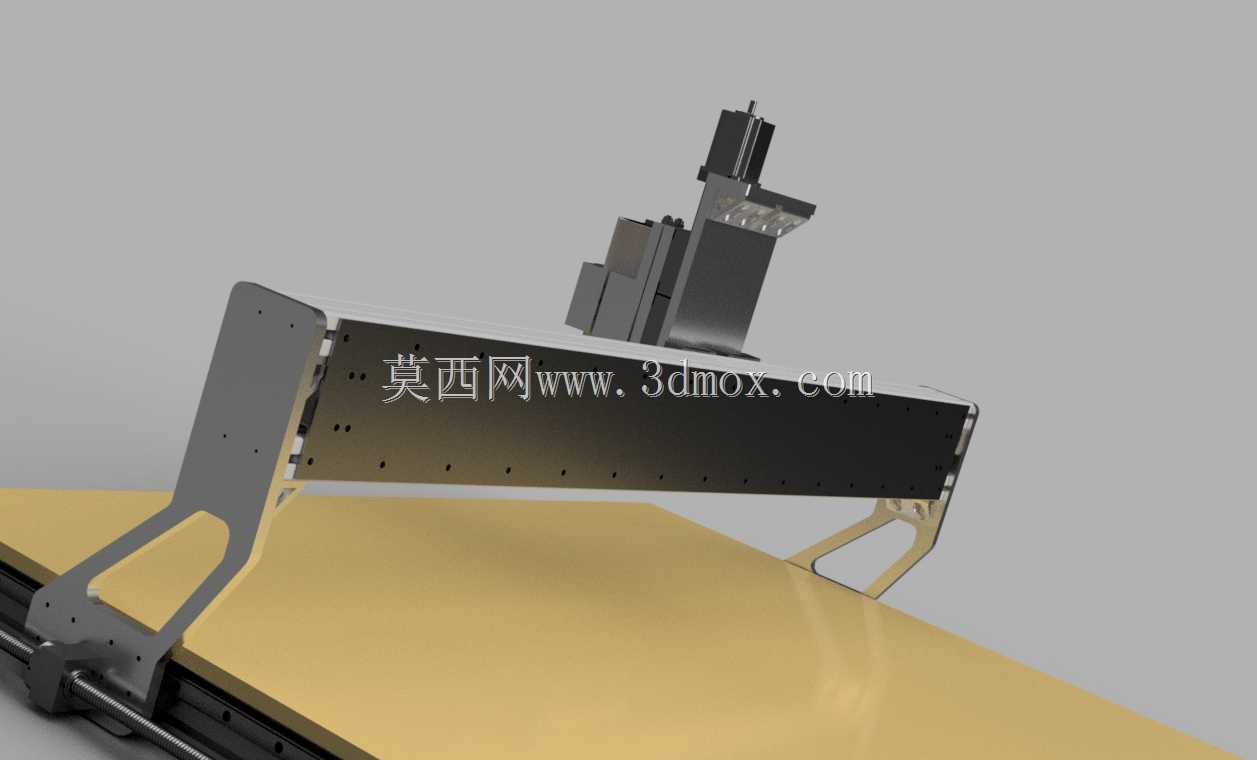

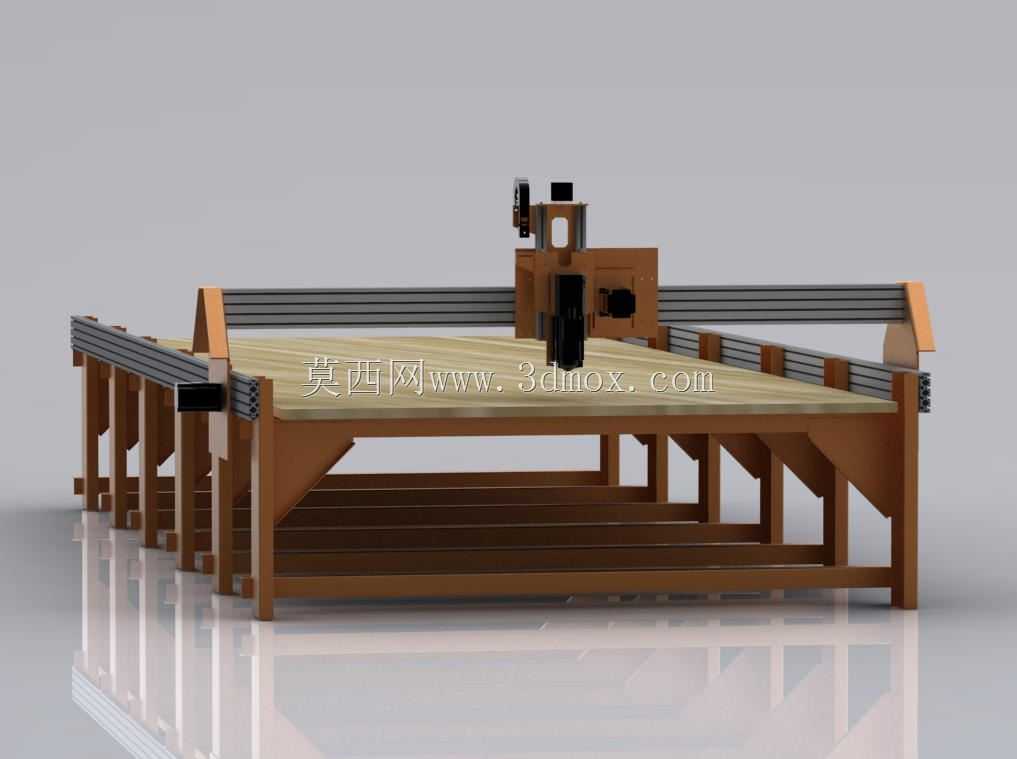

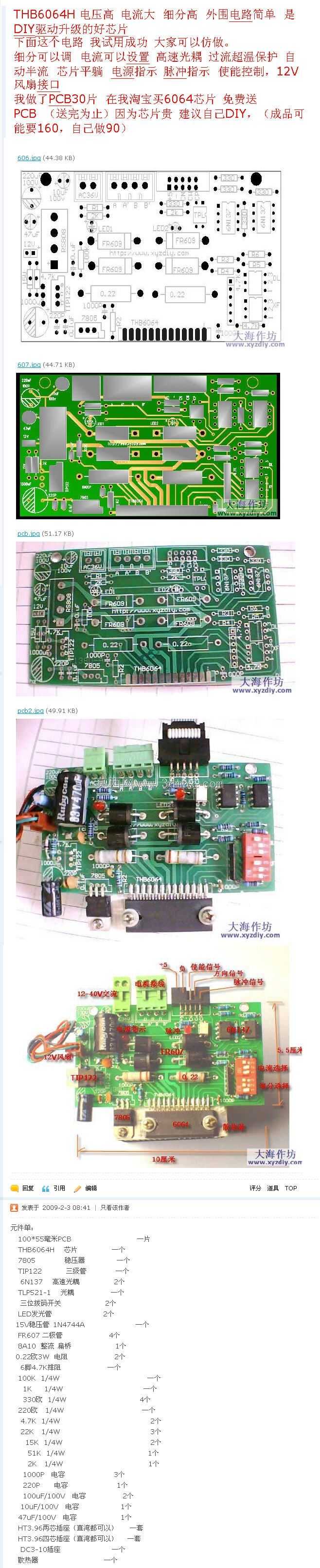

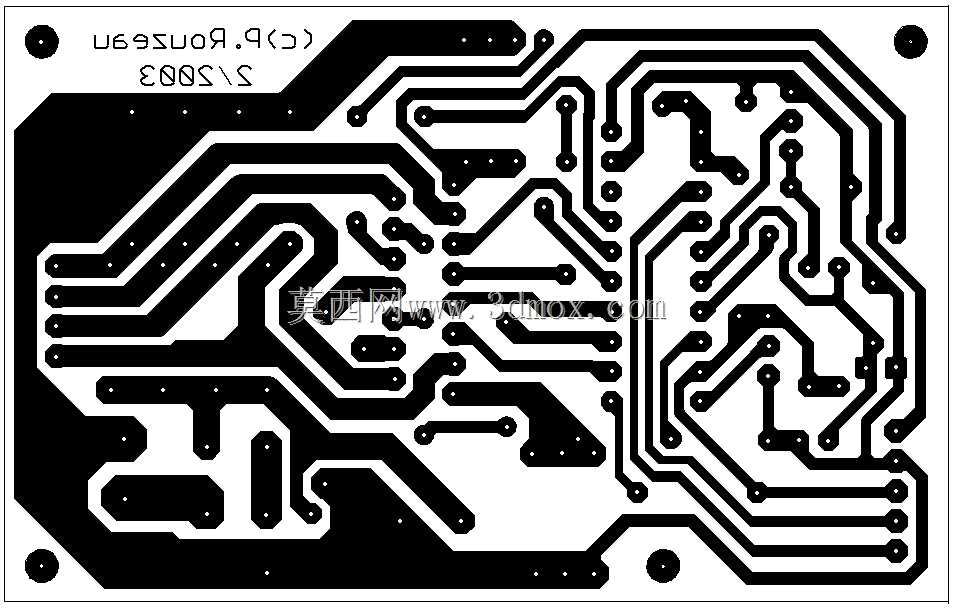

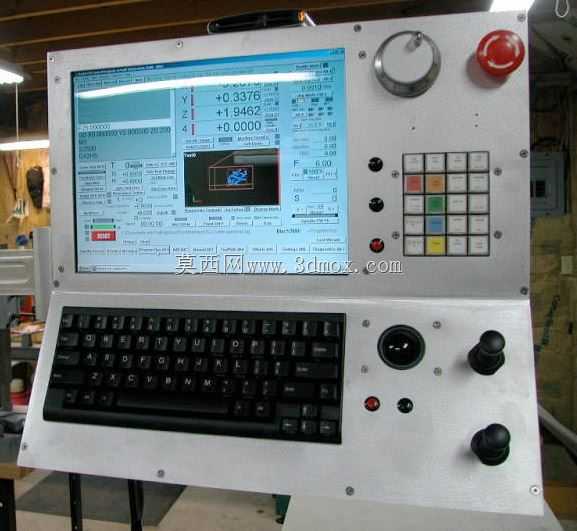

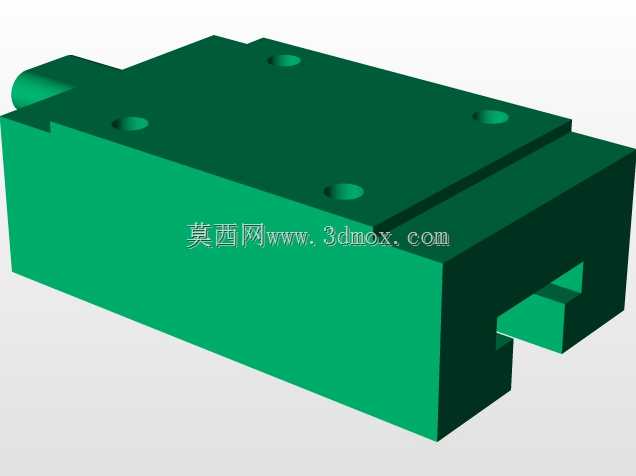

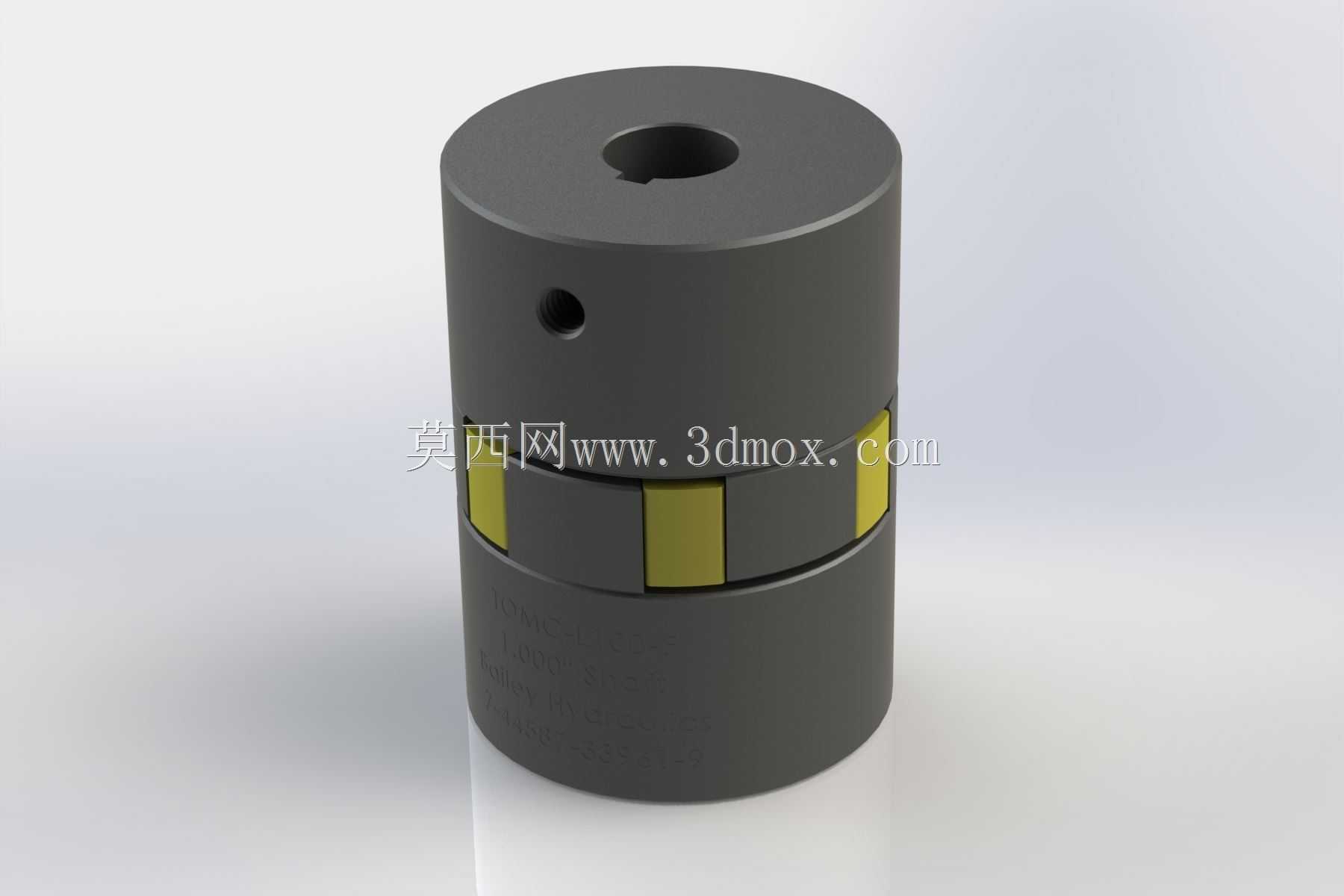

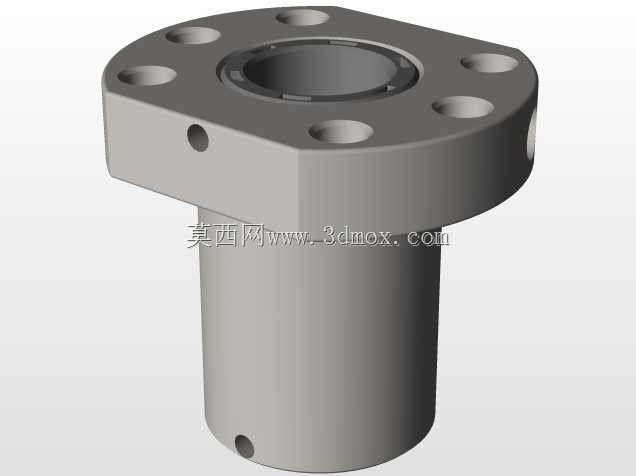

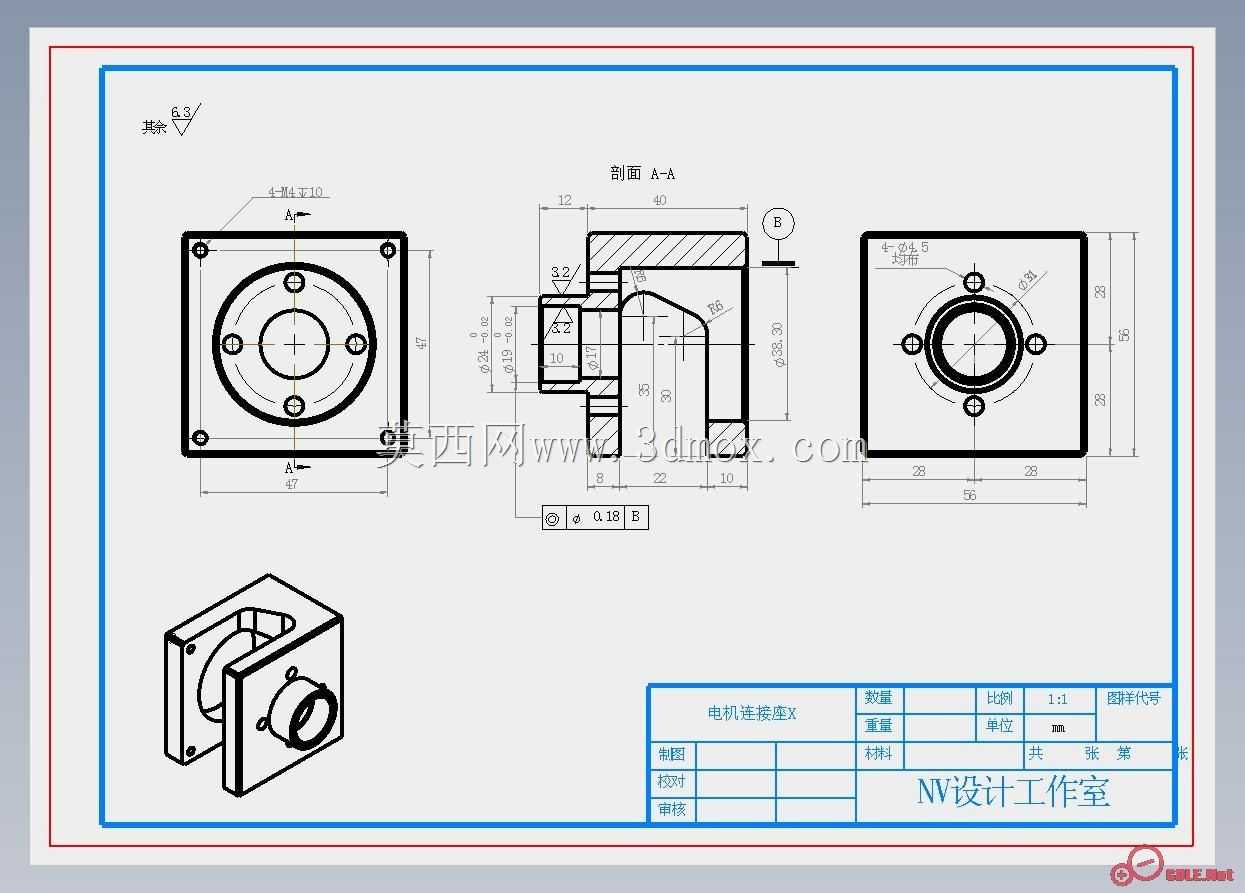

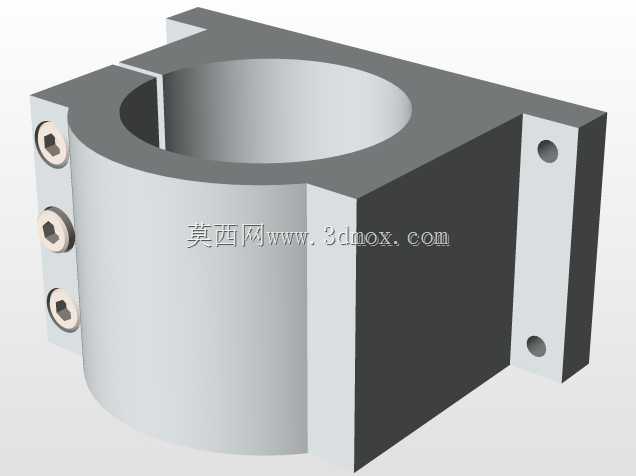

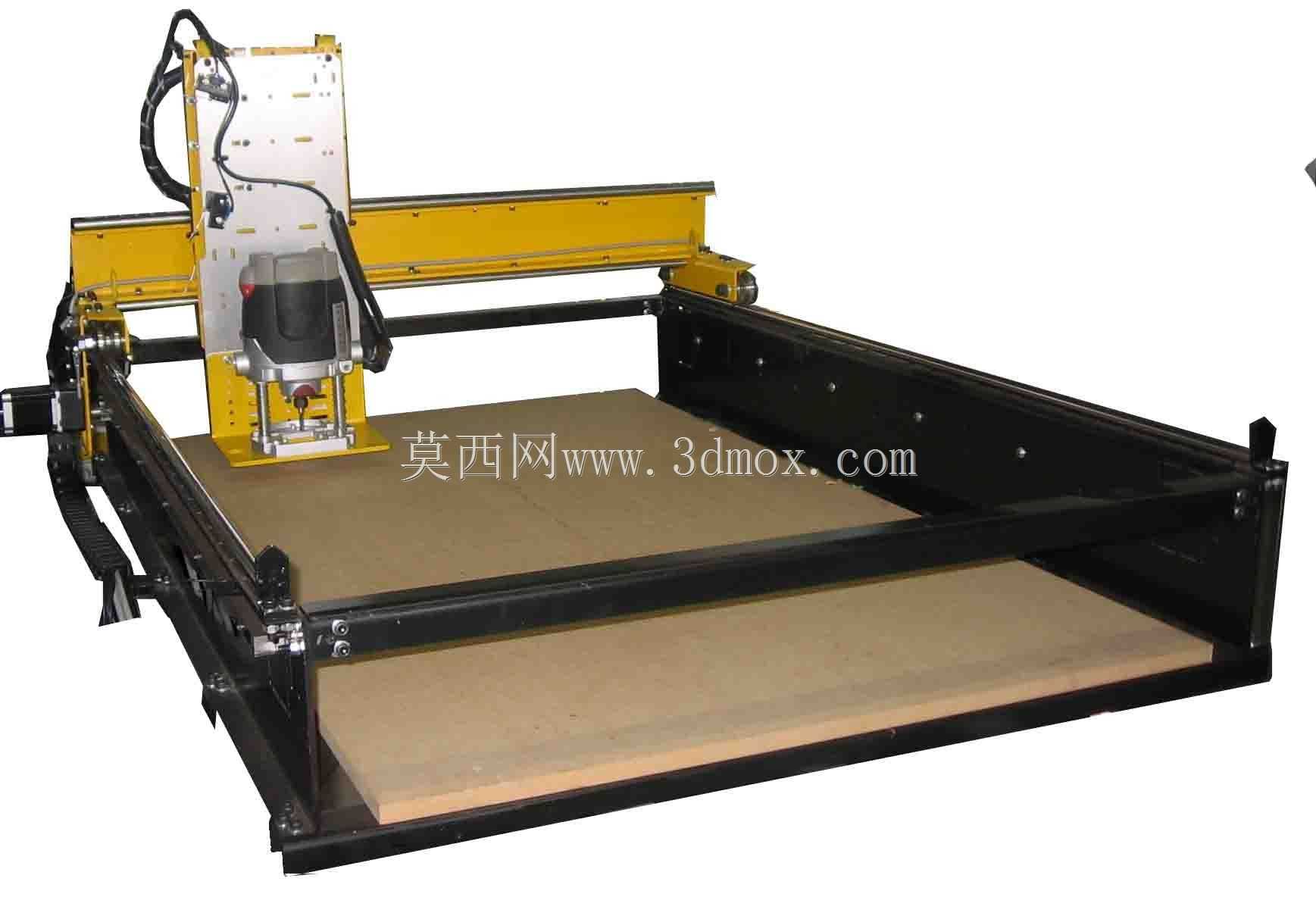

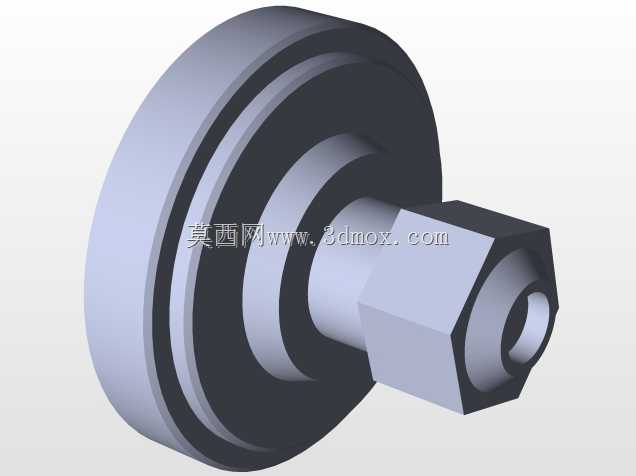

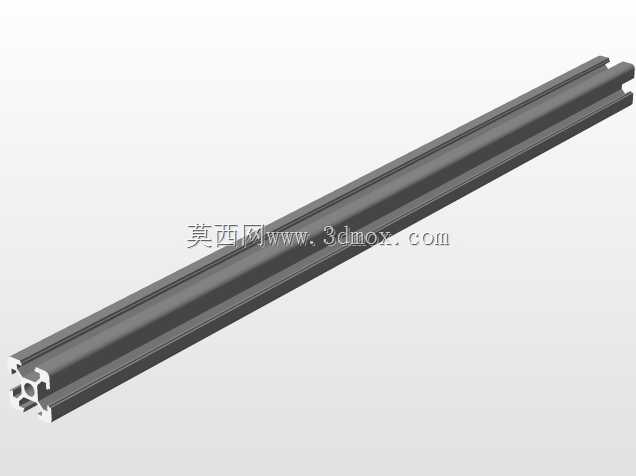

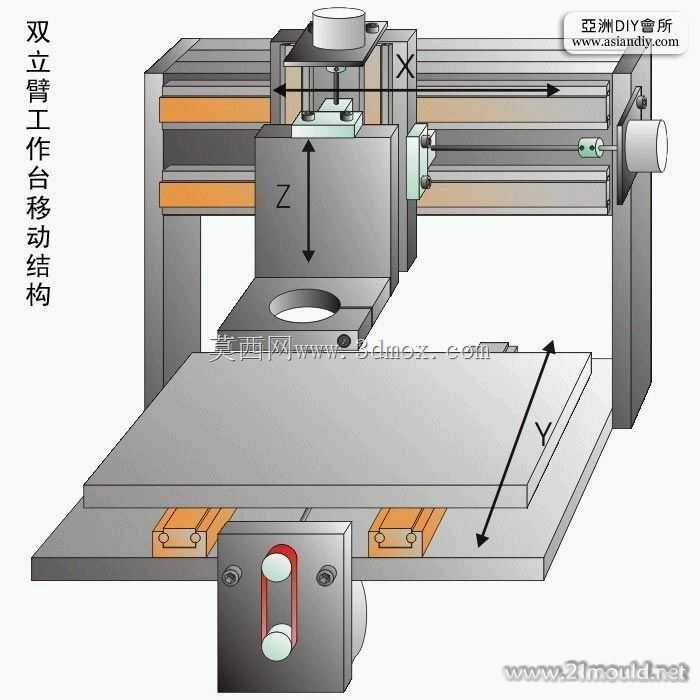

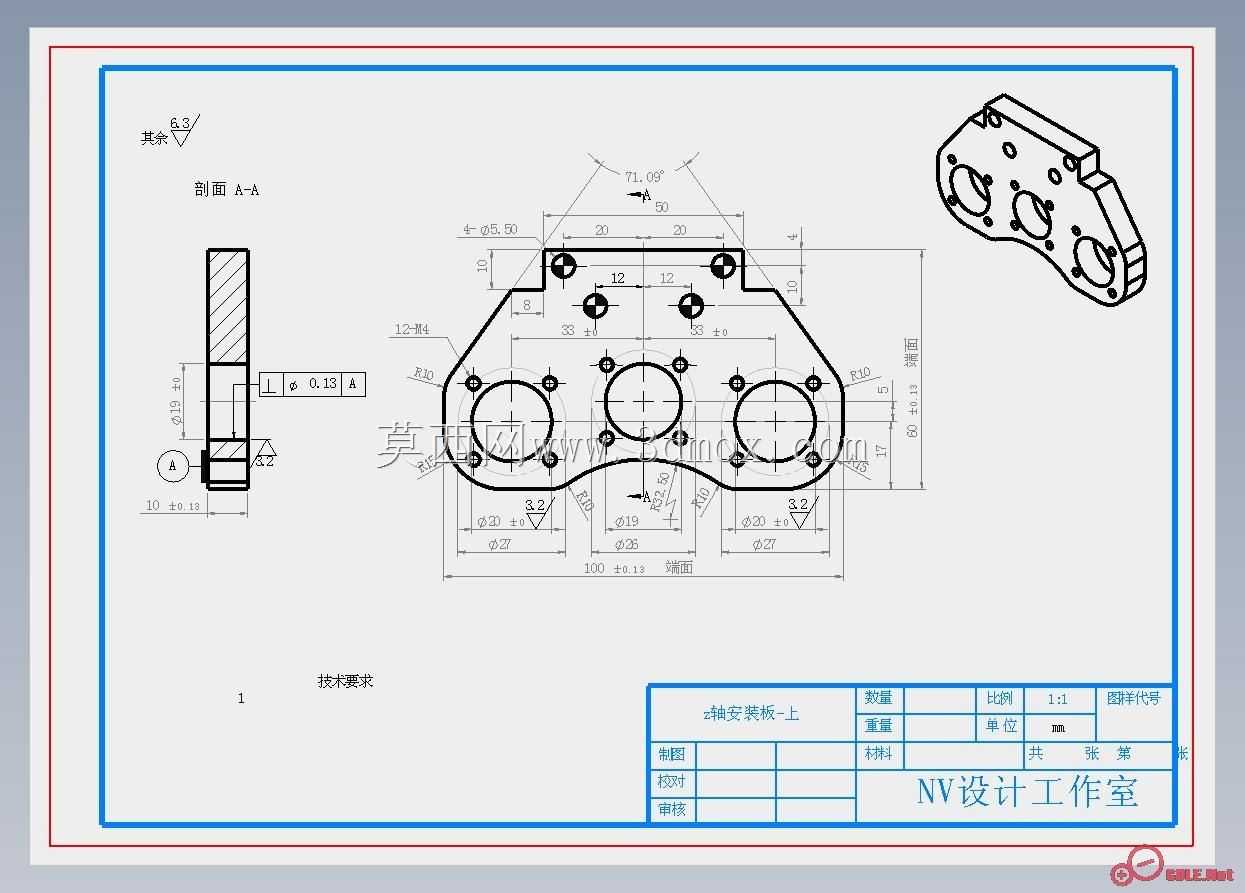

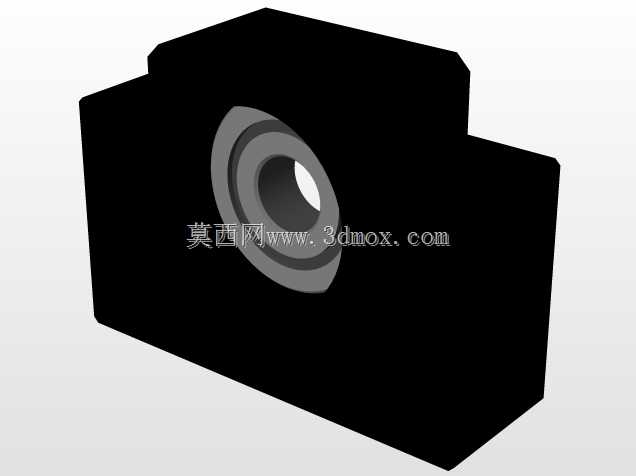

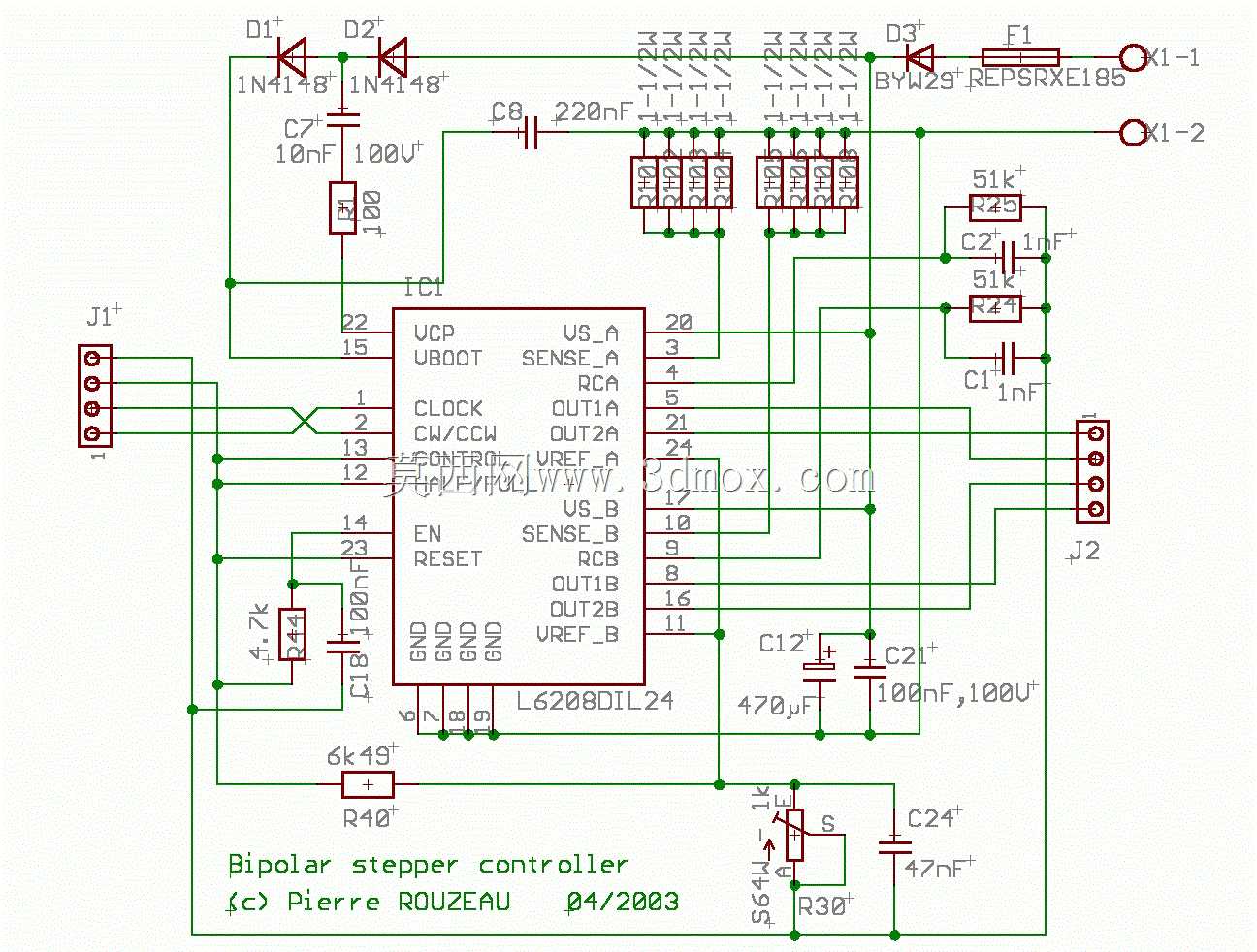

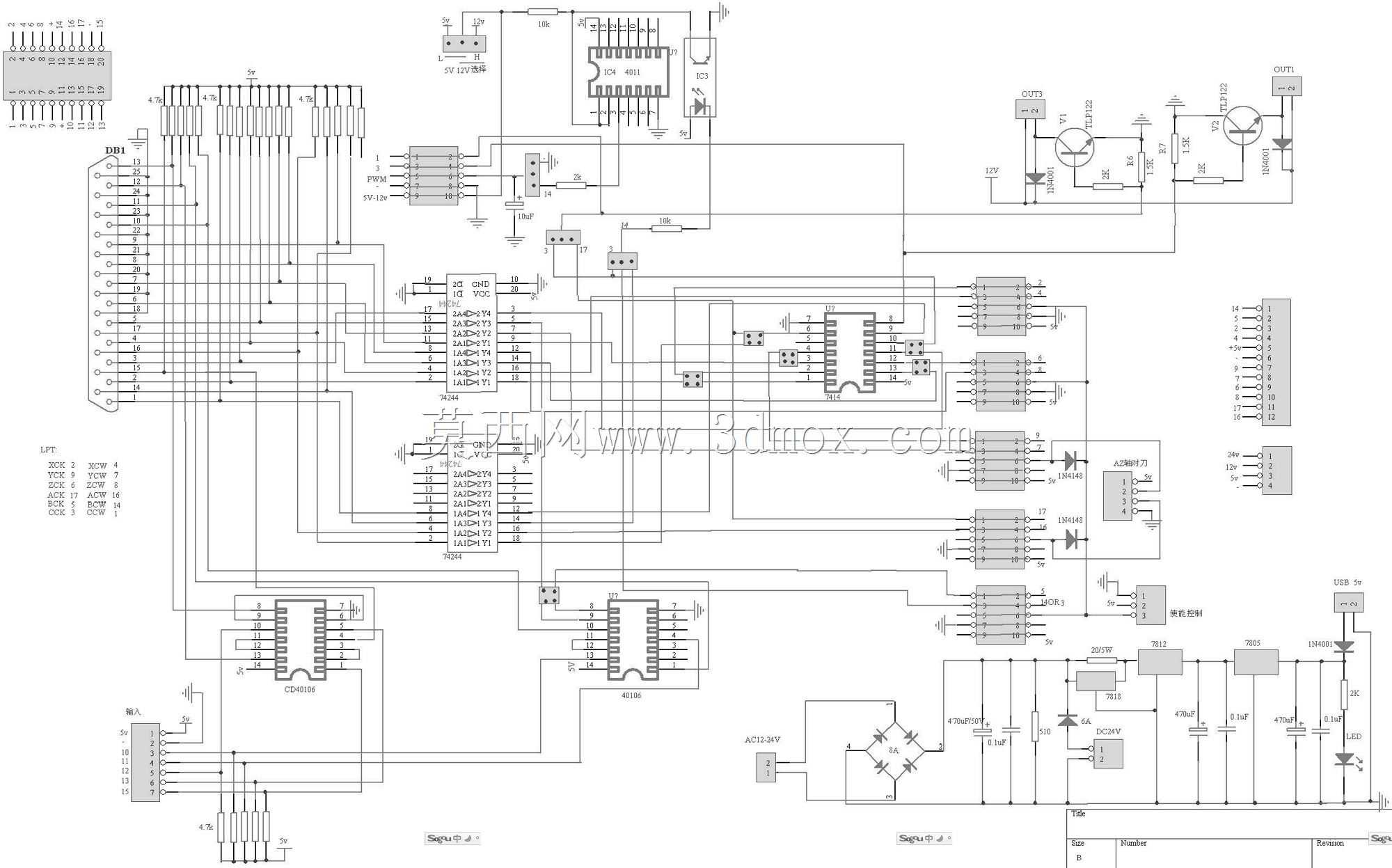

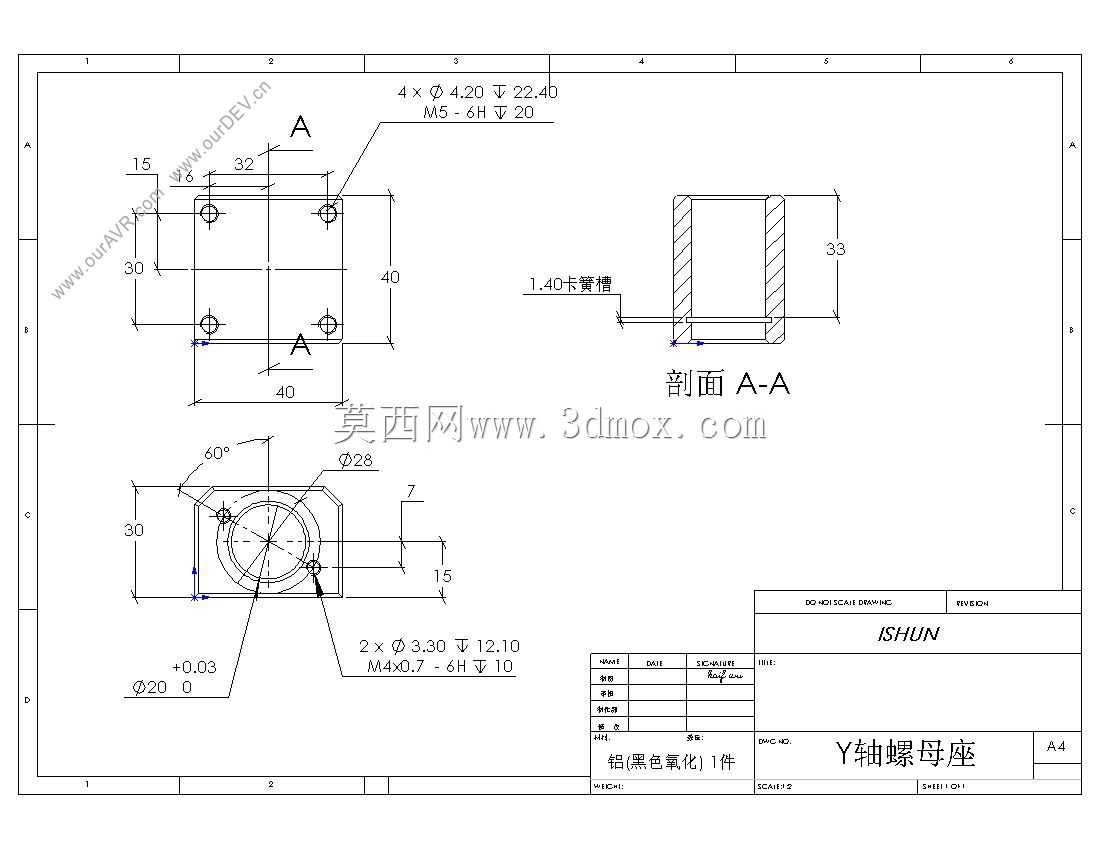

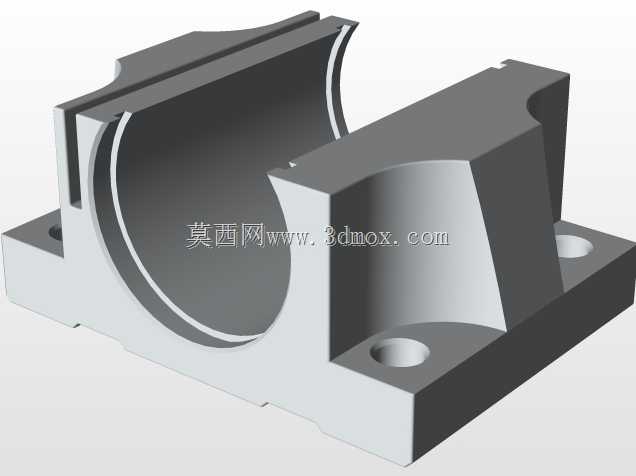

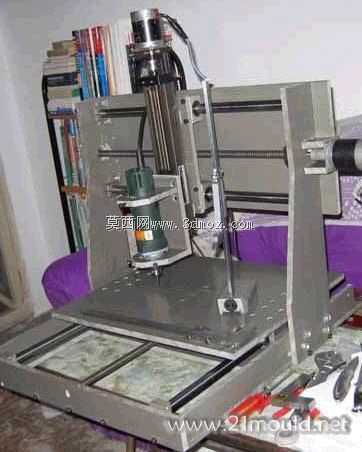

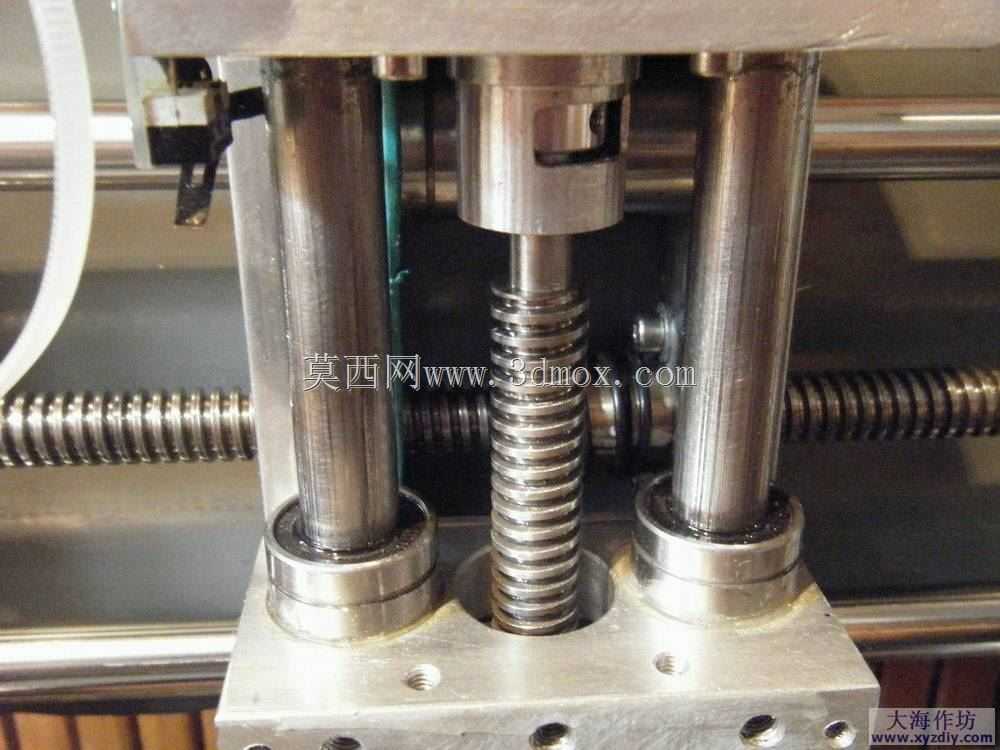

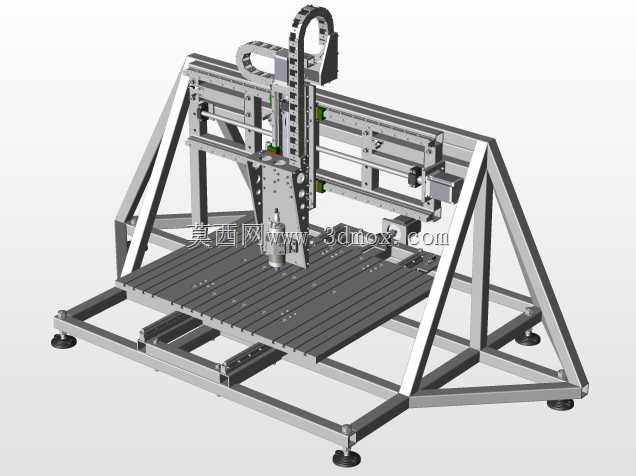

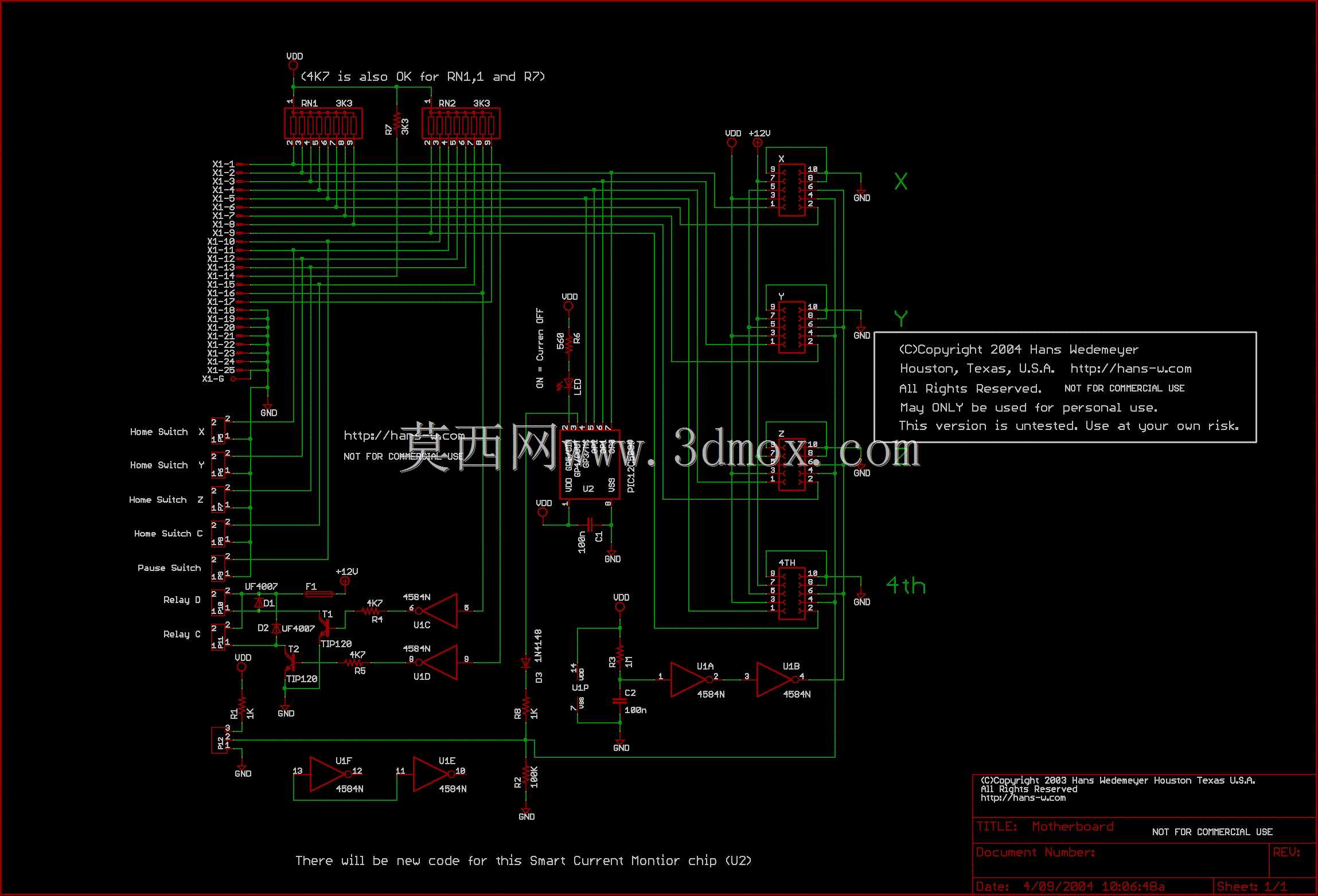

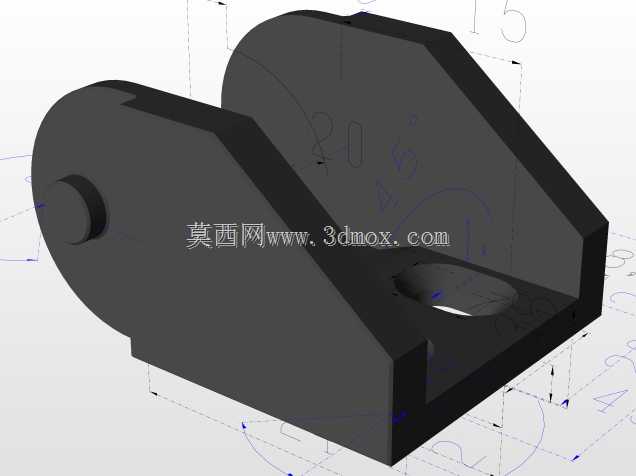

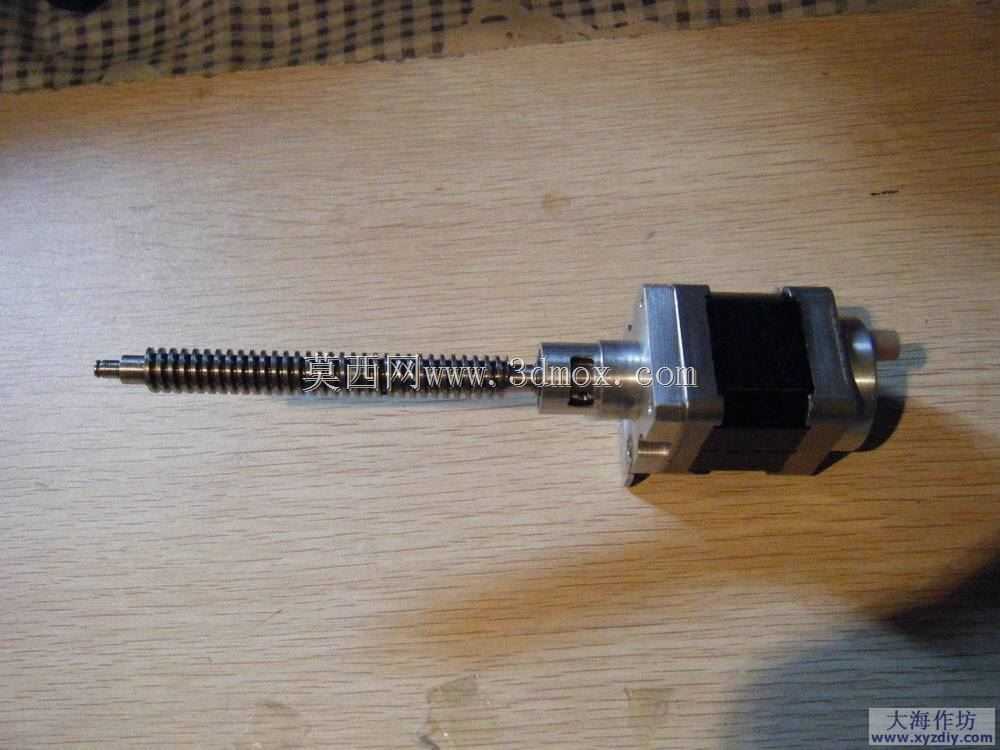

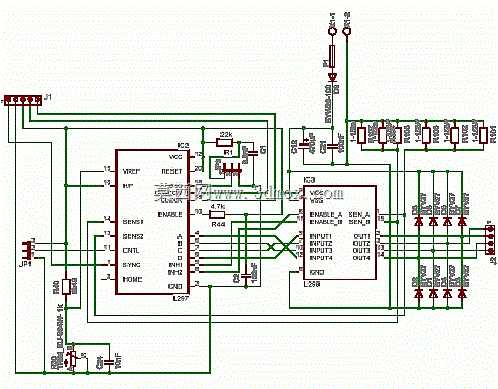

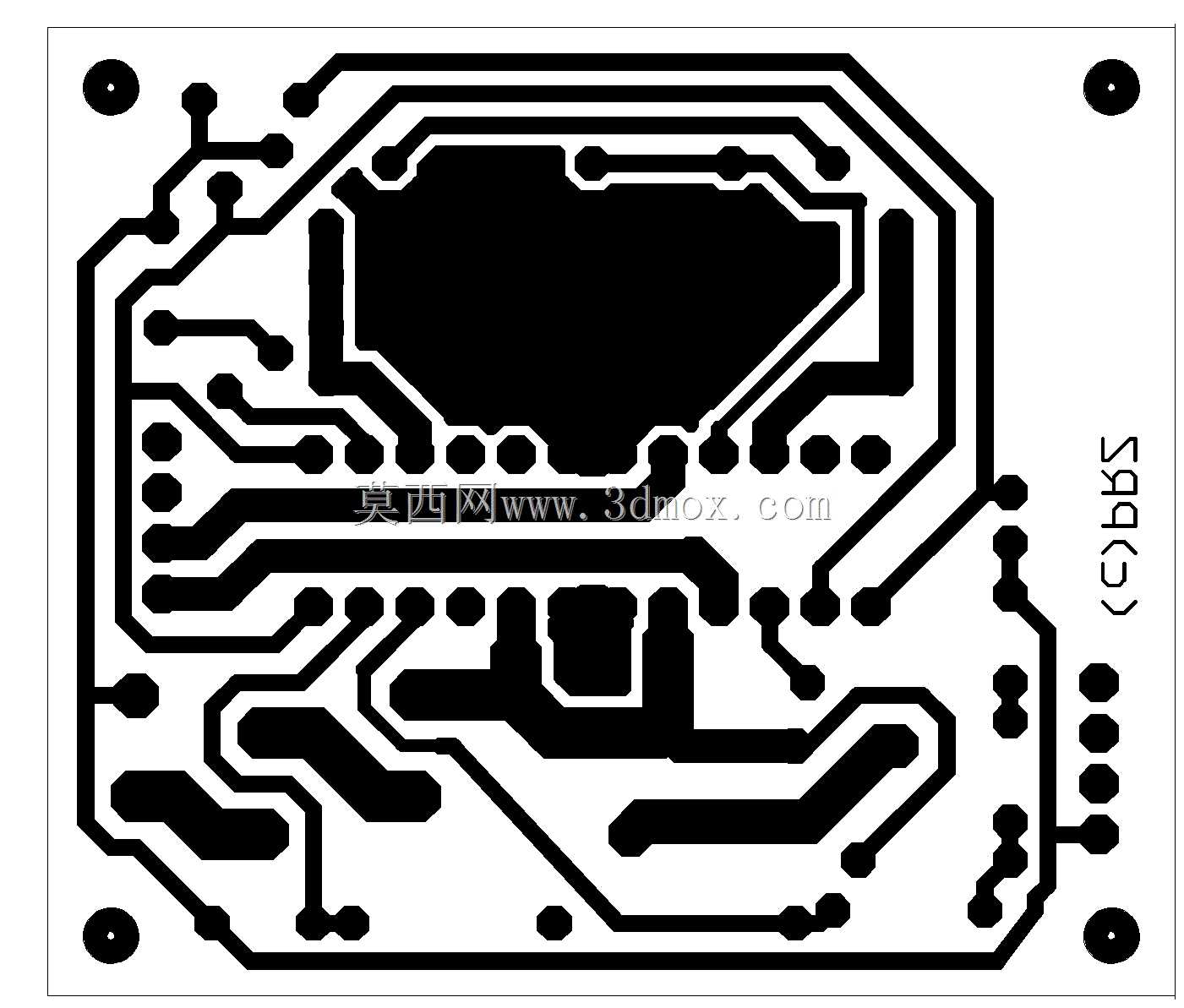

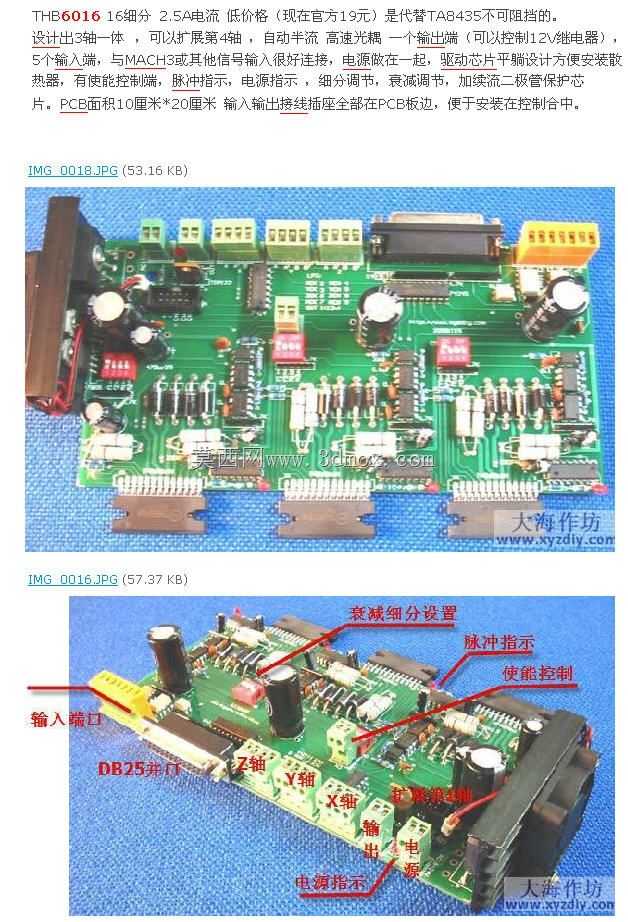

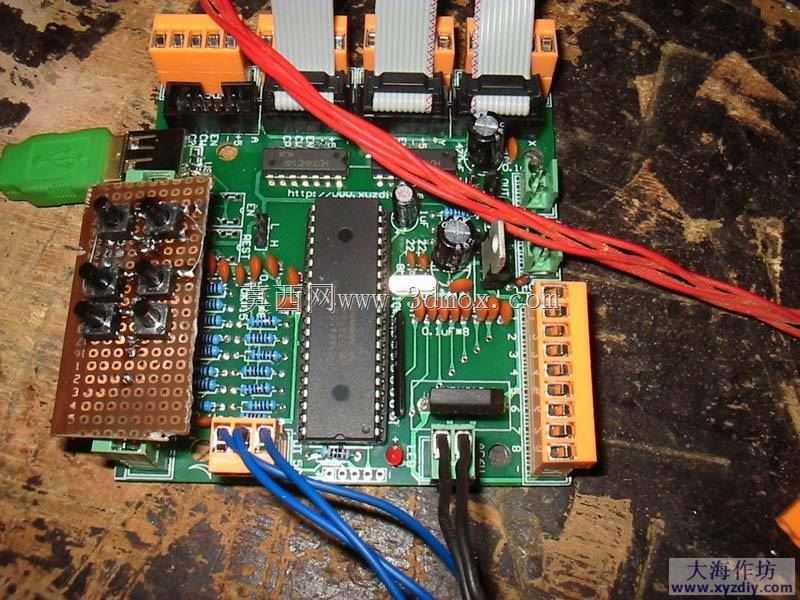

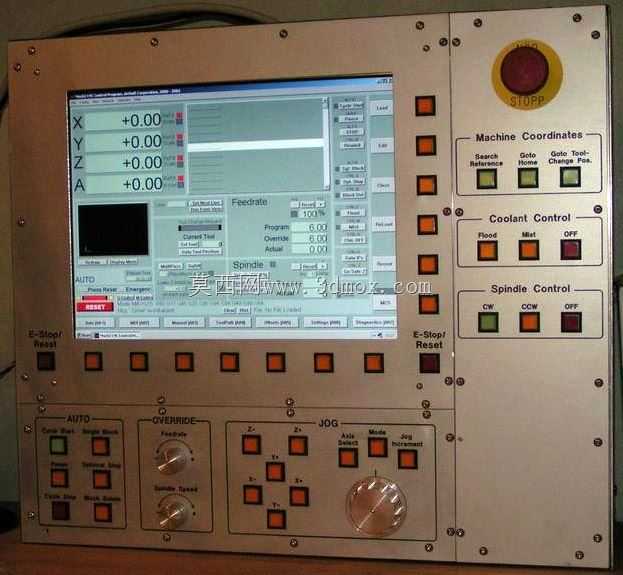

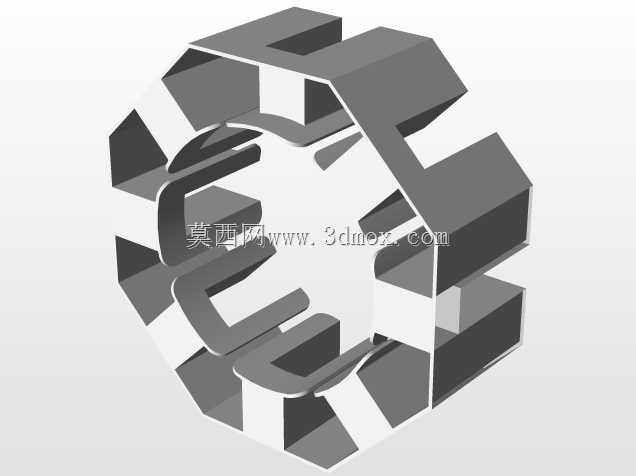

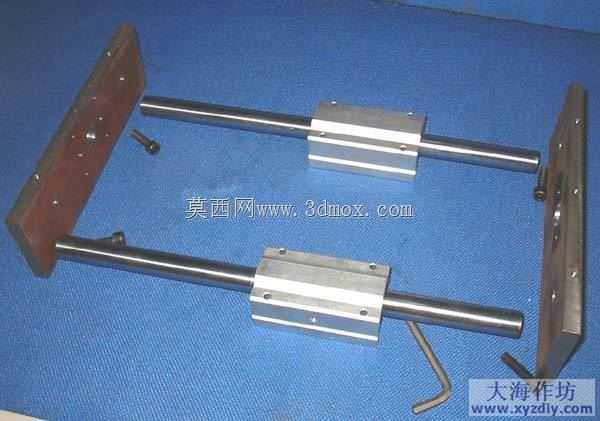

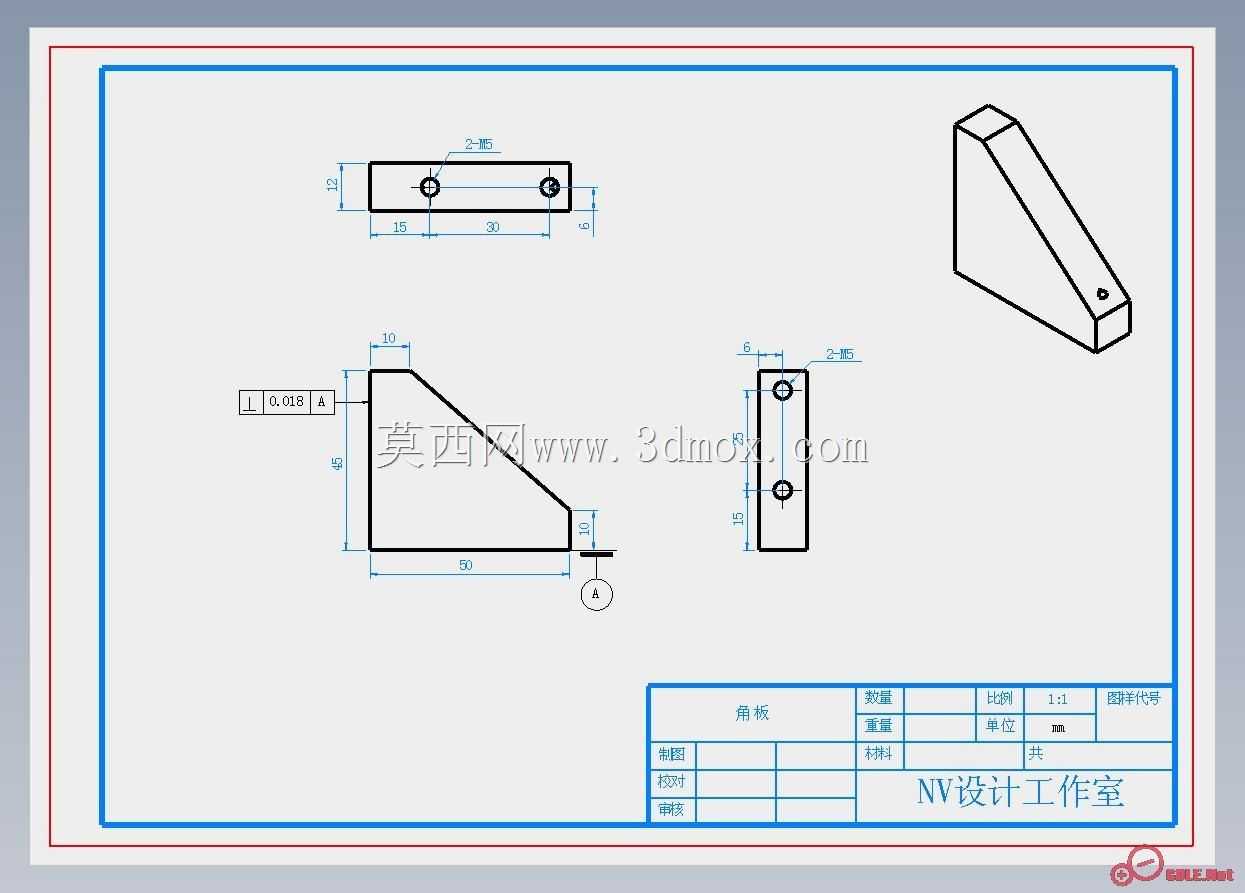

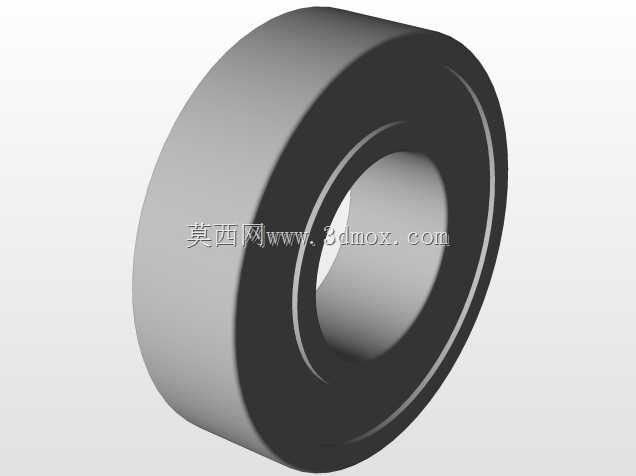

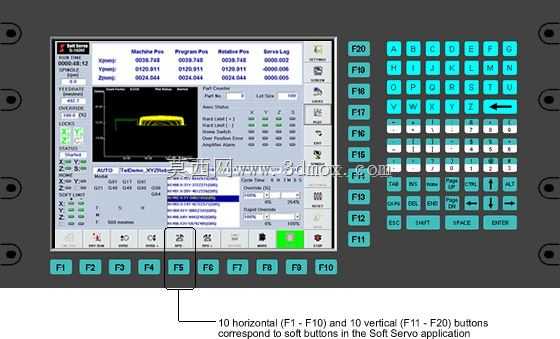

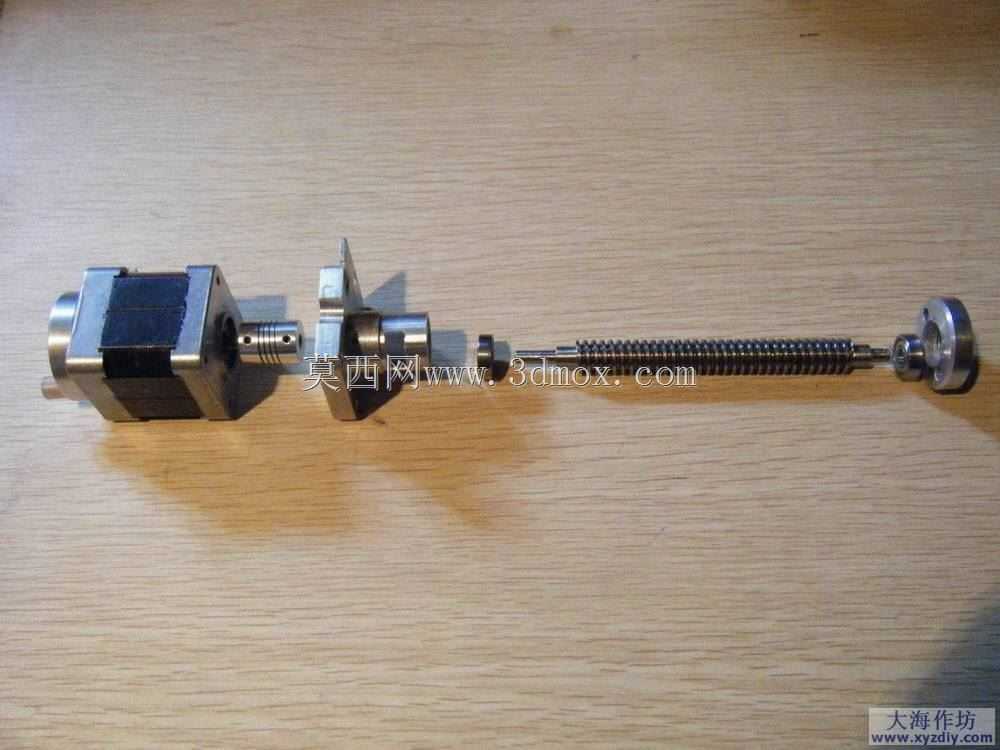

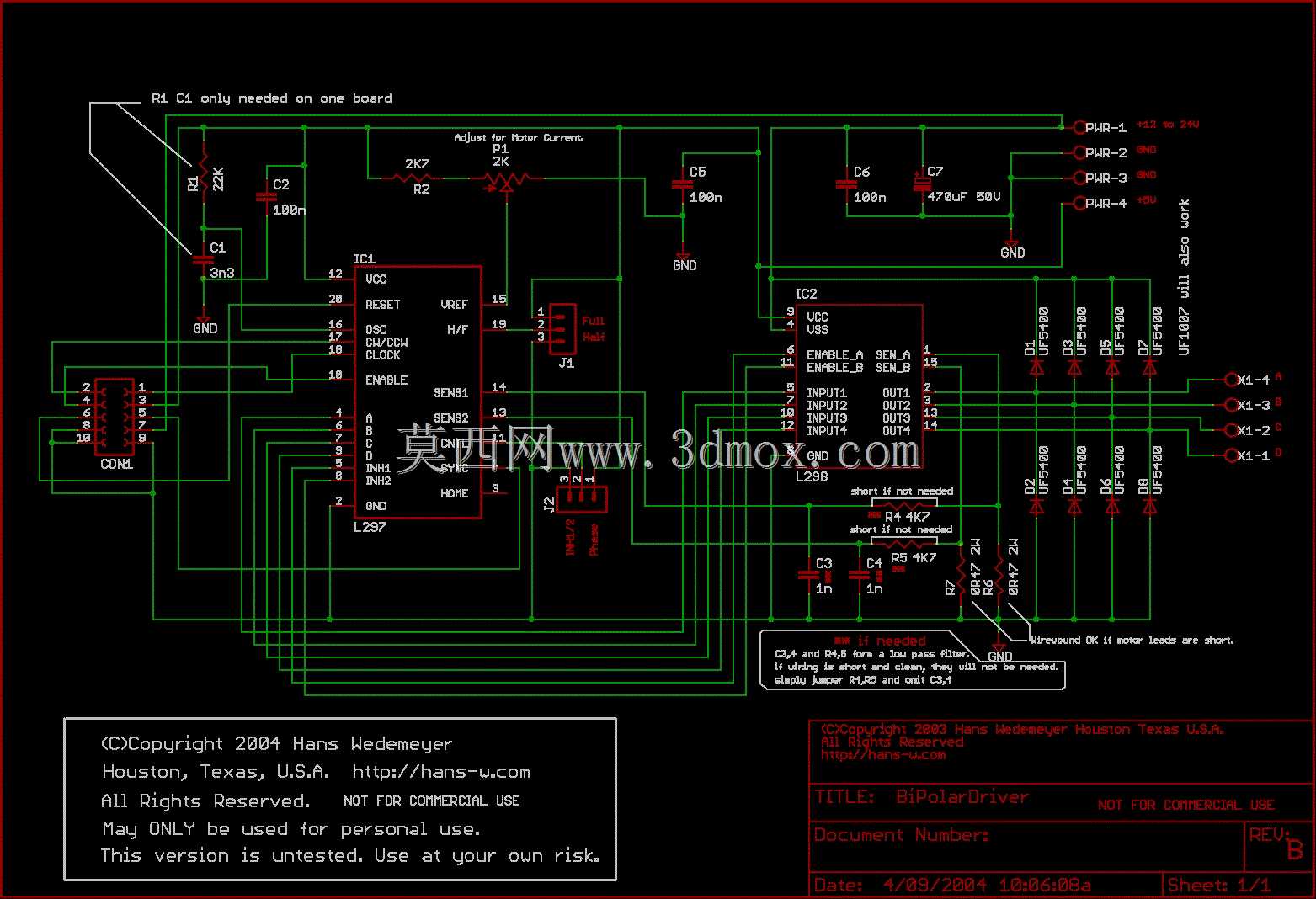

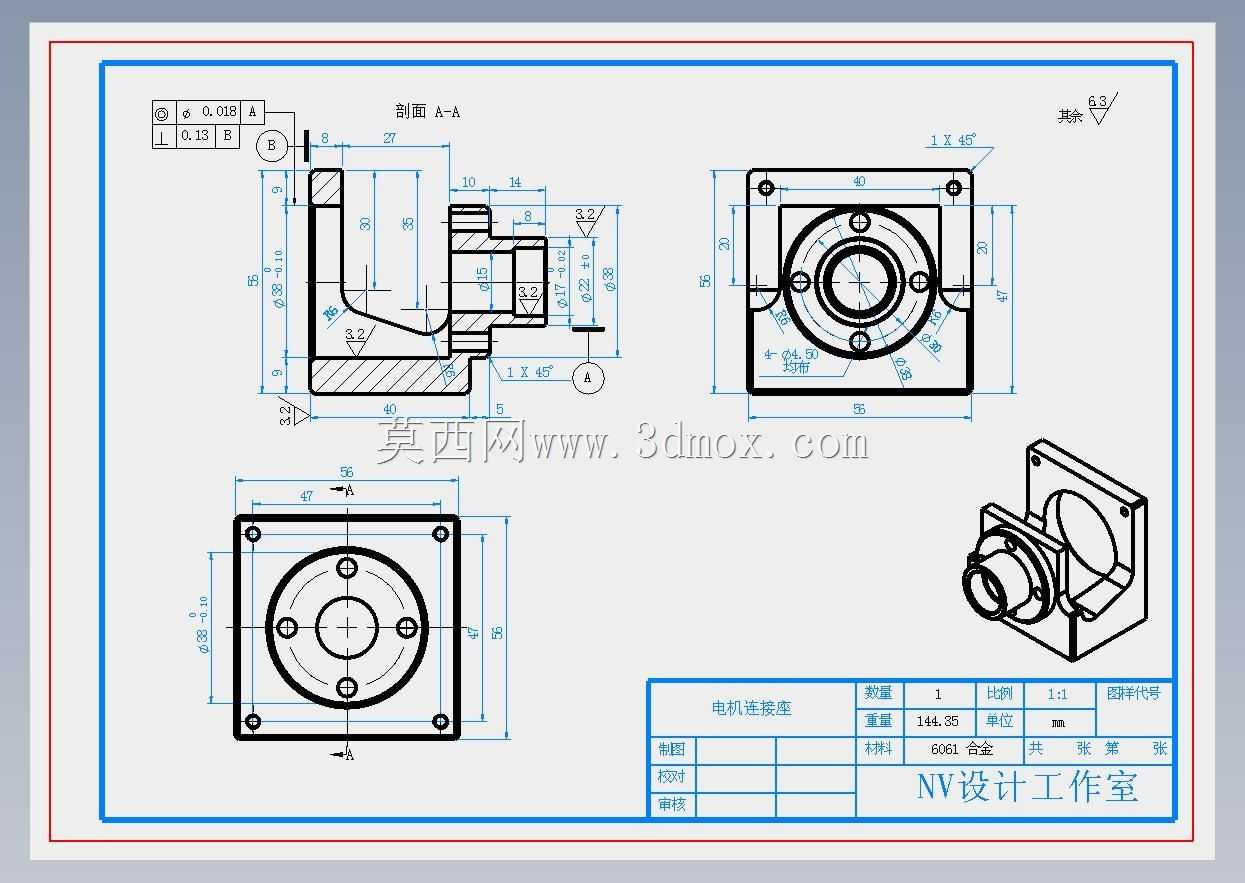

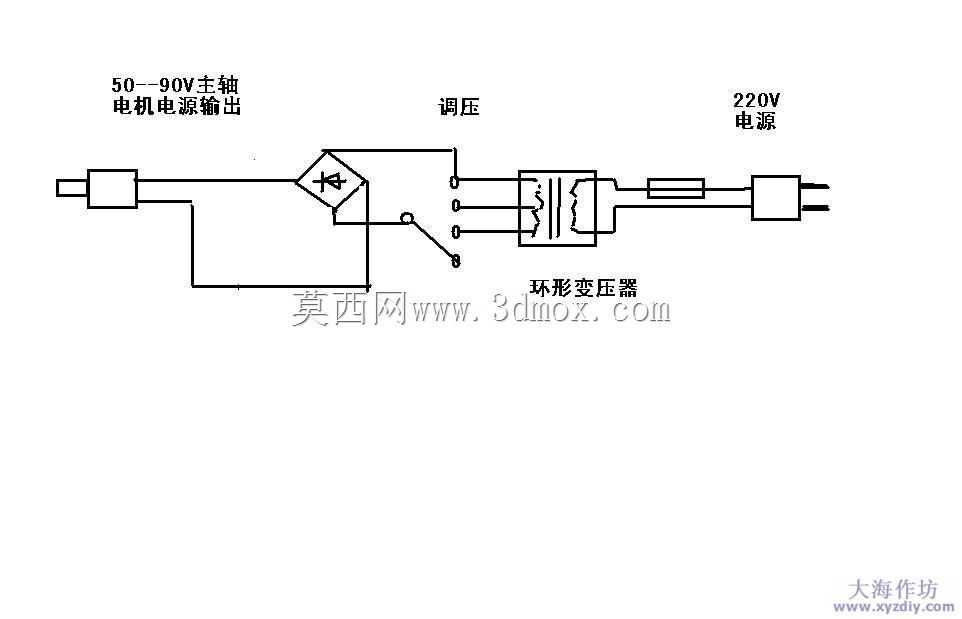

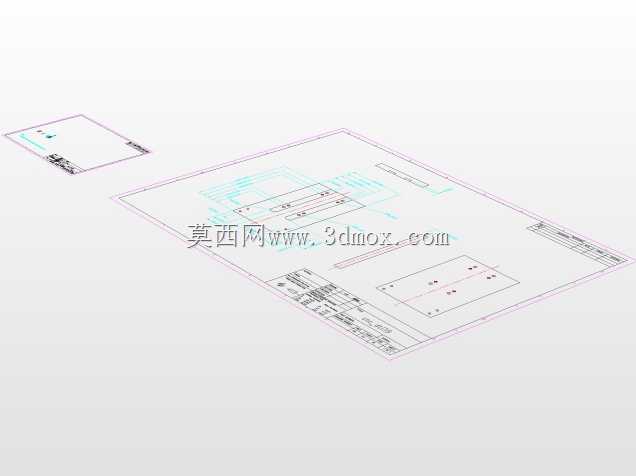

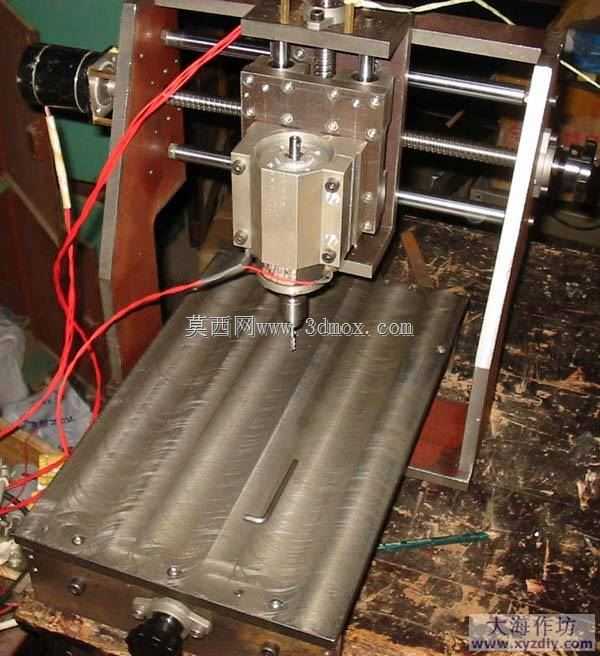

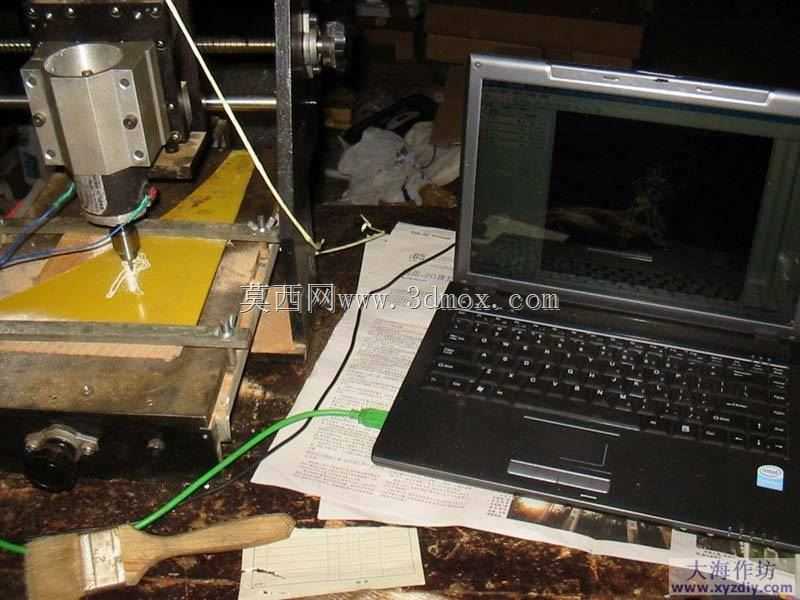

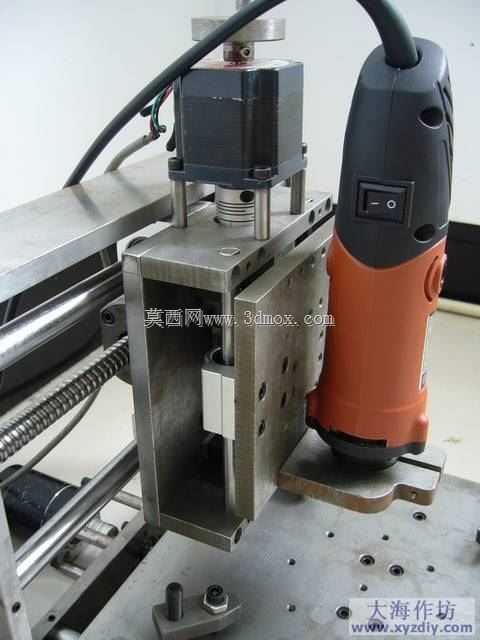

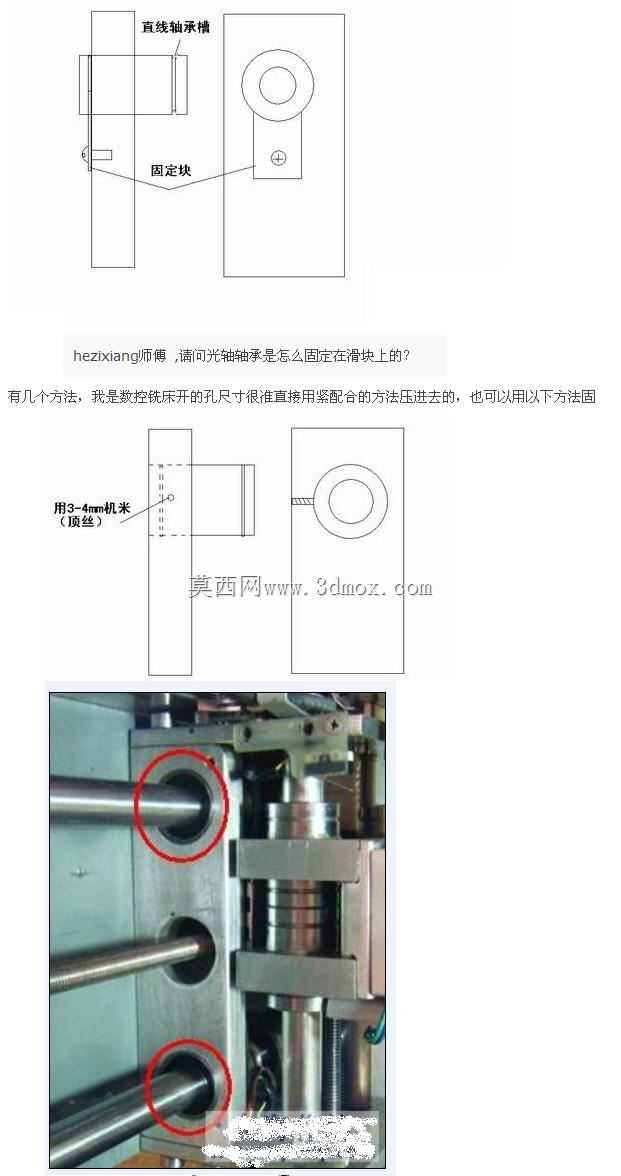

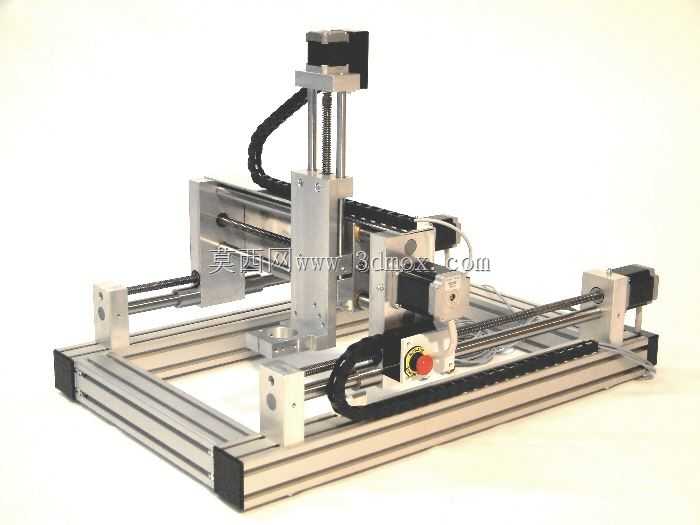

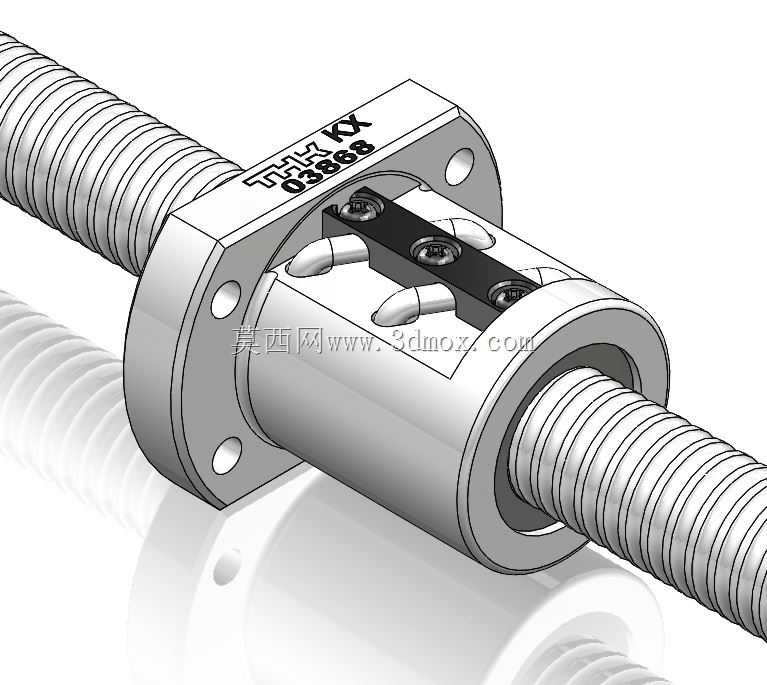

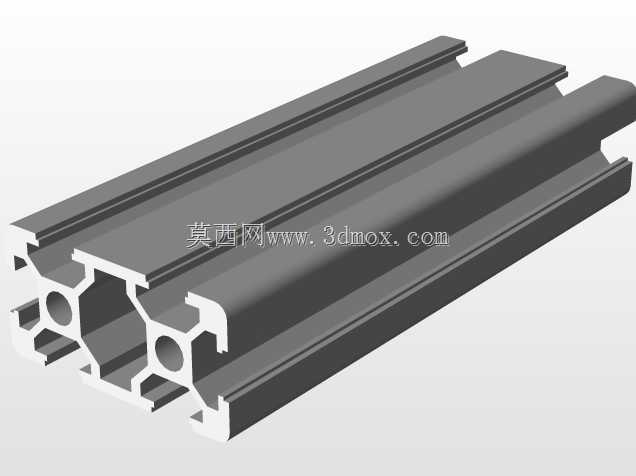

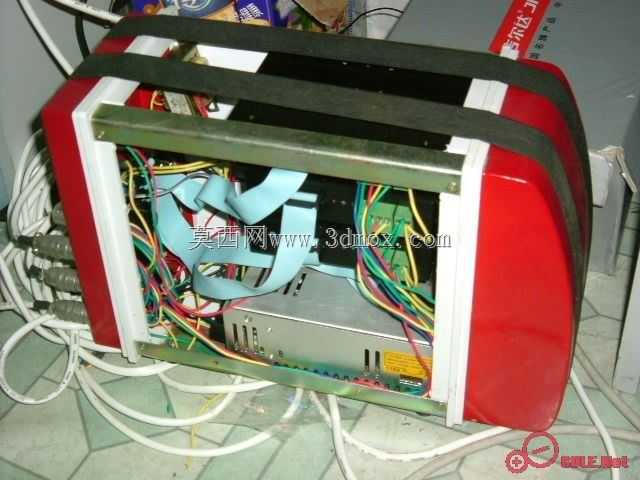

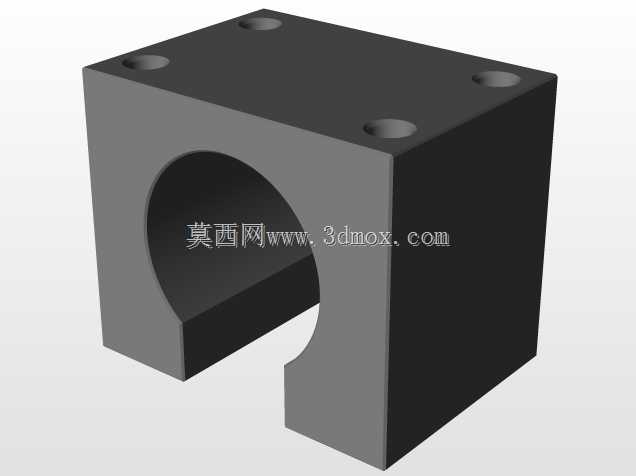

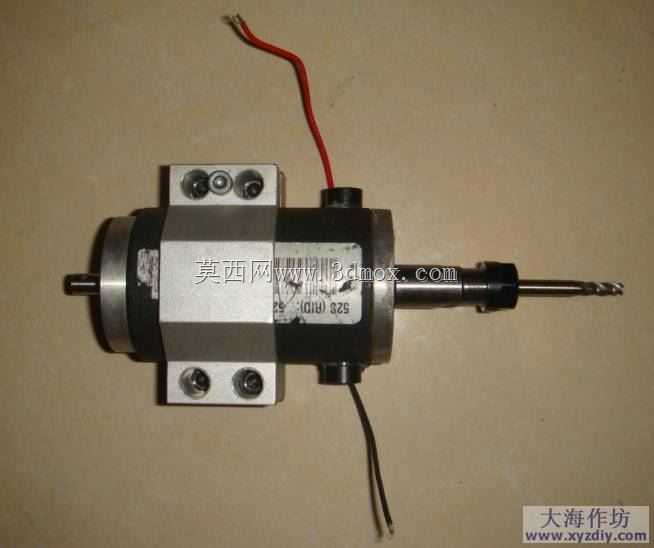

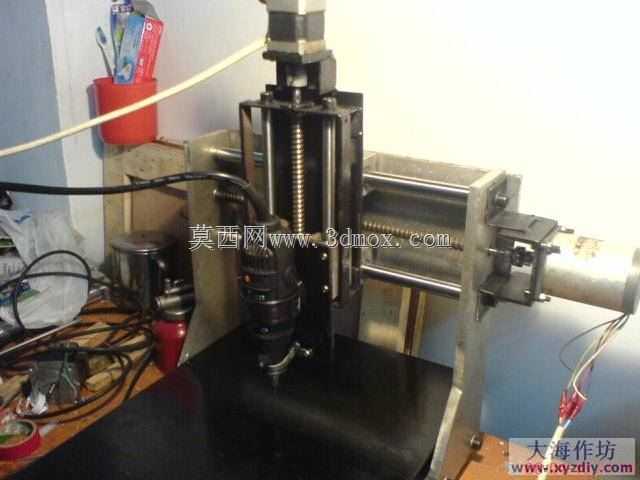

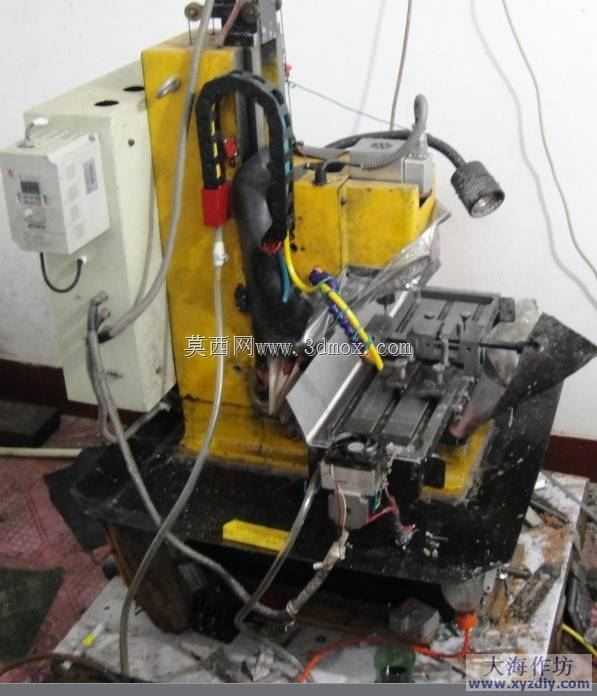

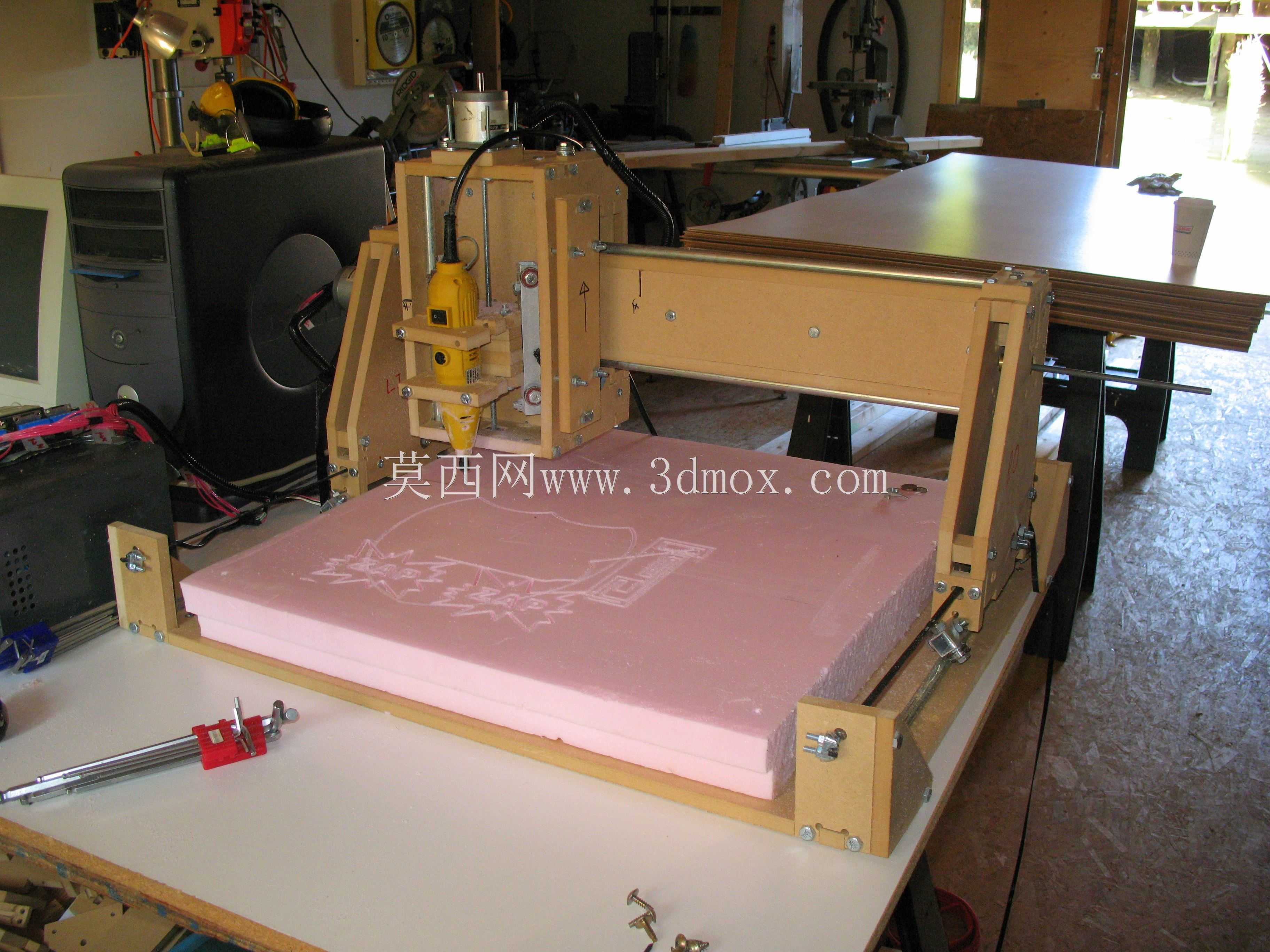

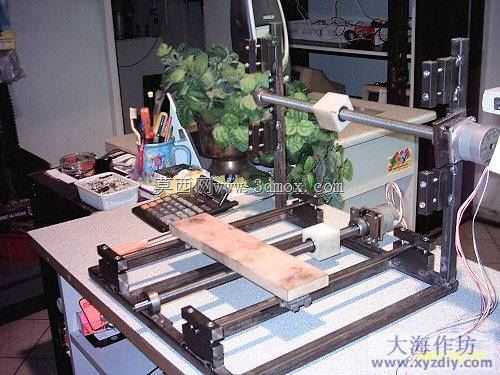

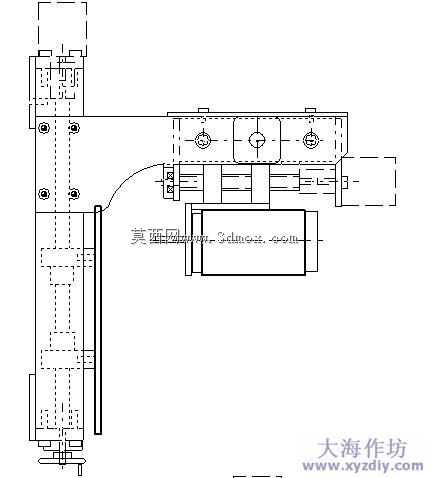

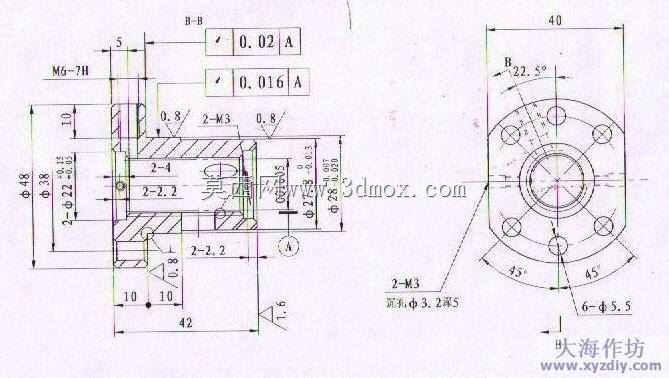

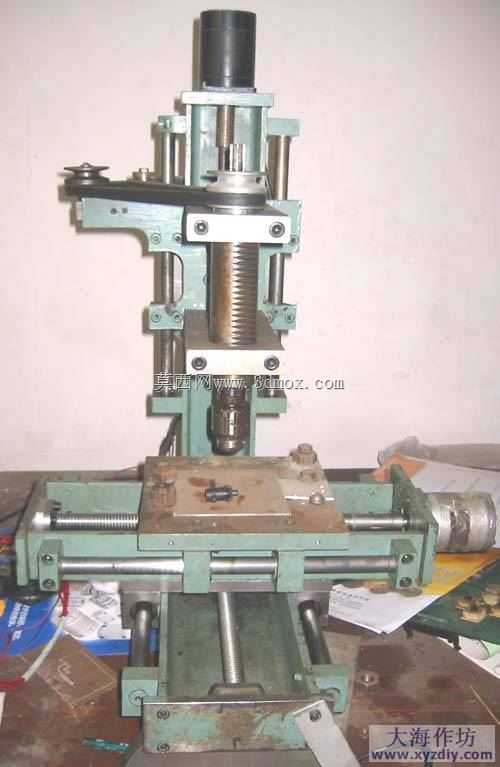

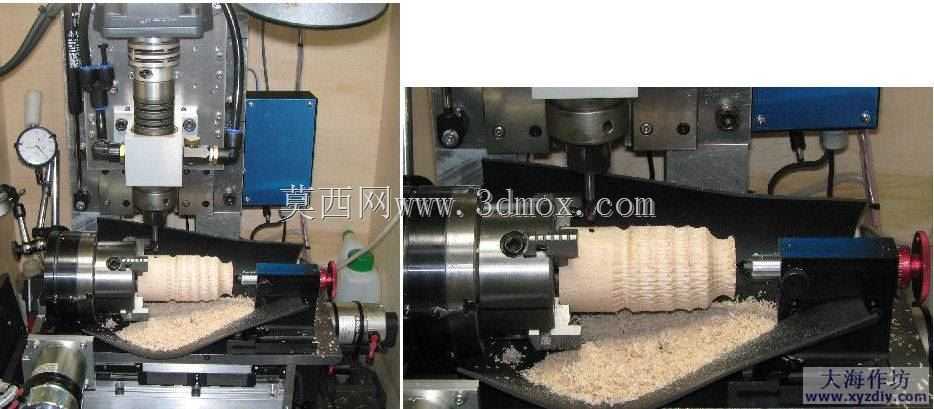

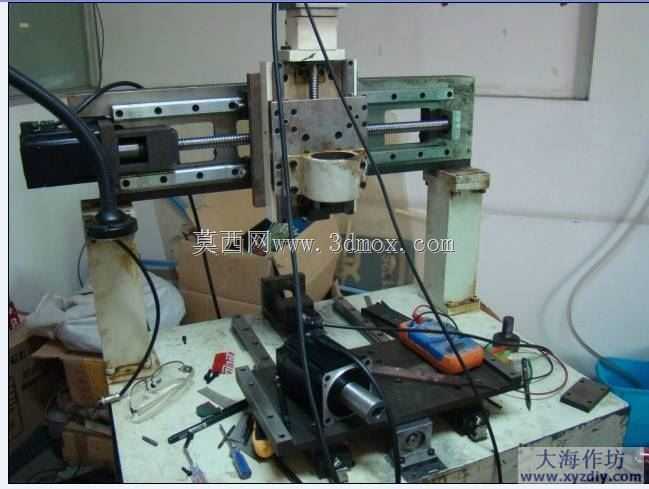

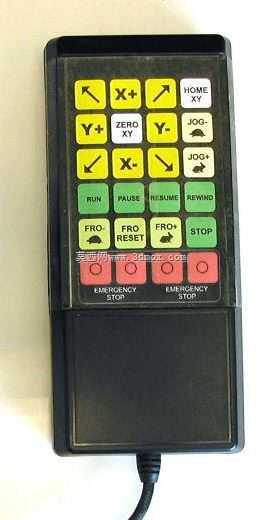

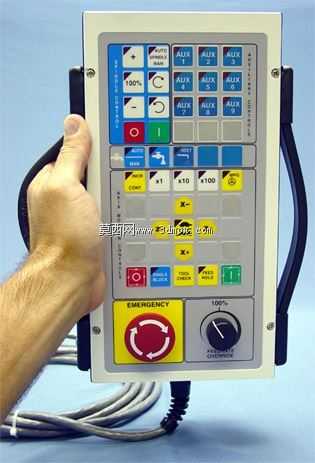

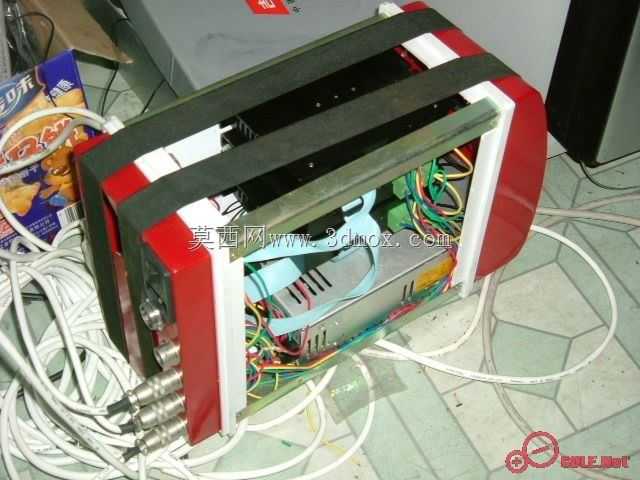

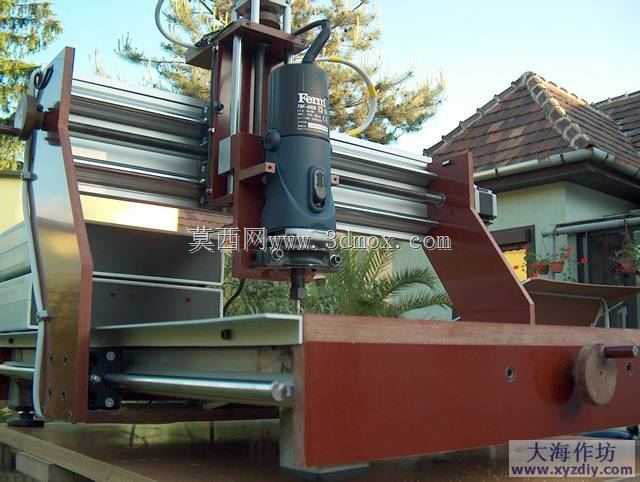

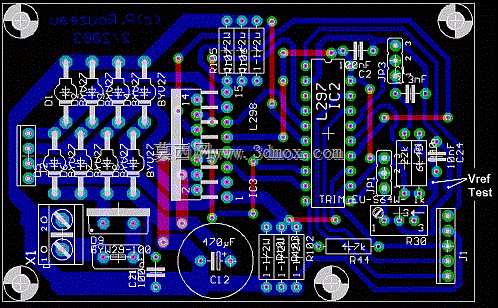

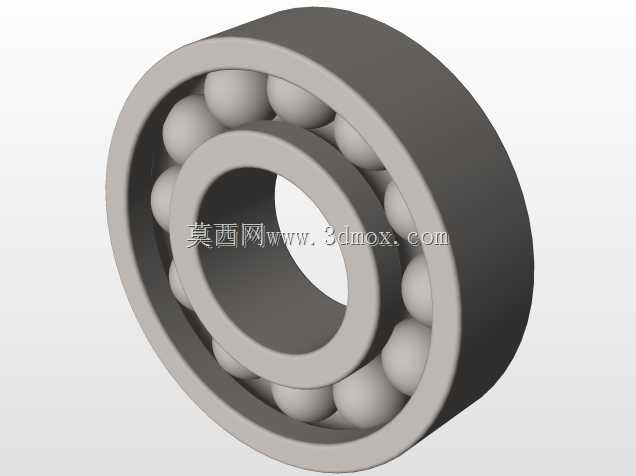

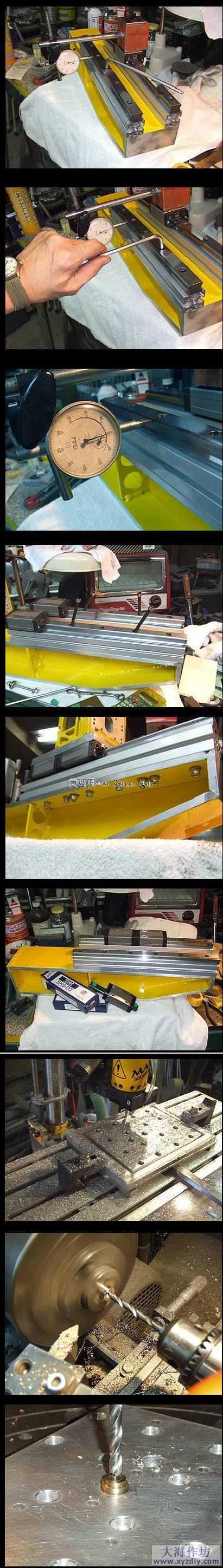

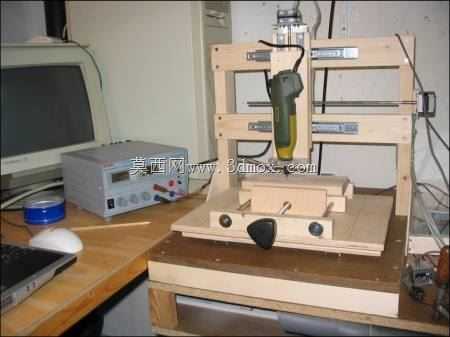

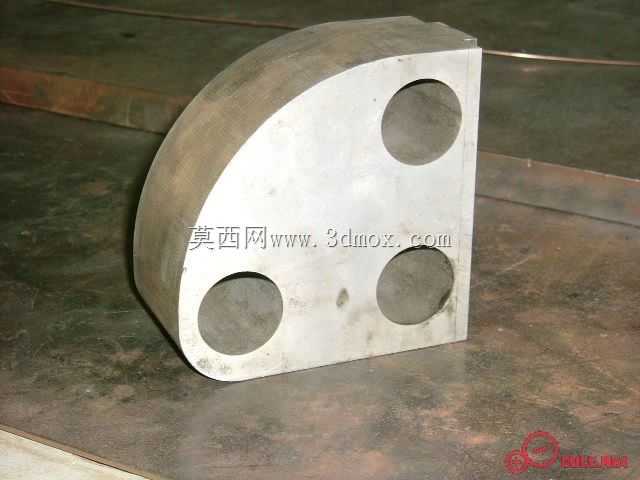

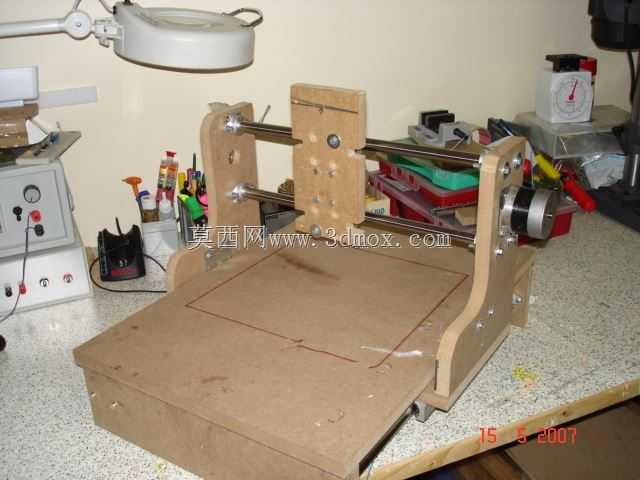

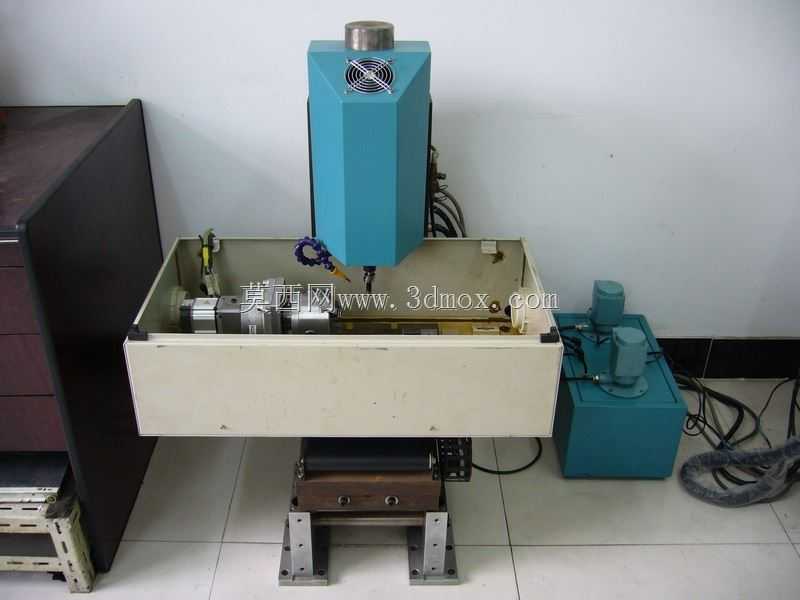

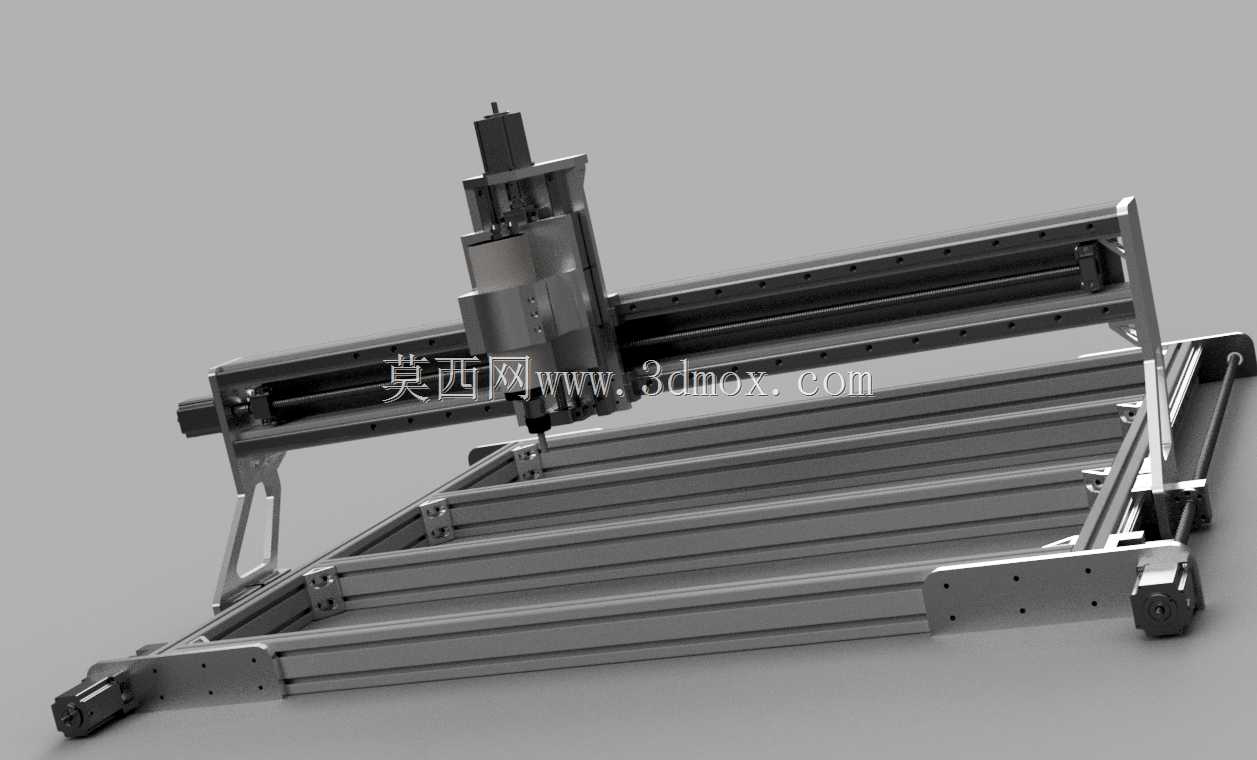

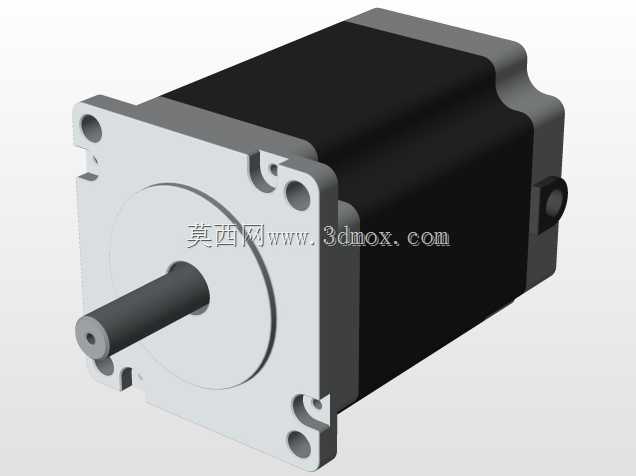

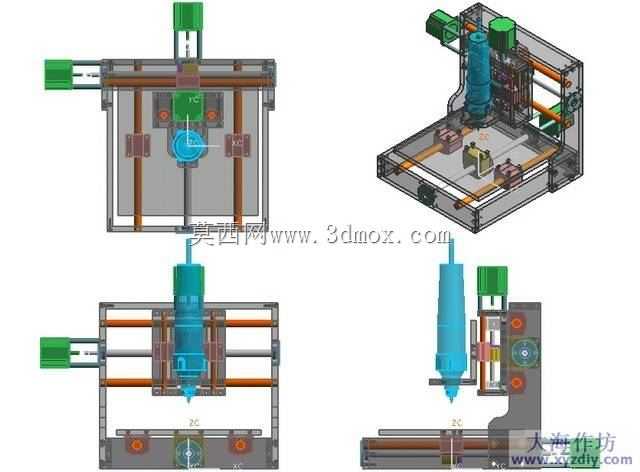

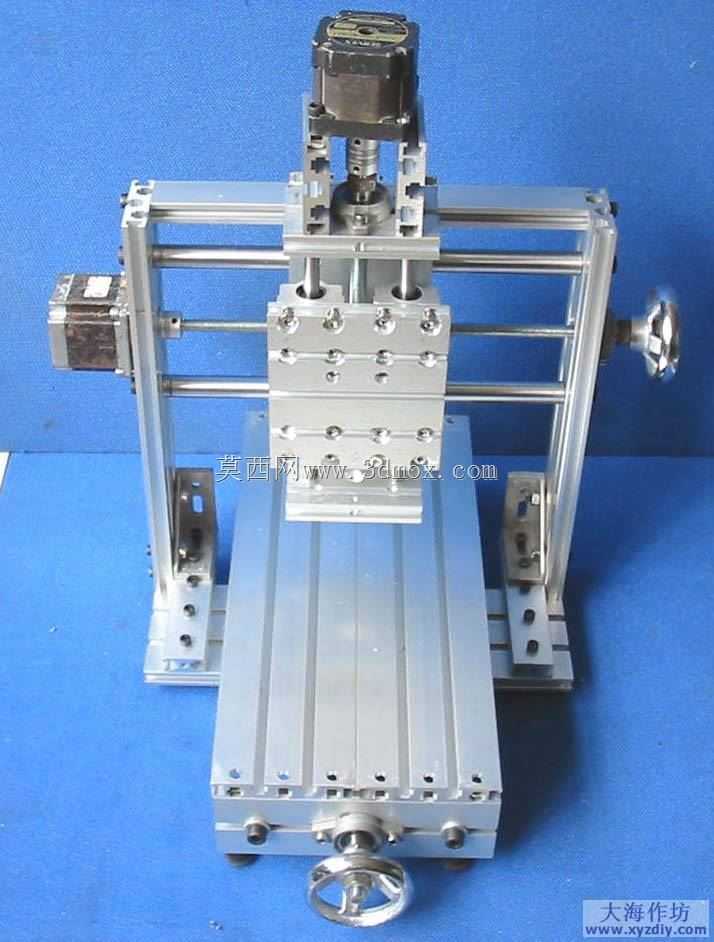

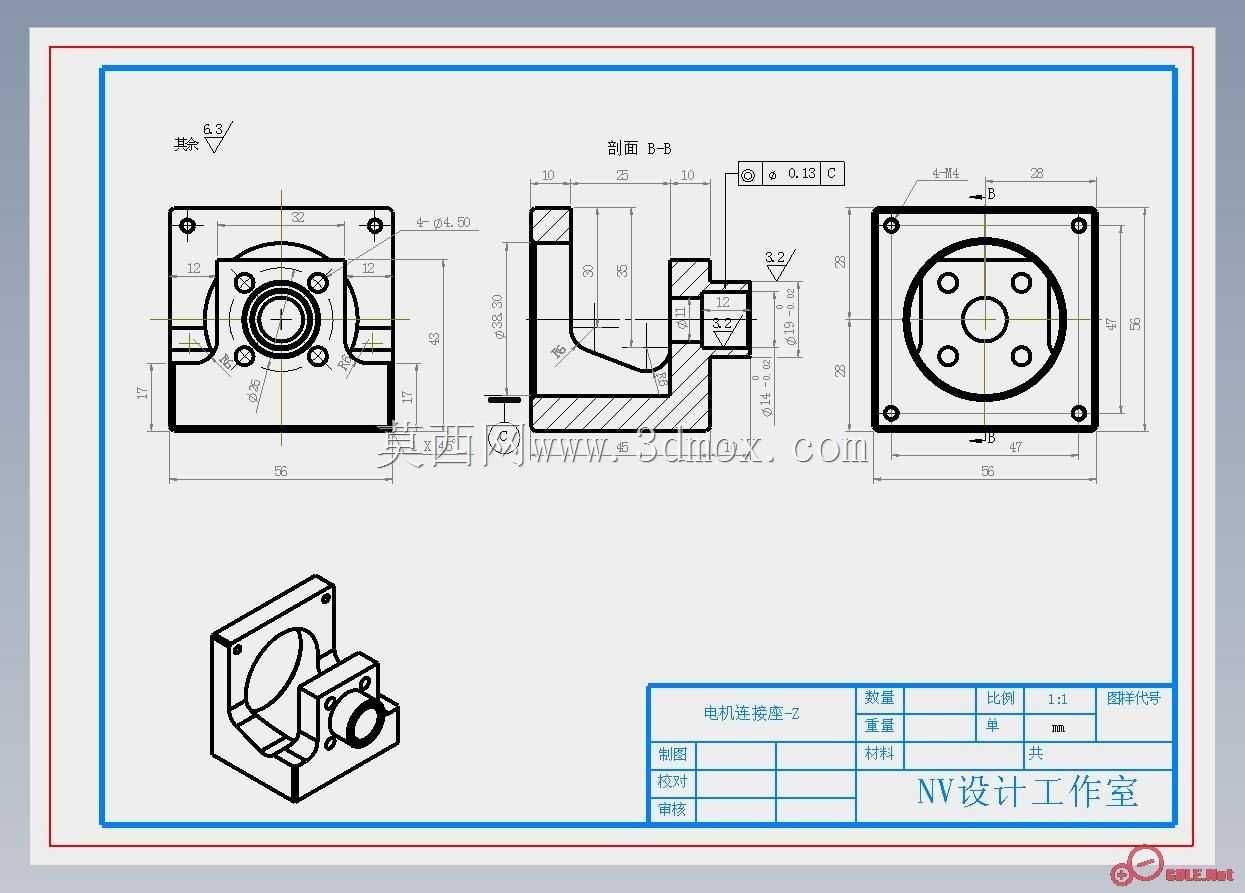

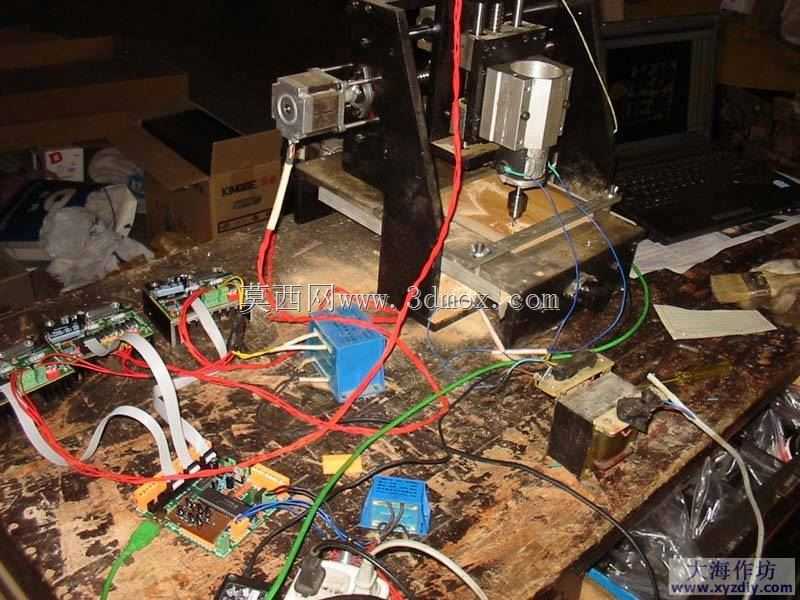

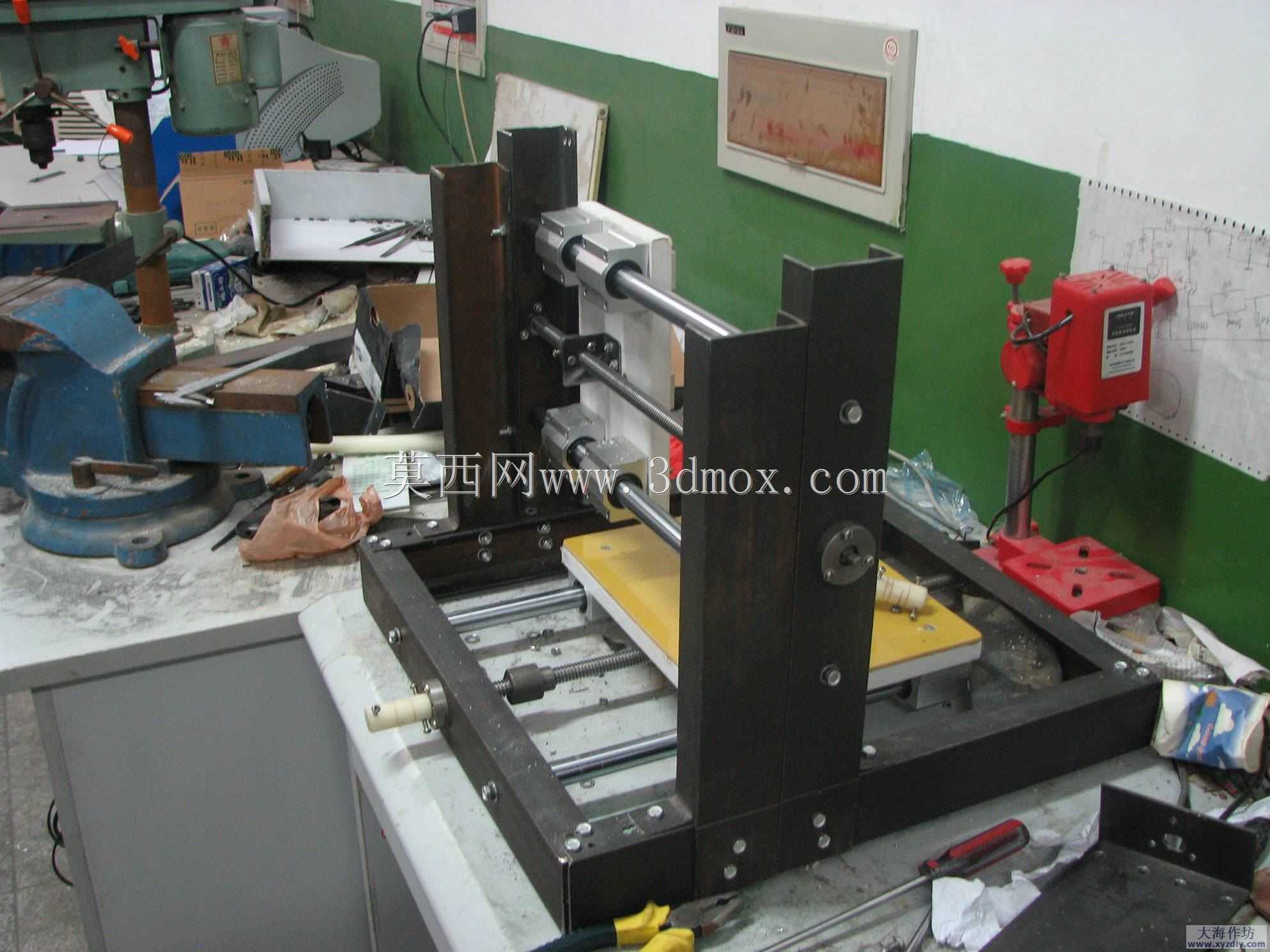

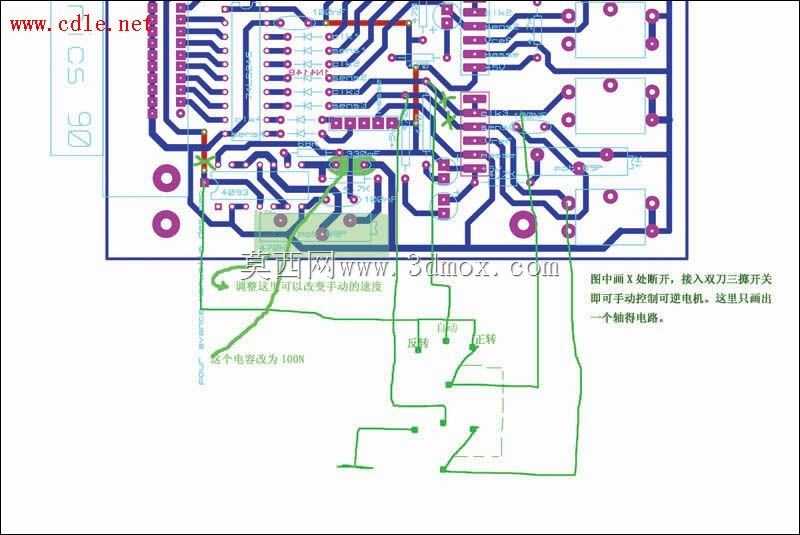

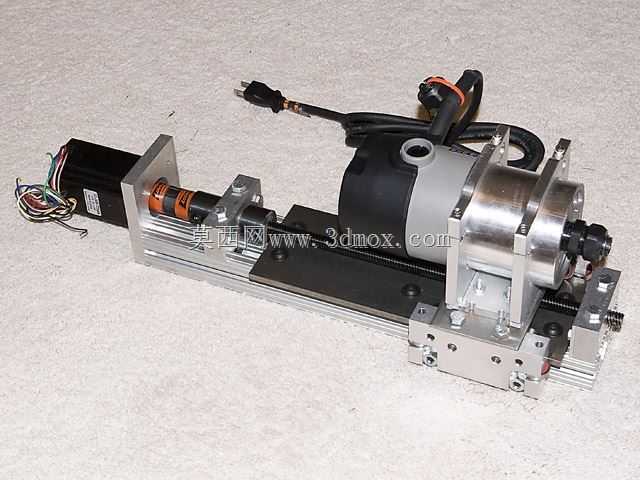

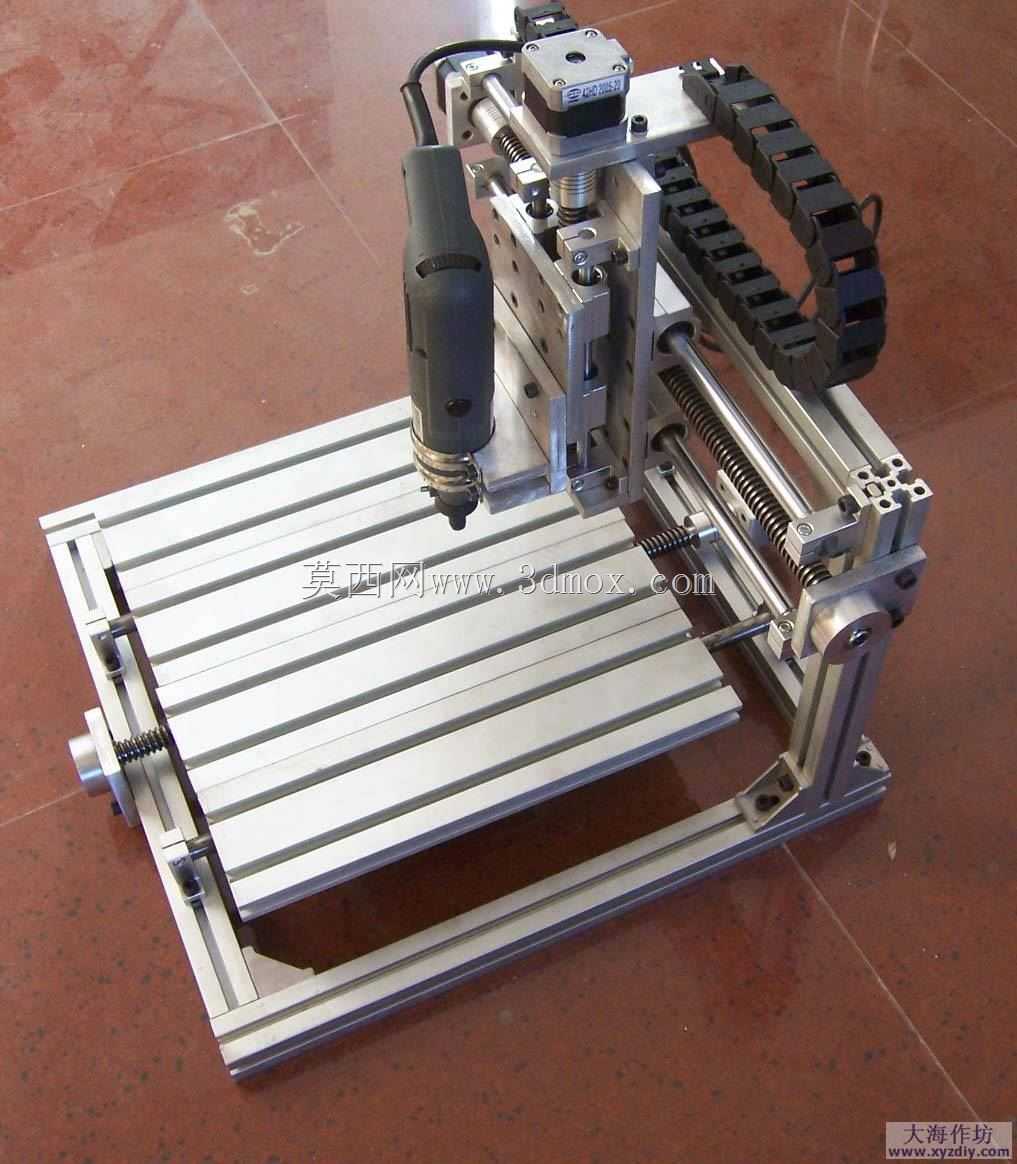

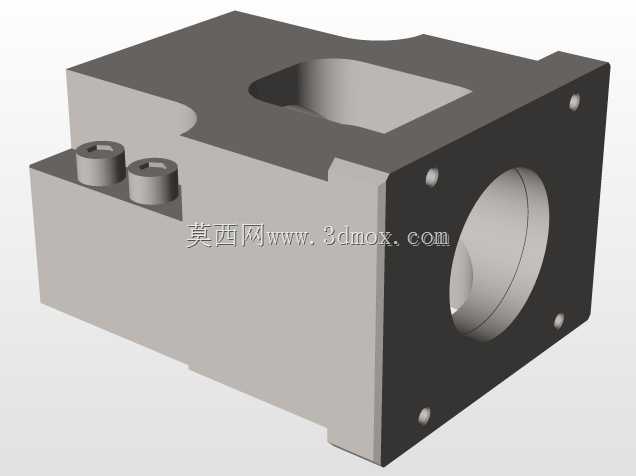

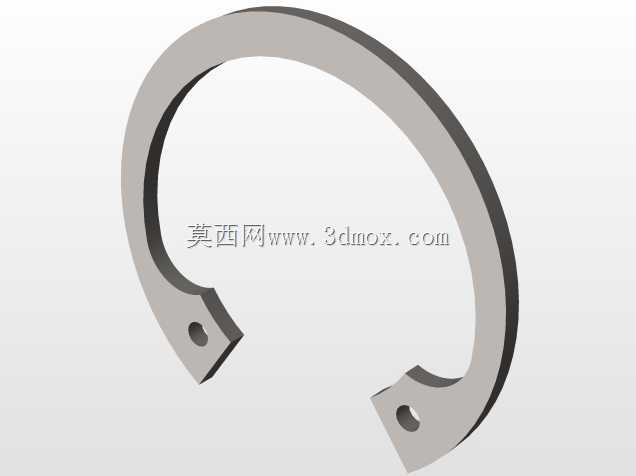

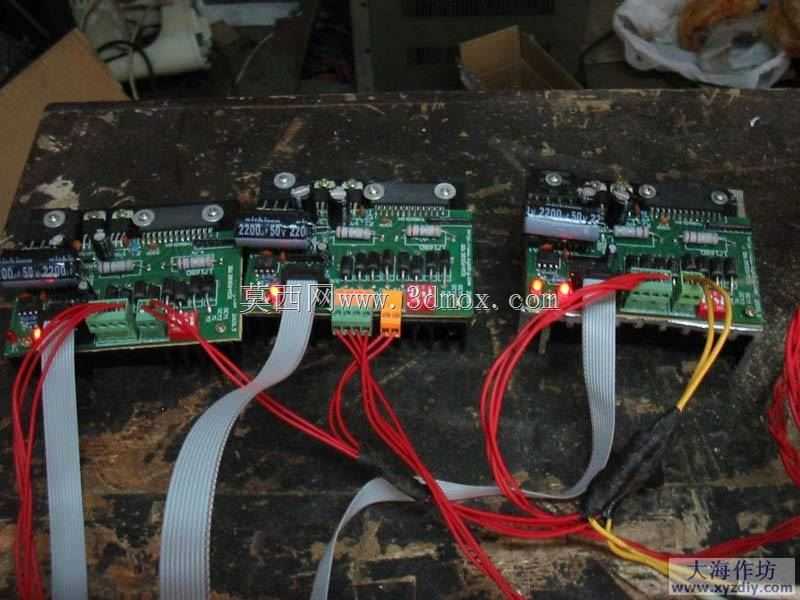

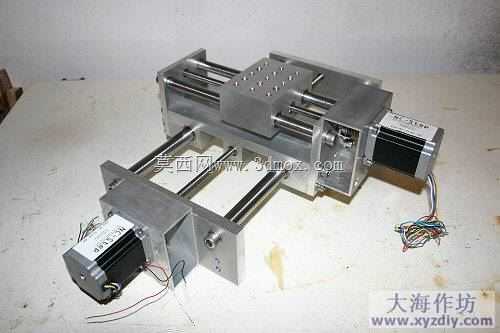

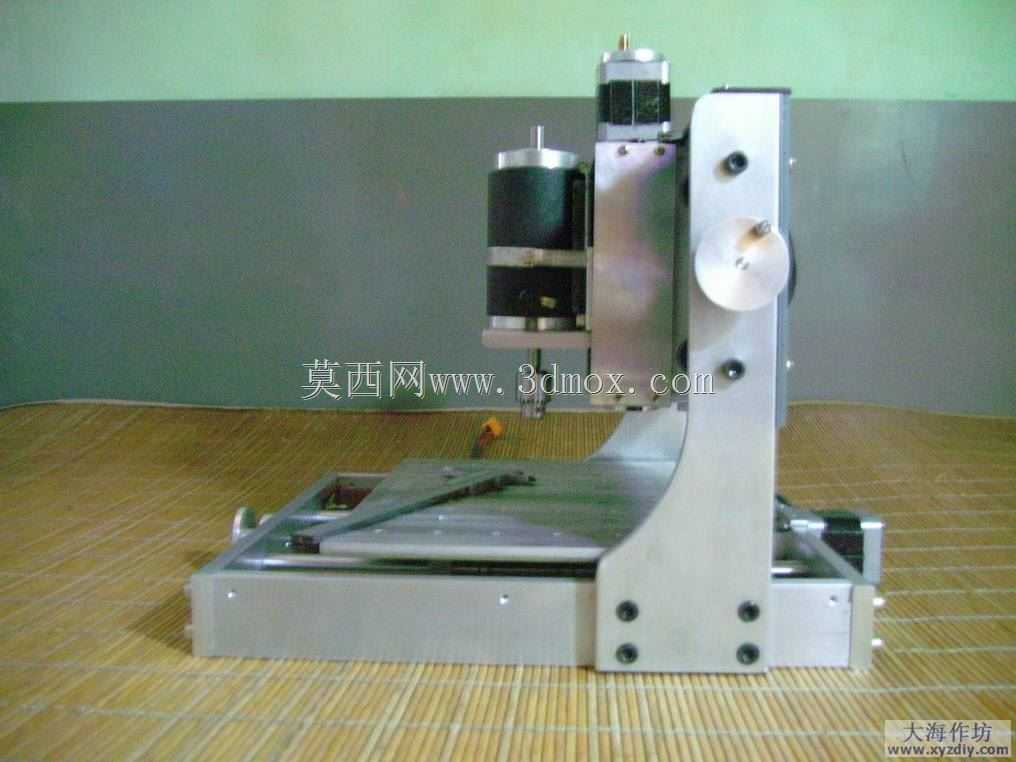

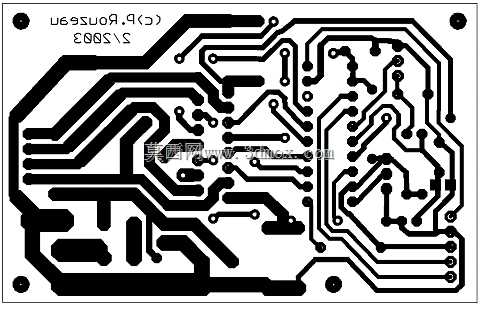

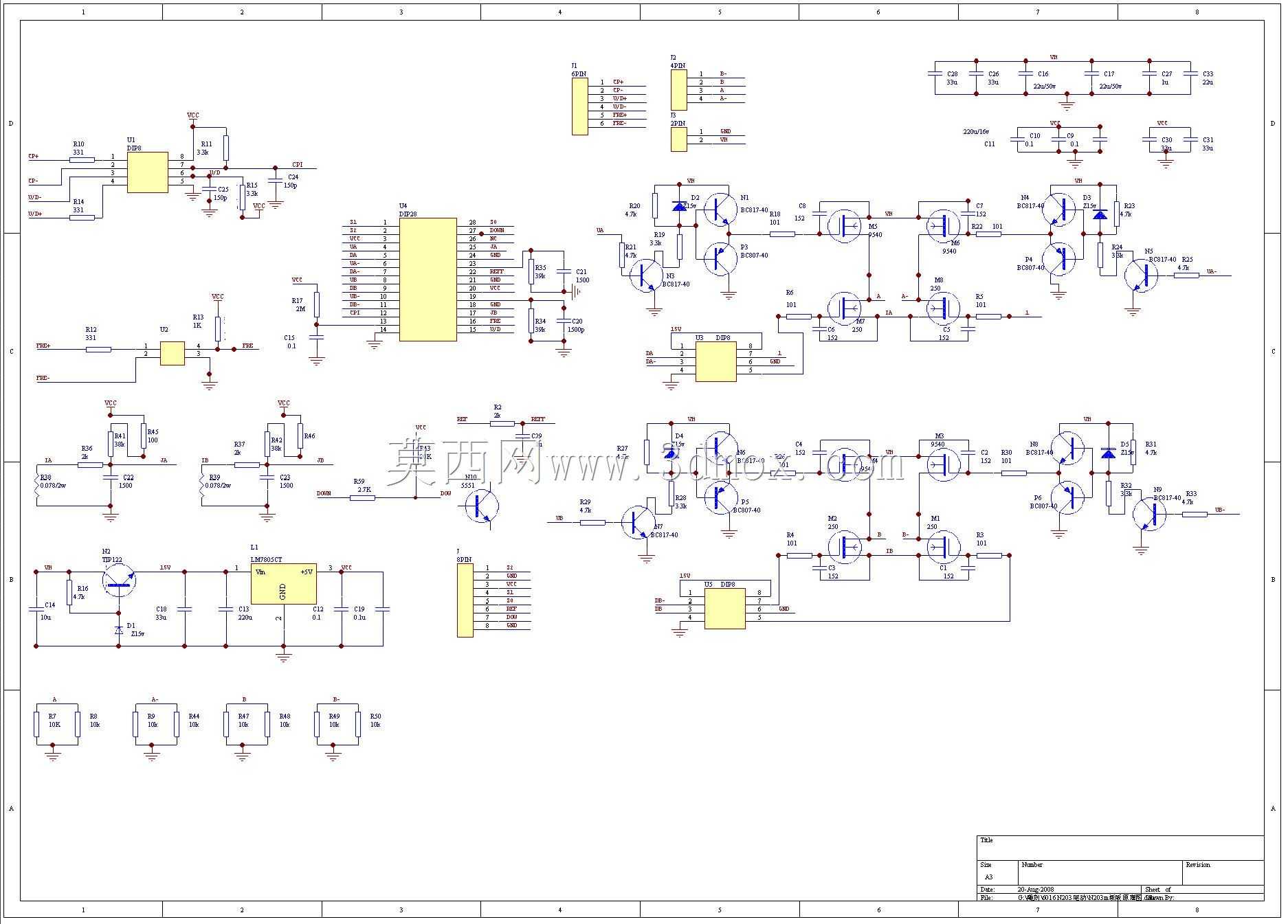

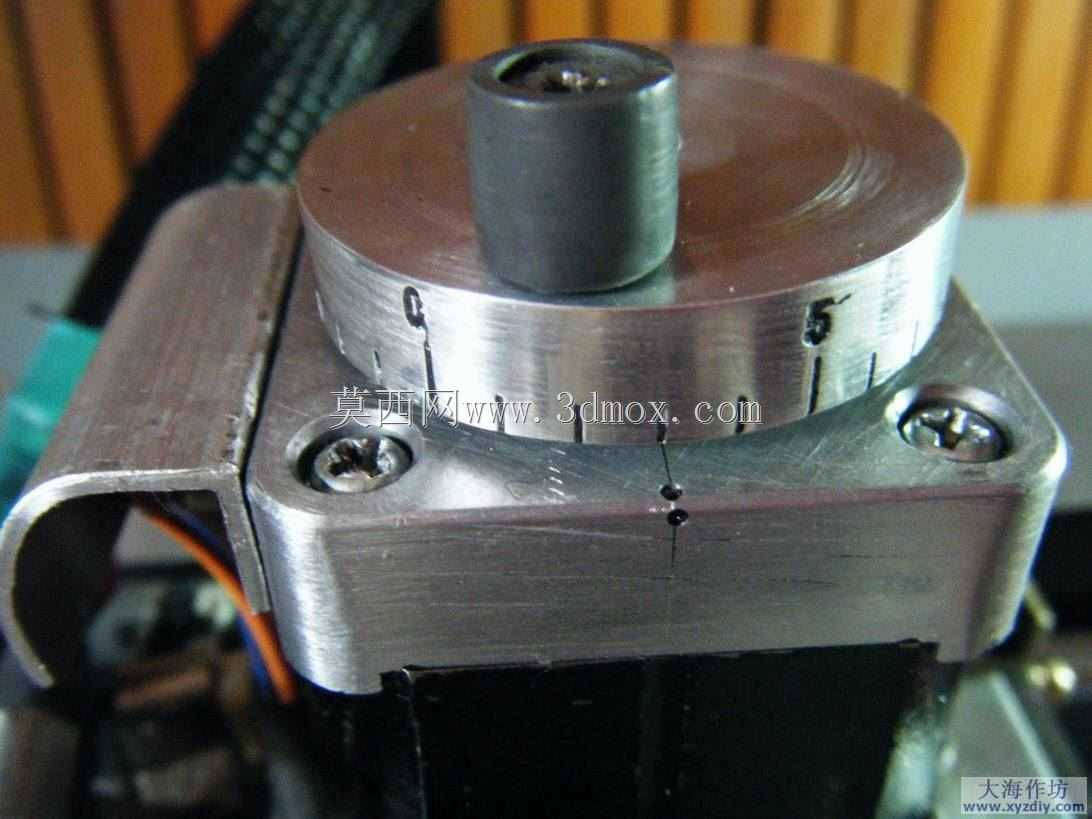

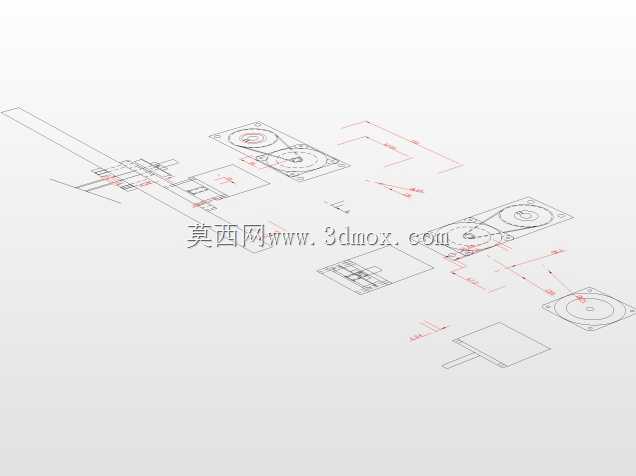

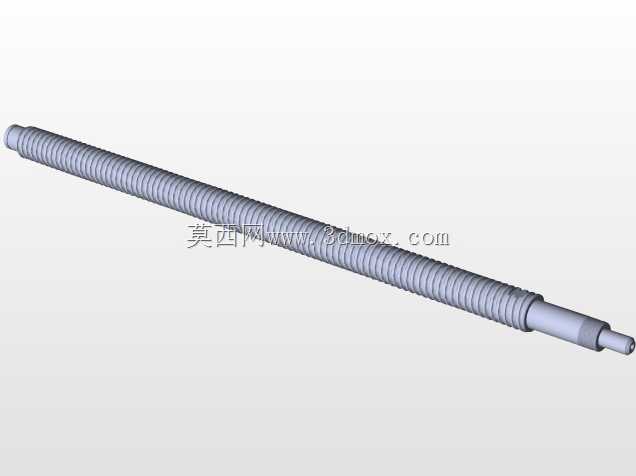

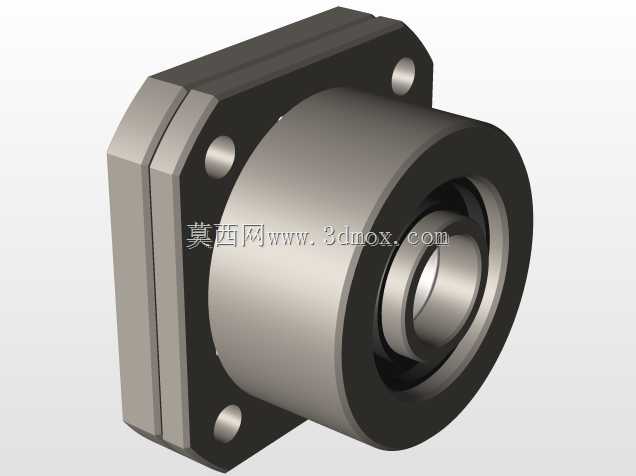

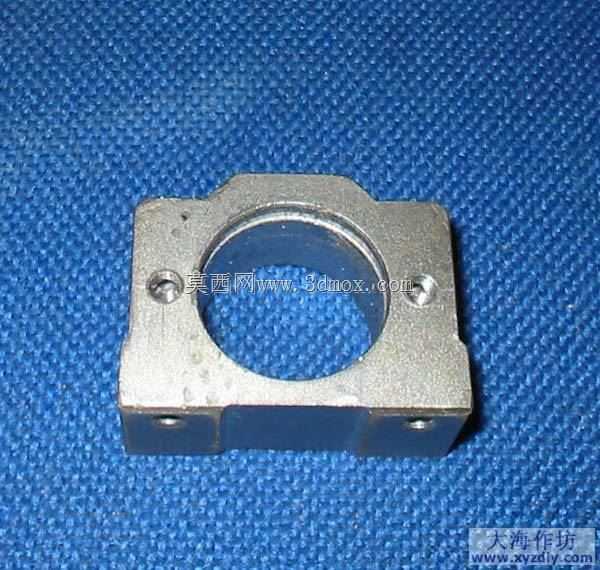

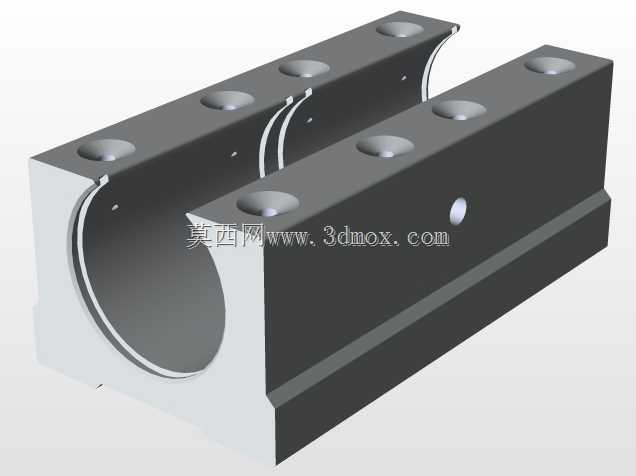

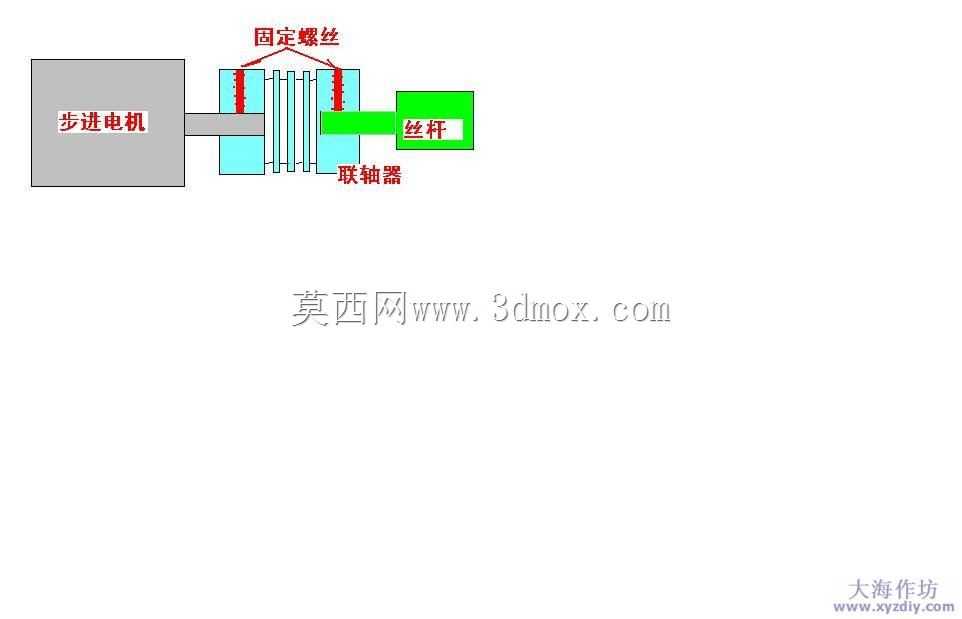

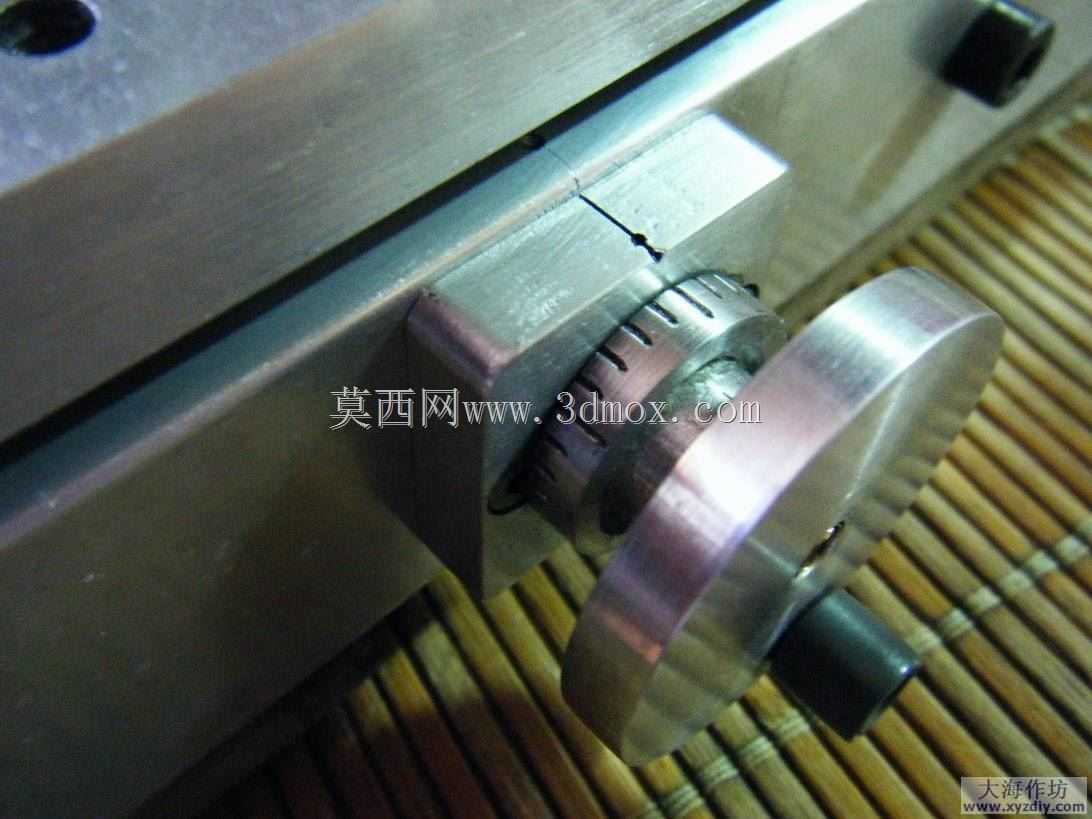

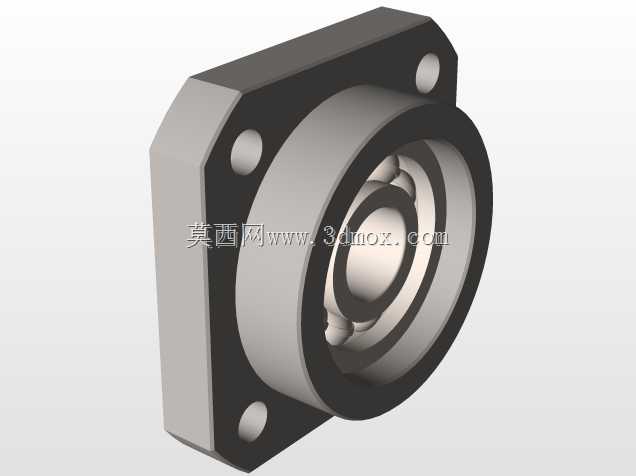

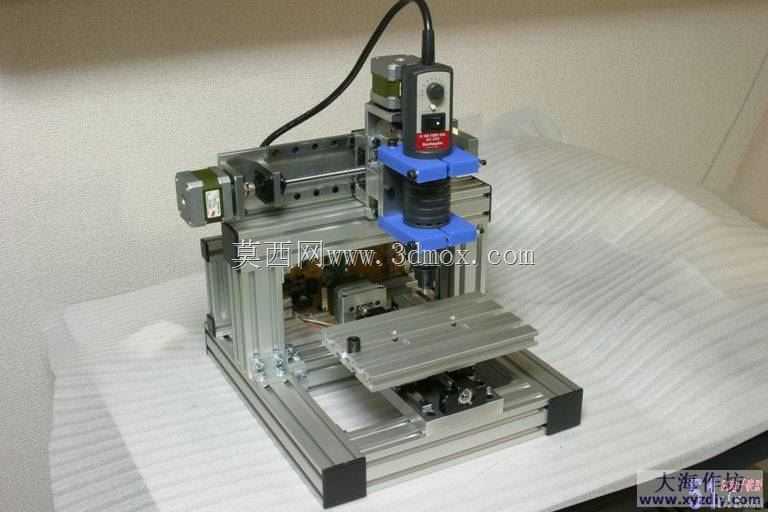

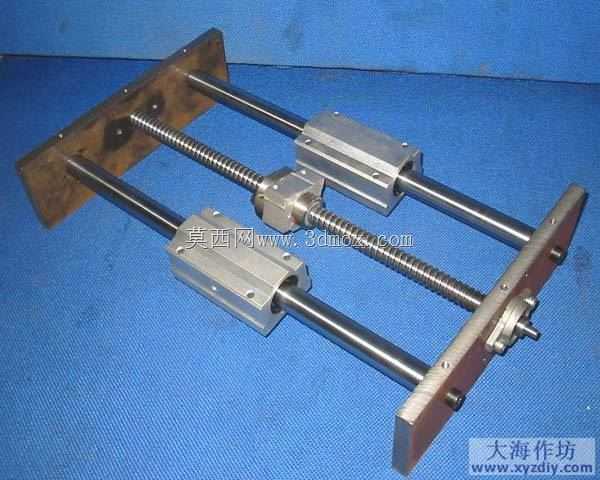

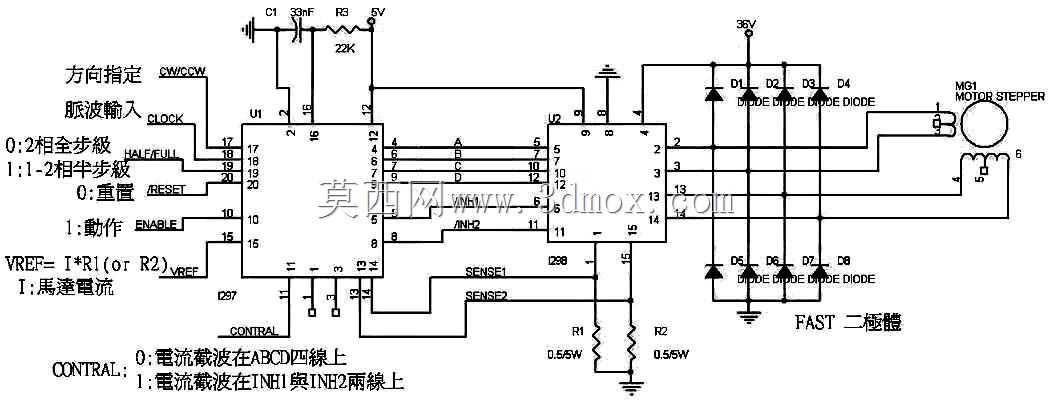

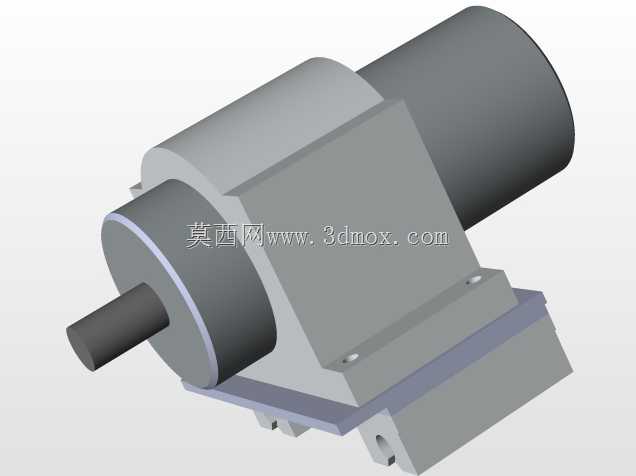

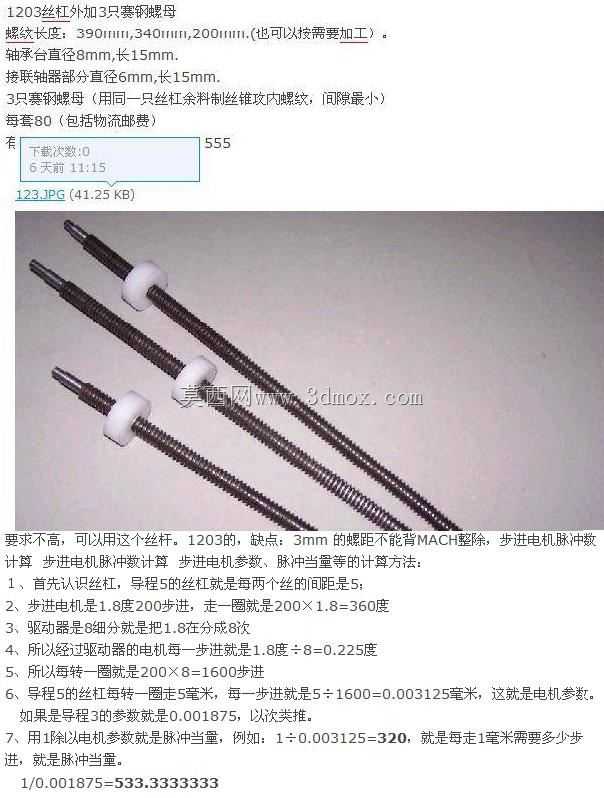

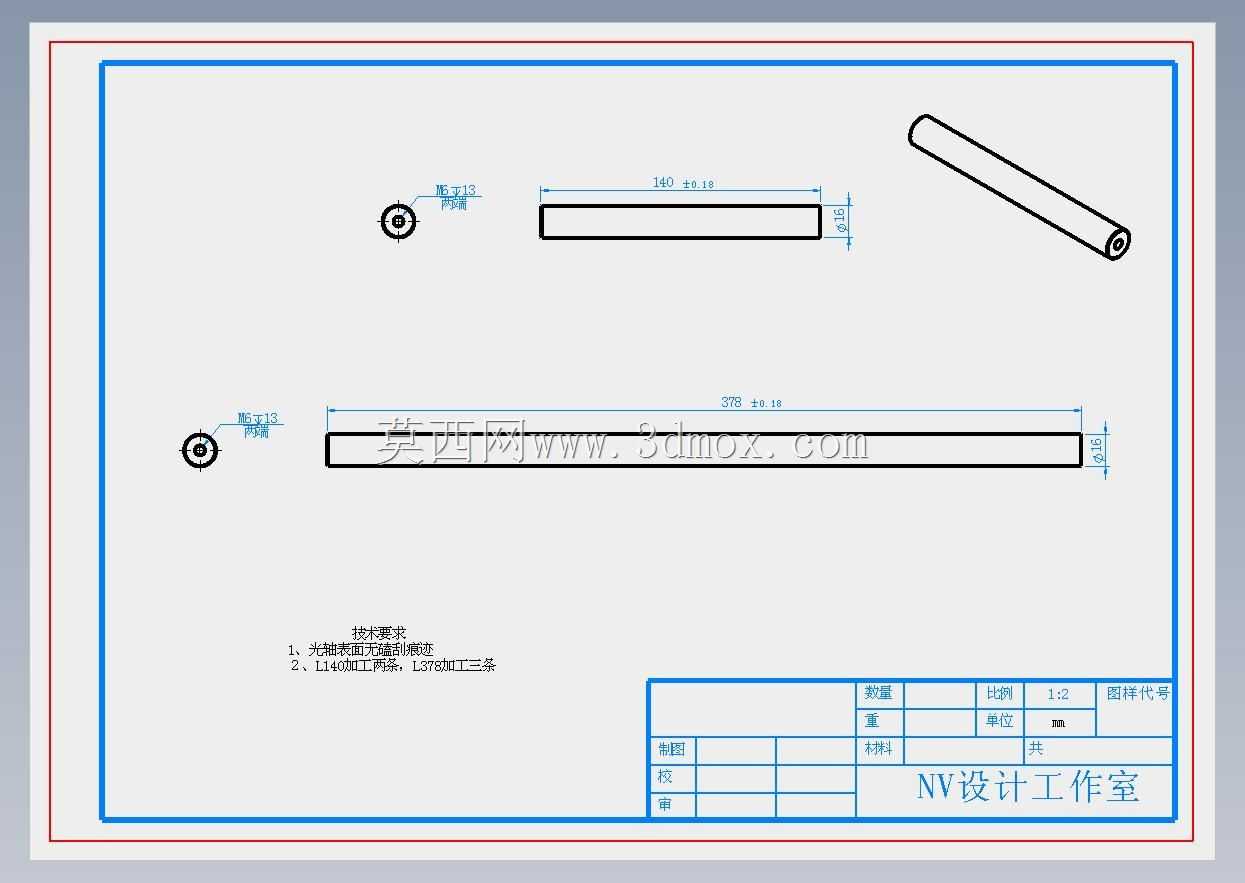

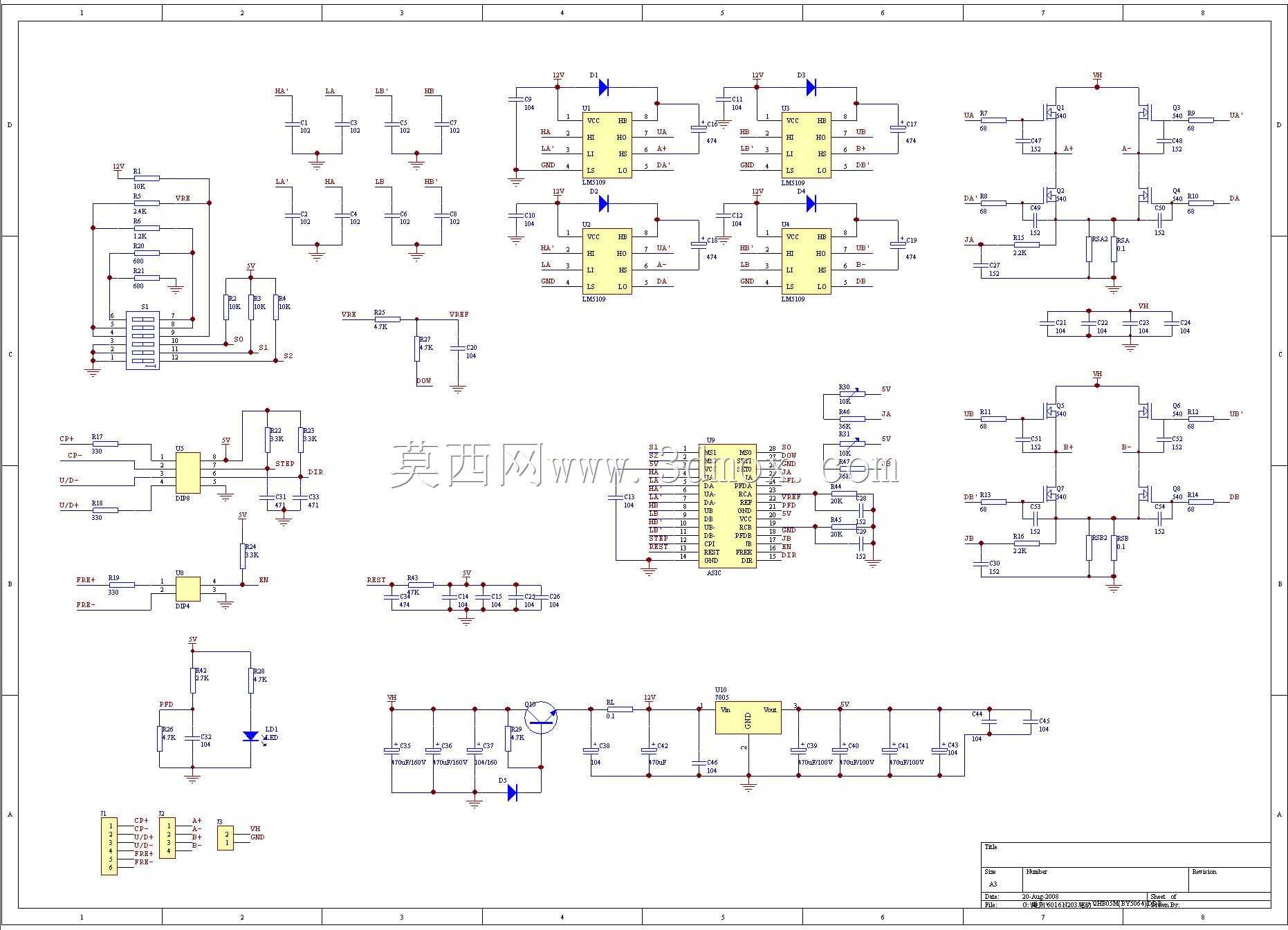

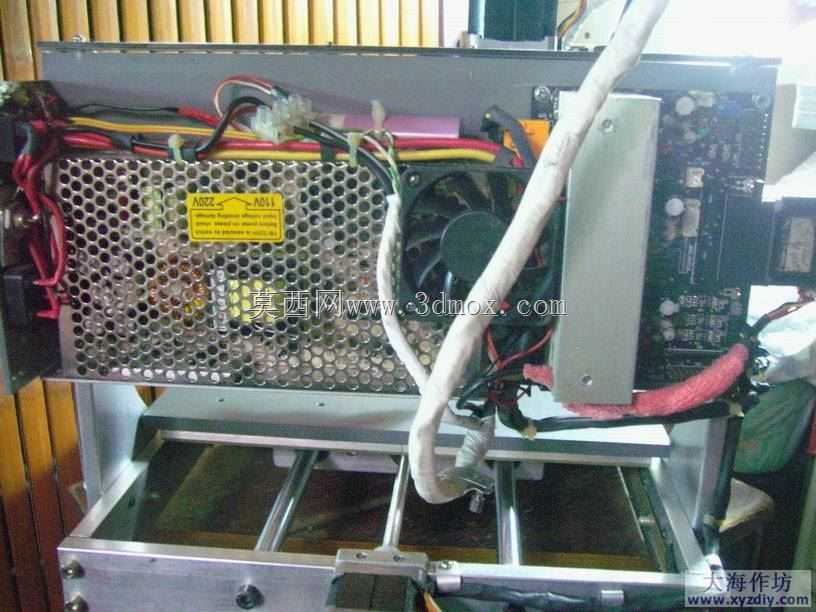

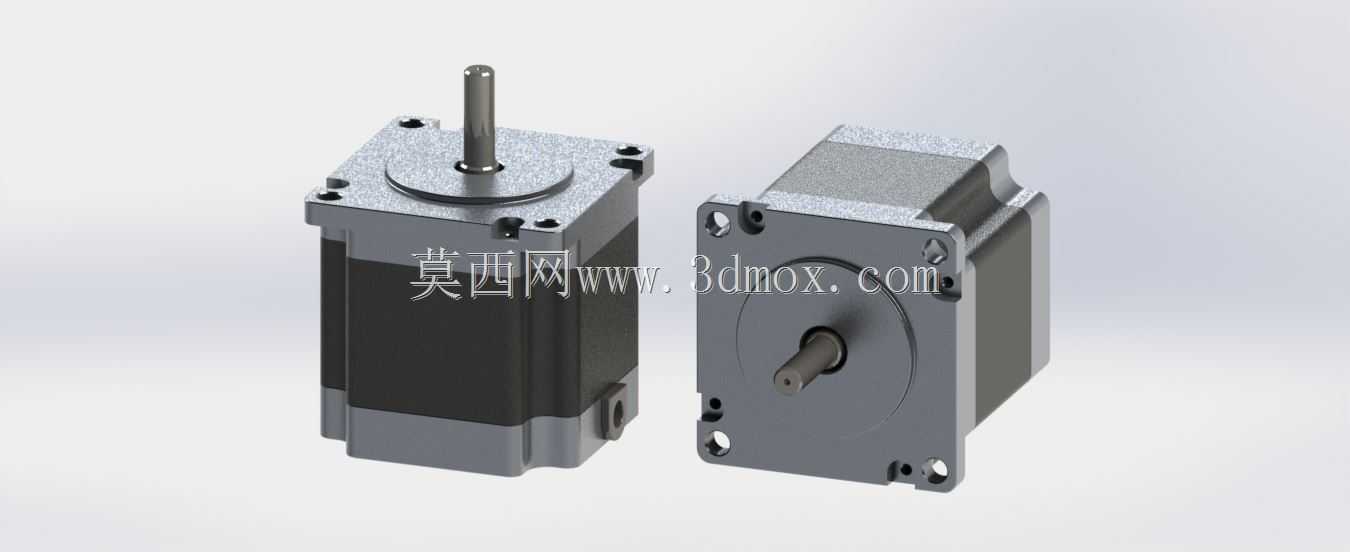

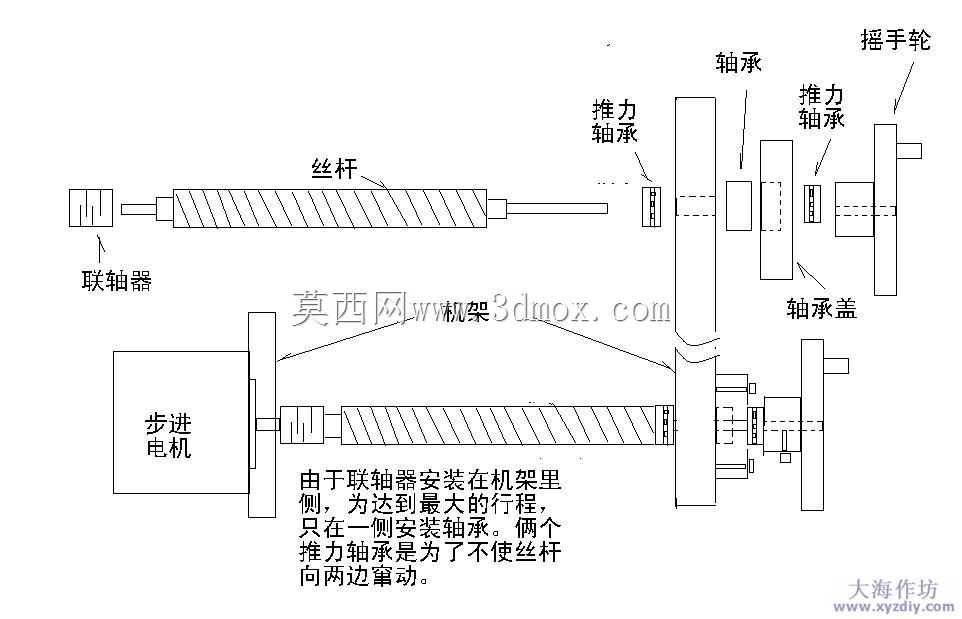

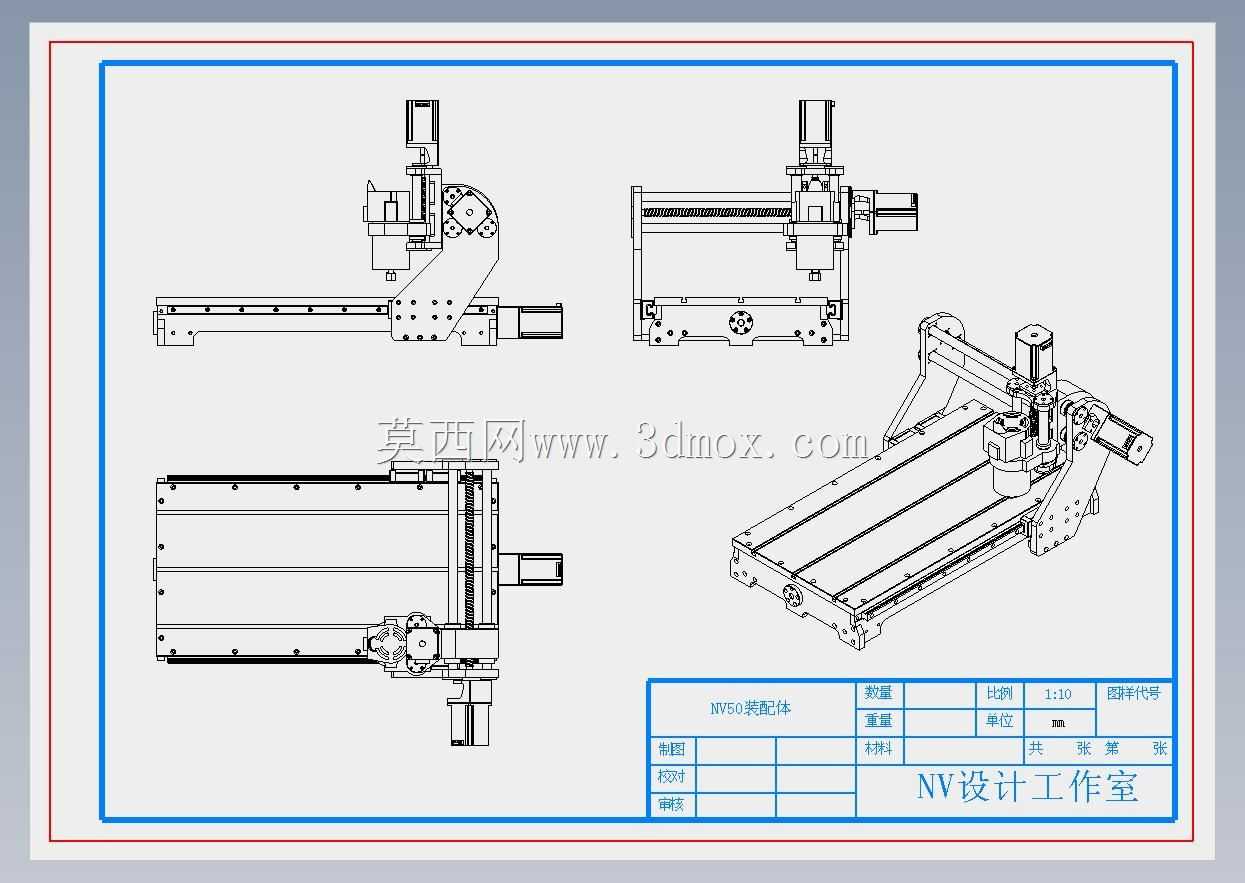

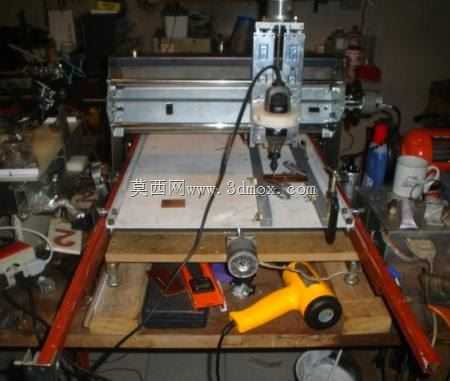

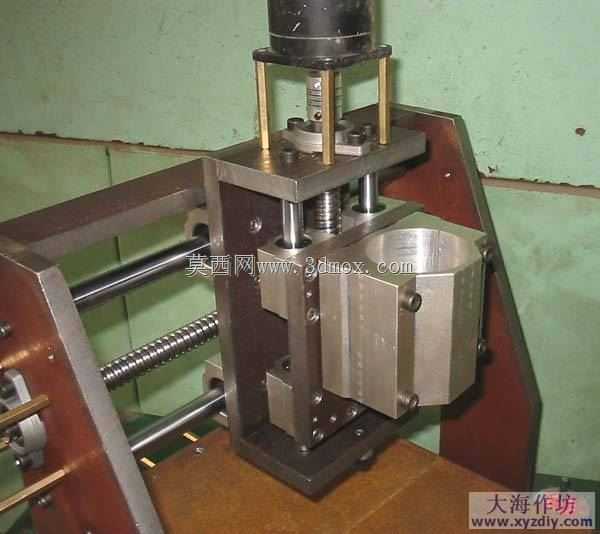

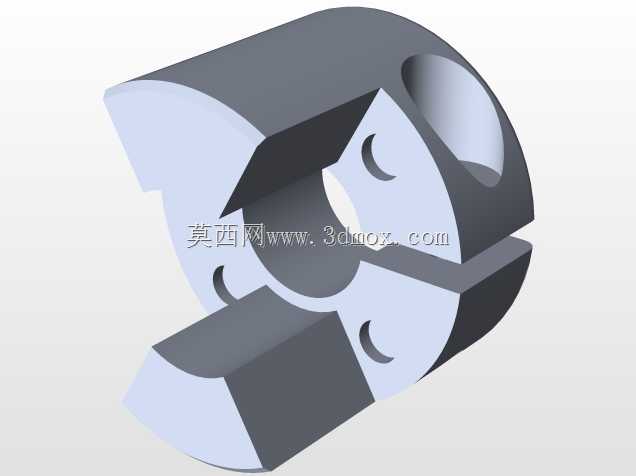

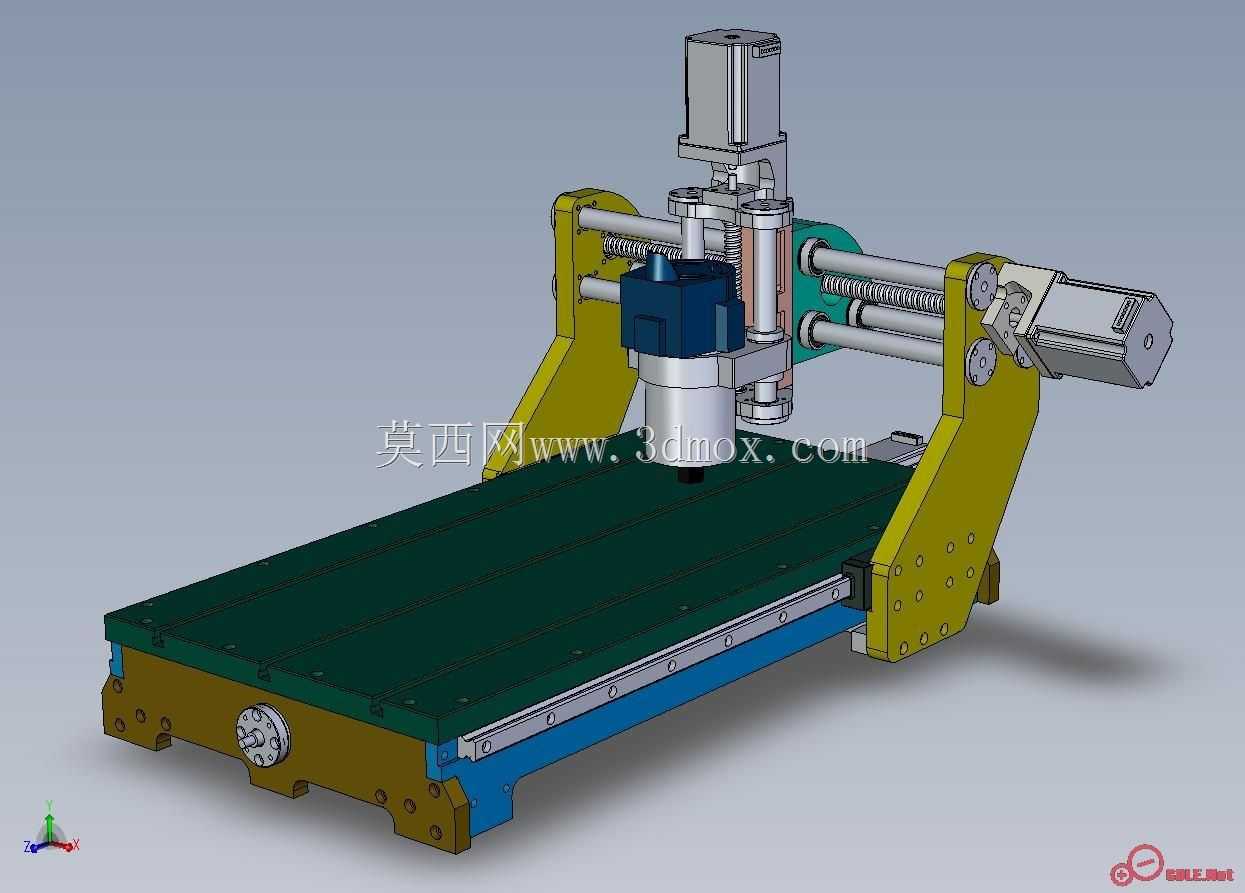

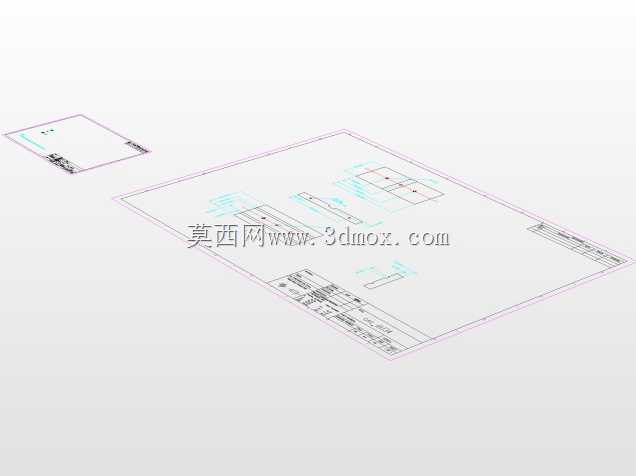

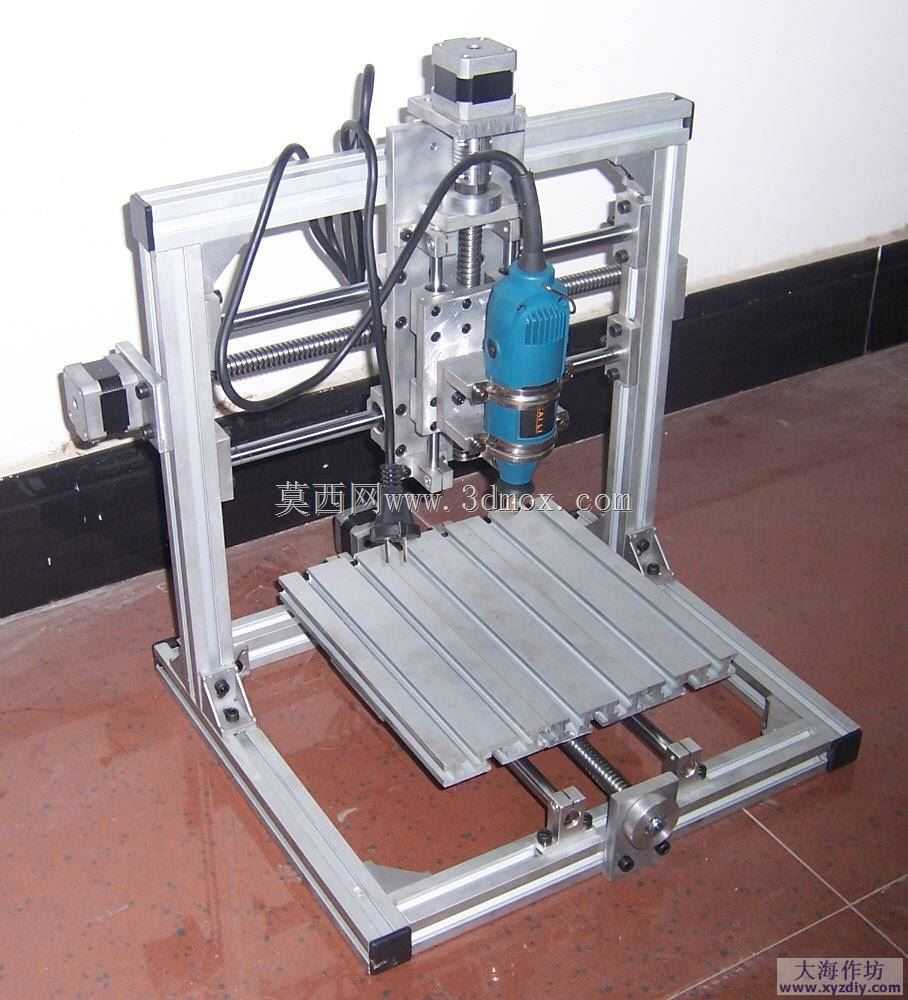

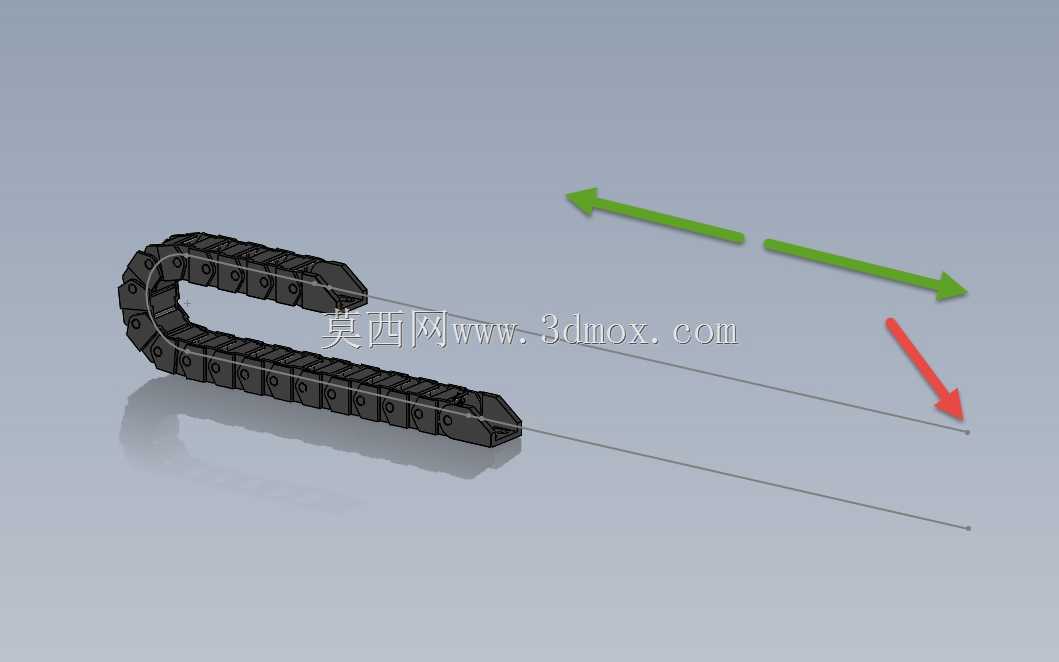

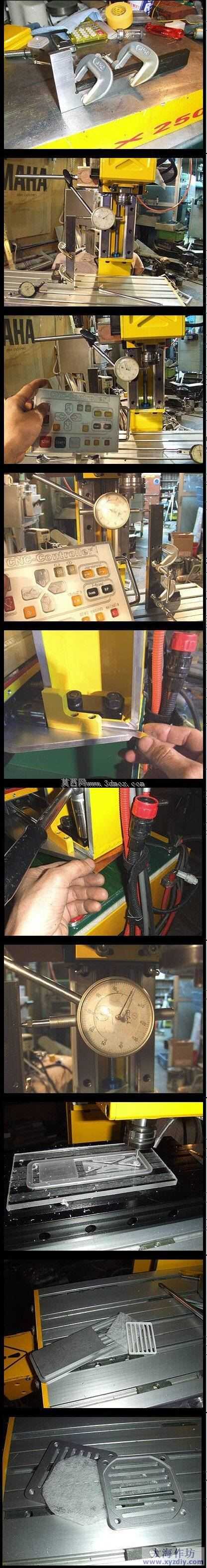

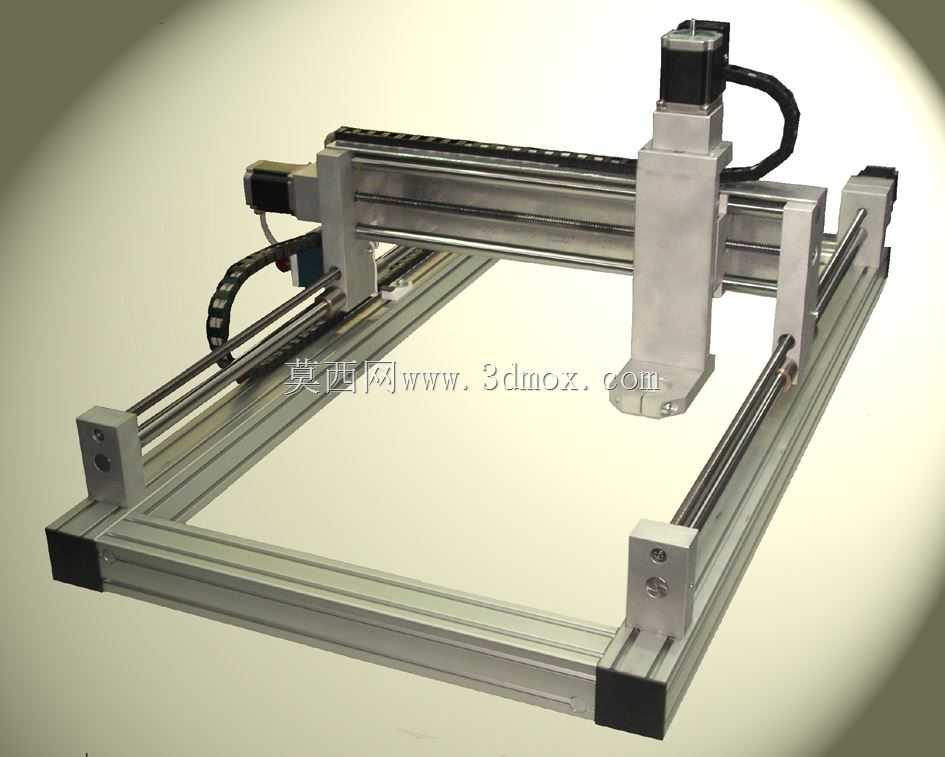

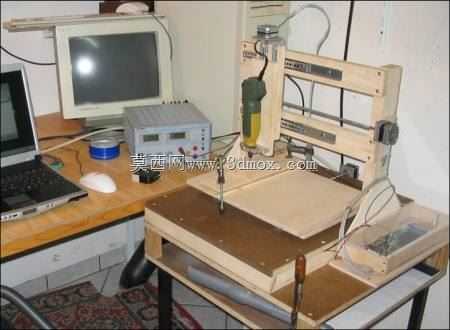

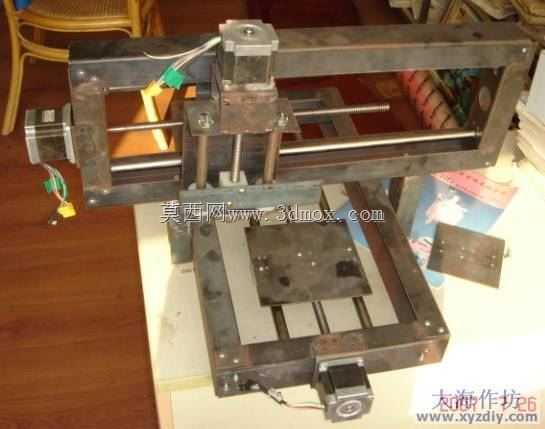

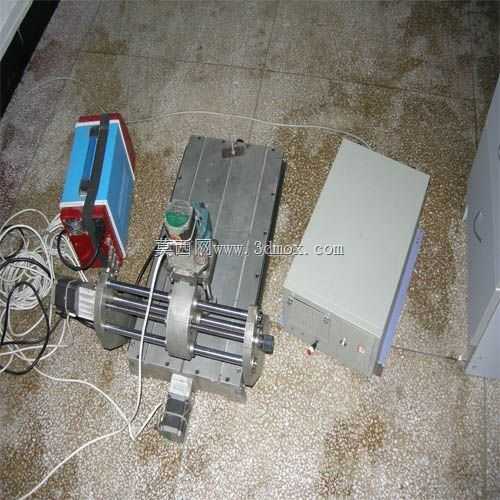

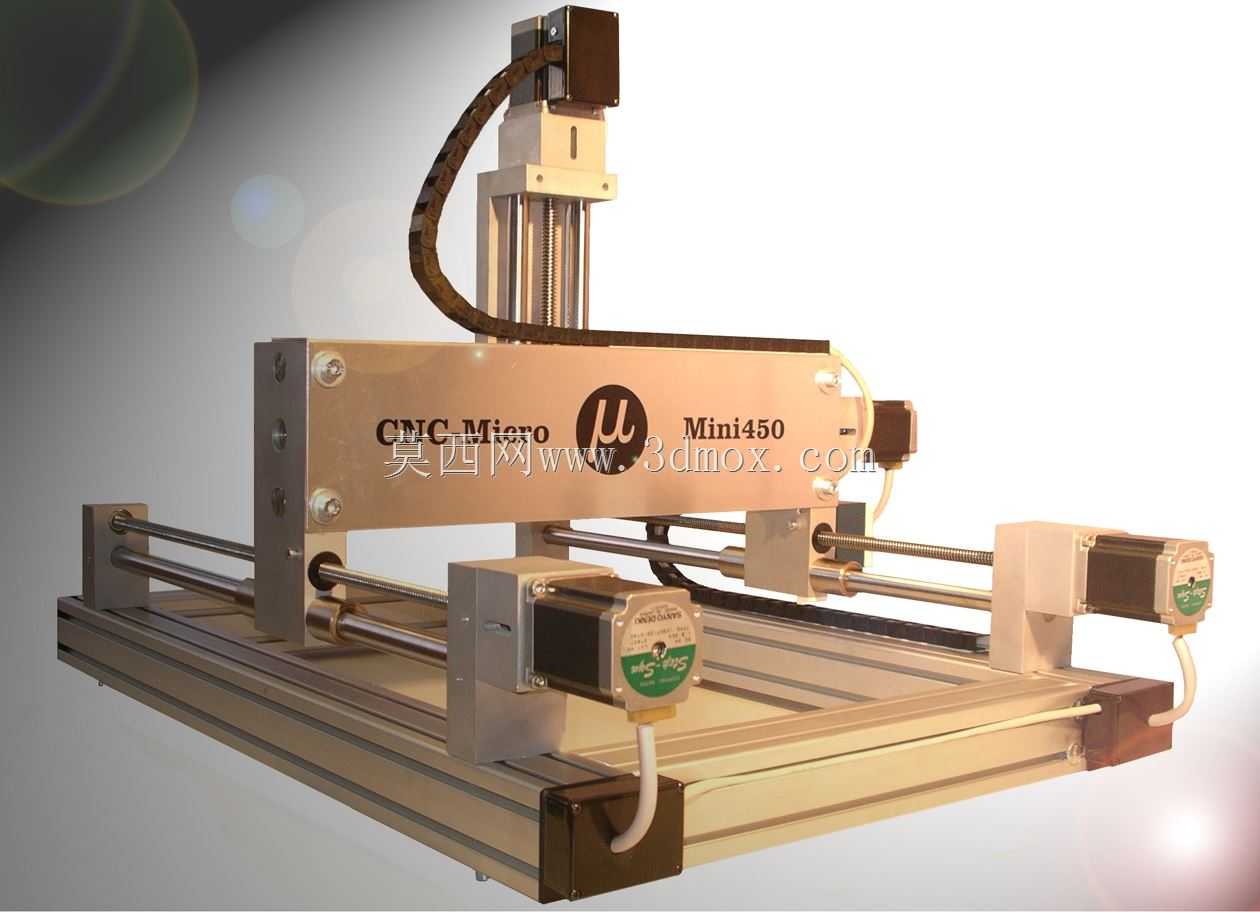

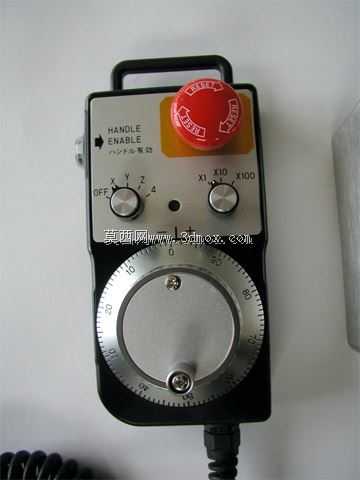

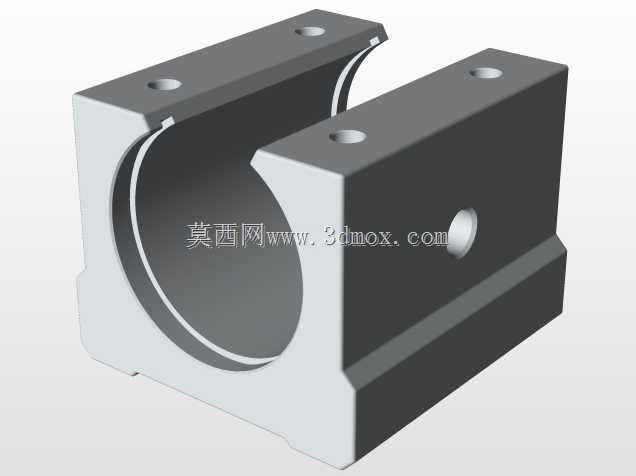

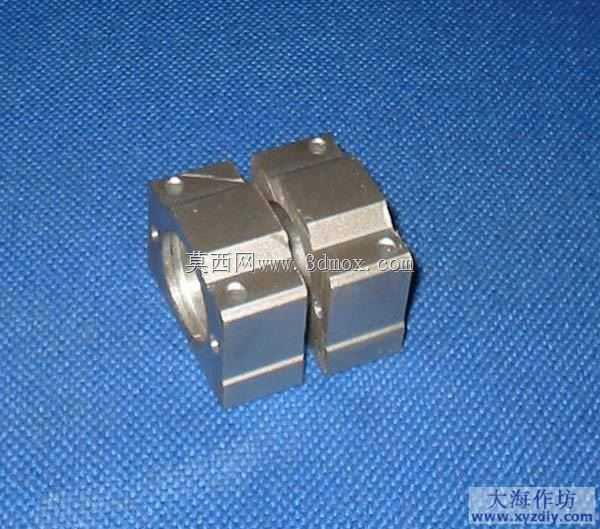

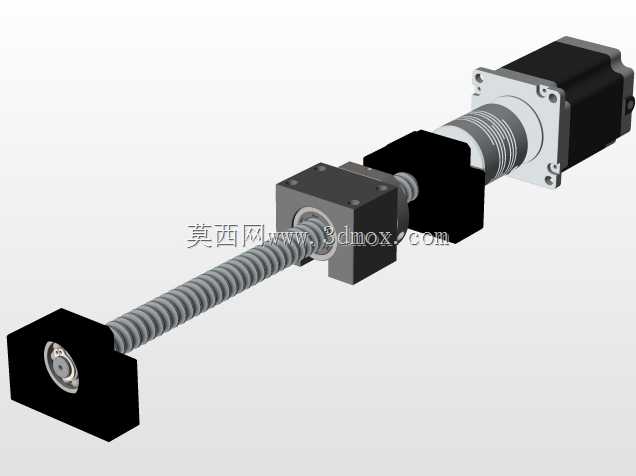

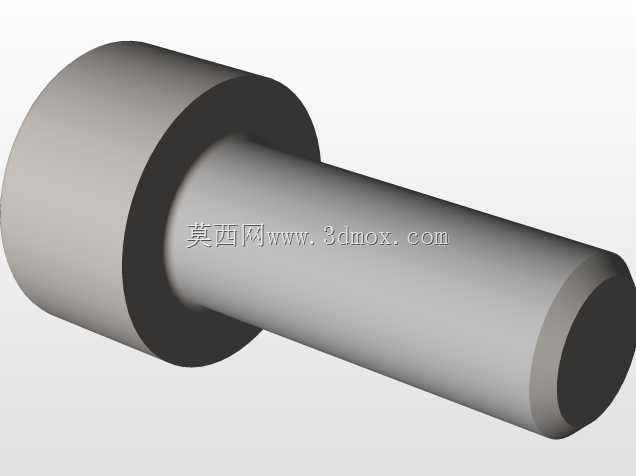

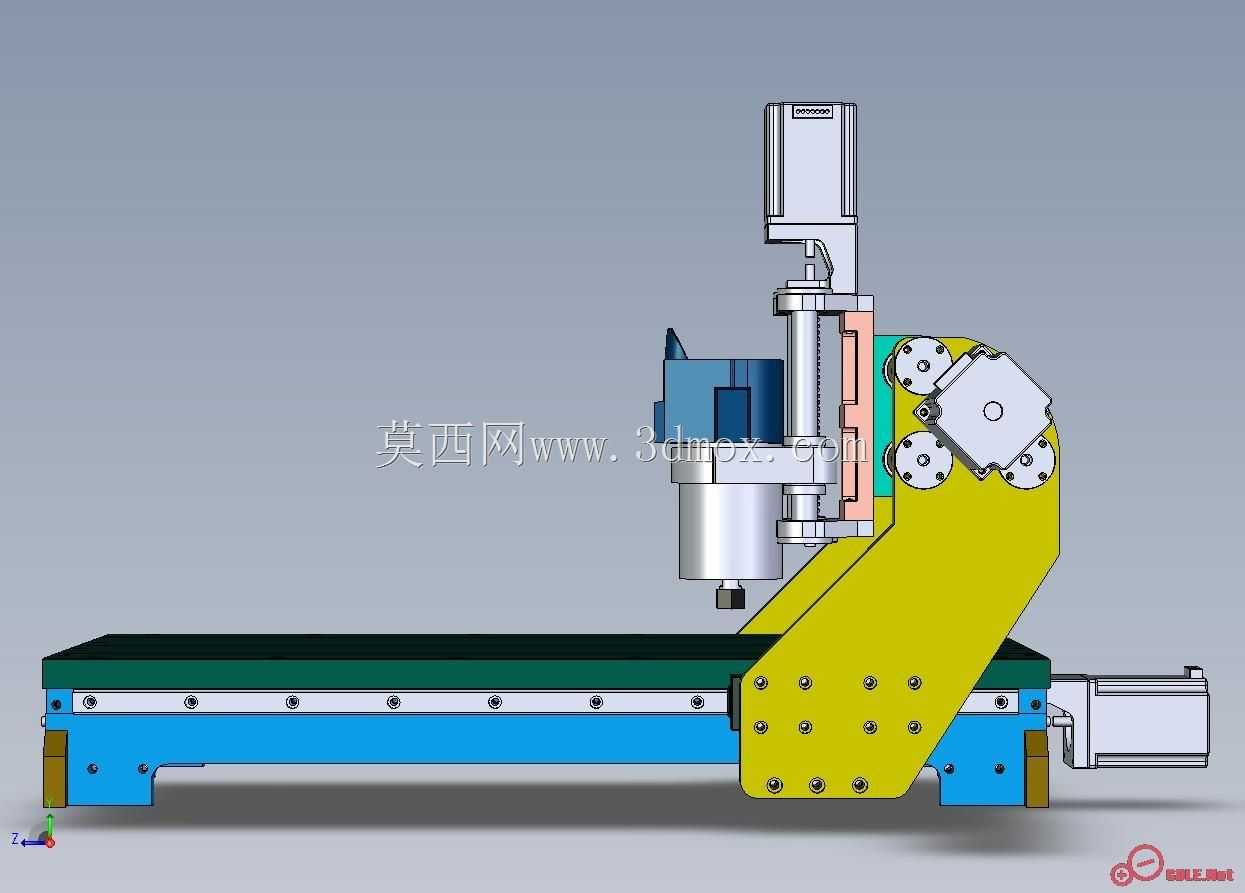

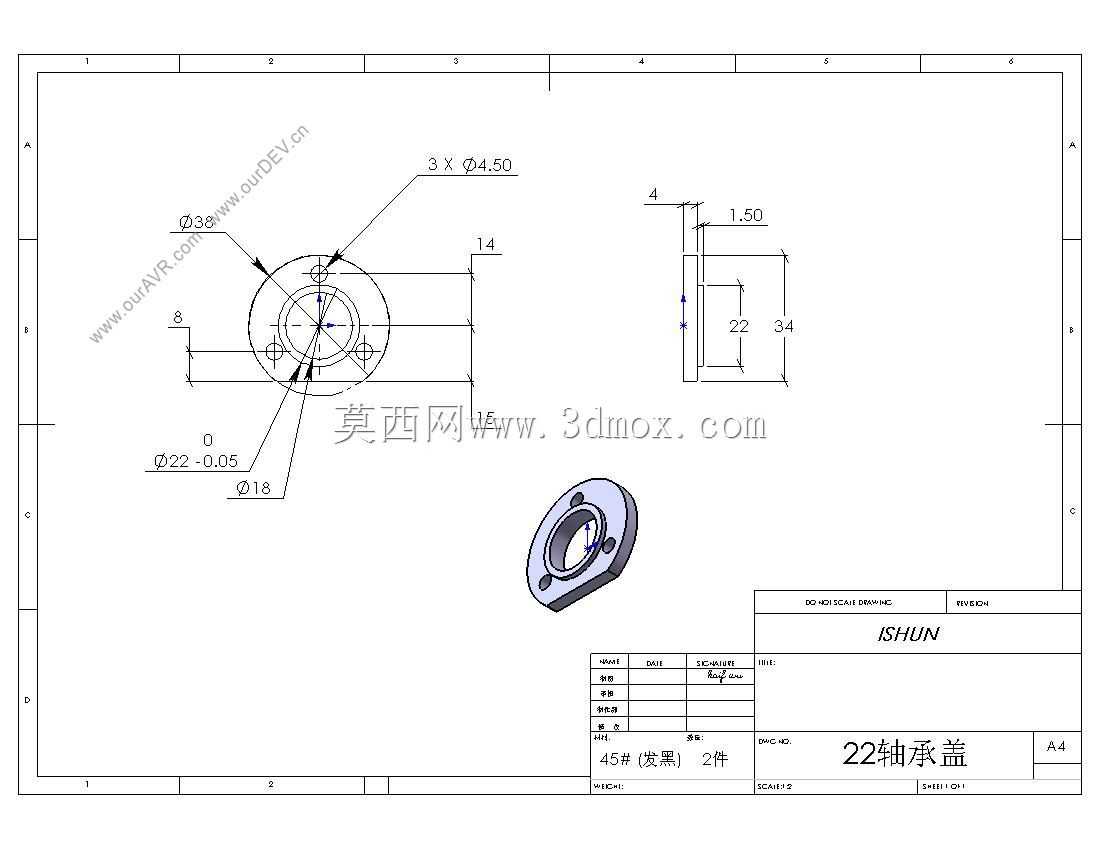

三轴数控加工用型材基板结构设计

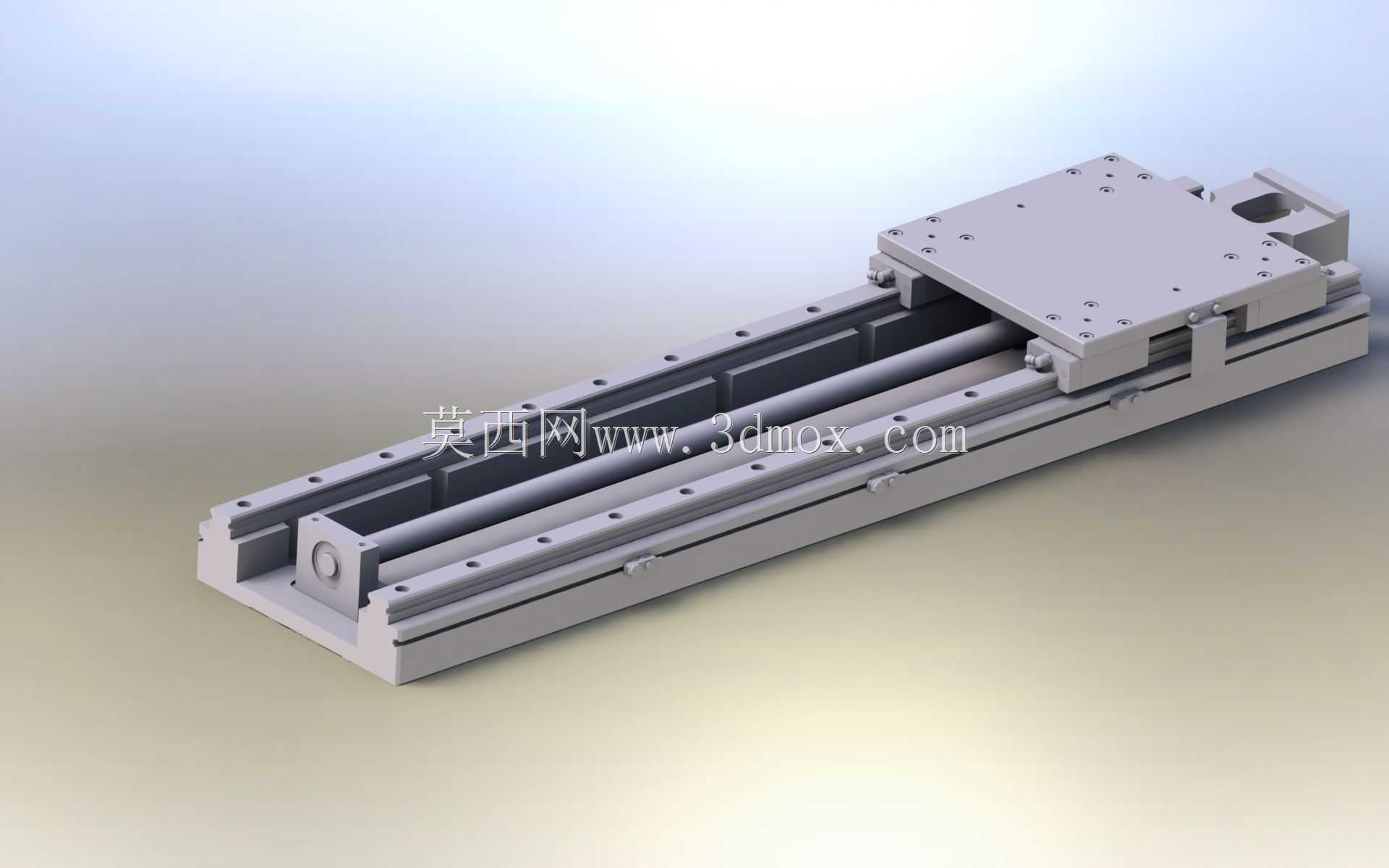

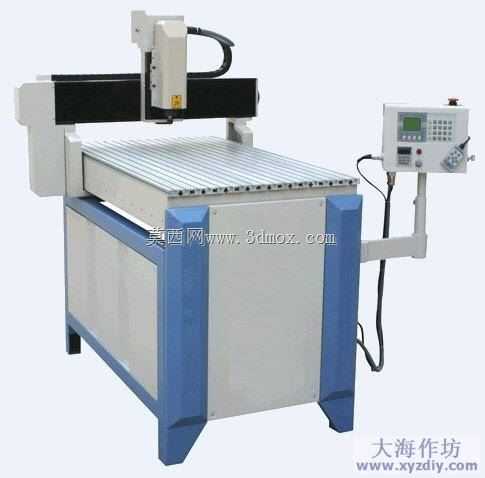

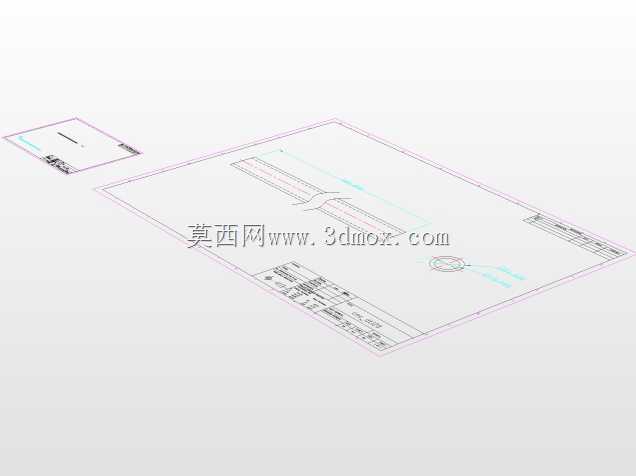

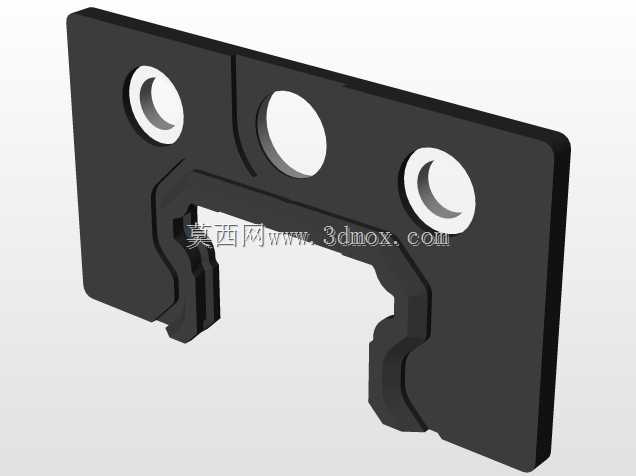

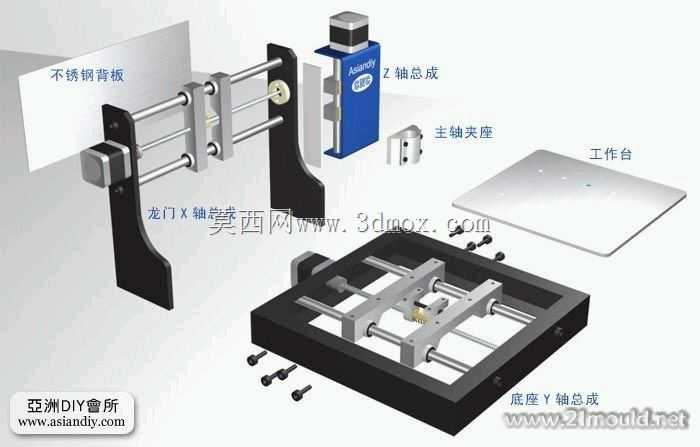

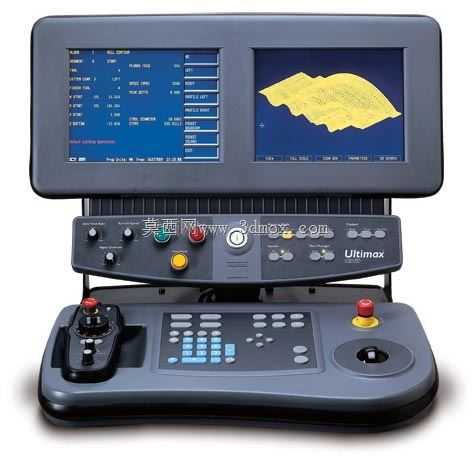

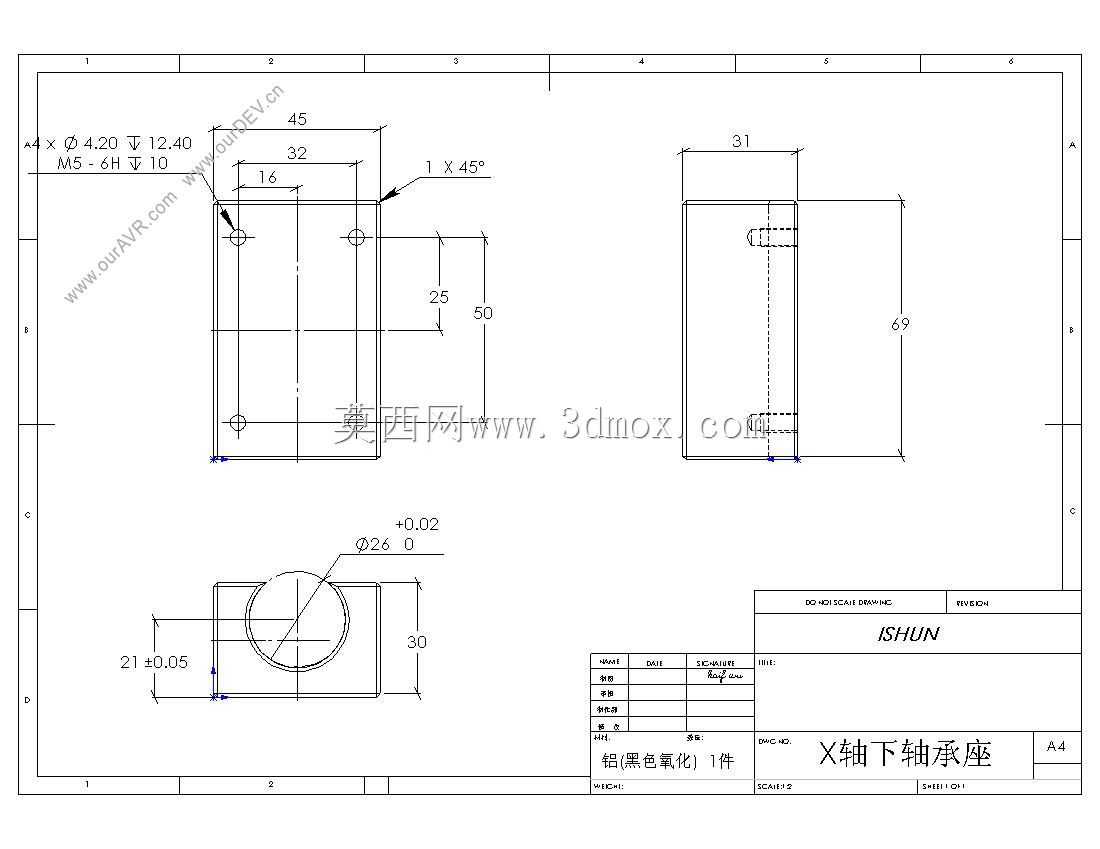

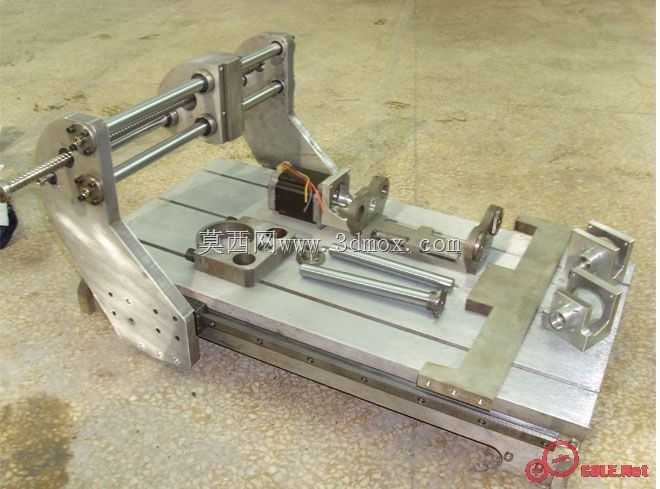

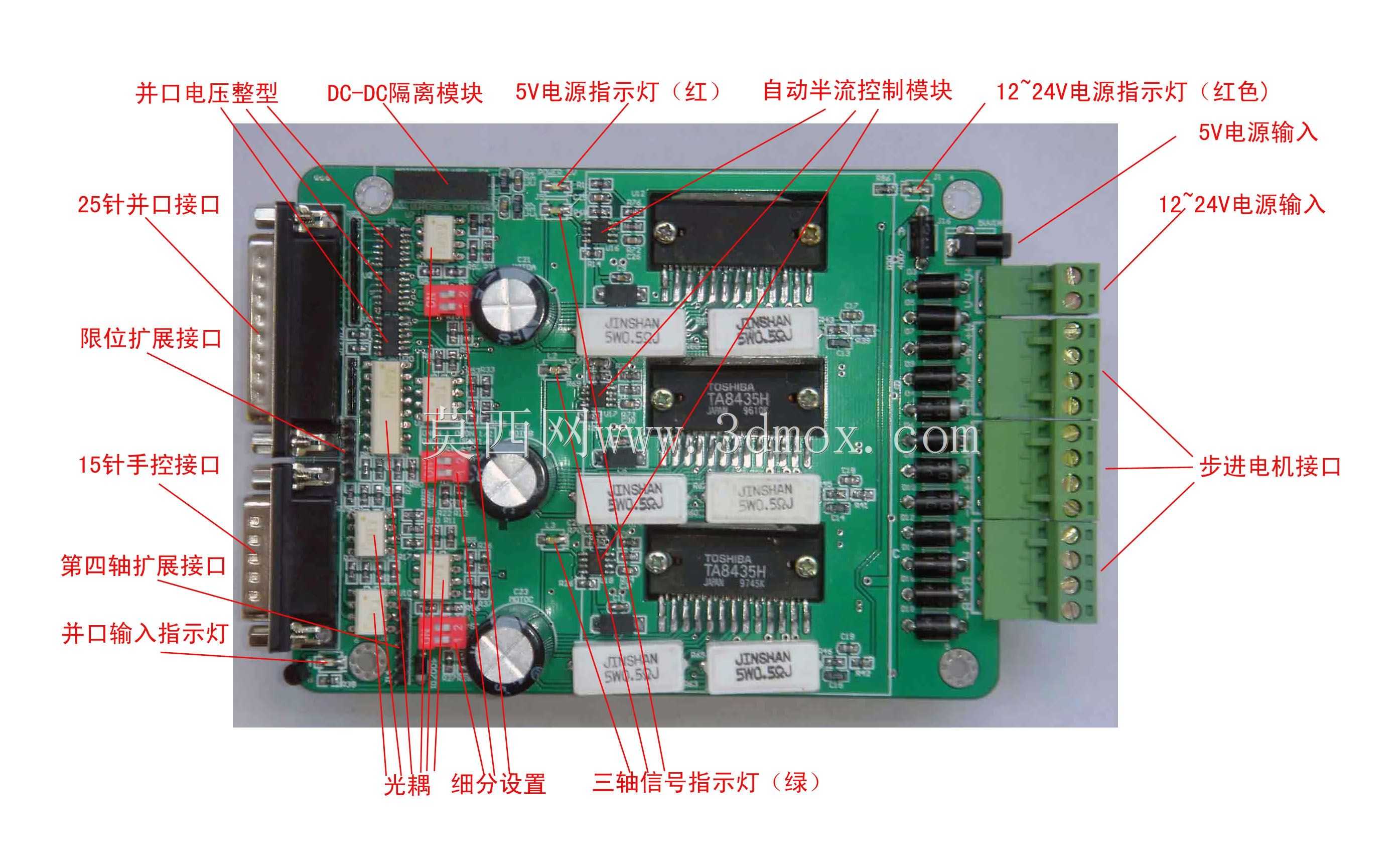

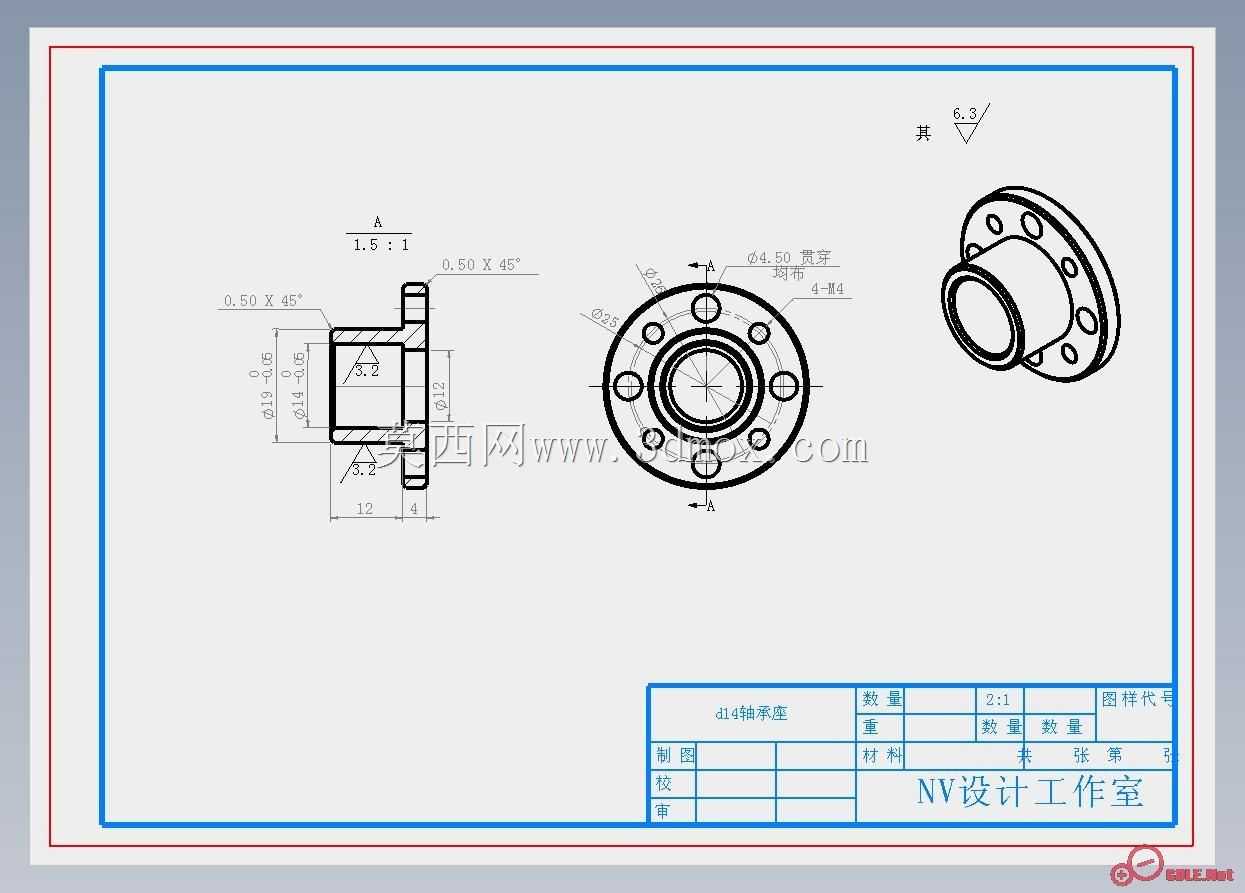

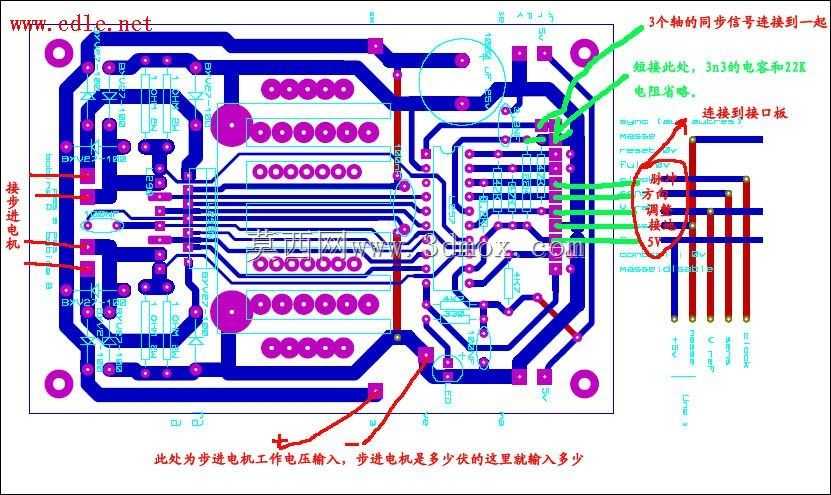

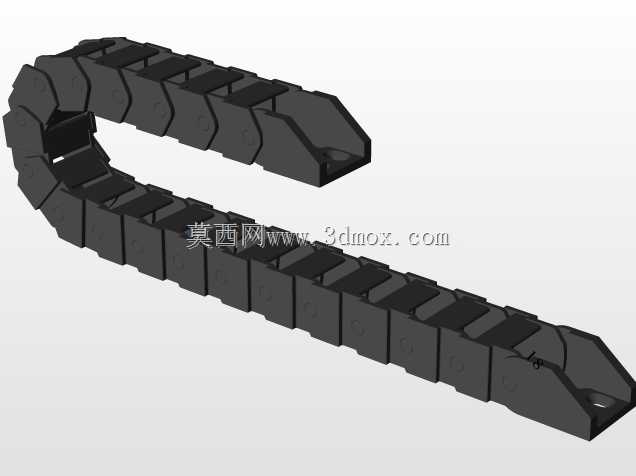

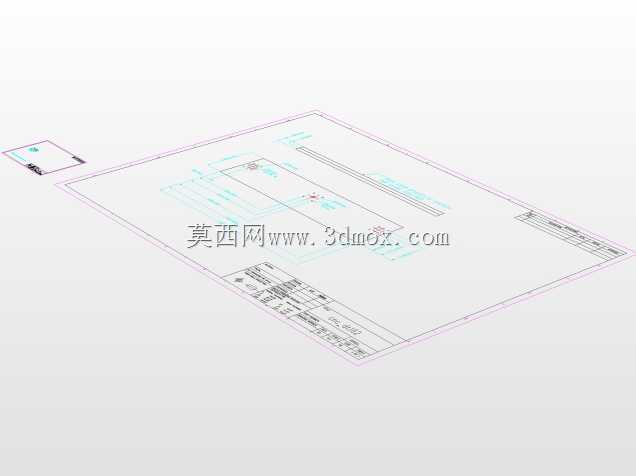

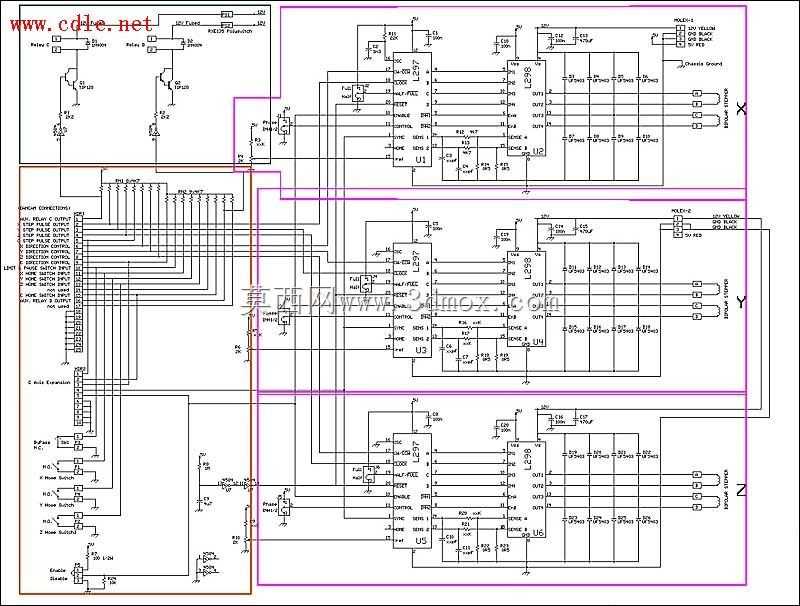

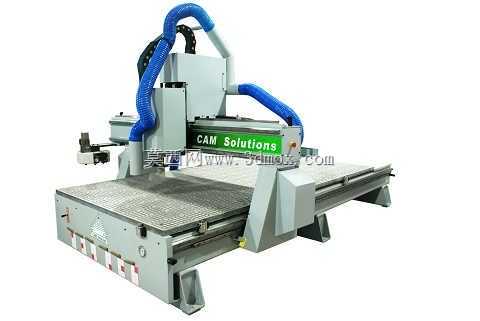

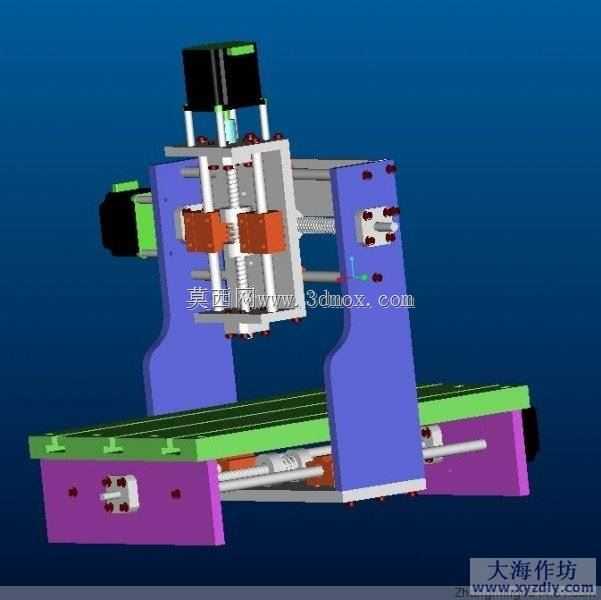

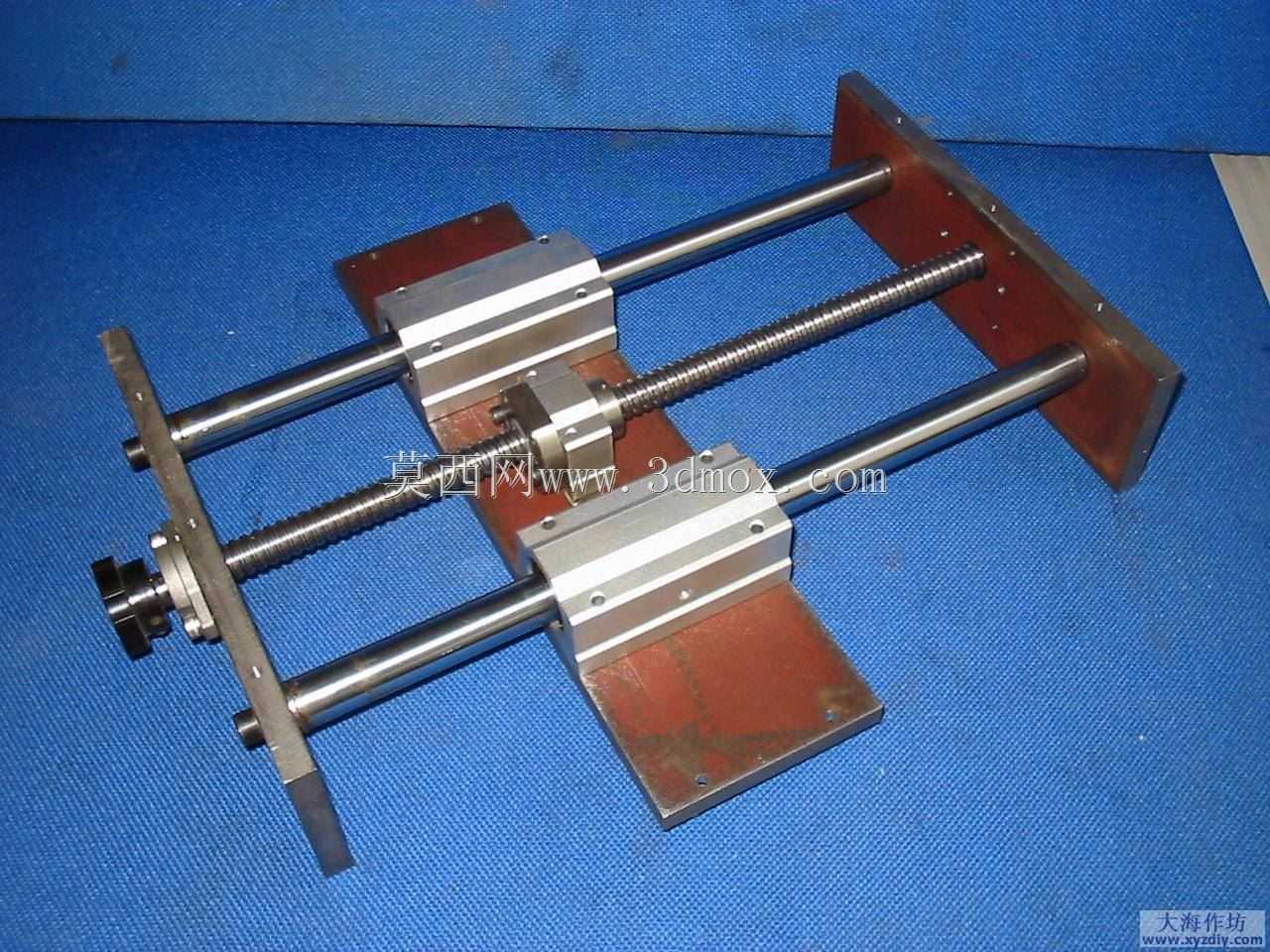

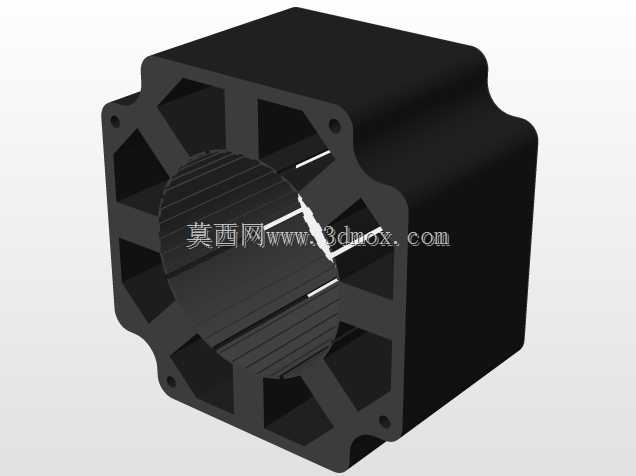

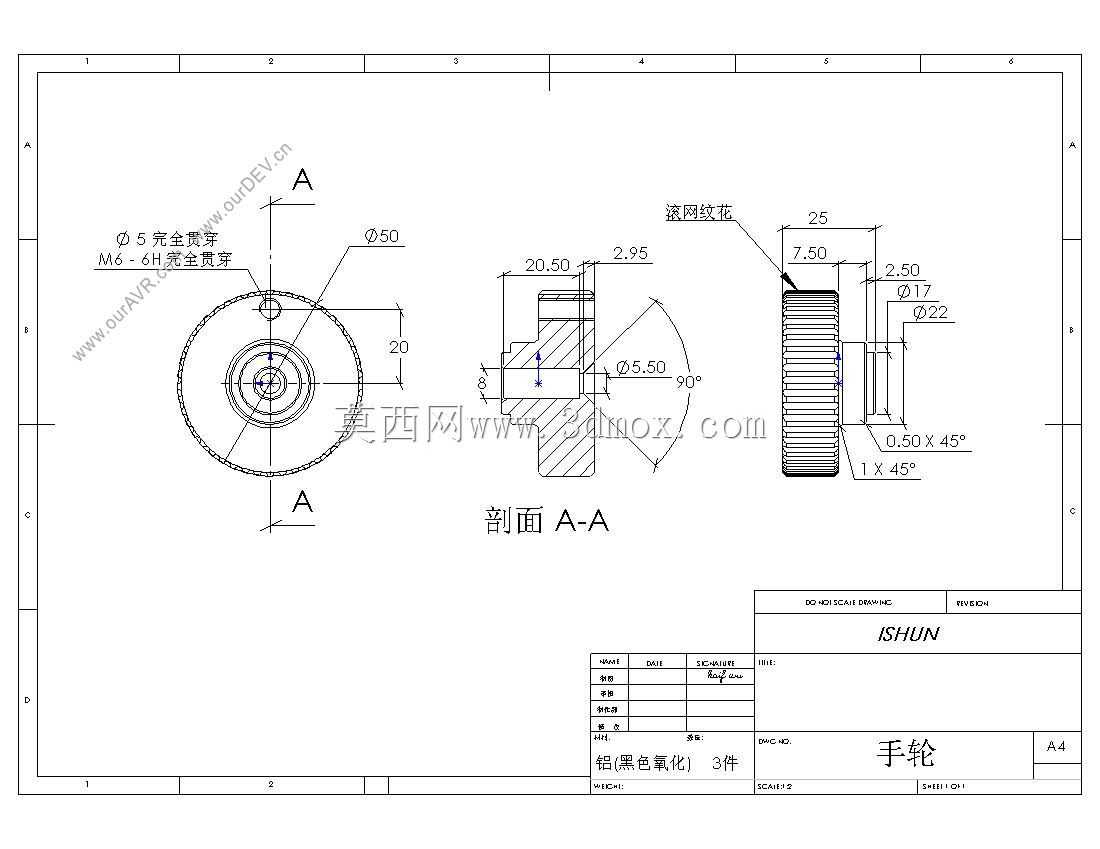

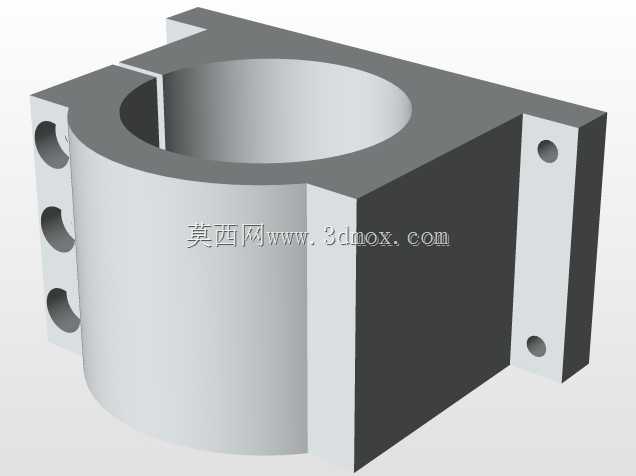

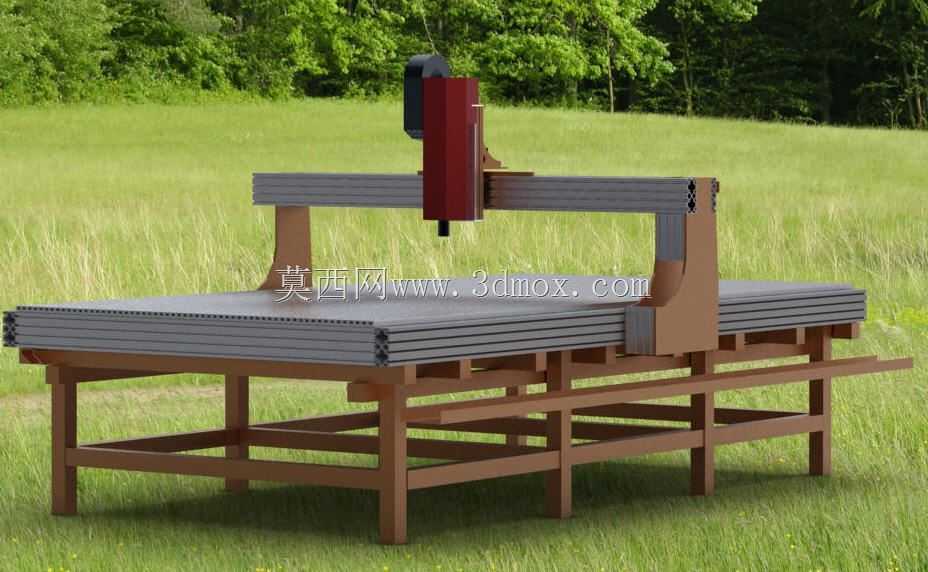

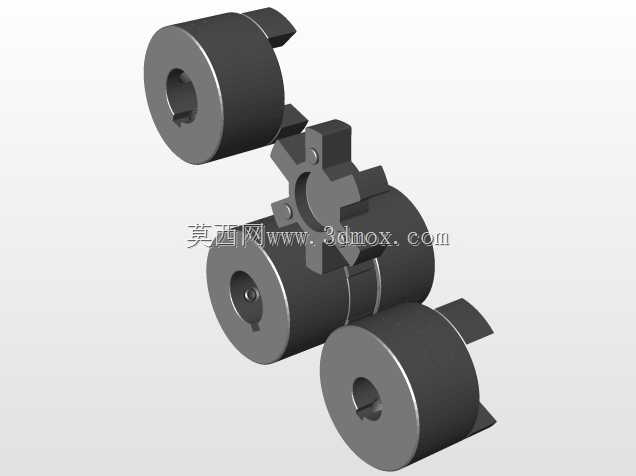

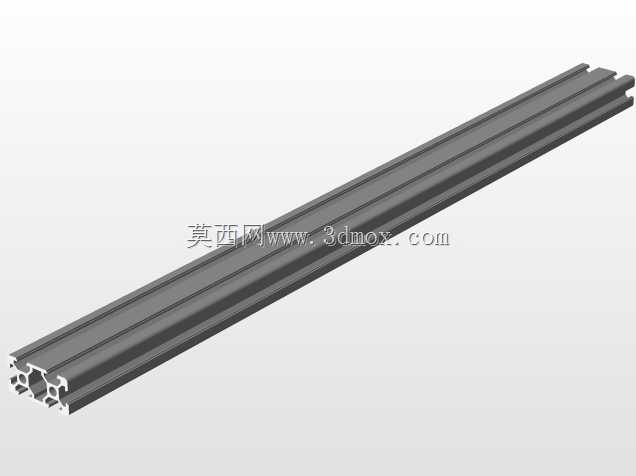

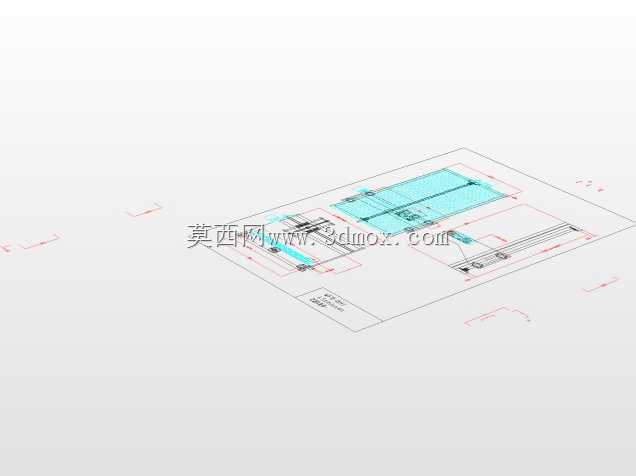

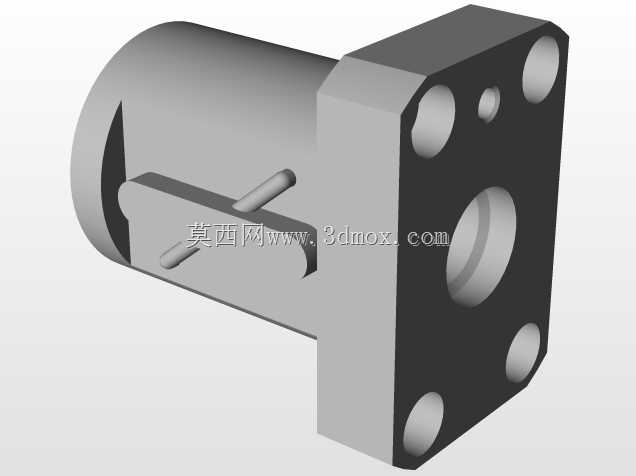

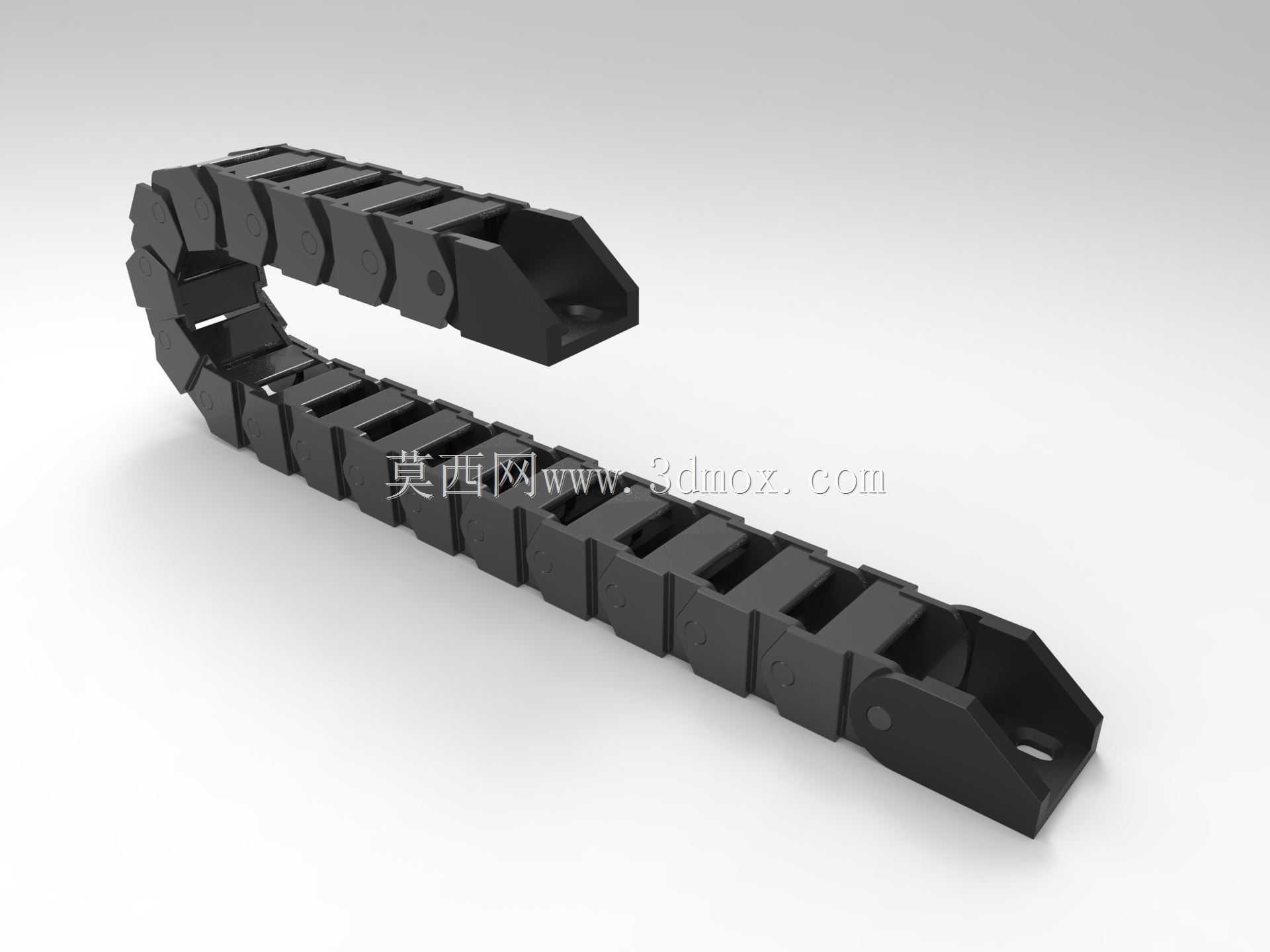

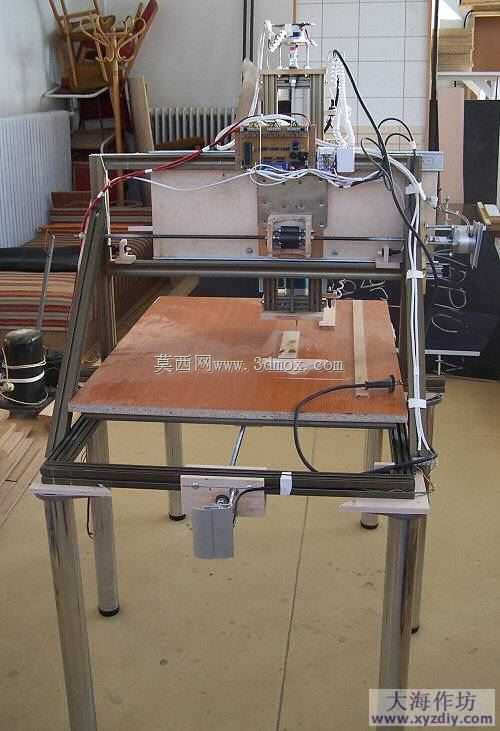

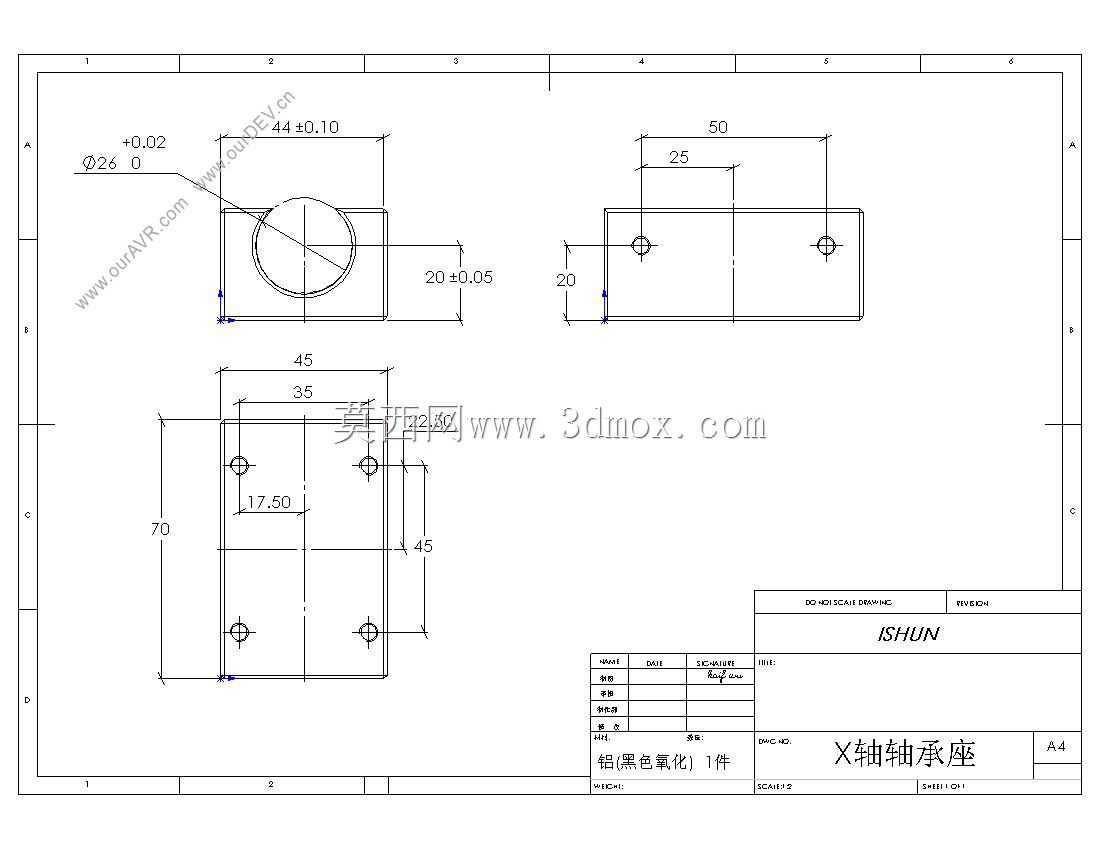

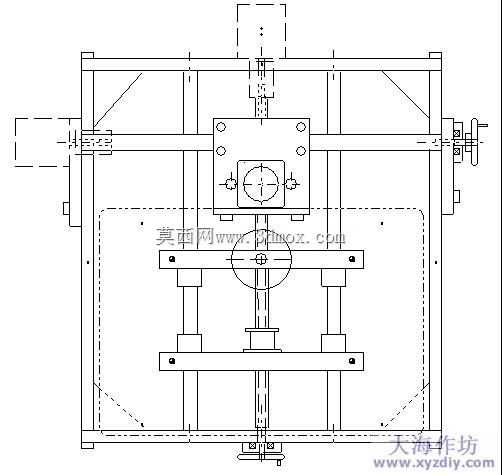

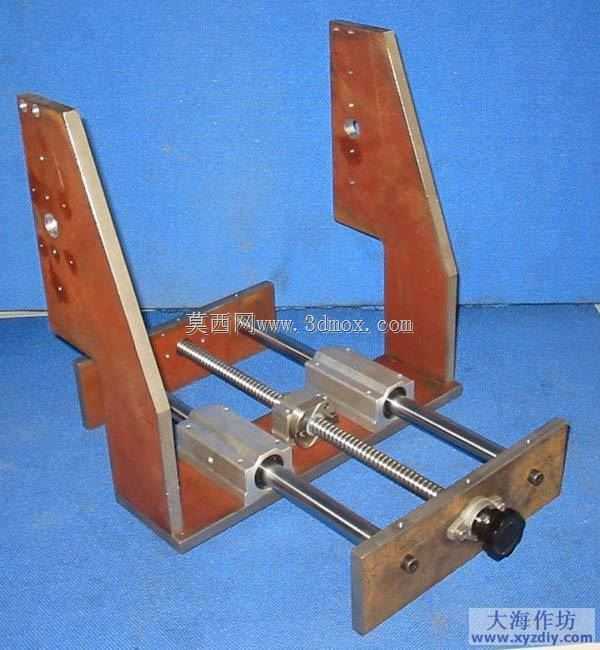

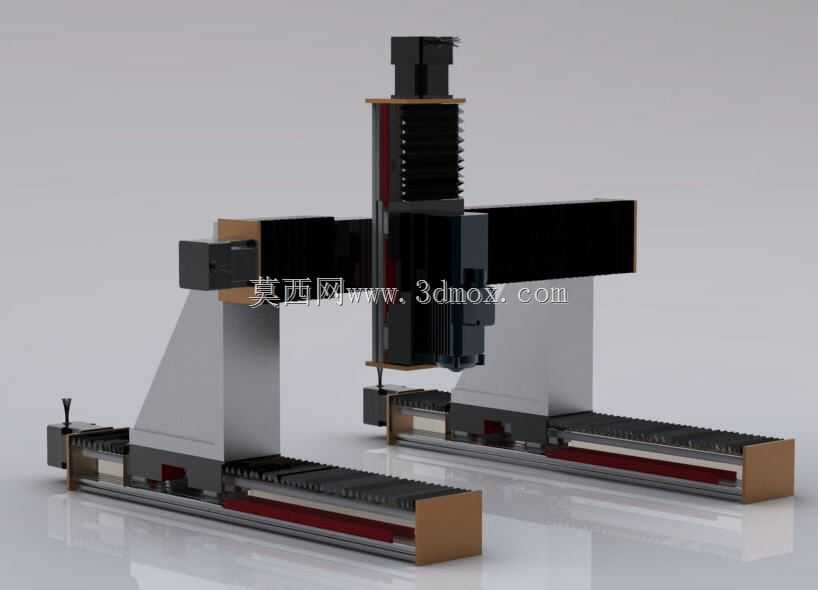

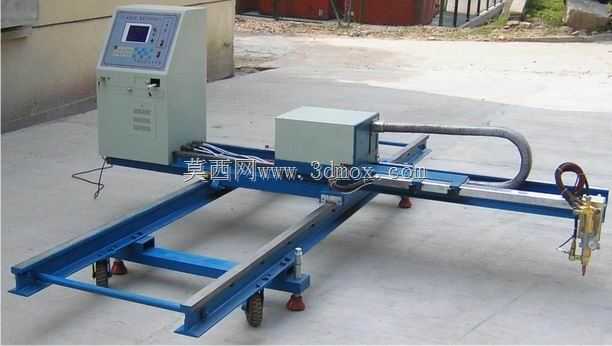

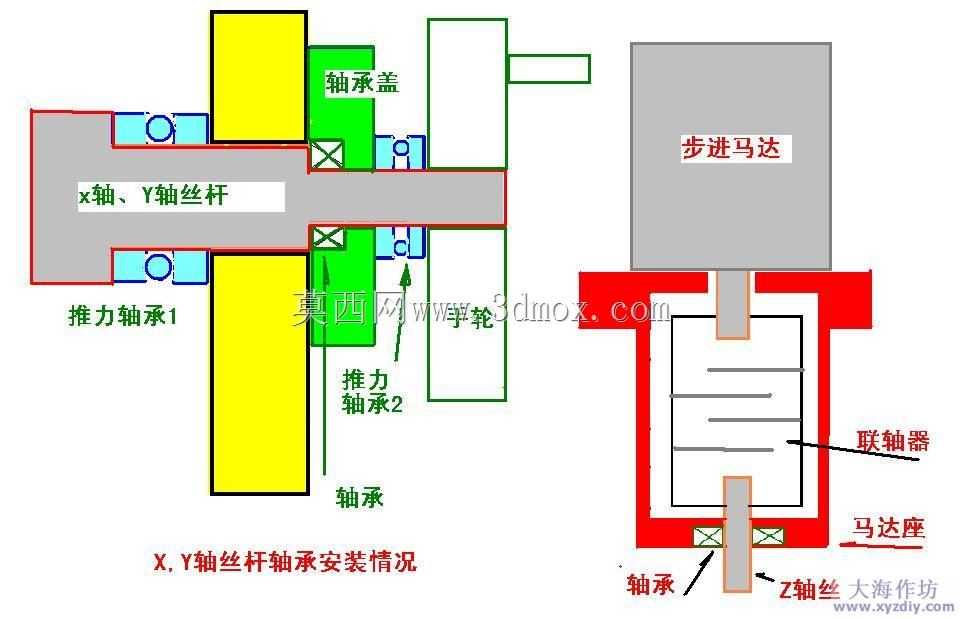

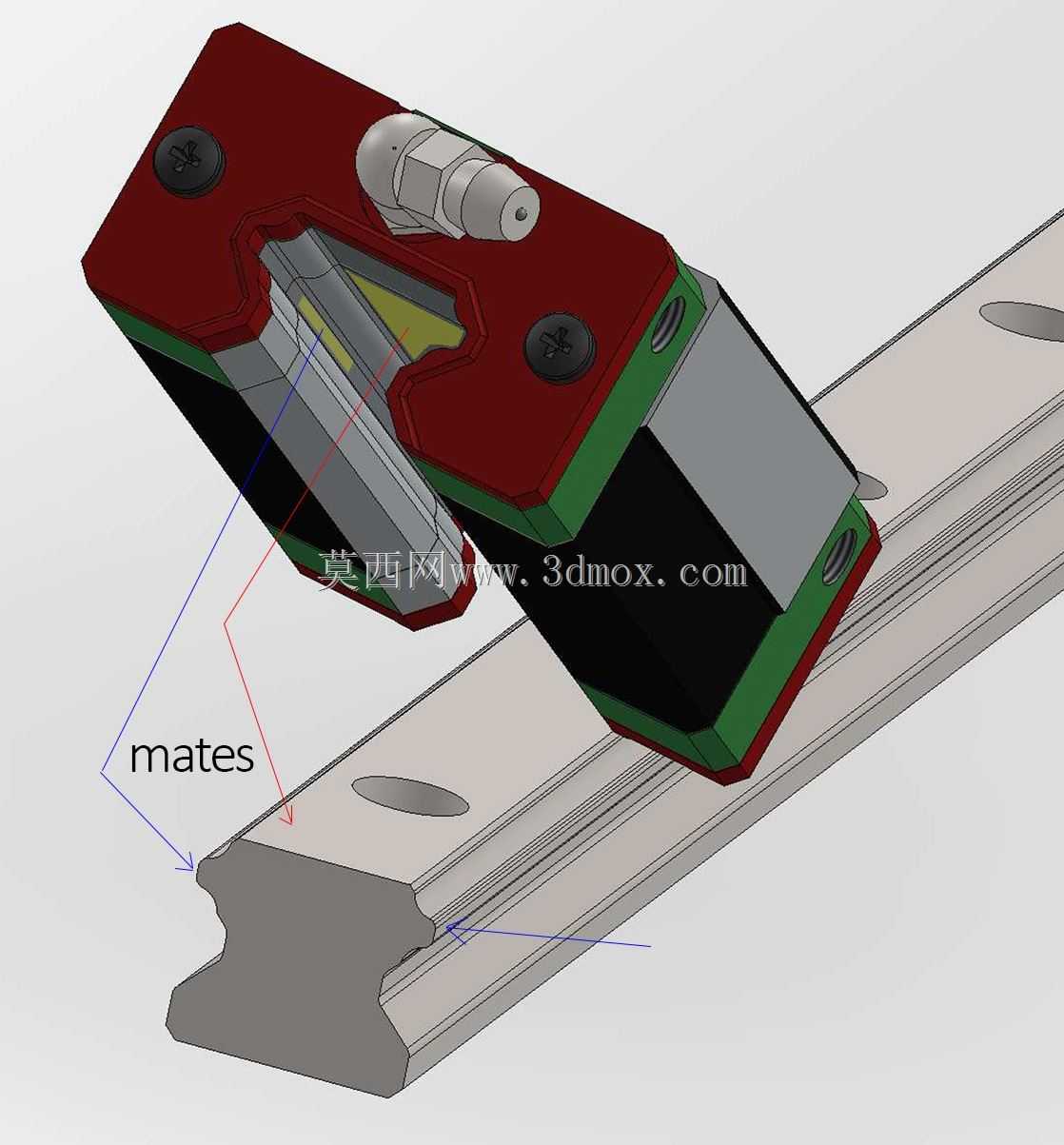

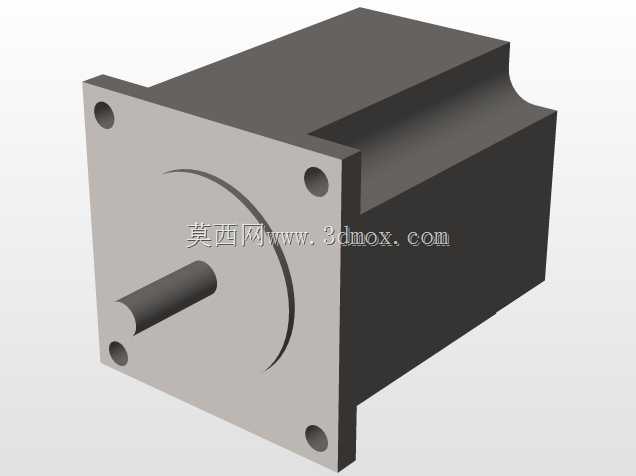

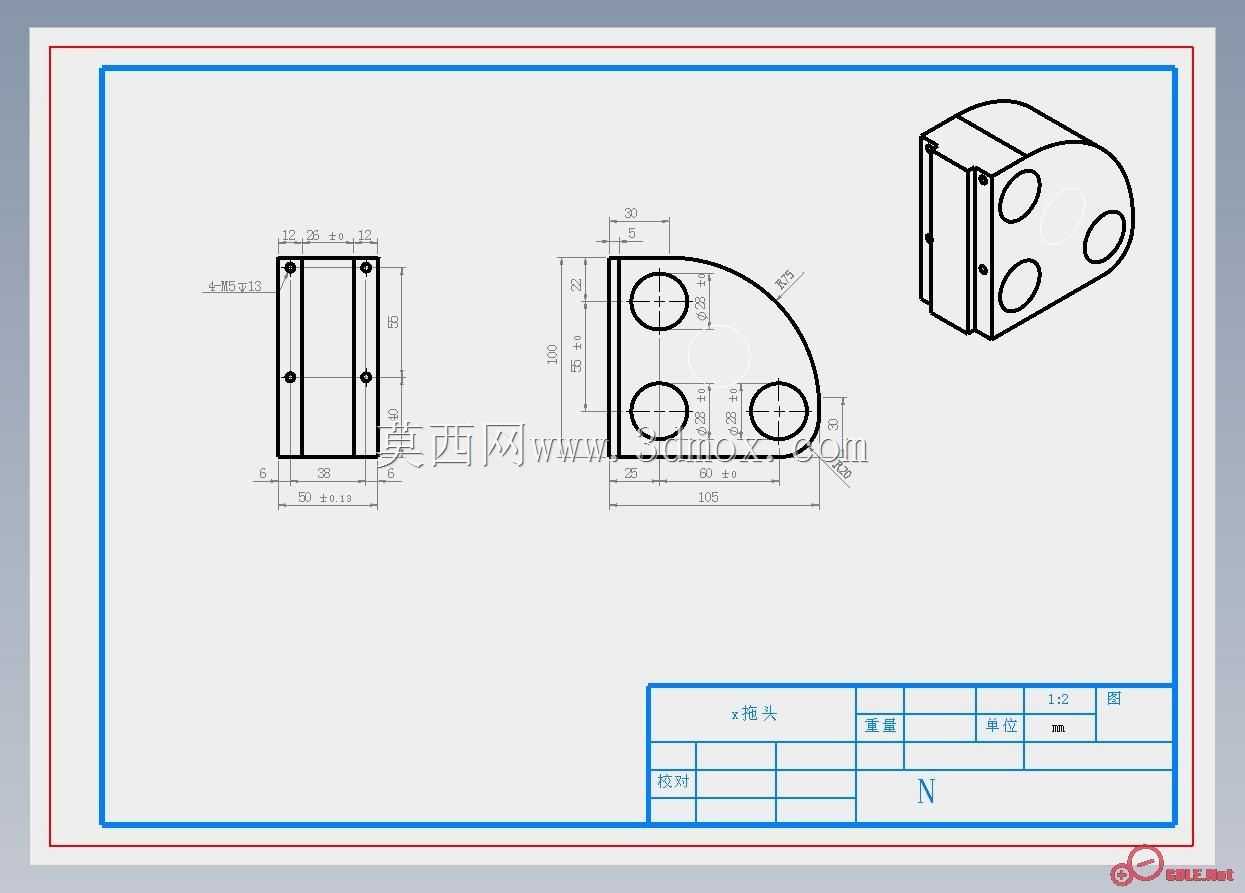

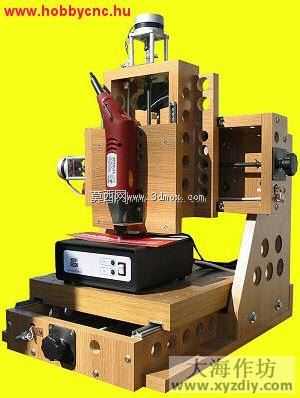

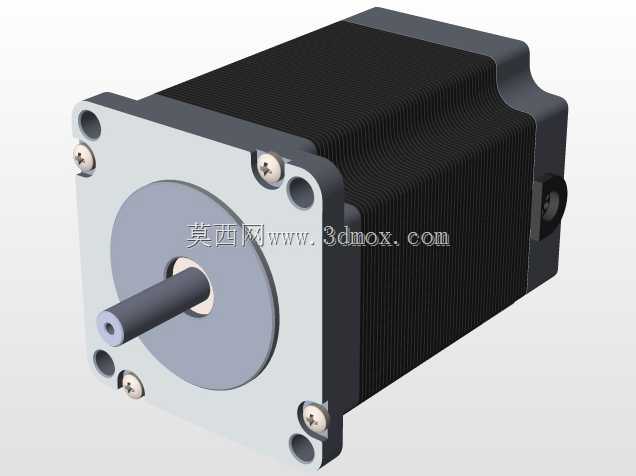

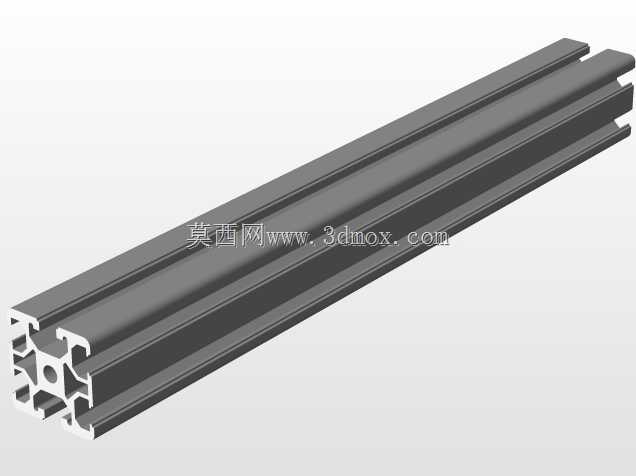

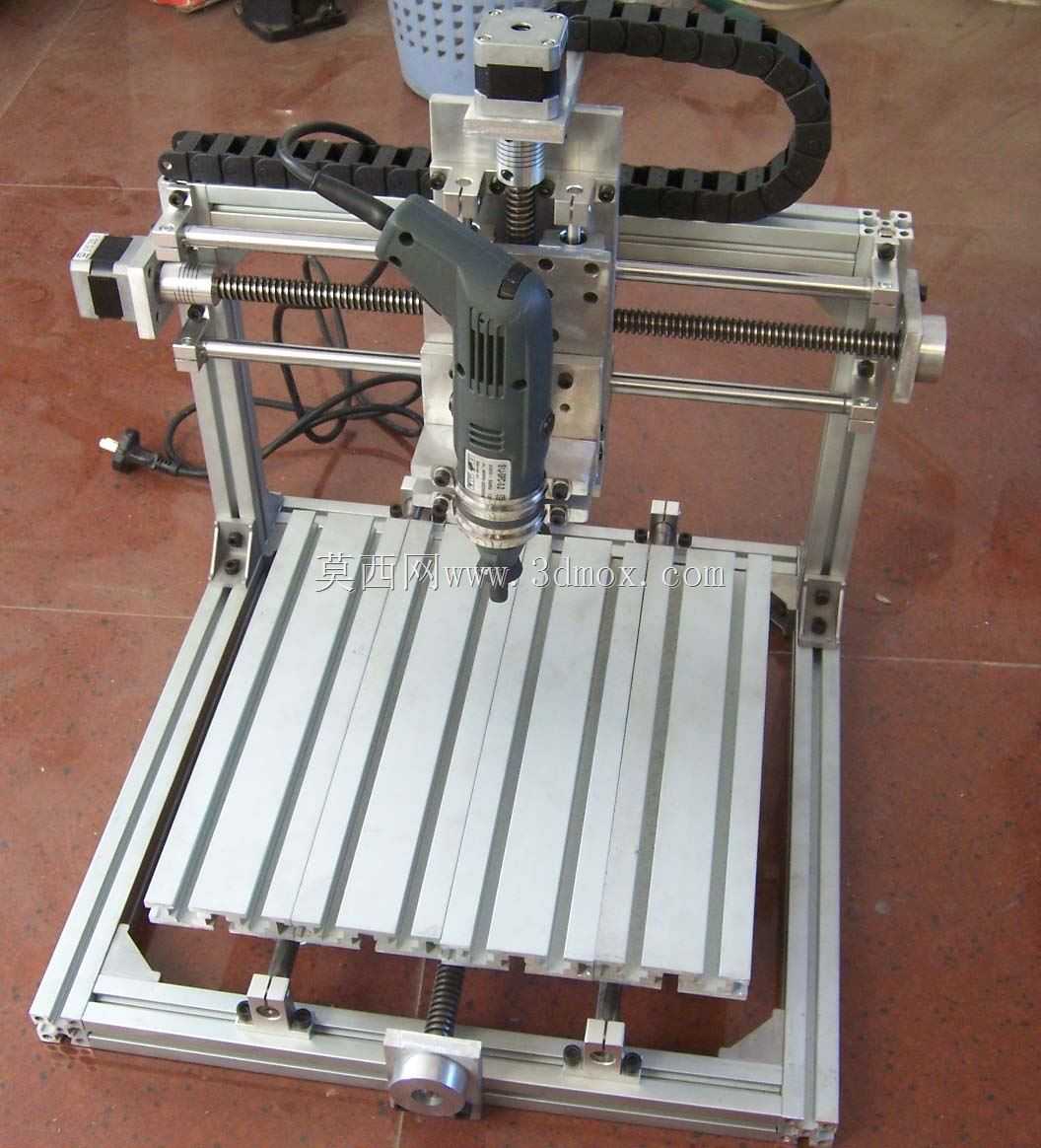

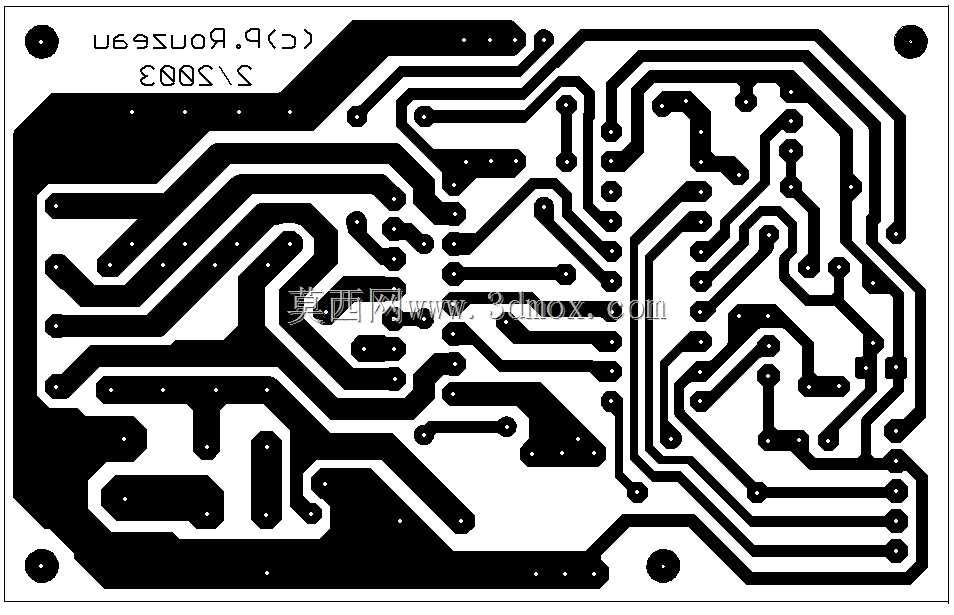

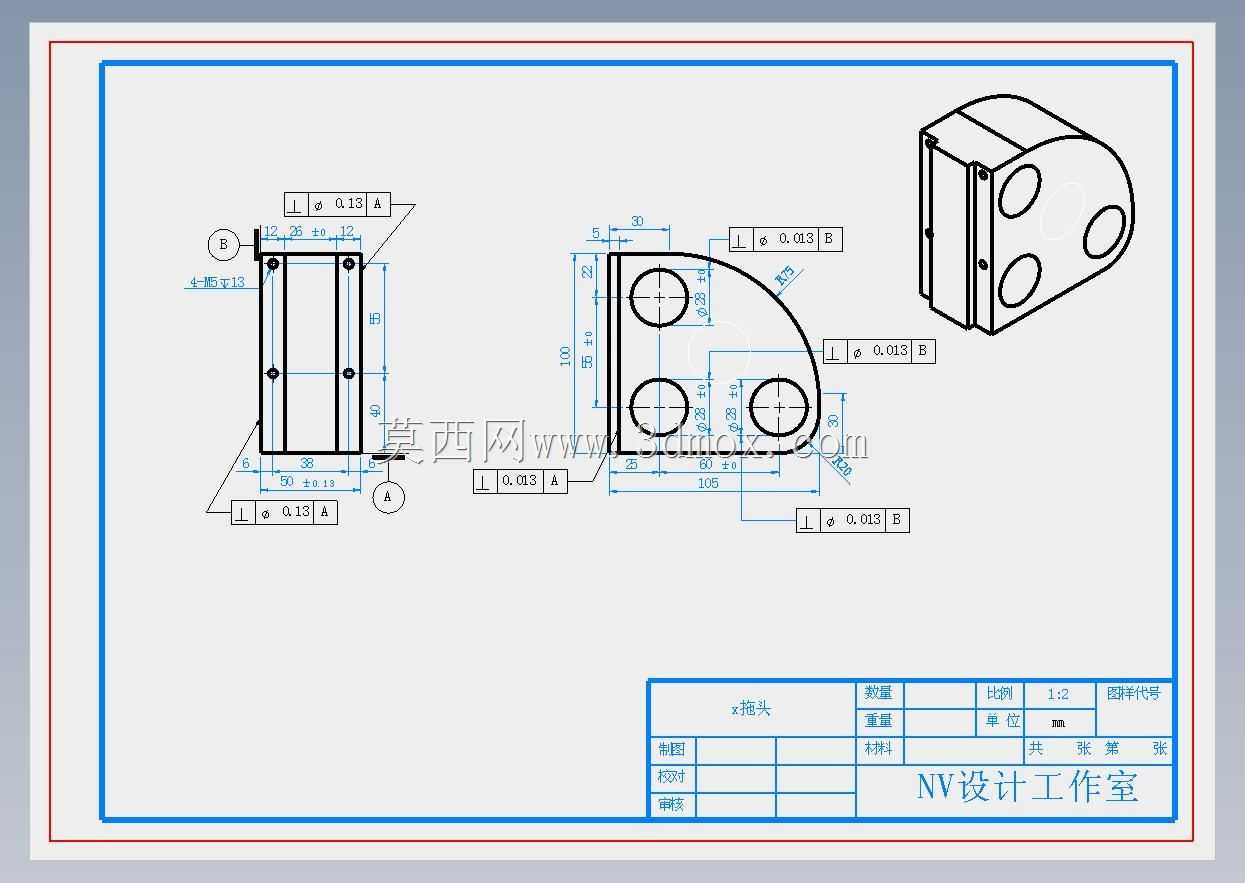

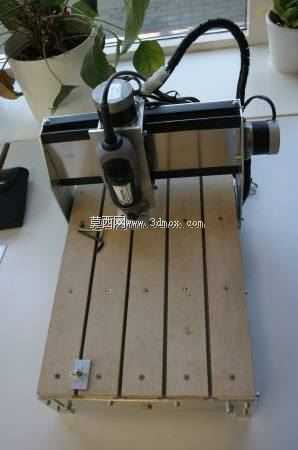

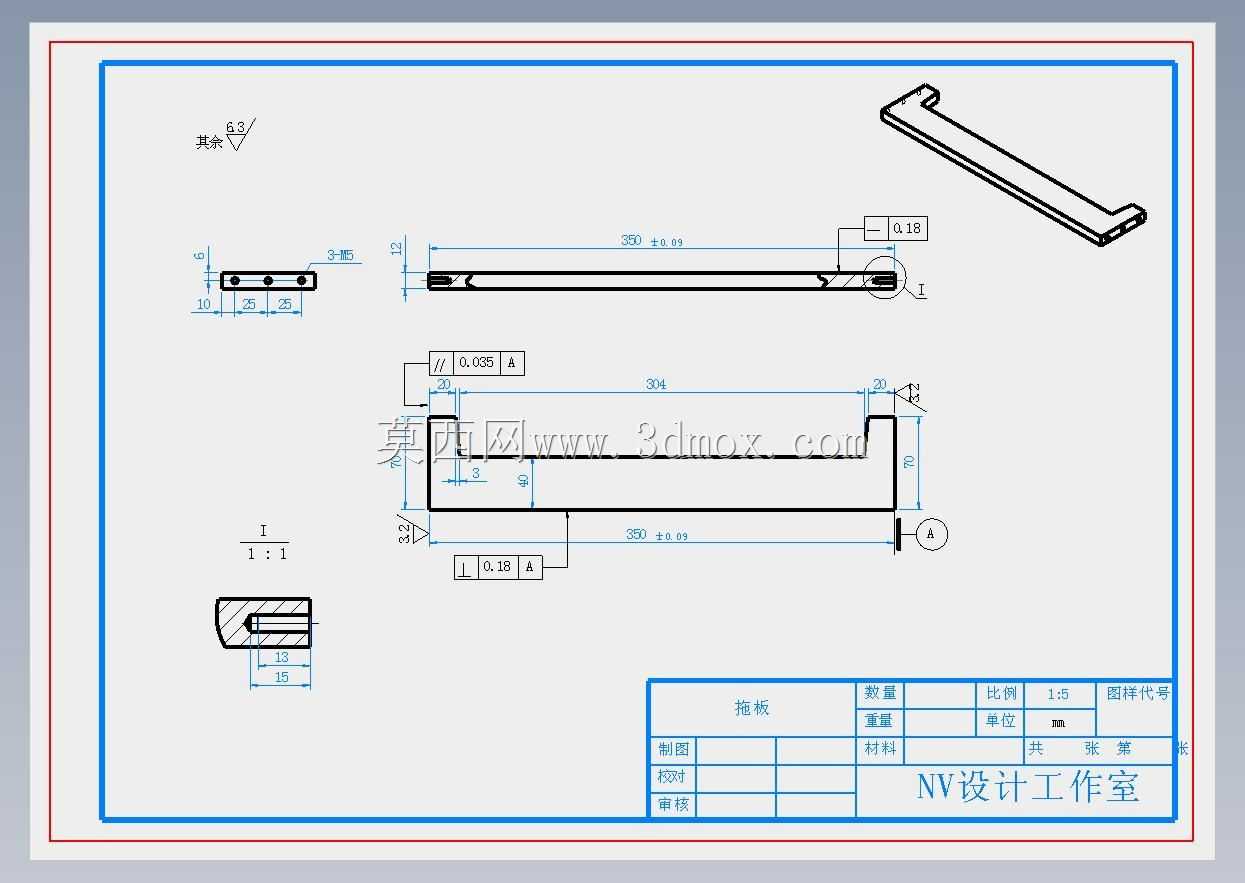

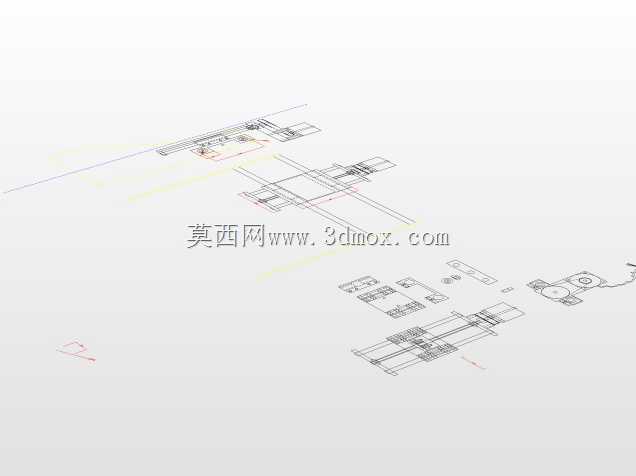

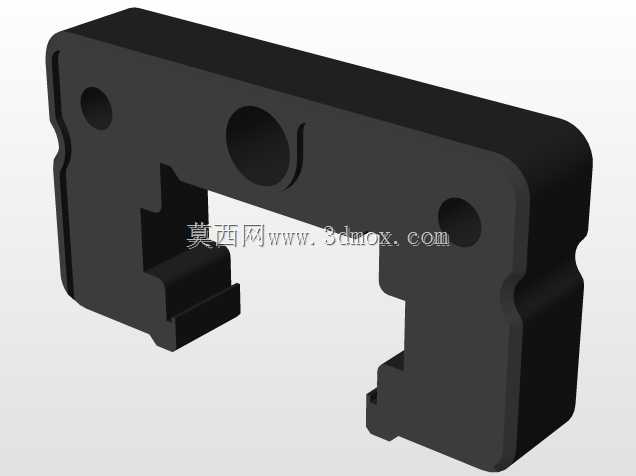

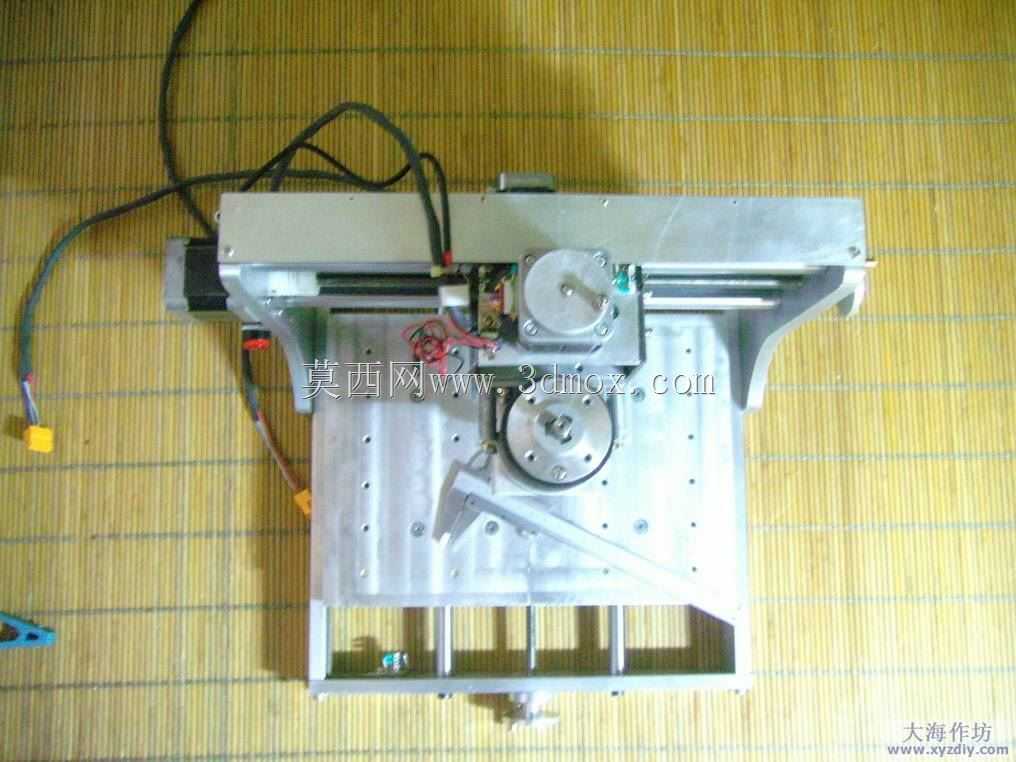

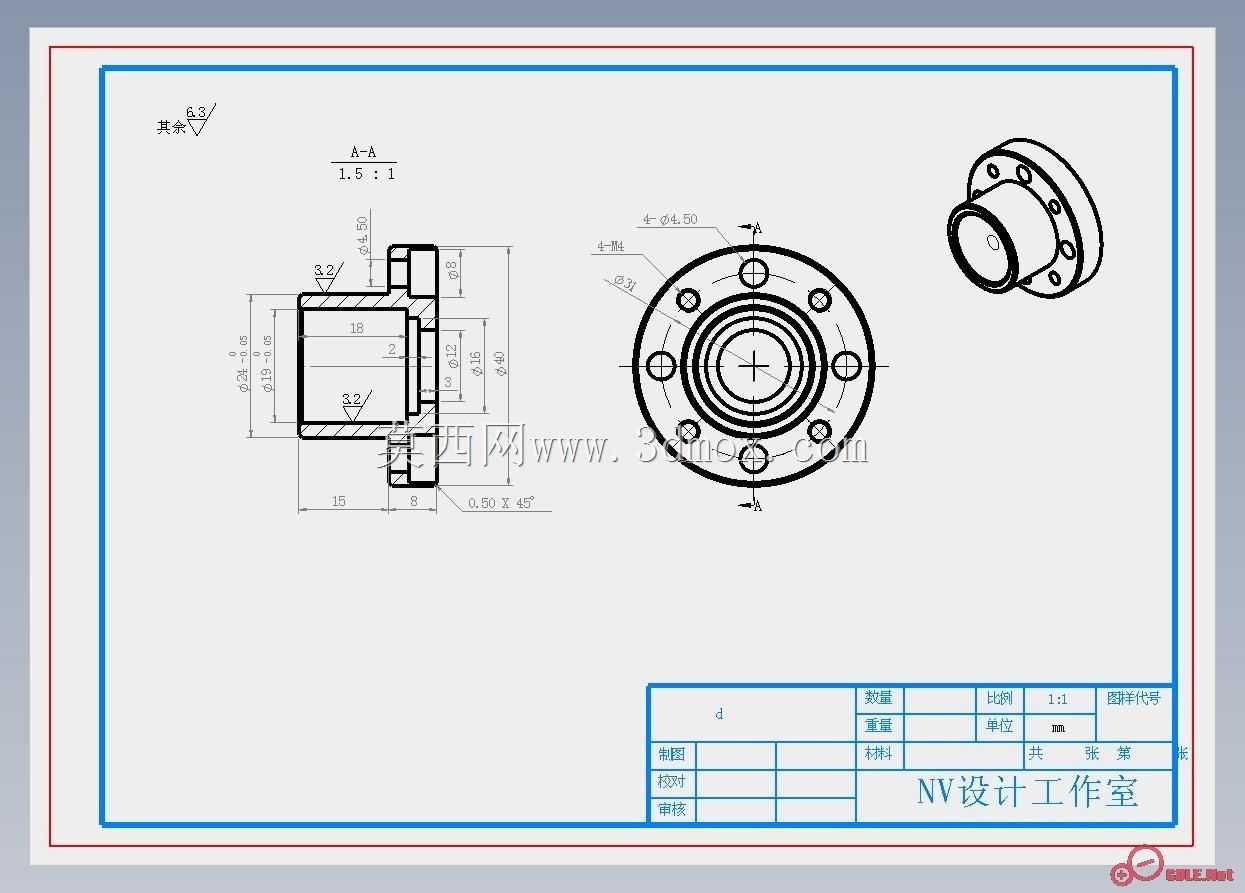

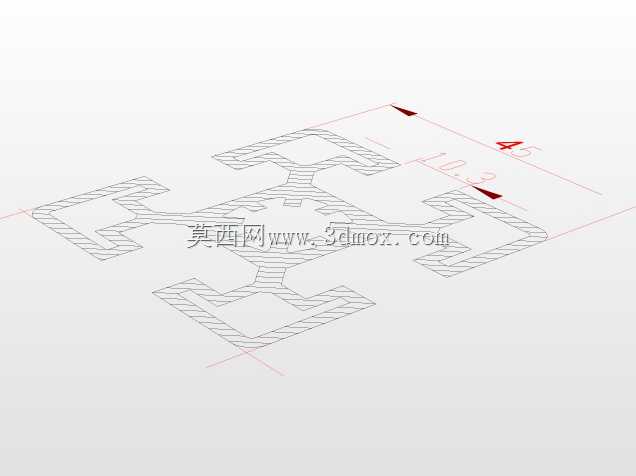

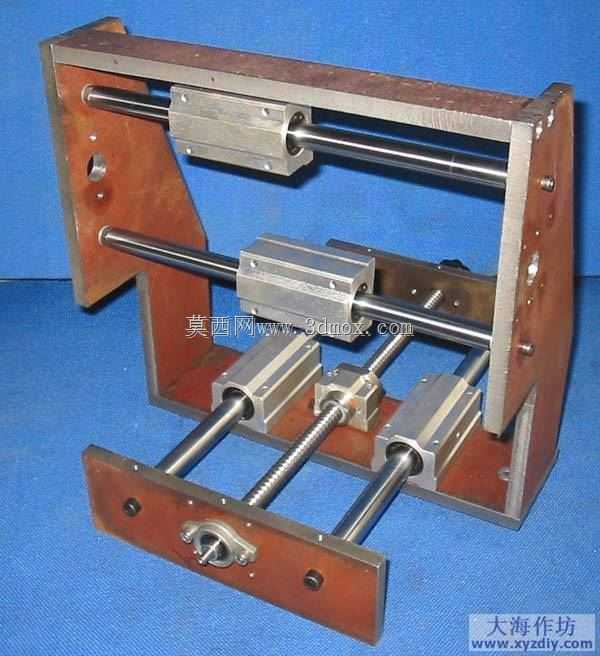

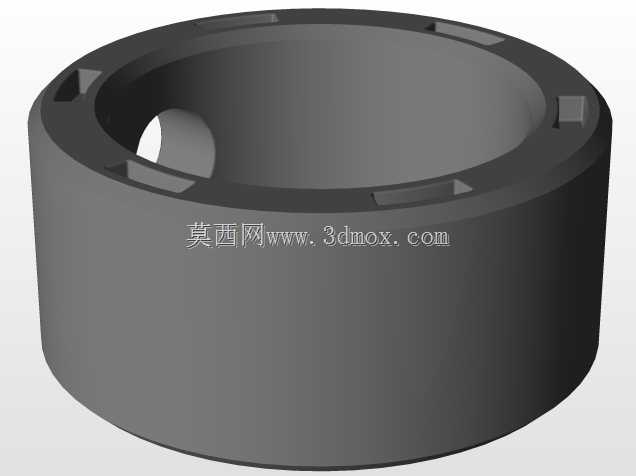

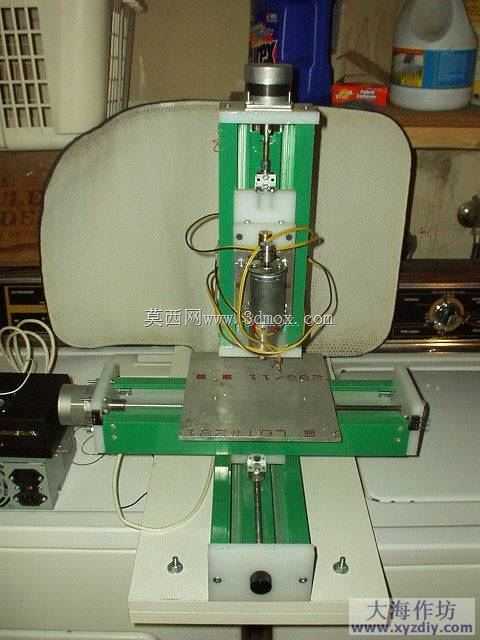

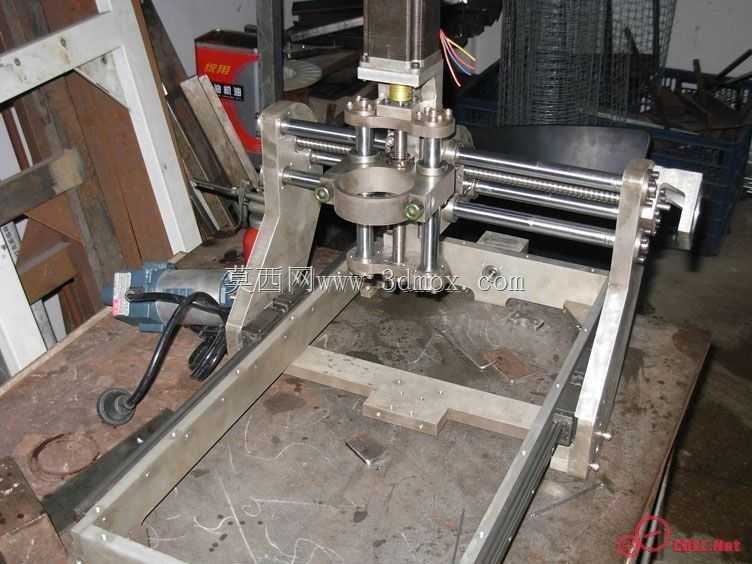

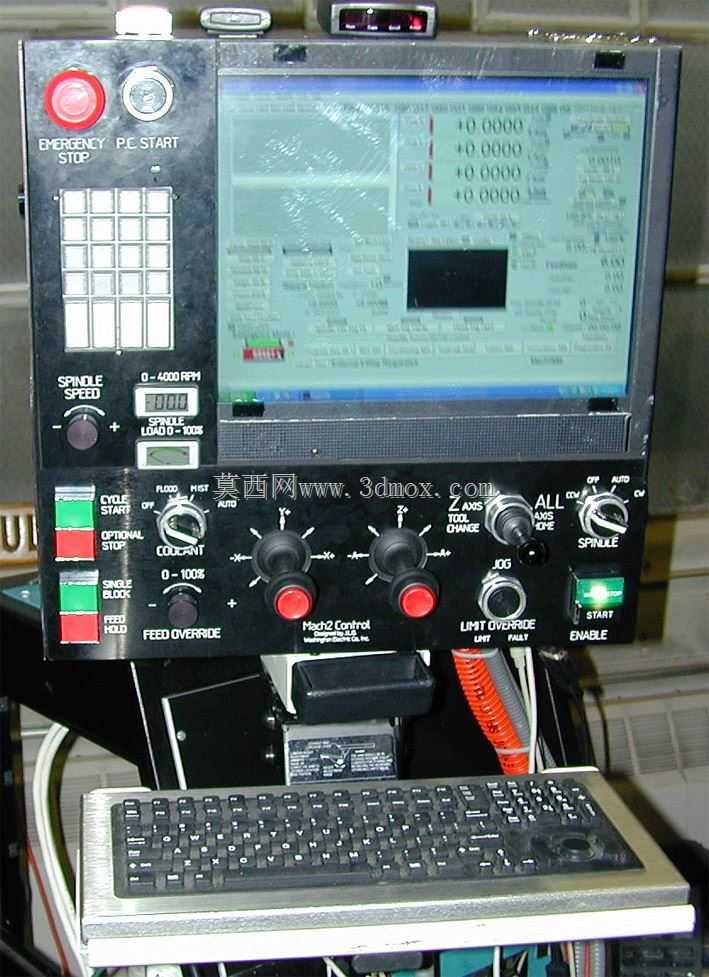

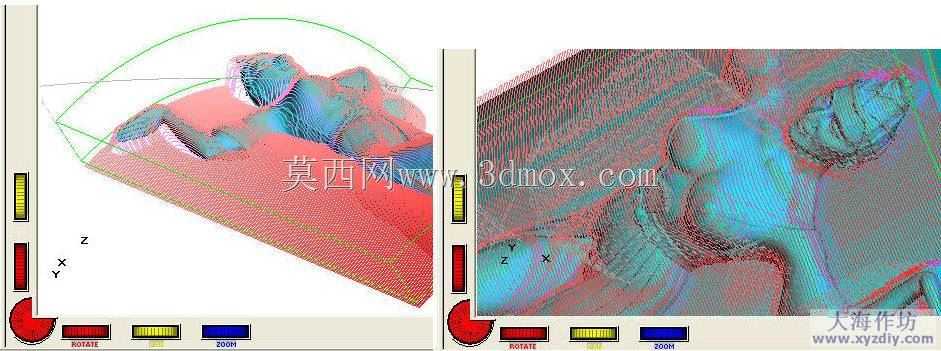

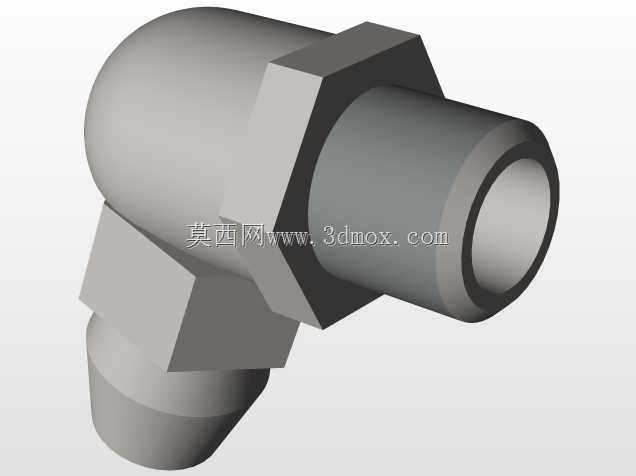

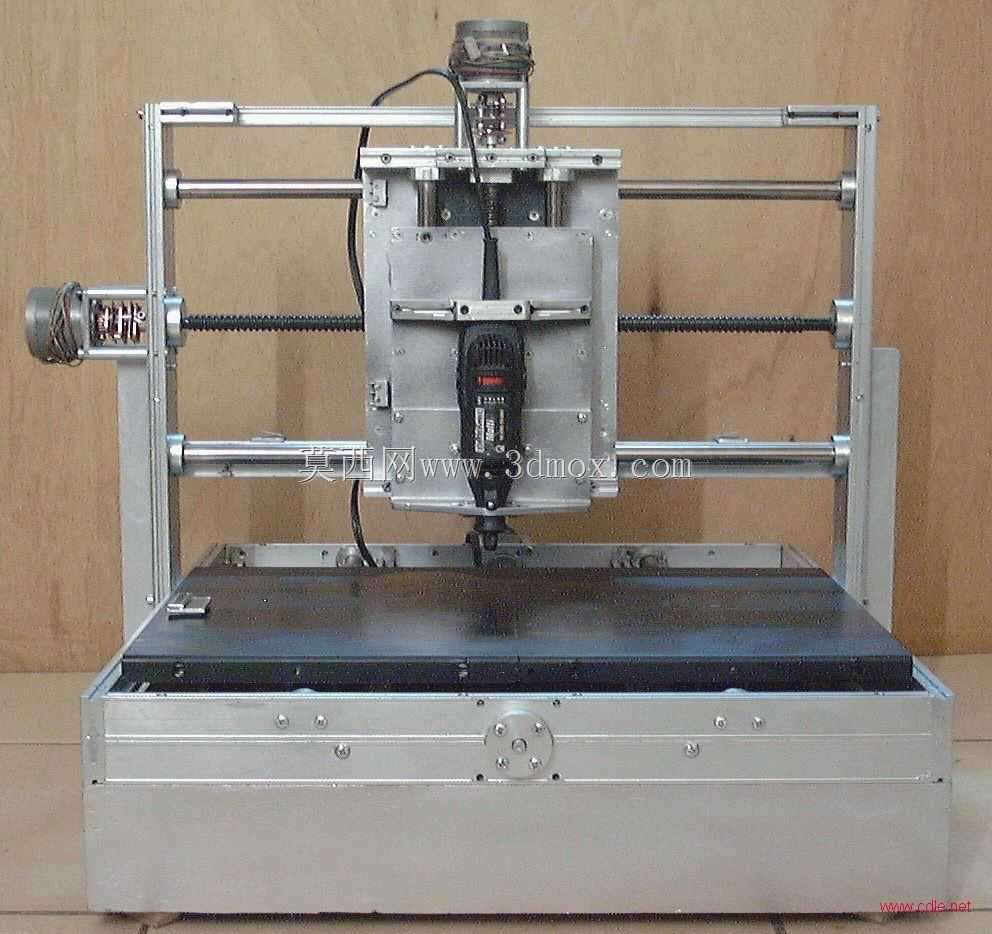

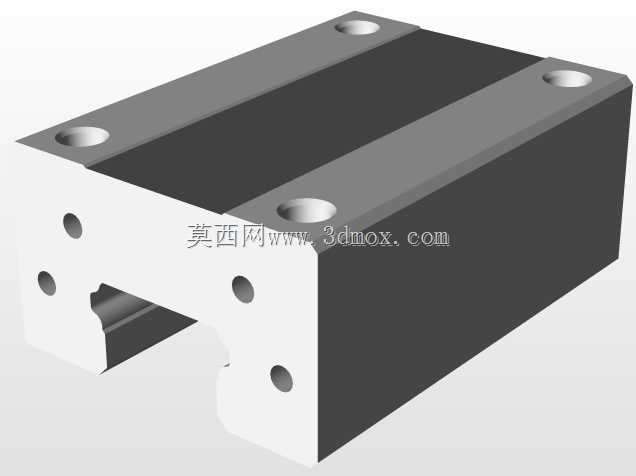

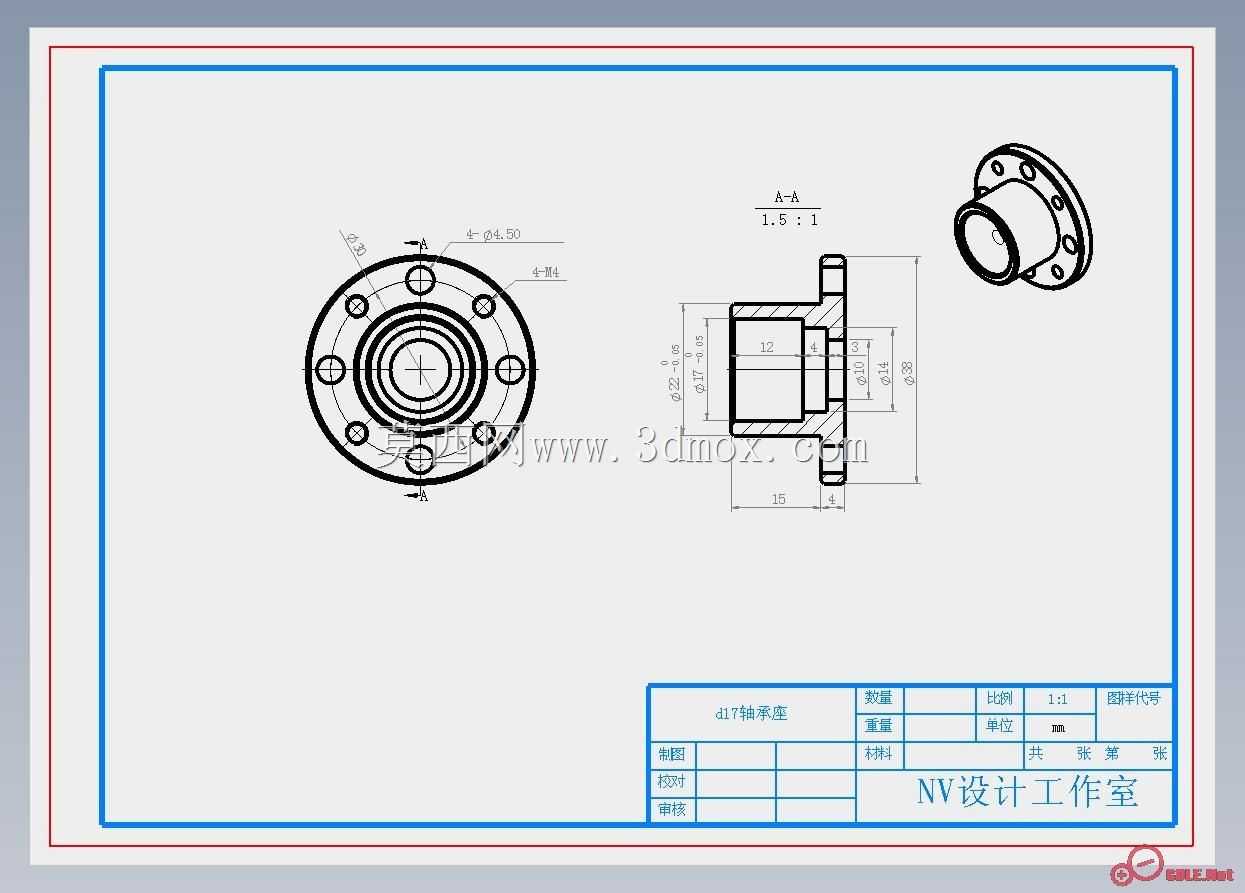

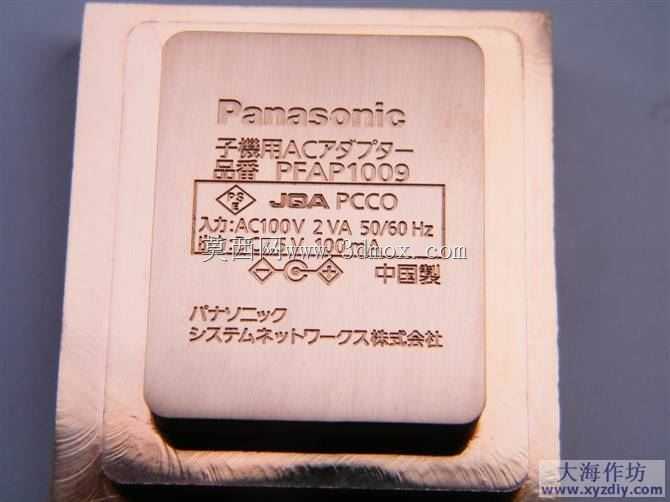

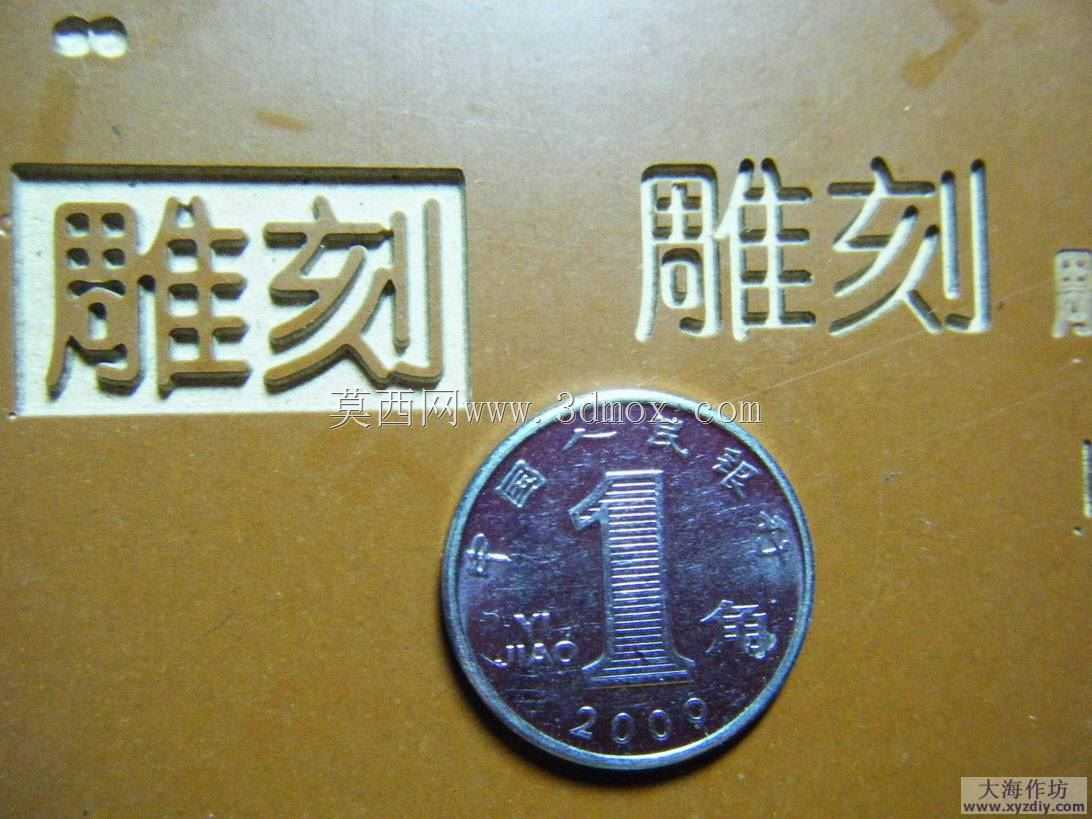

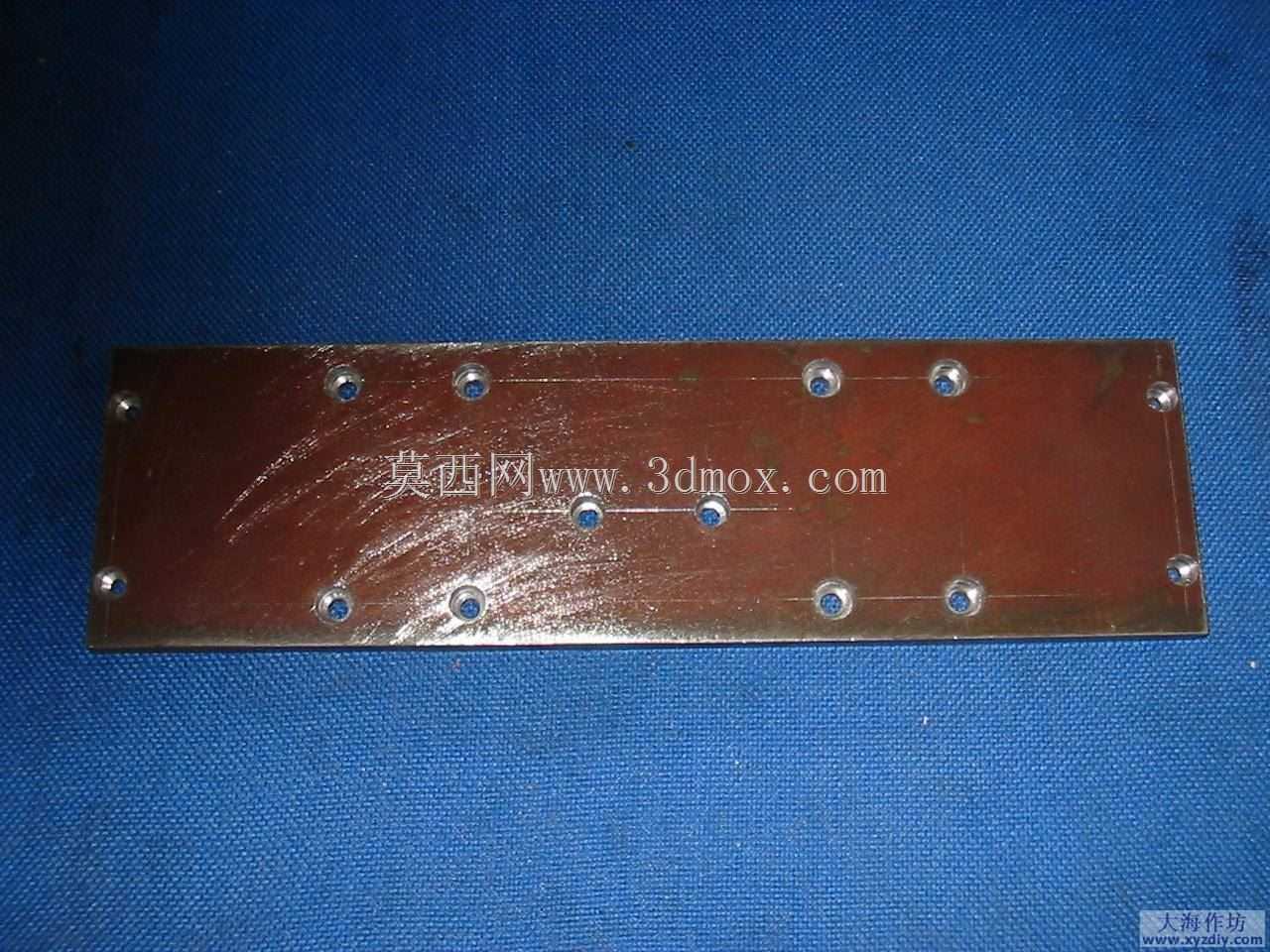

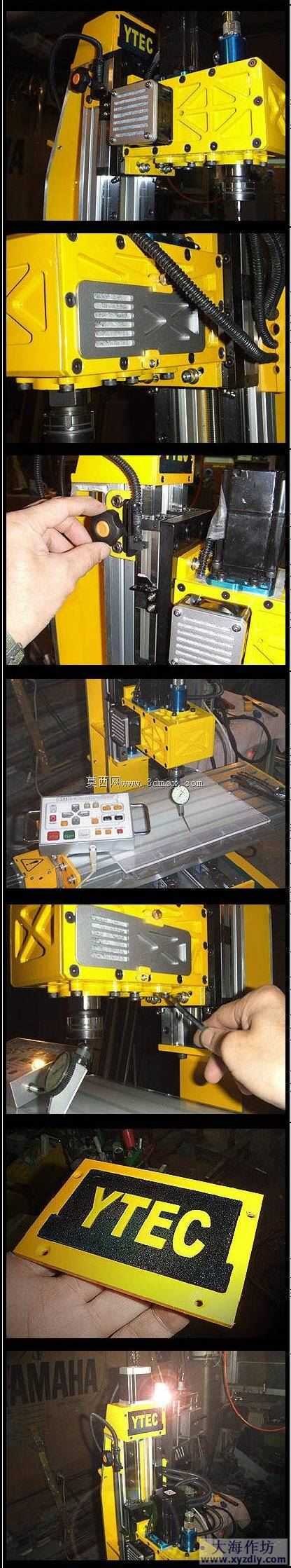

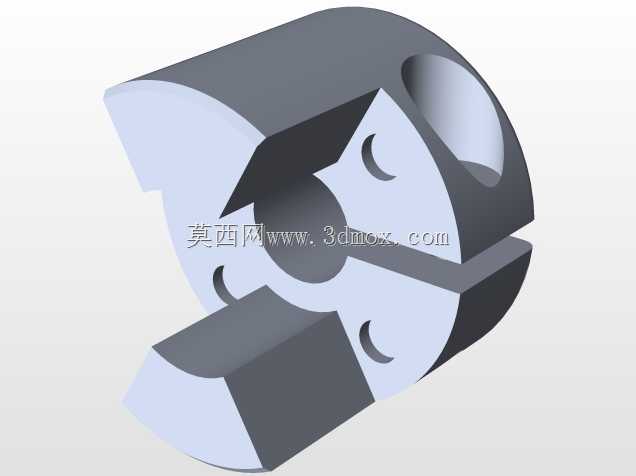

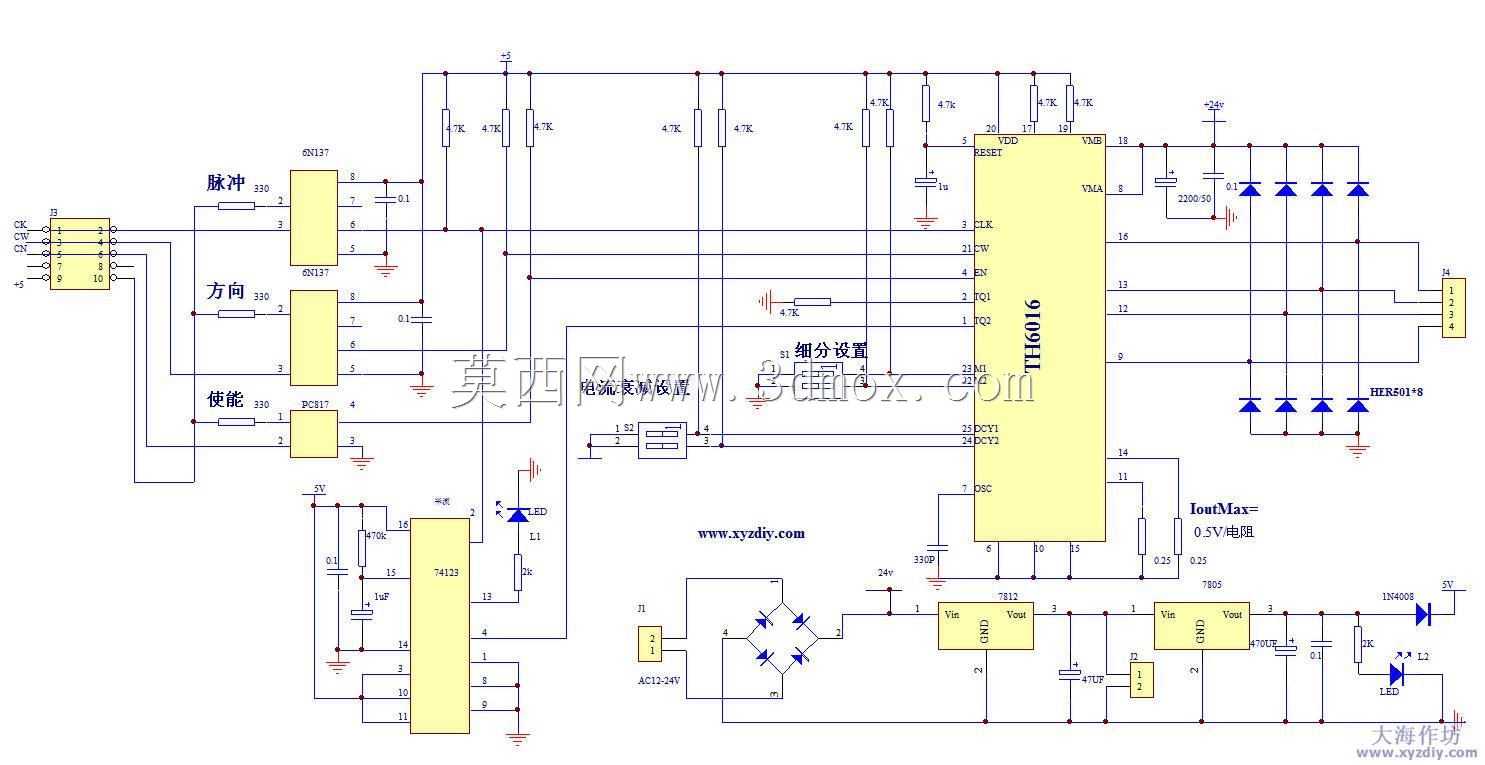

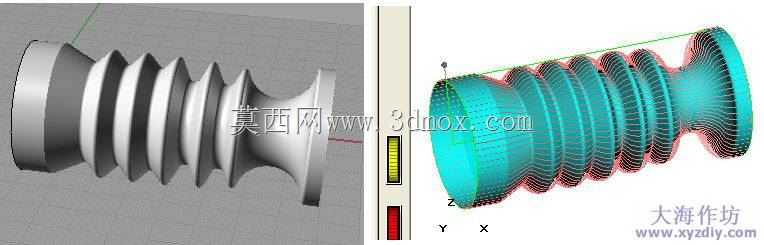

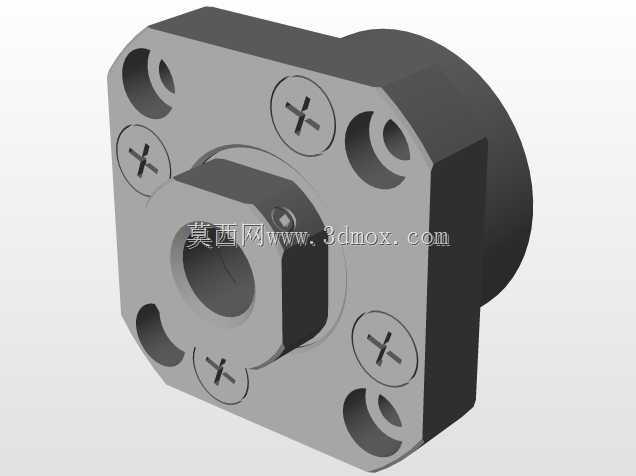

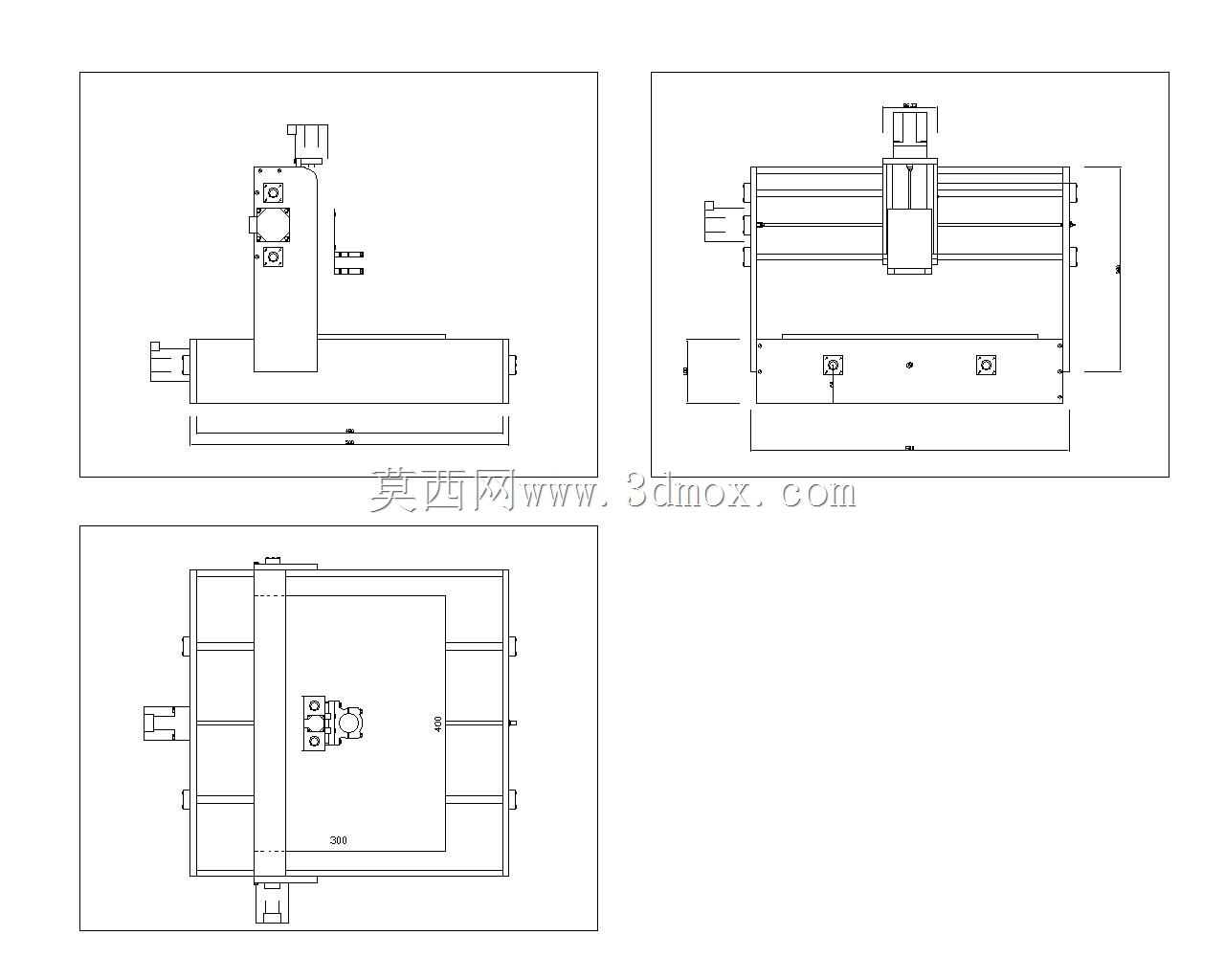

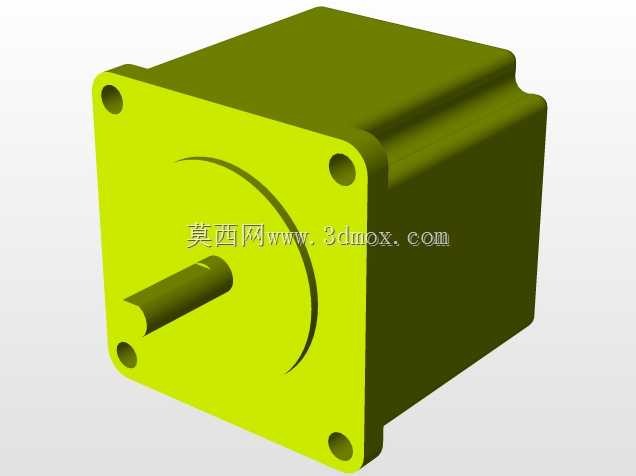

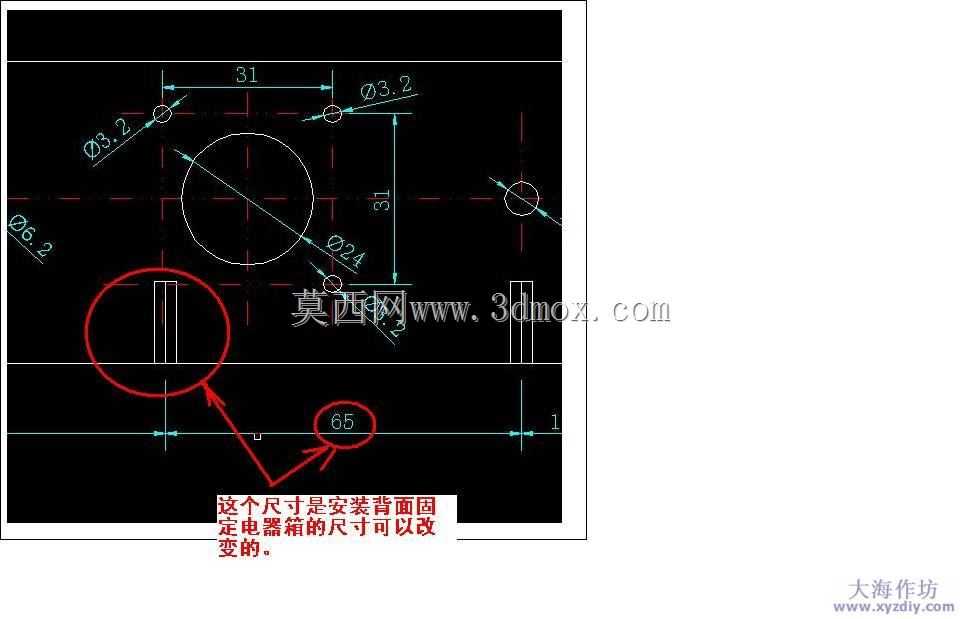

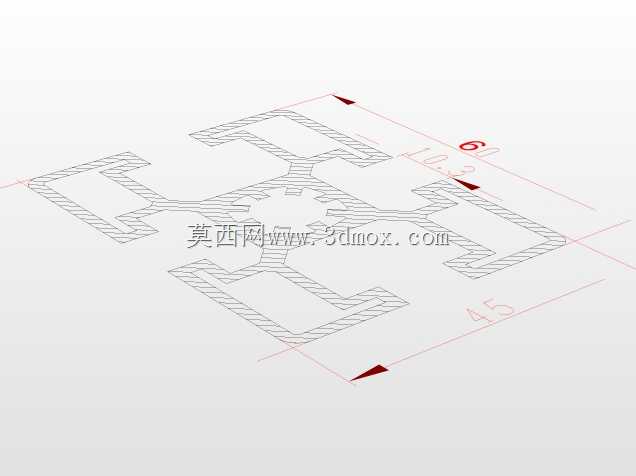

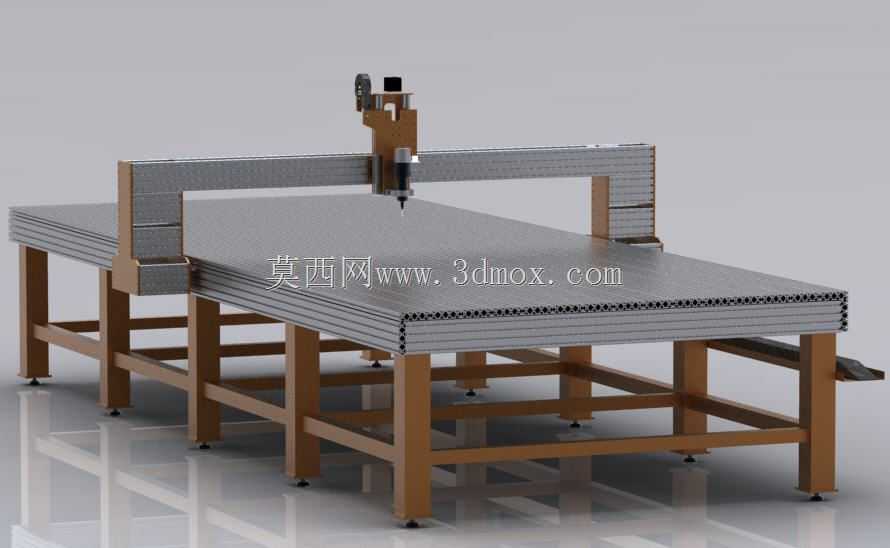

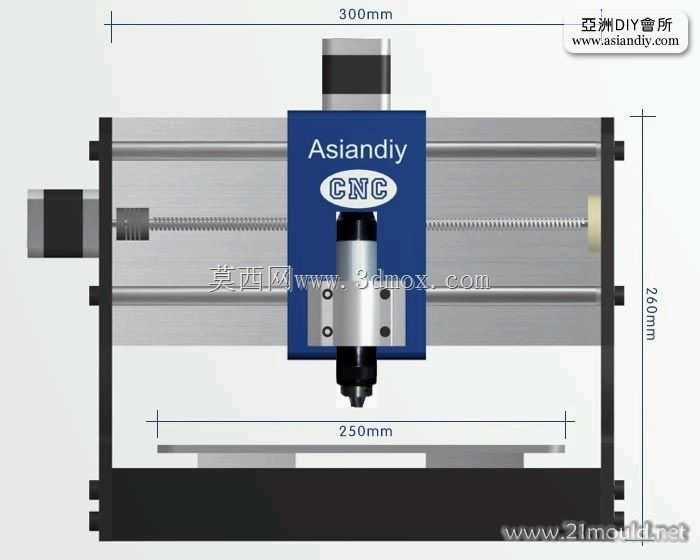

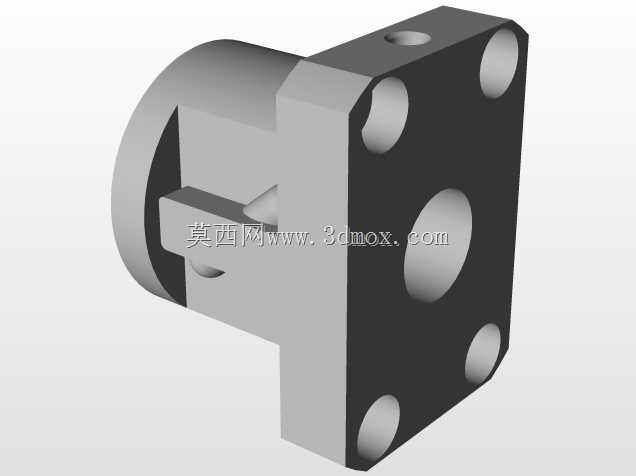

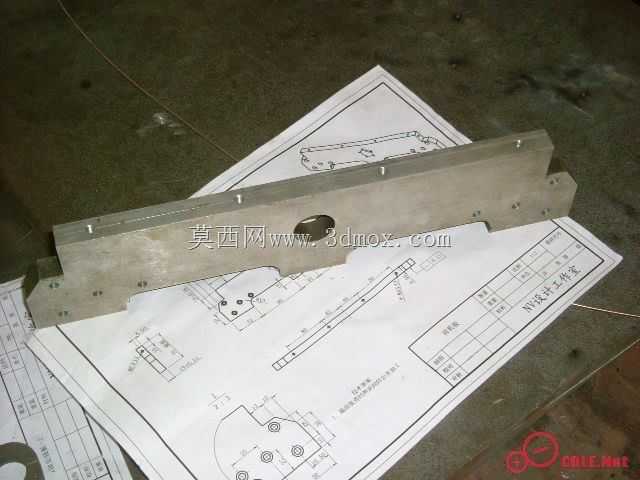

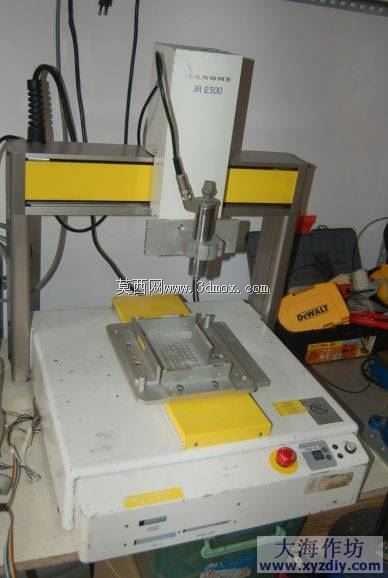

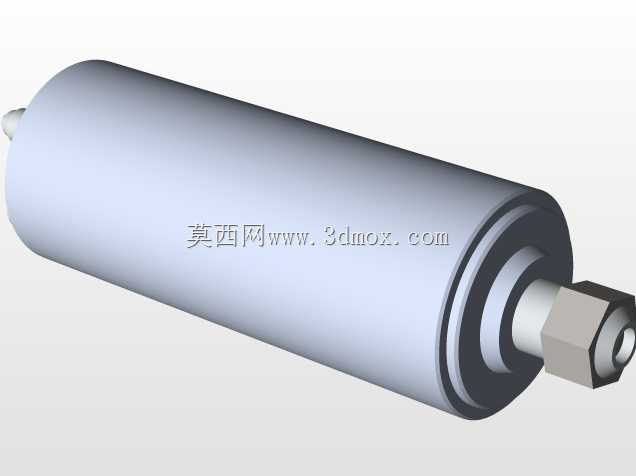

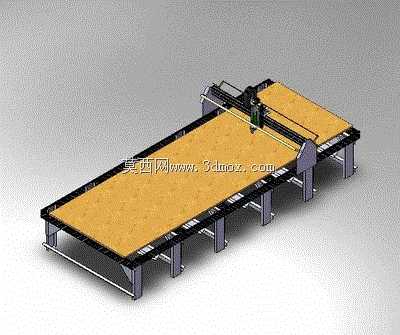

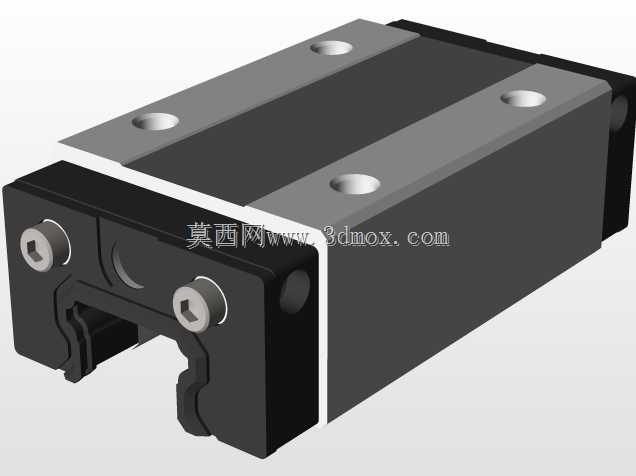

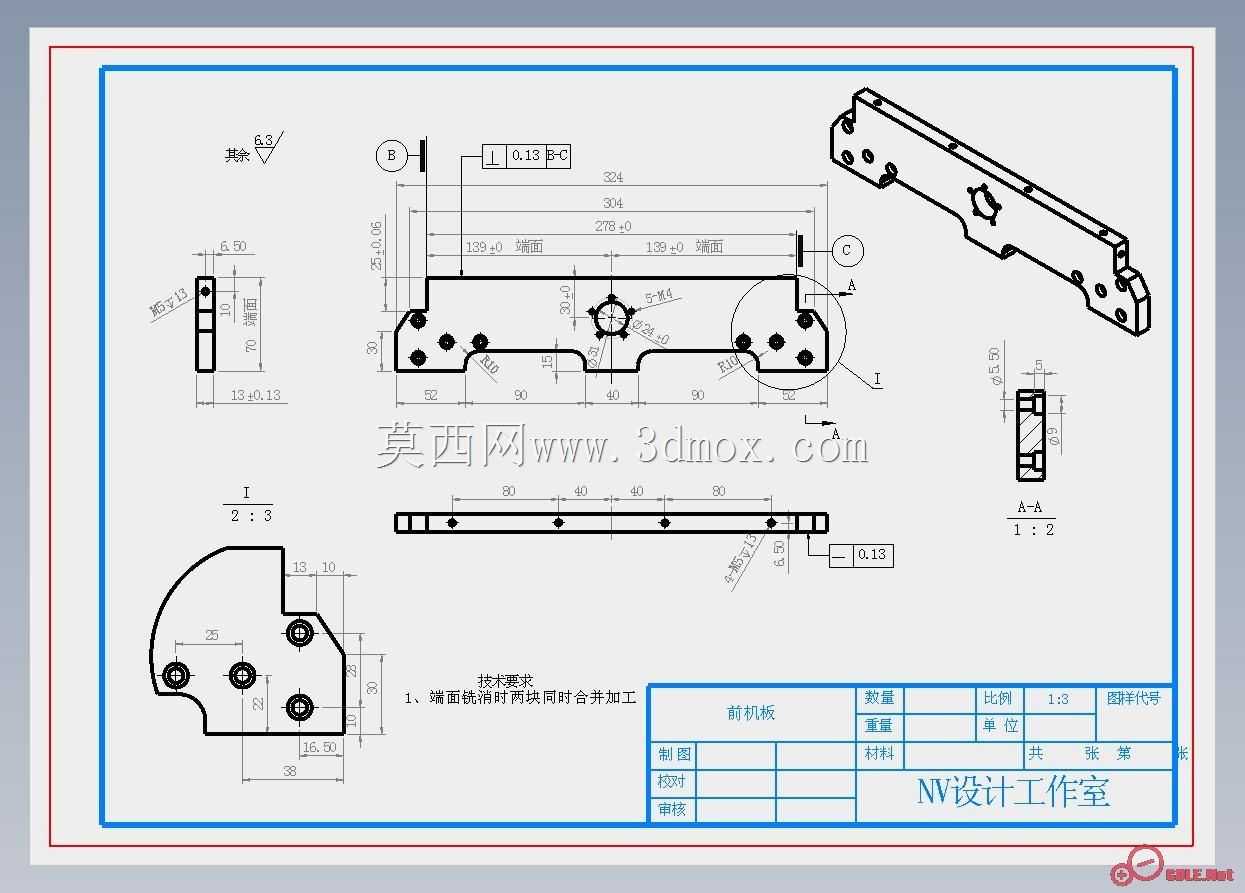

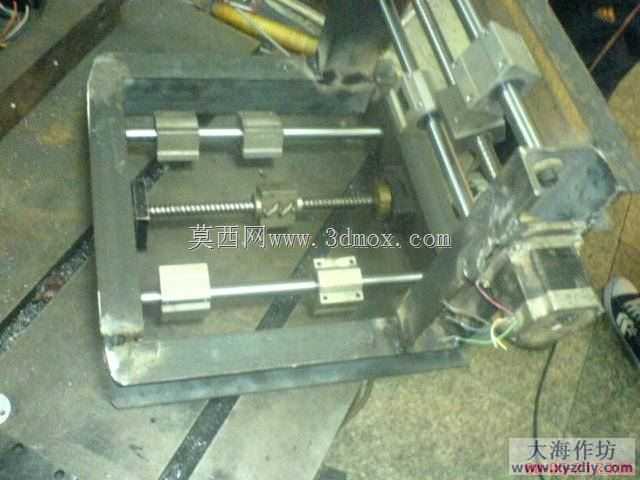

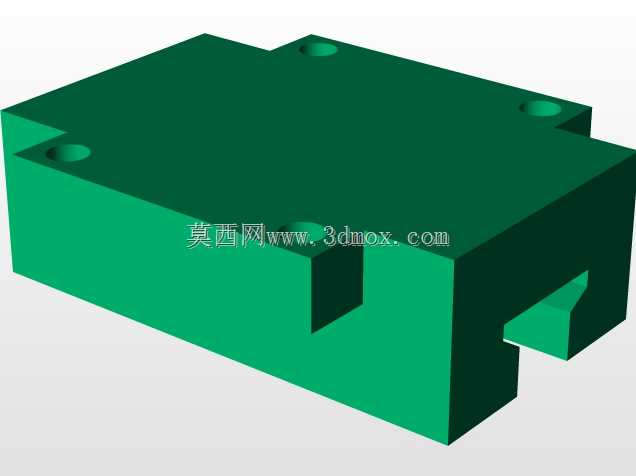

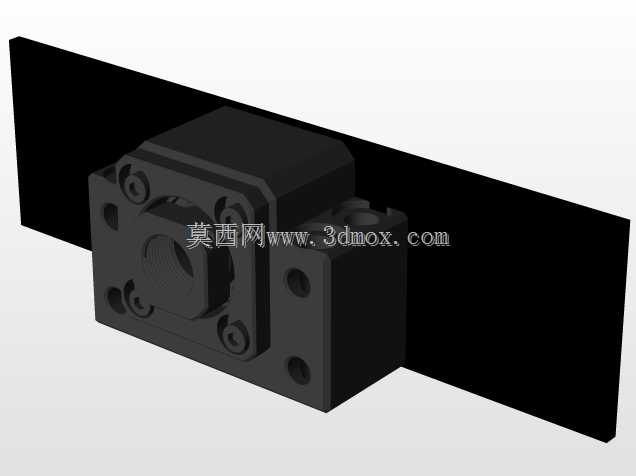

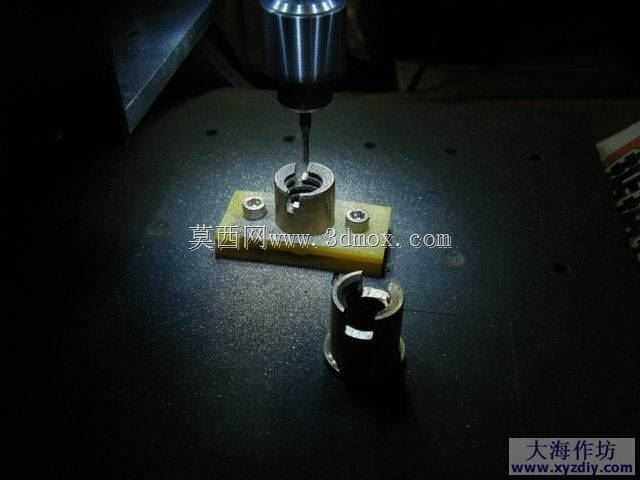

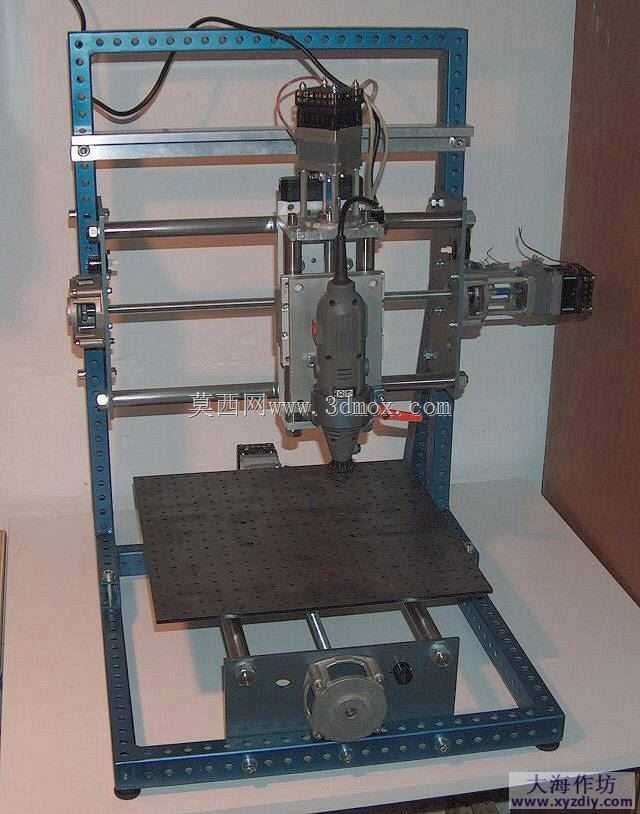

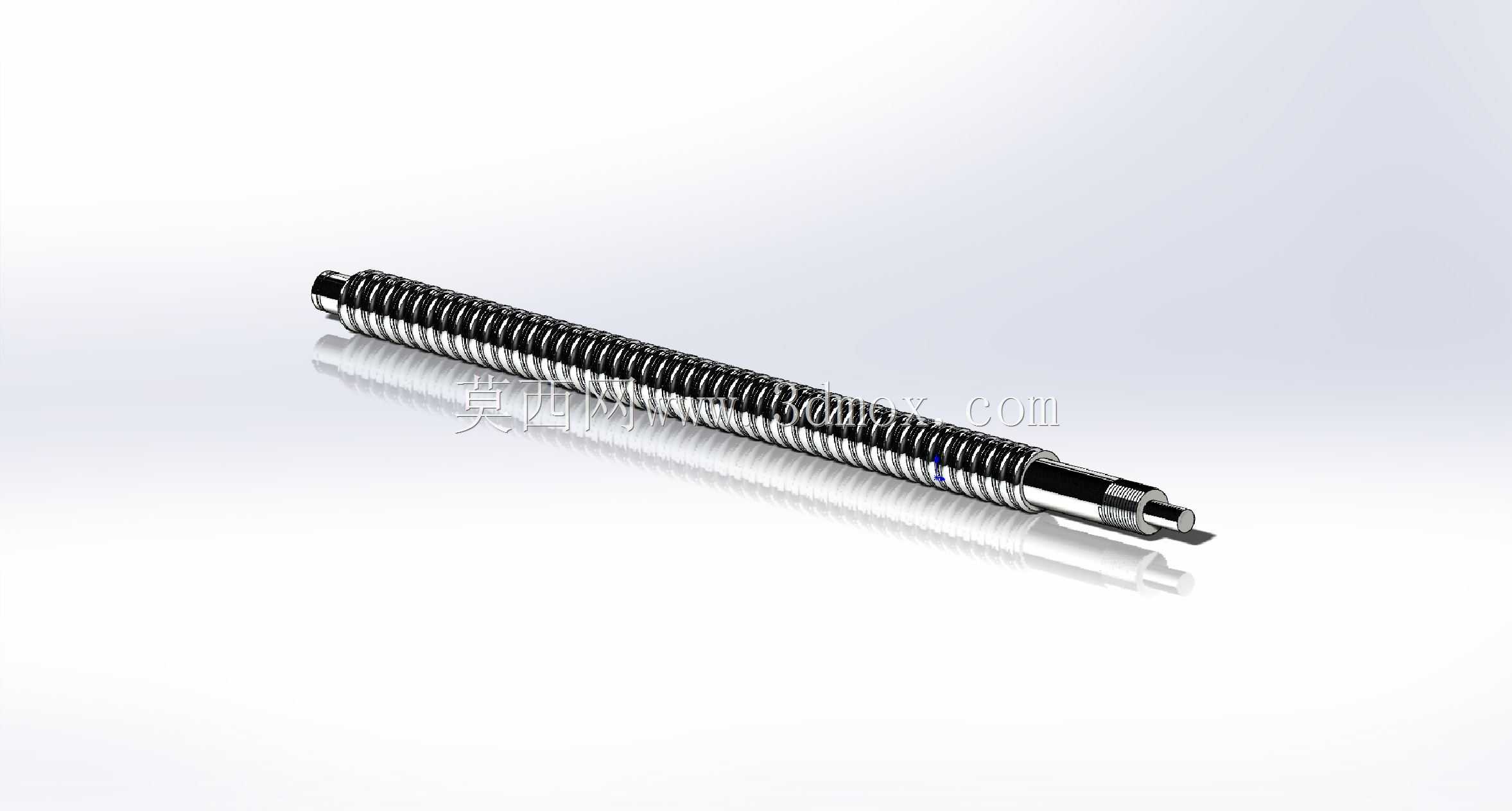

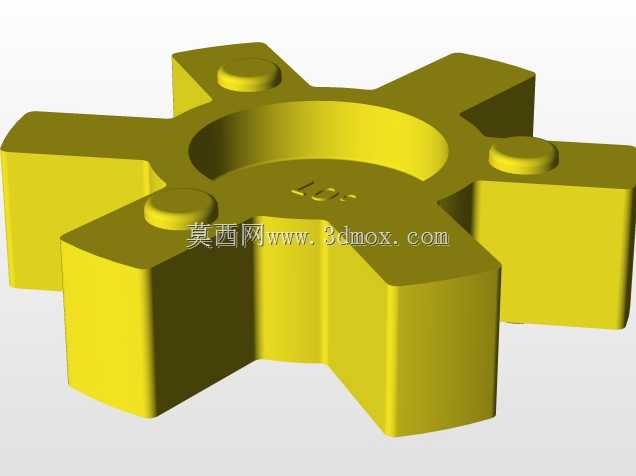

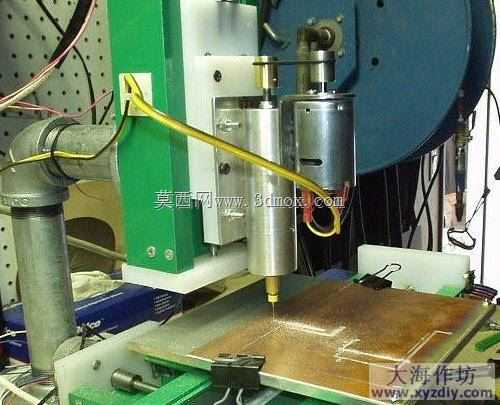

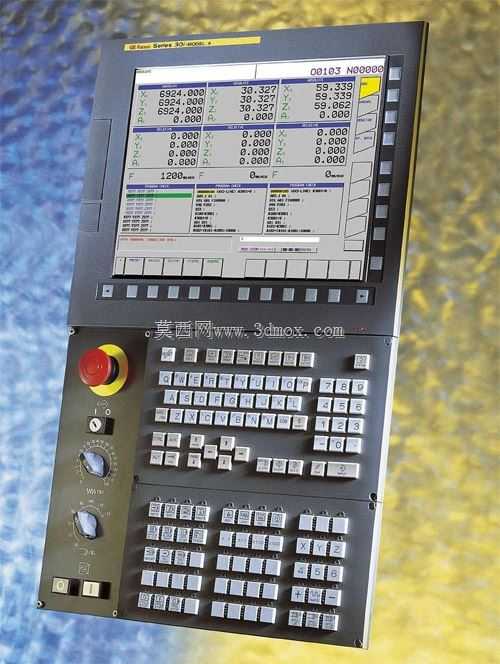

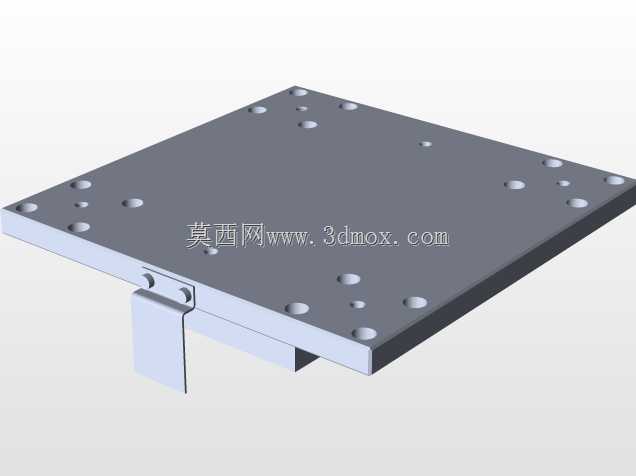

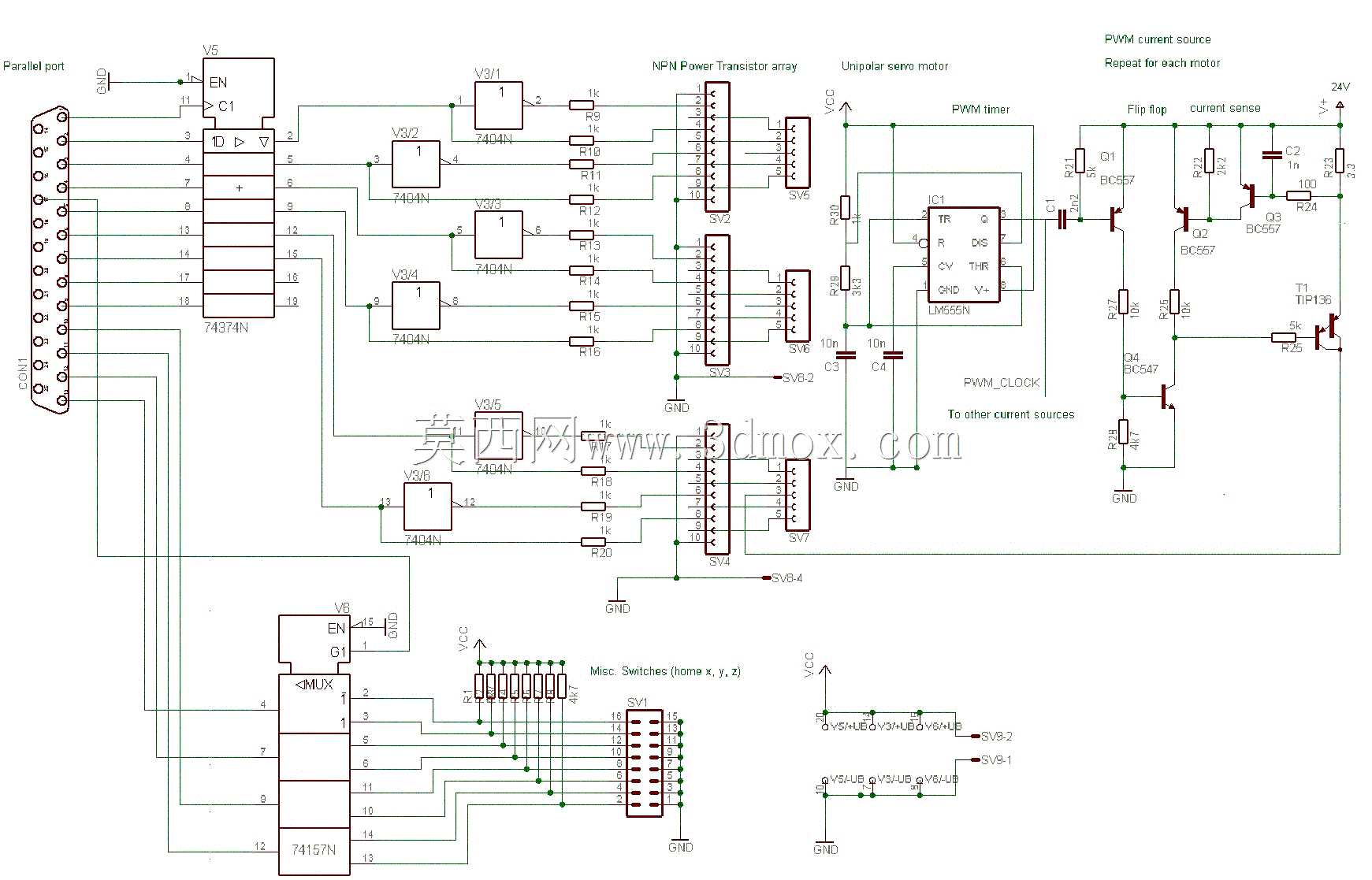

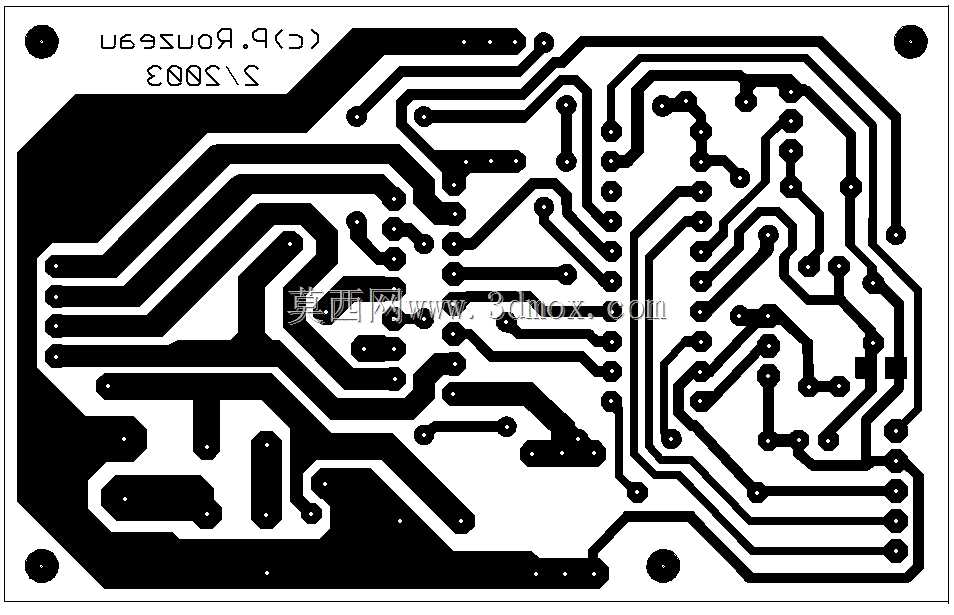

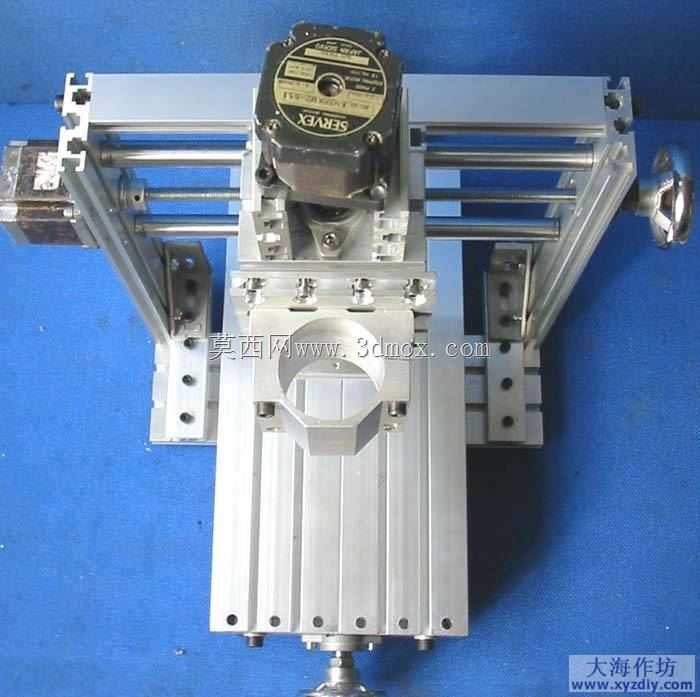

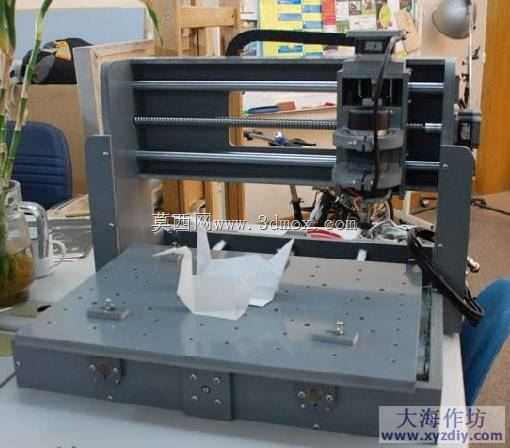

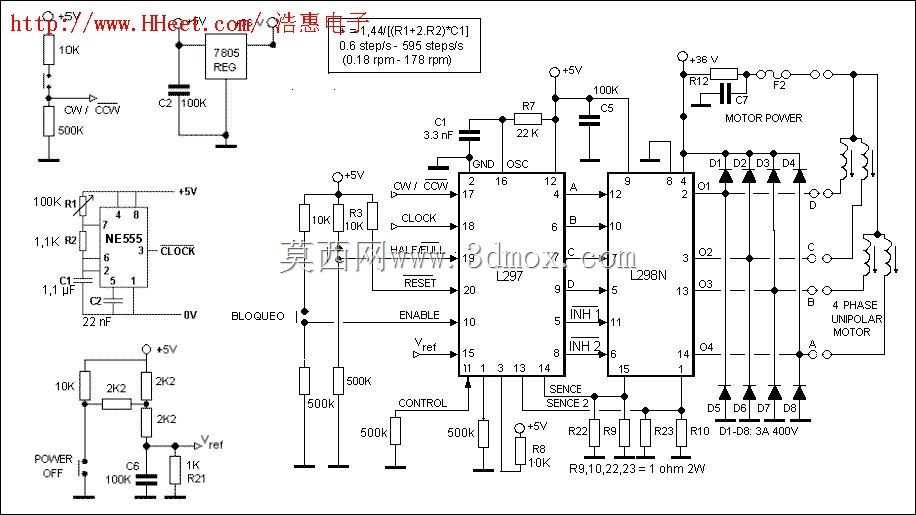

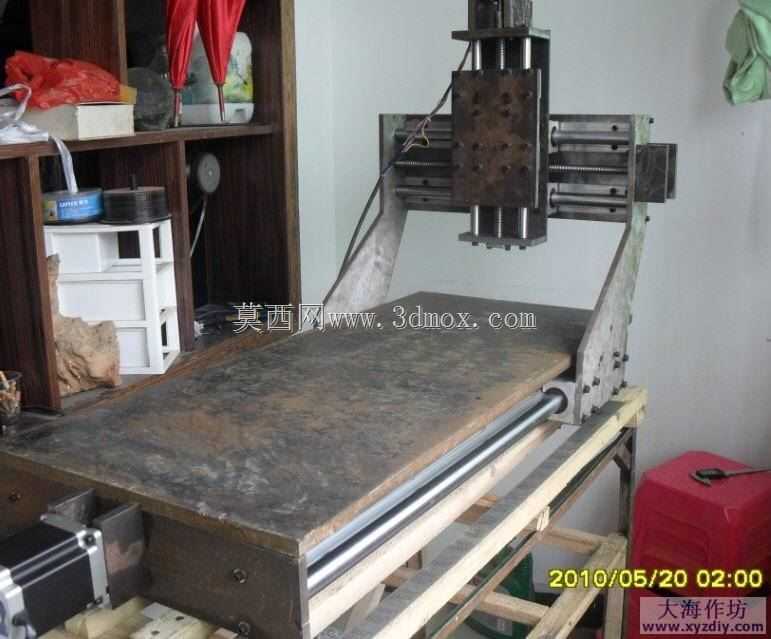

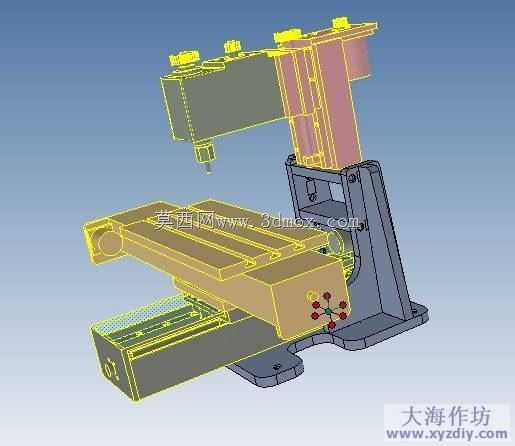

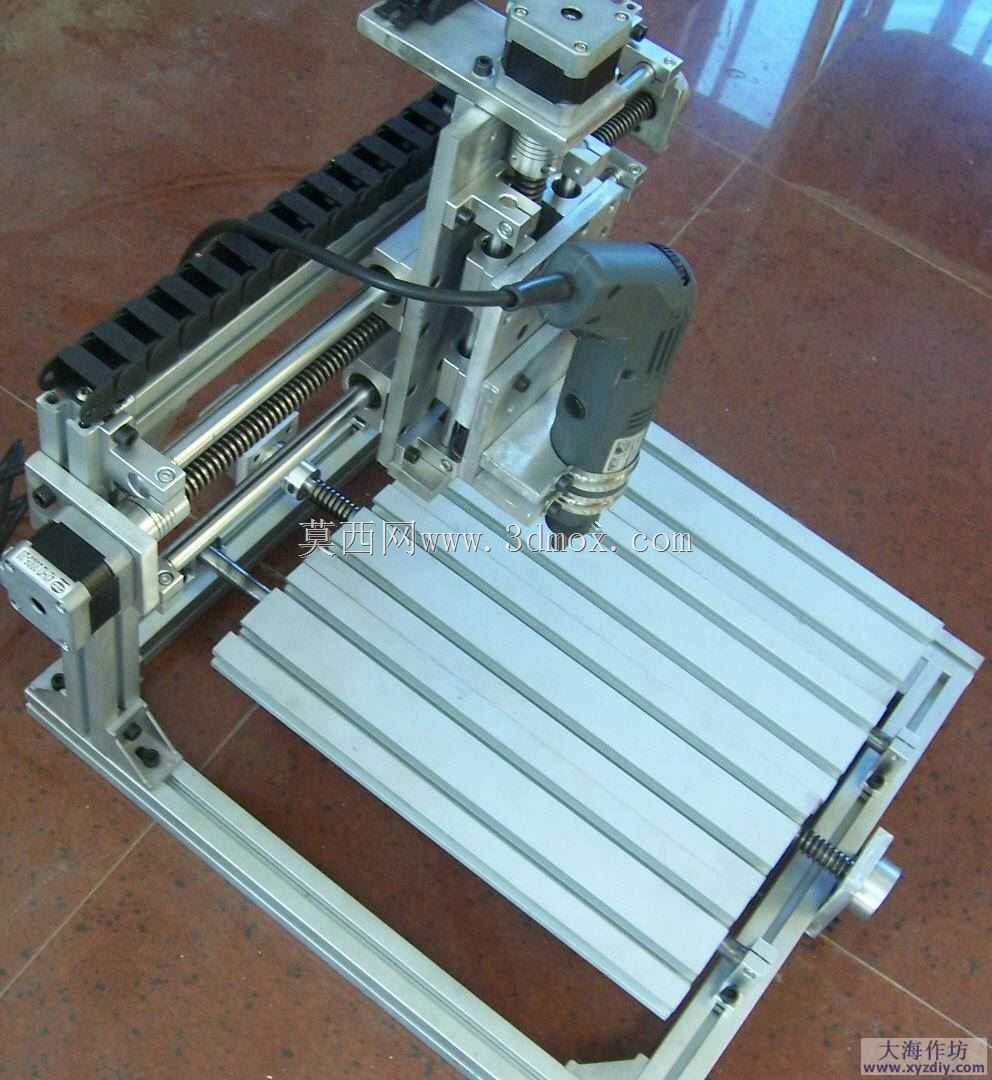

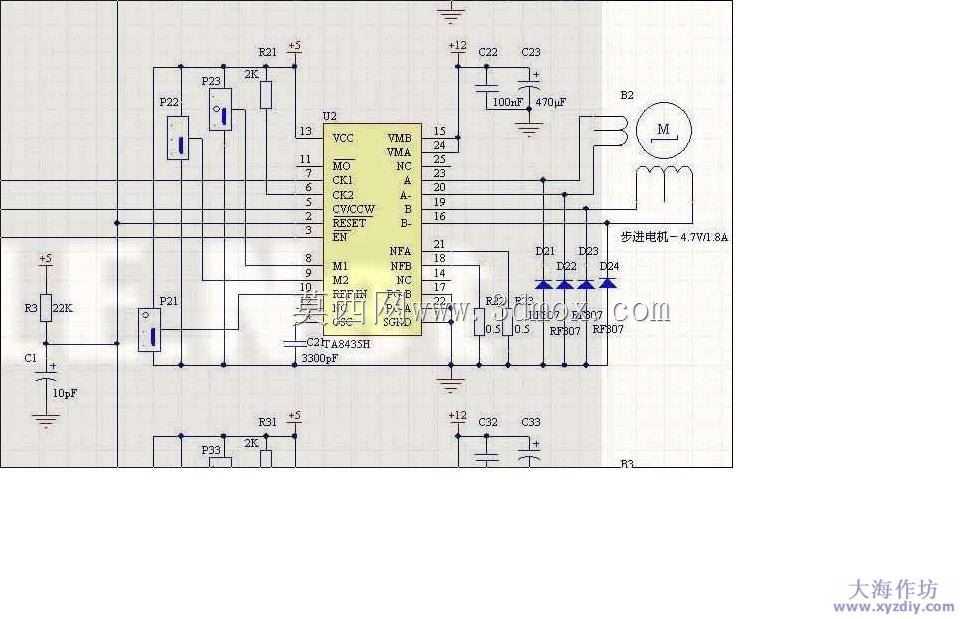

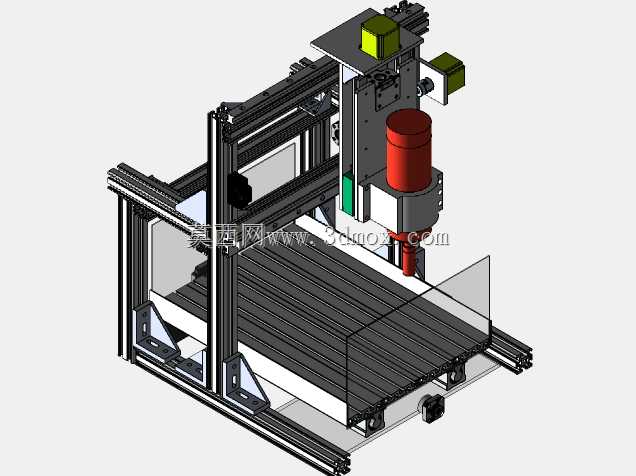

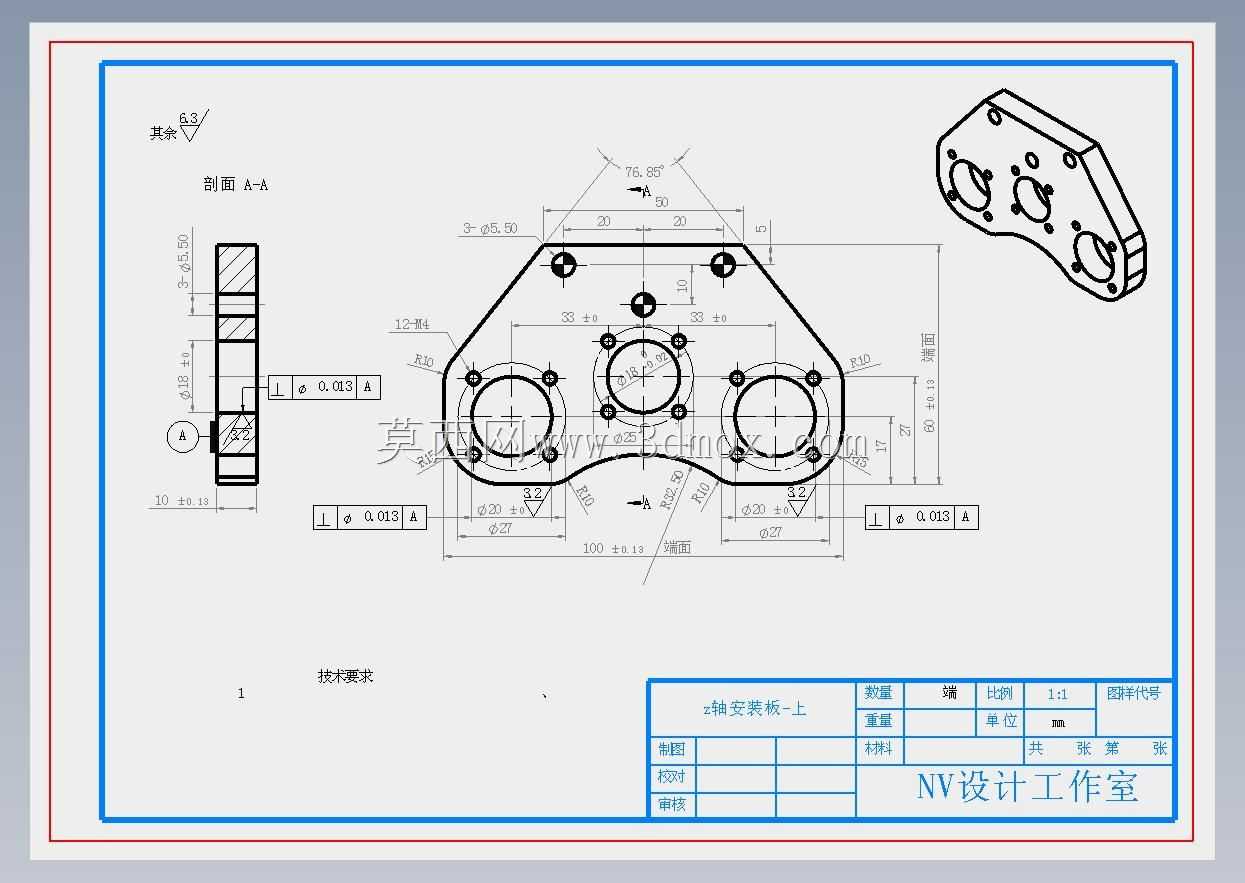

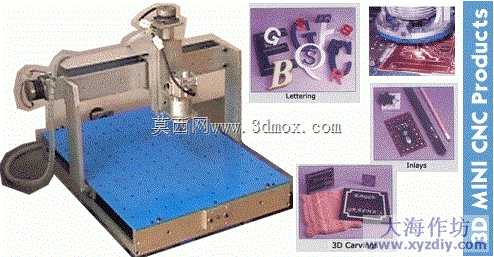

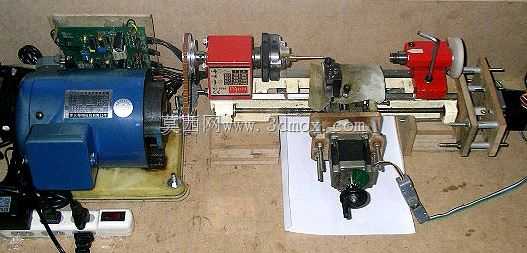

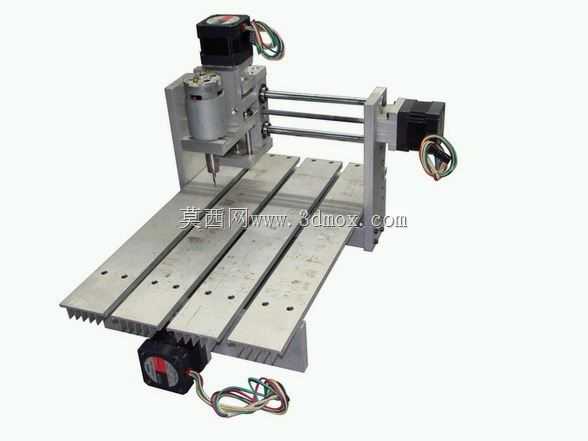

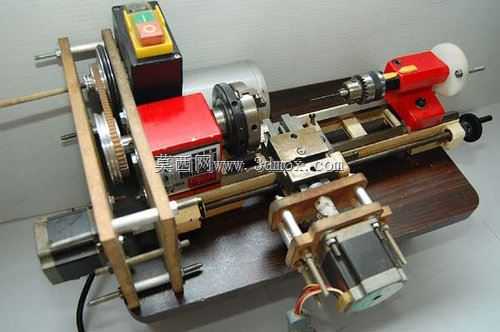

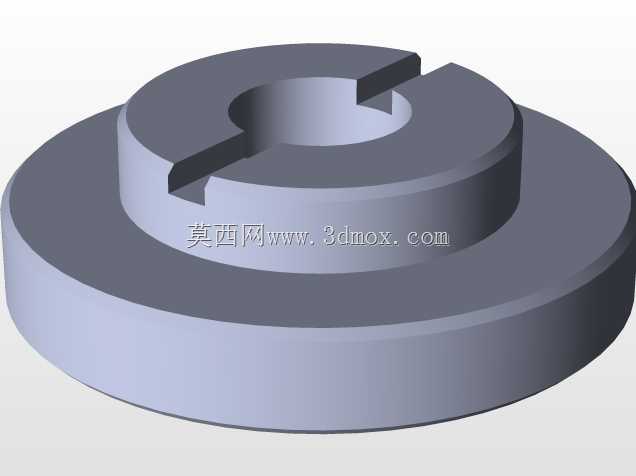

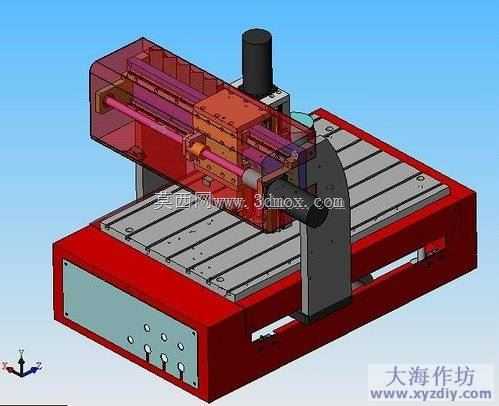

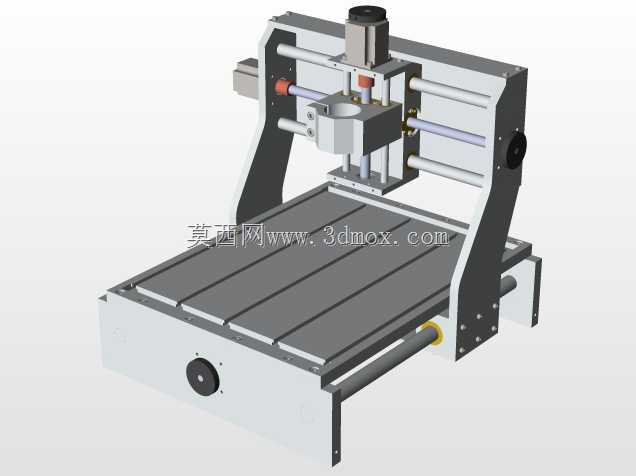

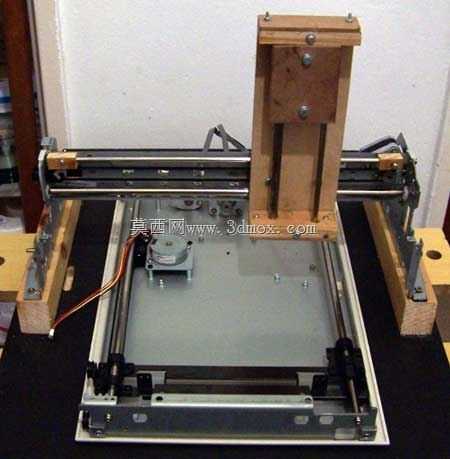

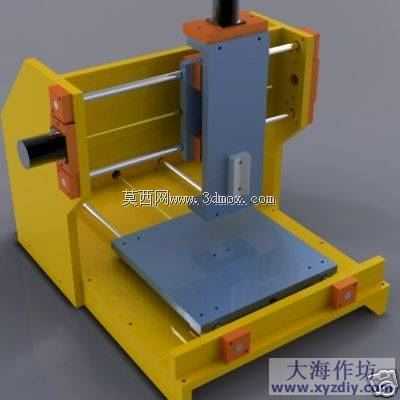

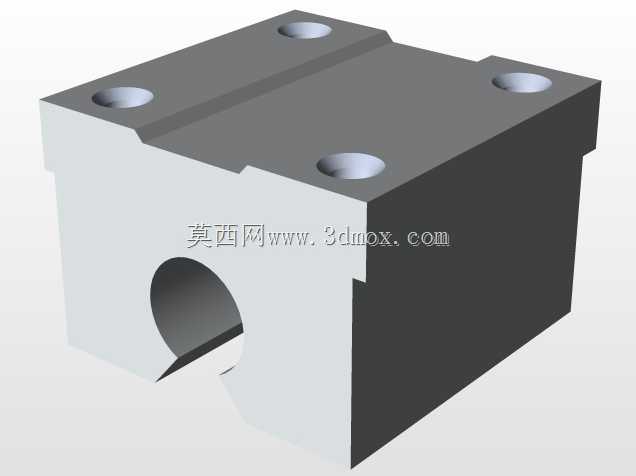

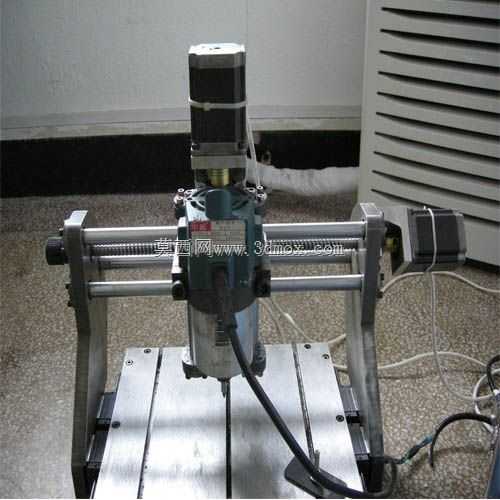

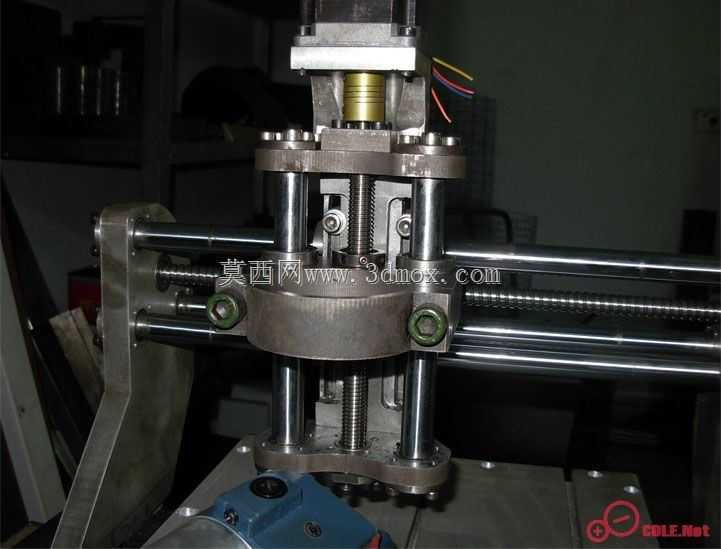

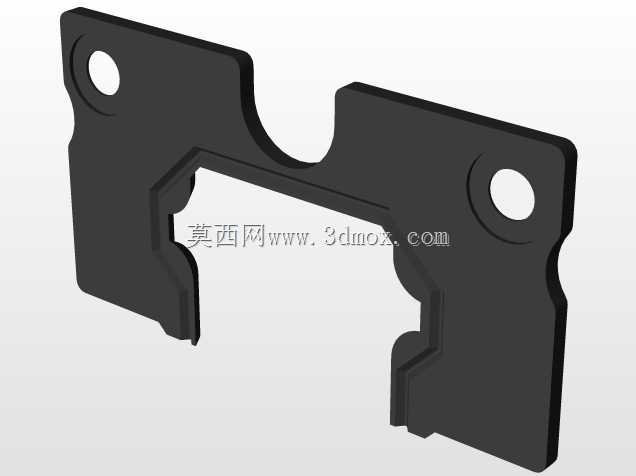

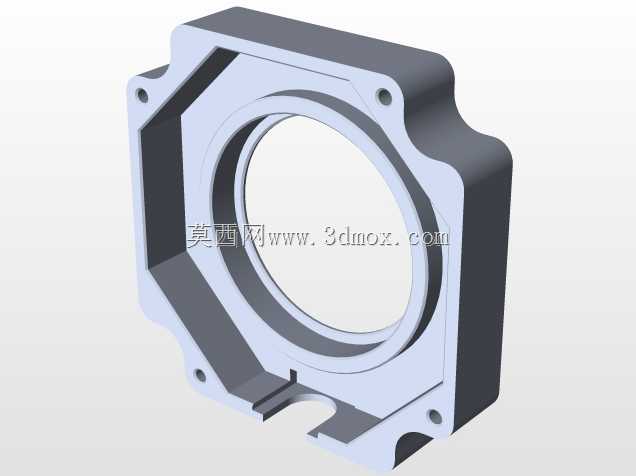

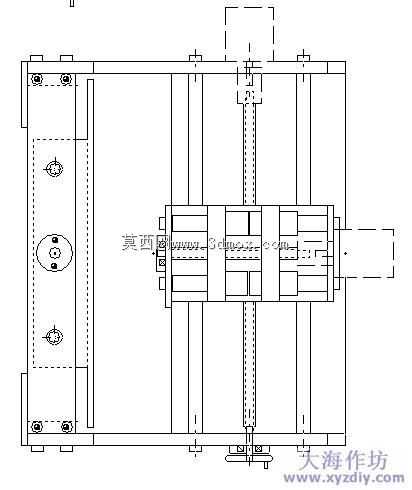

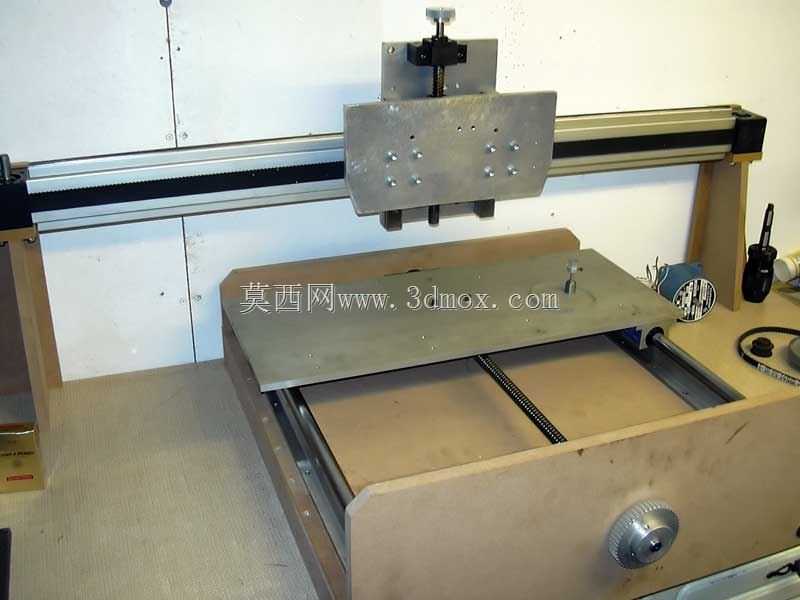

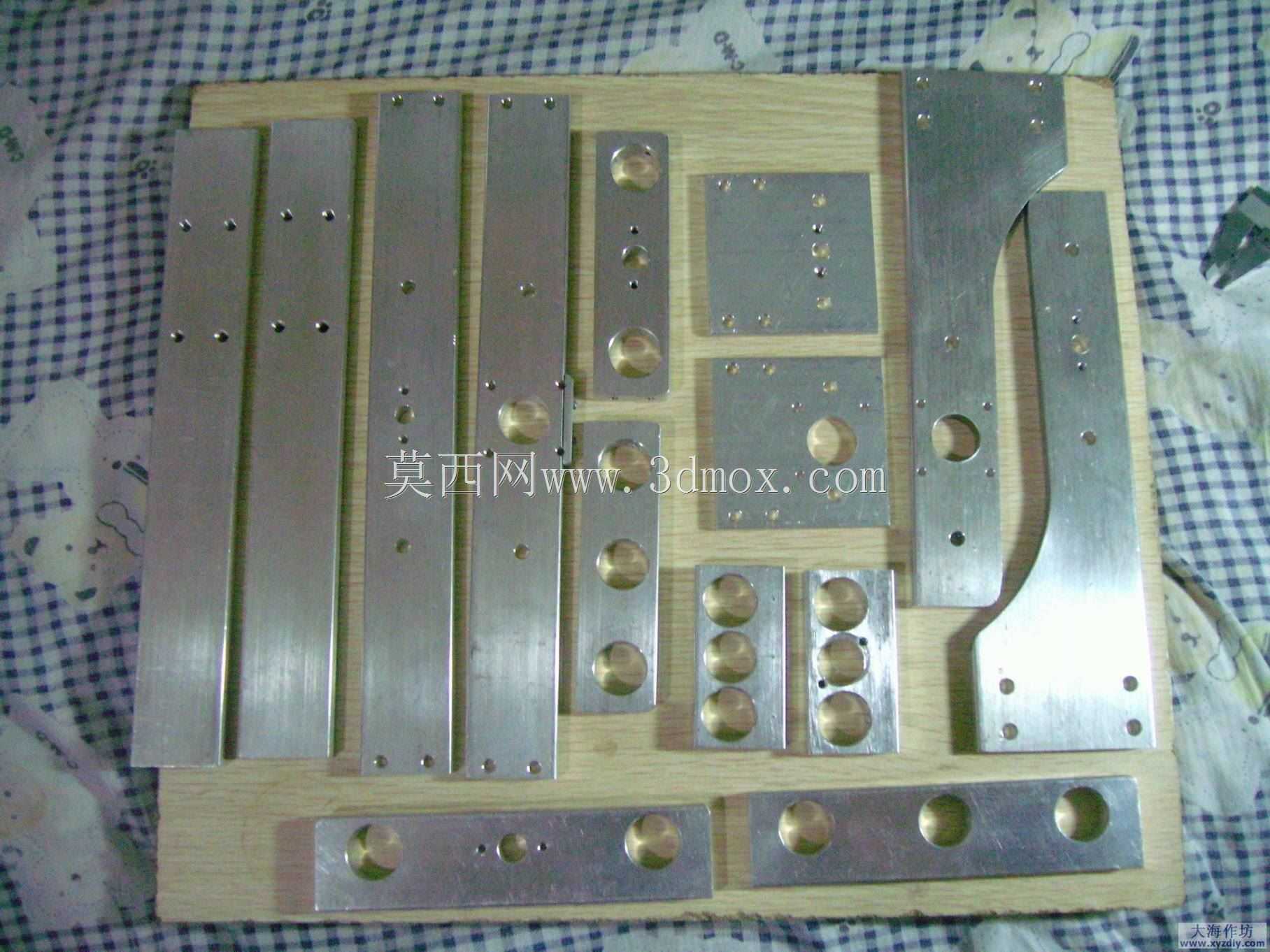

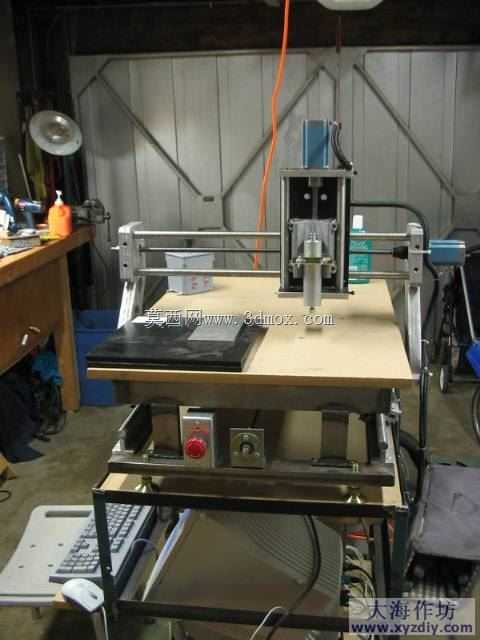

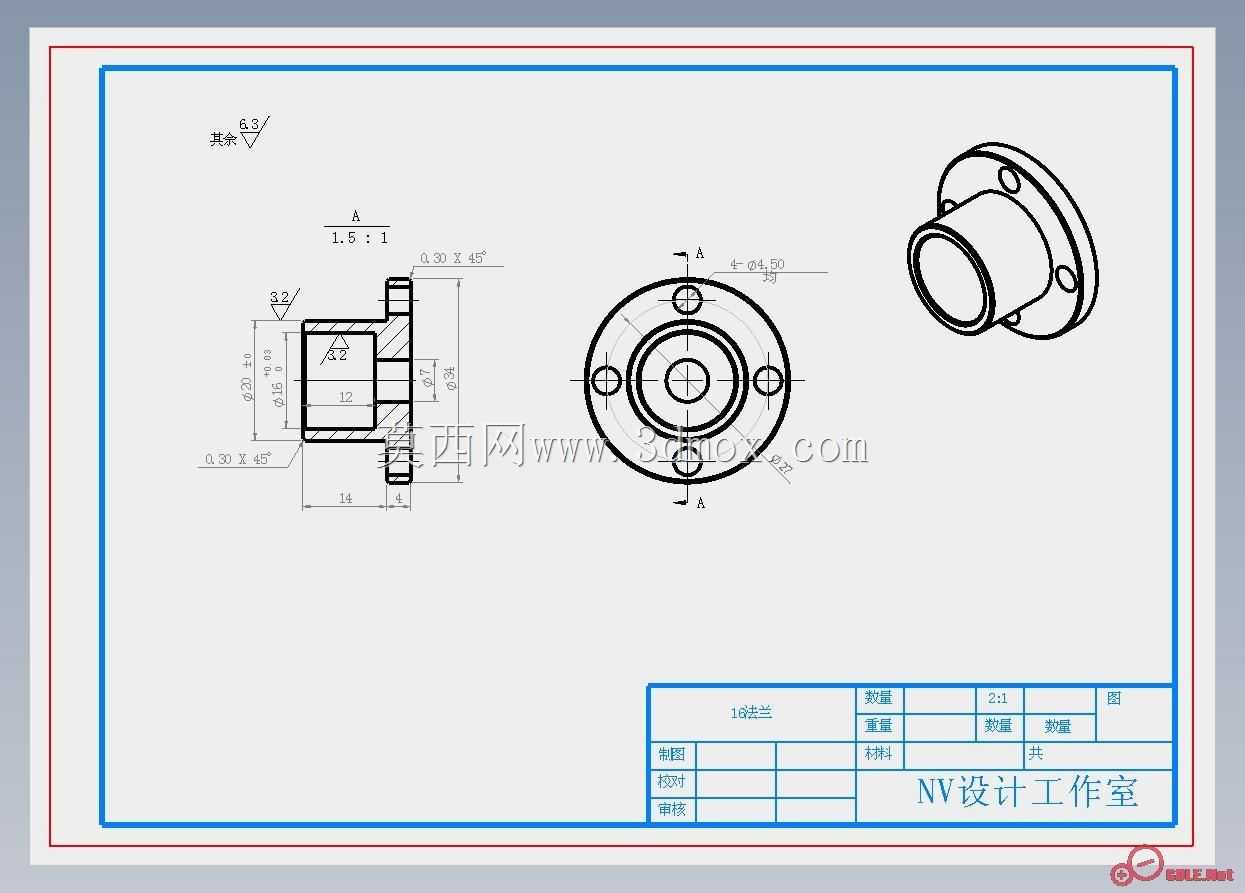

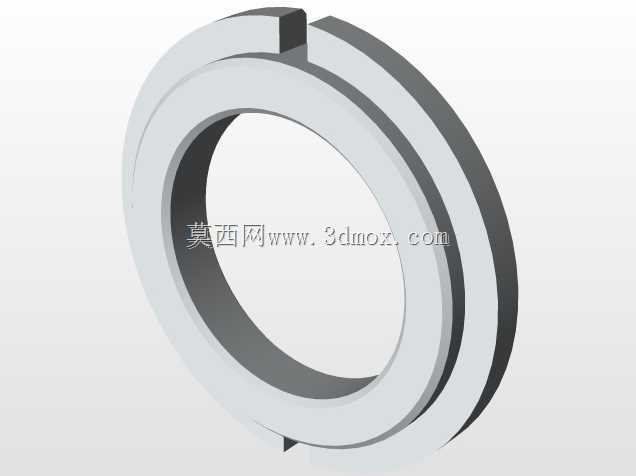

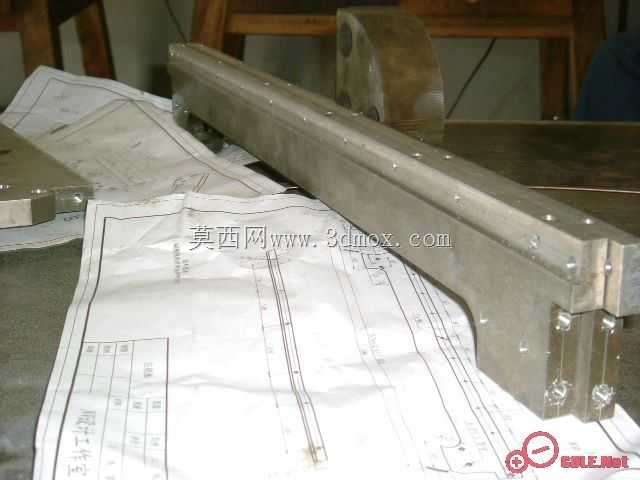

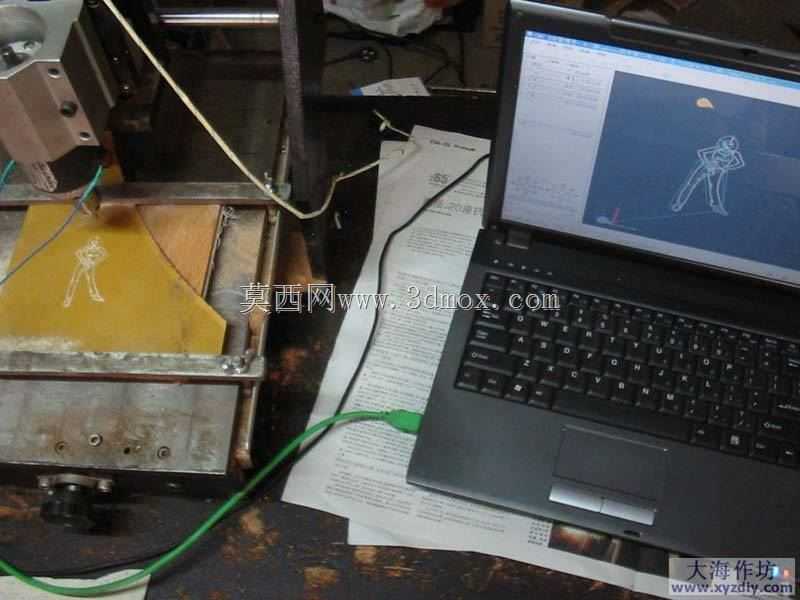

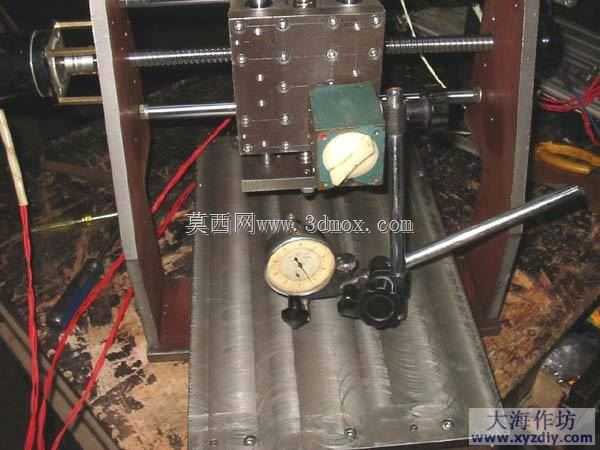

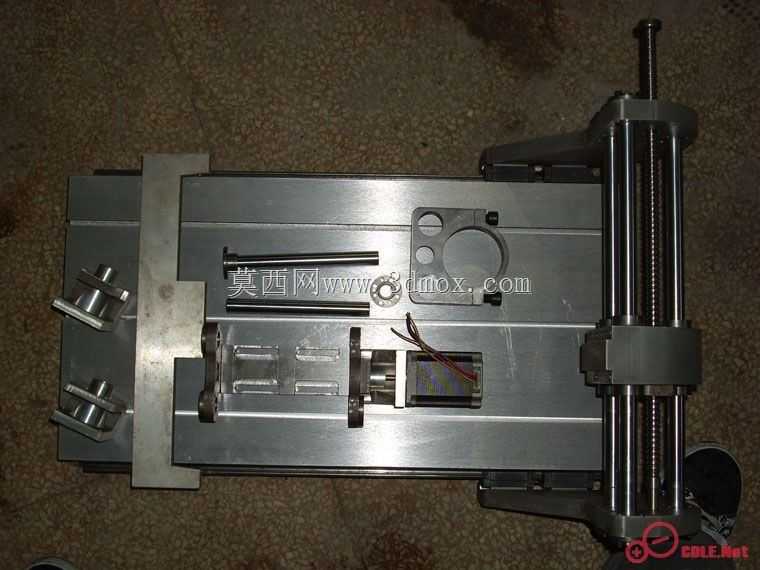

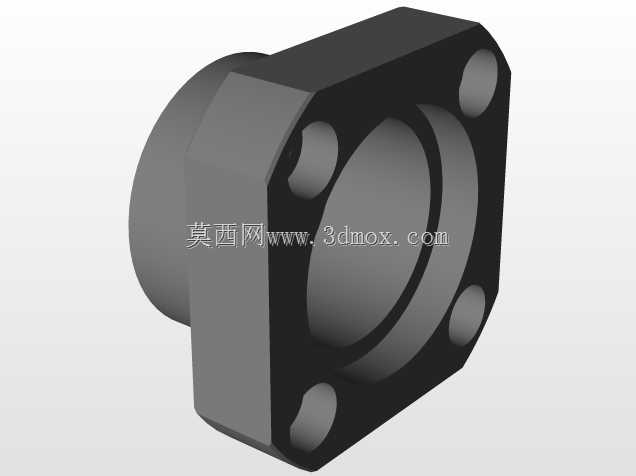

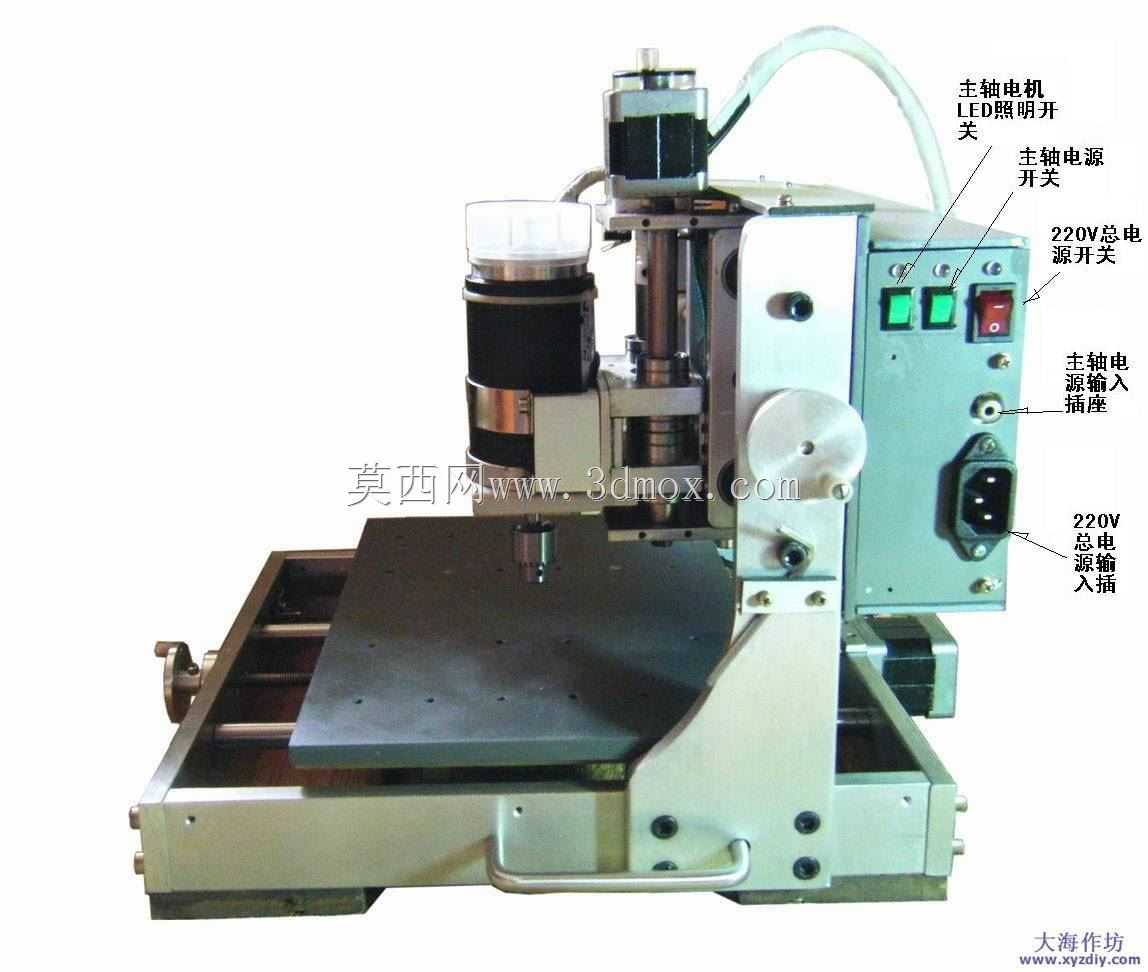

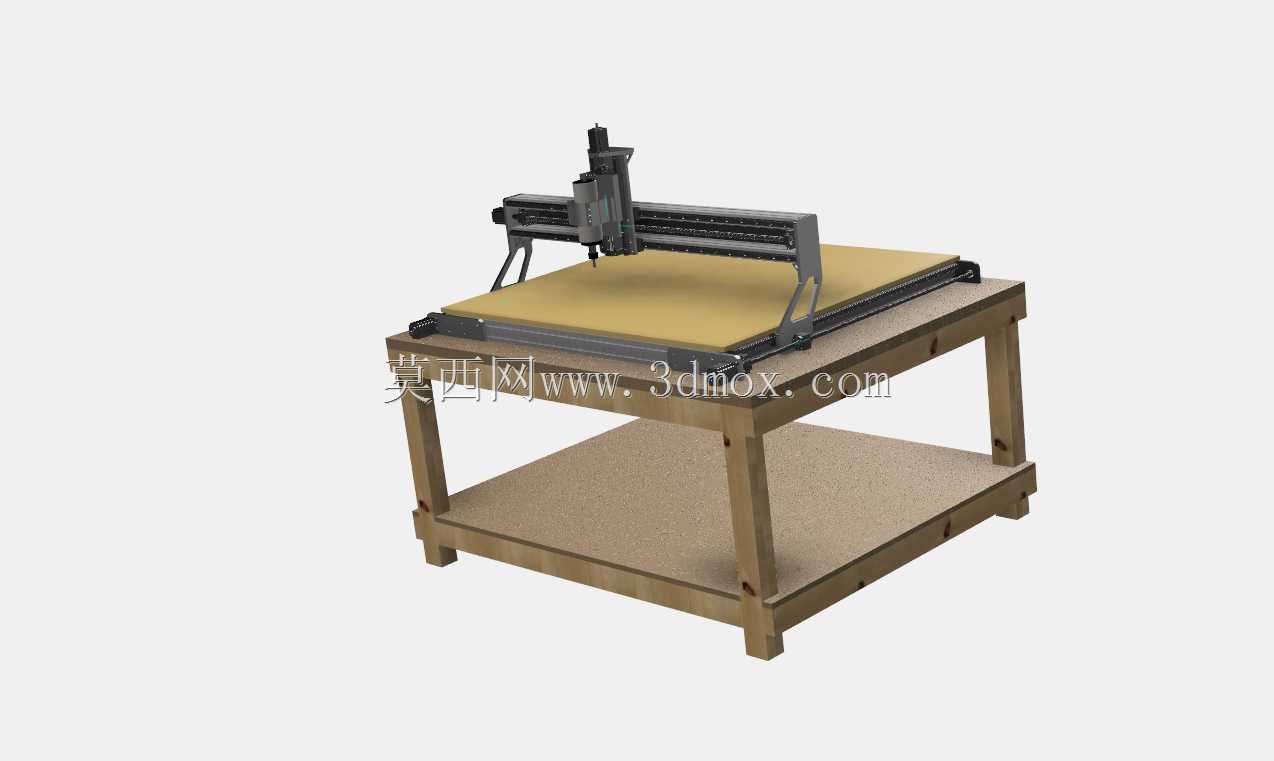

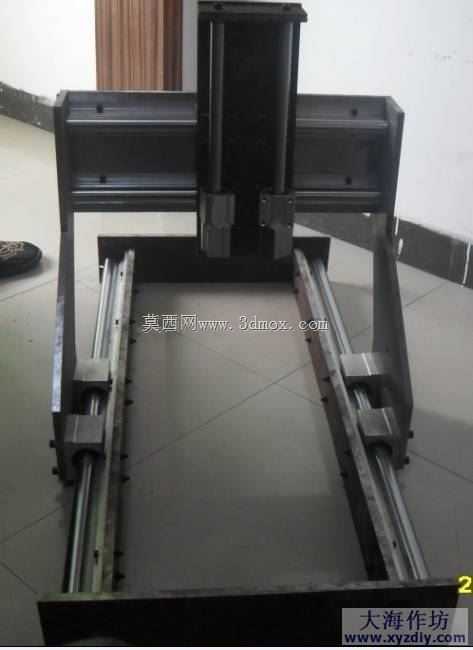

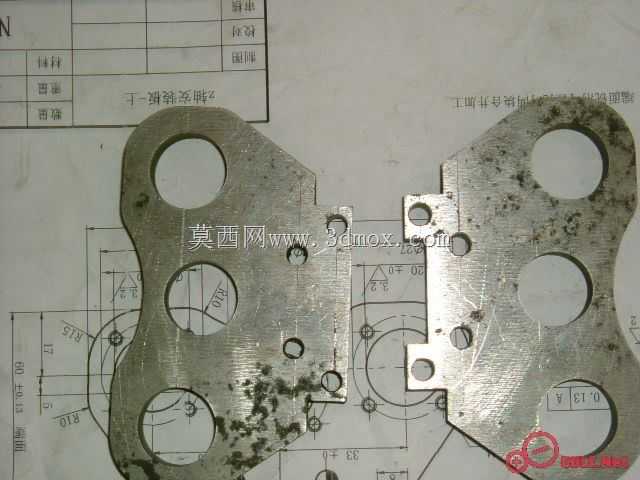

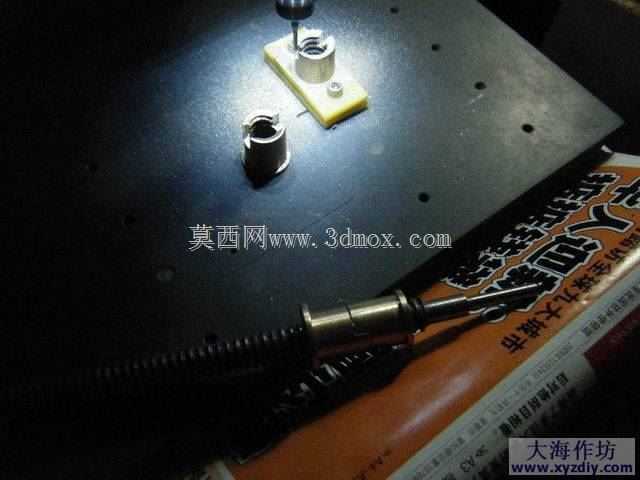

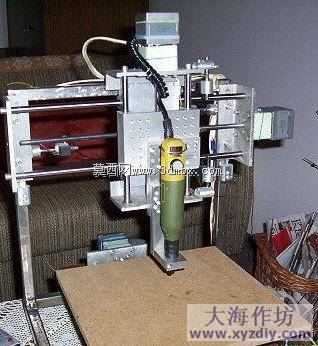

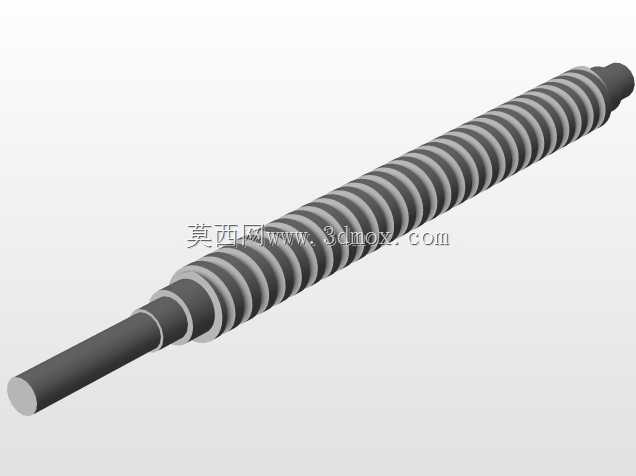

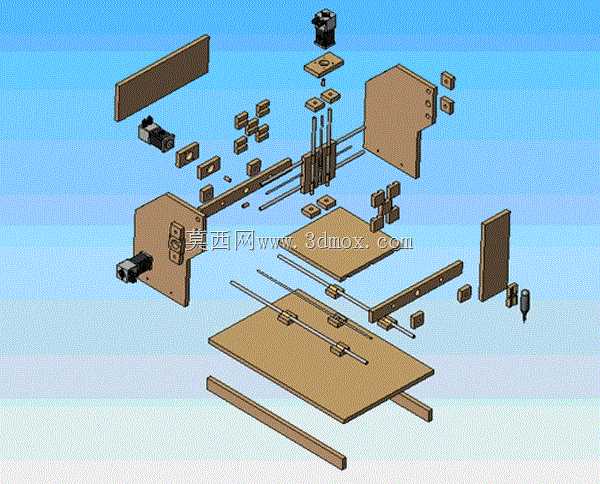

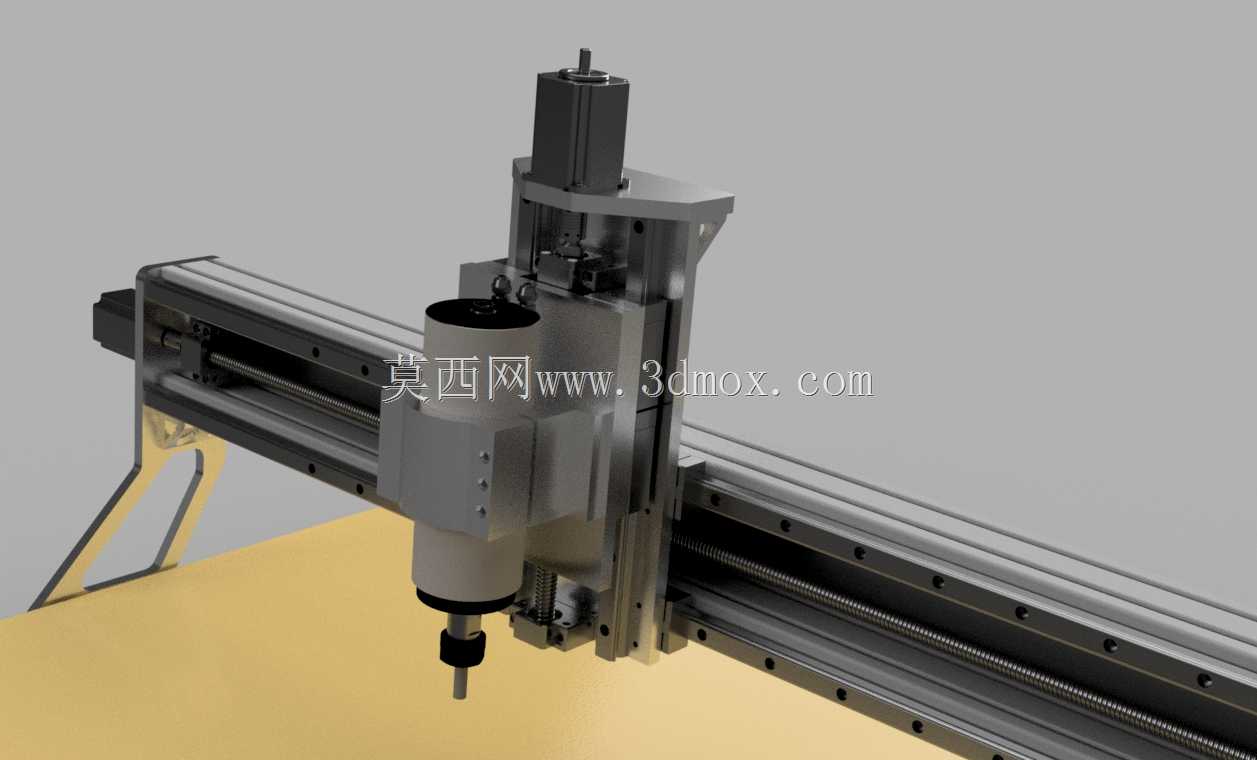

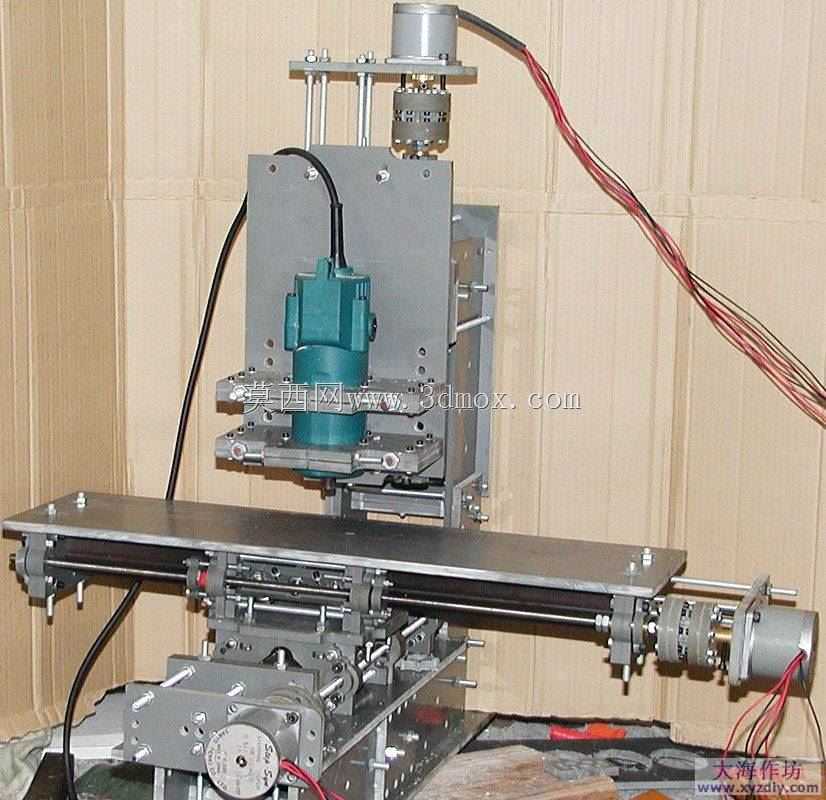

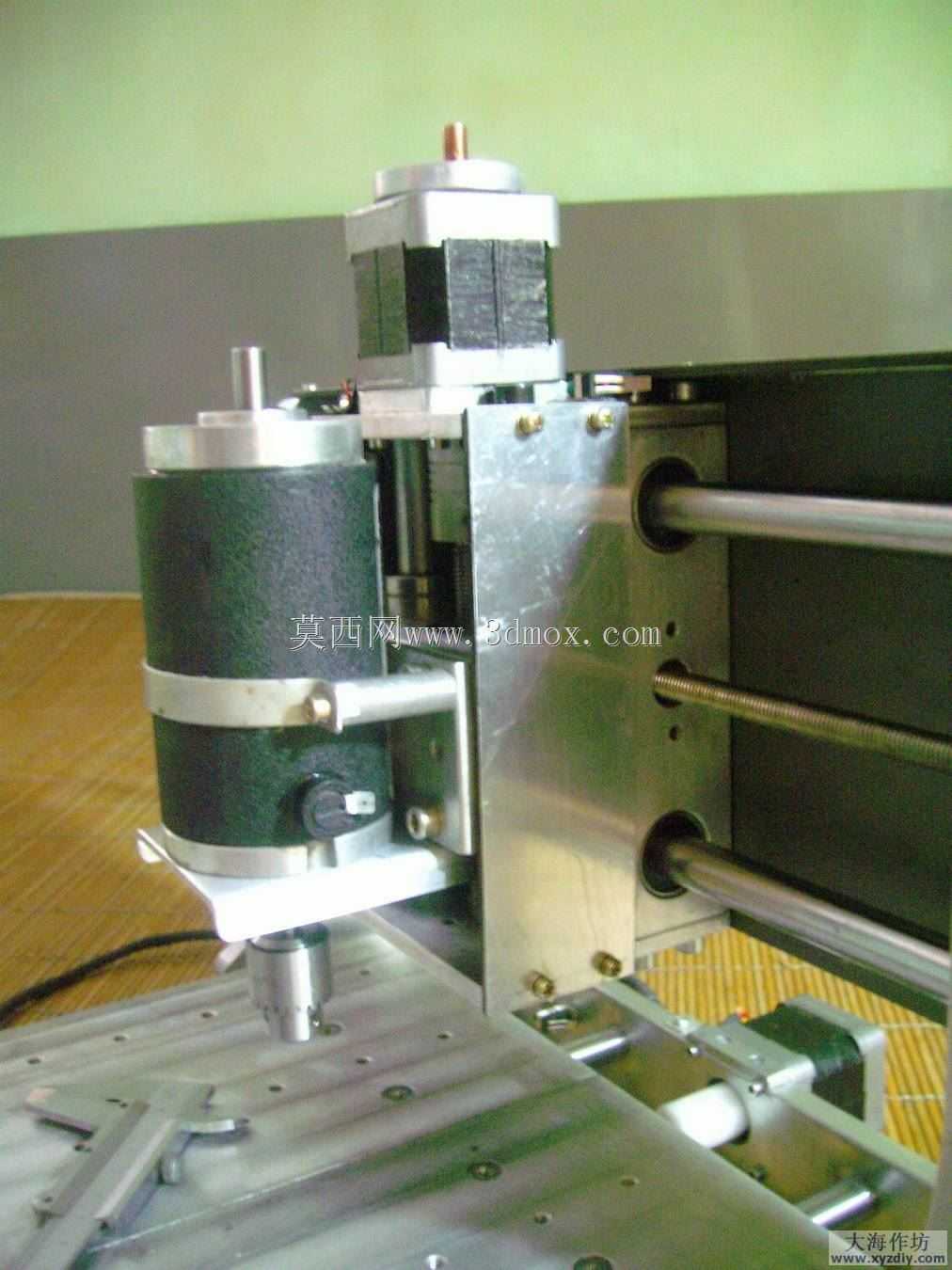

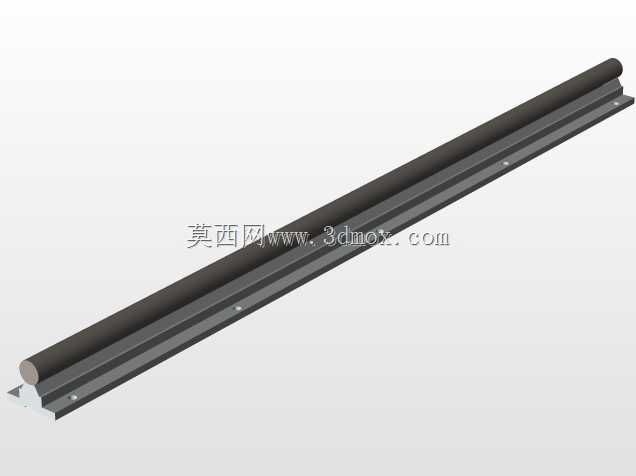

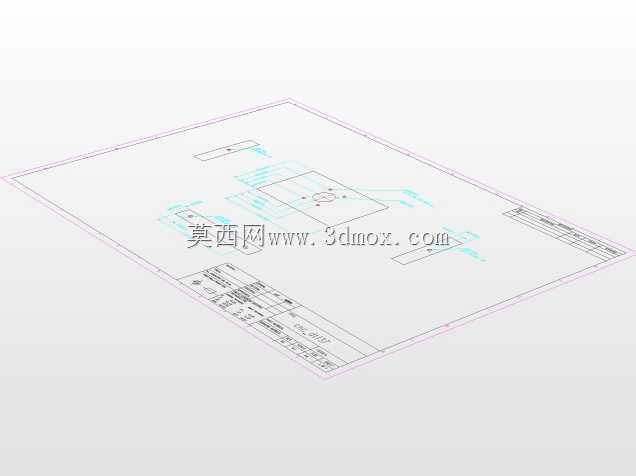

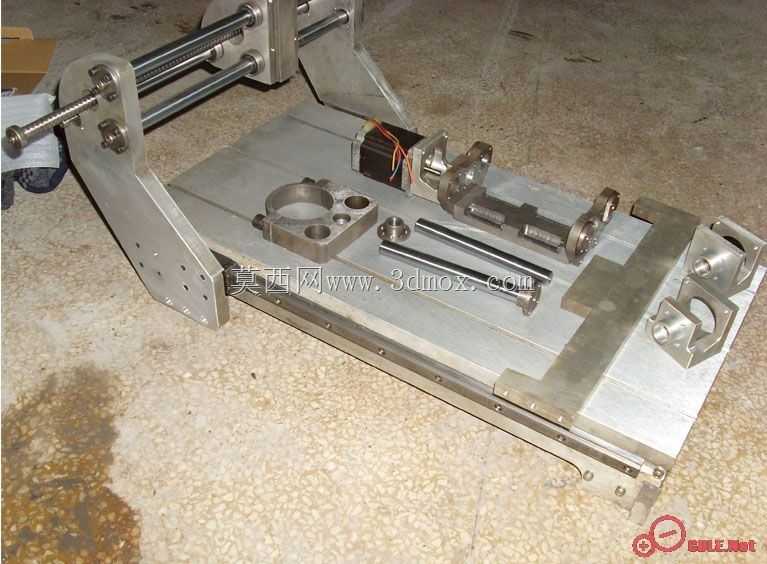

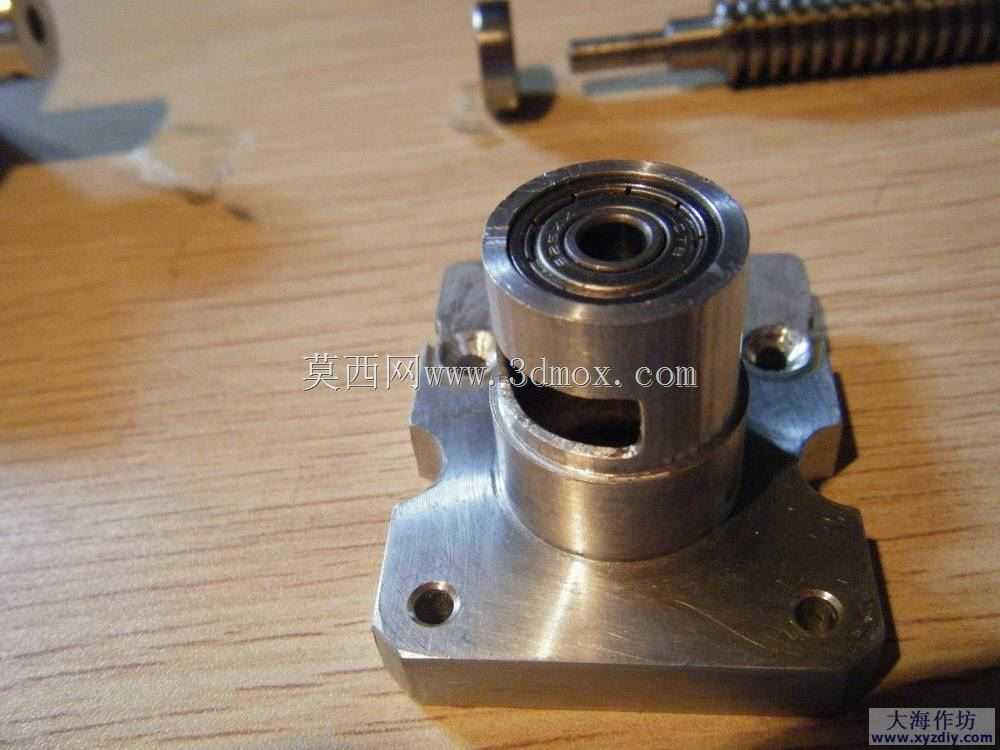

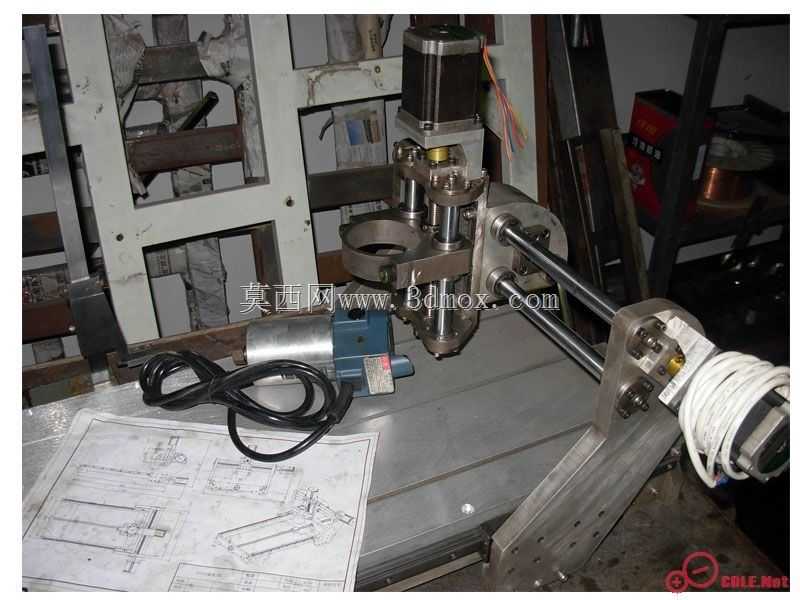

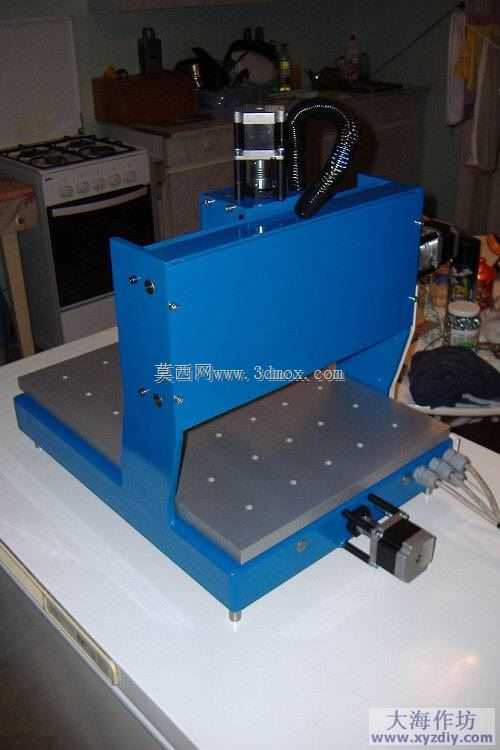

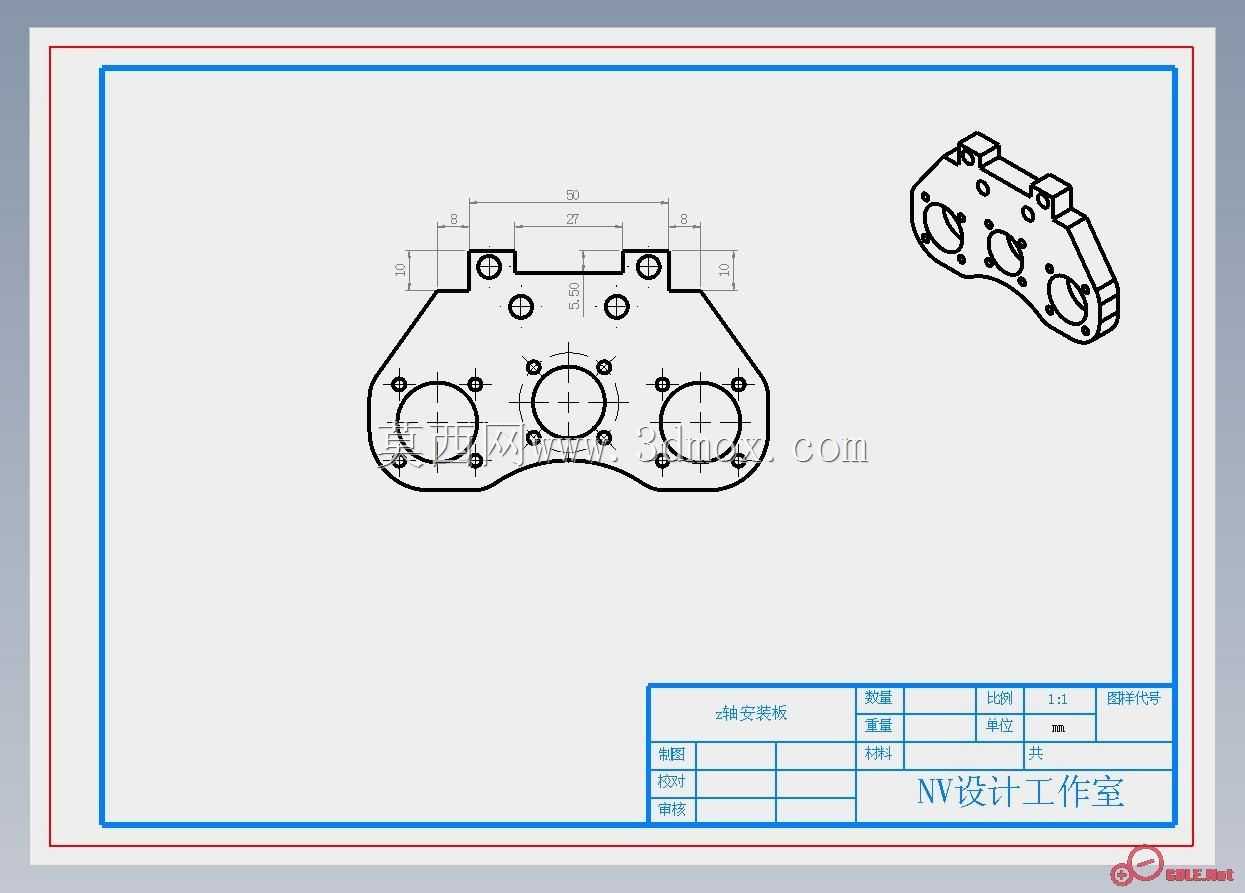

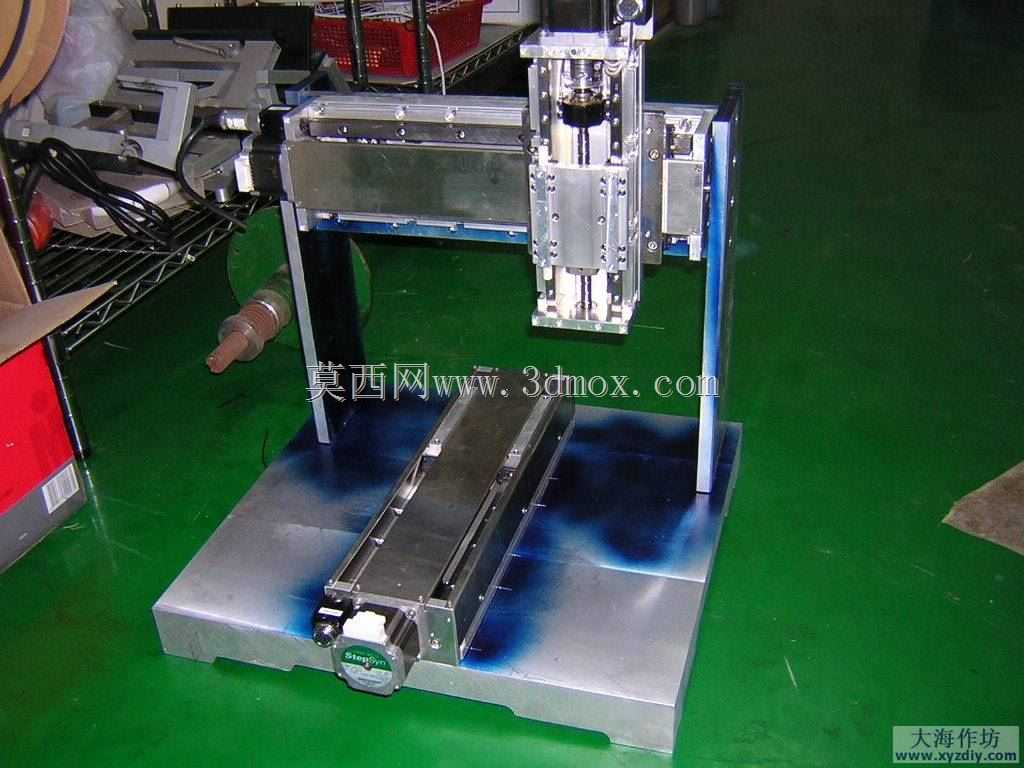

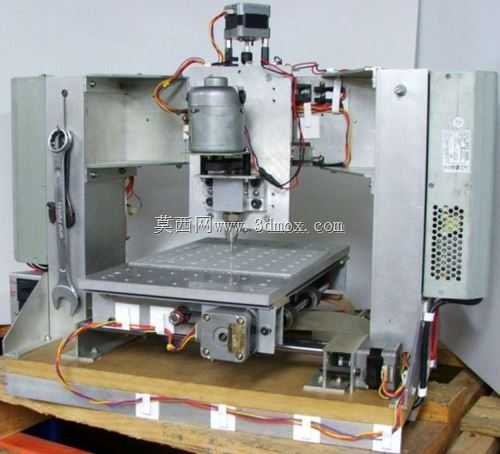

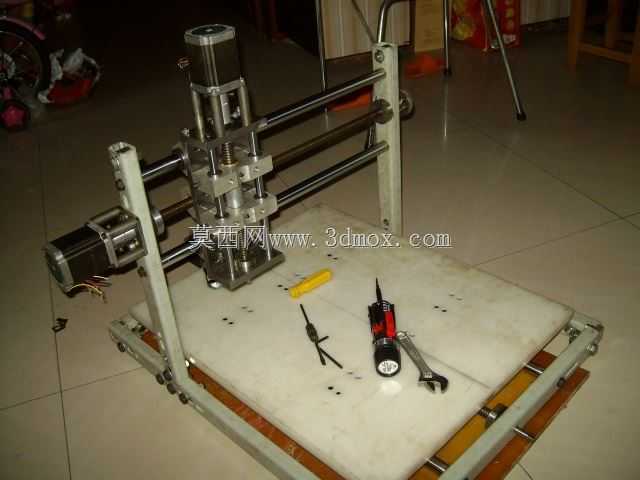

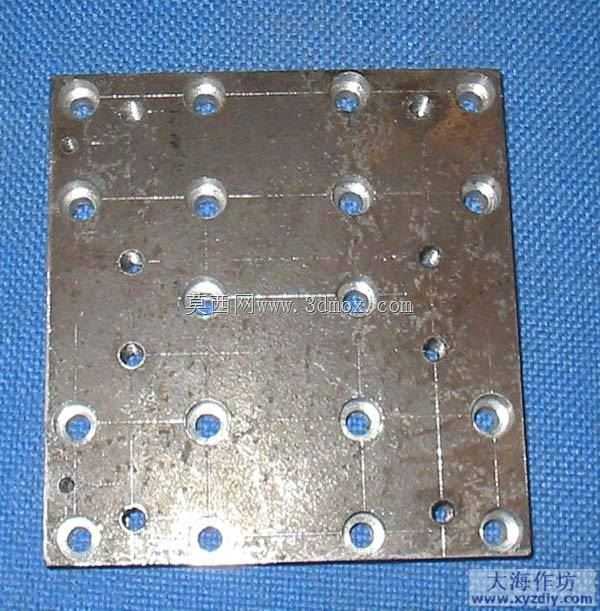

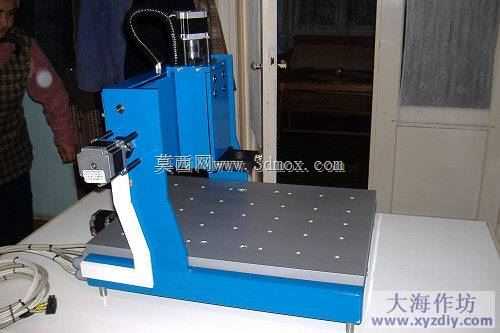

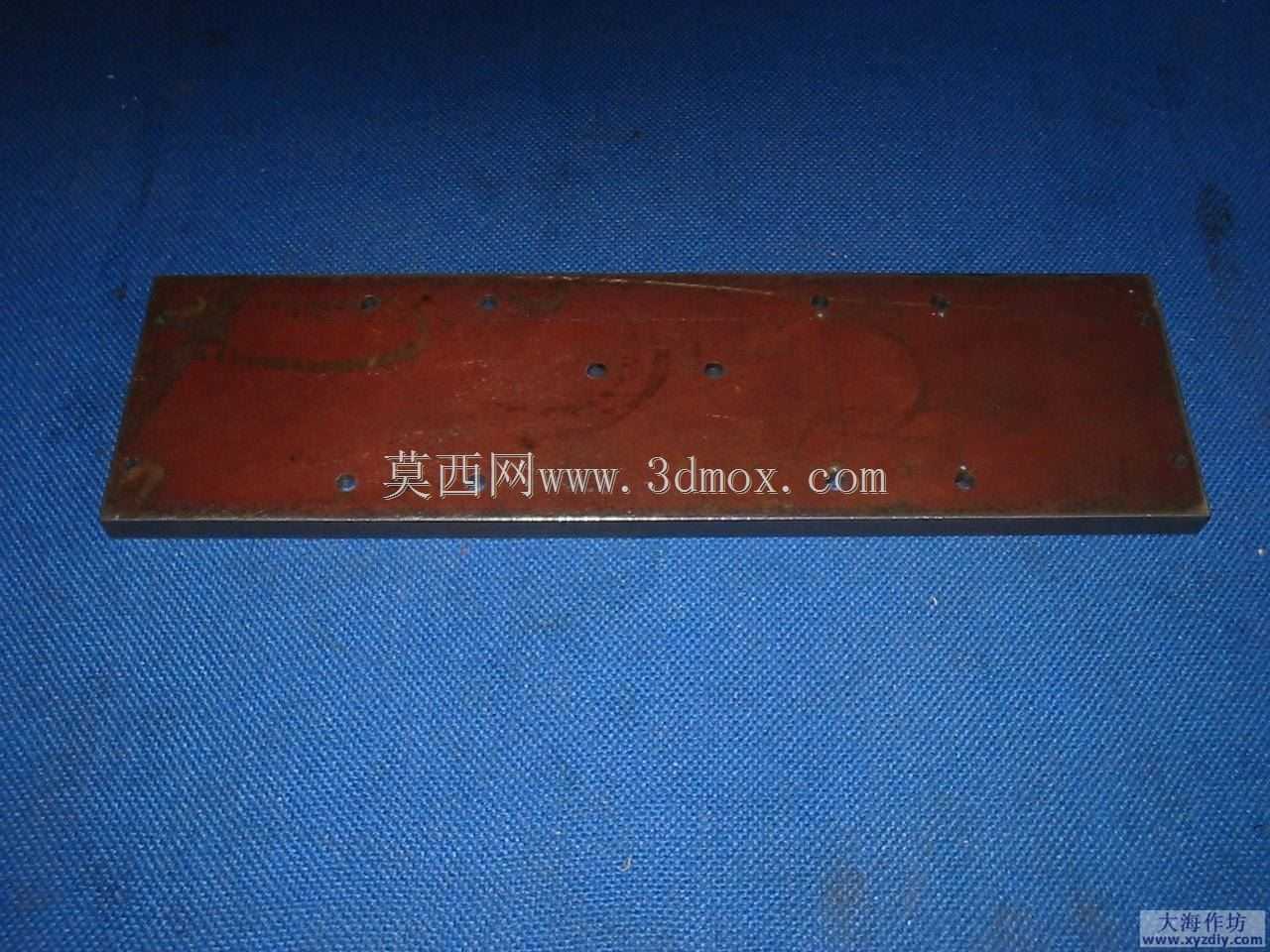

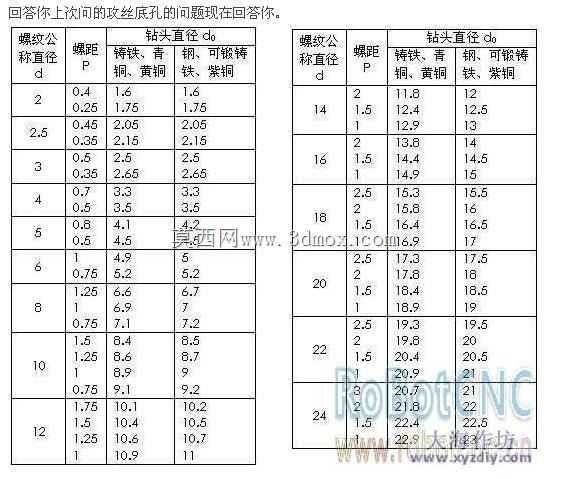

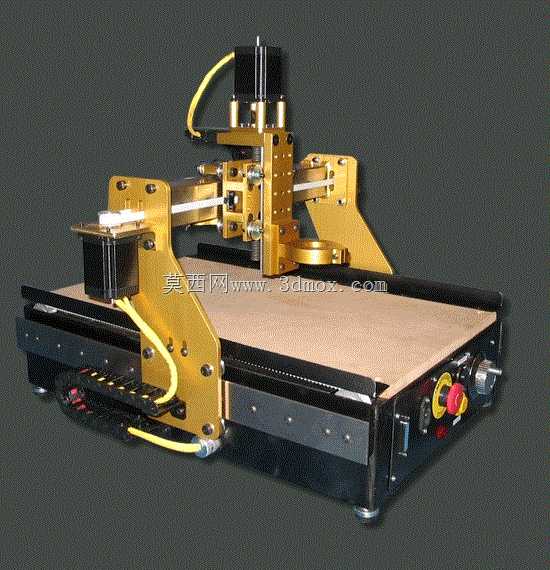

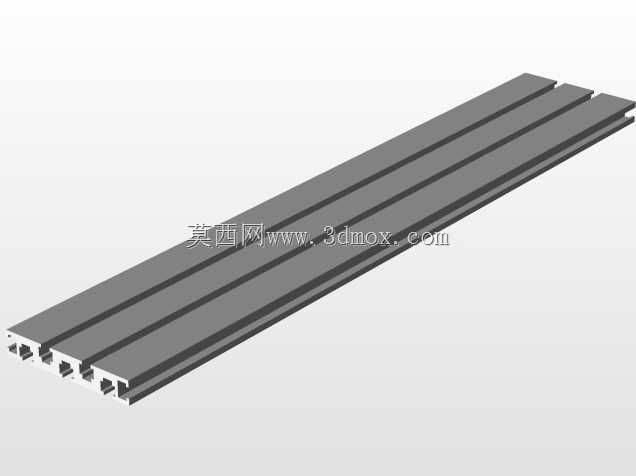

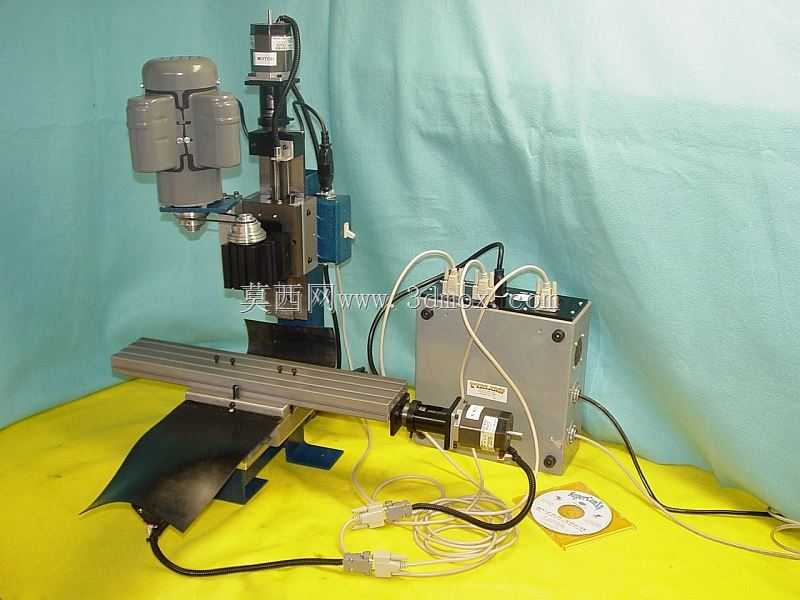

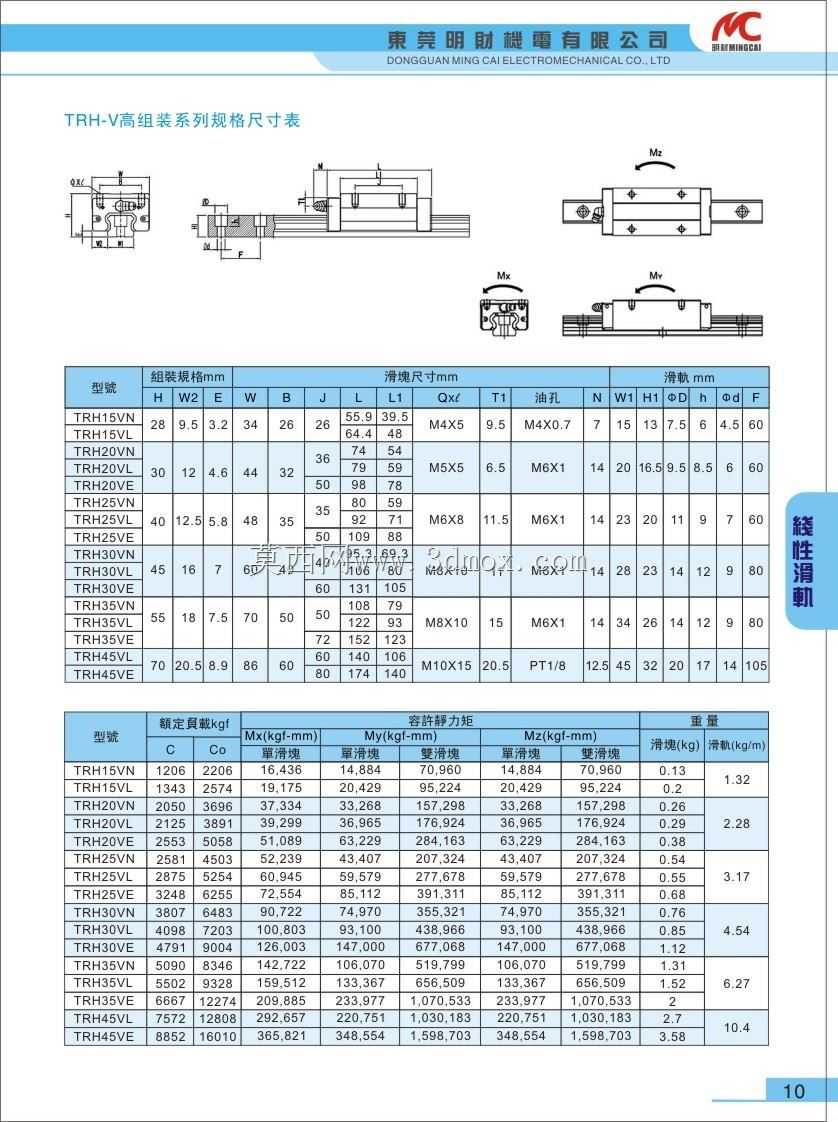

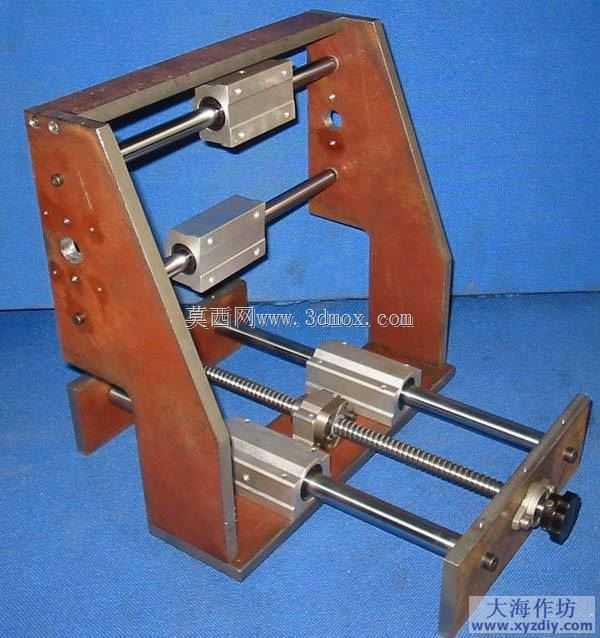

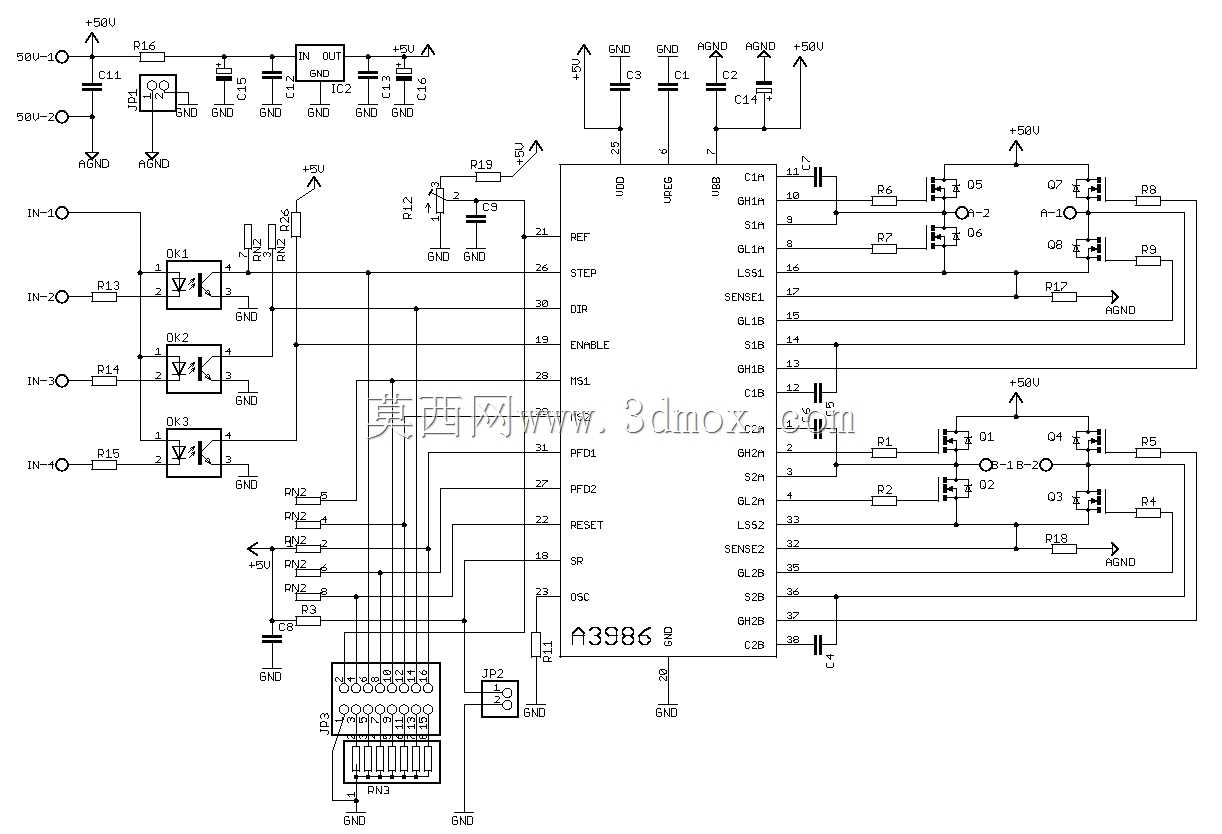

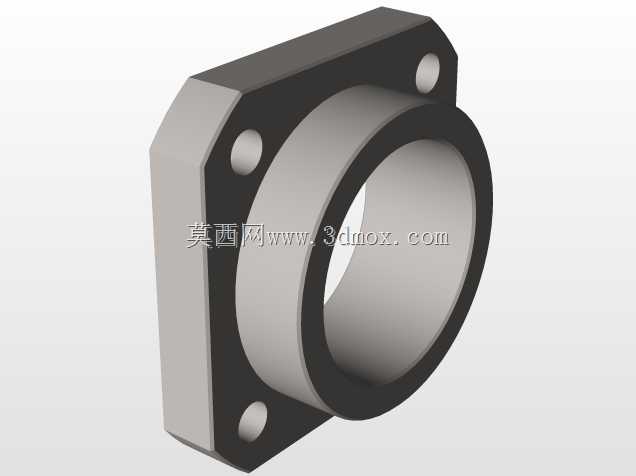

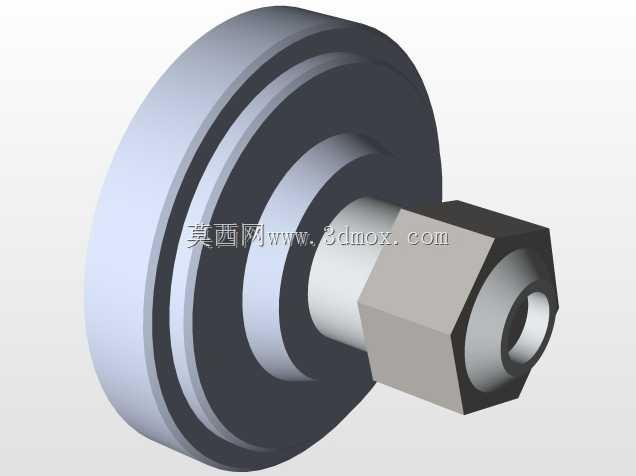

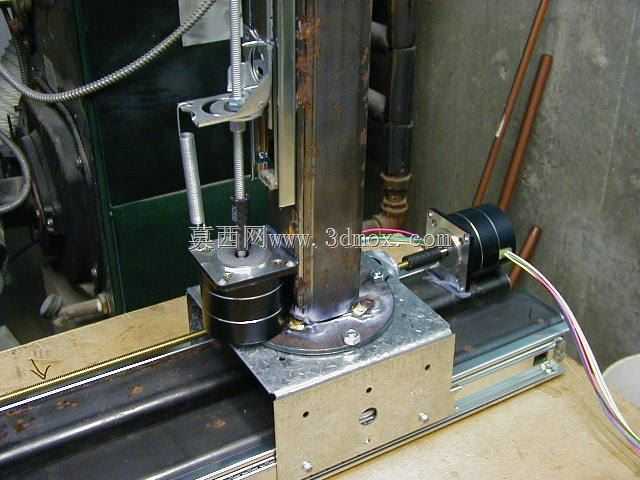

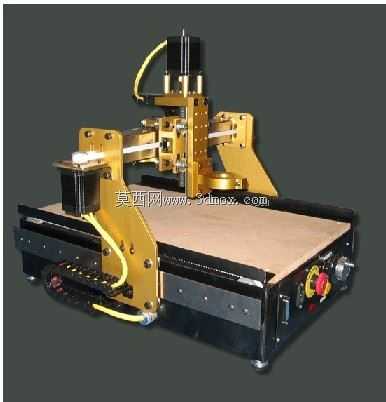

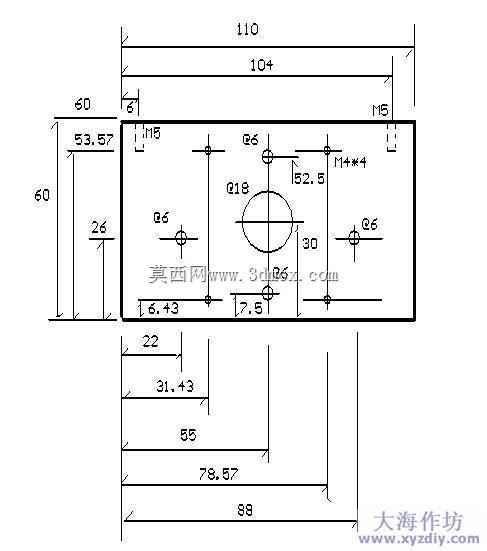

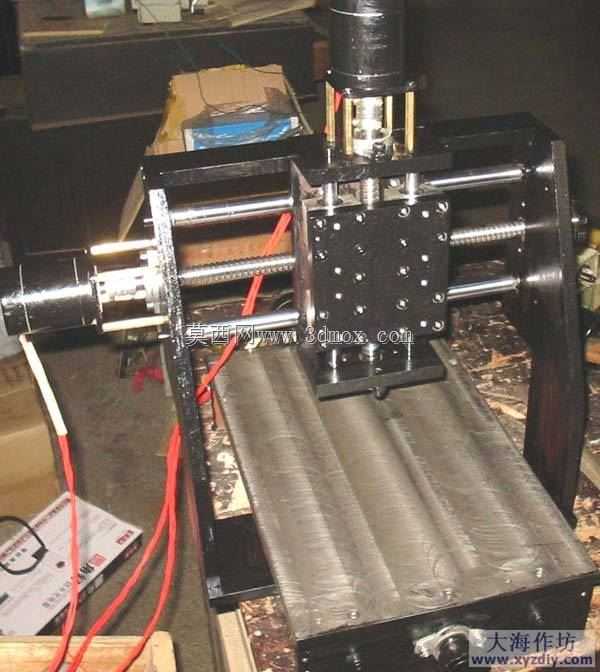

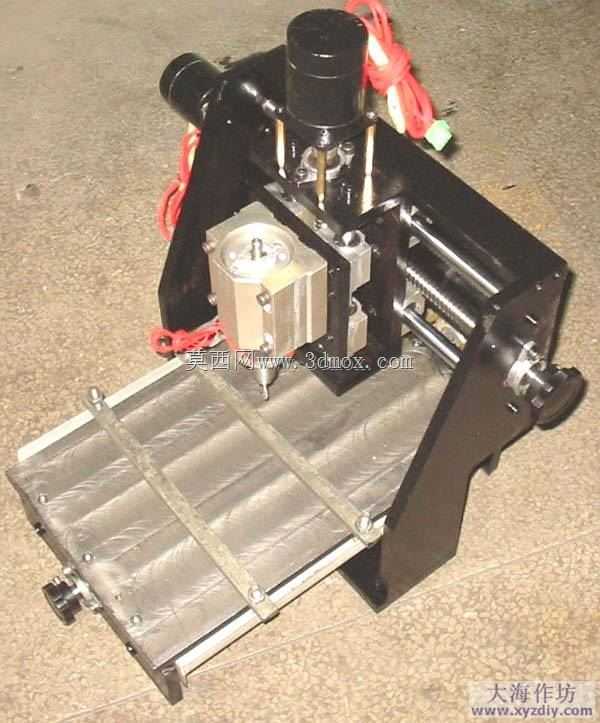

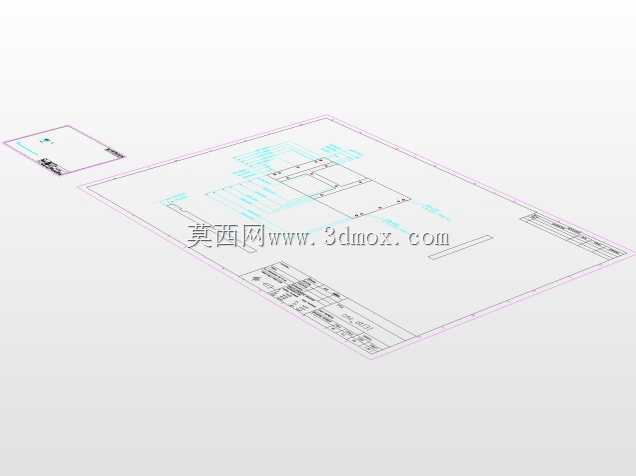

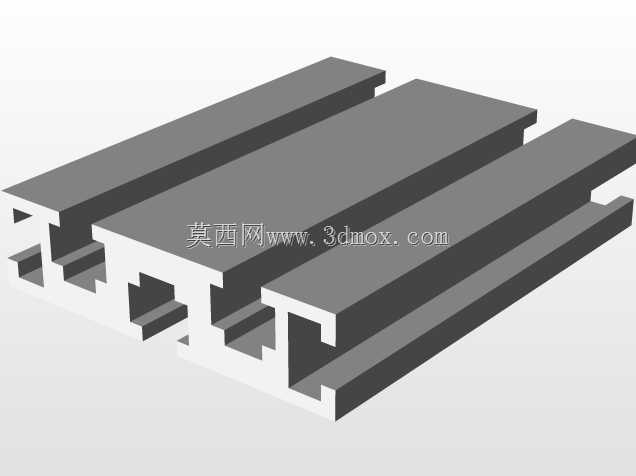

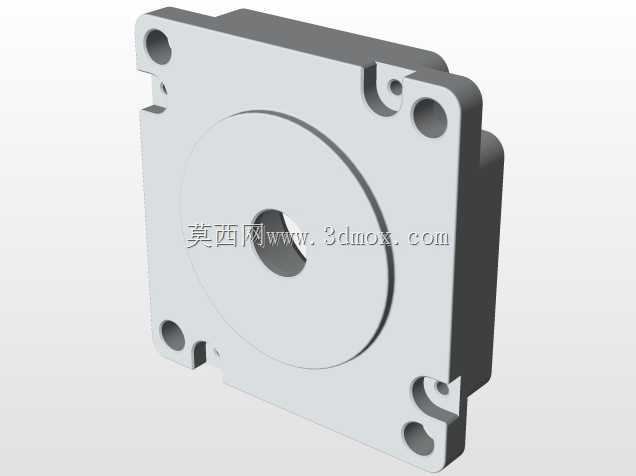

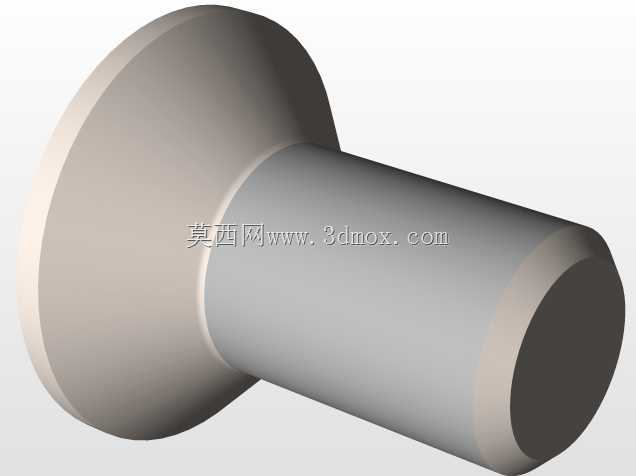

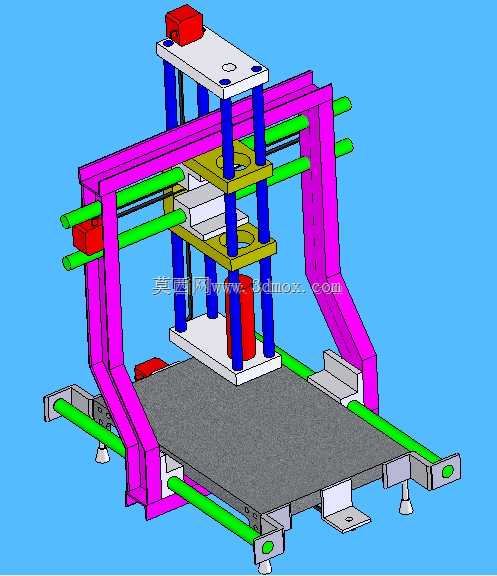

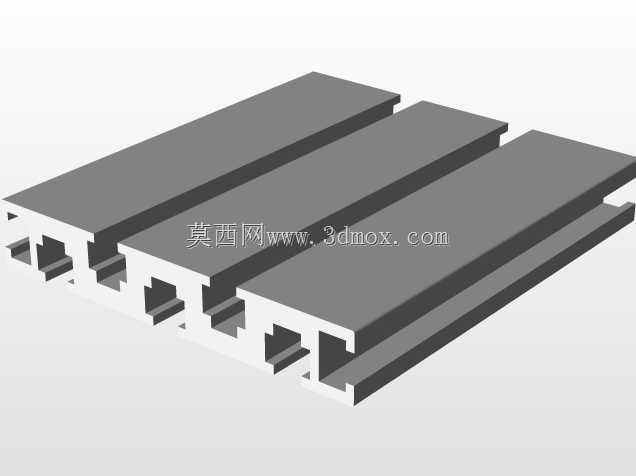

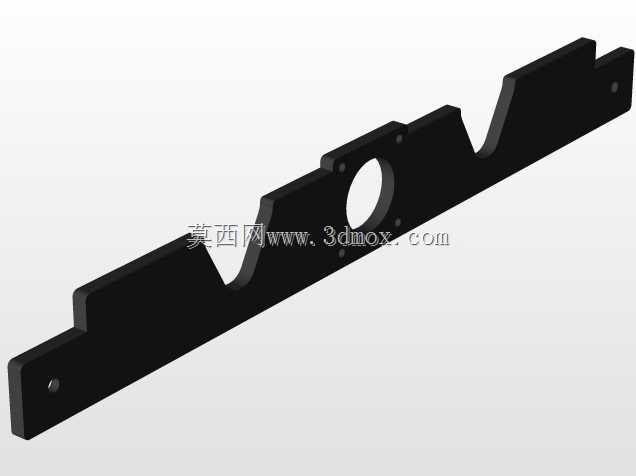

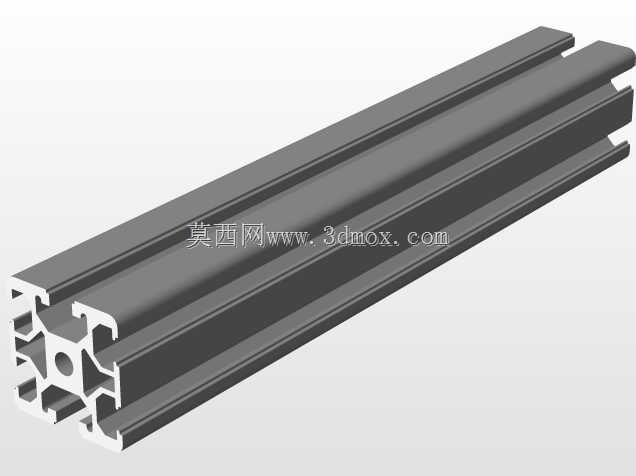

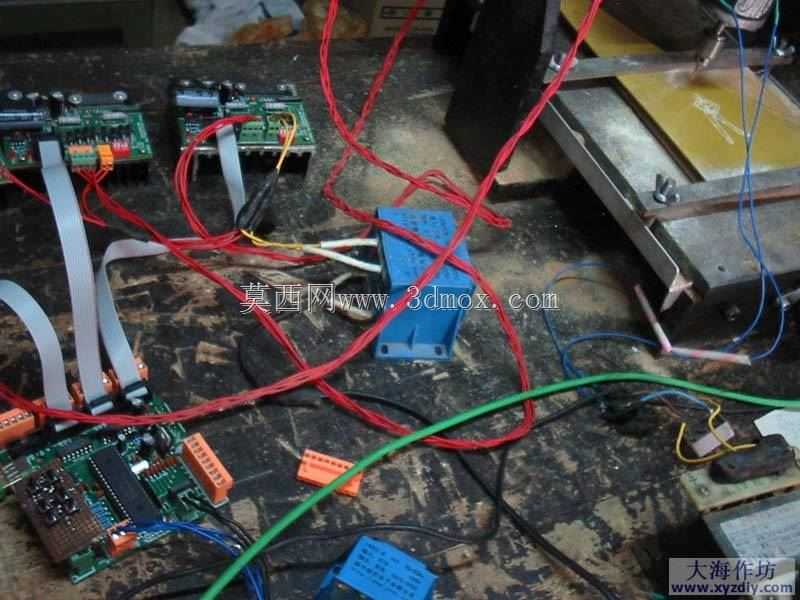

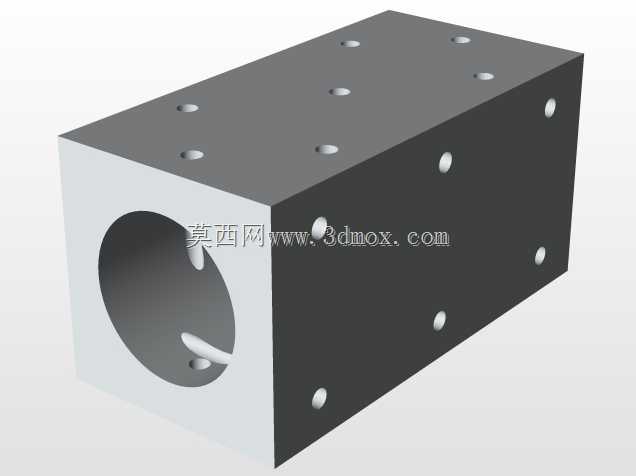

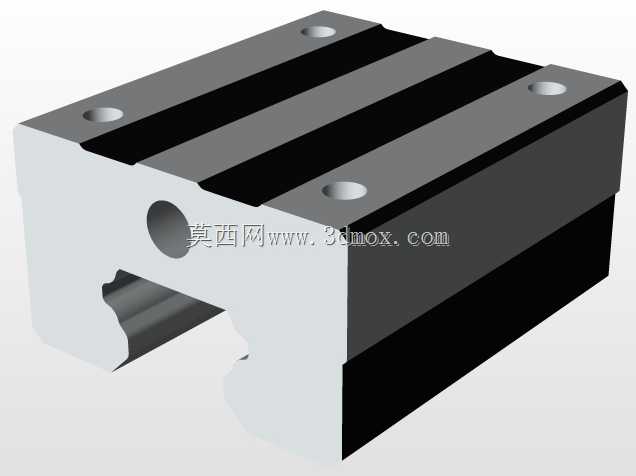

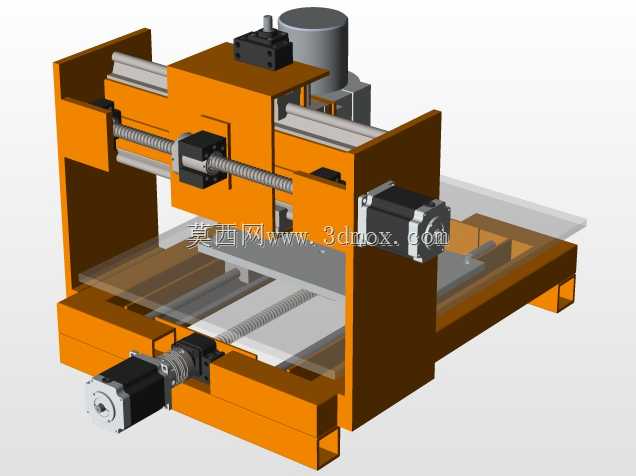

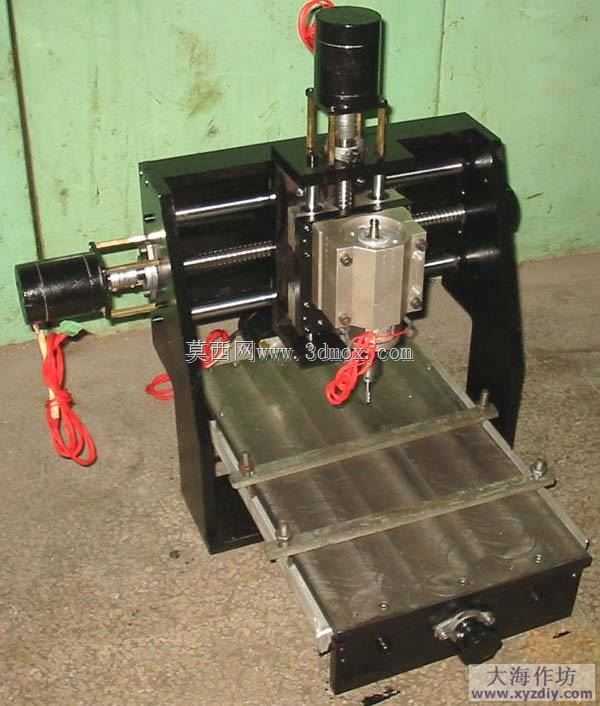

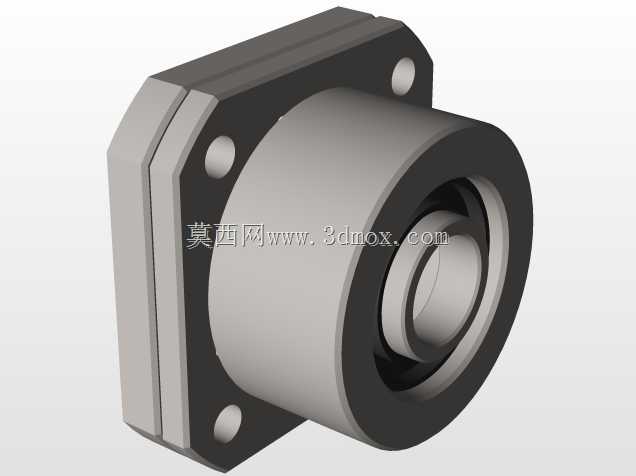

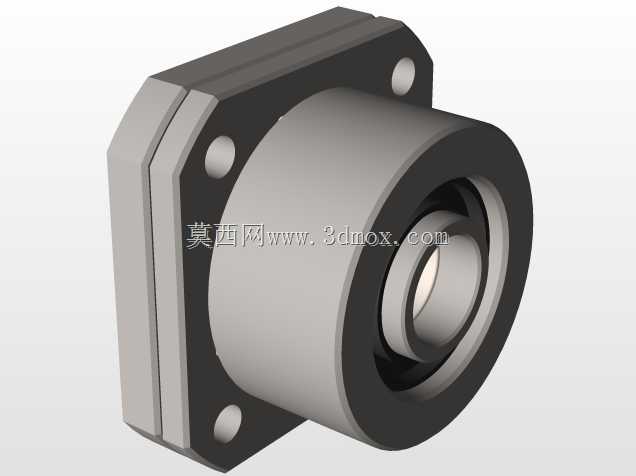

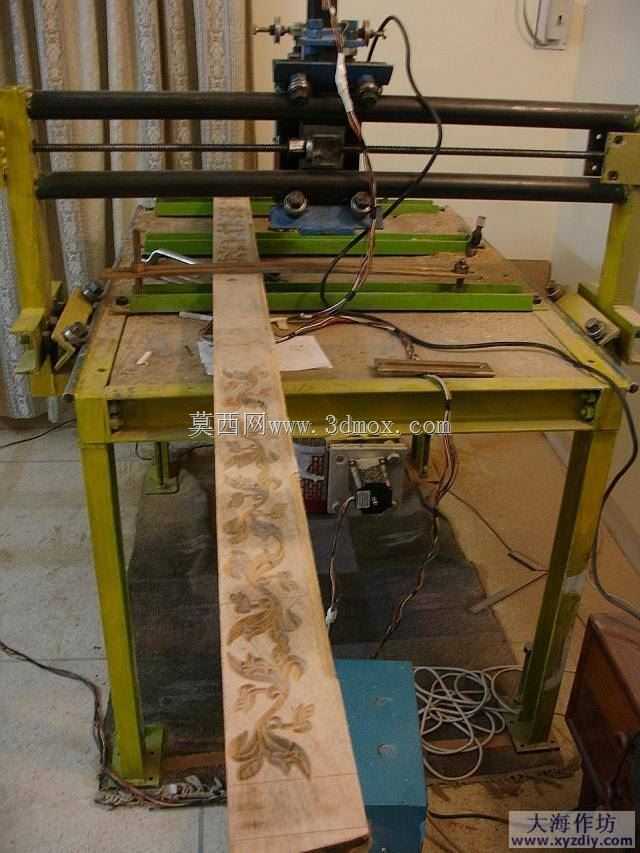

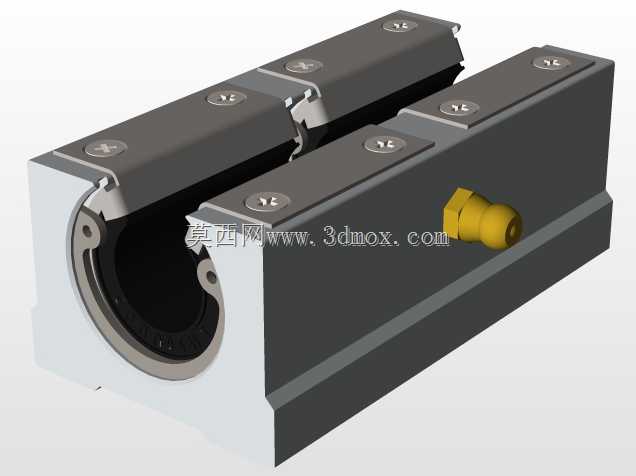

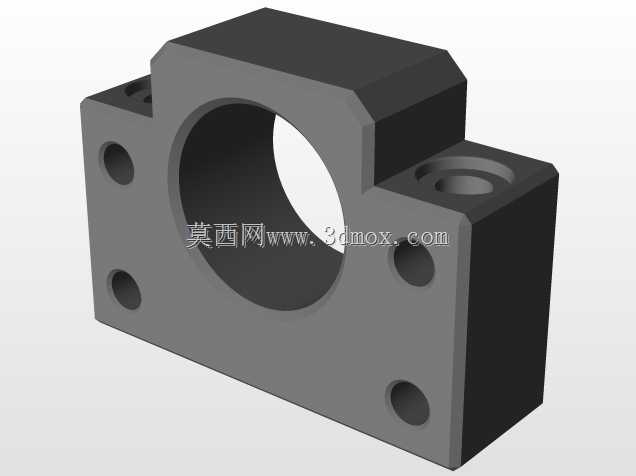

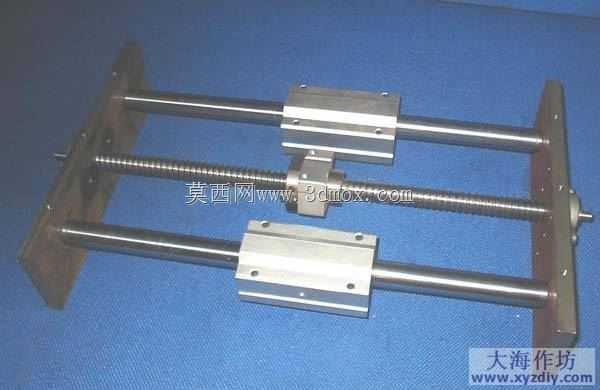

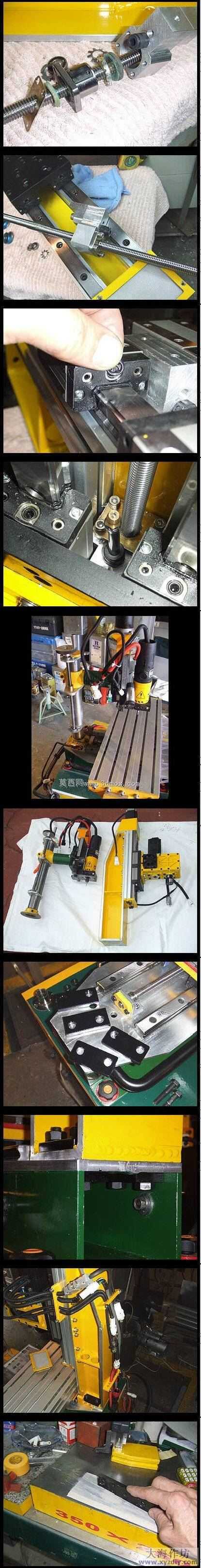

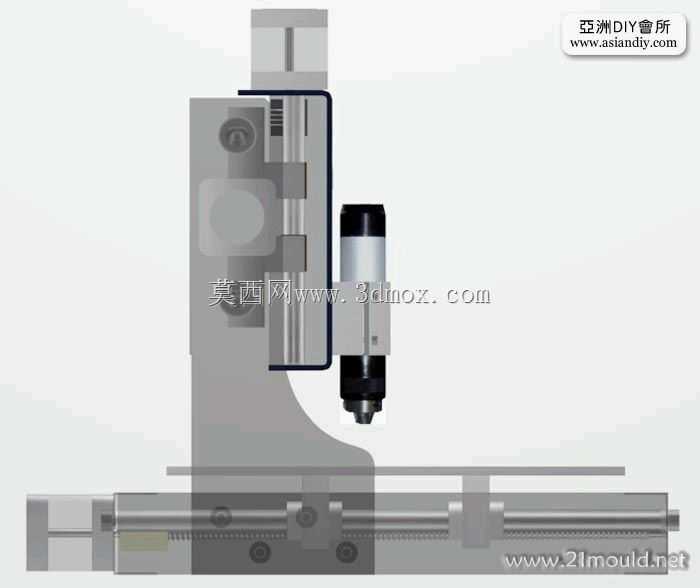

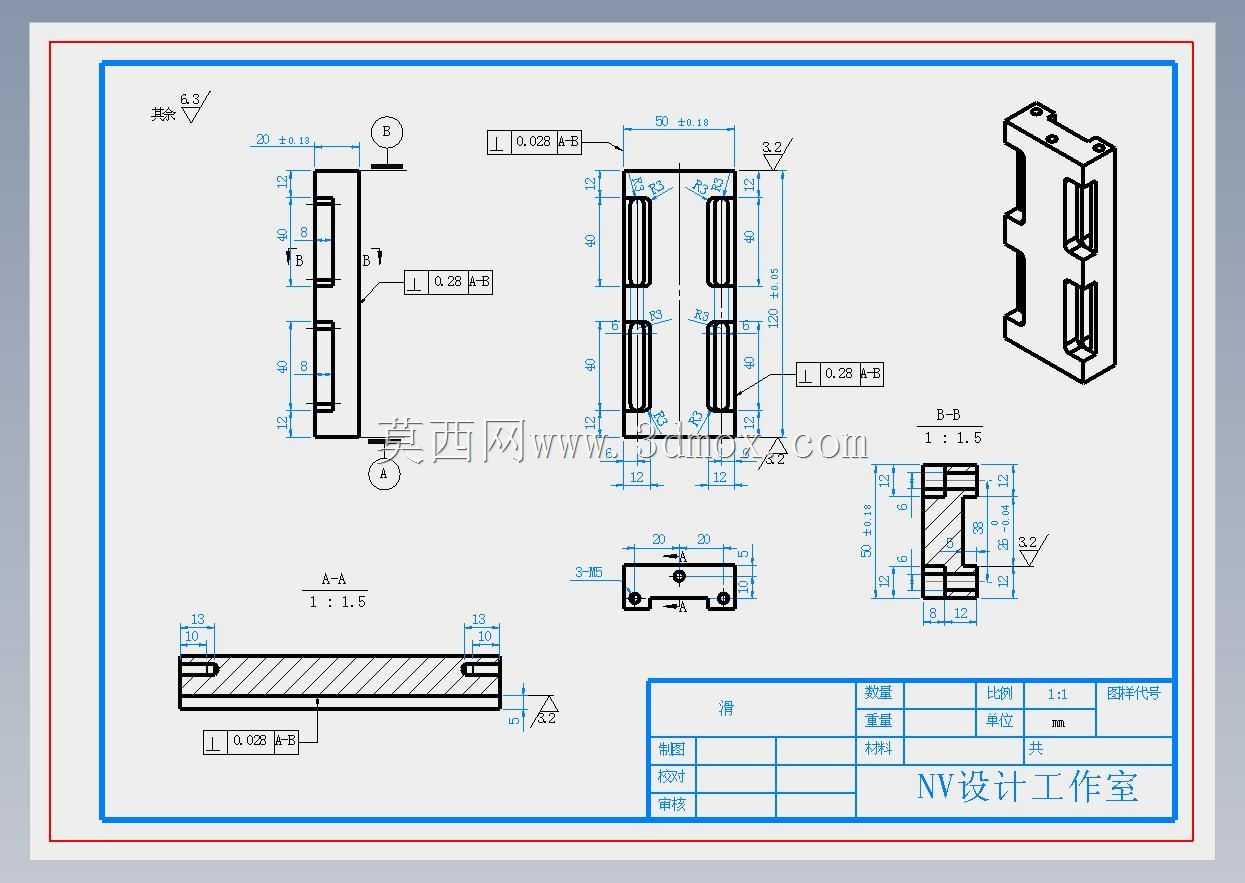

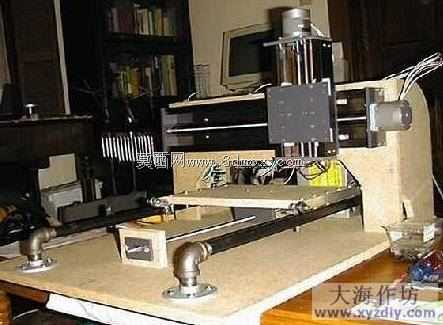

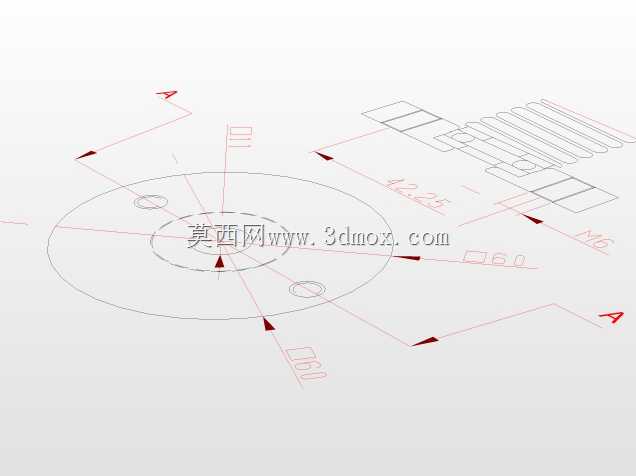

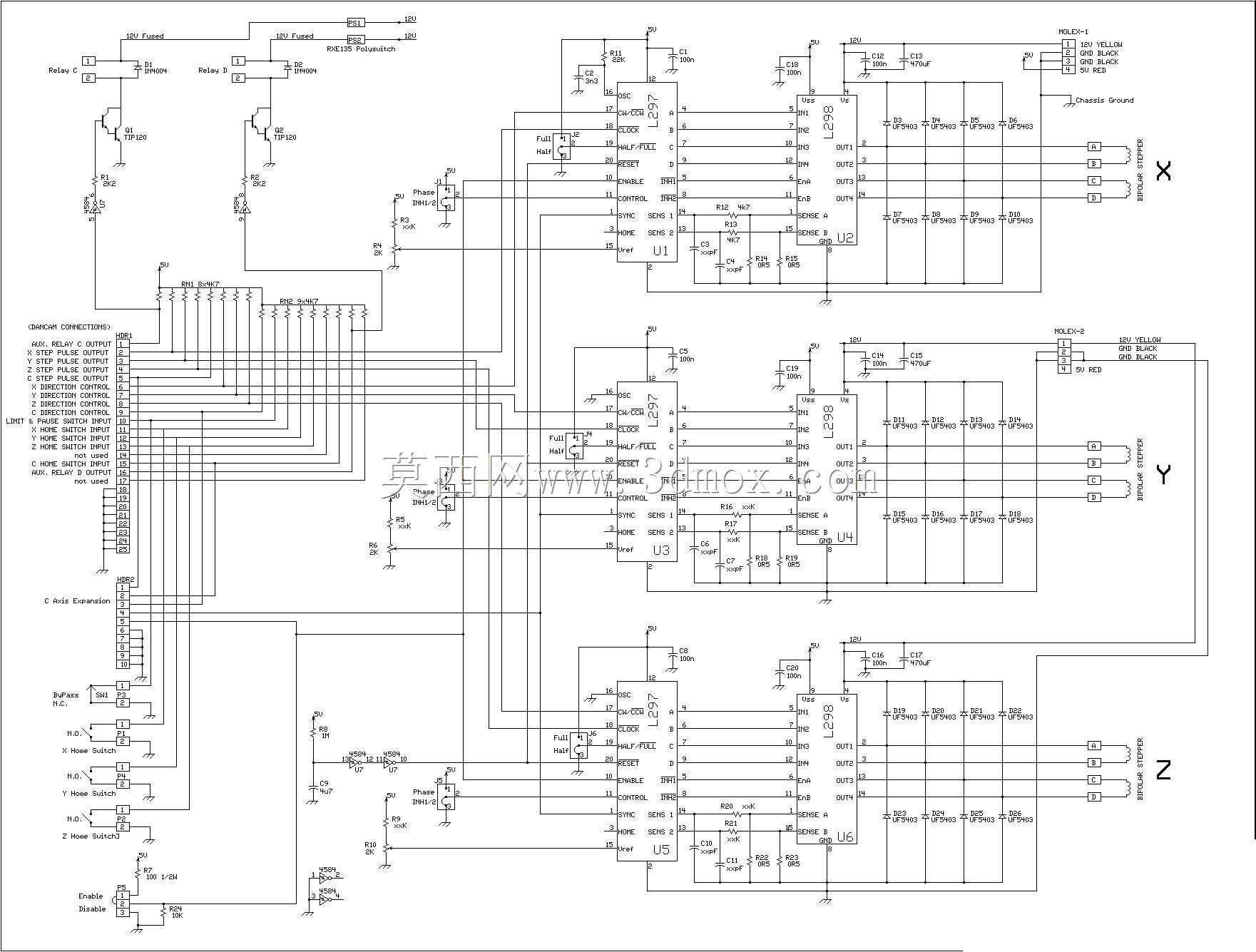

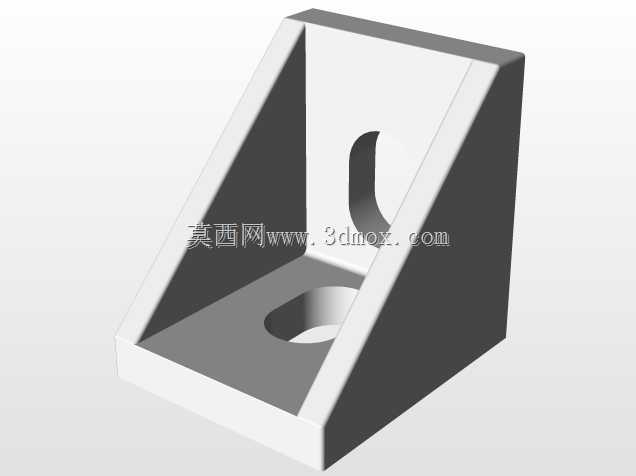

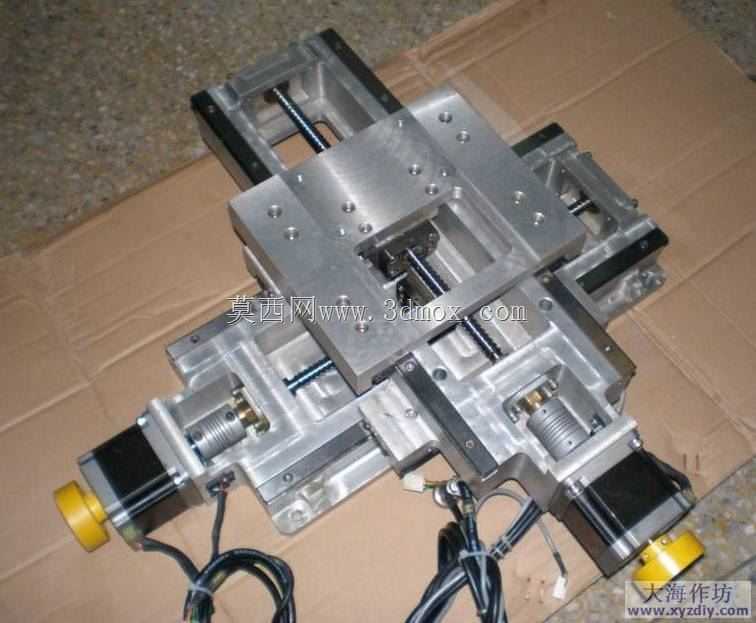

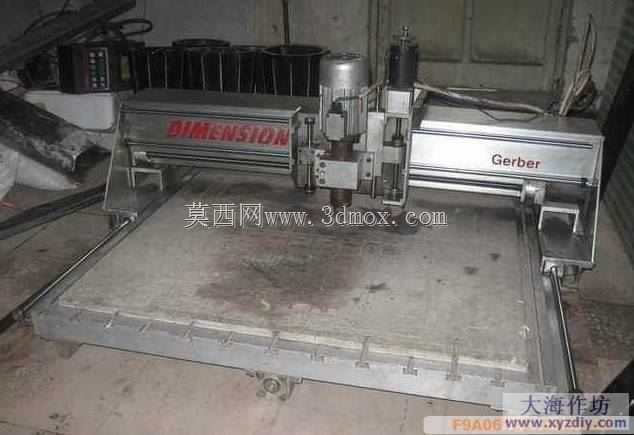

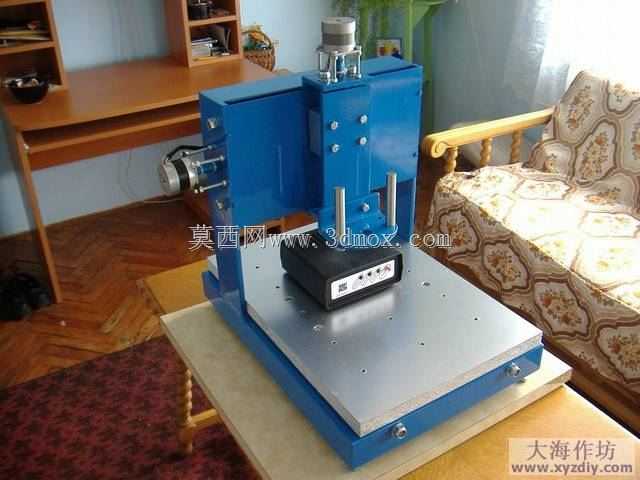

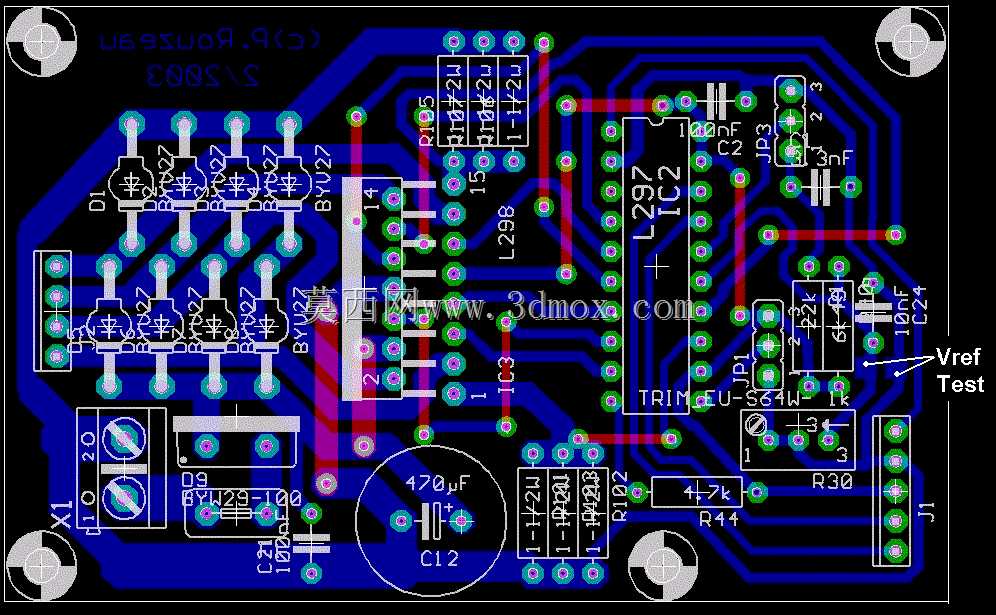

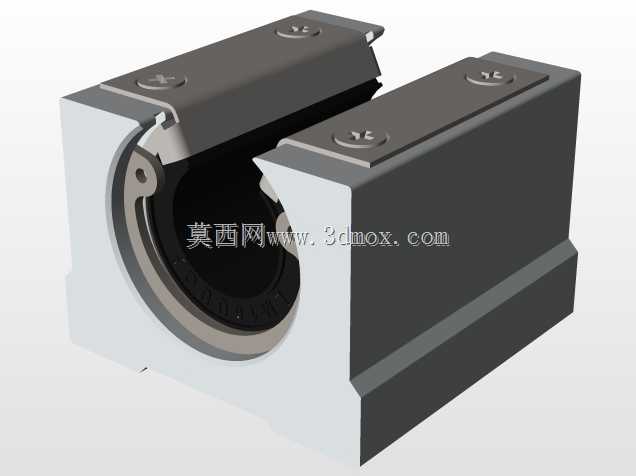

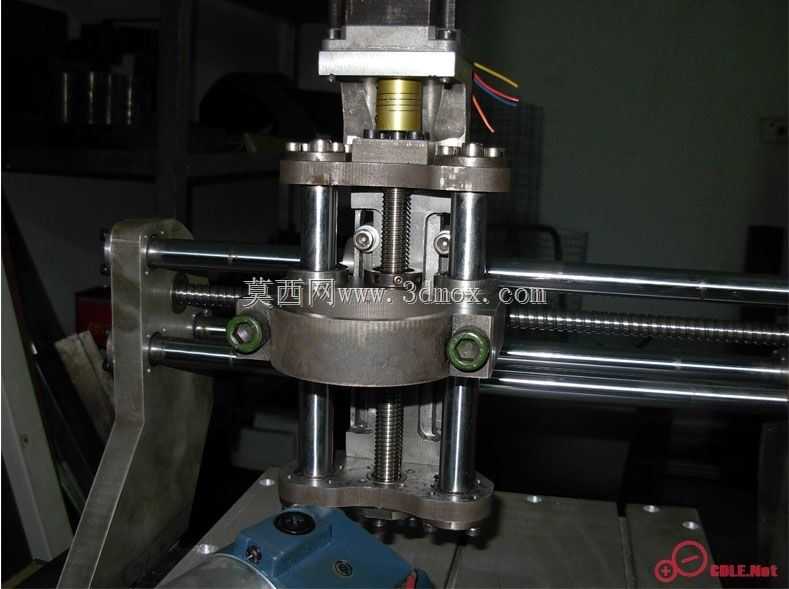

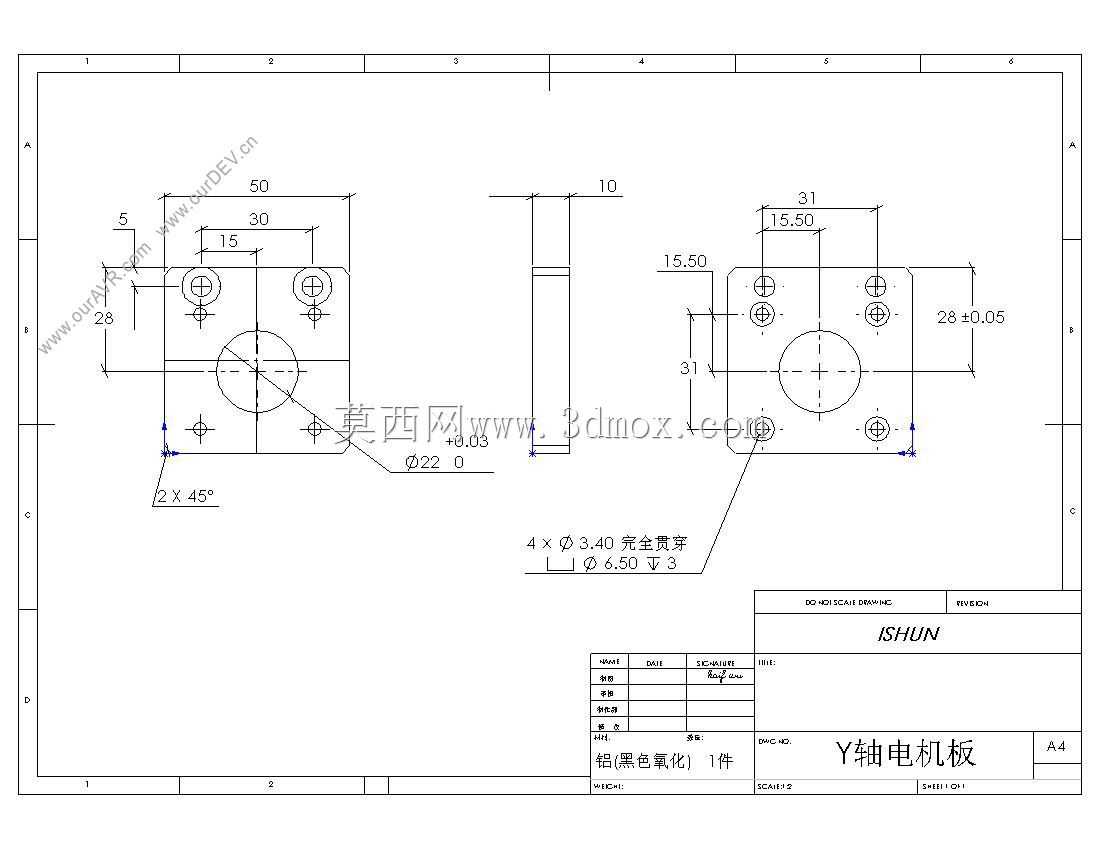

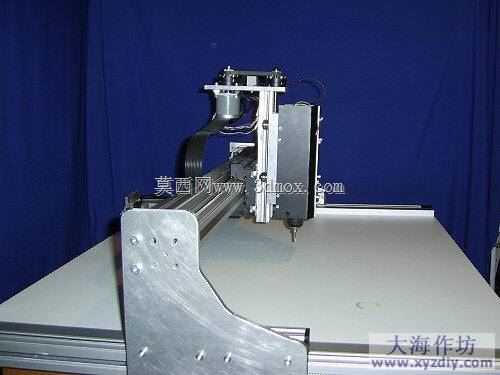

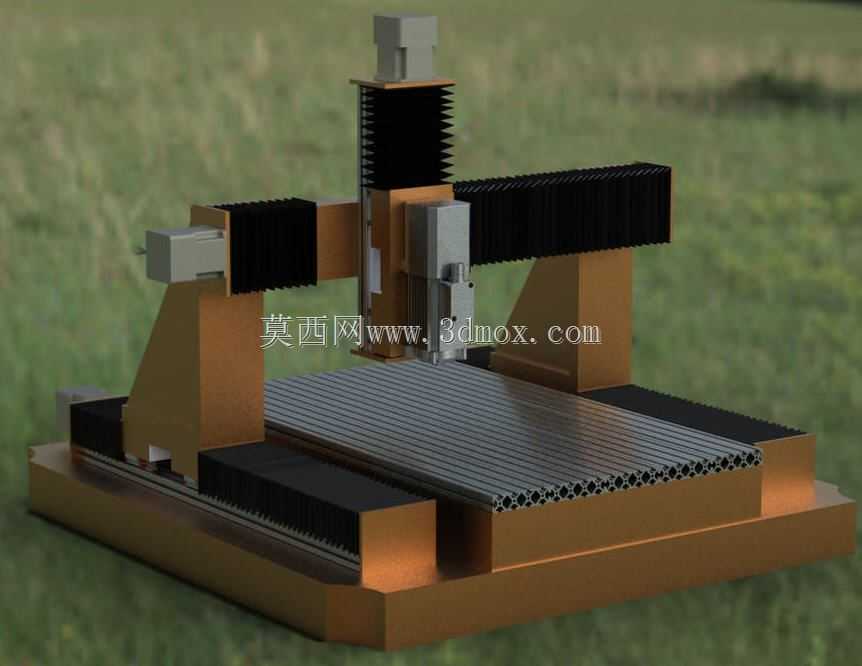

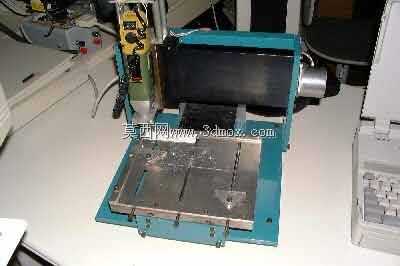

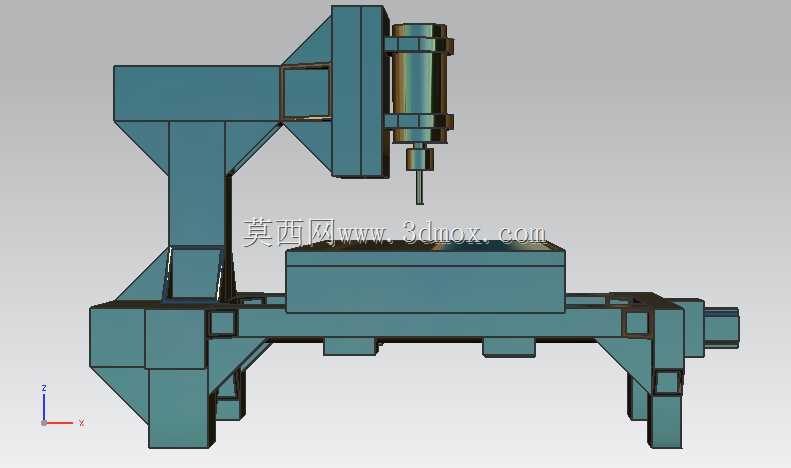

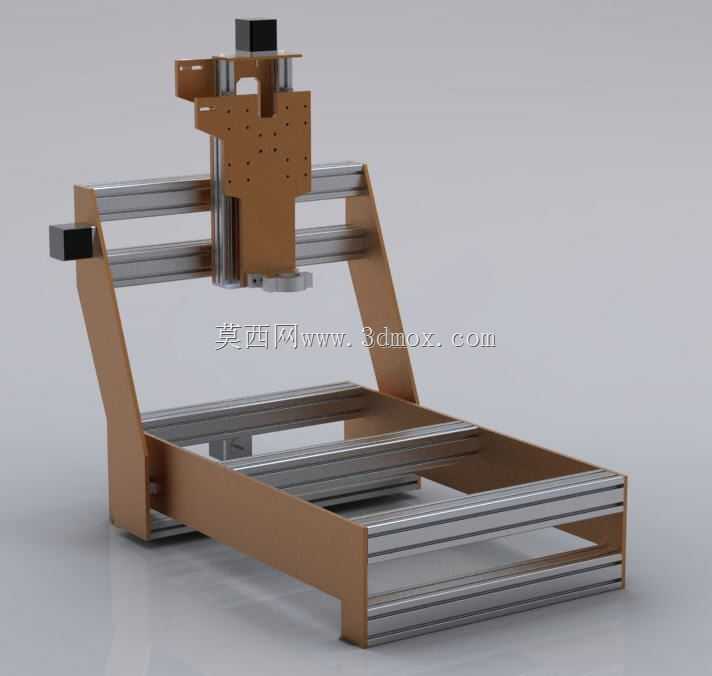

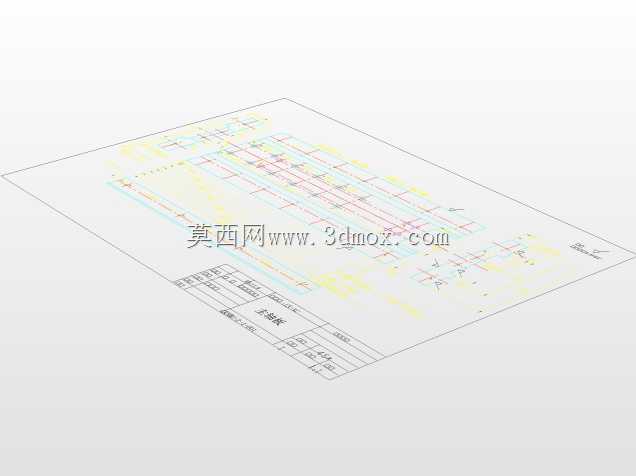

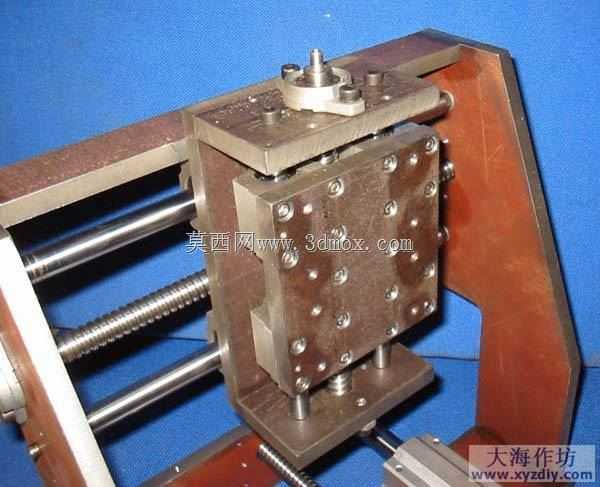

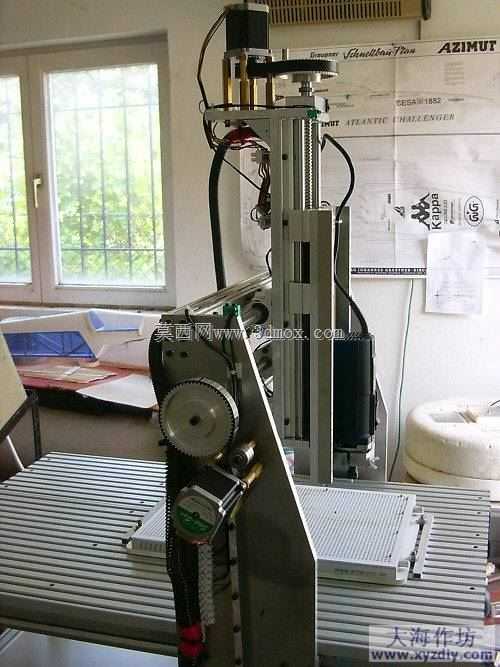

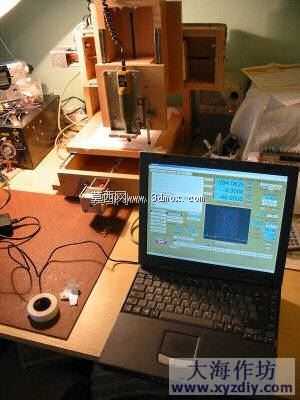

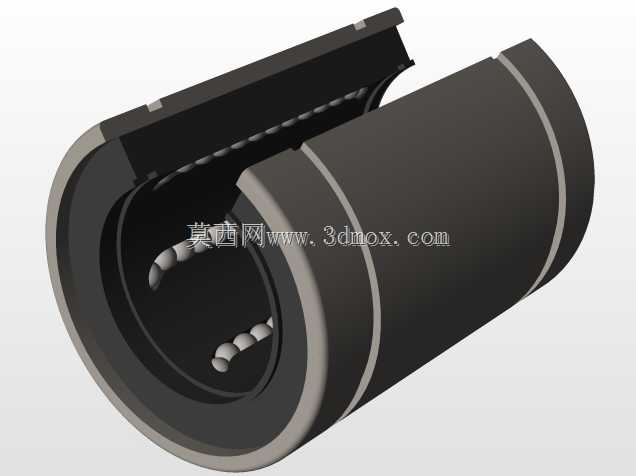

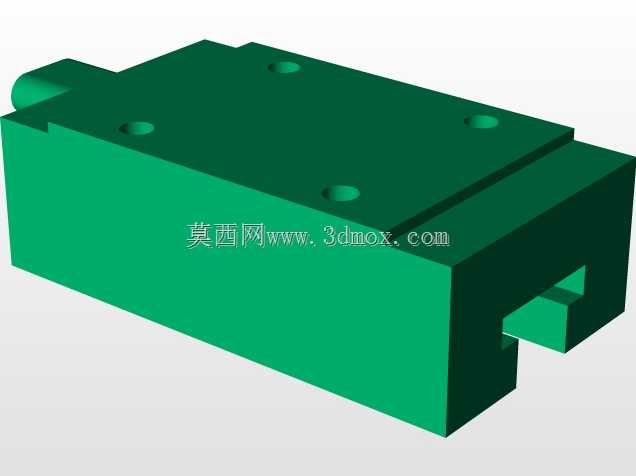

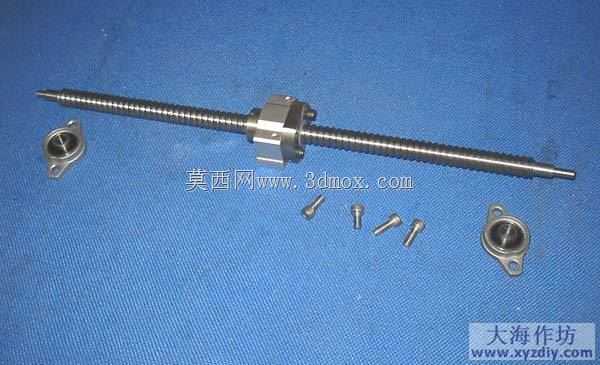

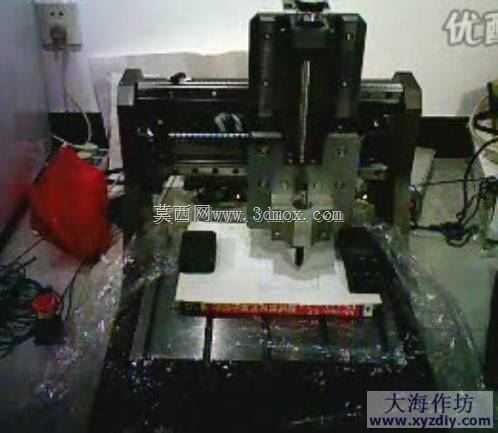

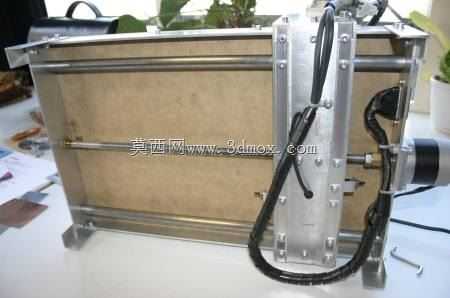

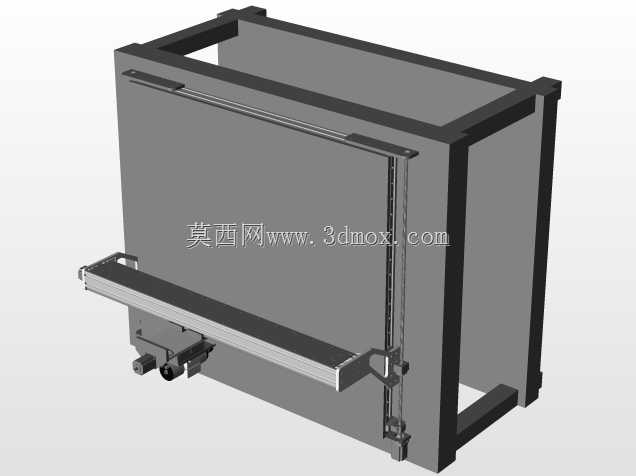

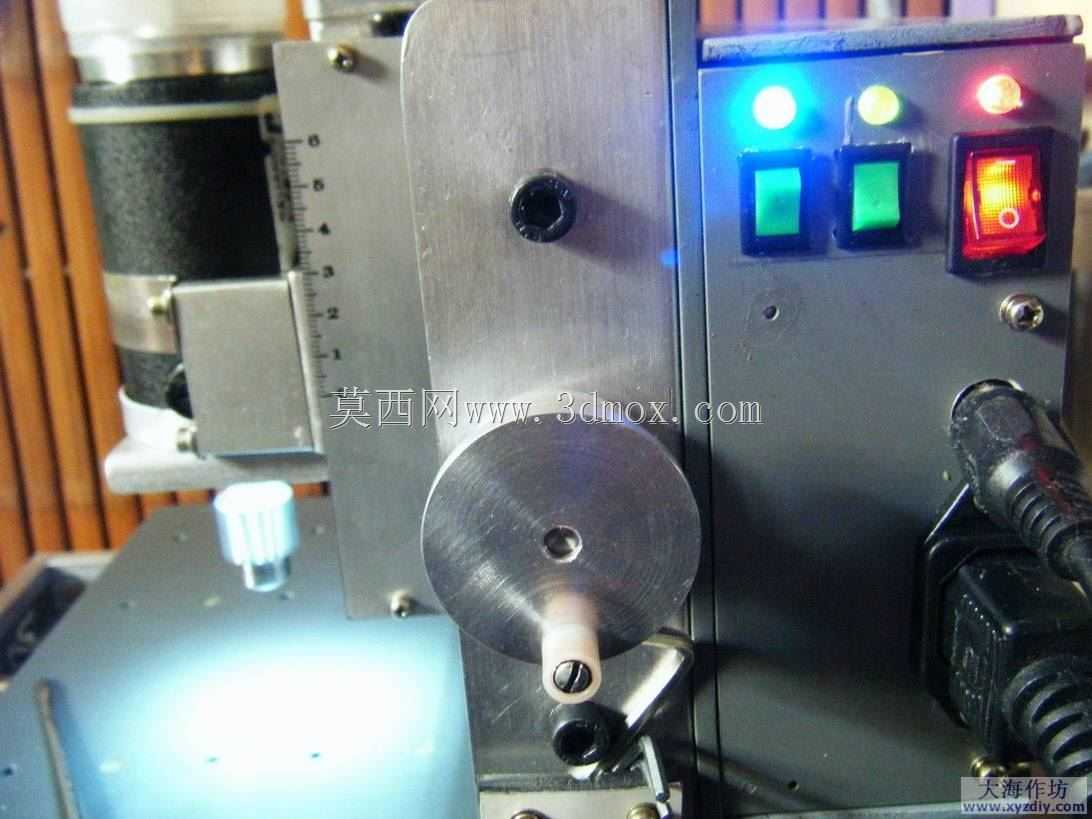

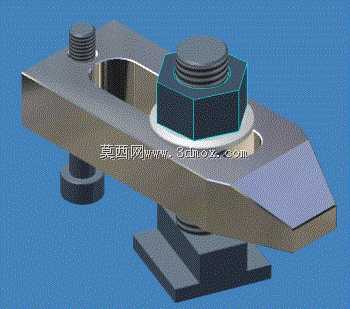

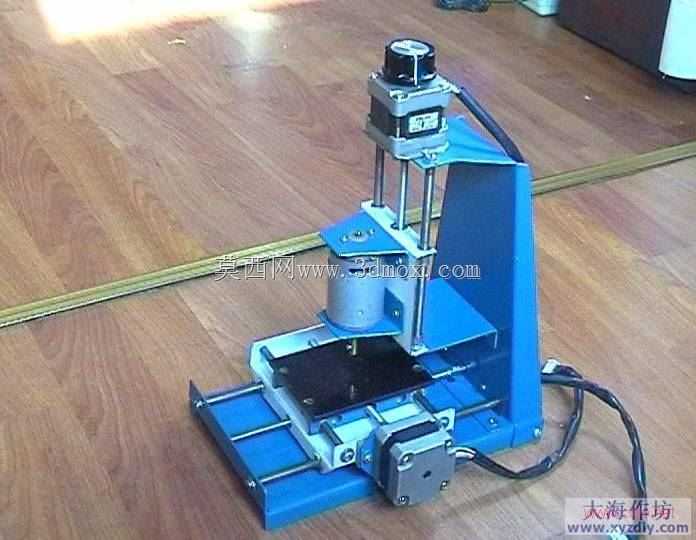

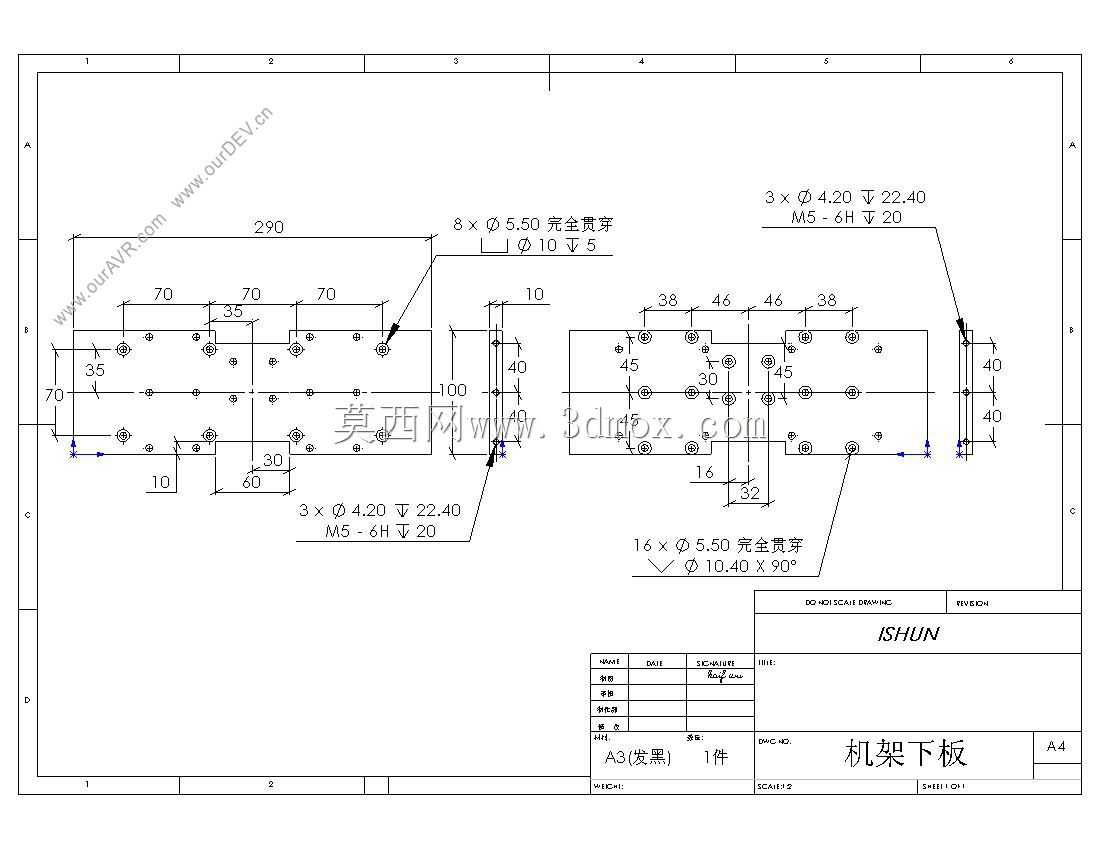

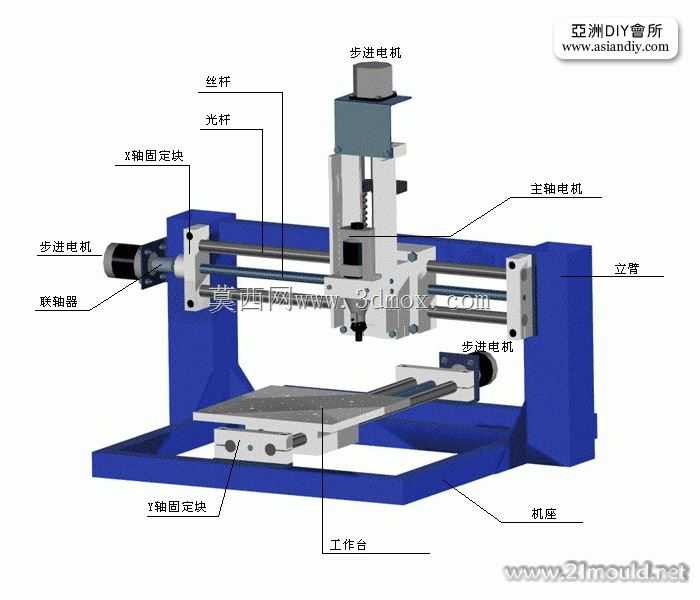

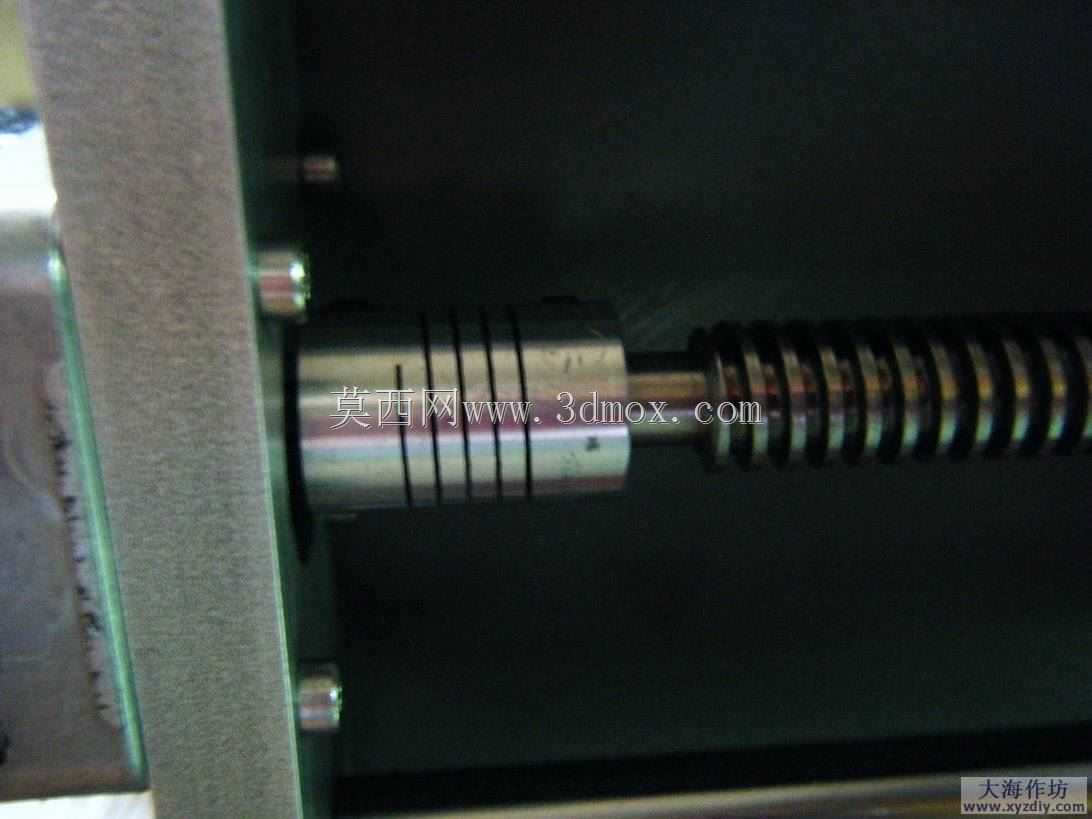

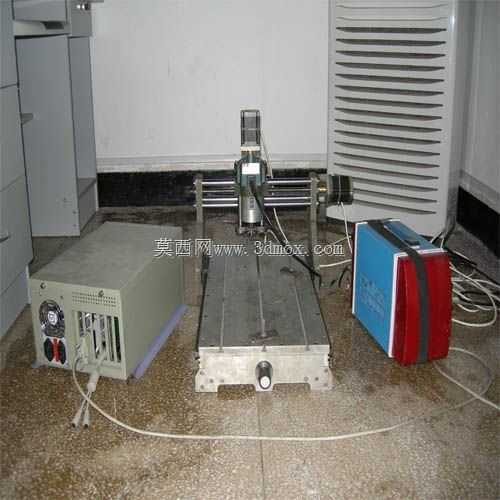

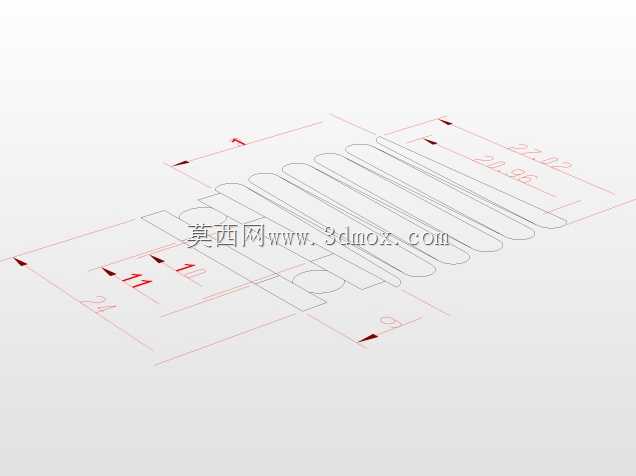

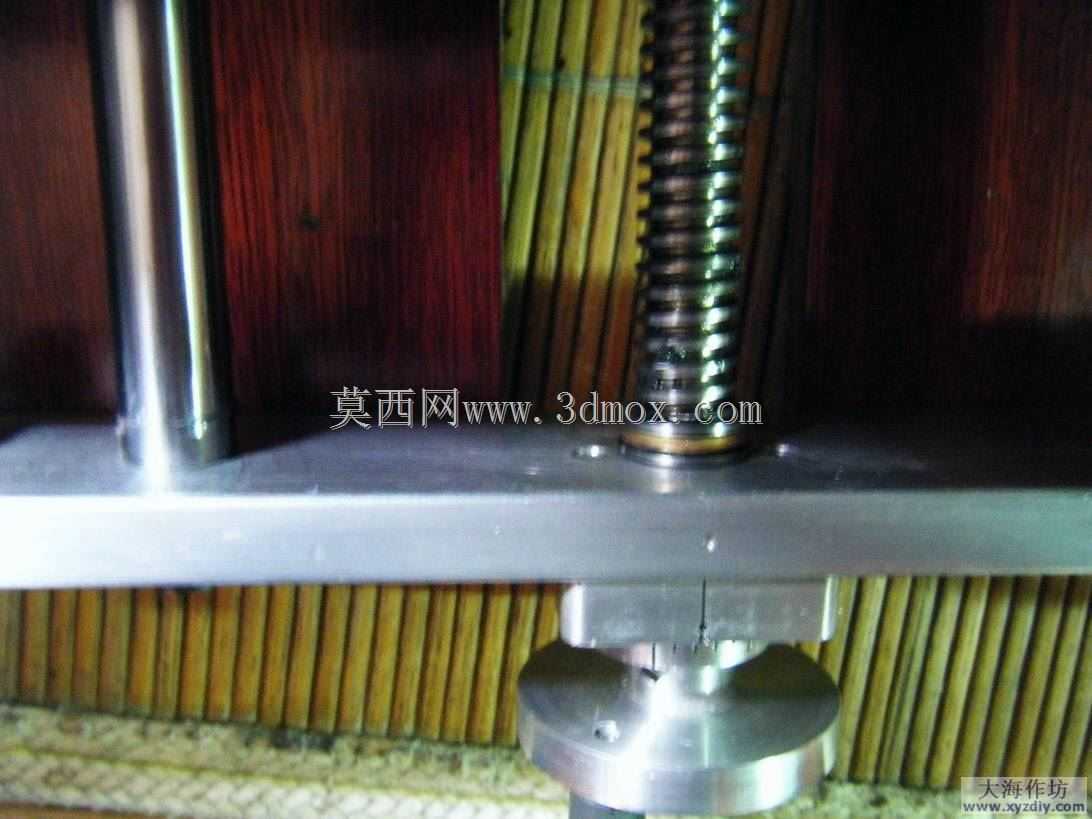

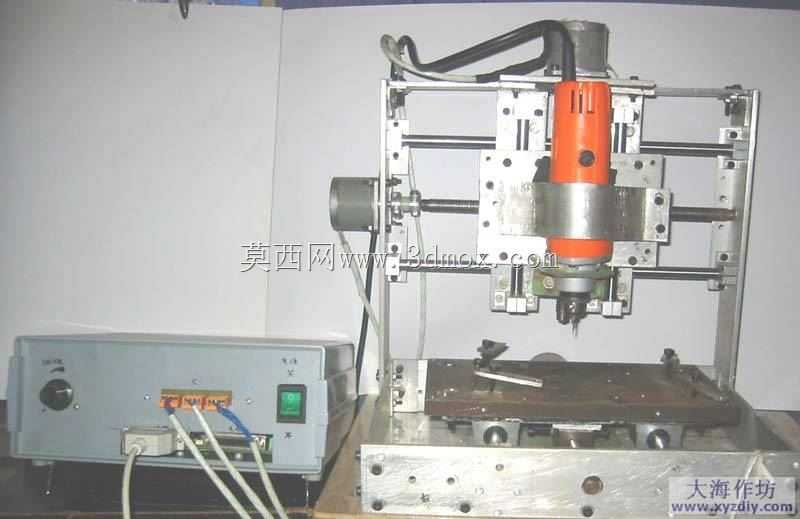

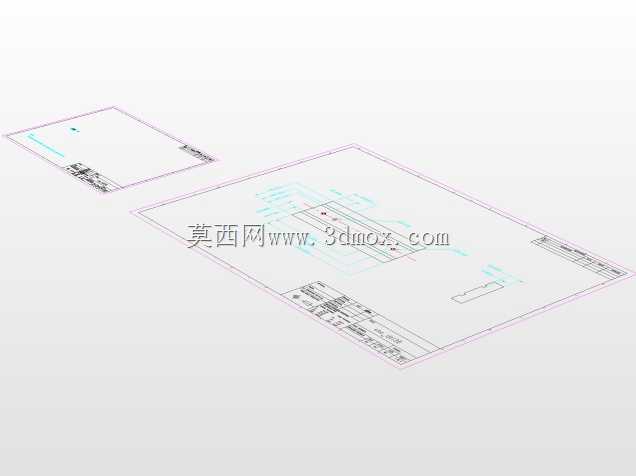

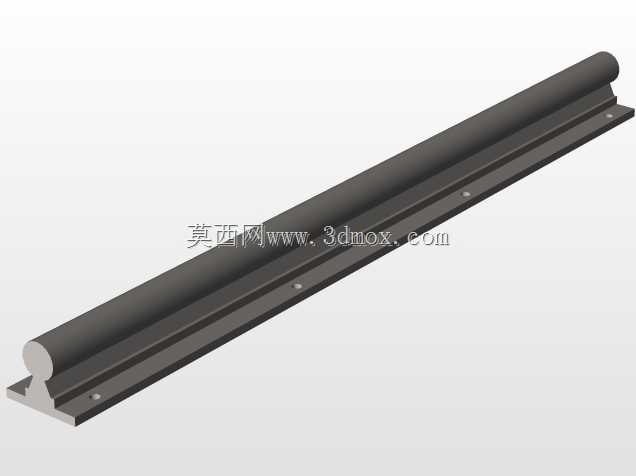

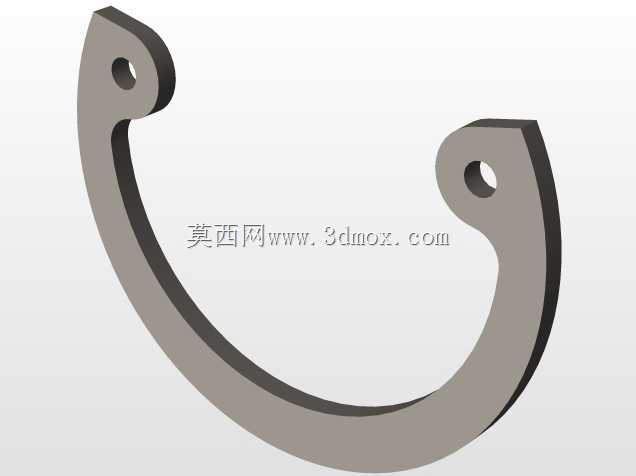

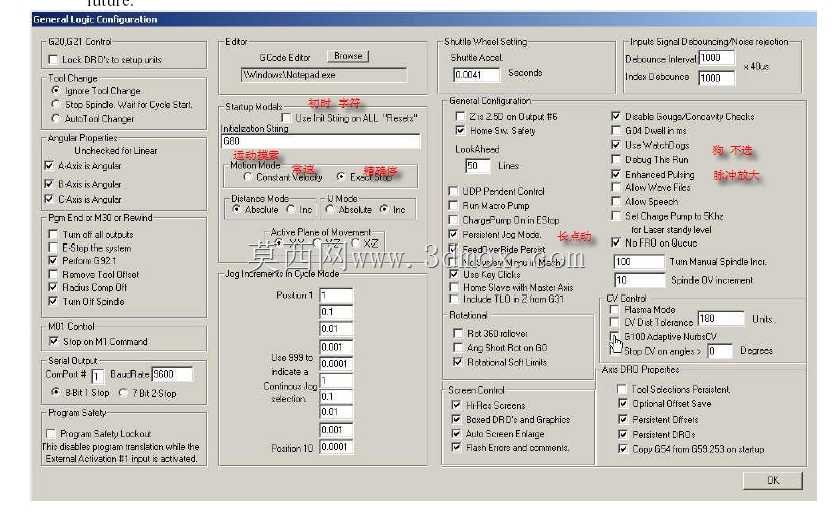

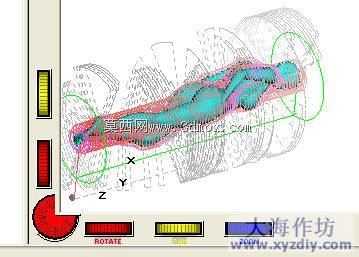

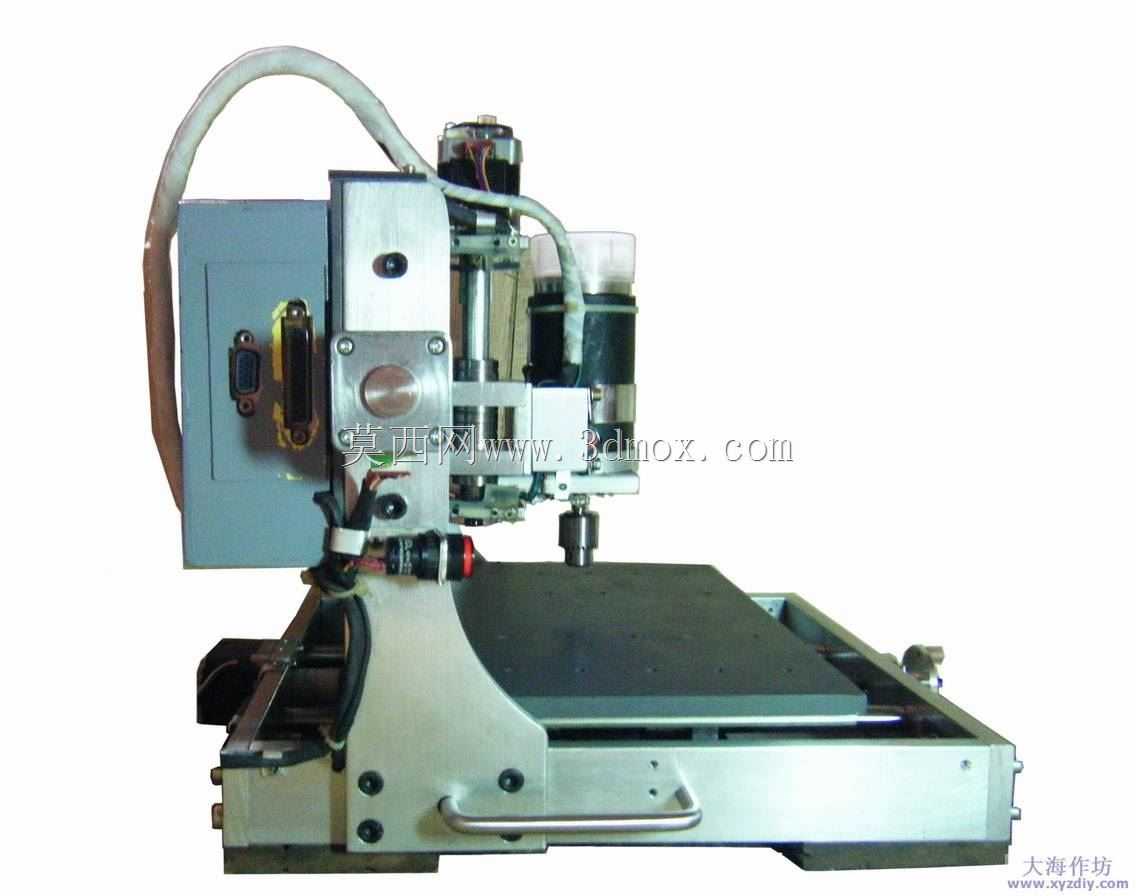

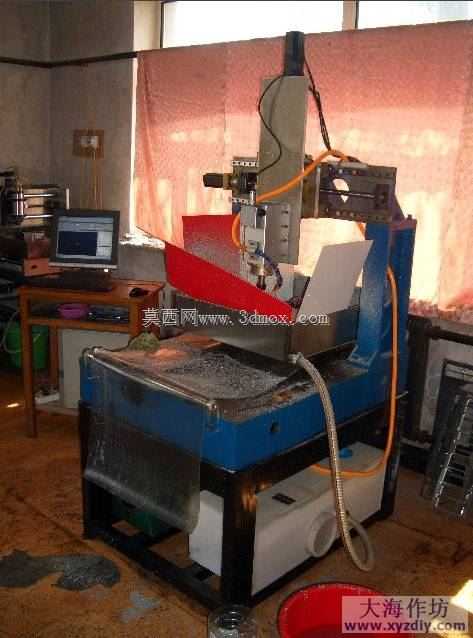

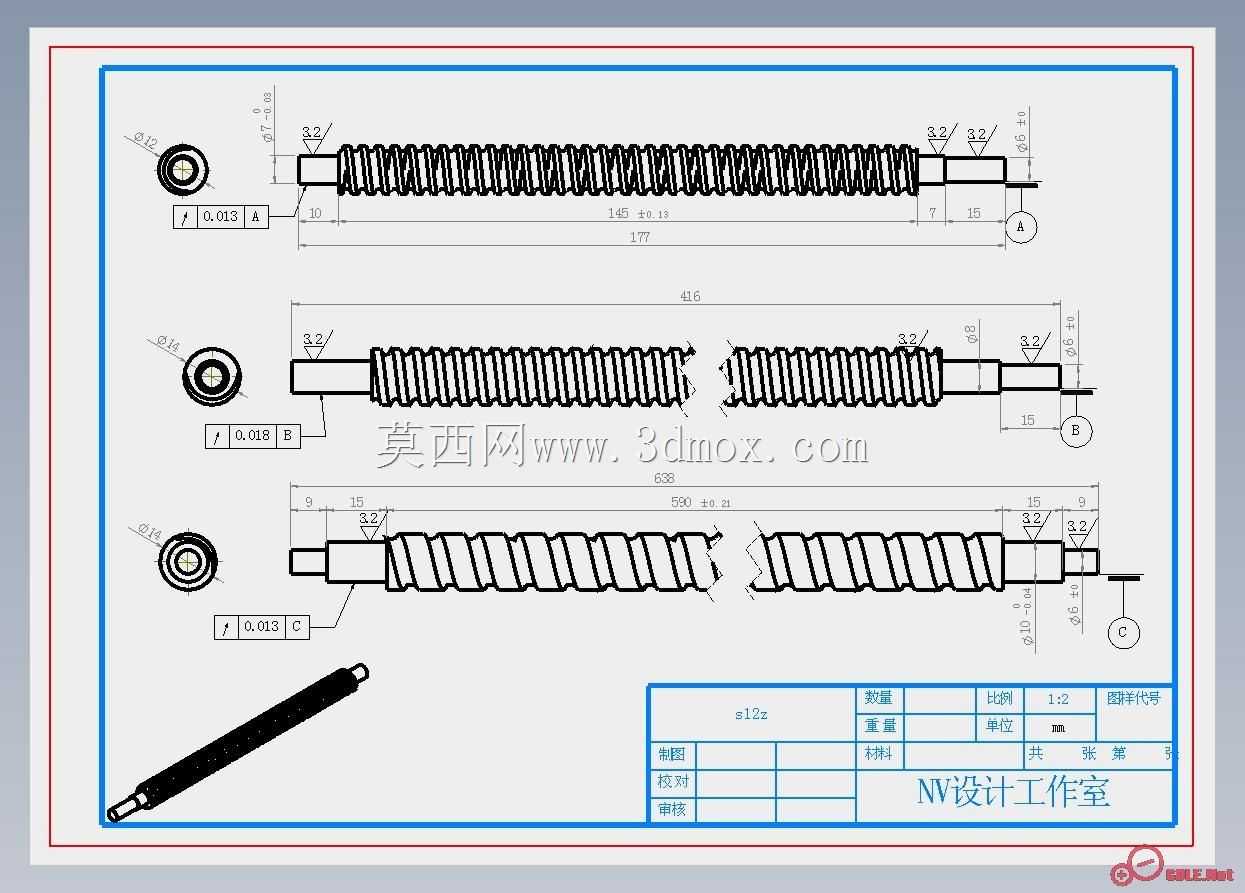

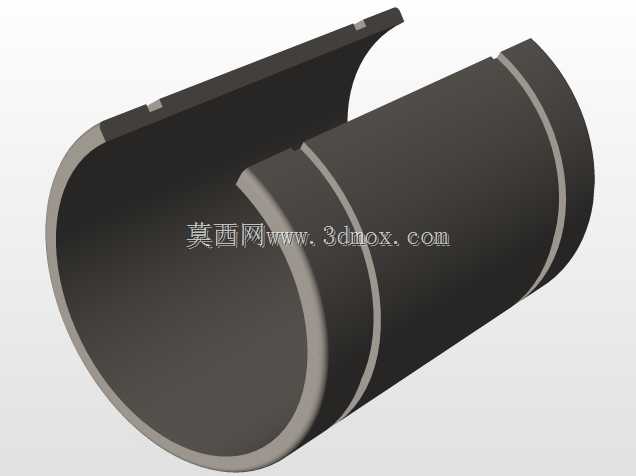

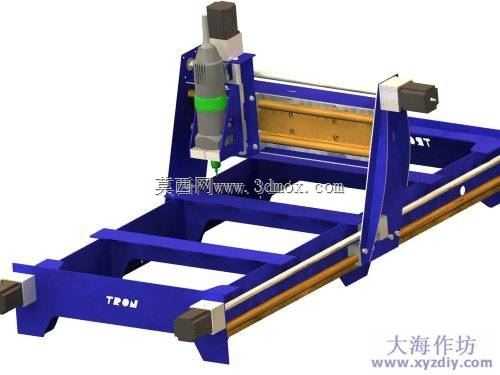

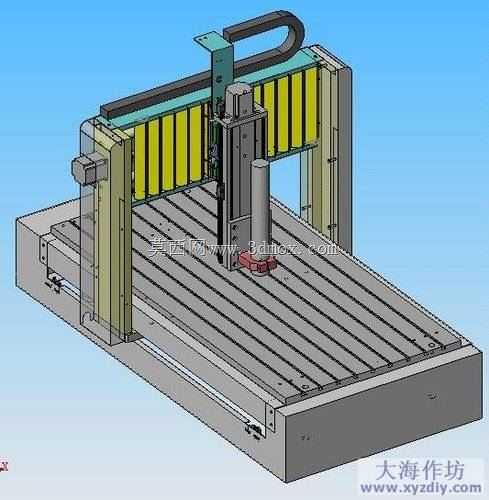

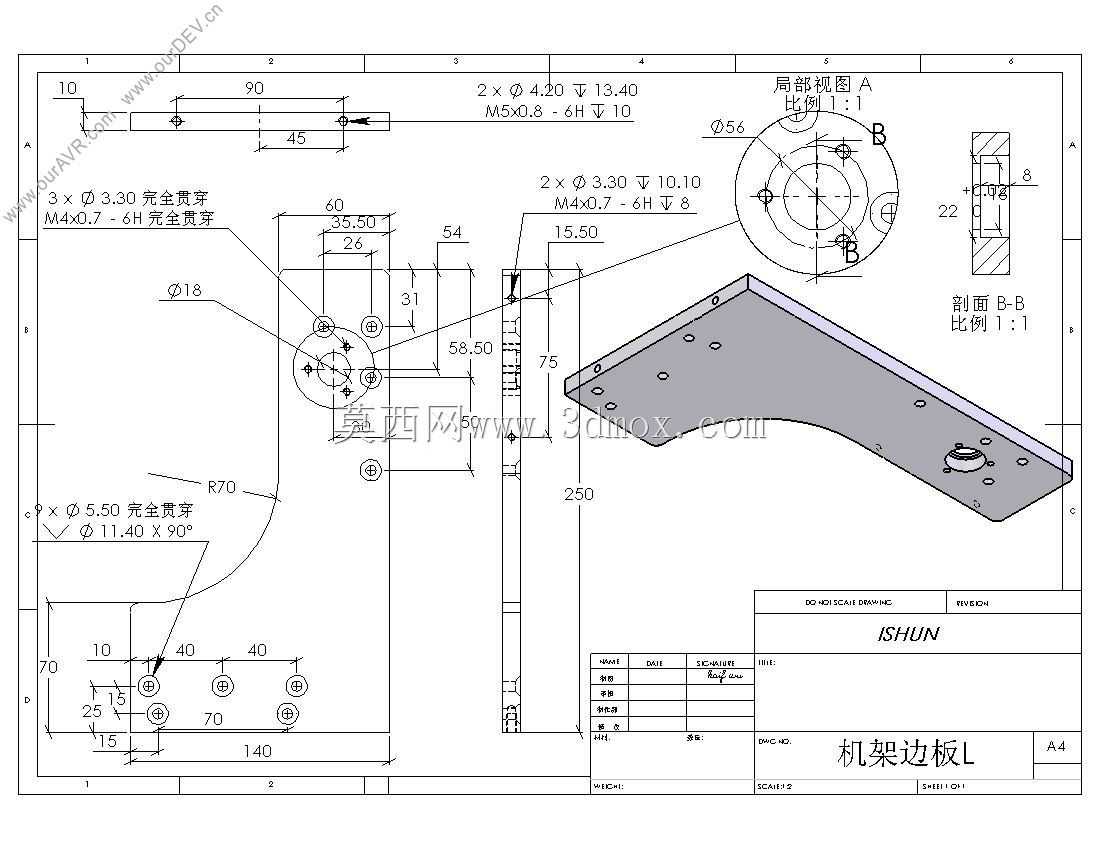

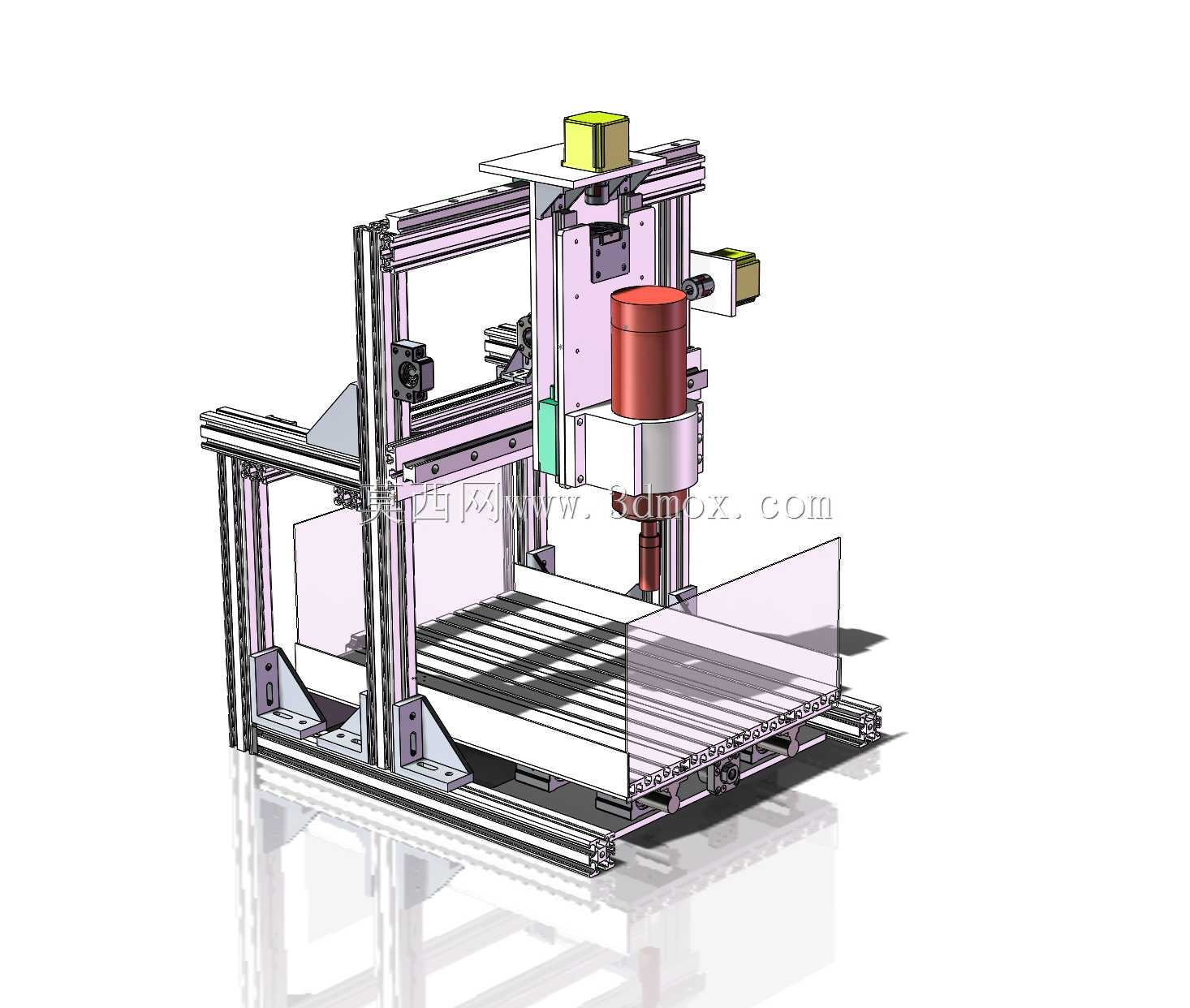

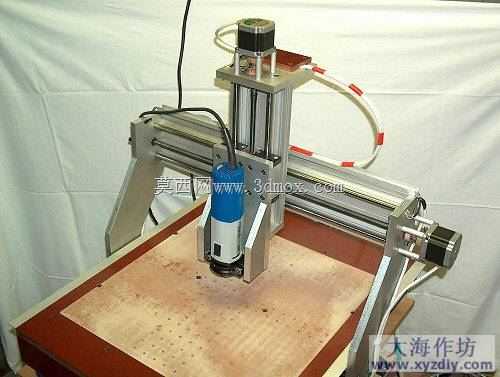

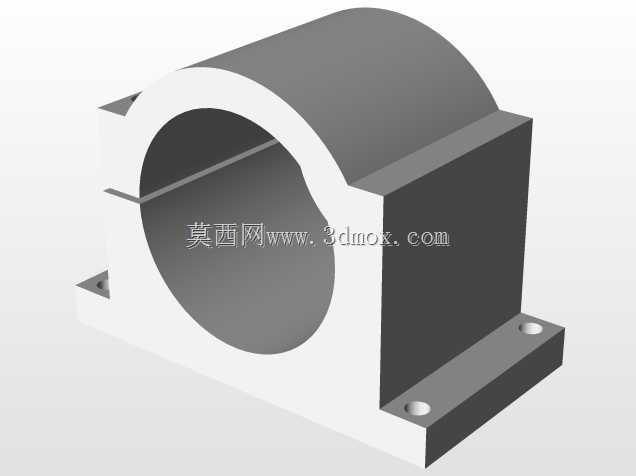

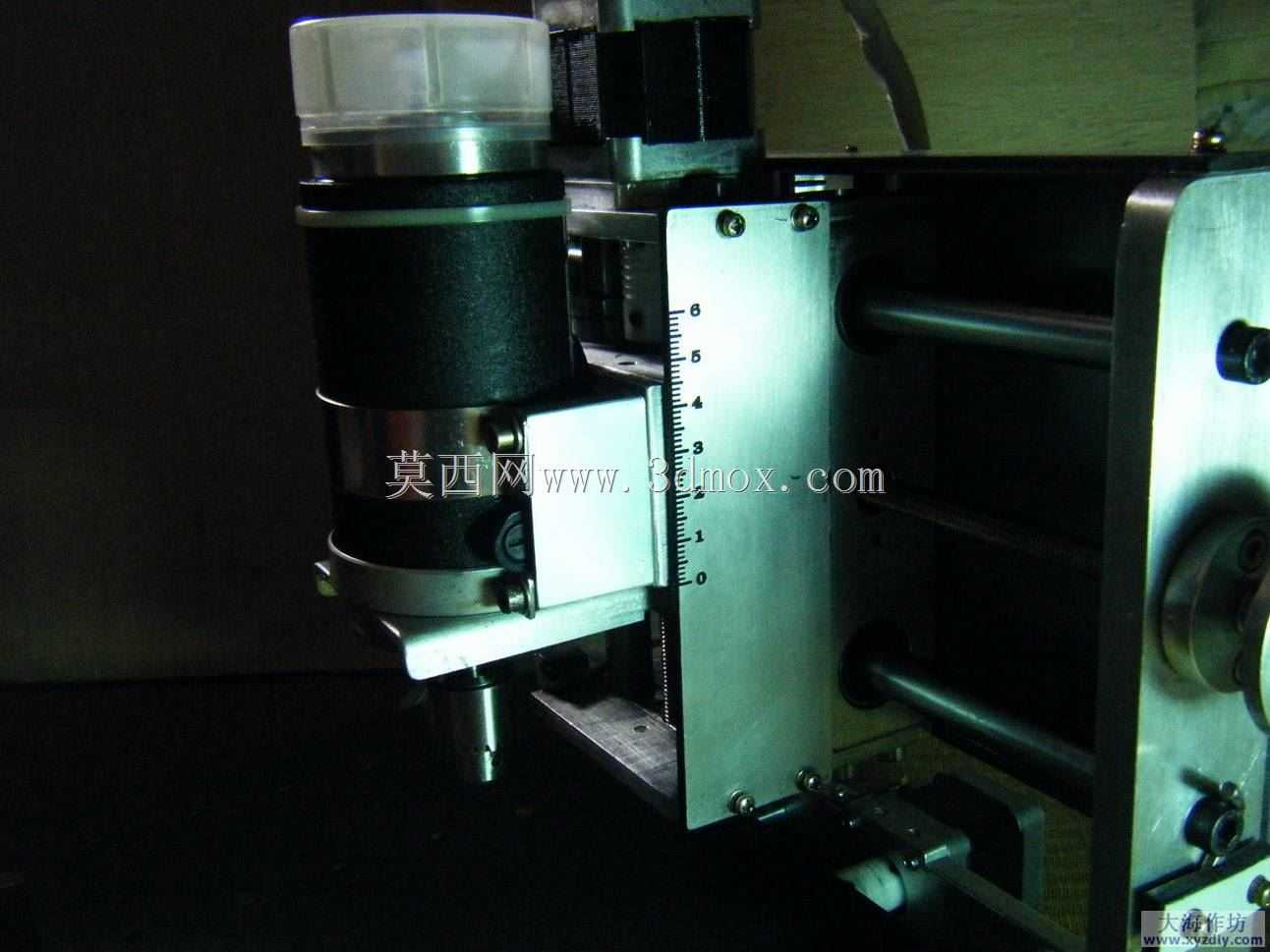

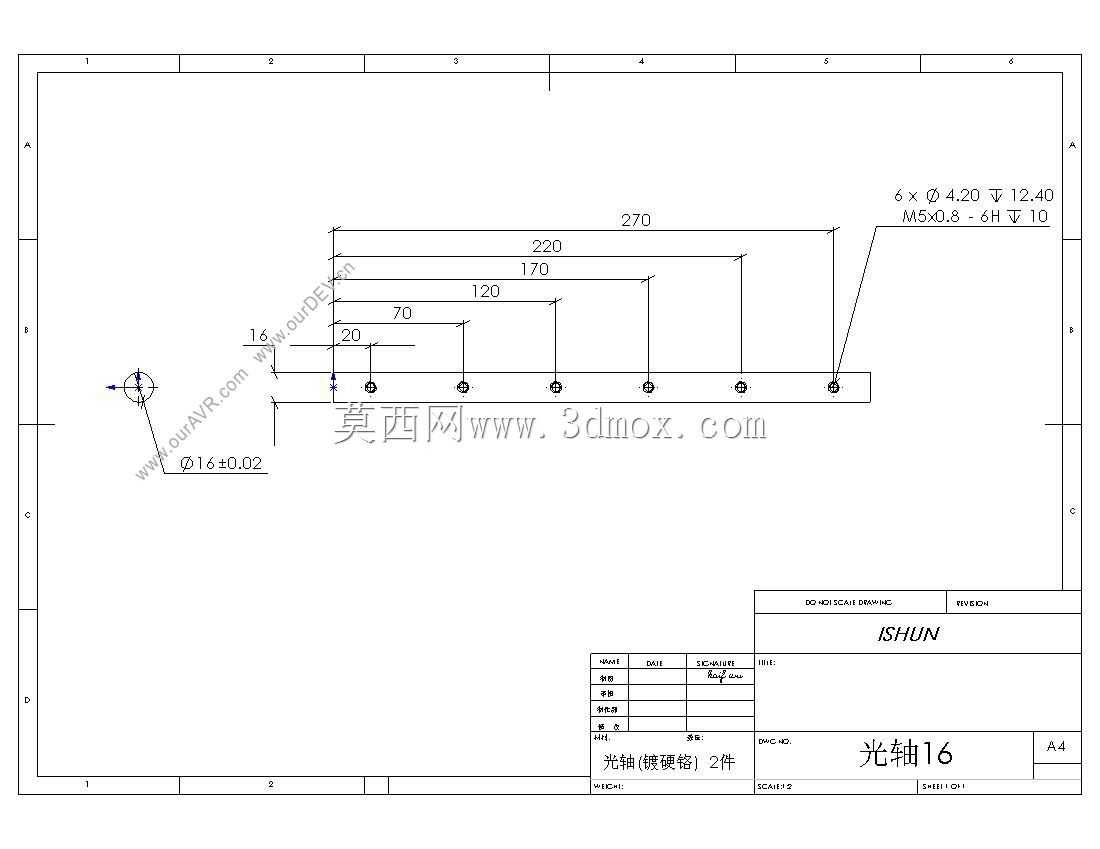

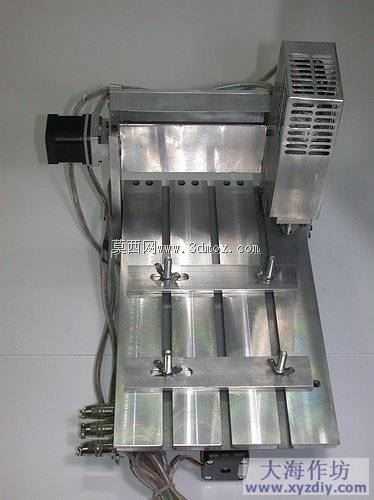

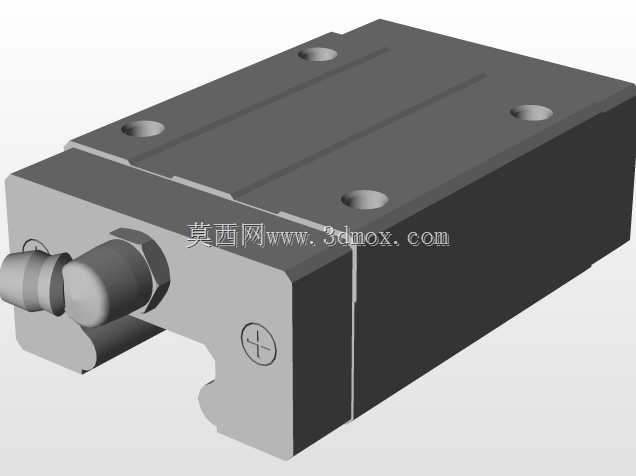

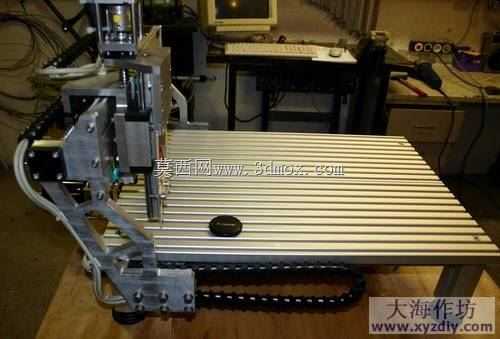

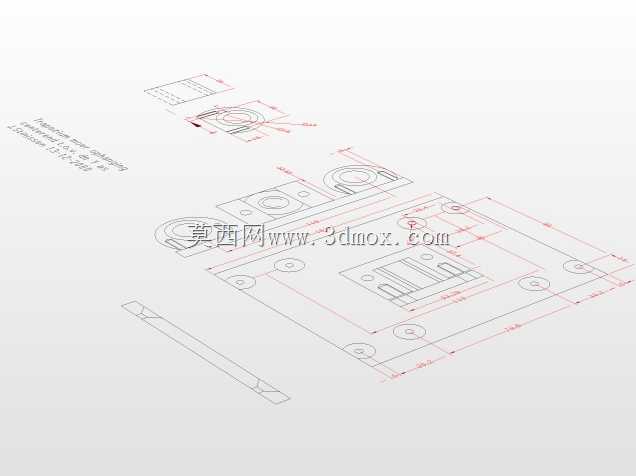

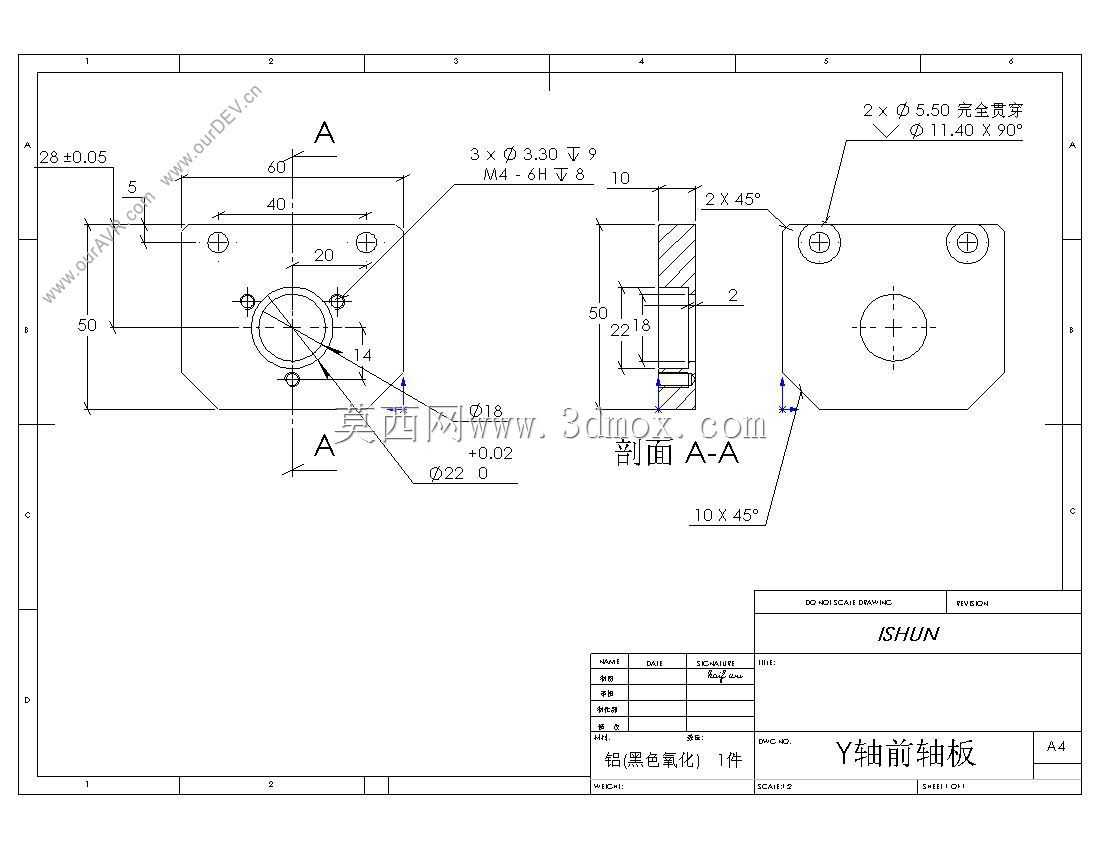

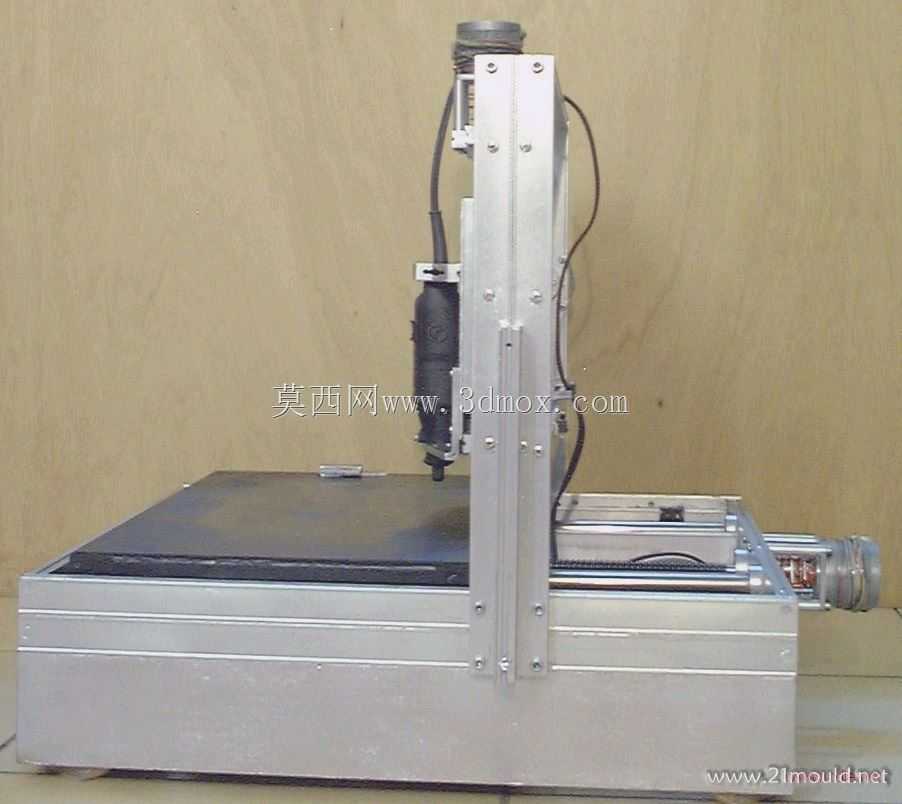

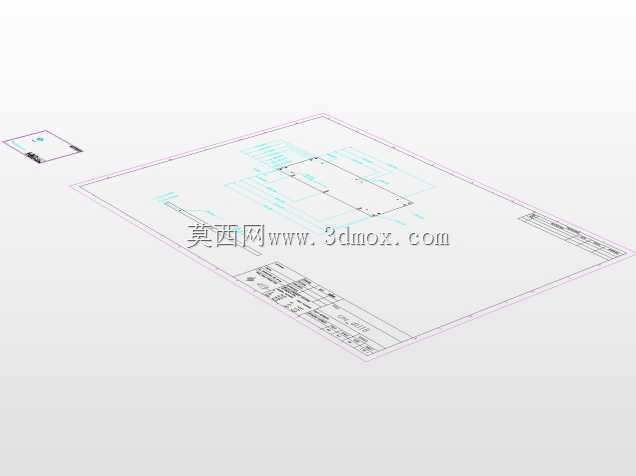

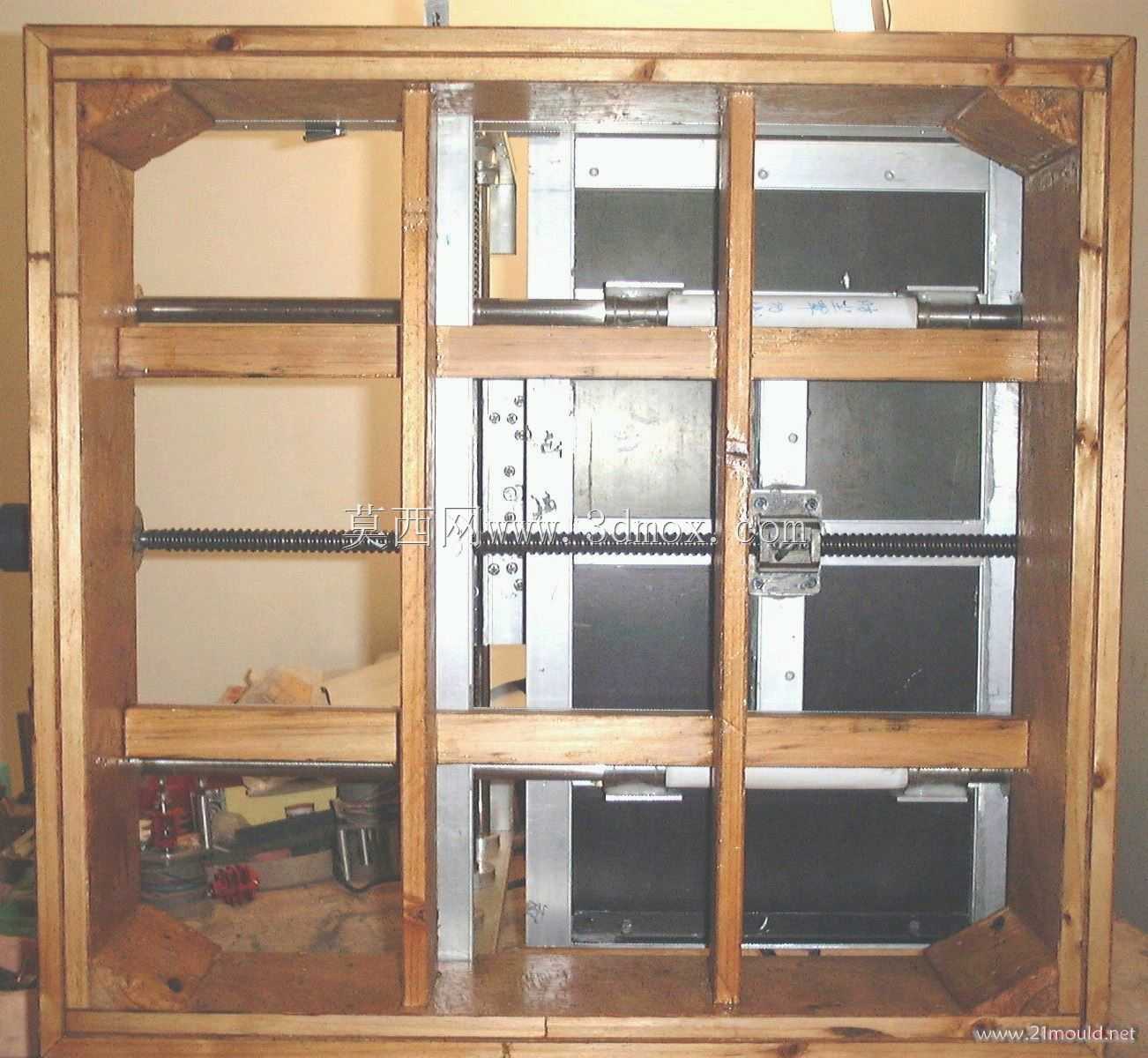

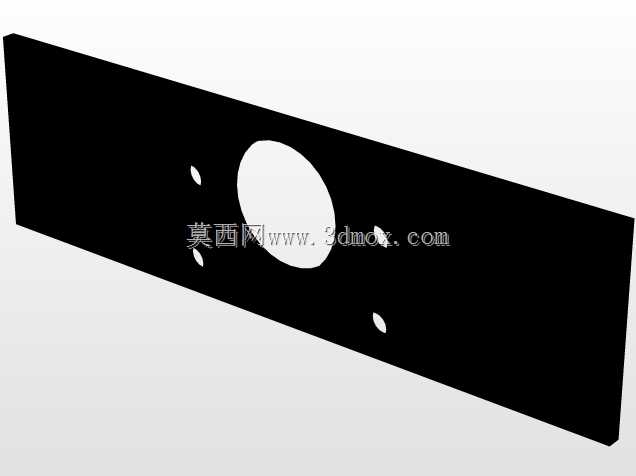

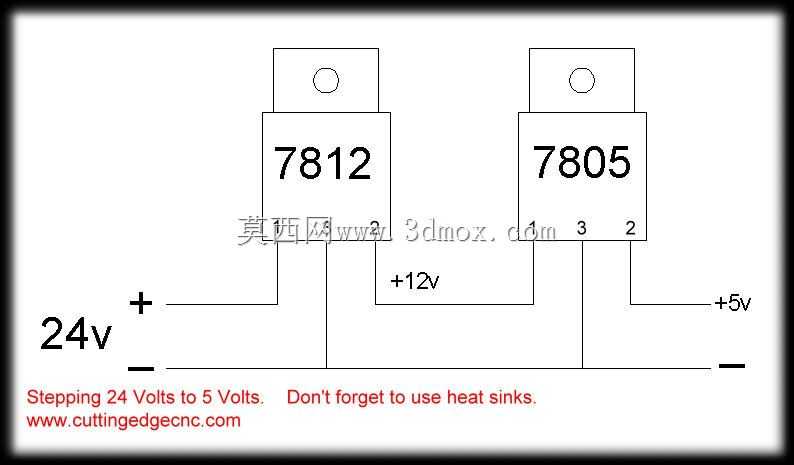

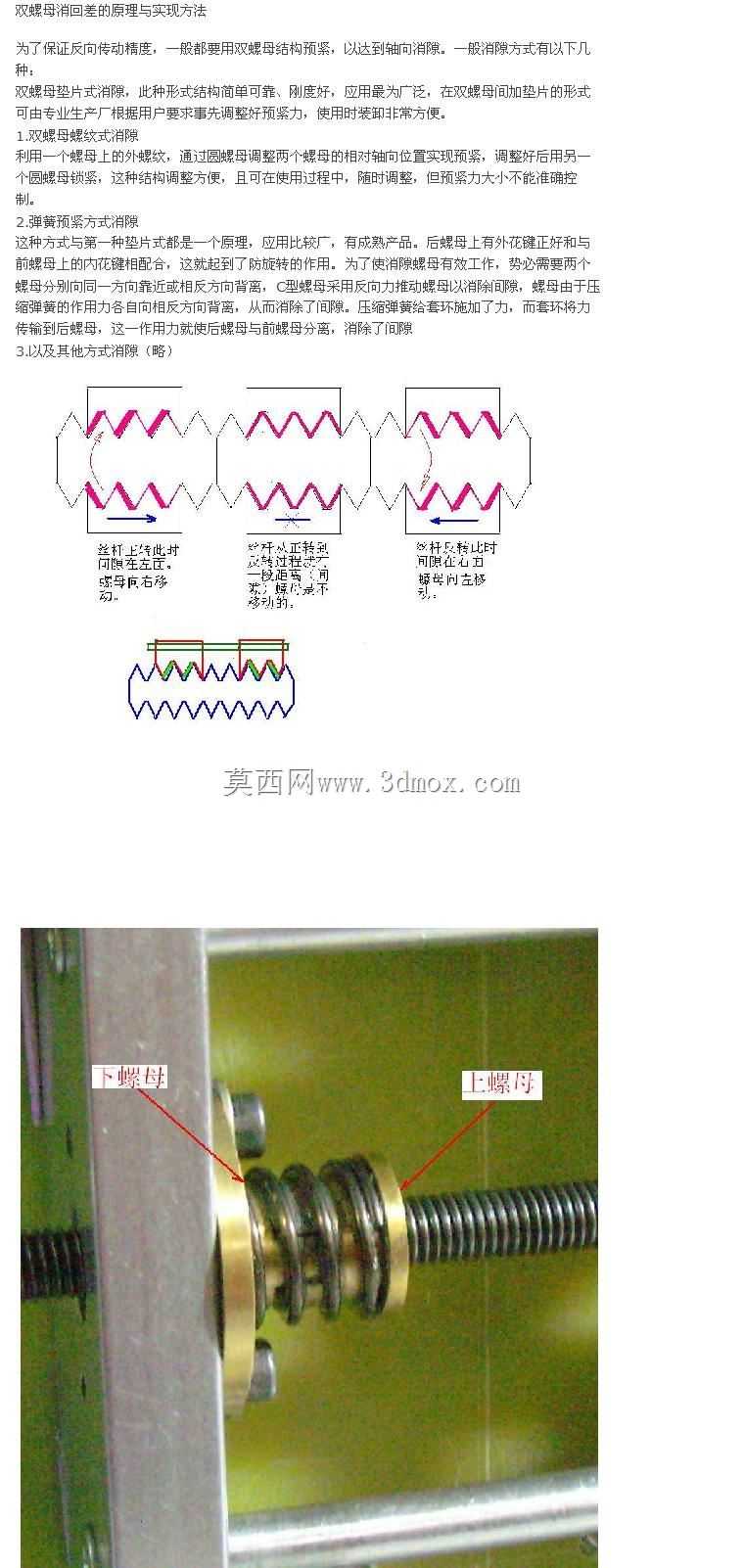

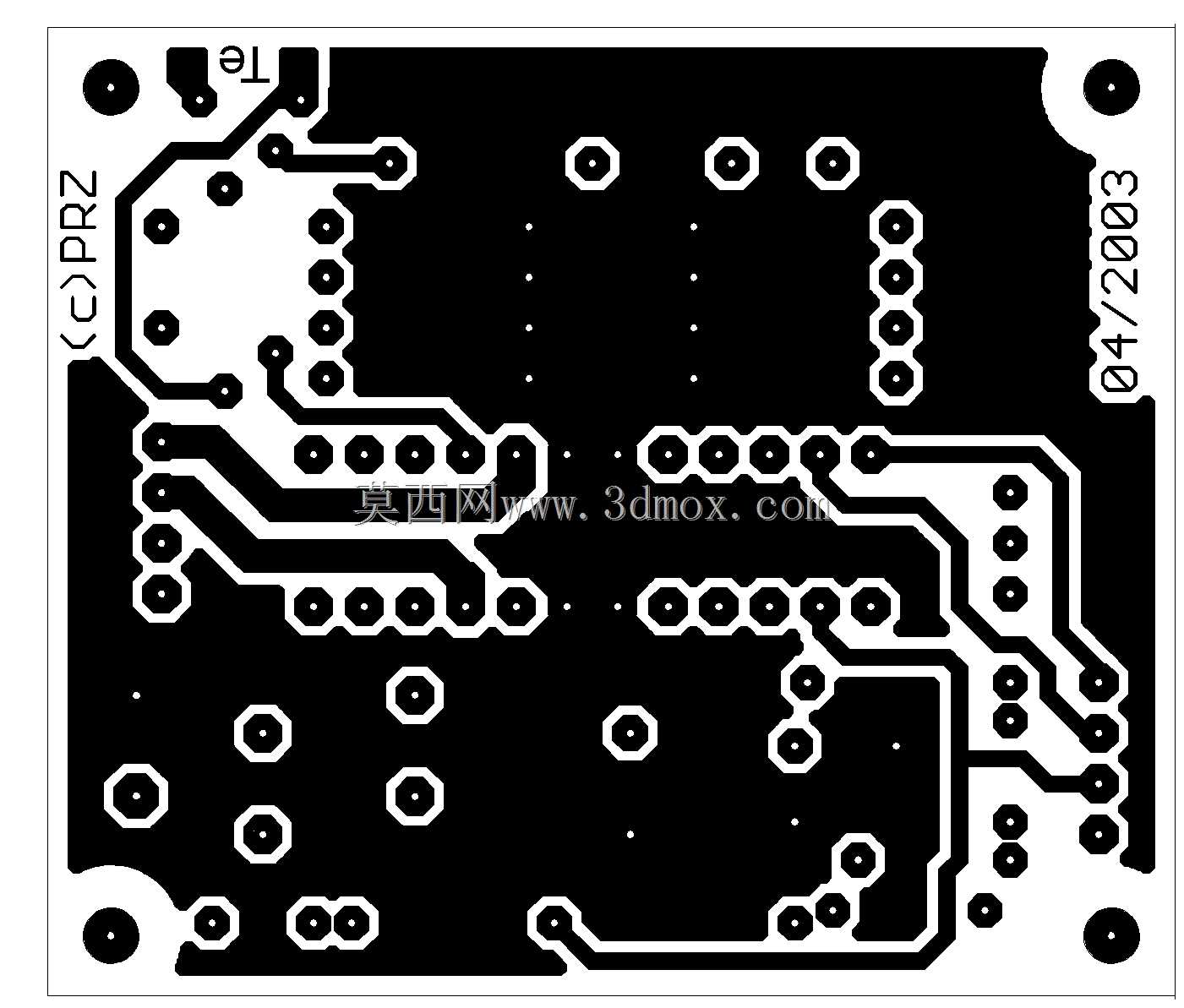

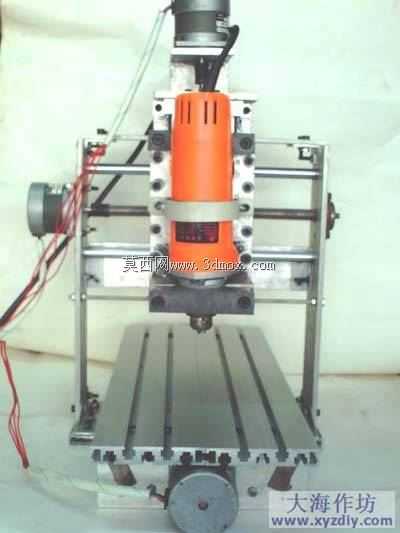

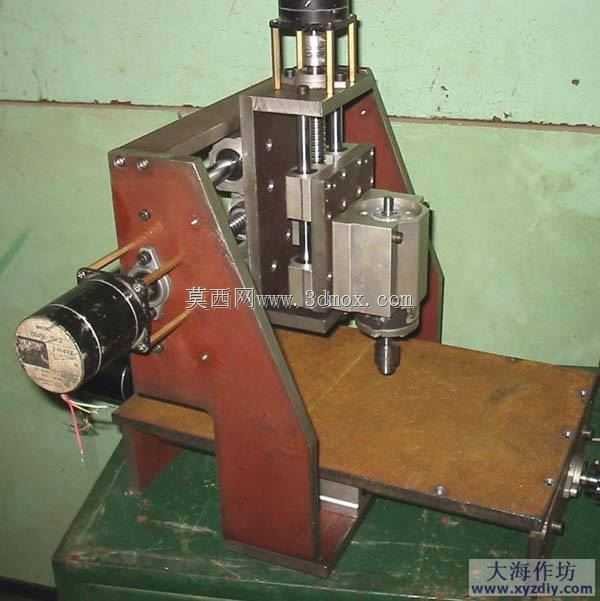

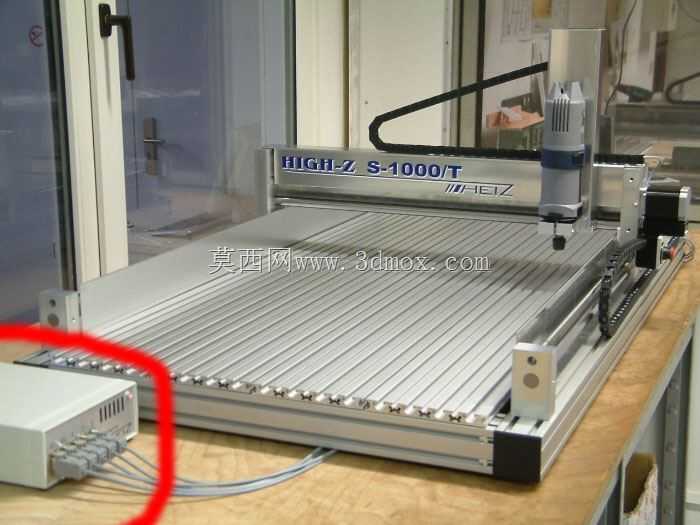

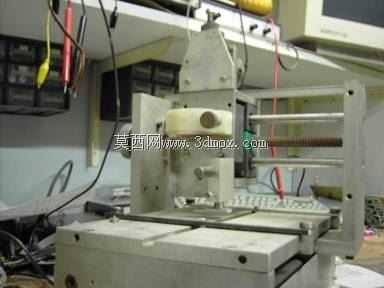

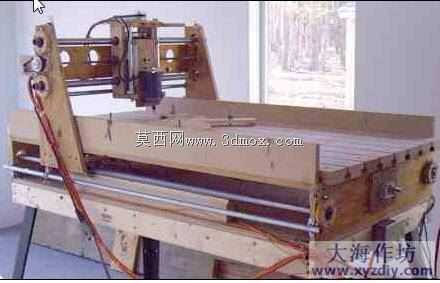

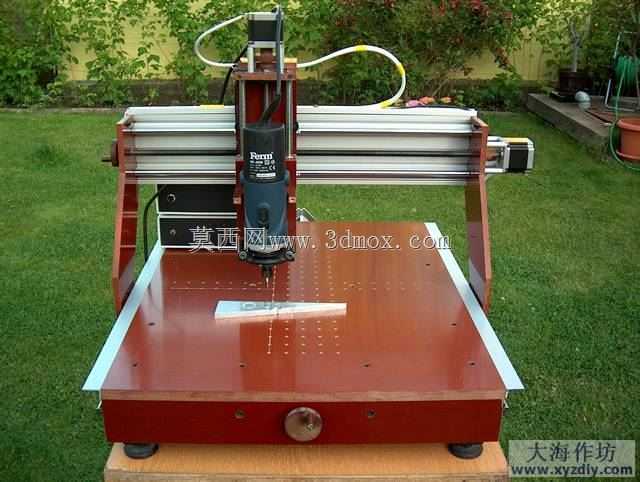

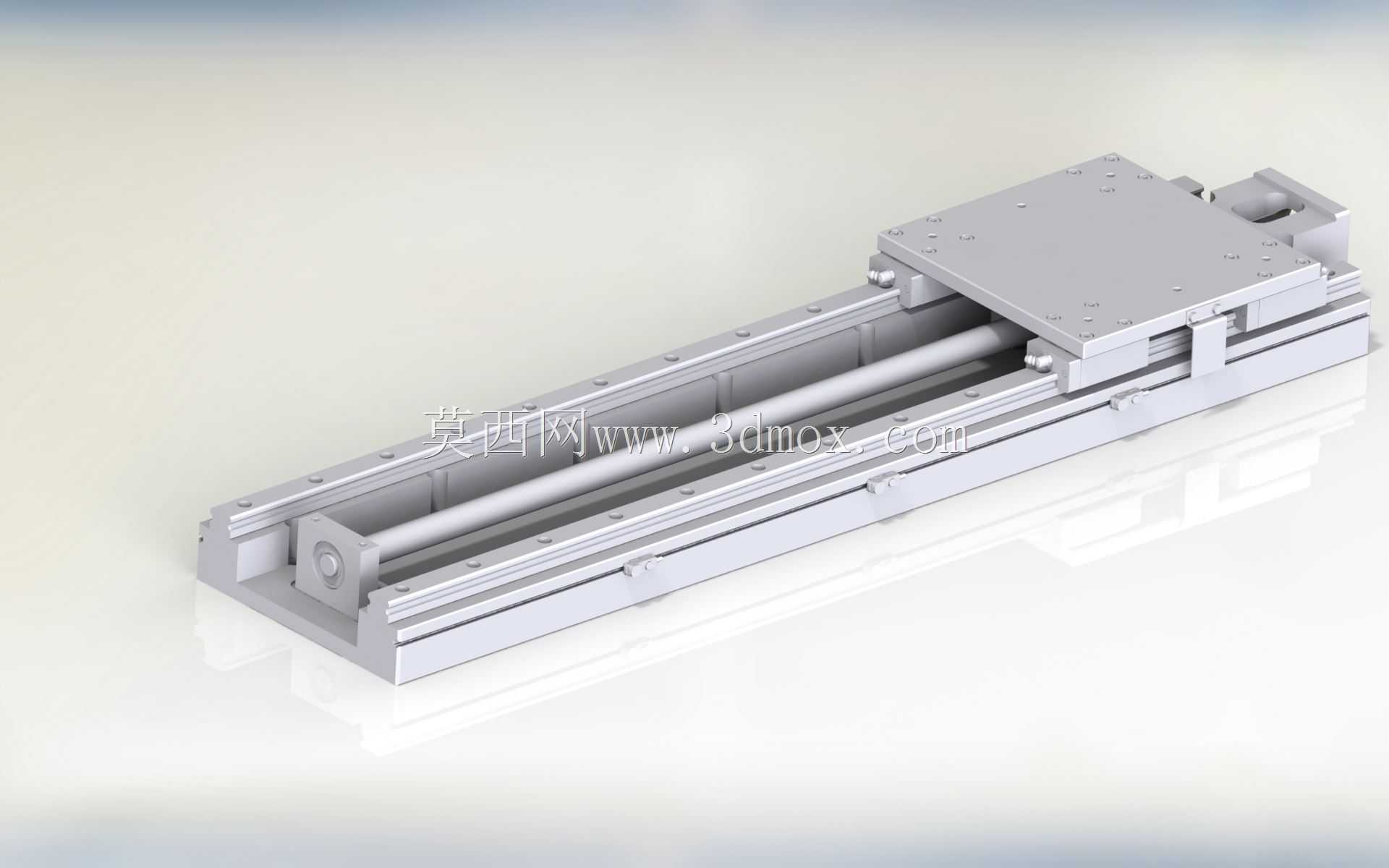

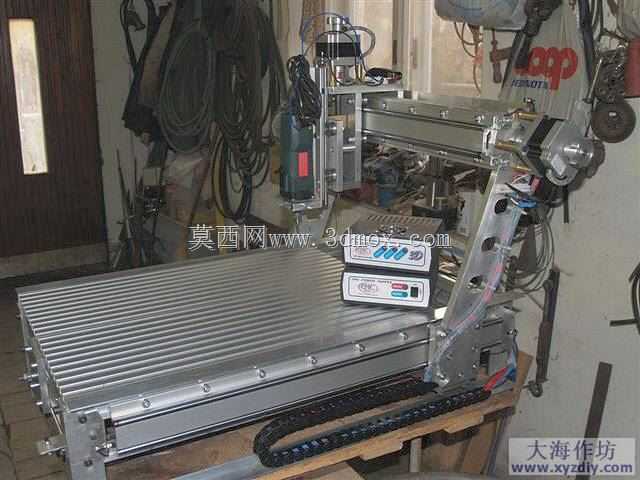

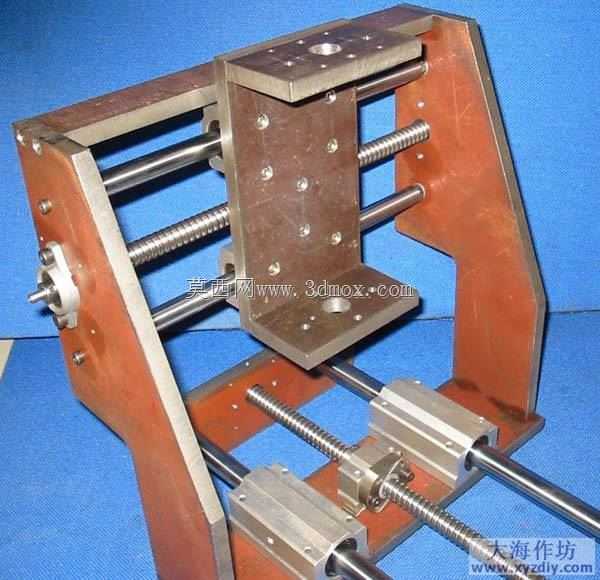

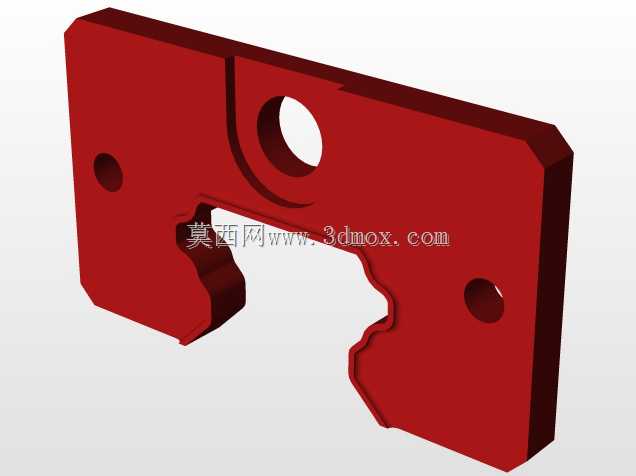

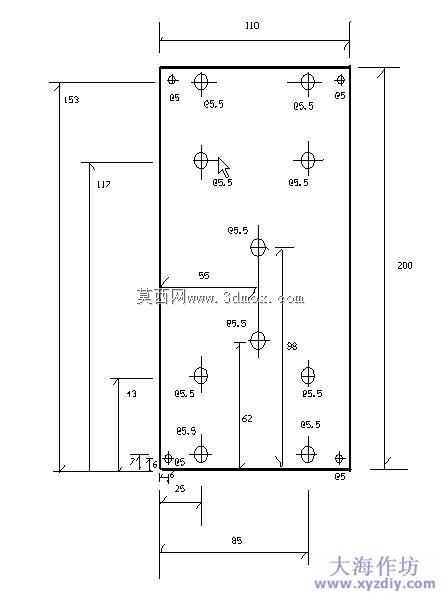

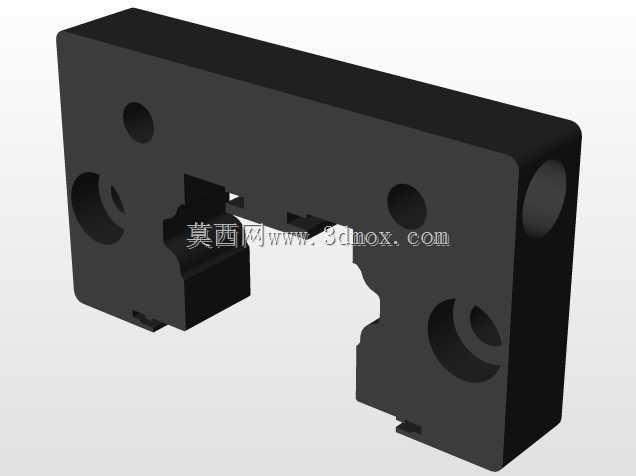

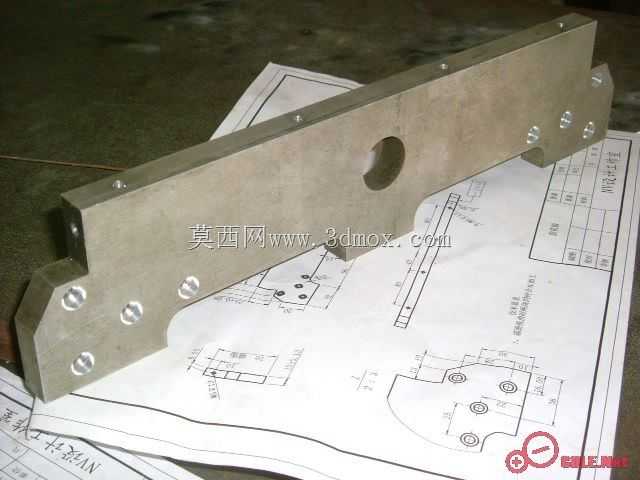

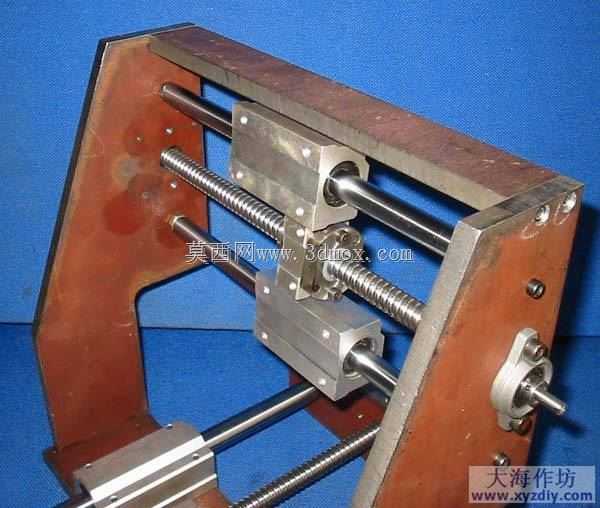

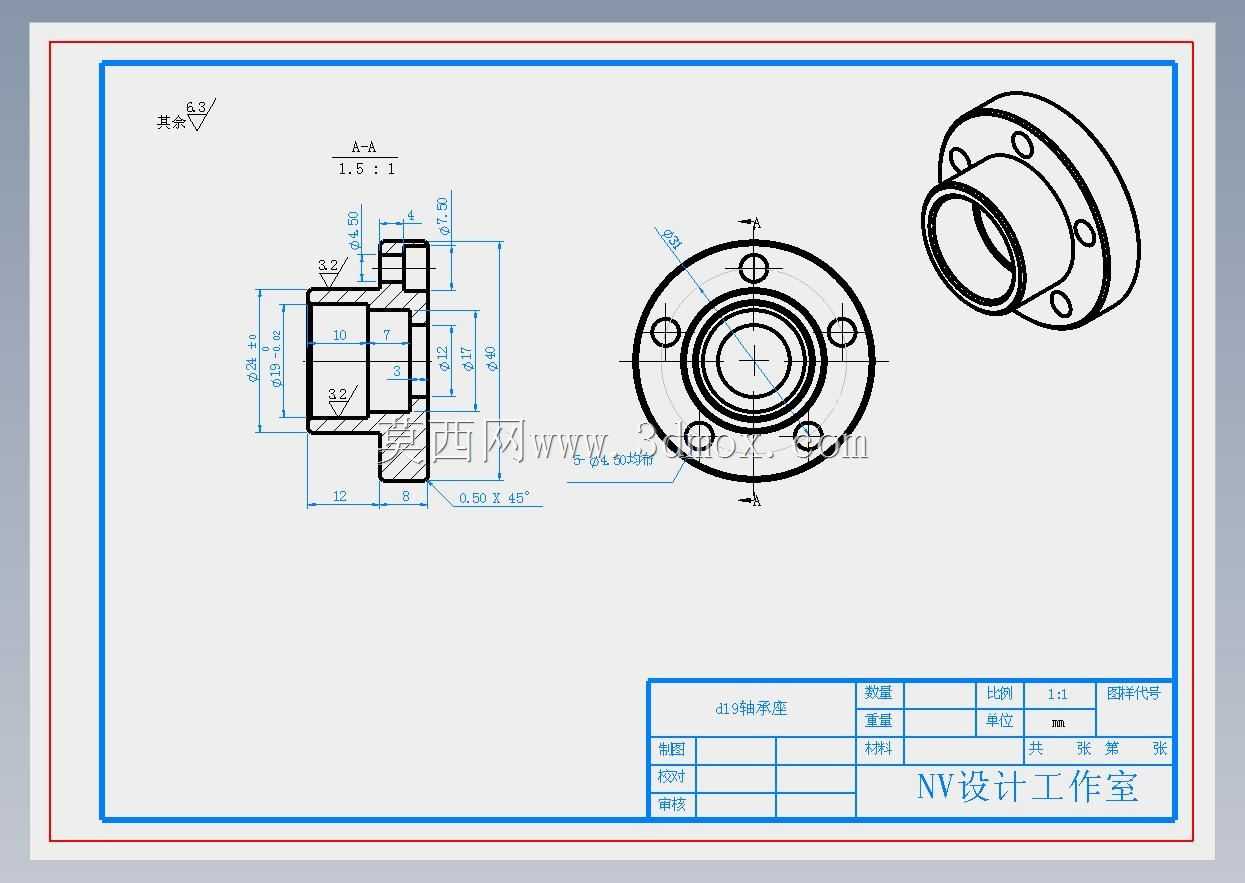

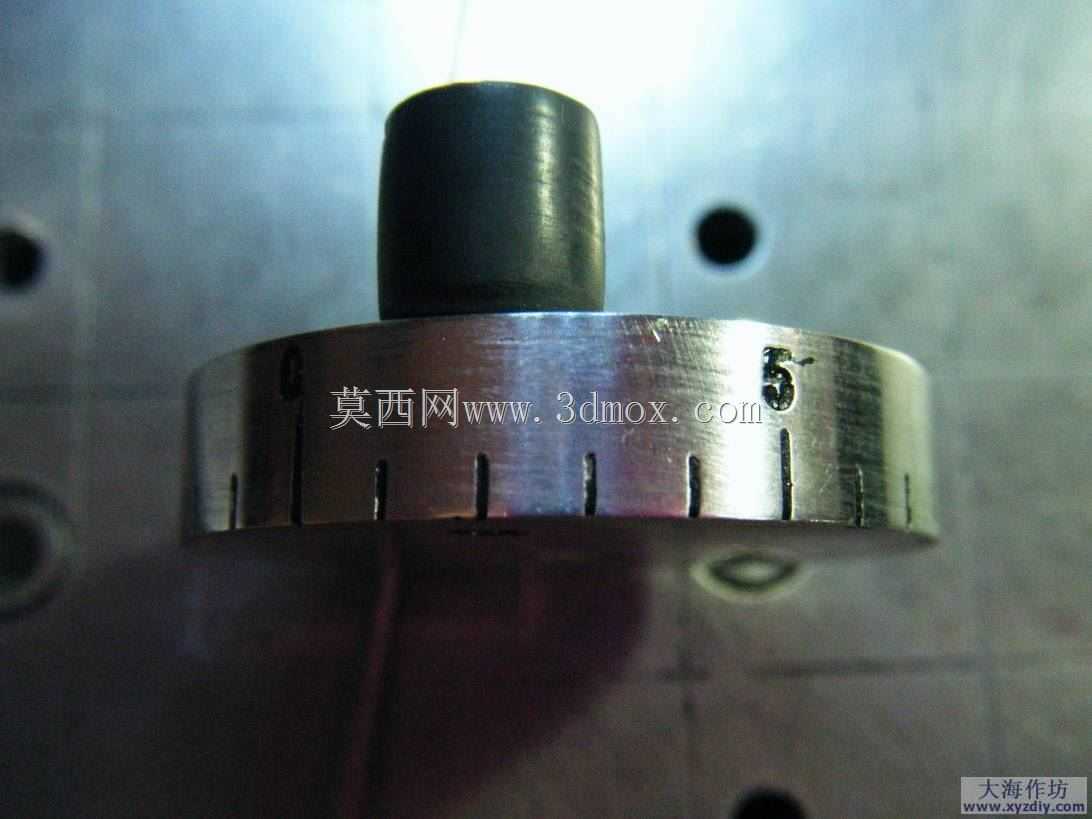

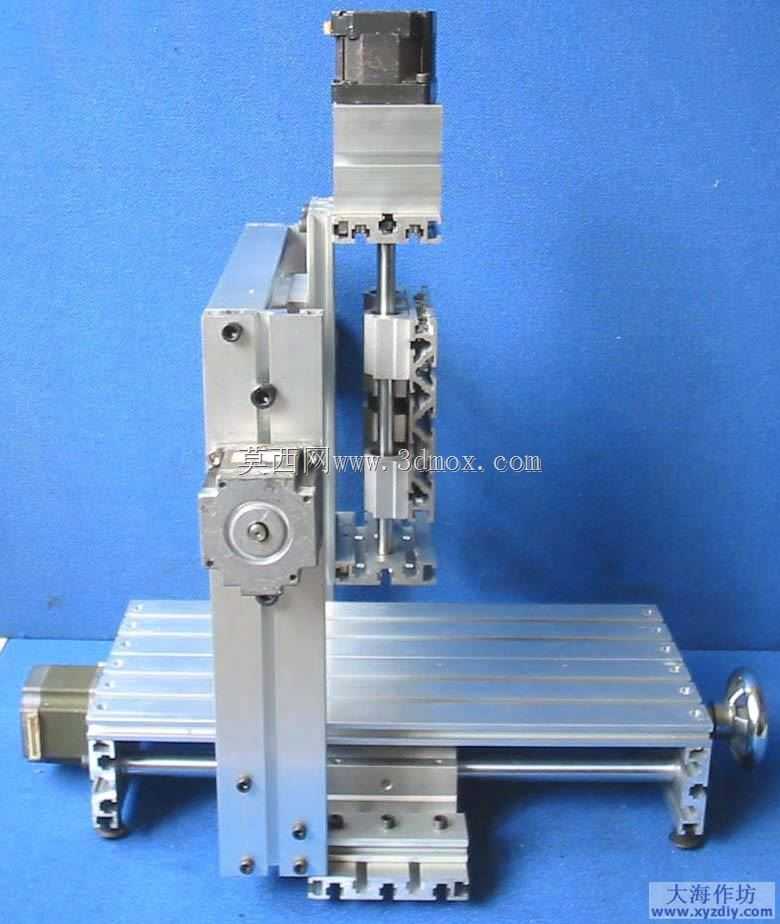

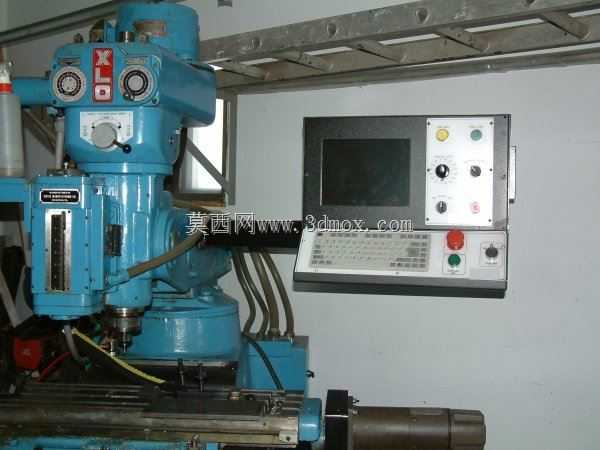

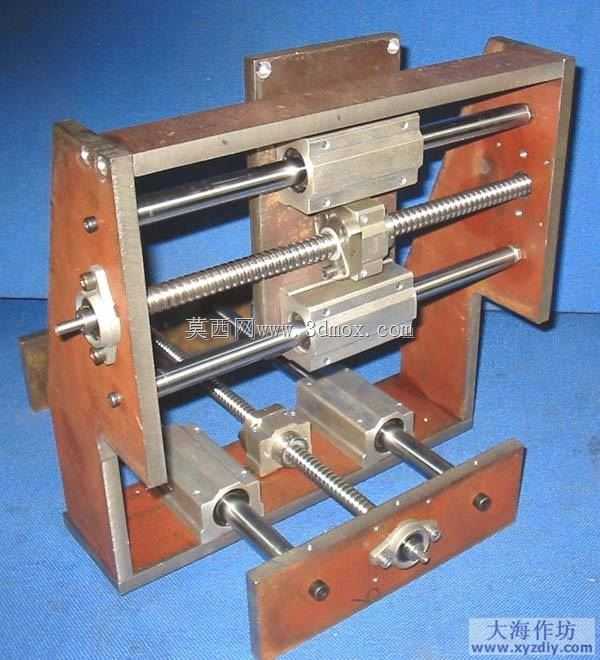

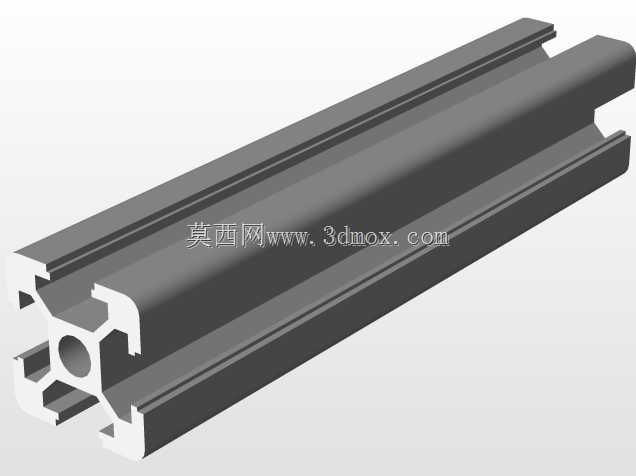

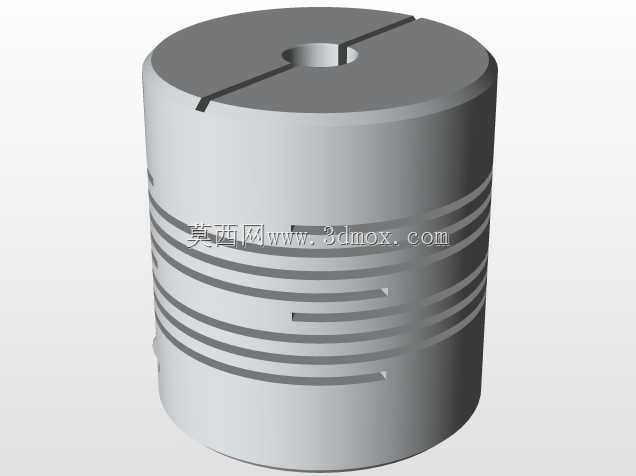

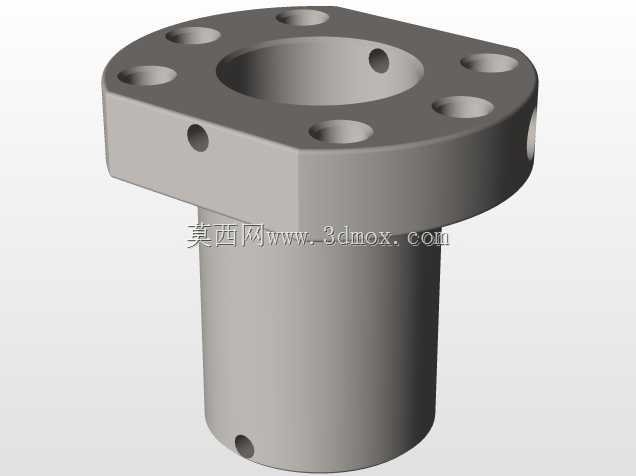

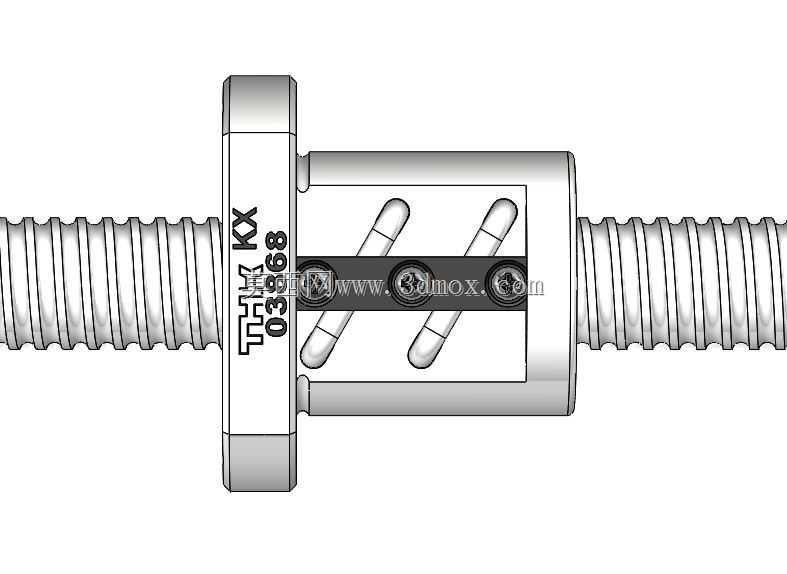

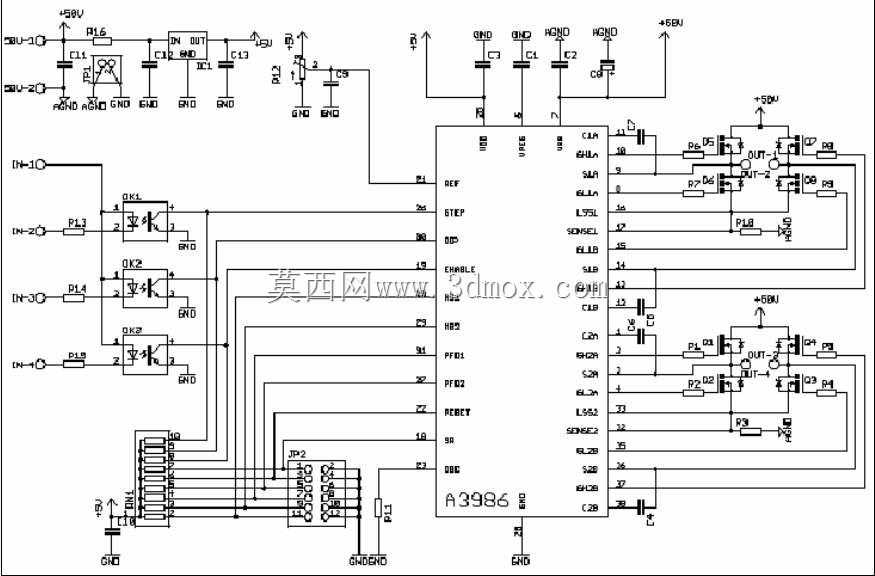

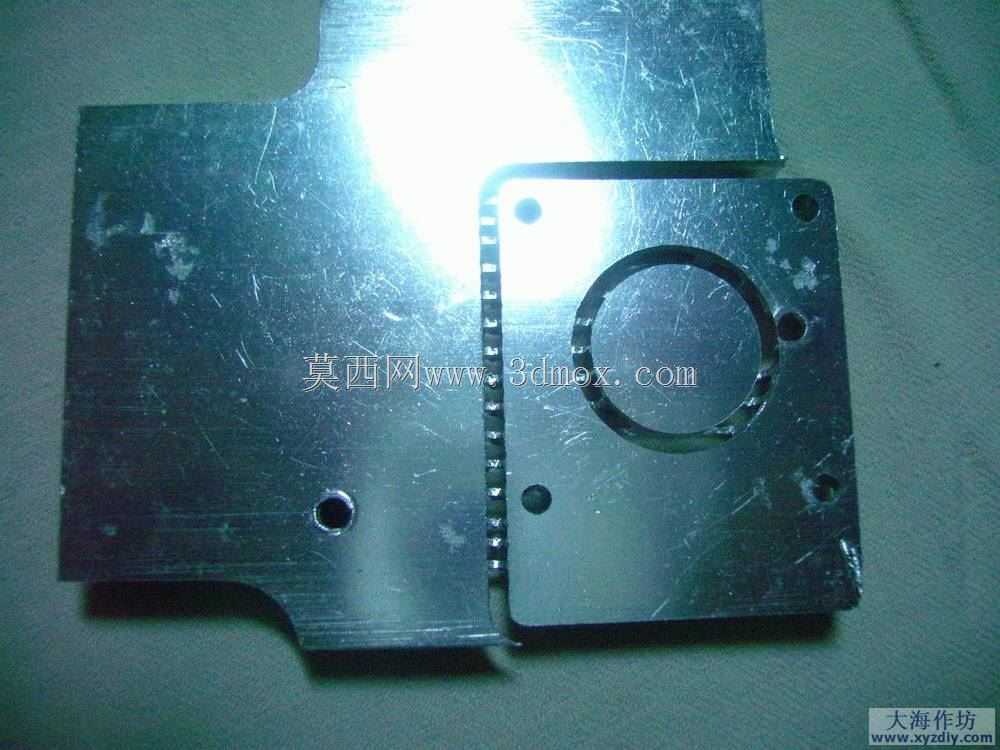

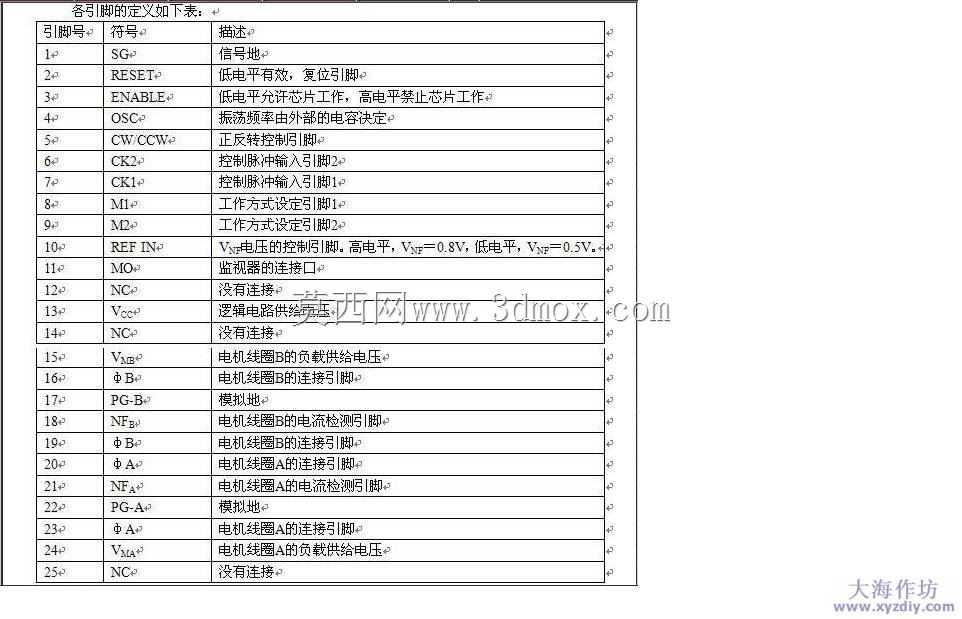

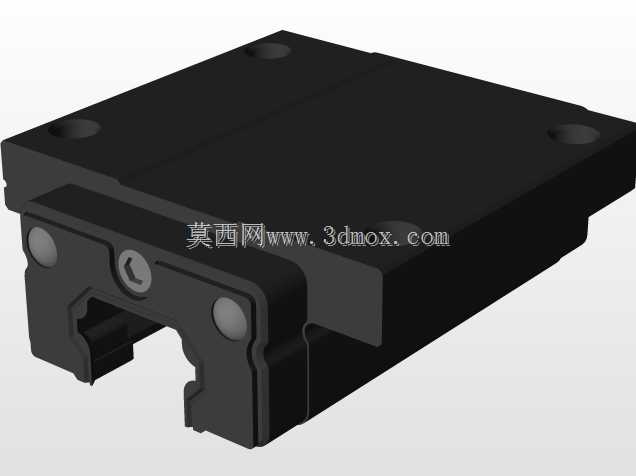

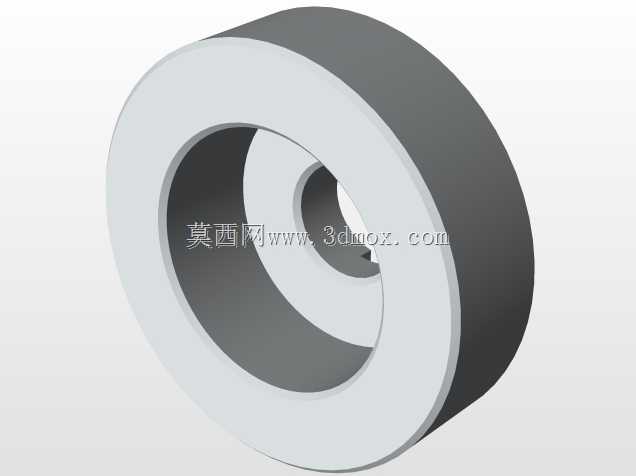

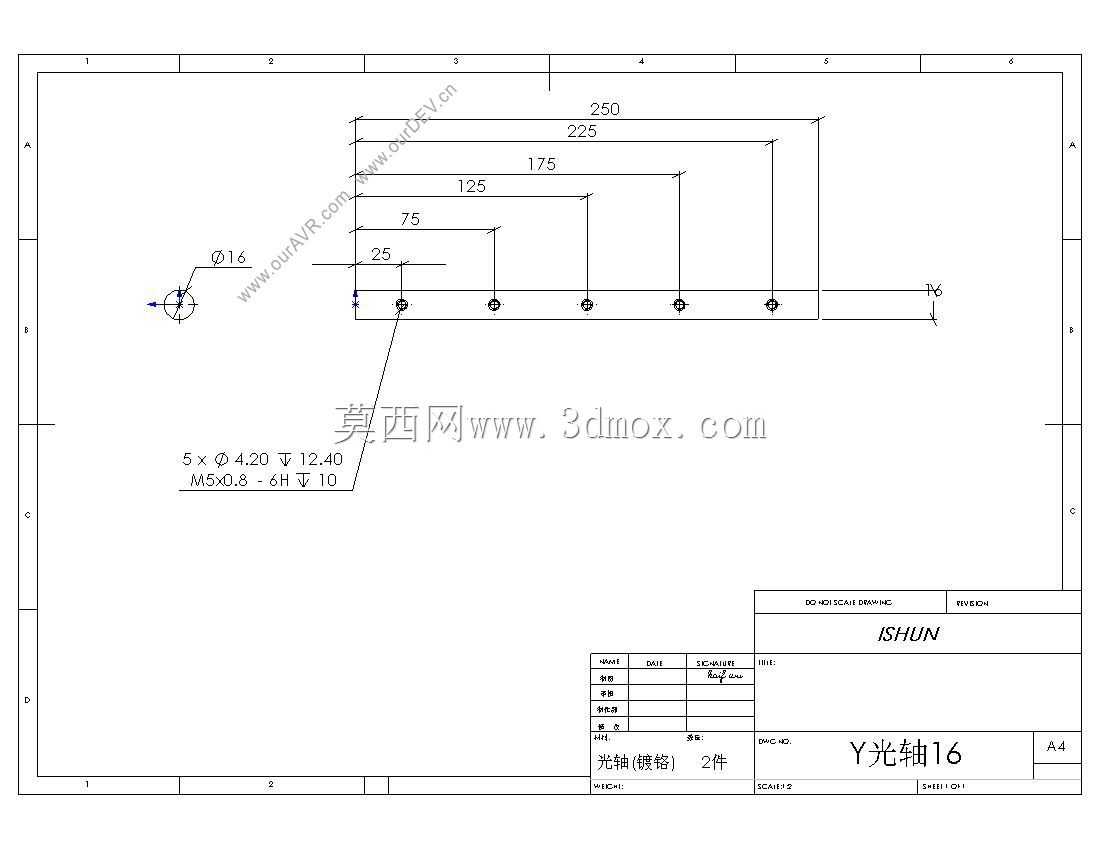

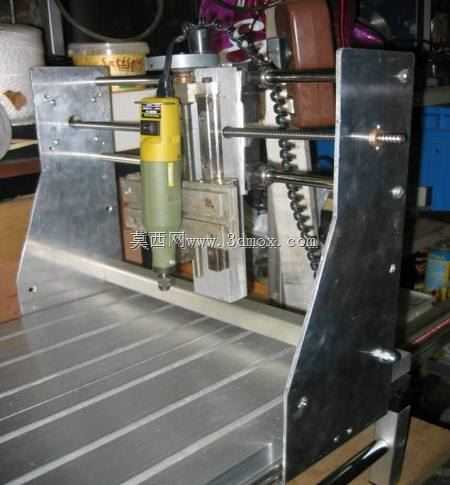

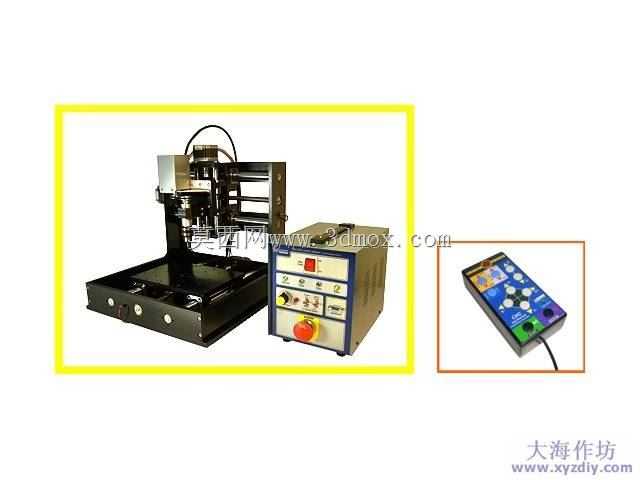

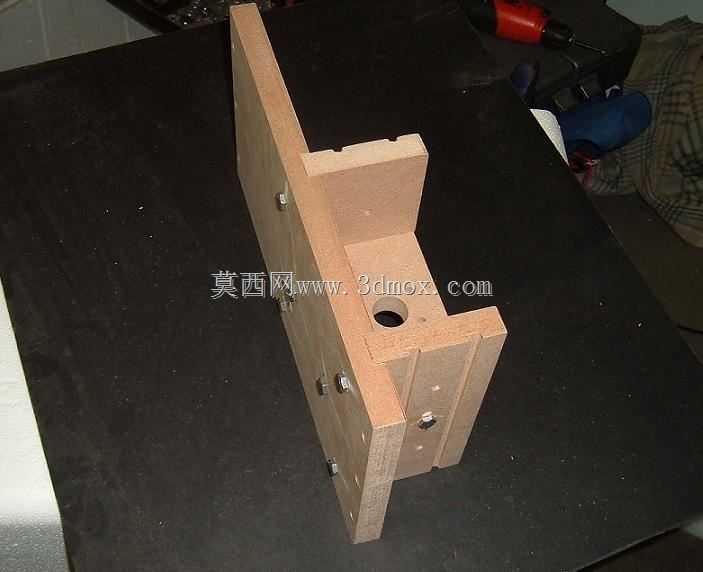

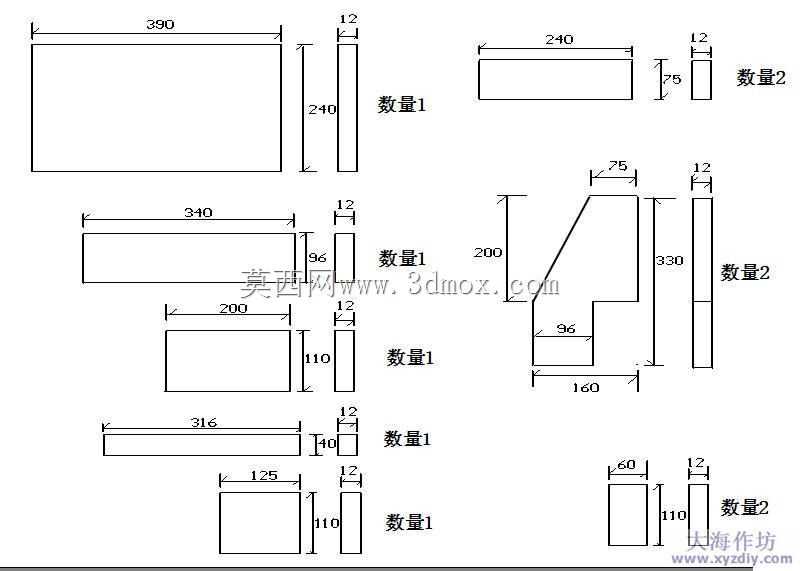

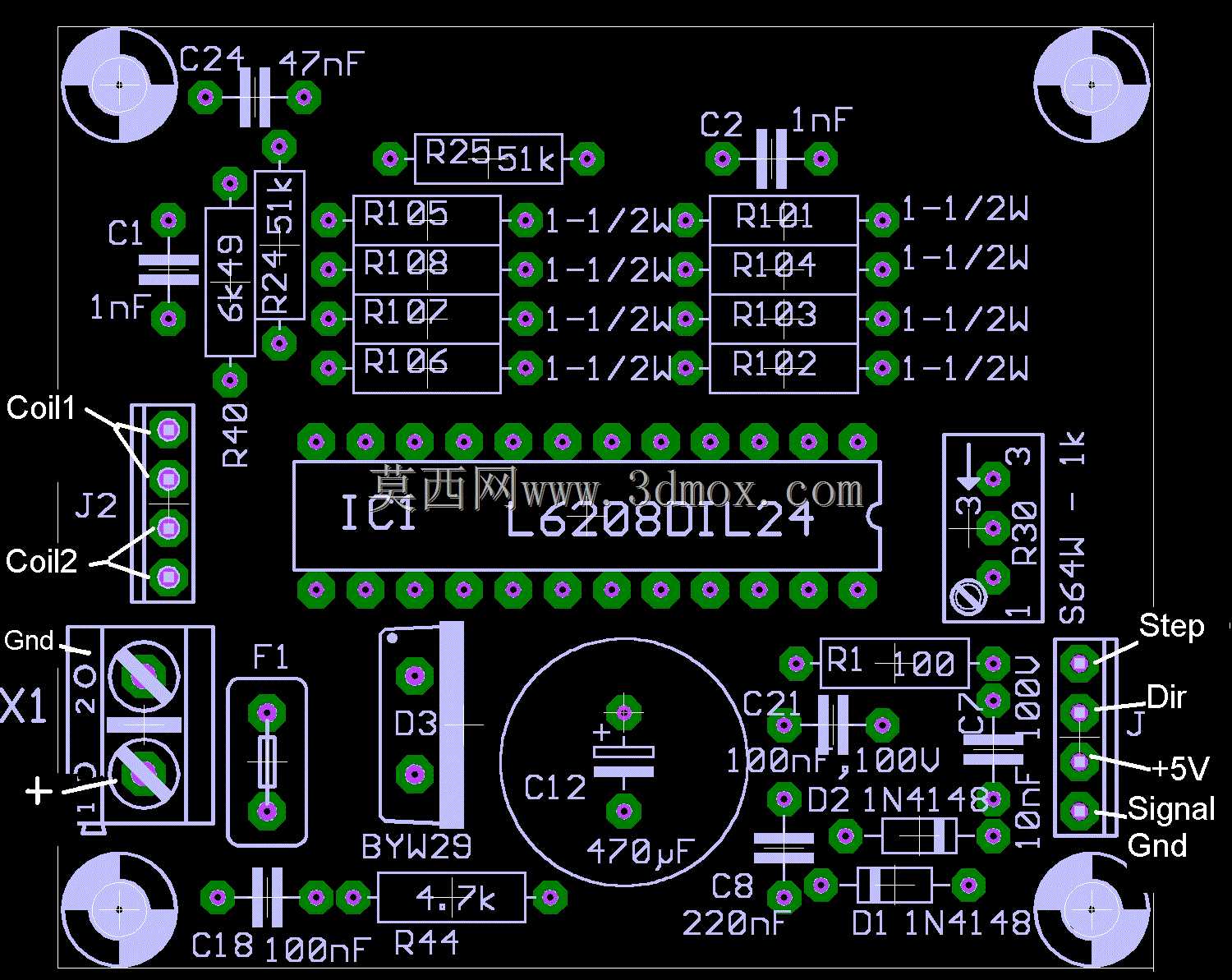

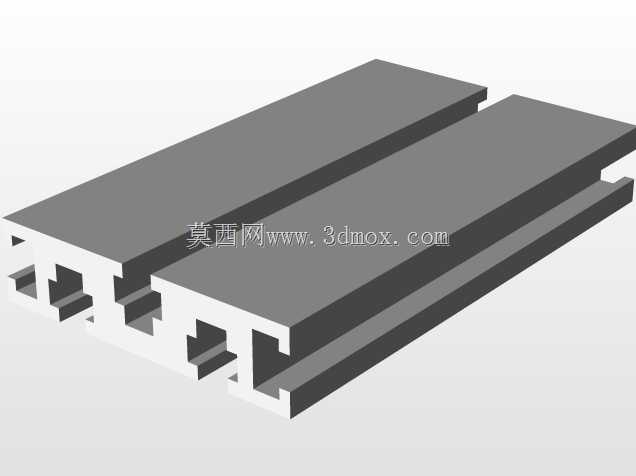

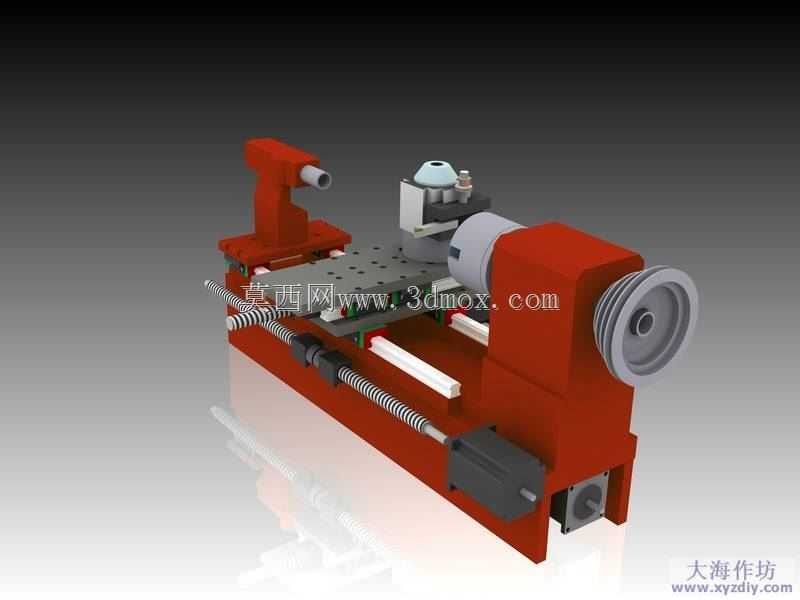

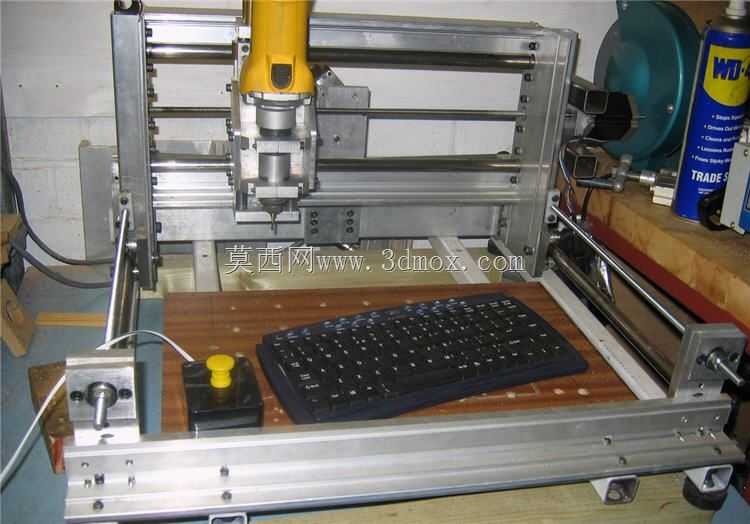

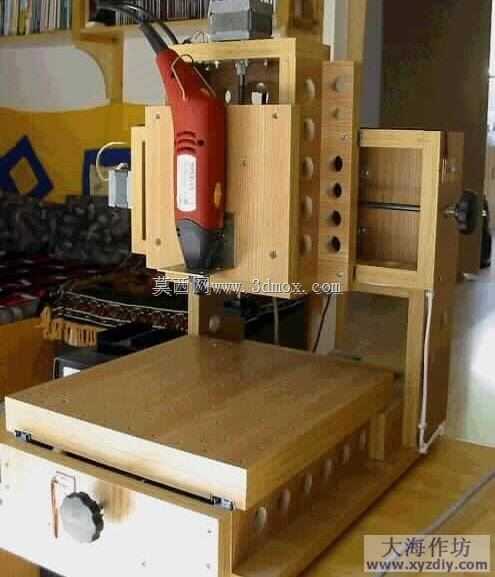

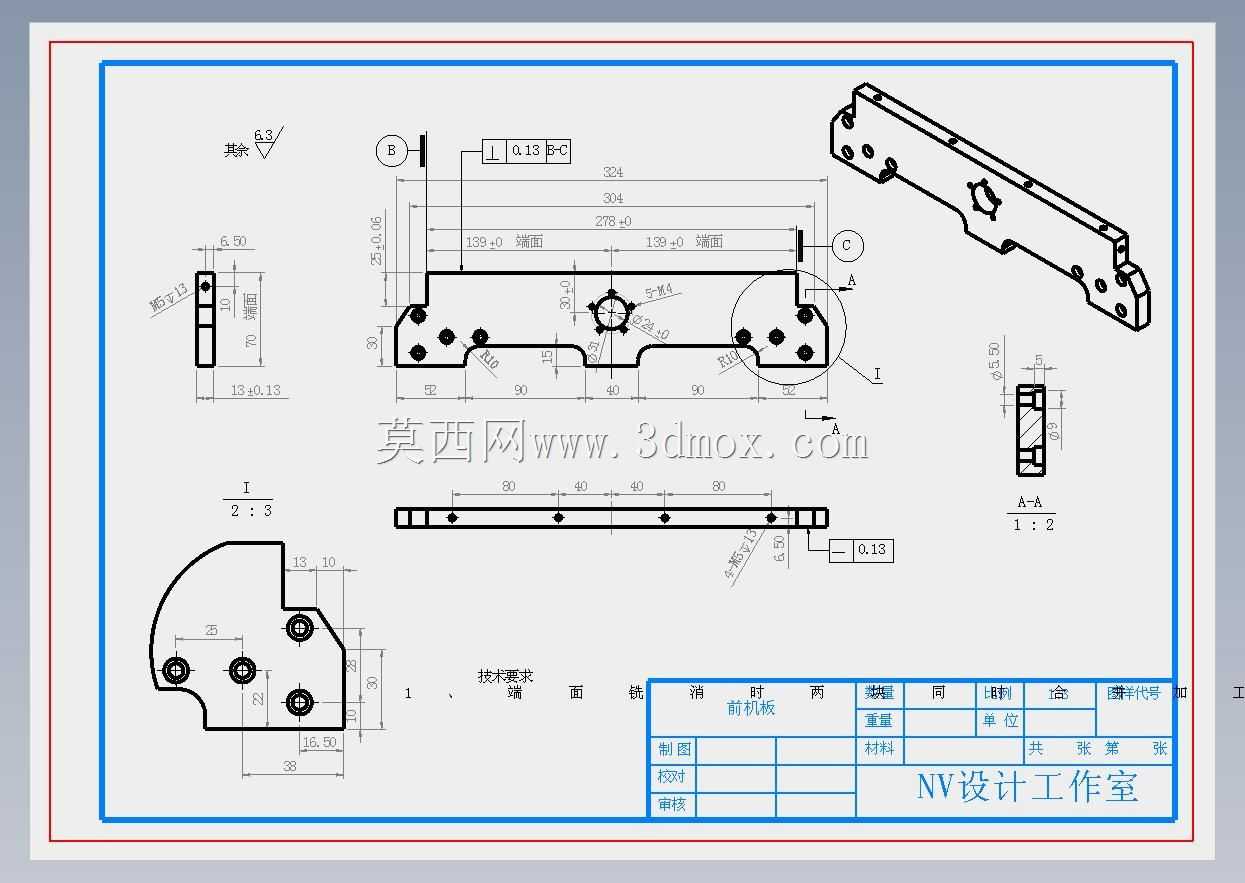

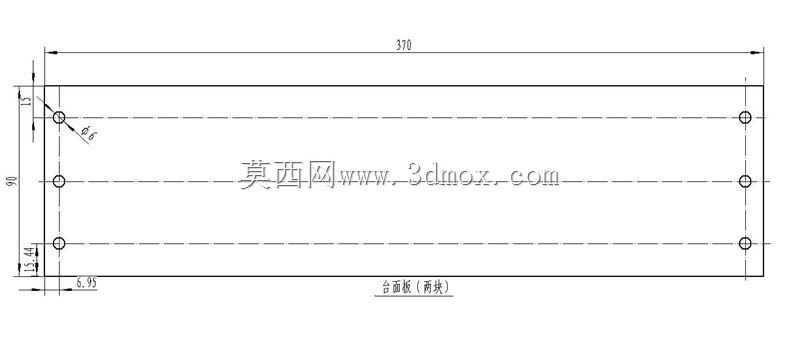

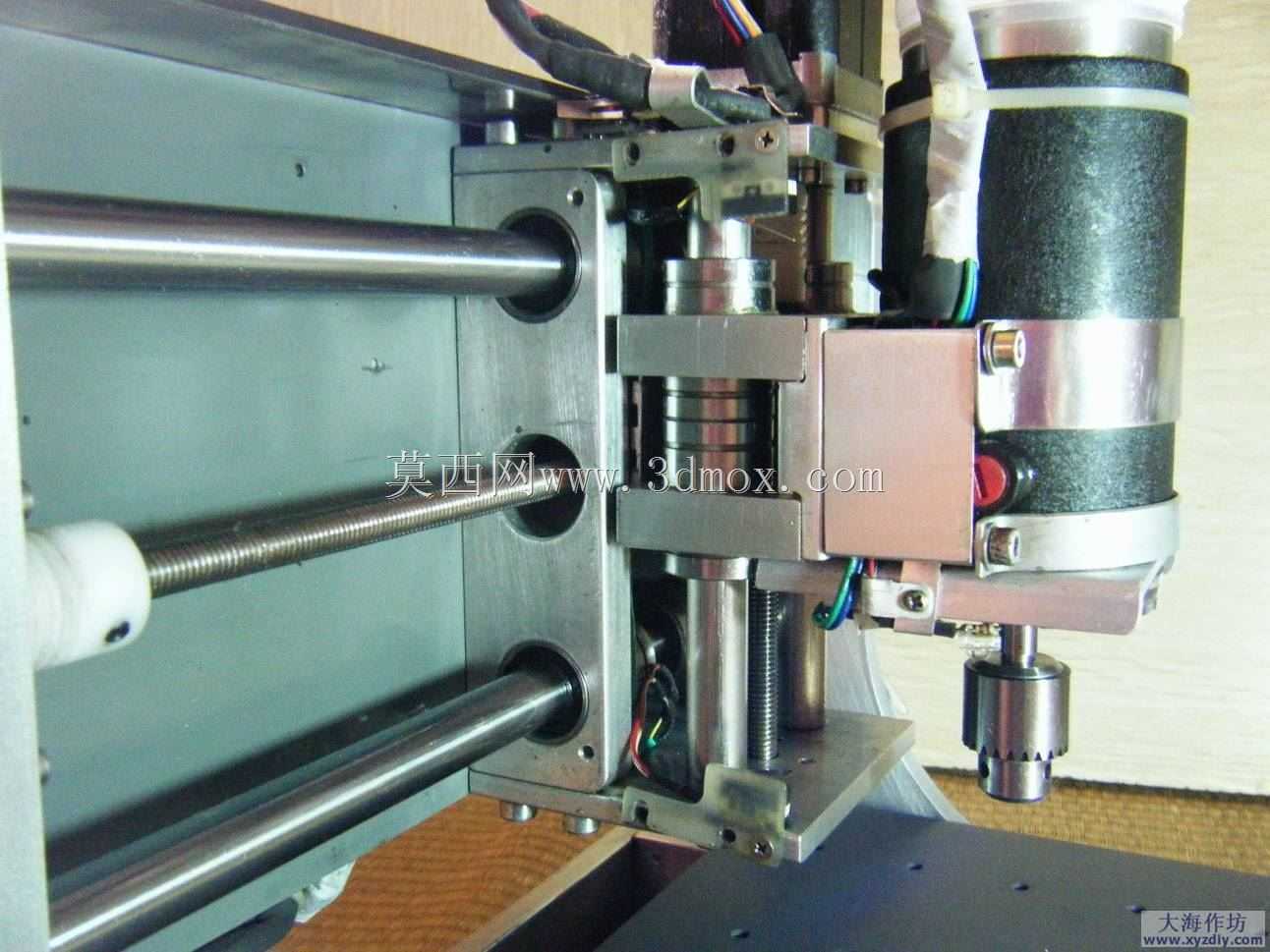

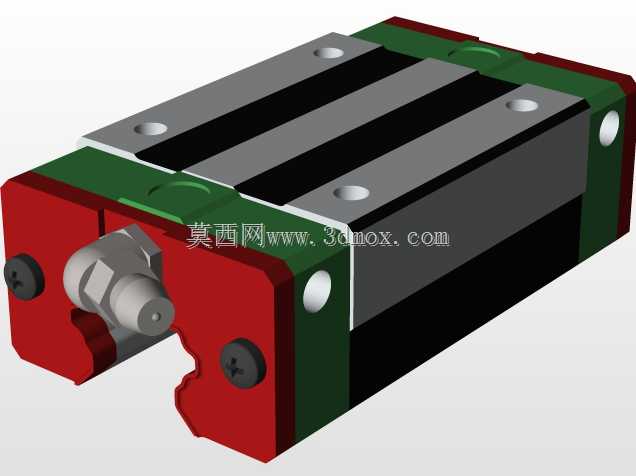

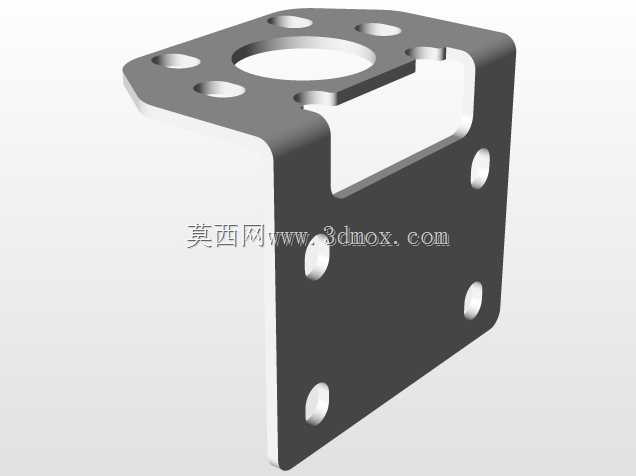

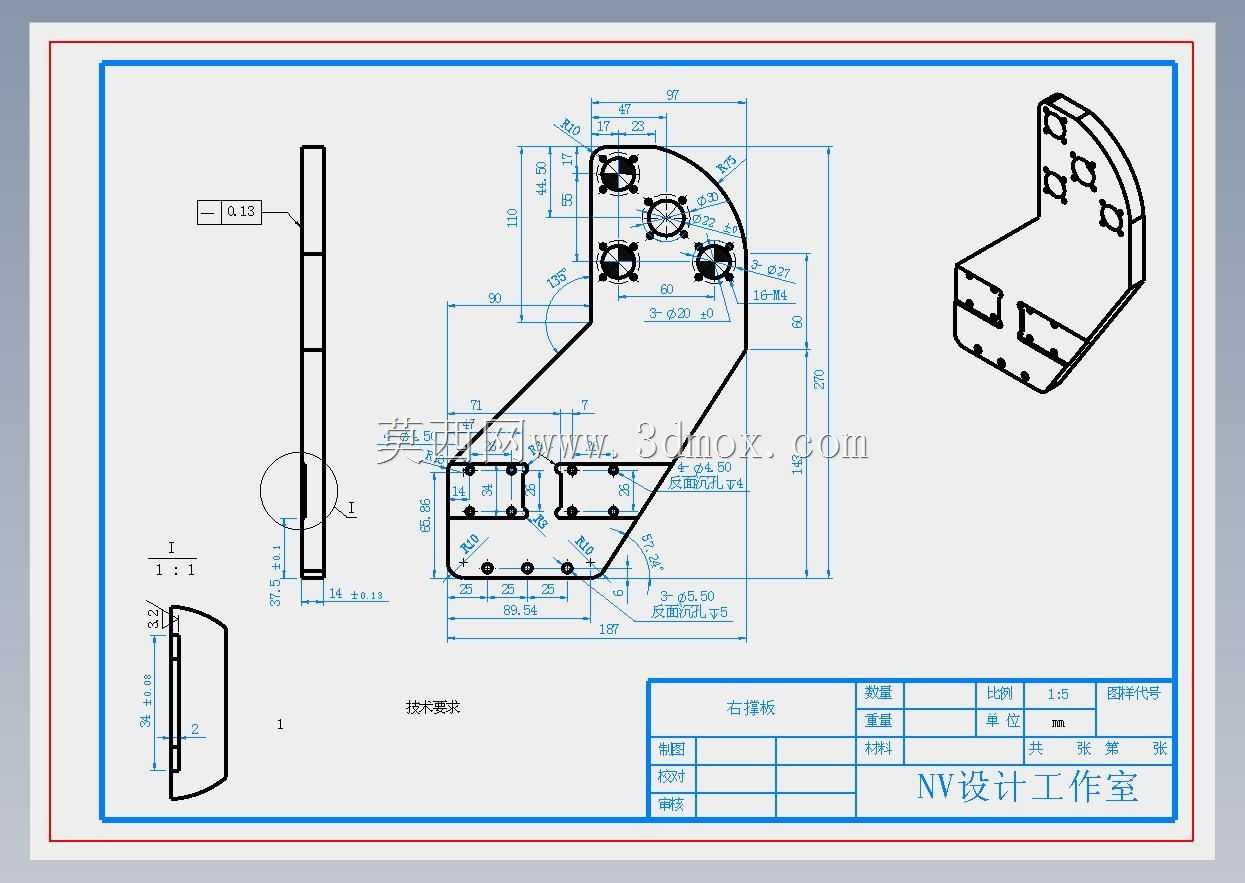

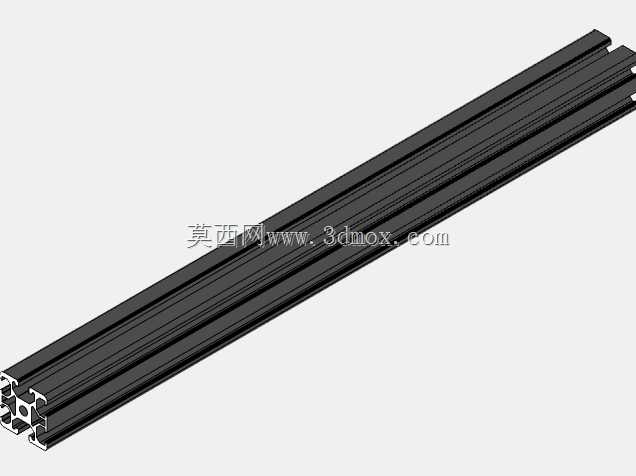

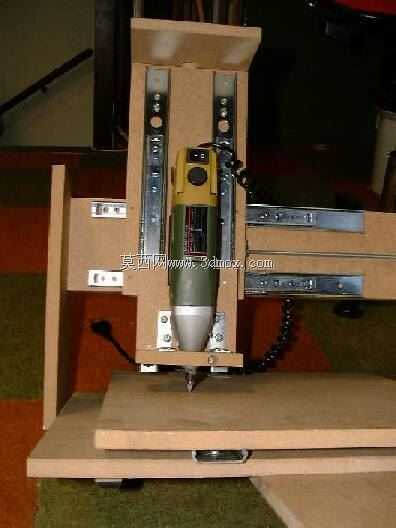

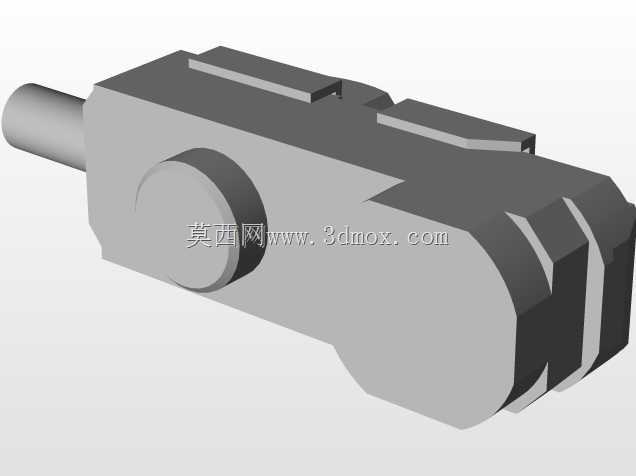

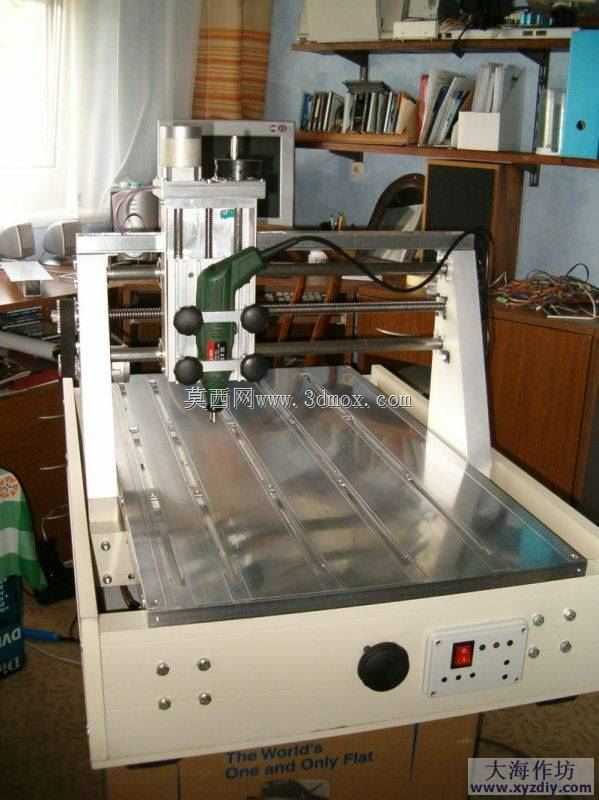

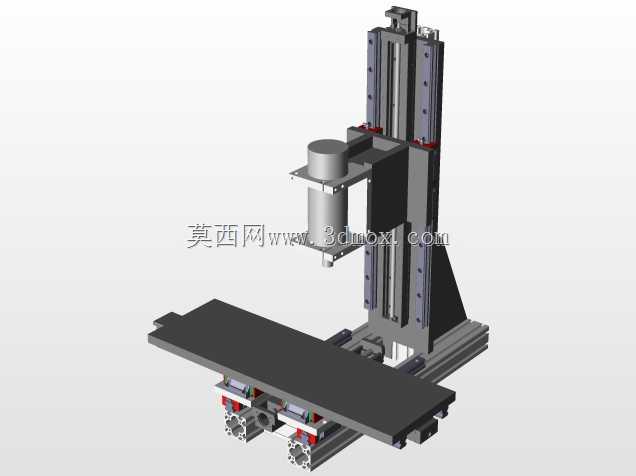

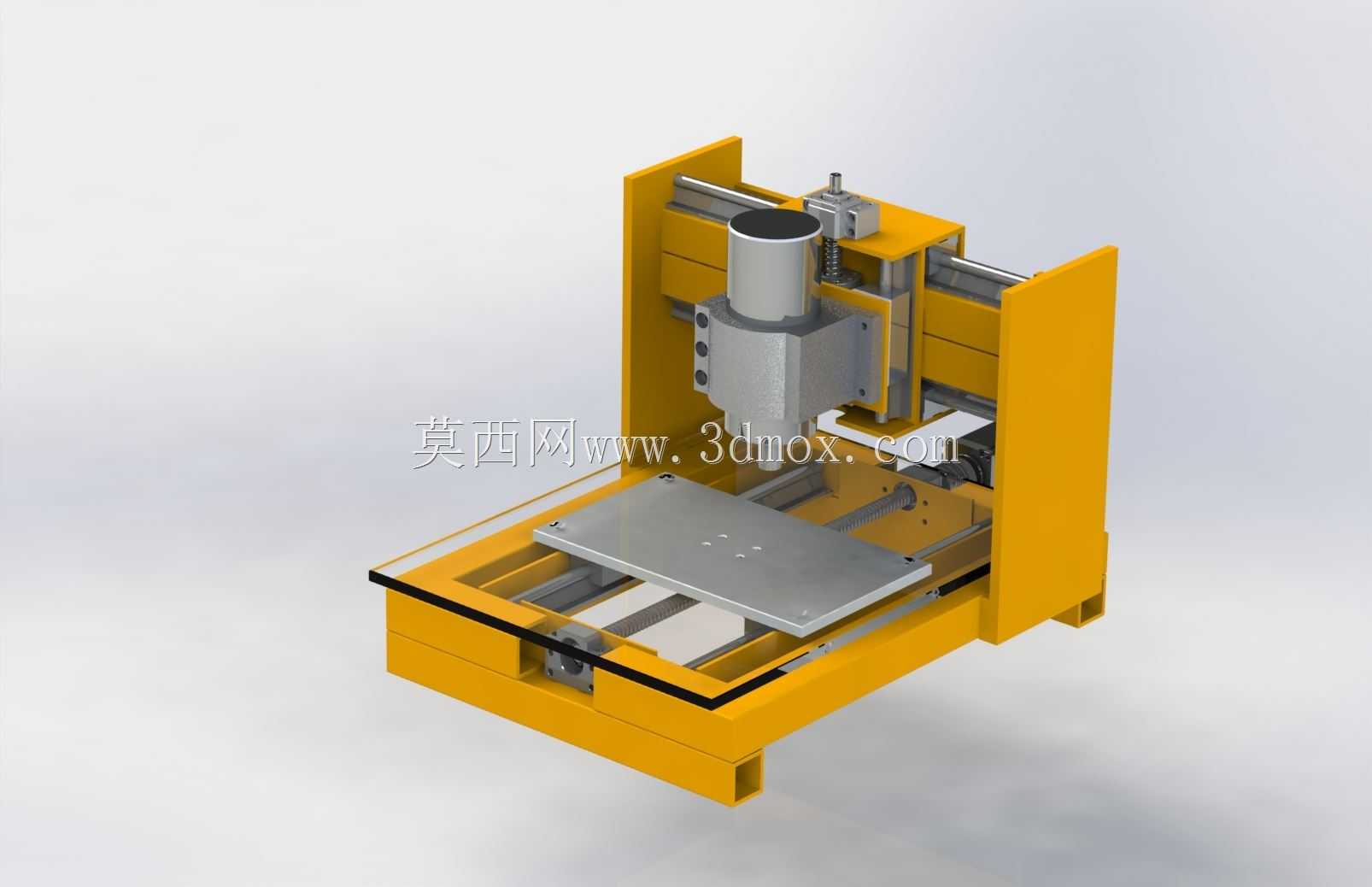

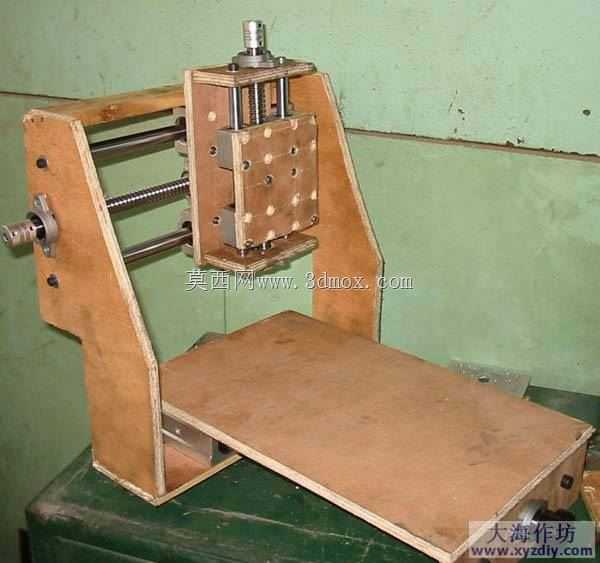

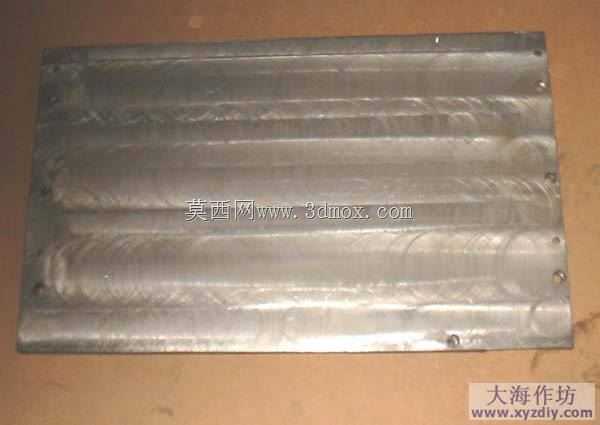

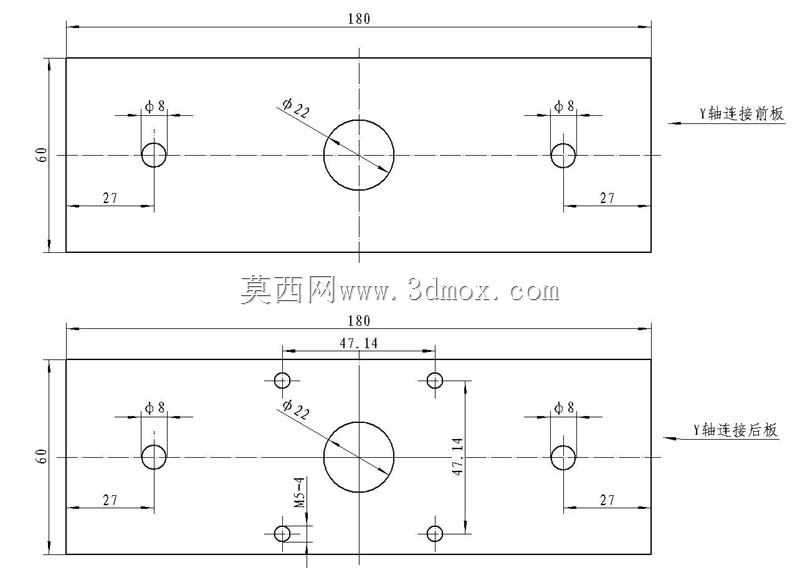

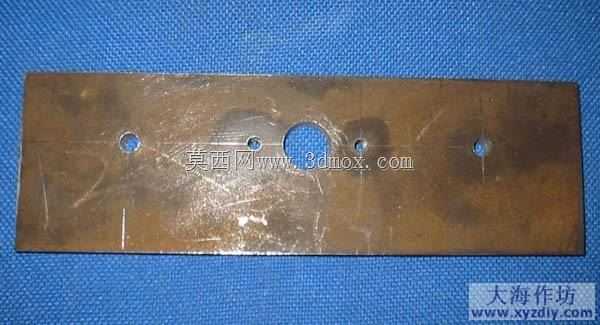

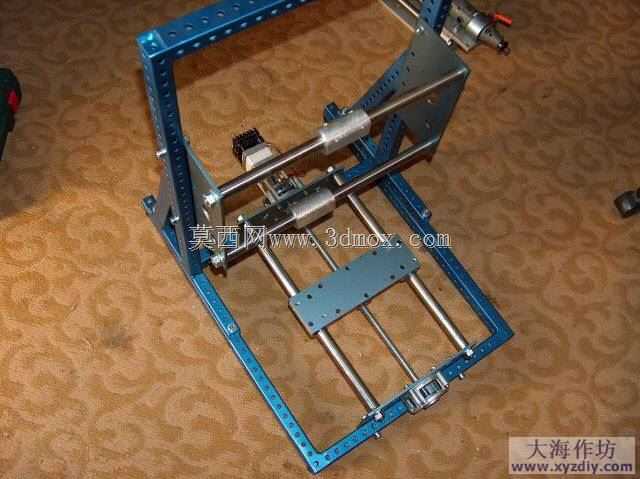

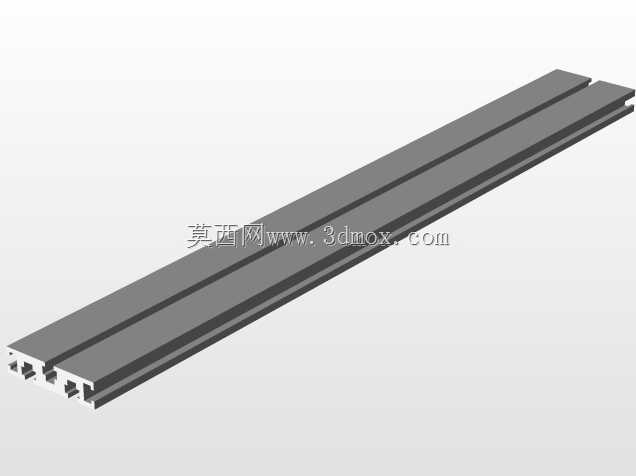

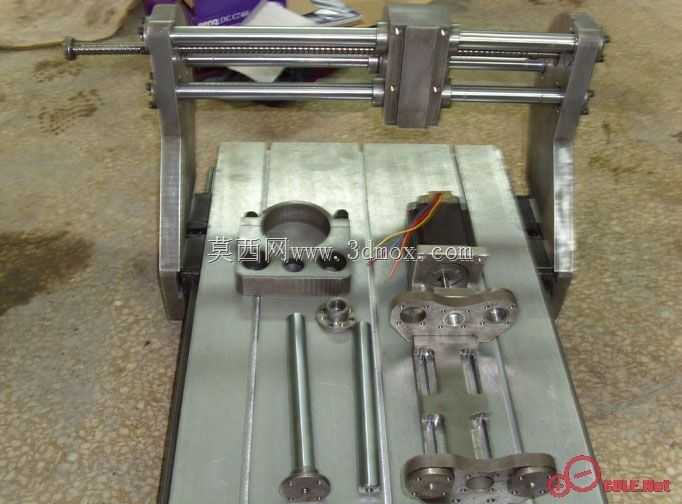

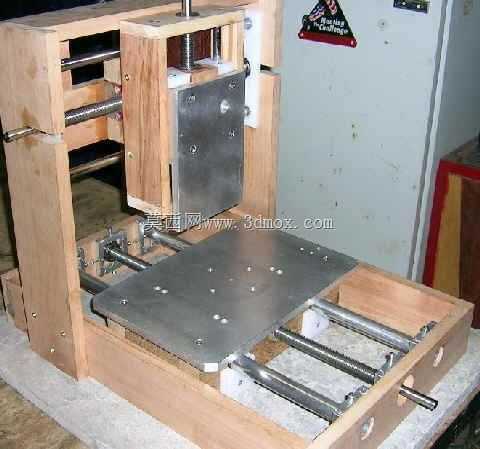

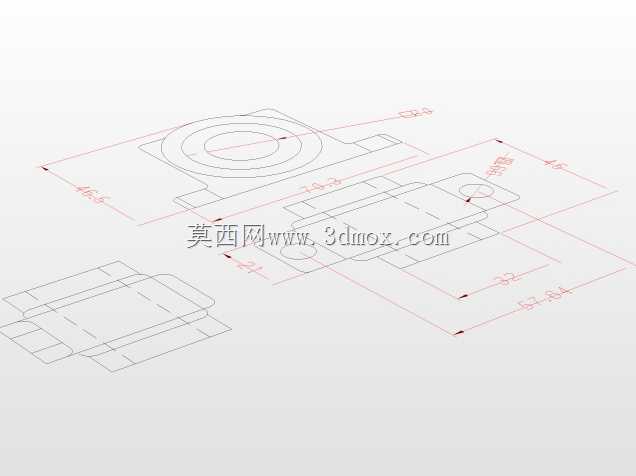

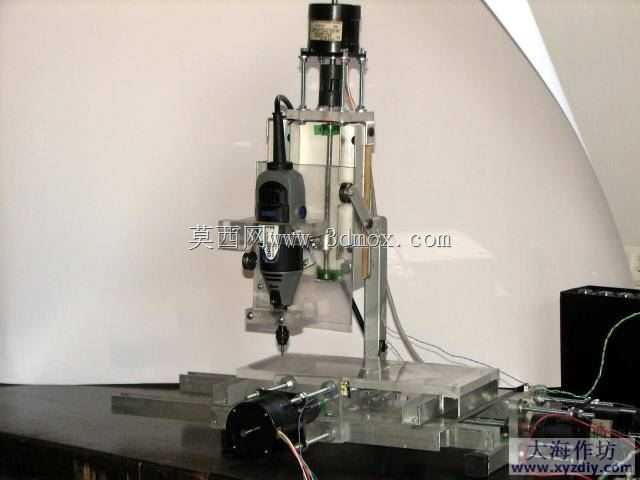

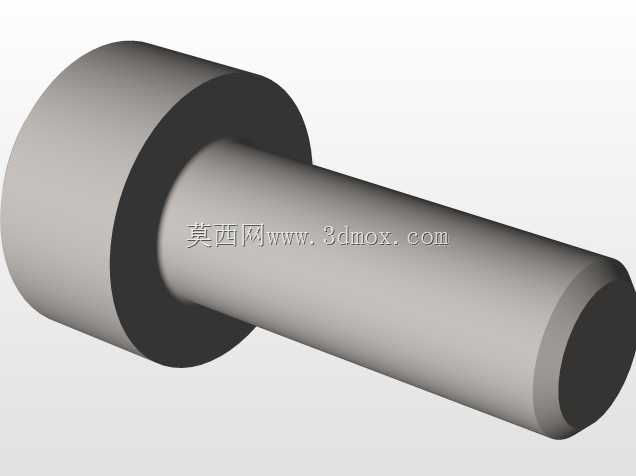

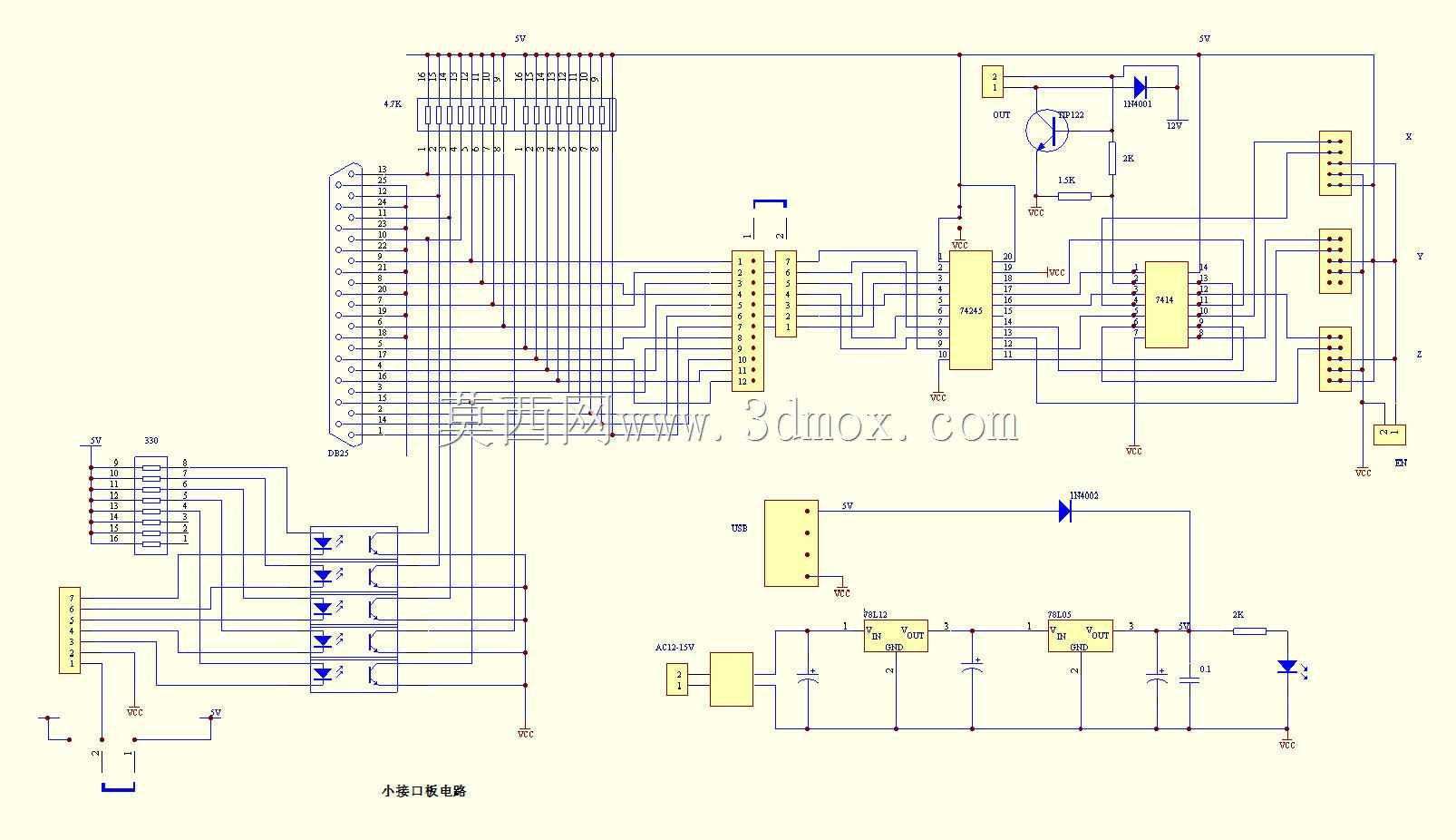

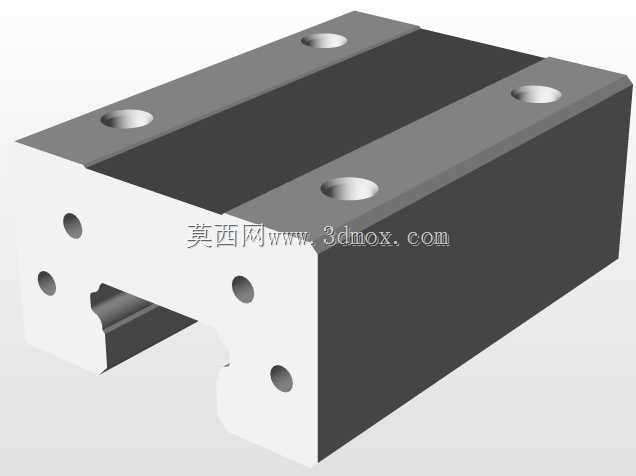

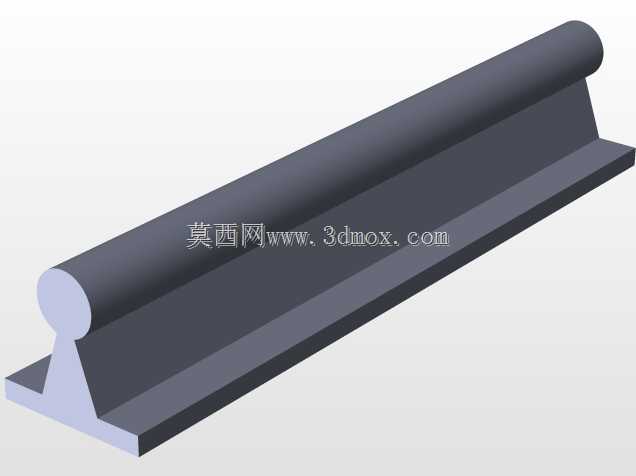

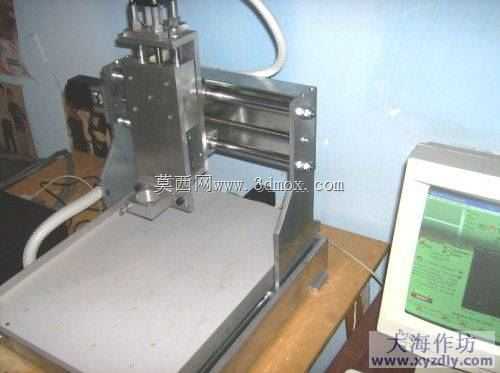

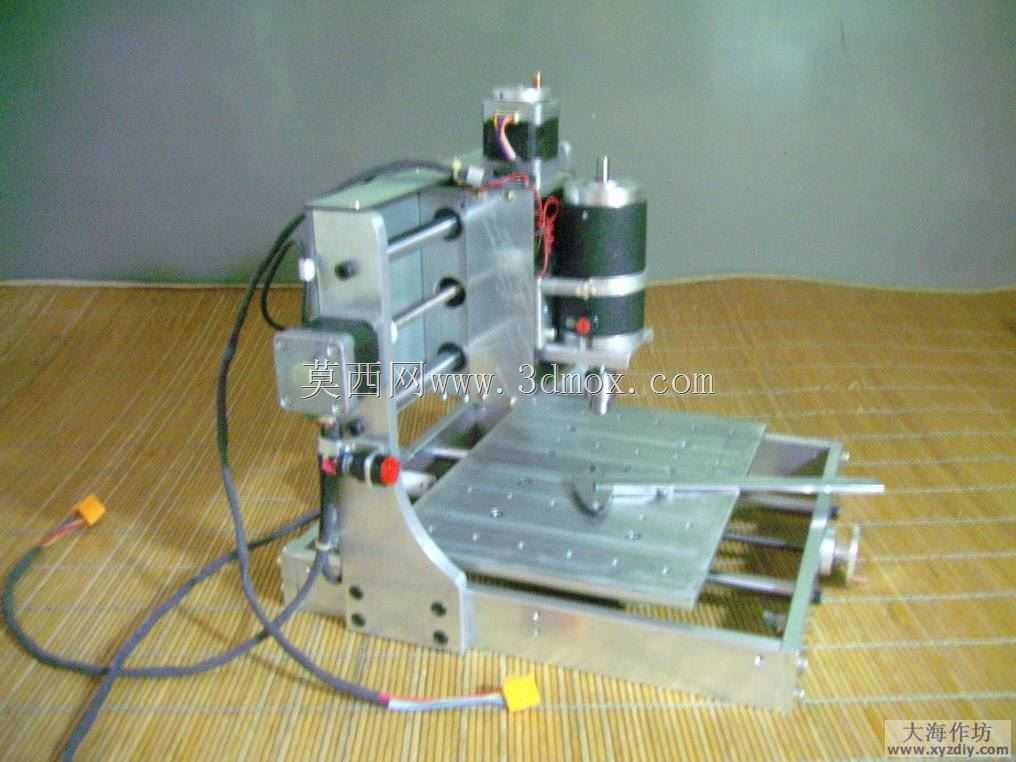

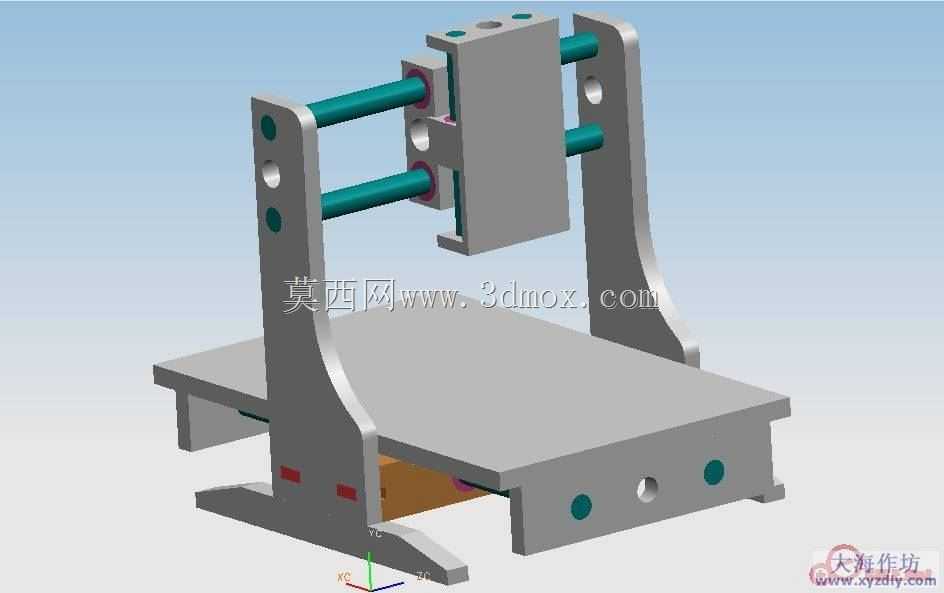

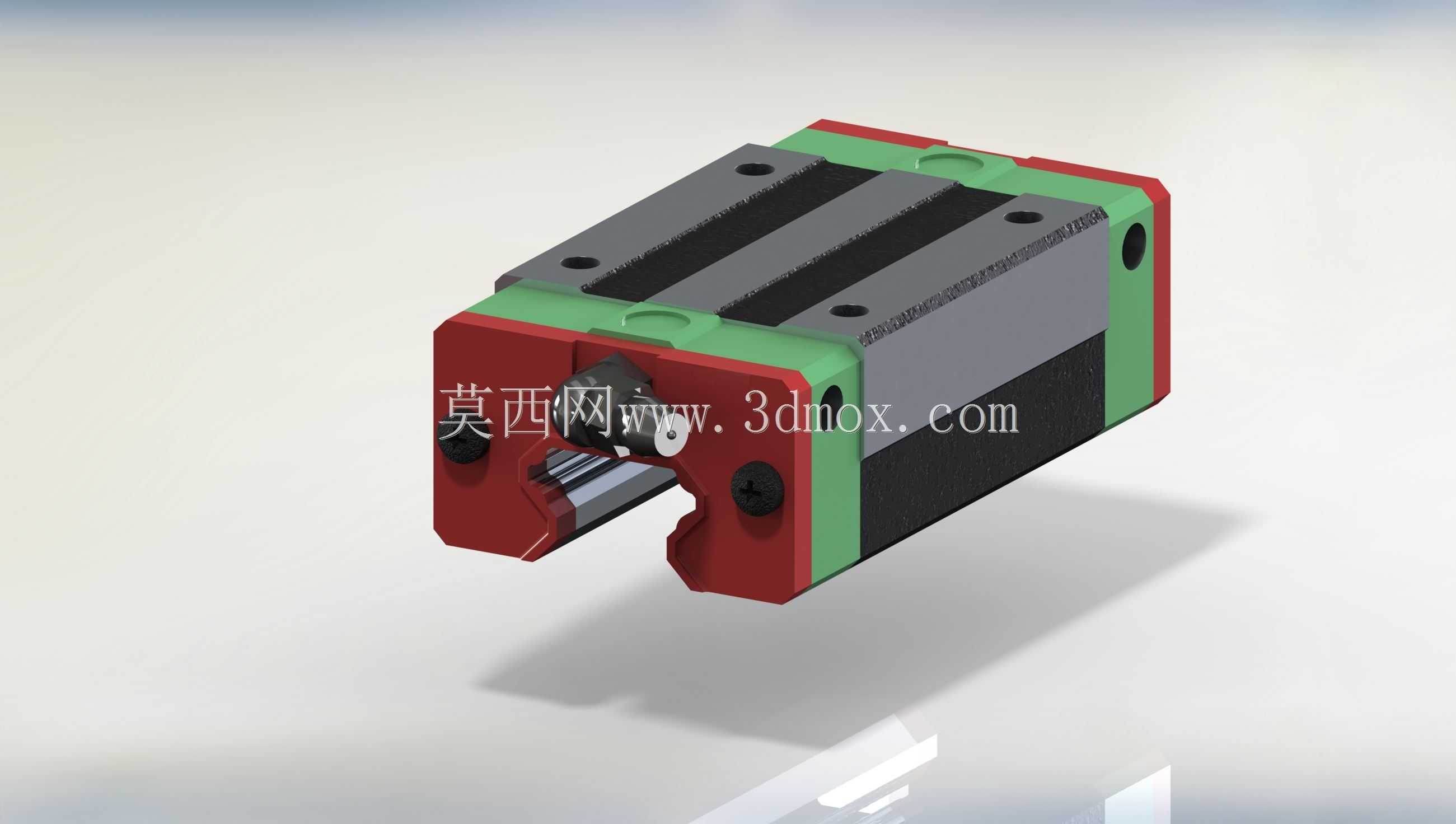

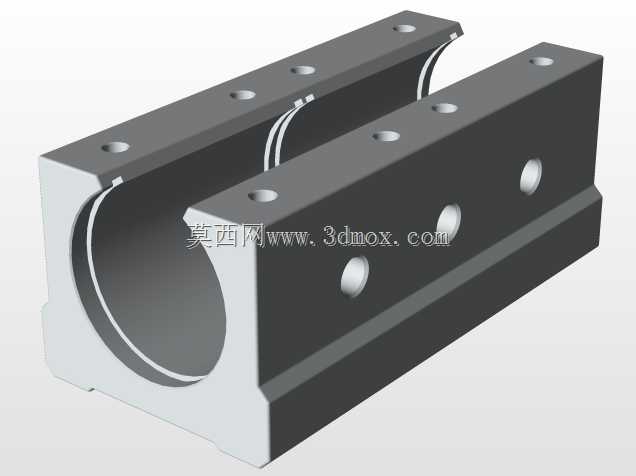

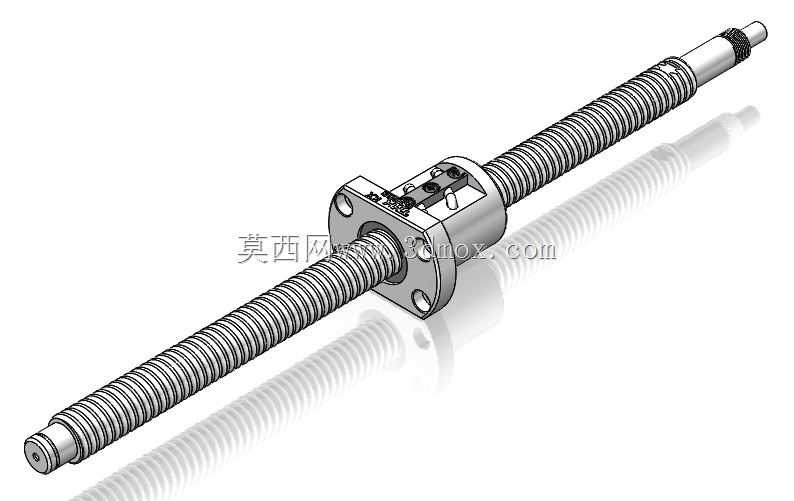

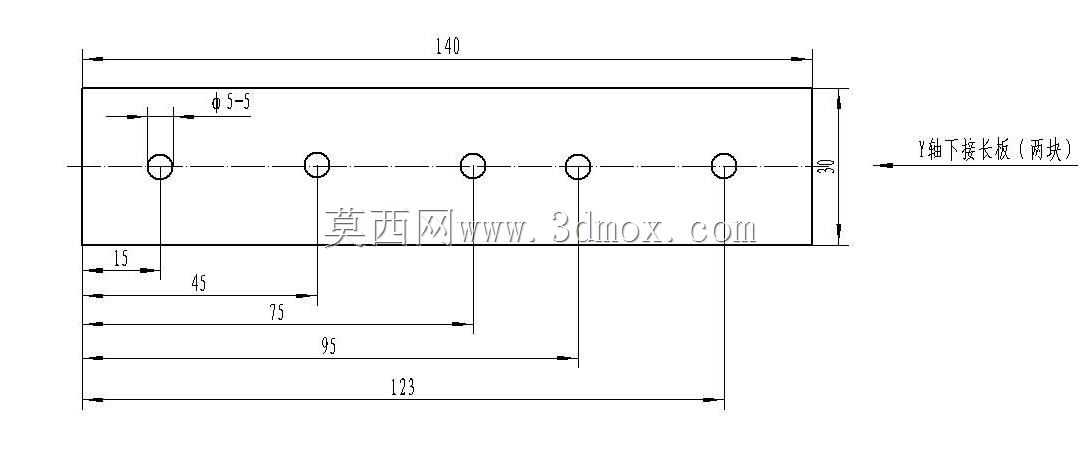

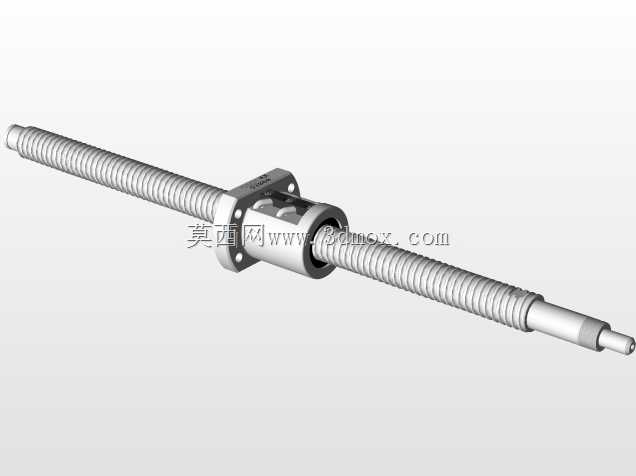

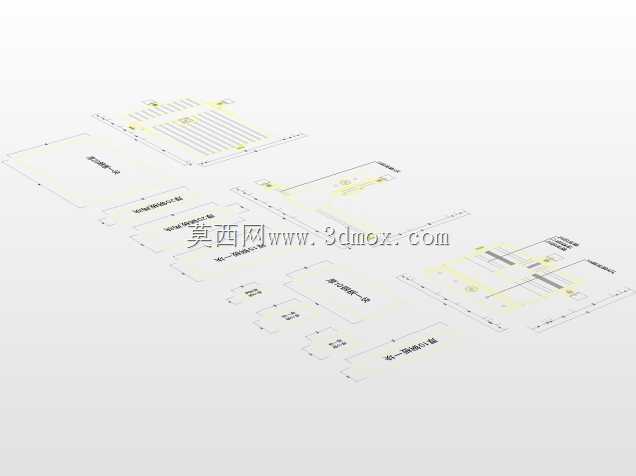

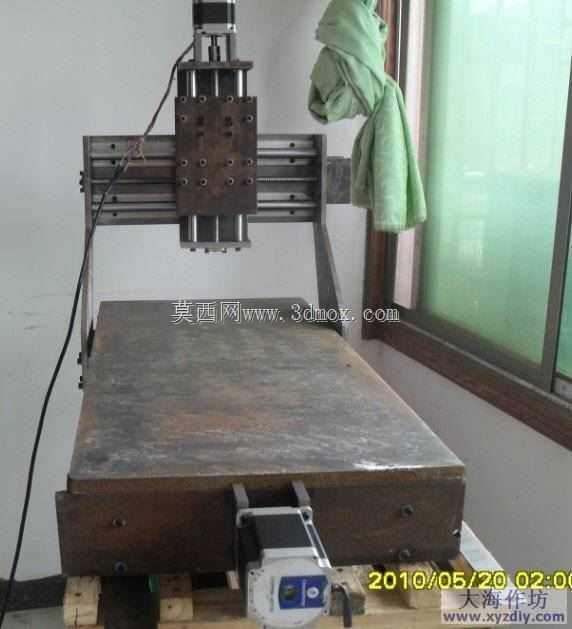

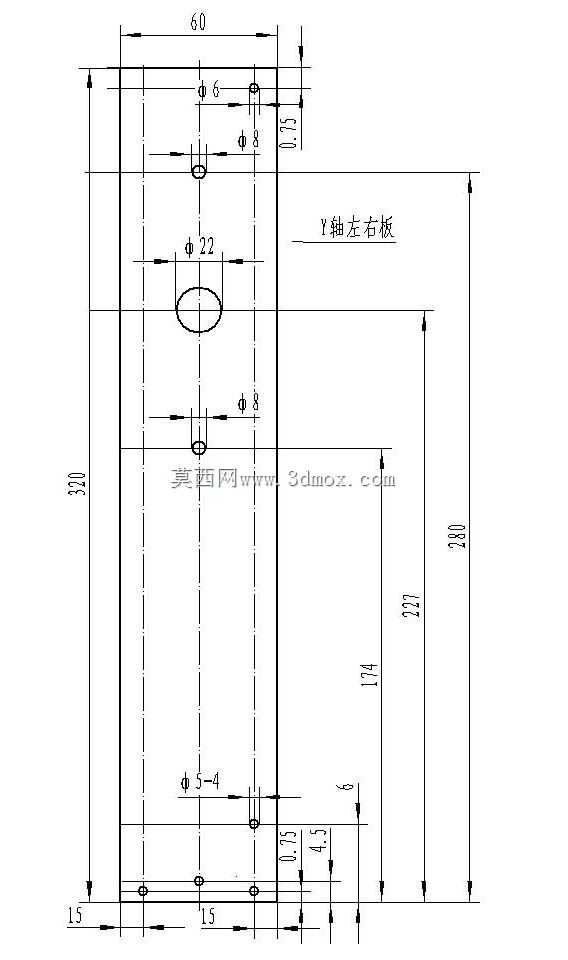

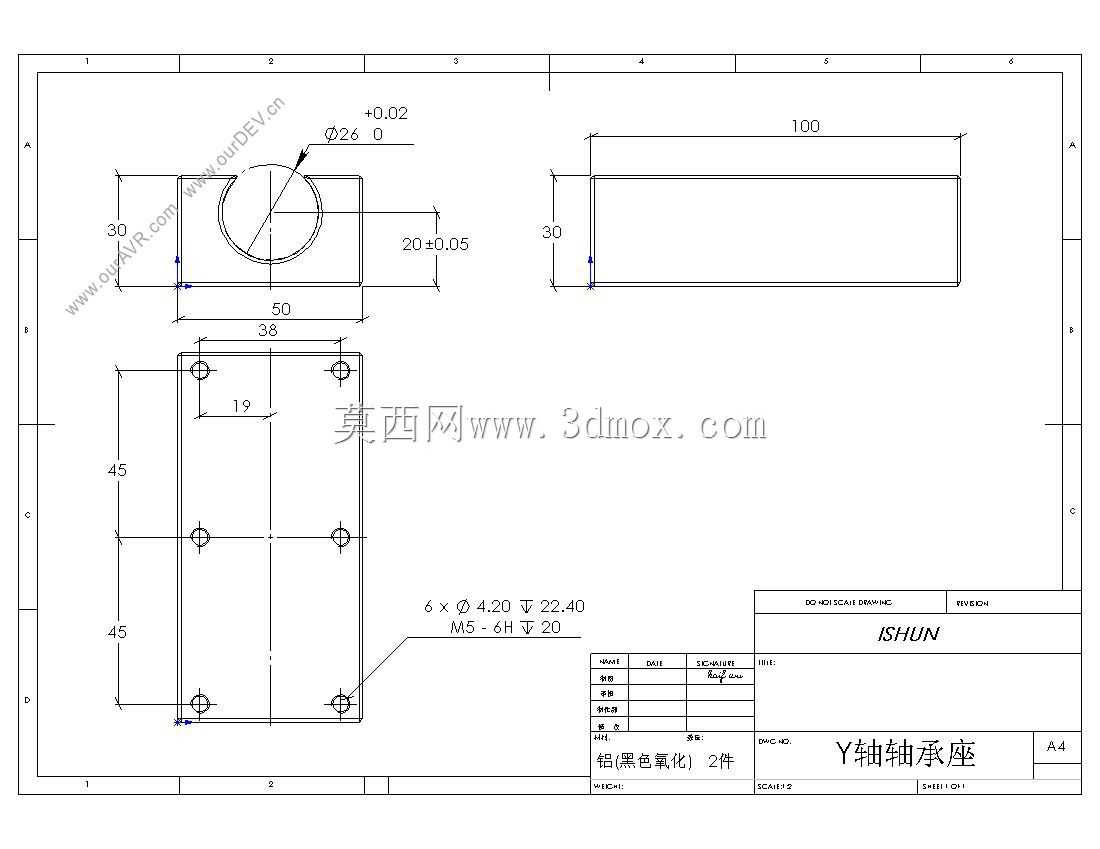

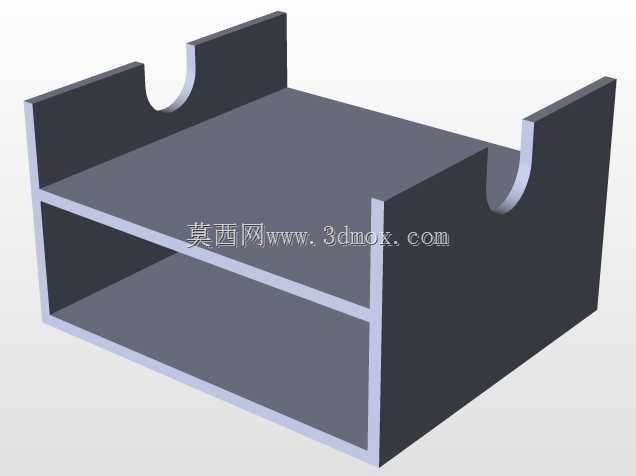

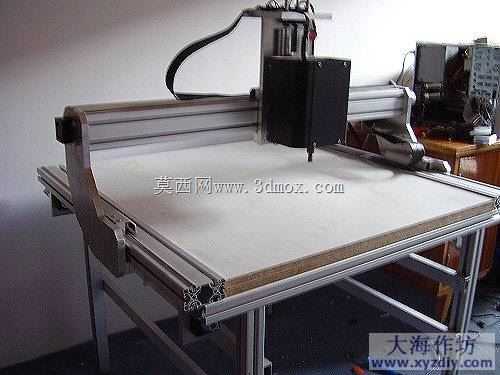

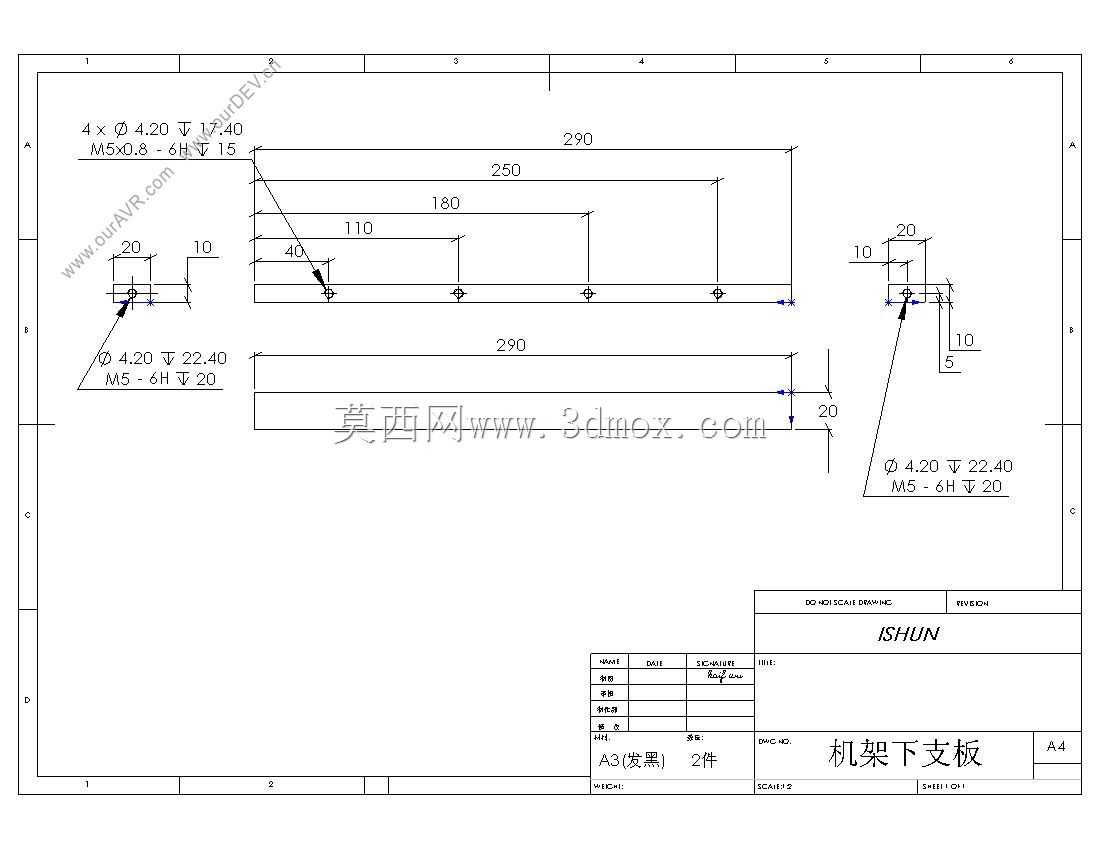

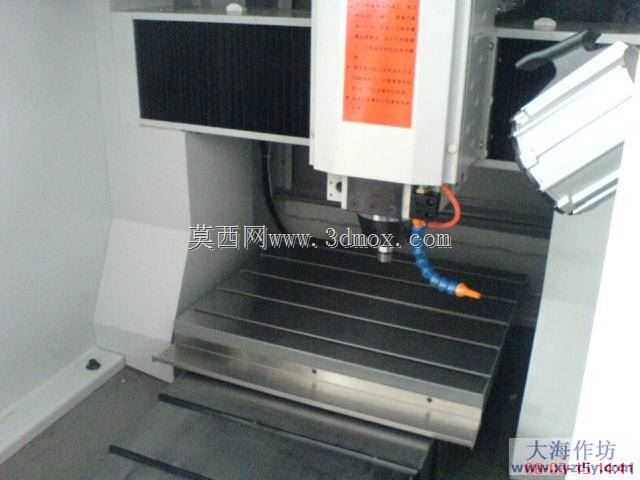

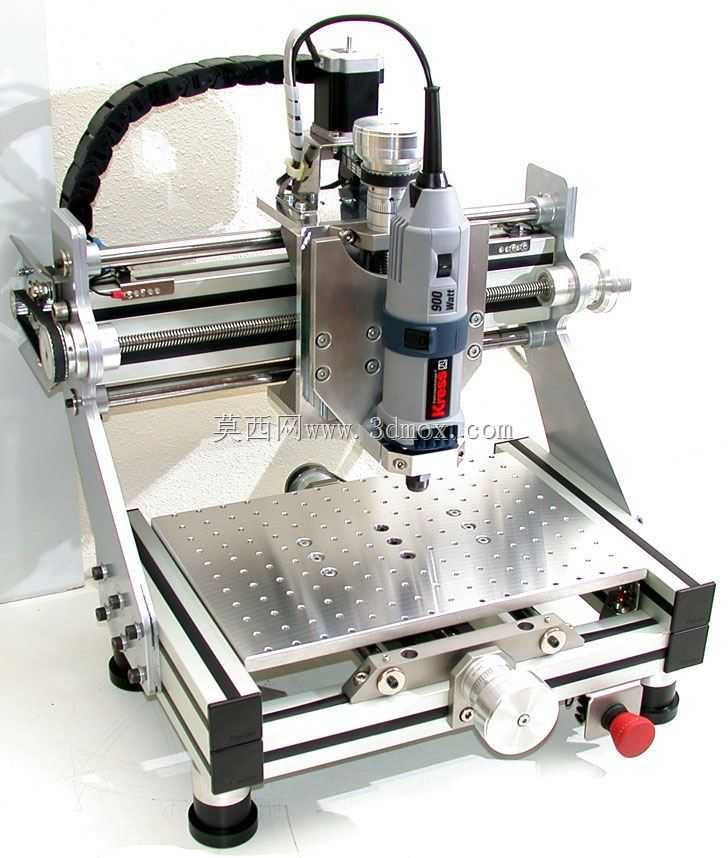

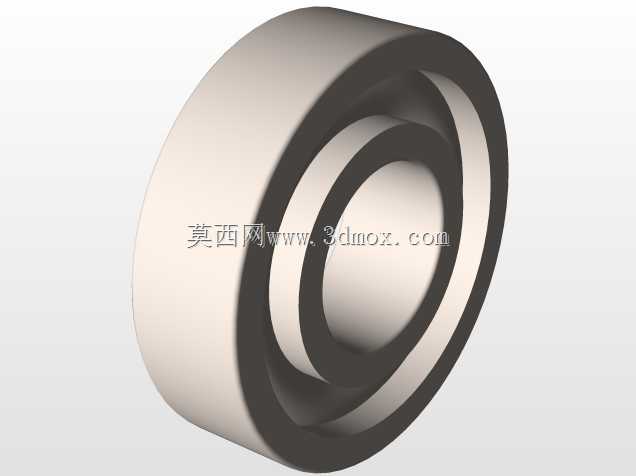

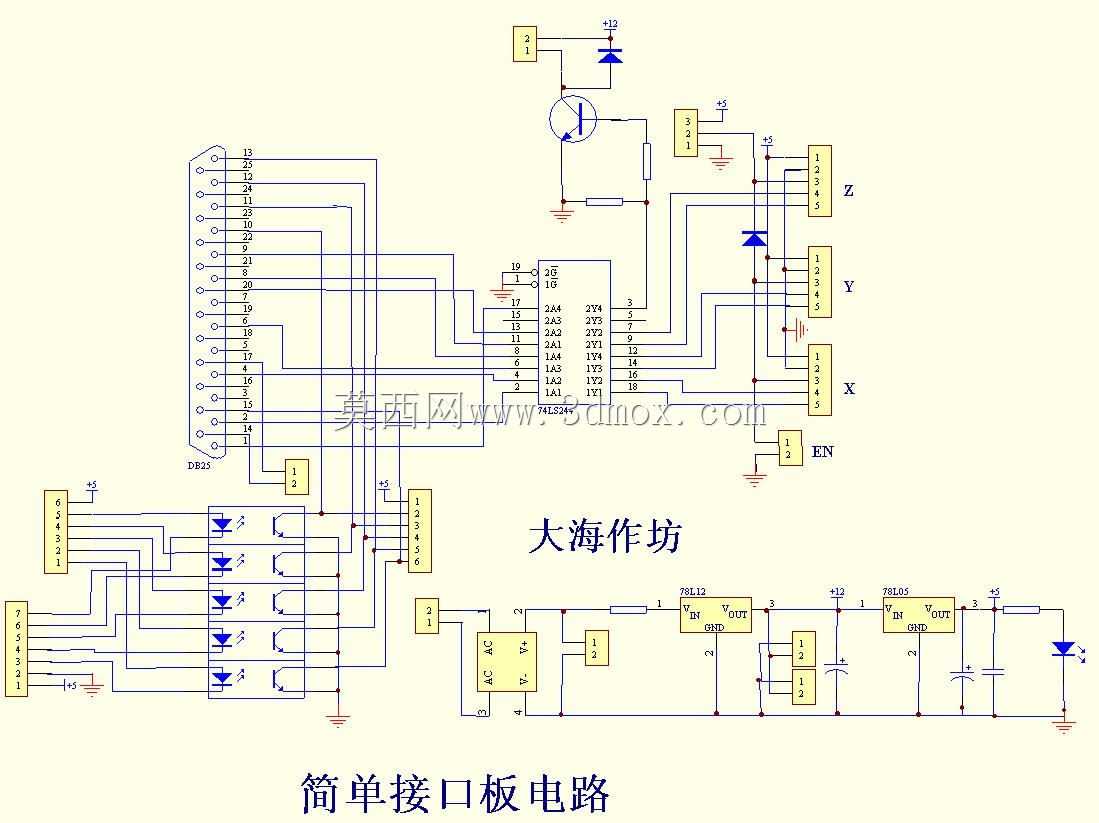

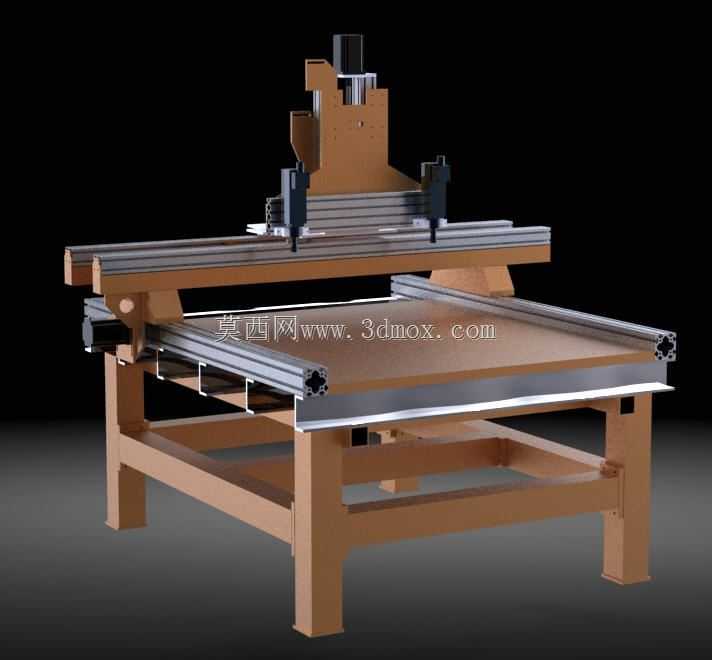

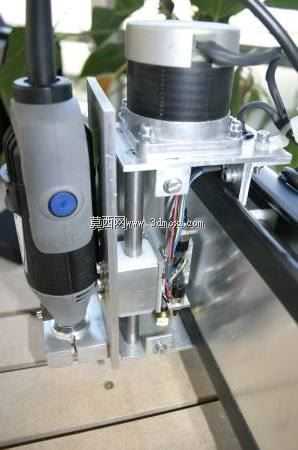

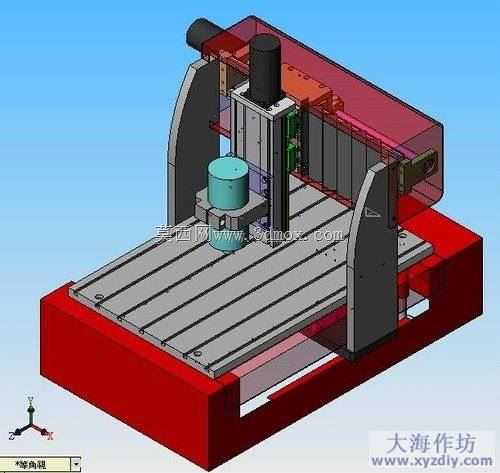

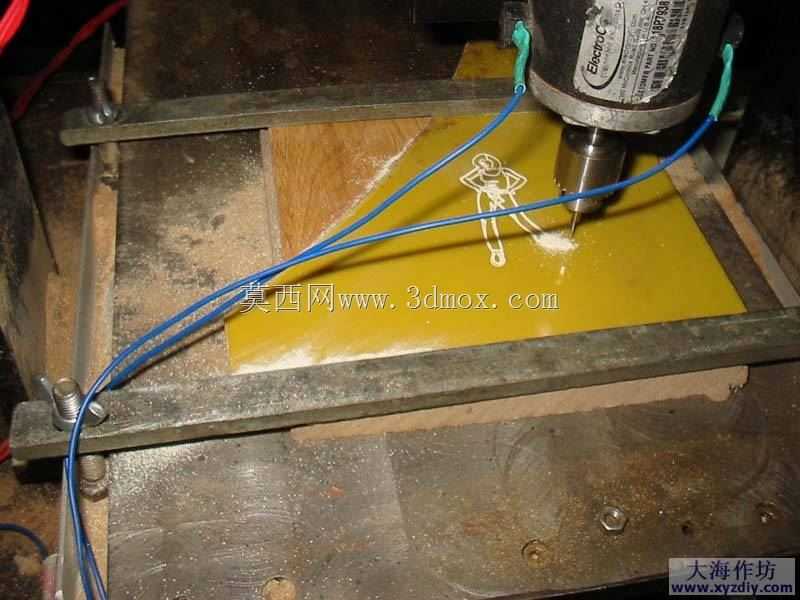

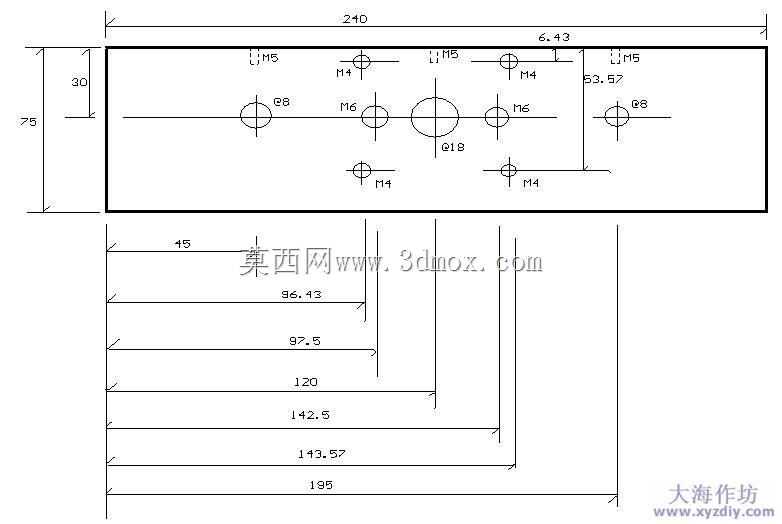

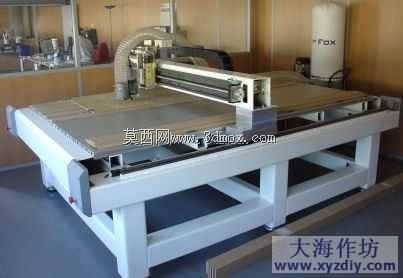

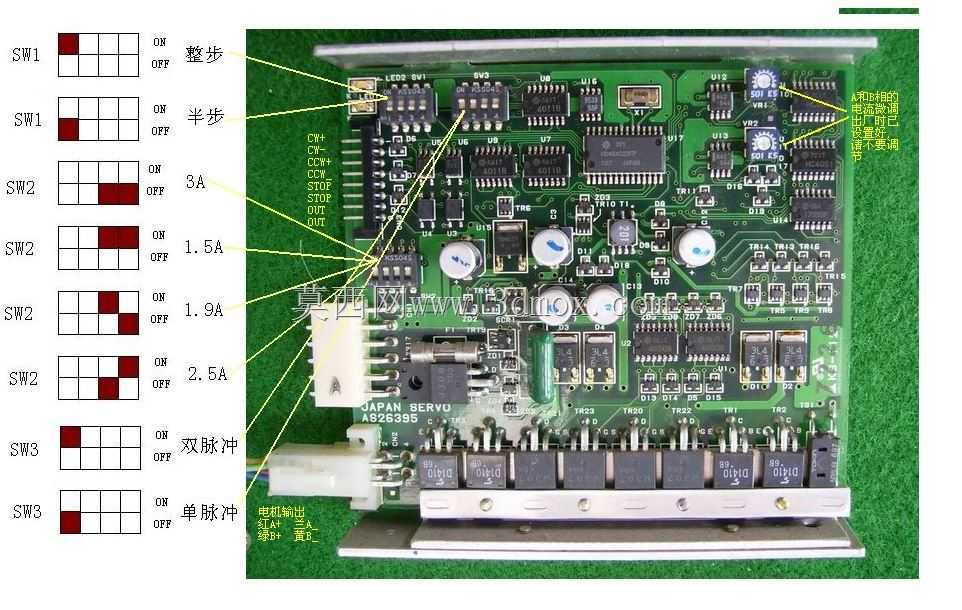

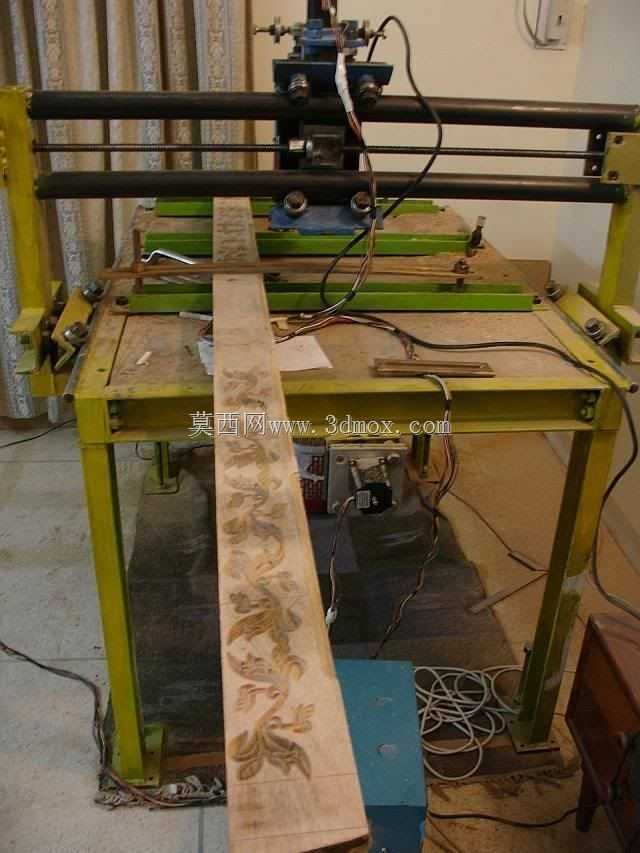

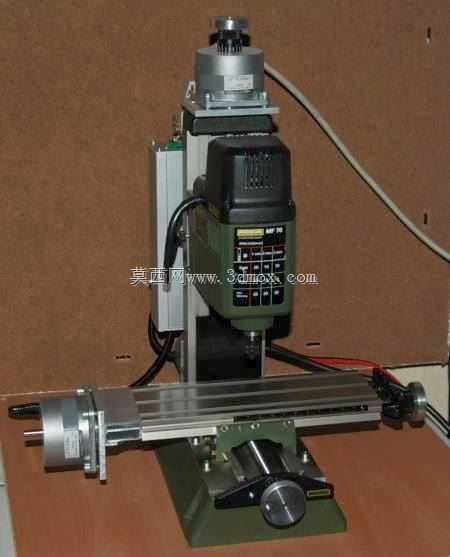

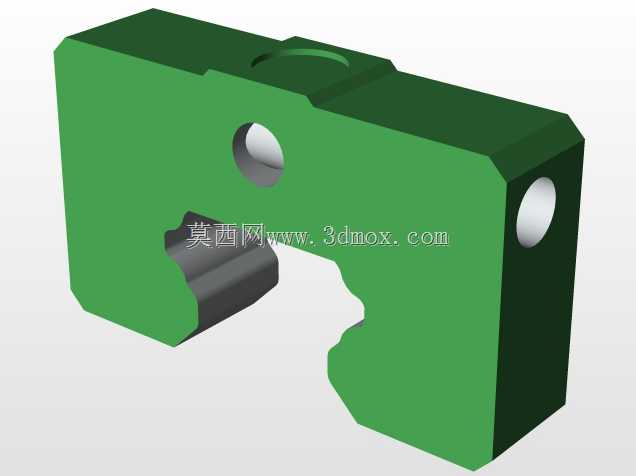

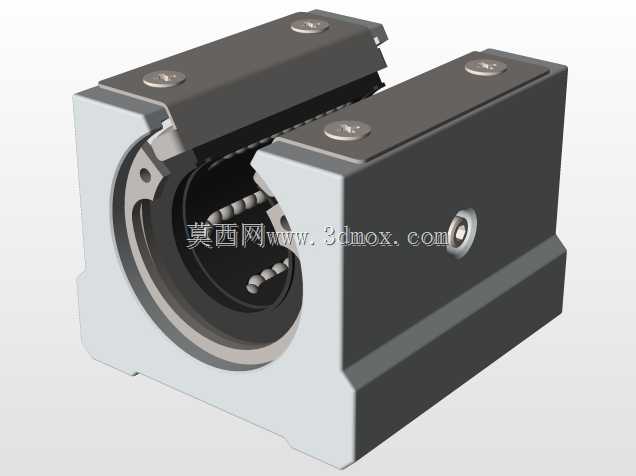

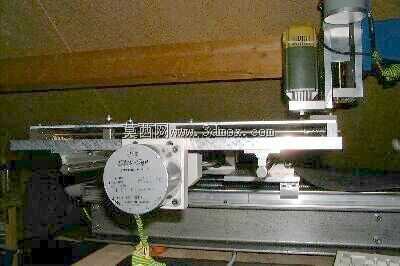

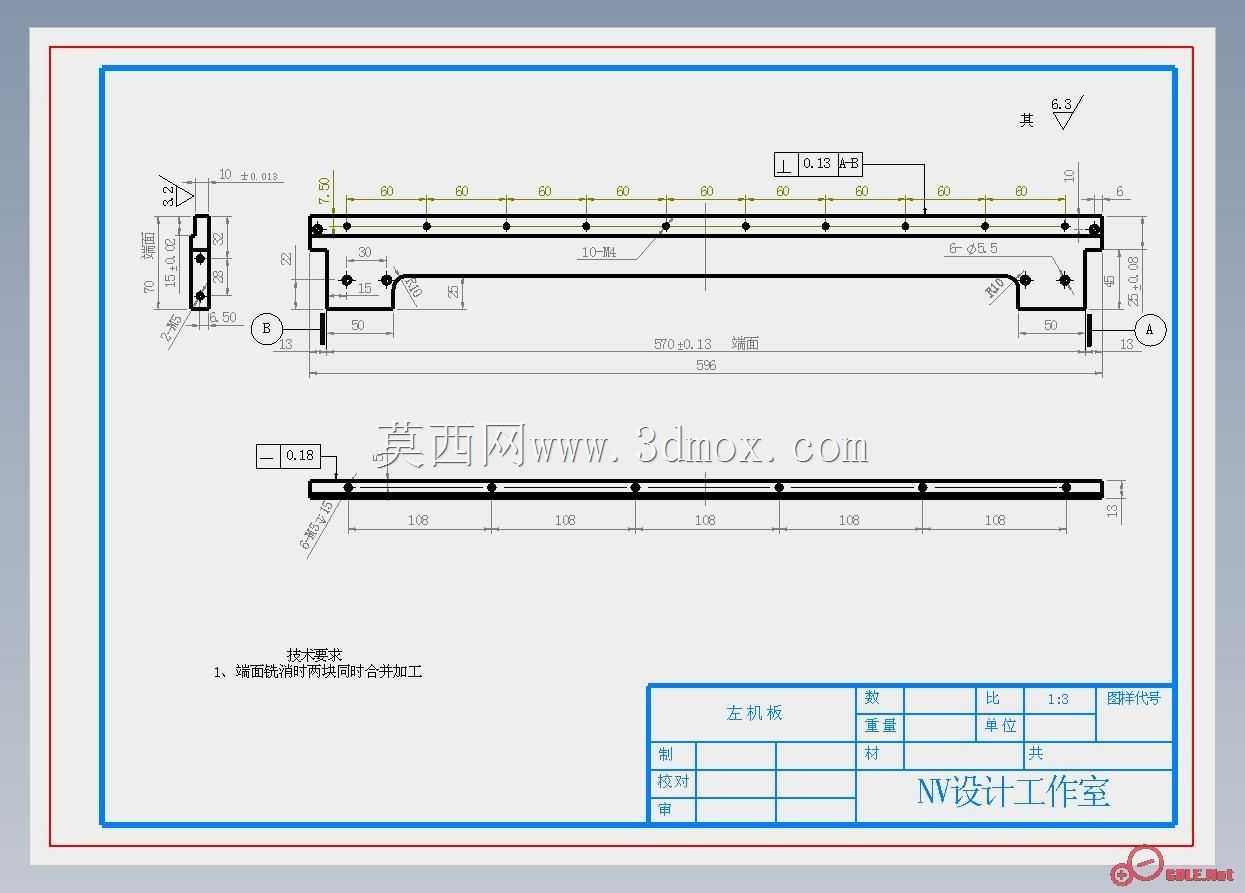

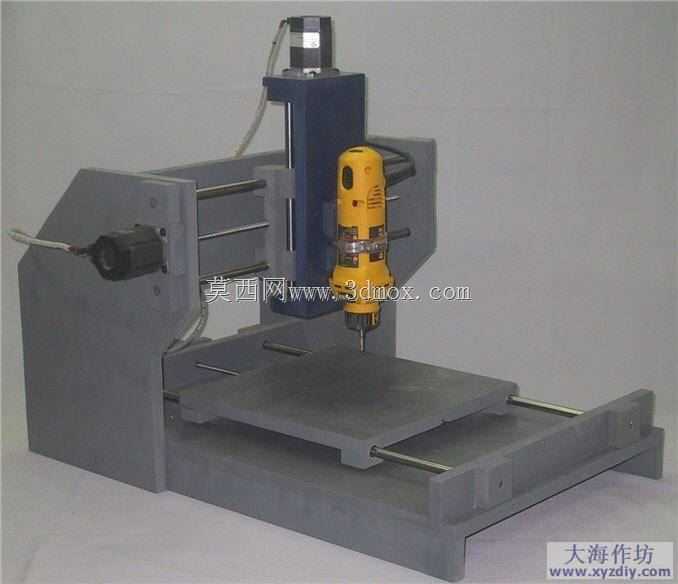

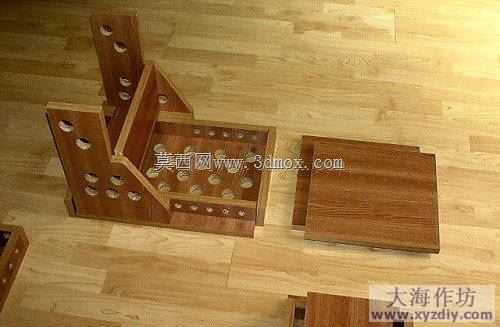

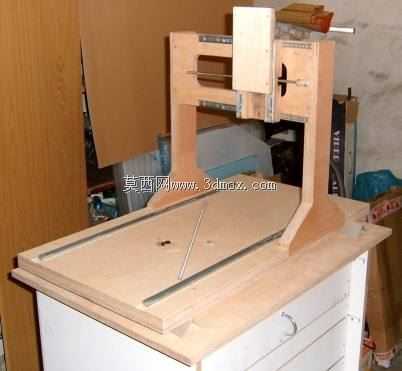

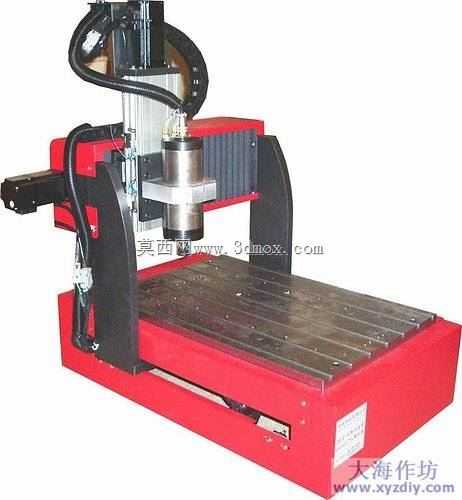

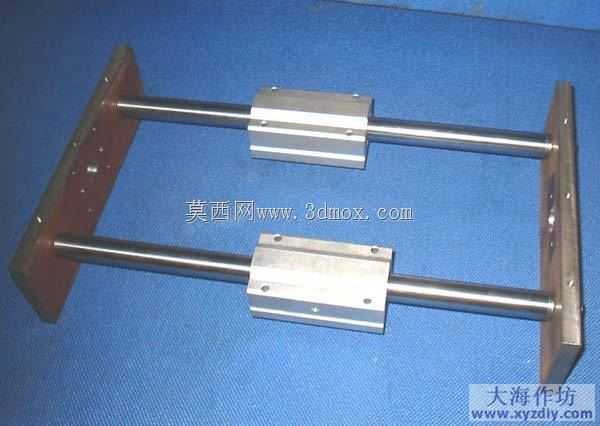

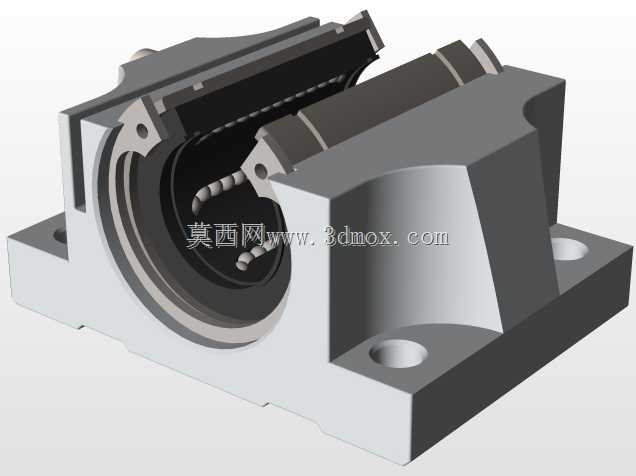

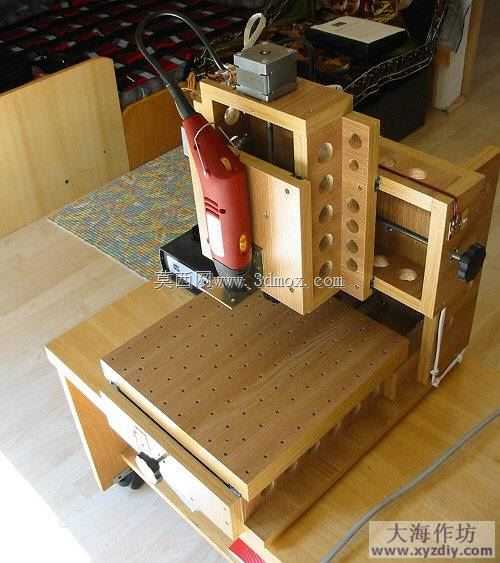

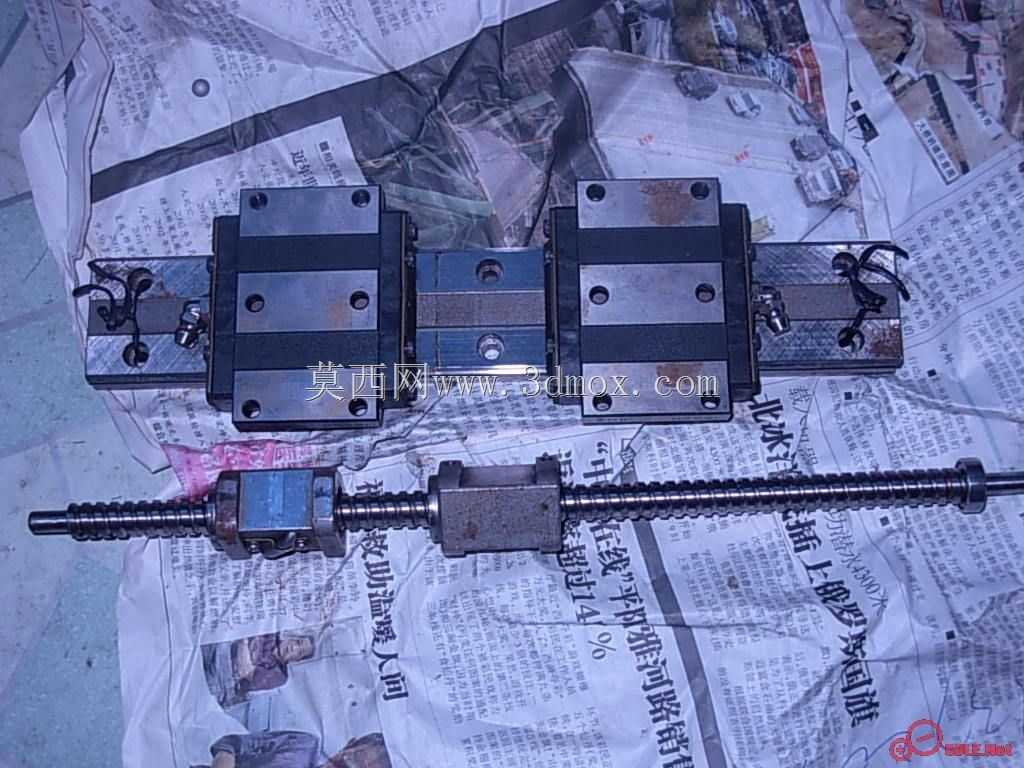

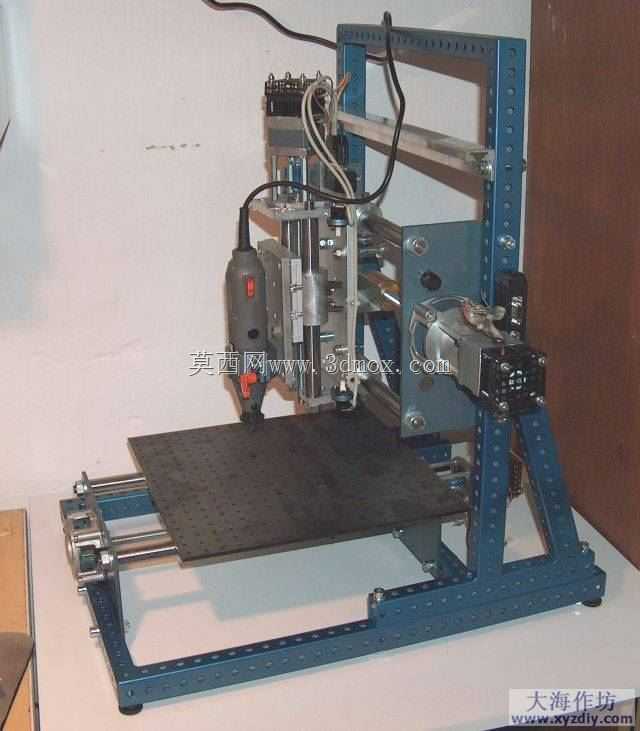

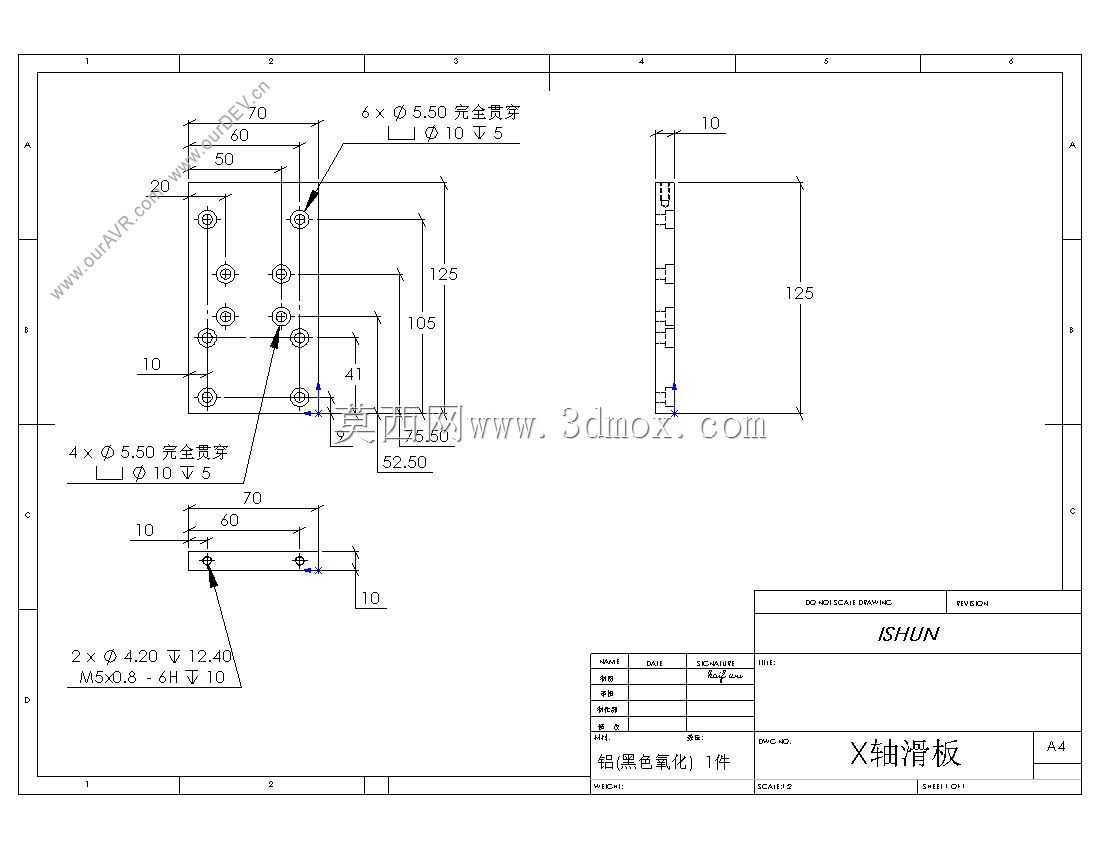

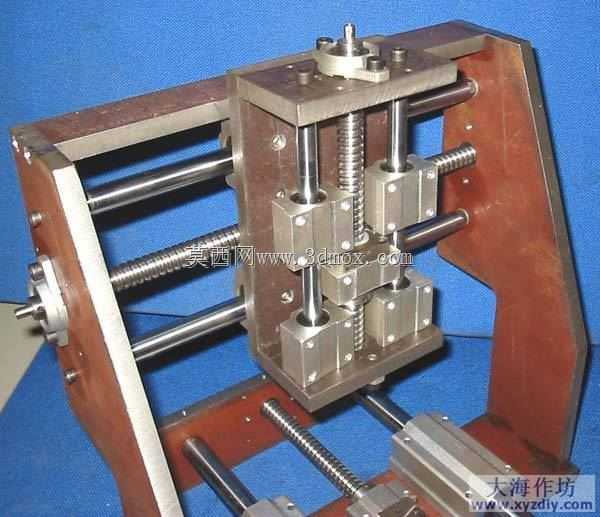

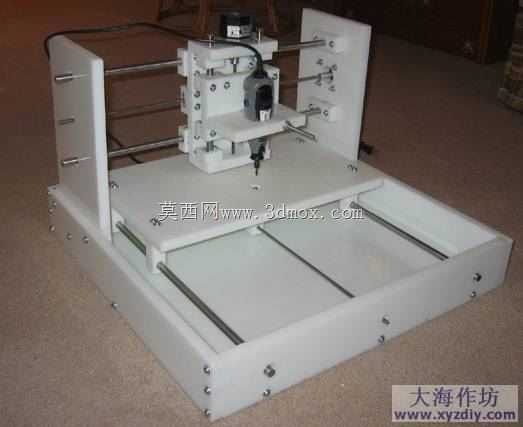

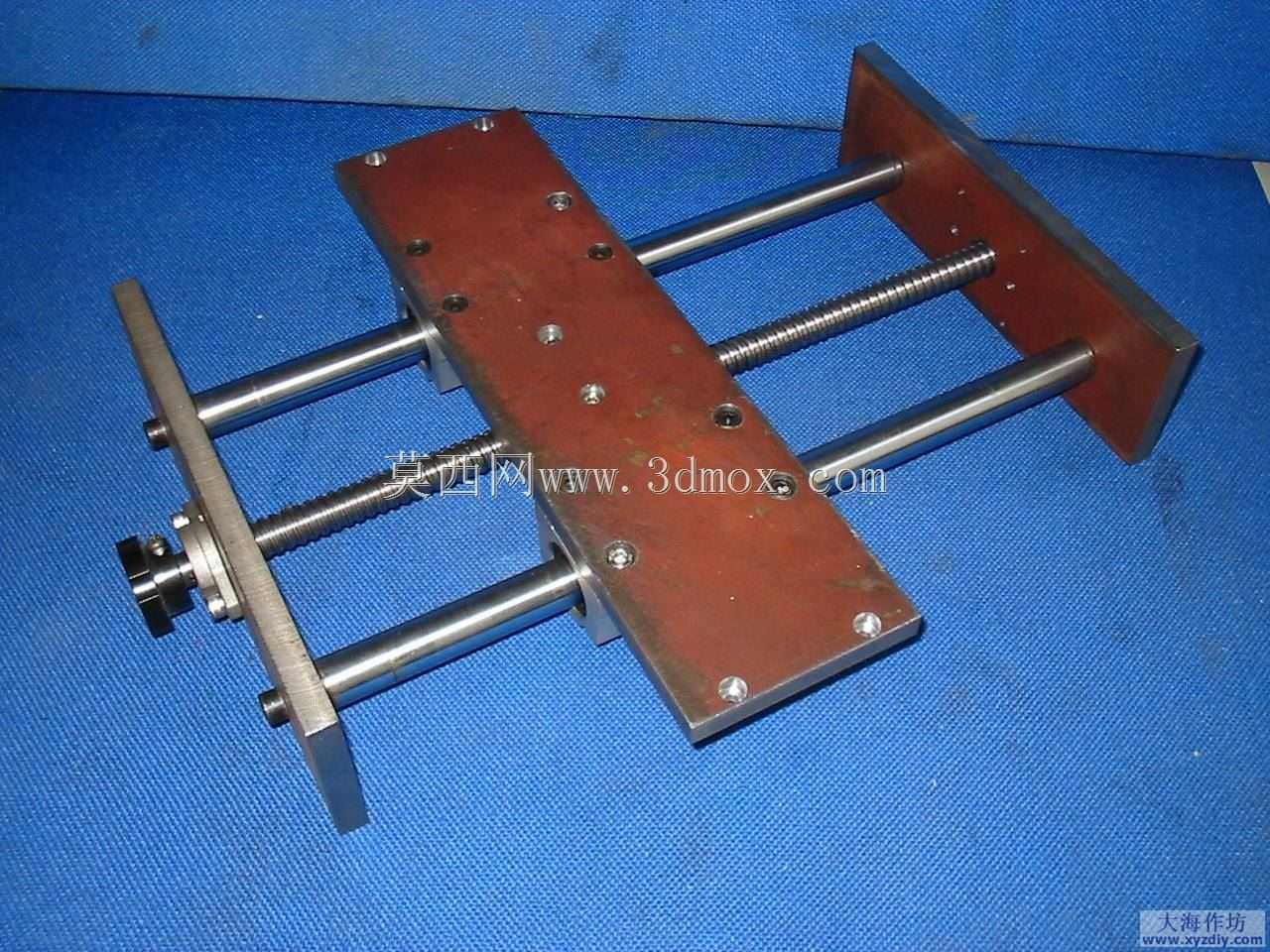

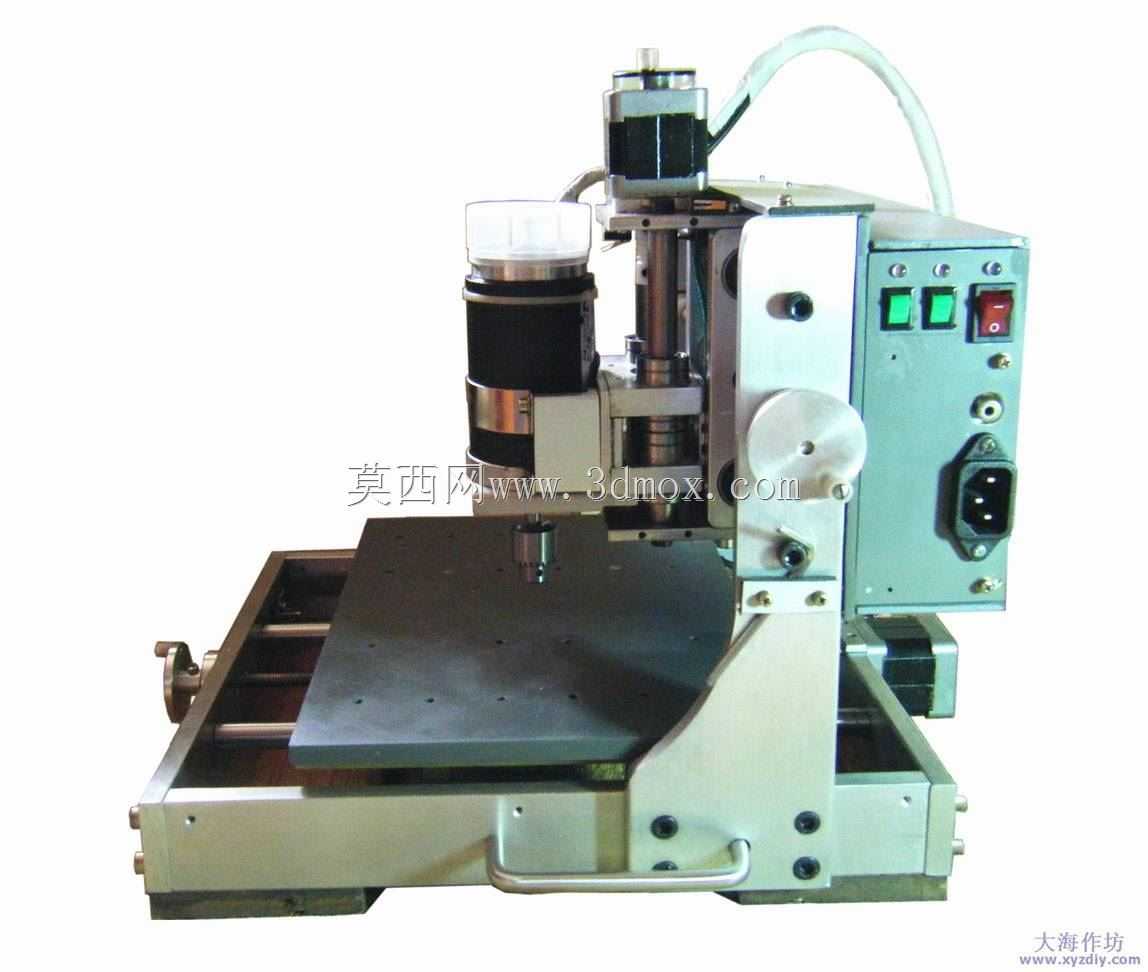

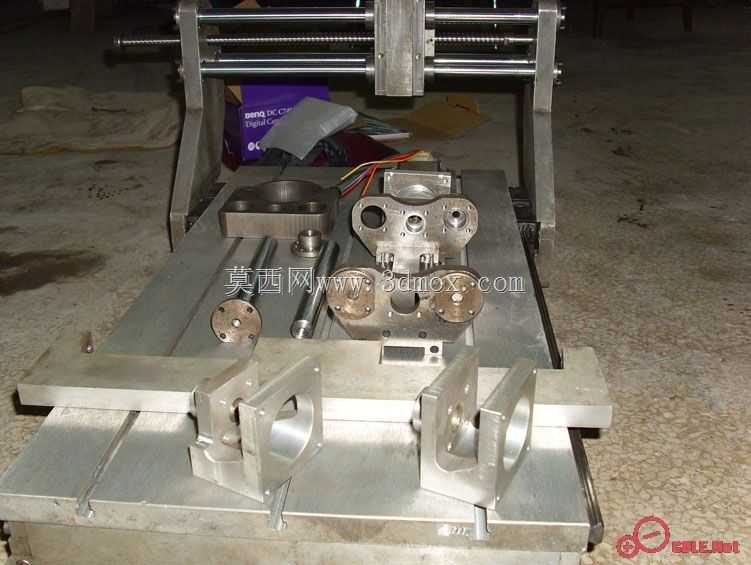

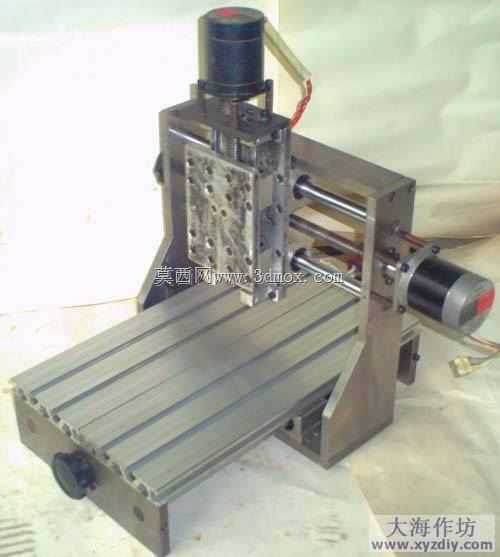

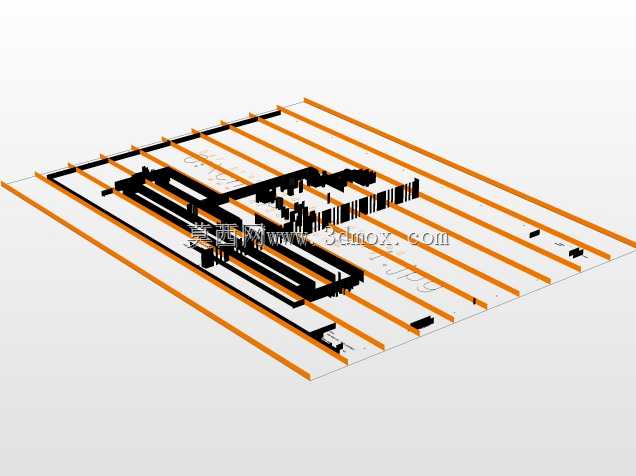

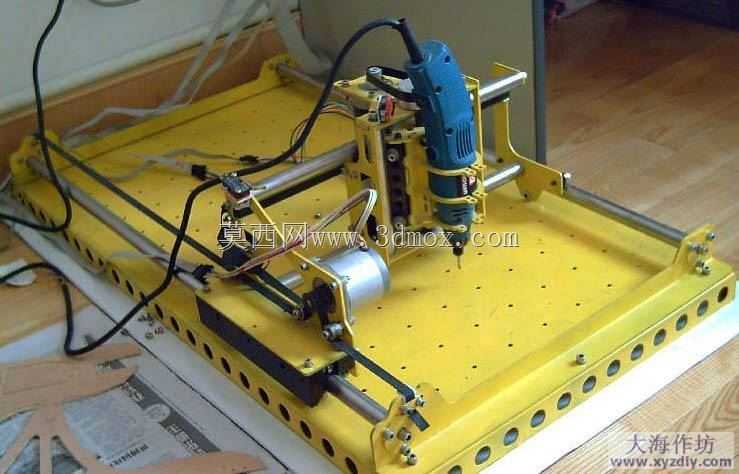

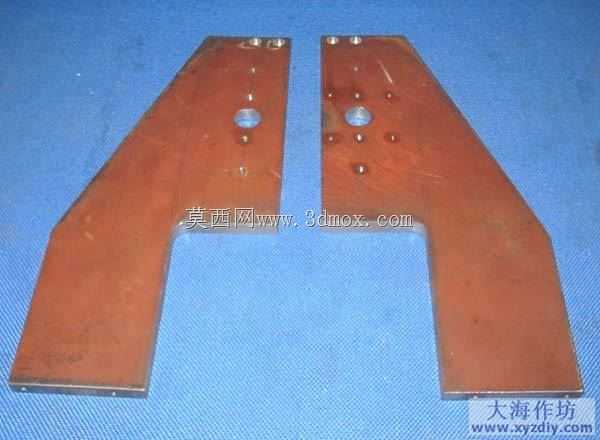

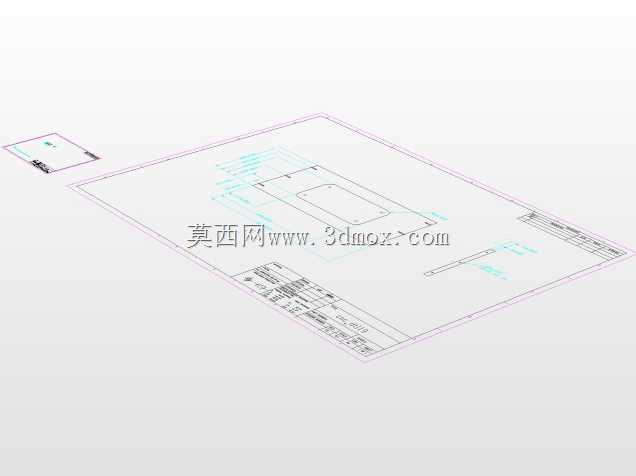

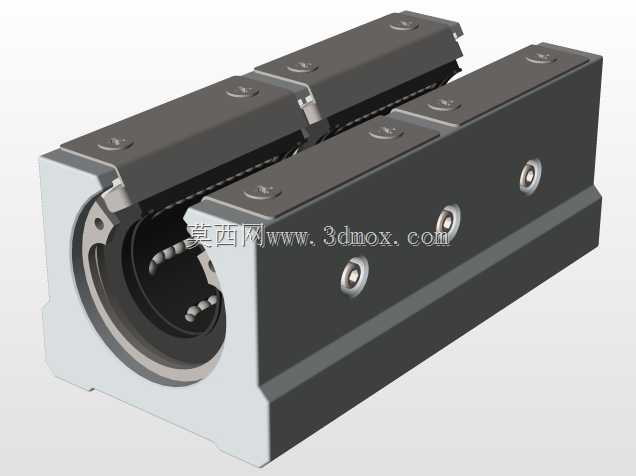

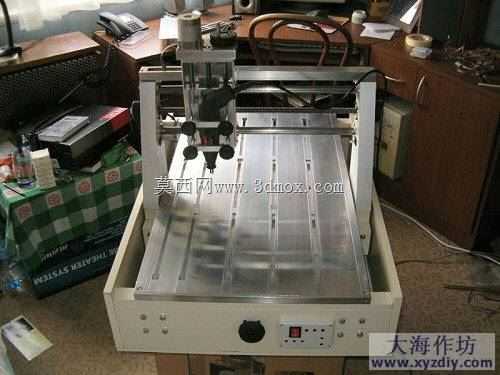

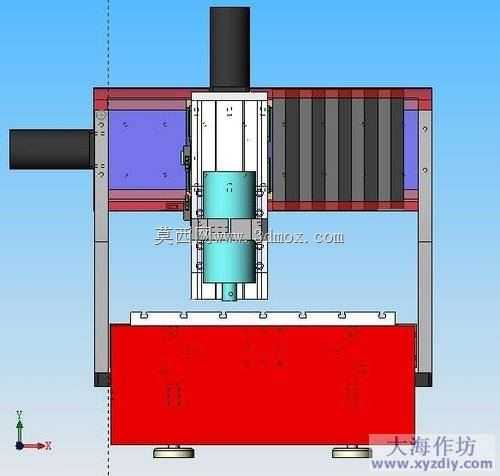

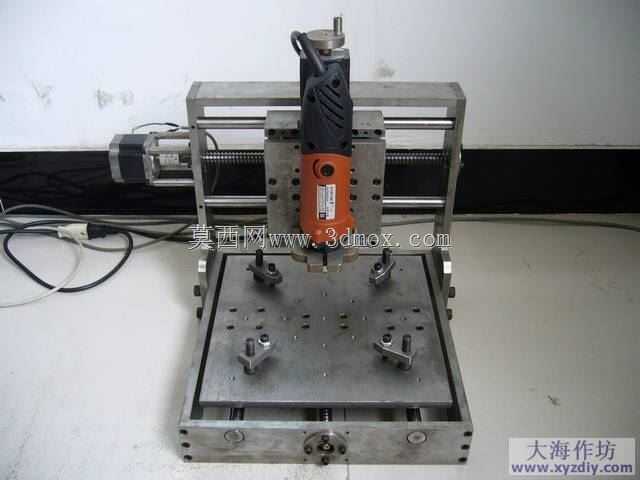

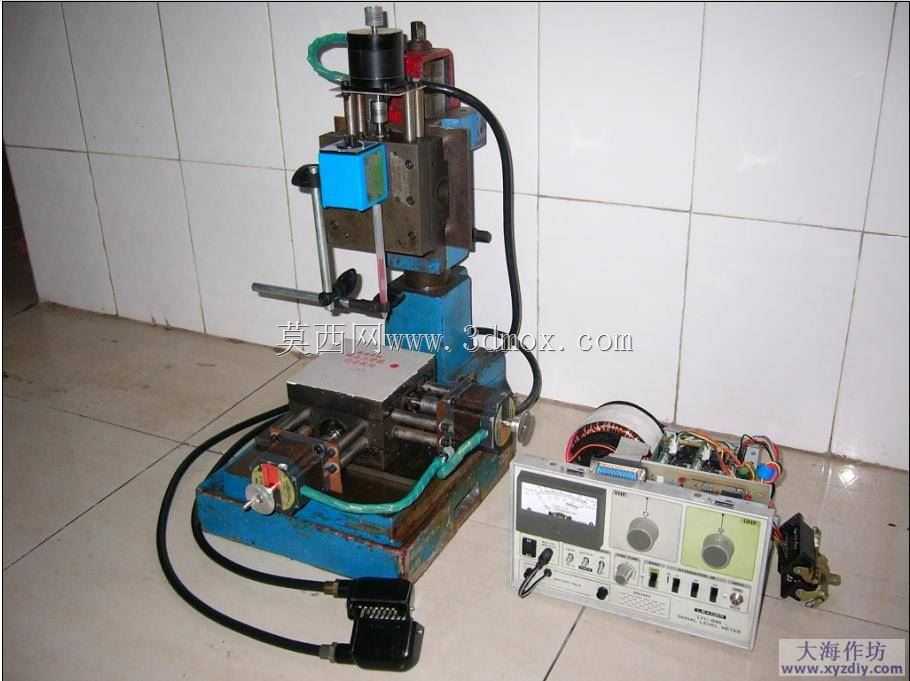

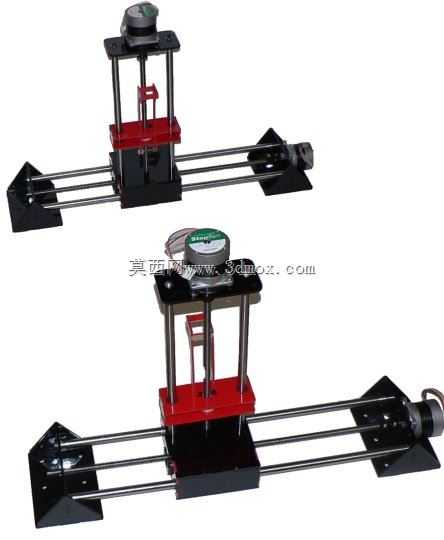

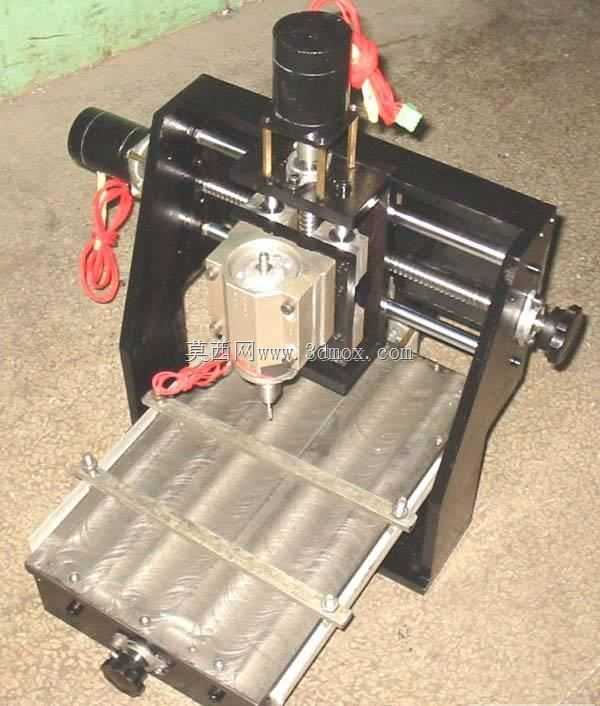

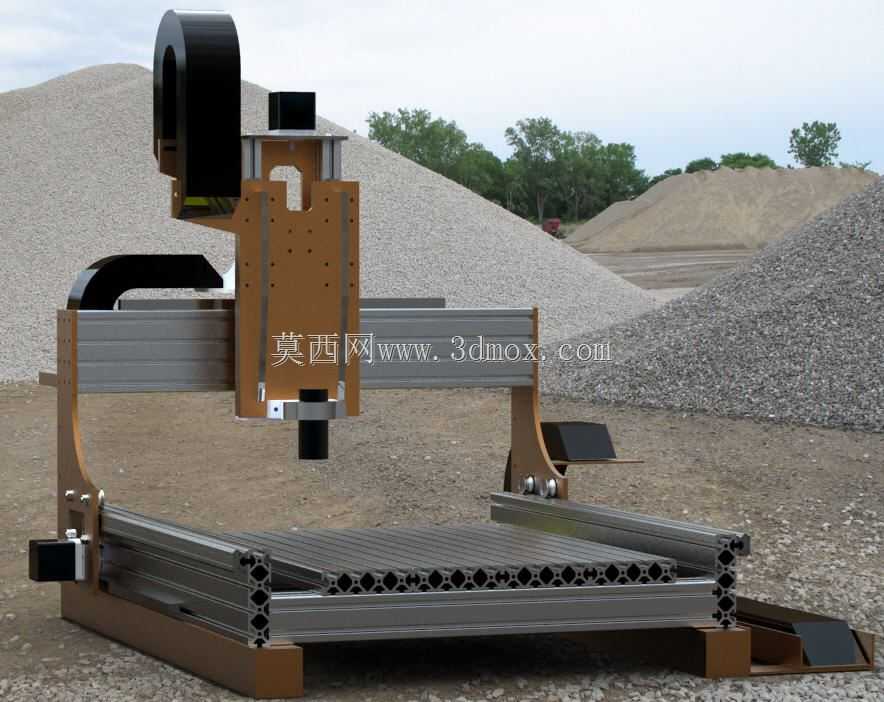

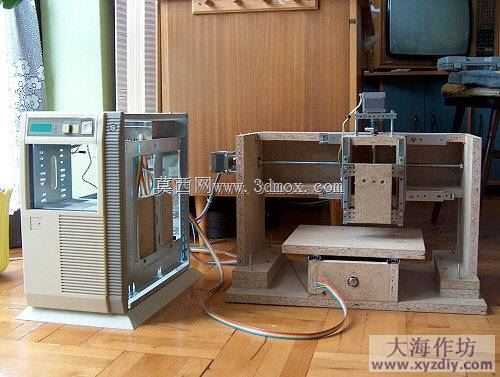

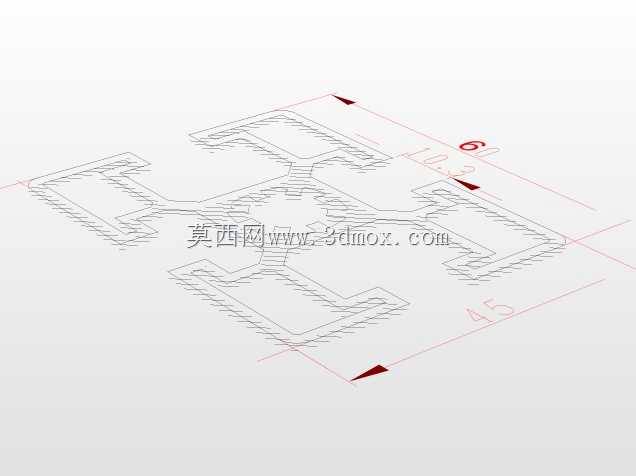

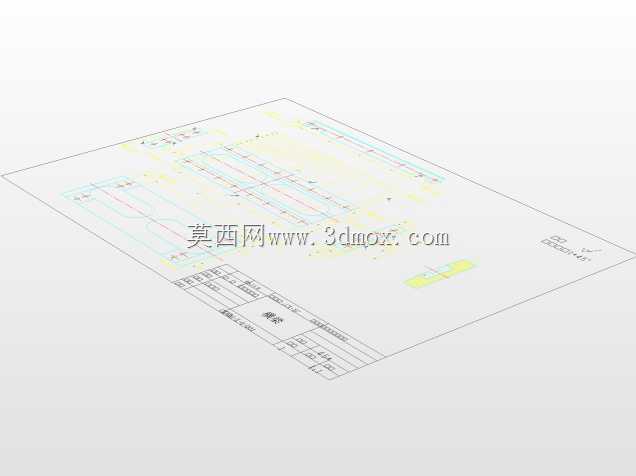

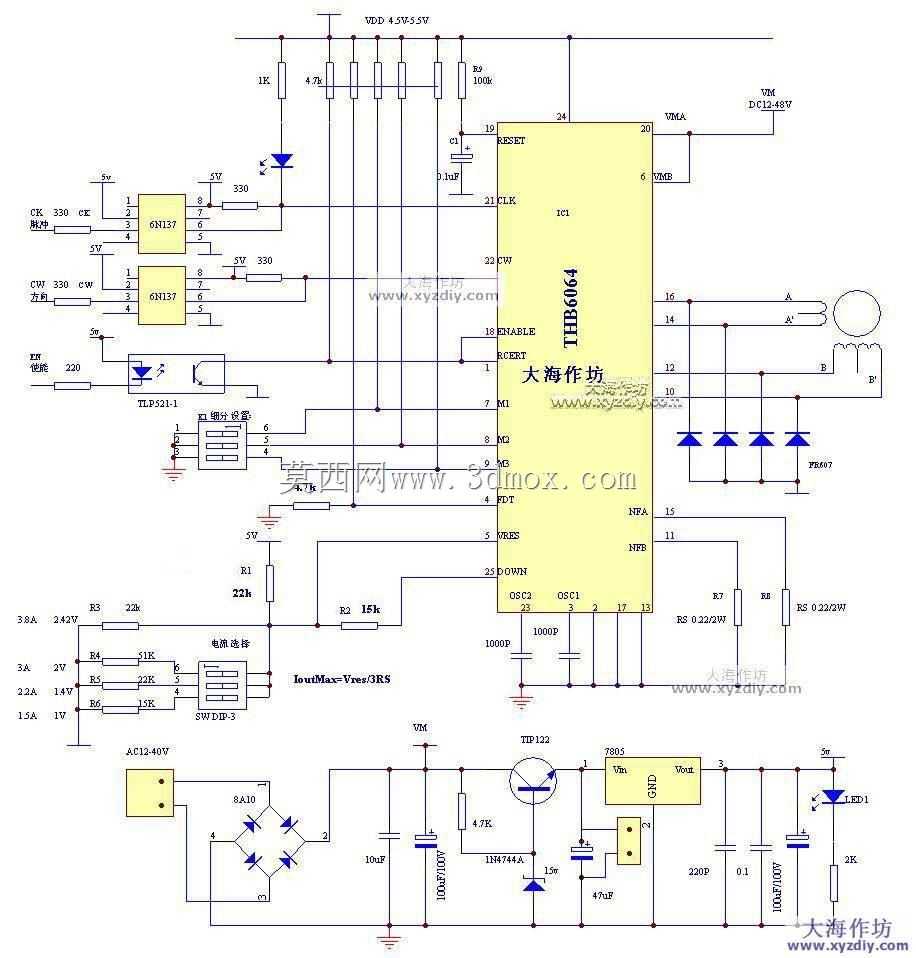

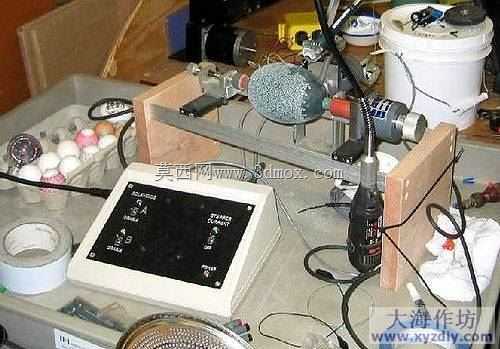

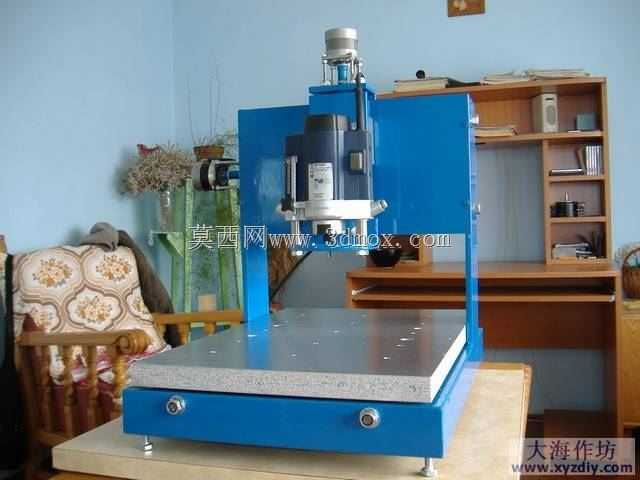

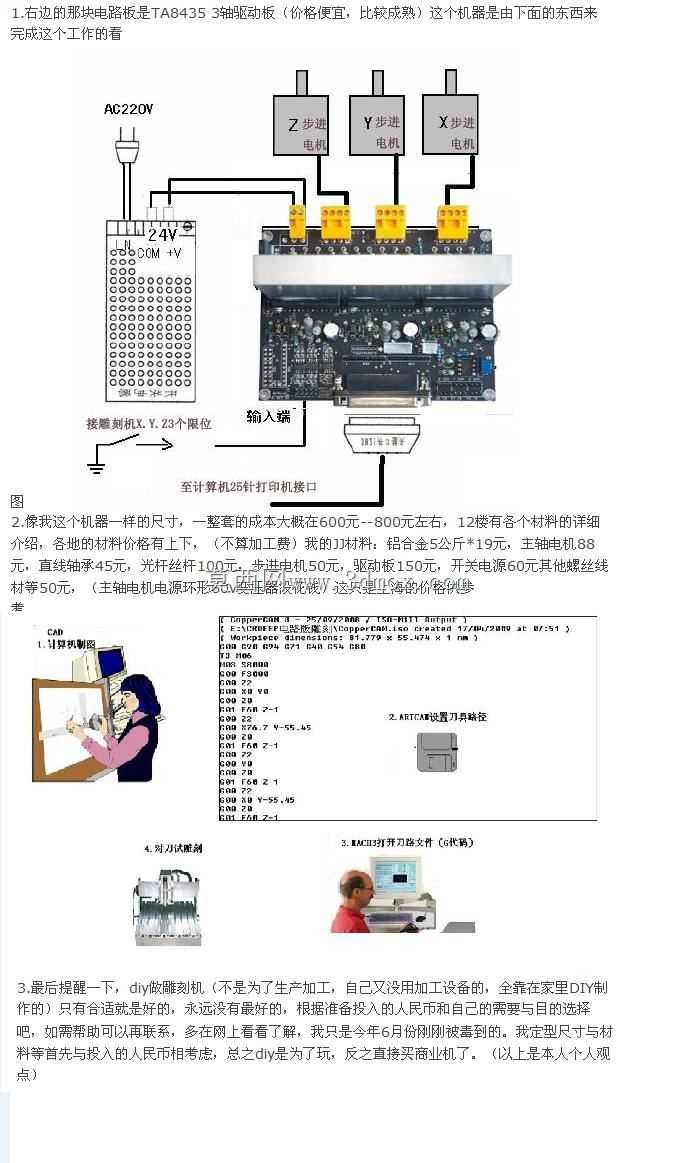

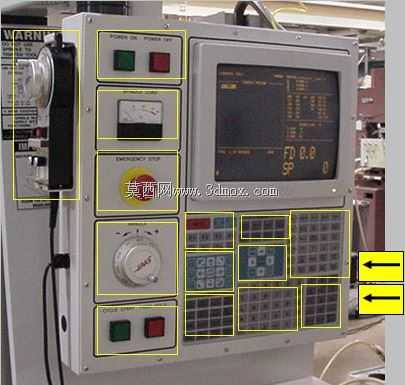

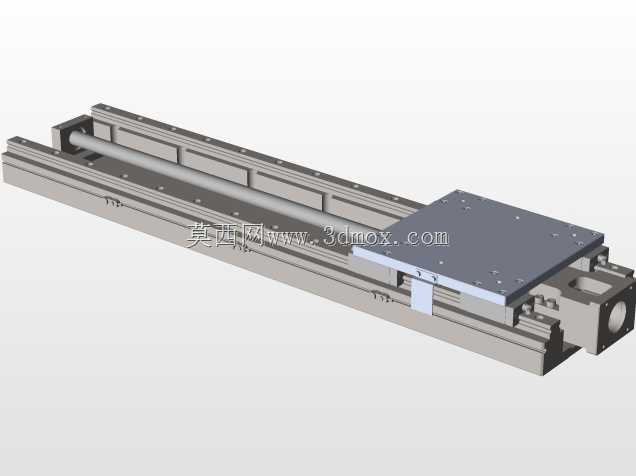

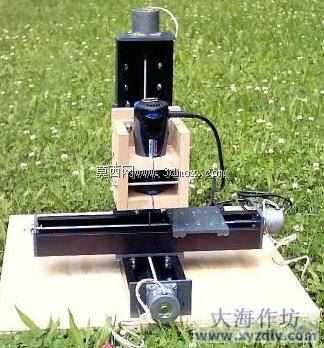

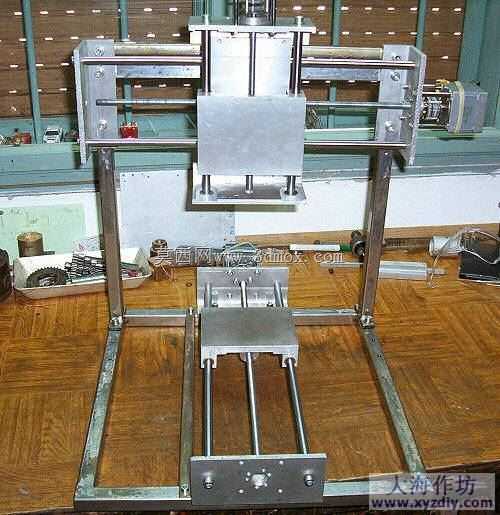

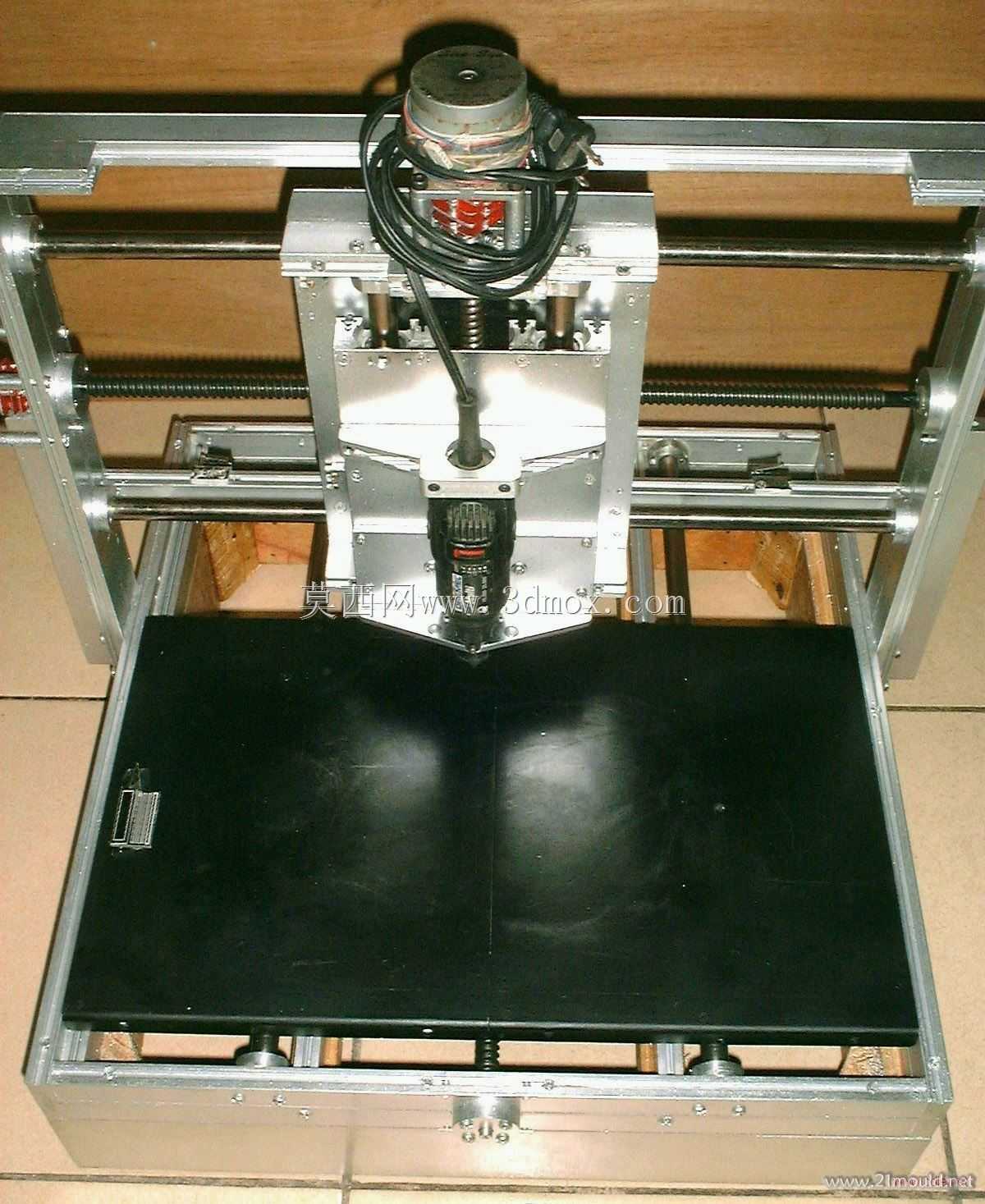

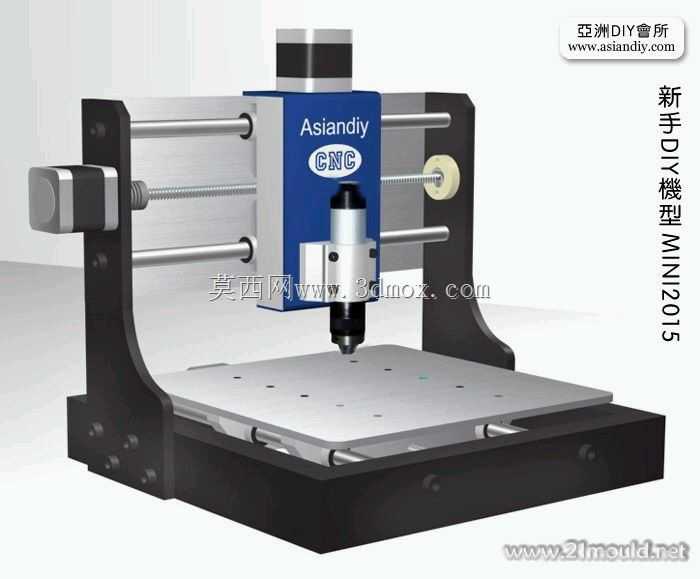

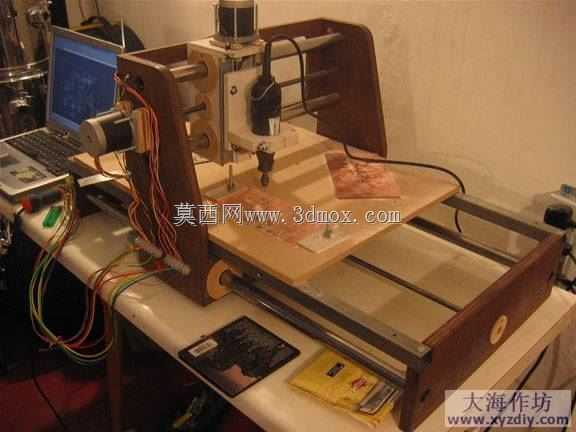

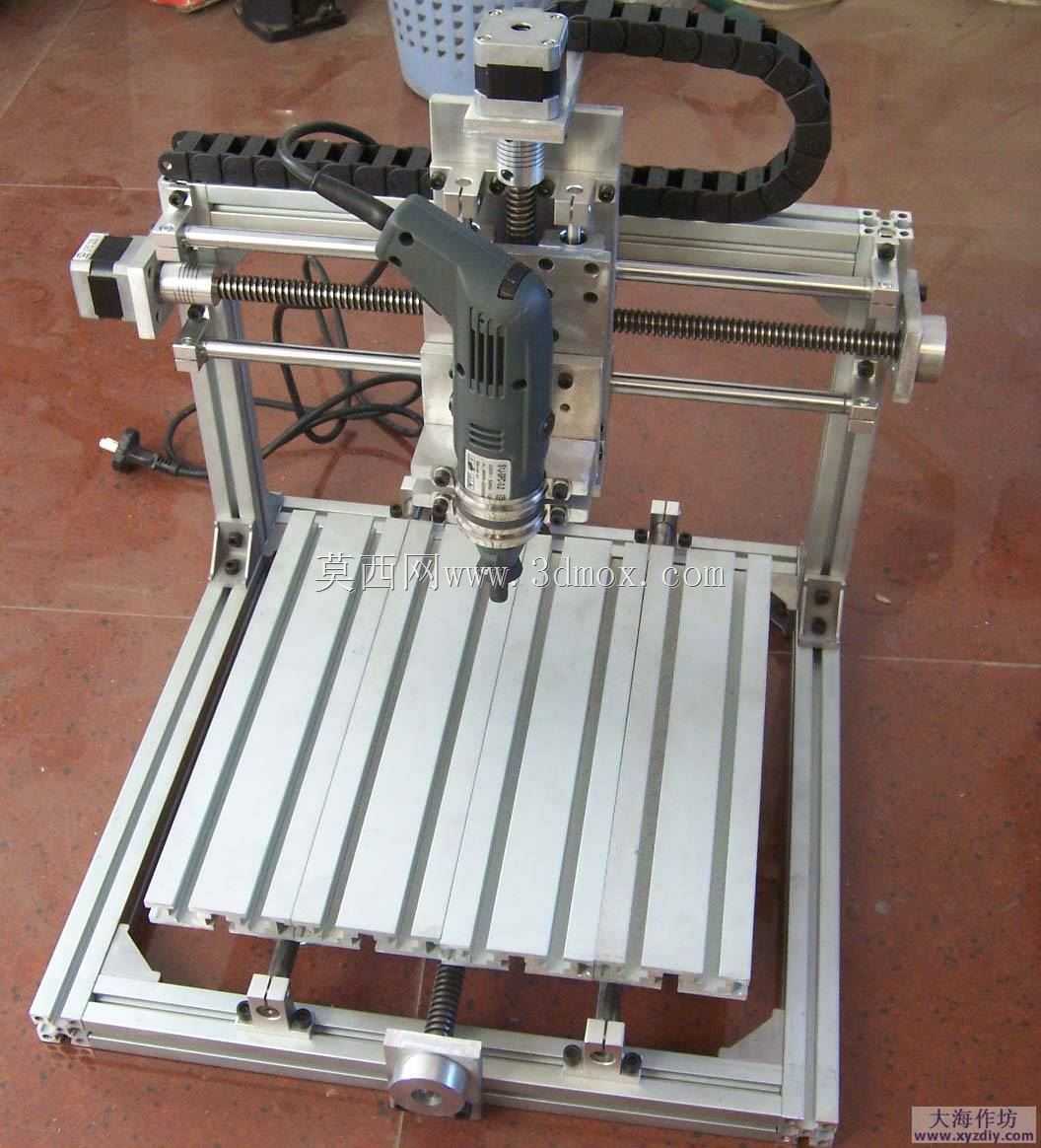

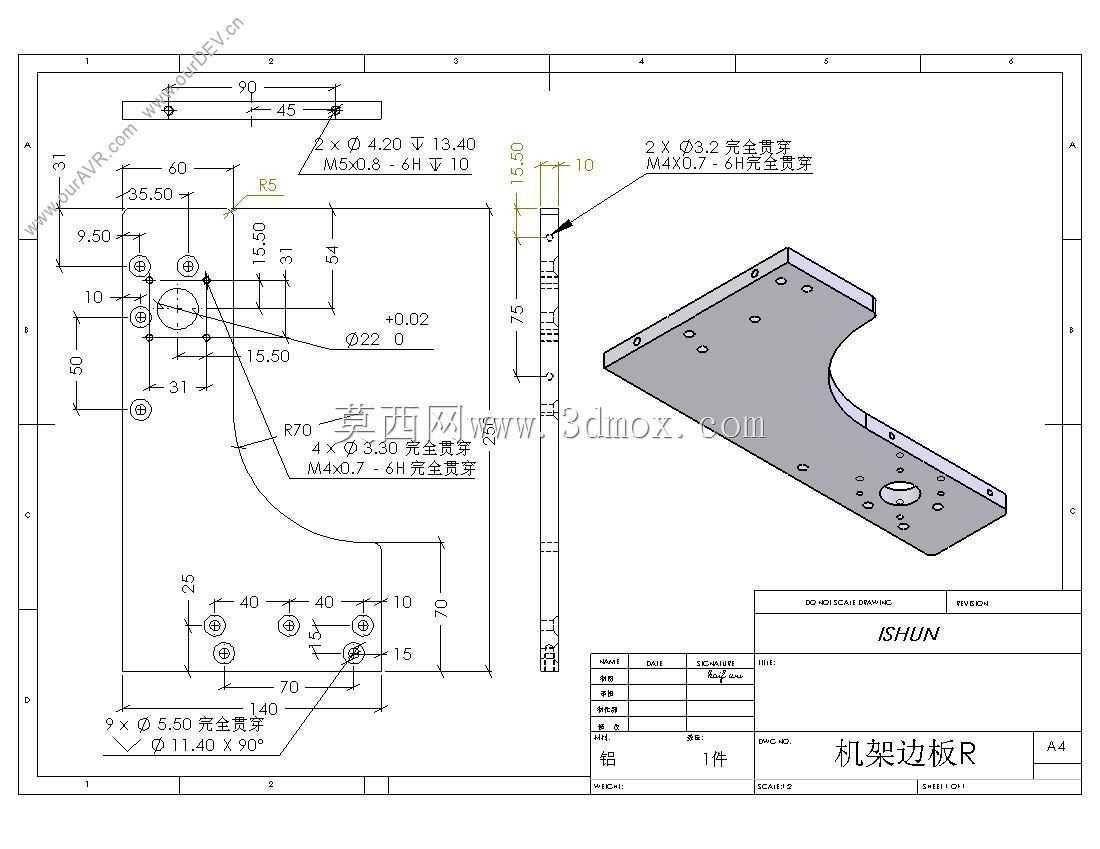

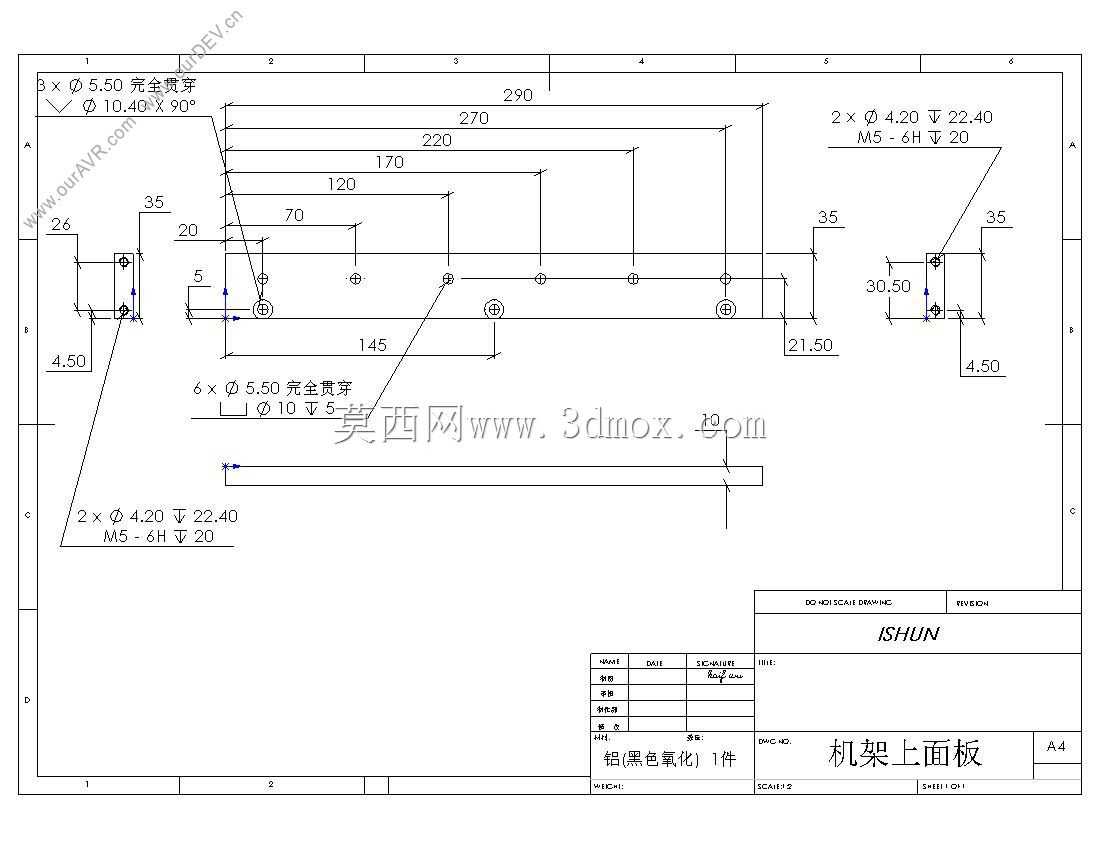

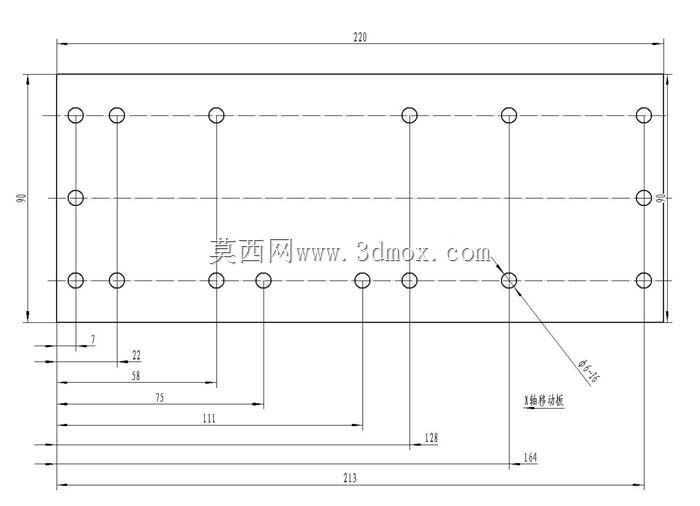

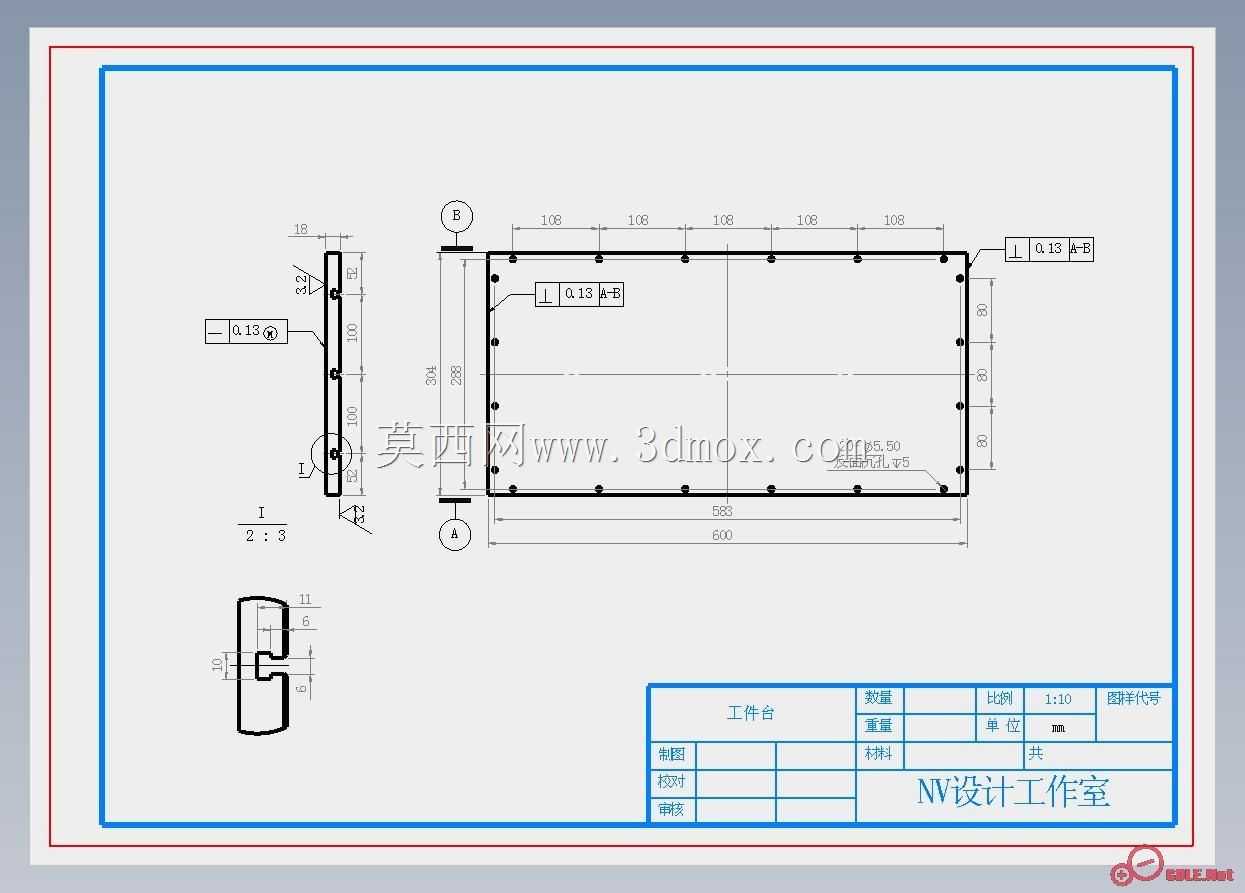

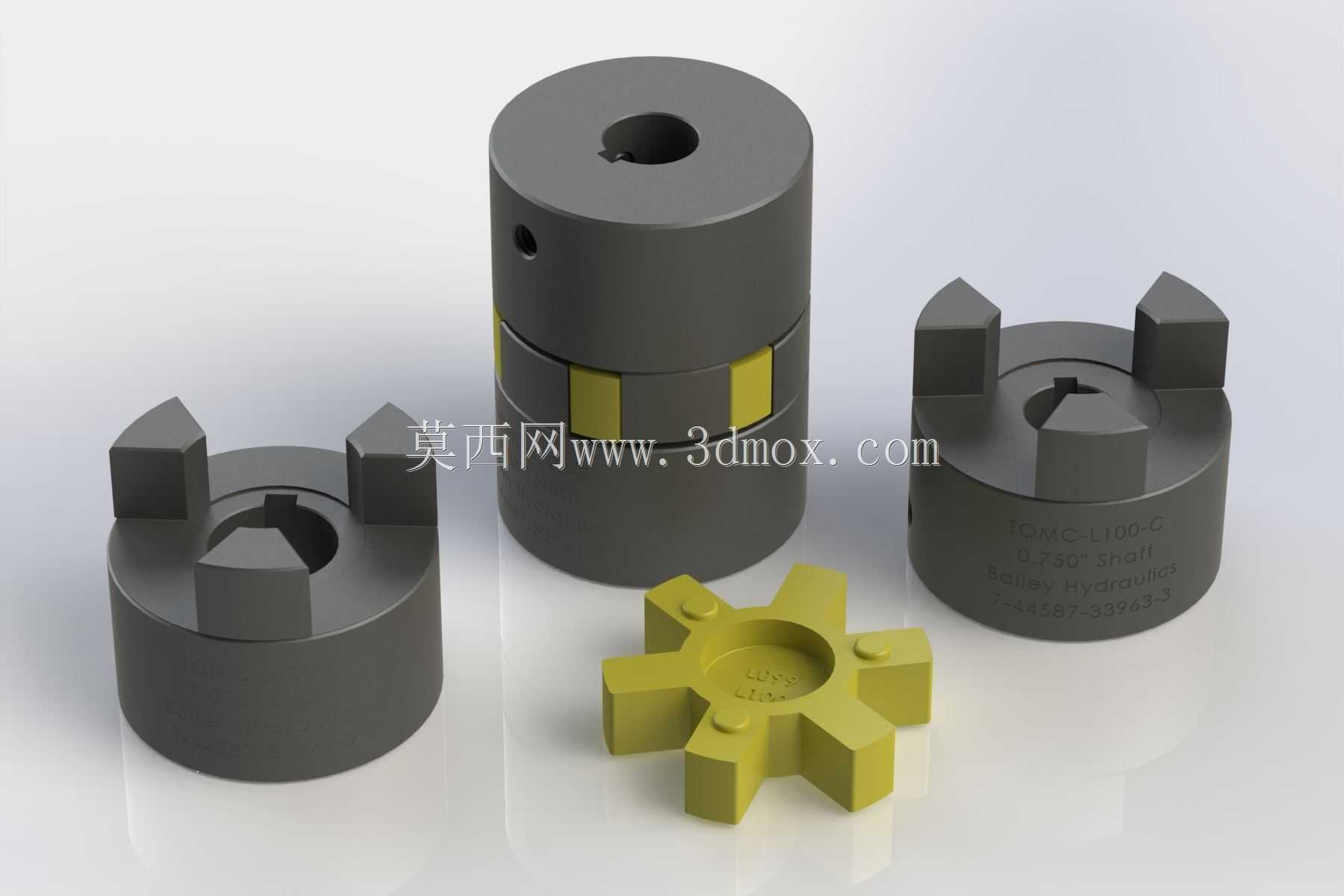

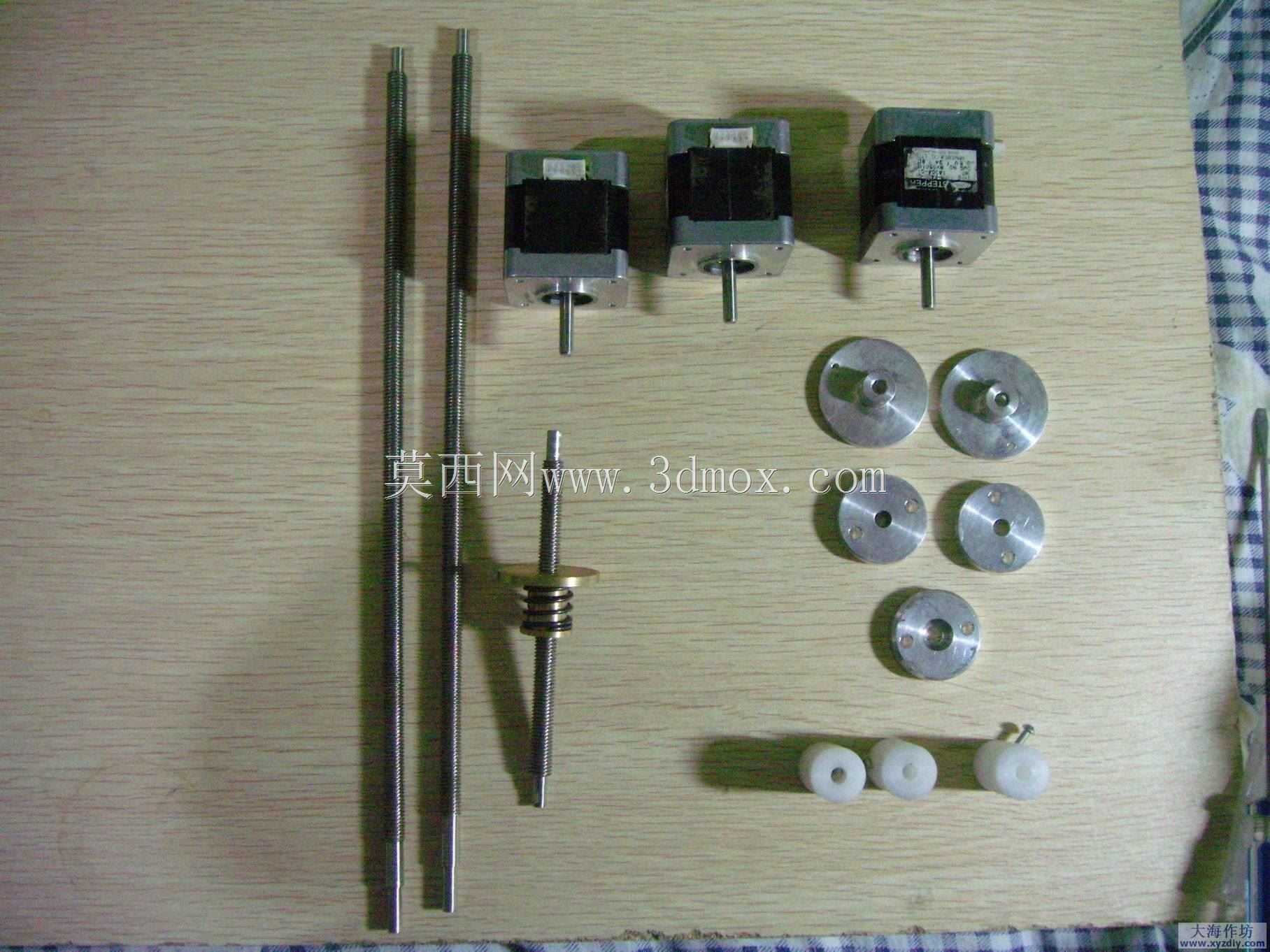

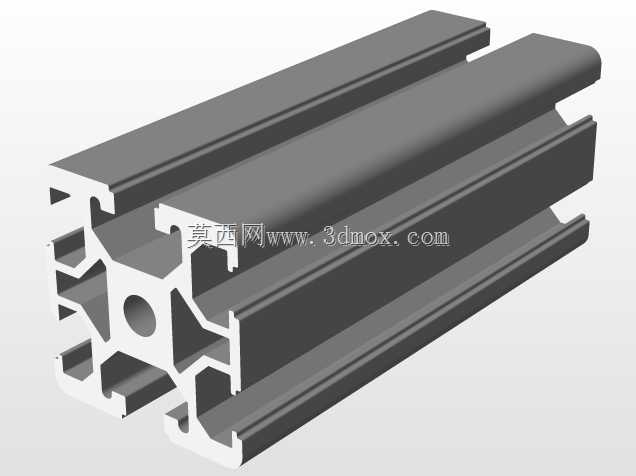

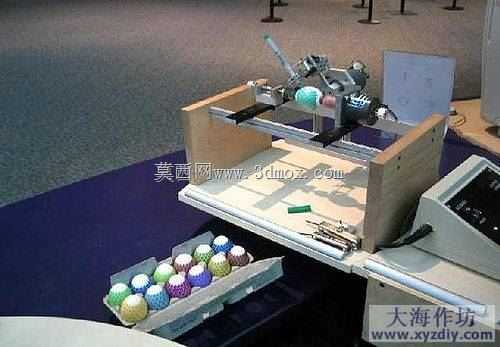

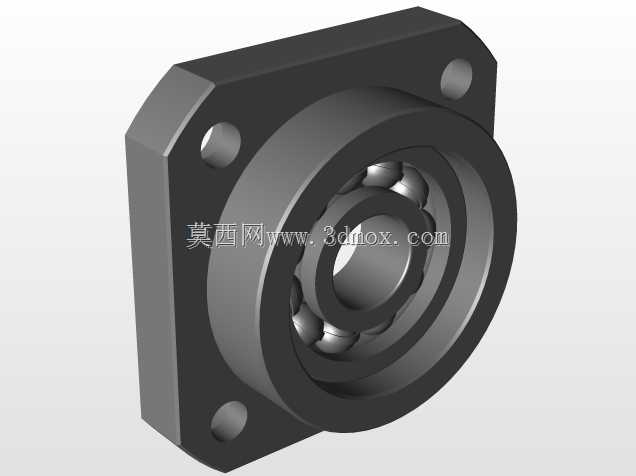

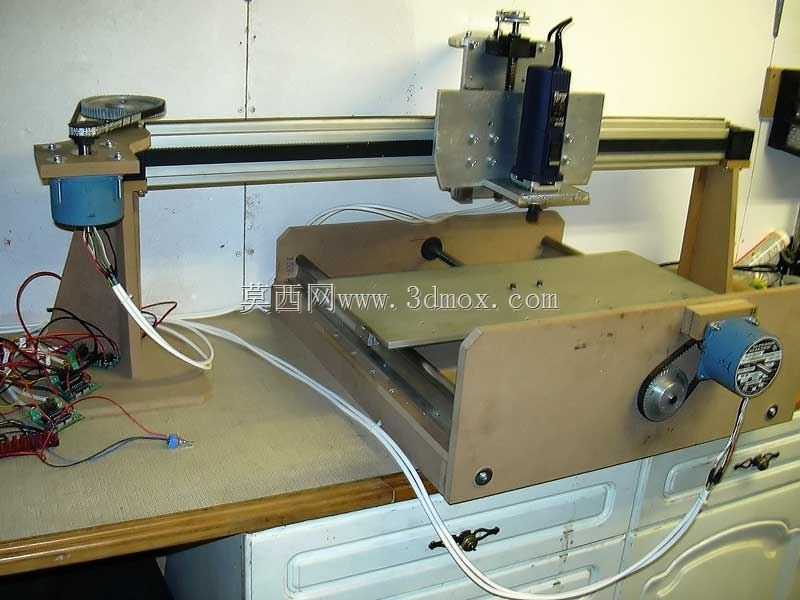

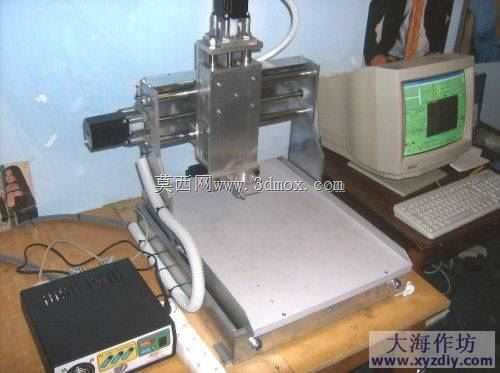

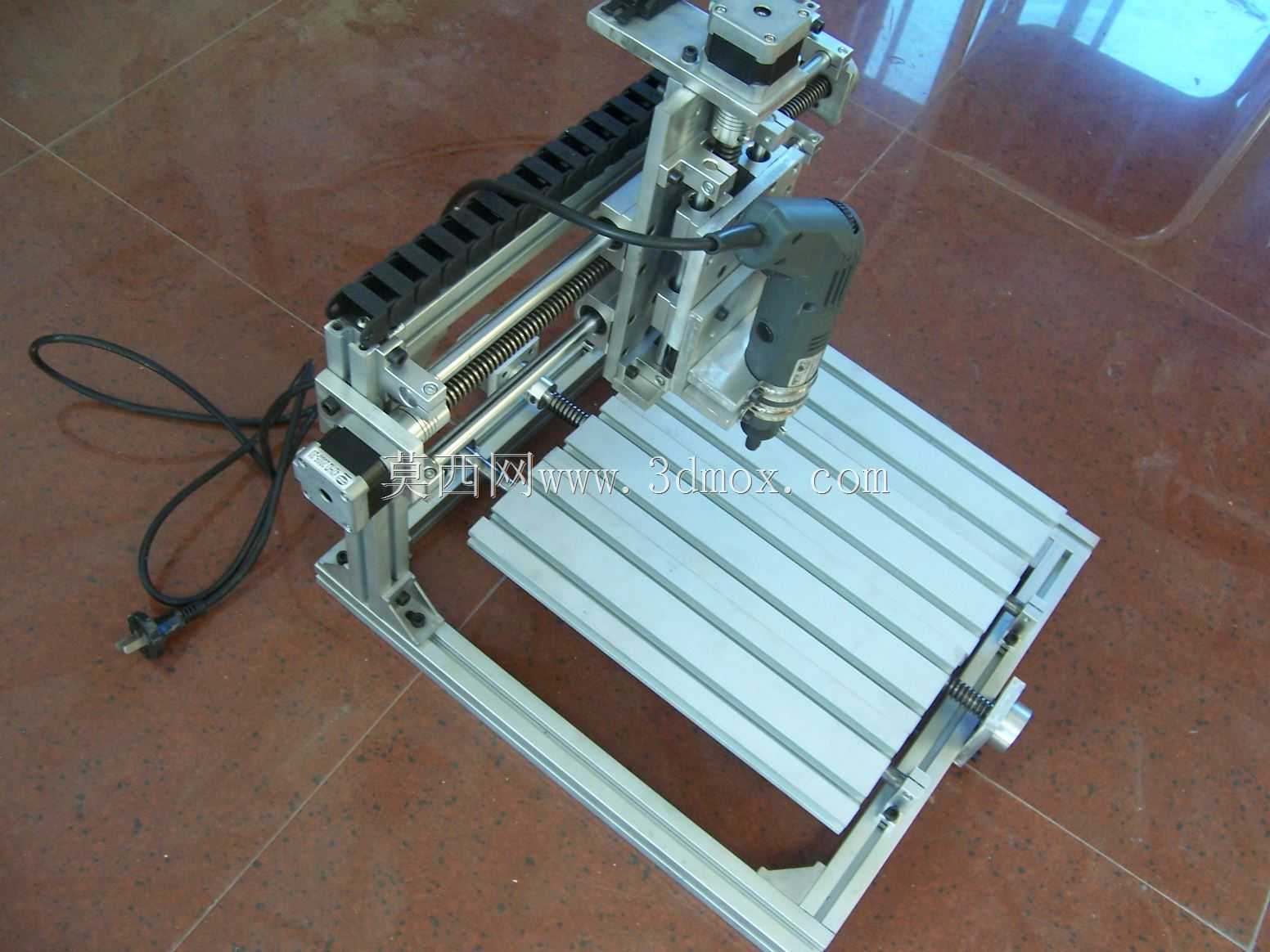

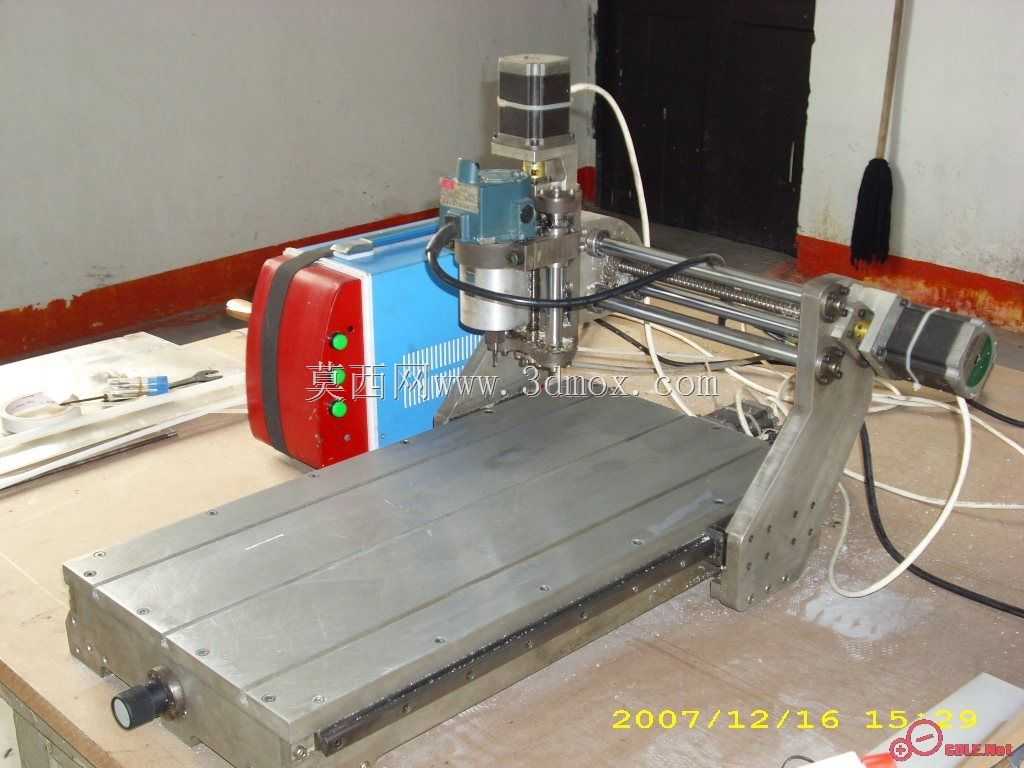

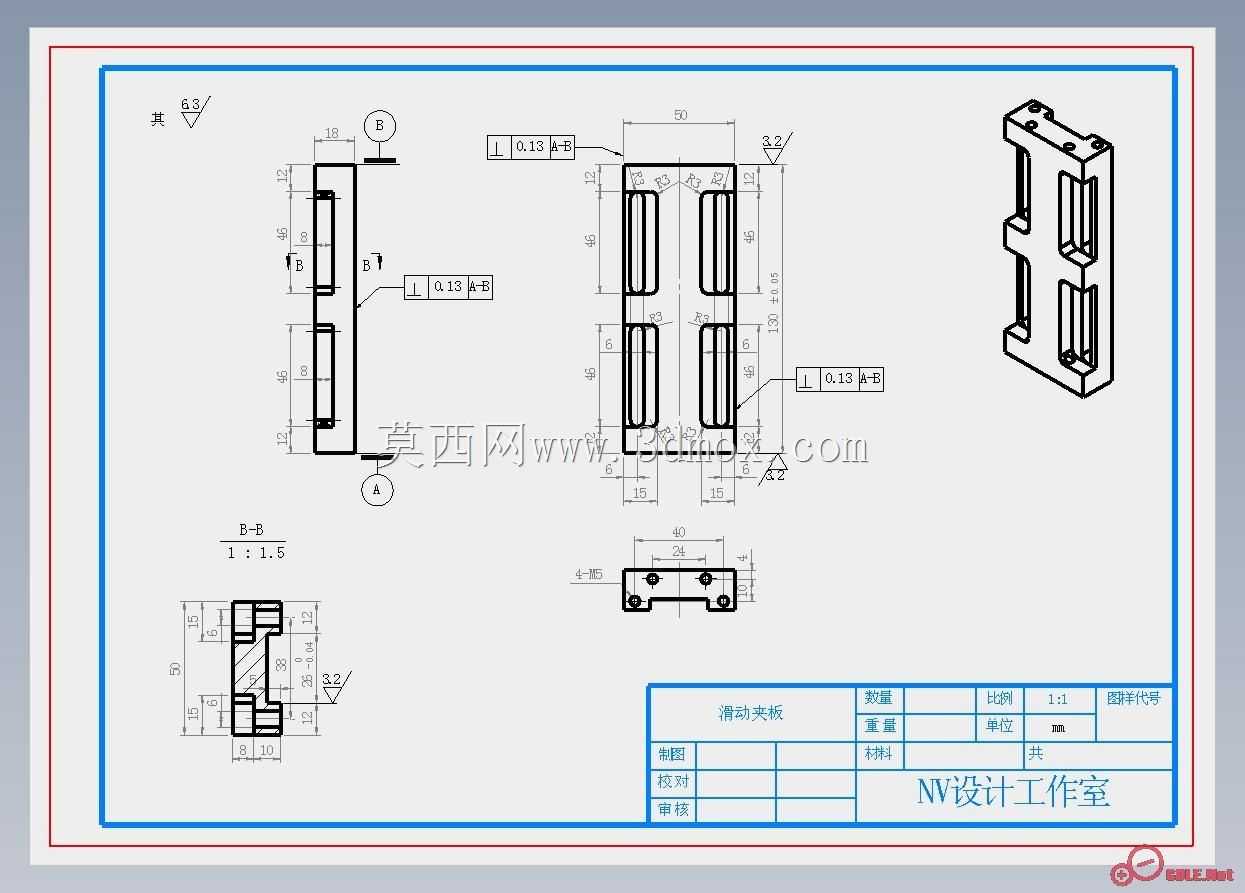

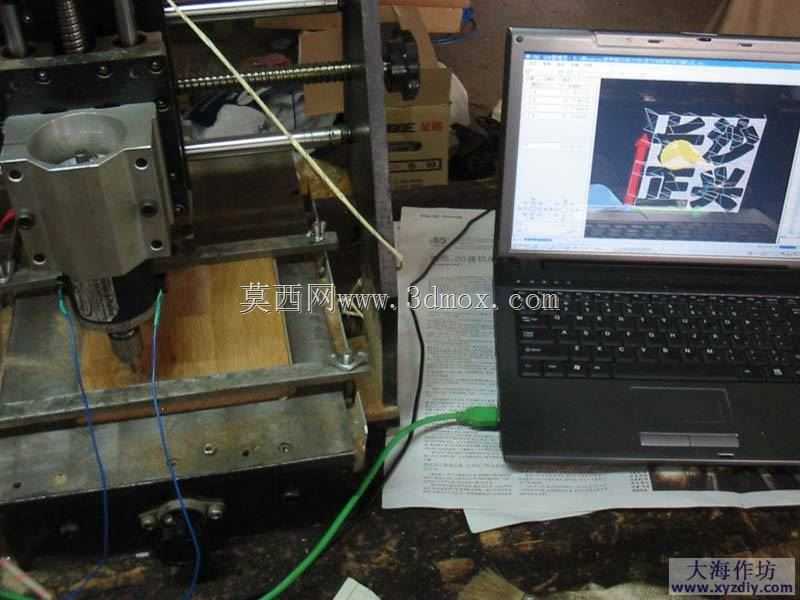

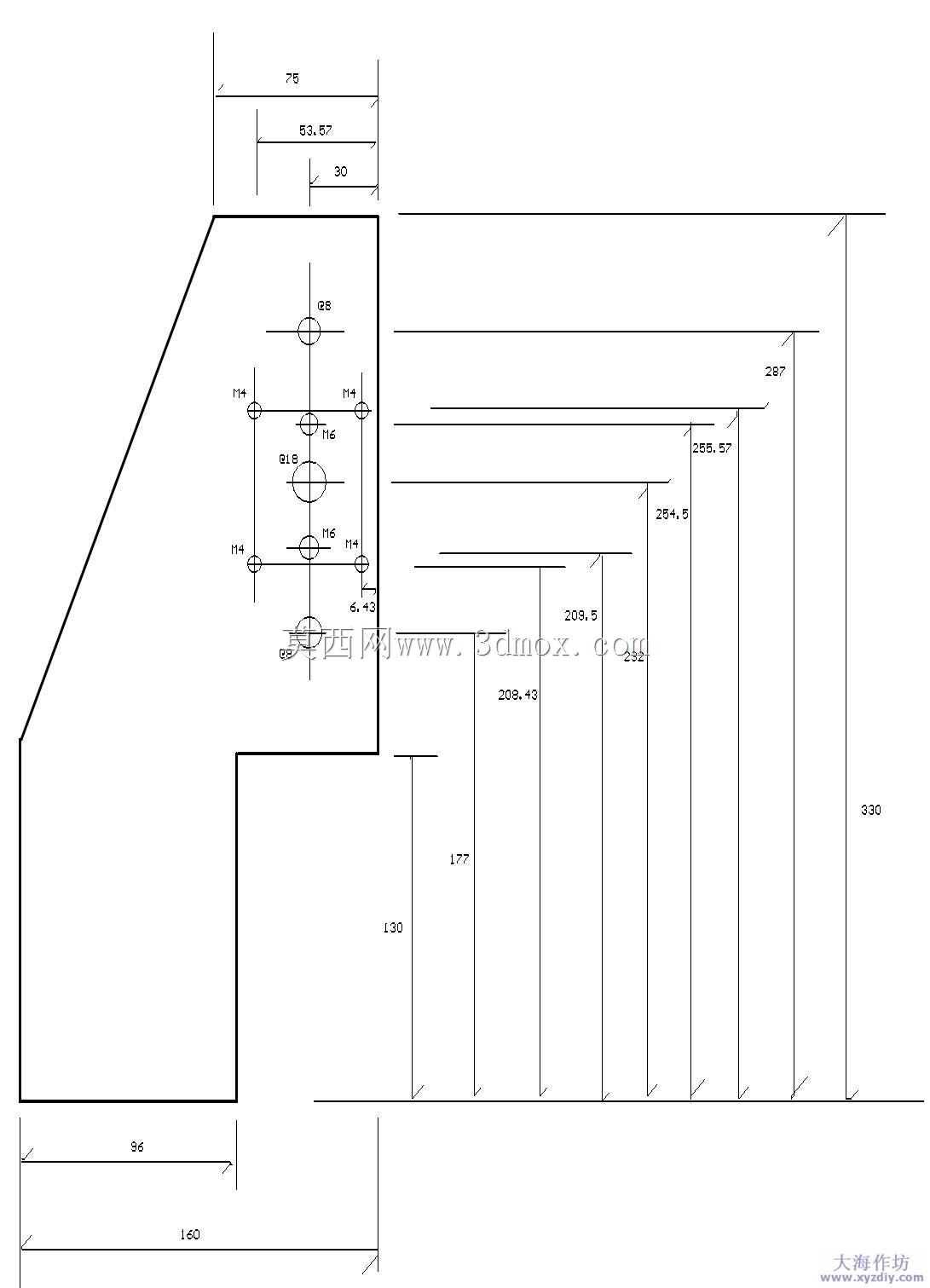

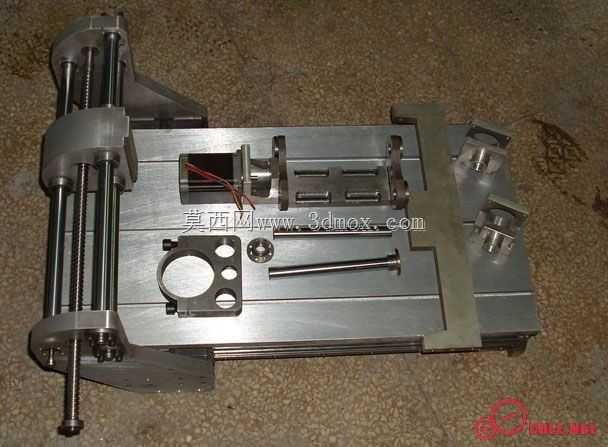

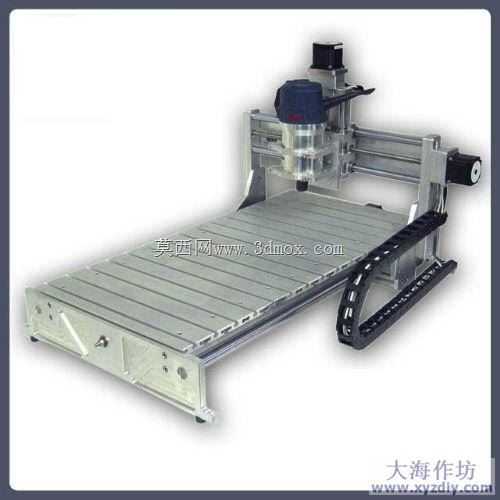

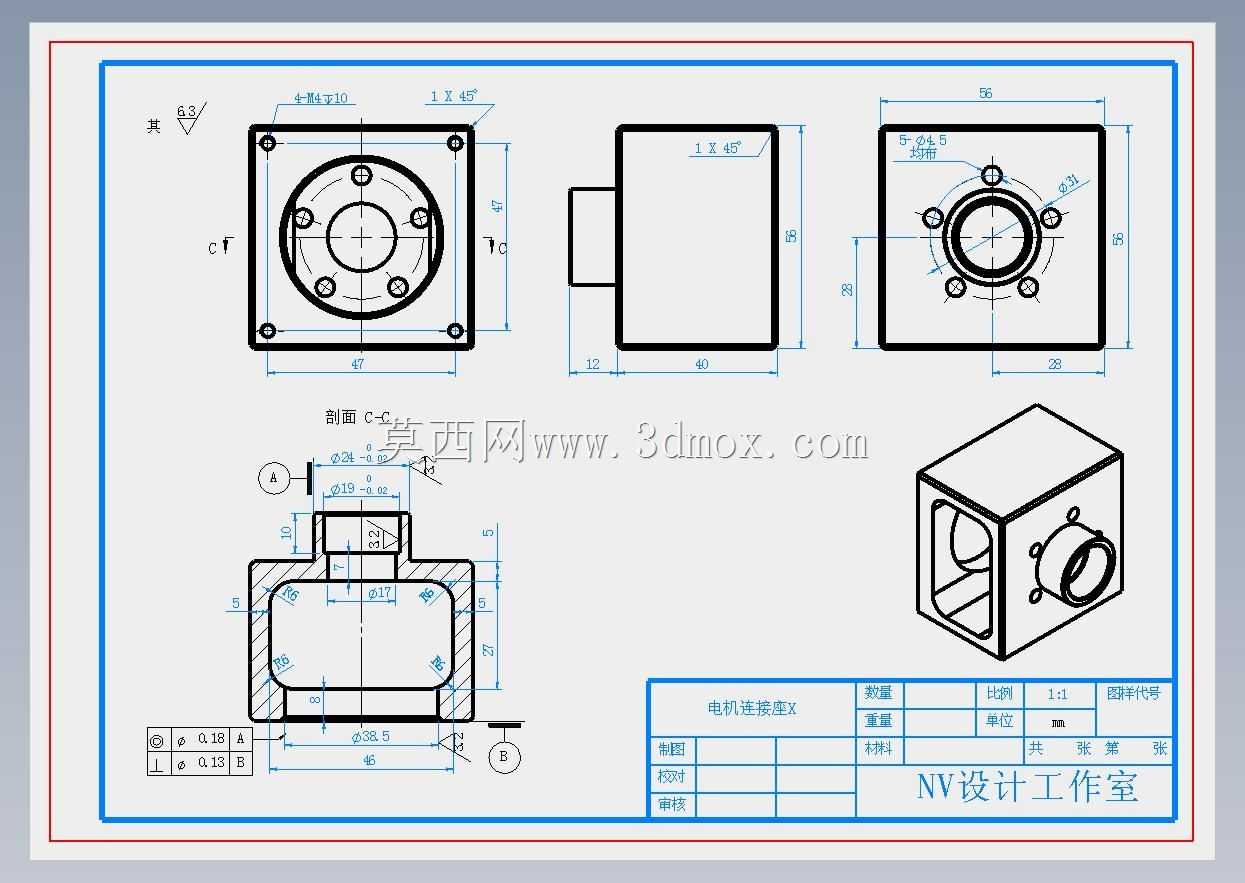

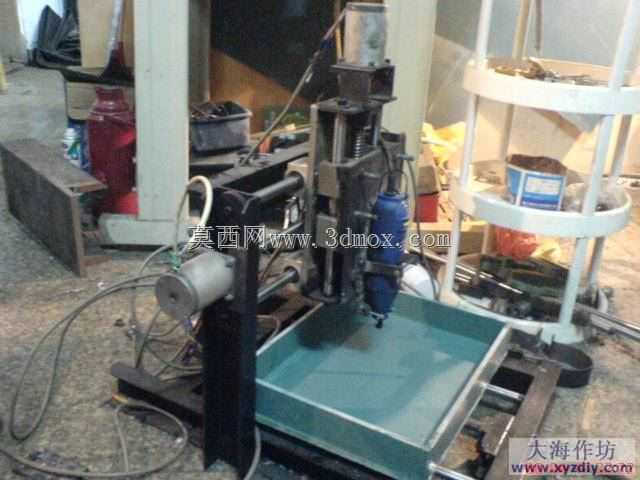

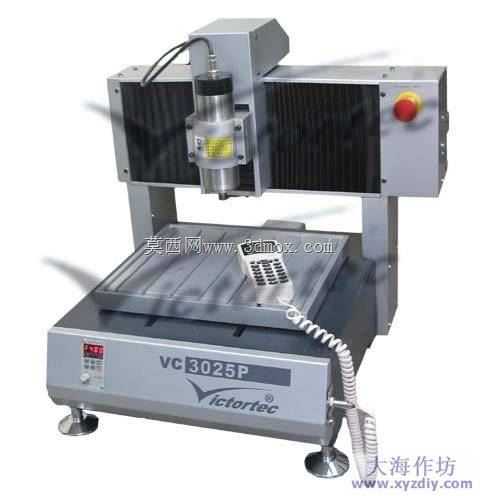

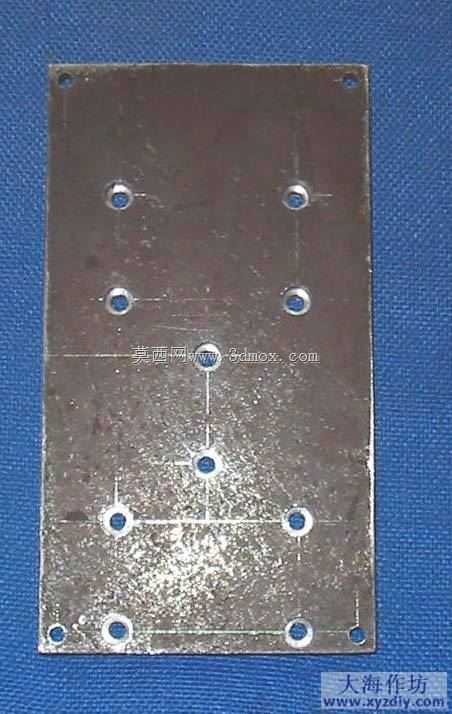

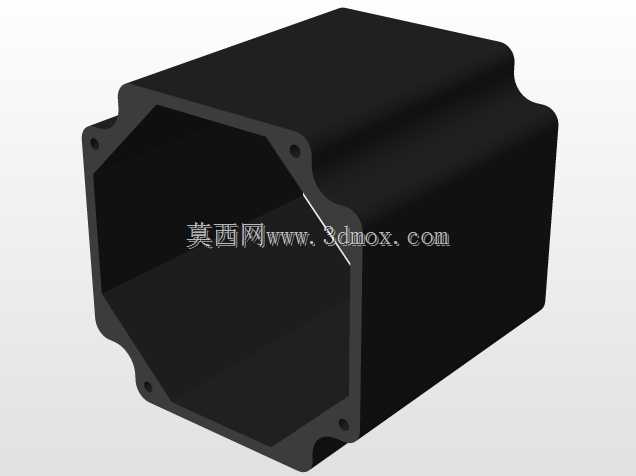

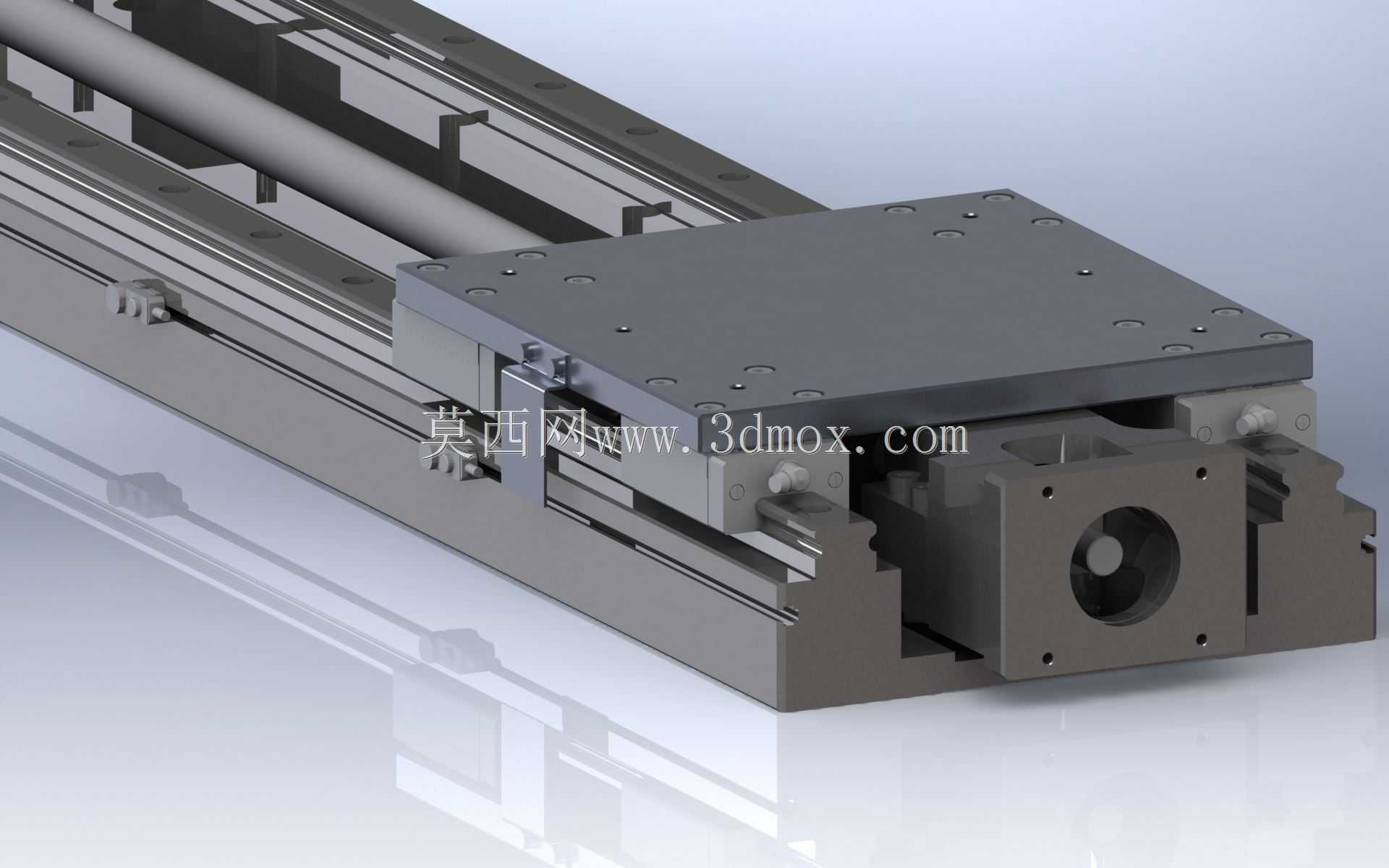

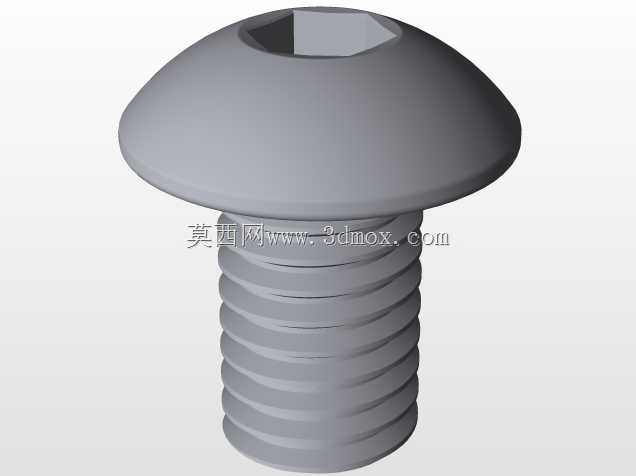

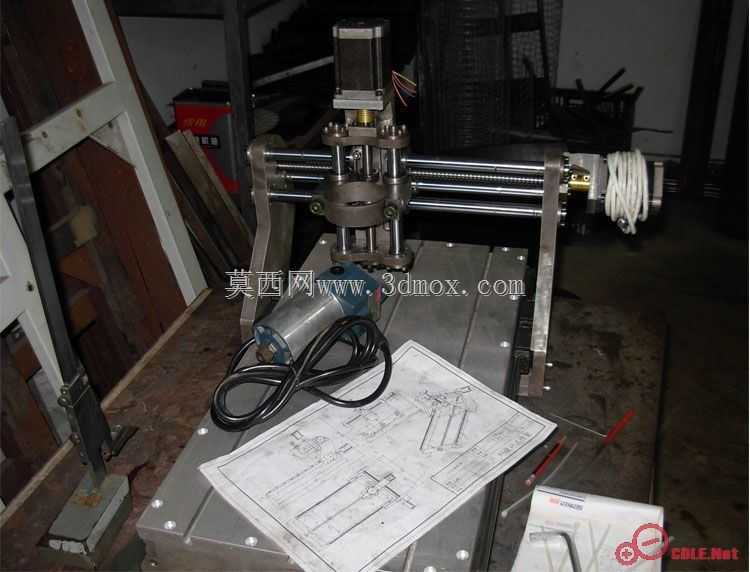

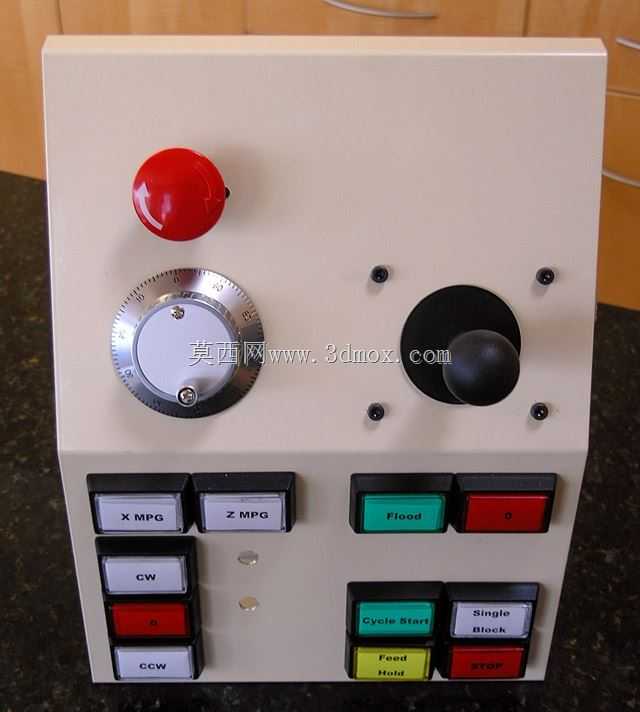

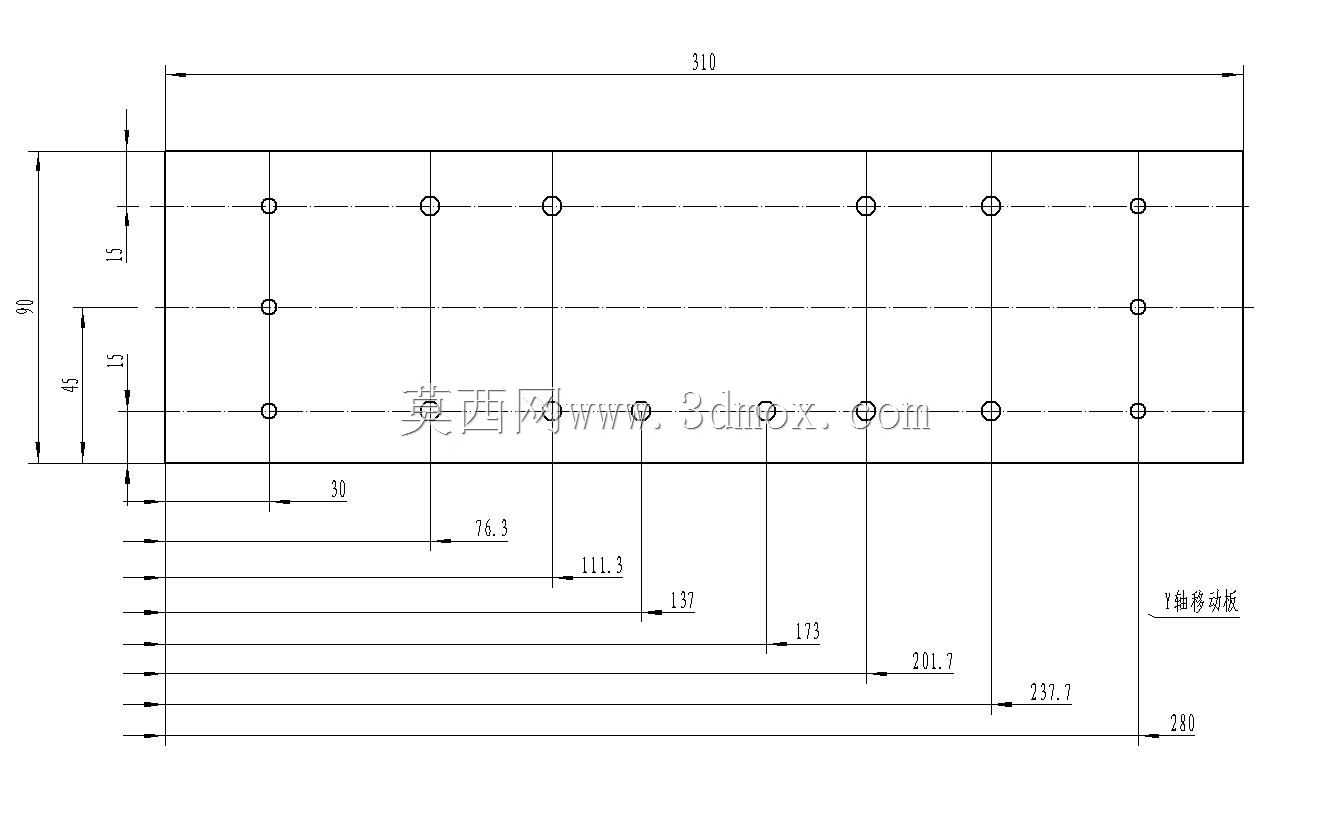

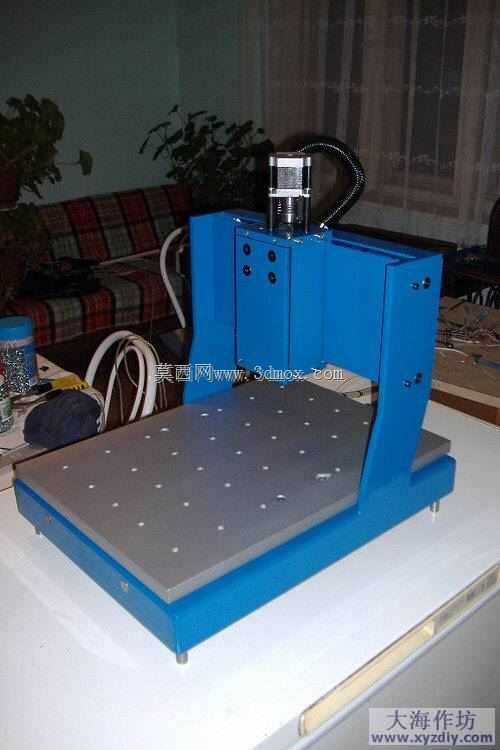

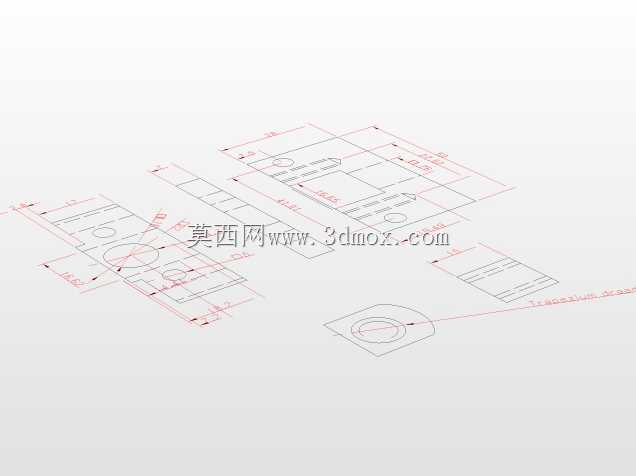

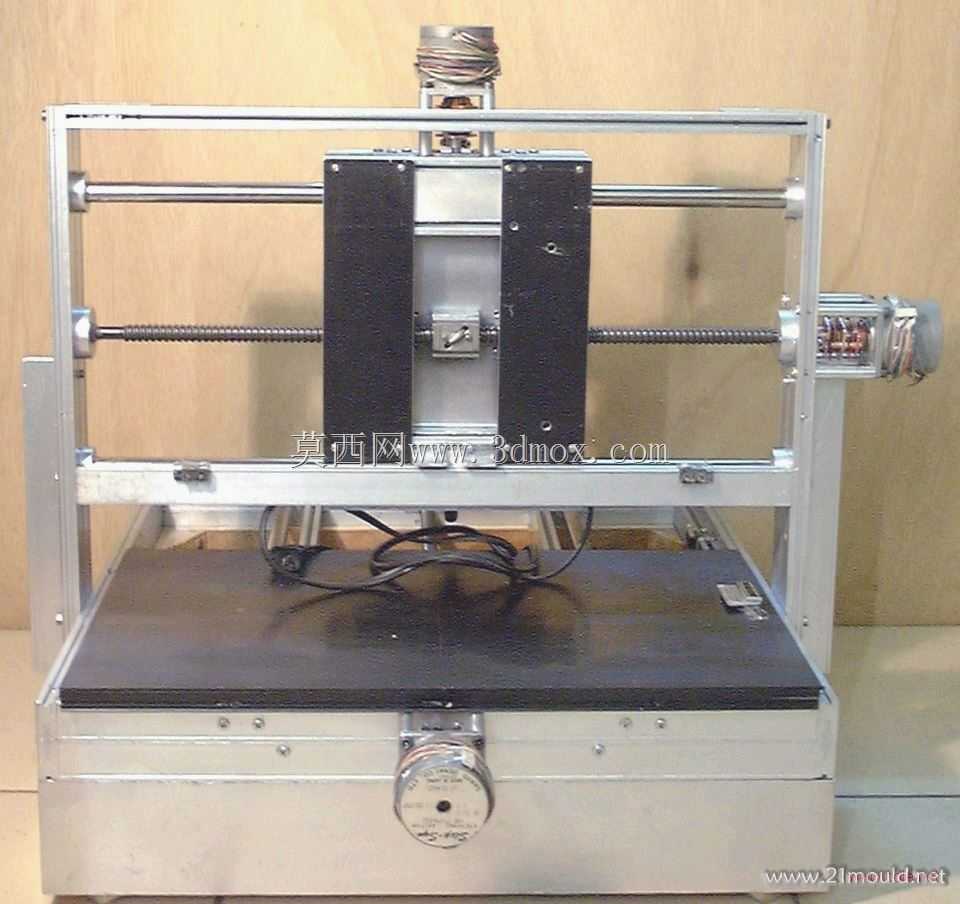

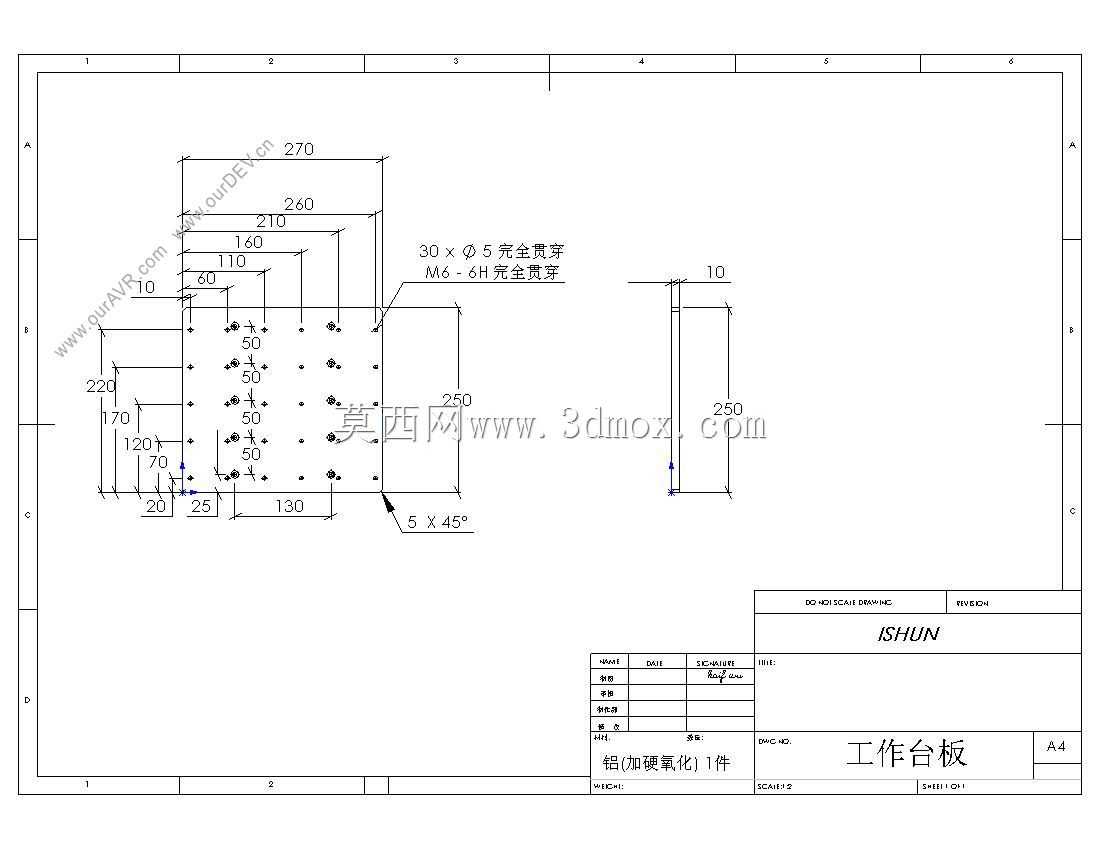

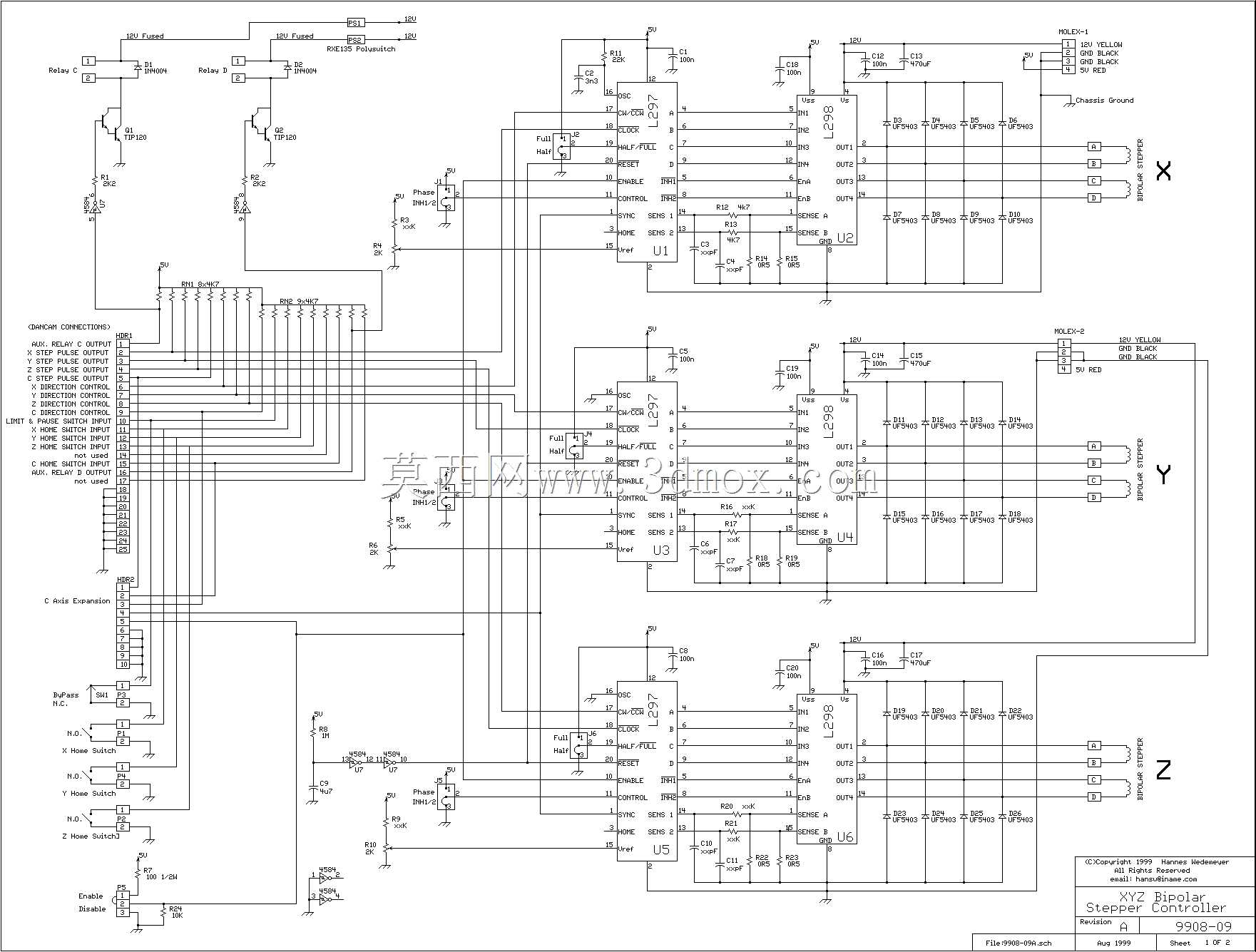

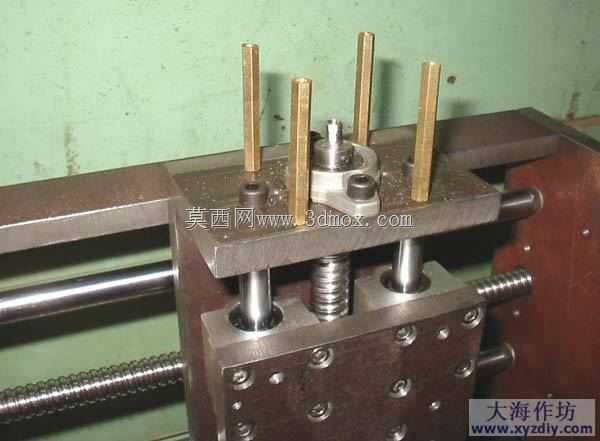

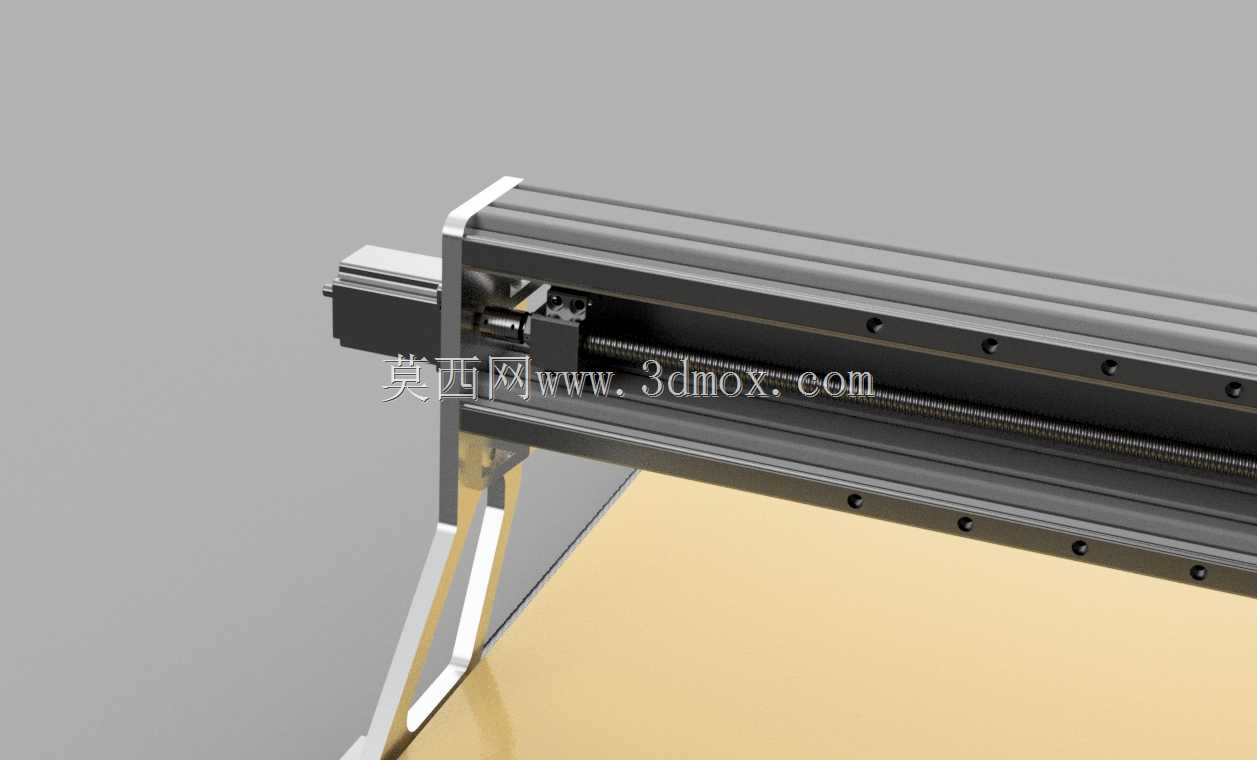

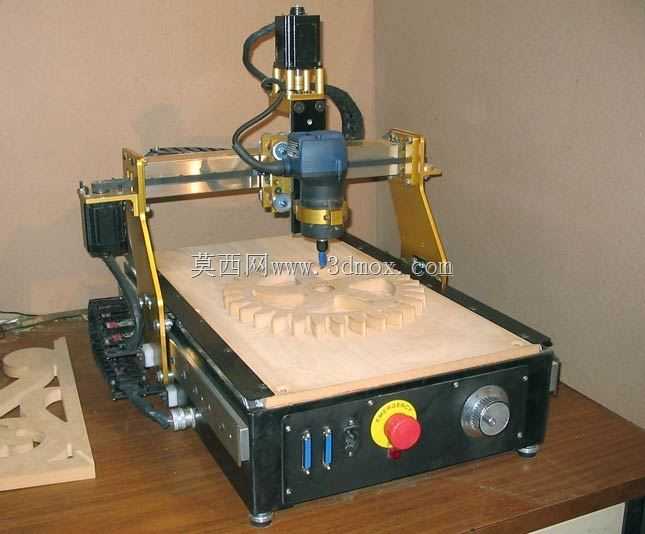

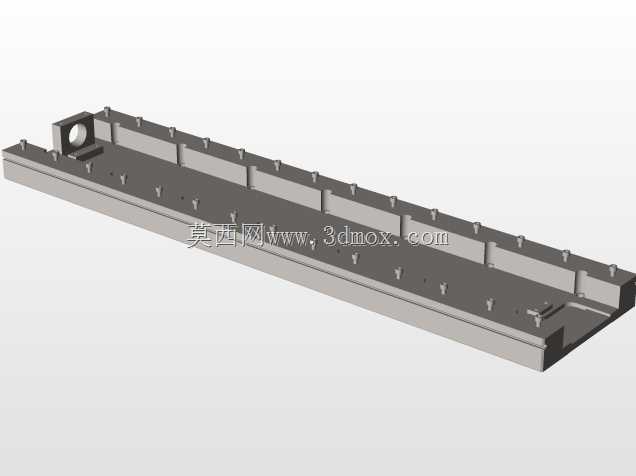

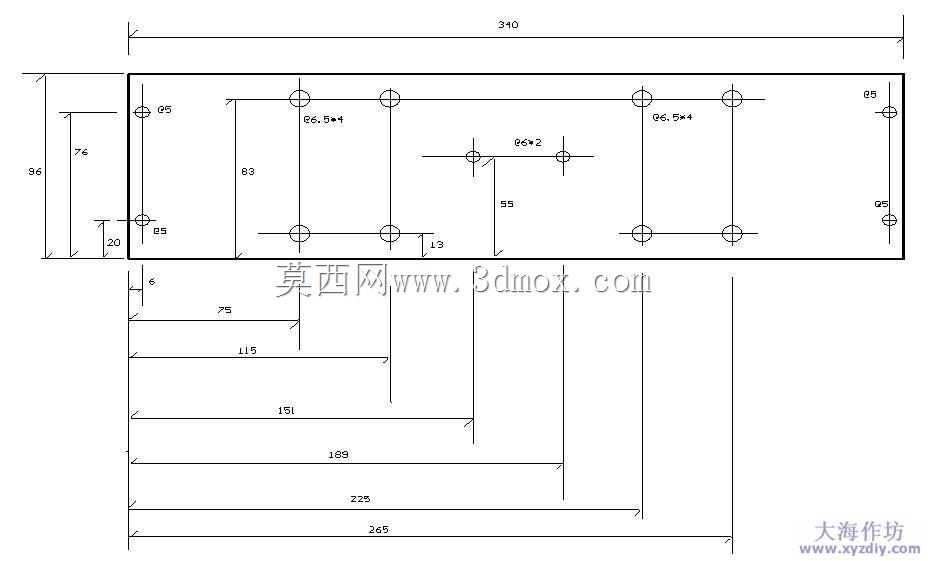

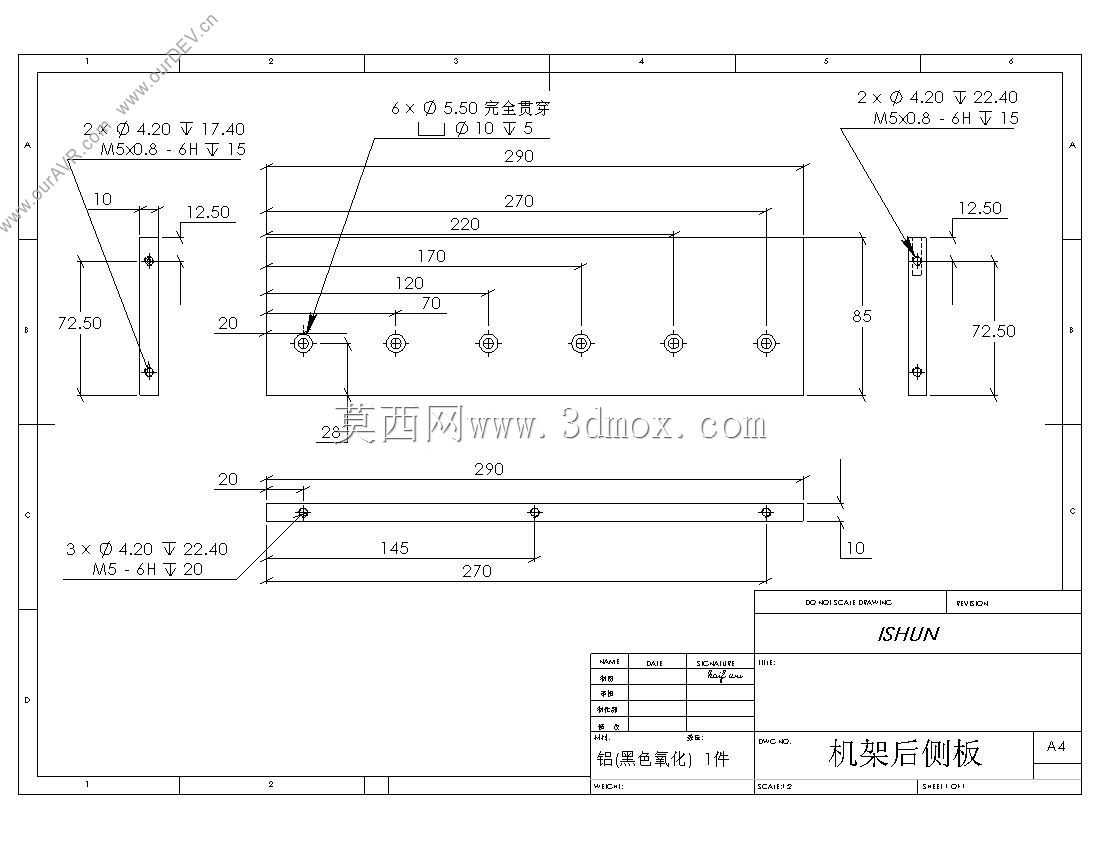

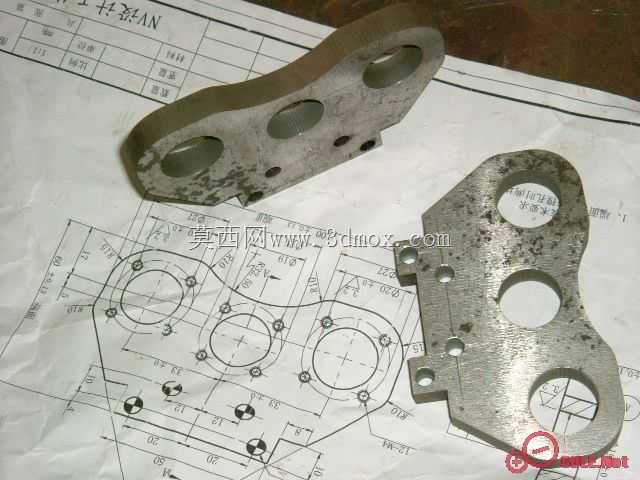

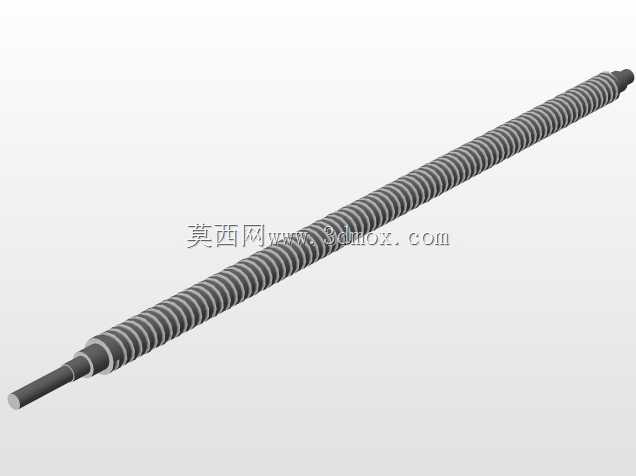

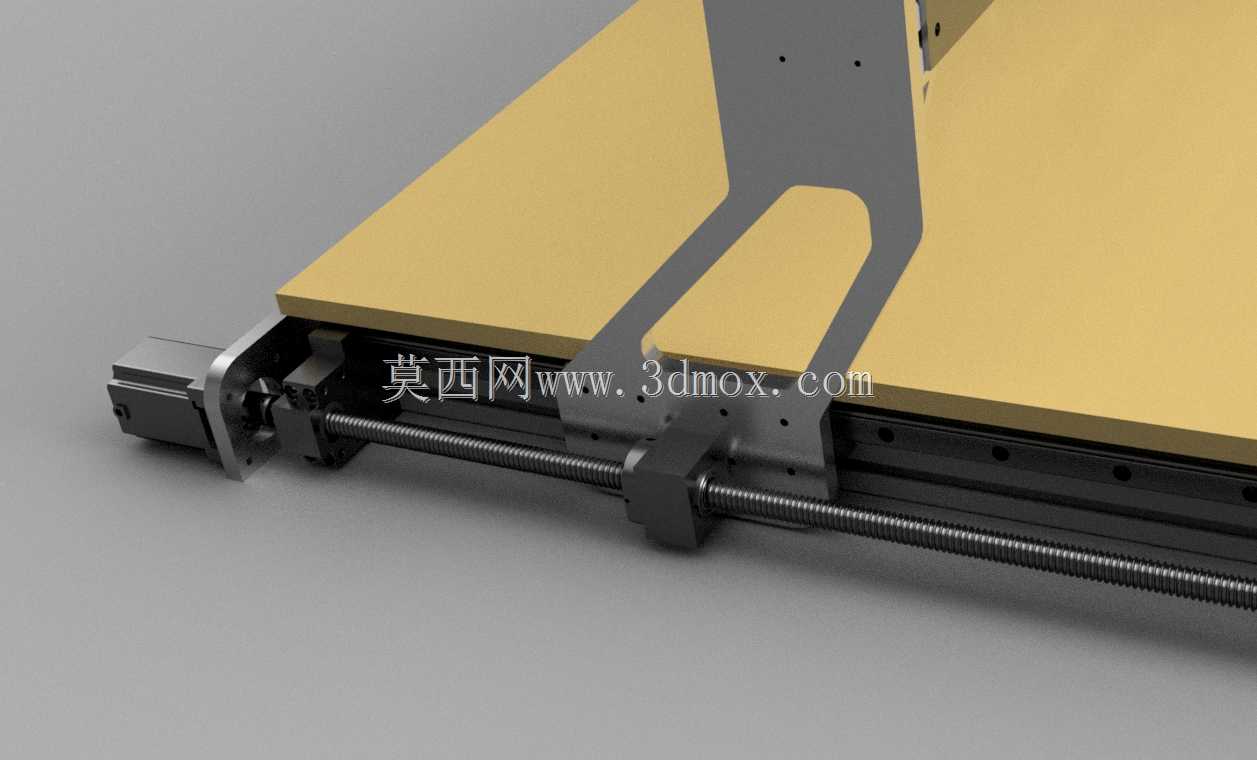

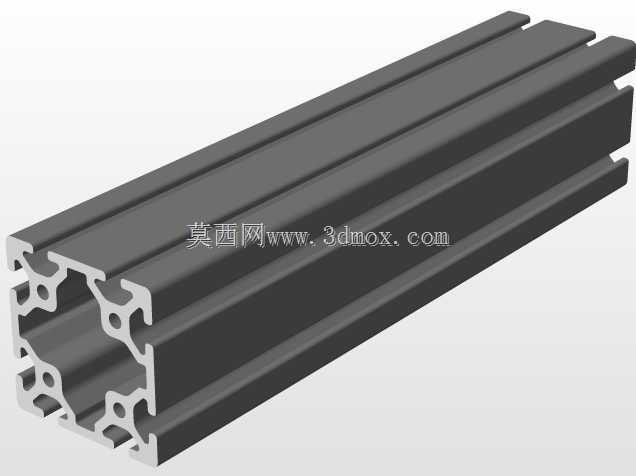

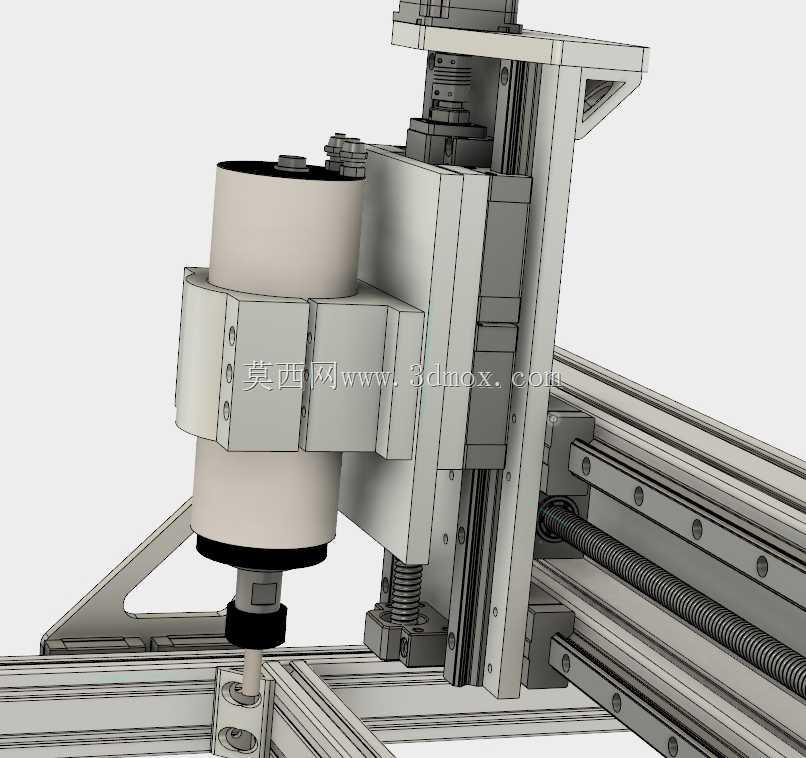

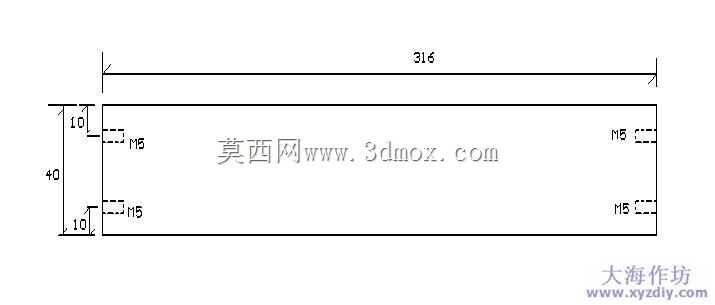

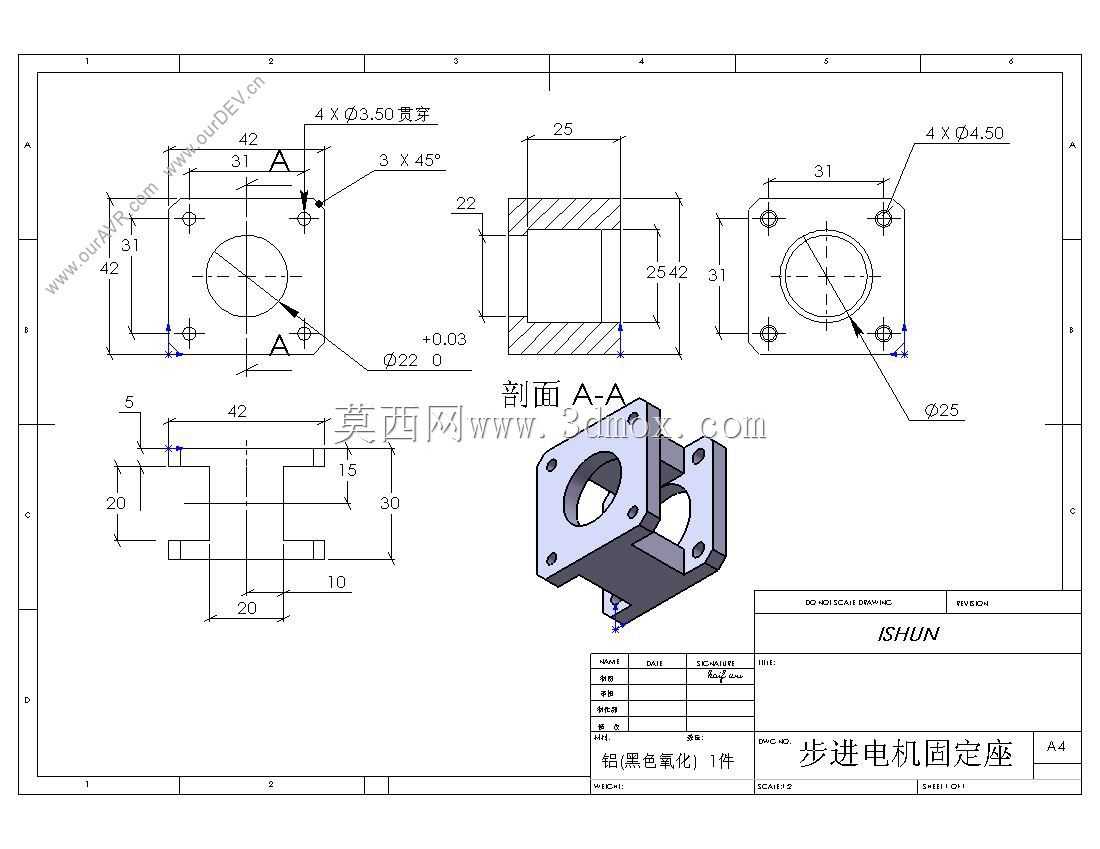

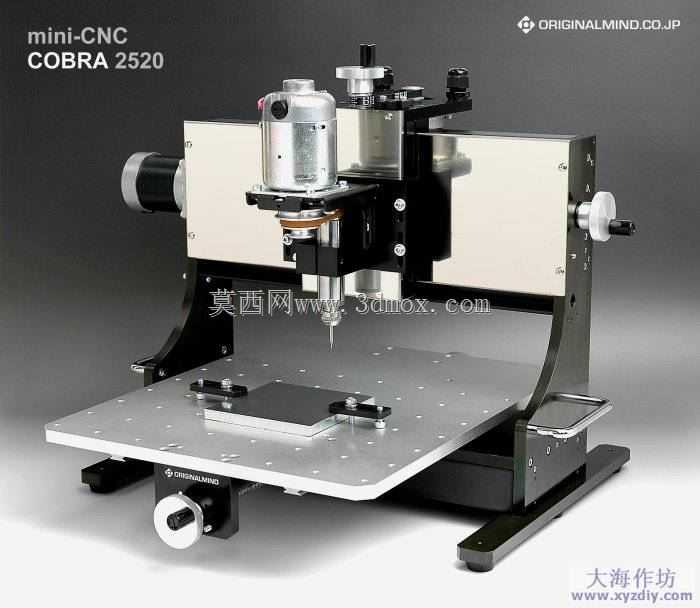

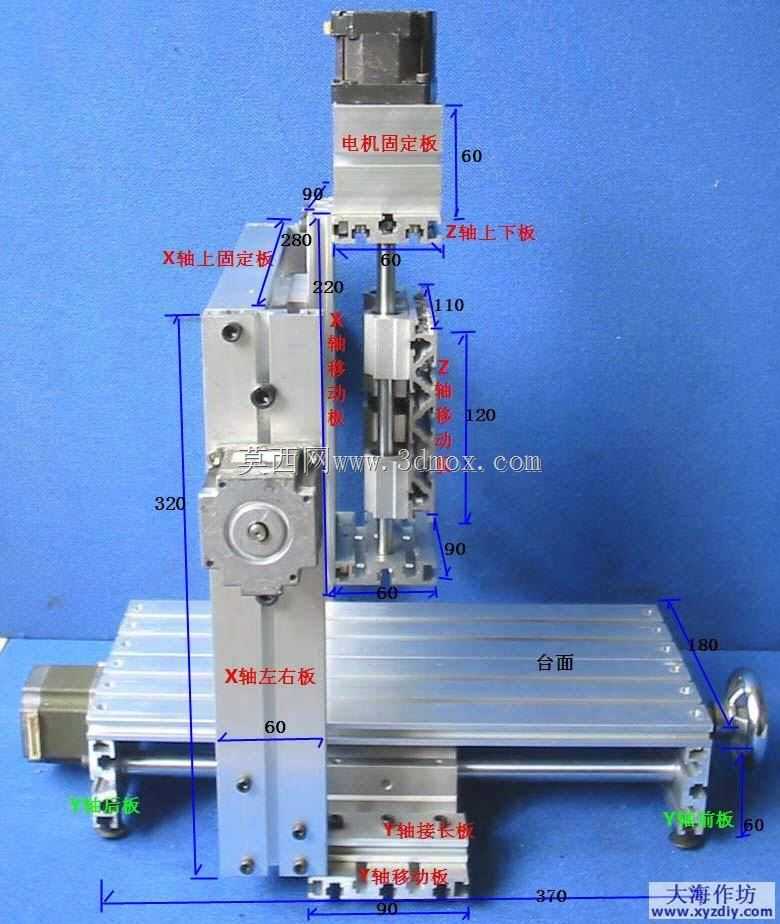

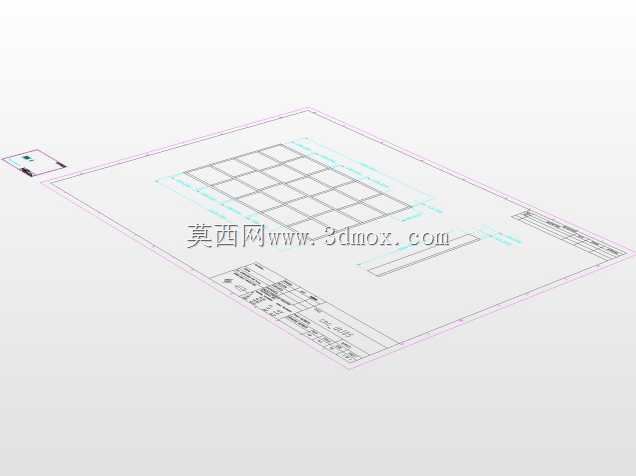

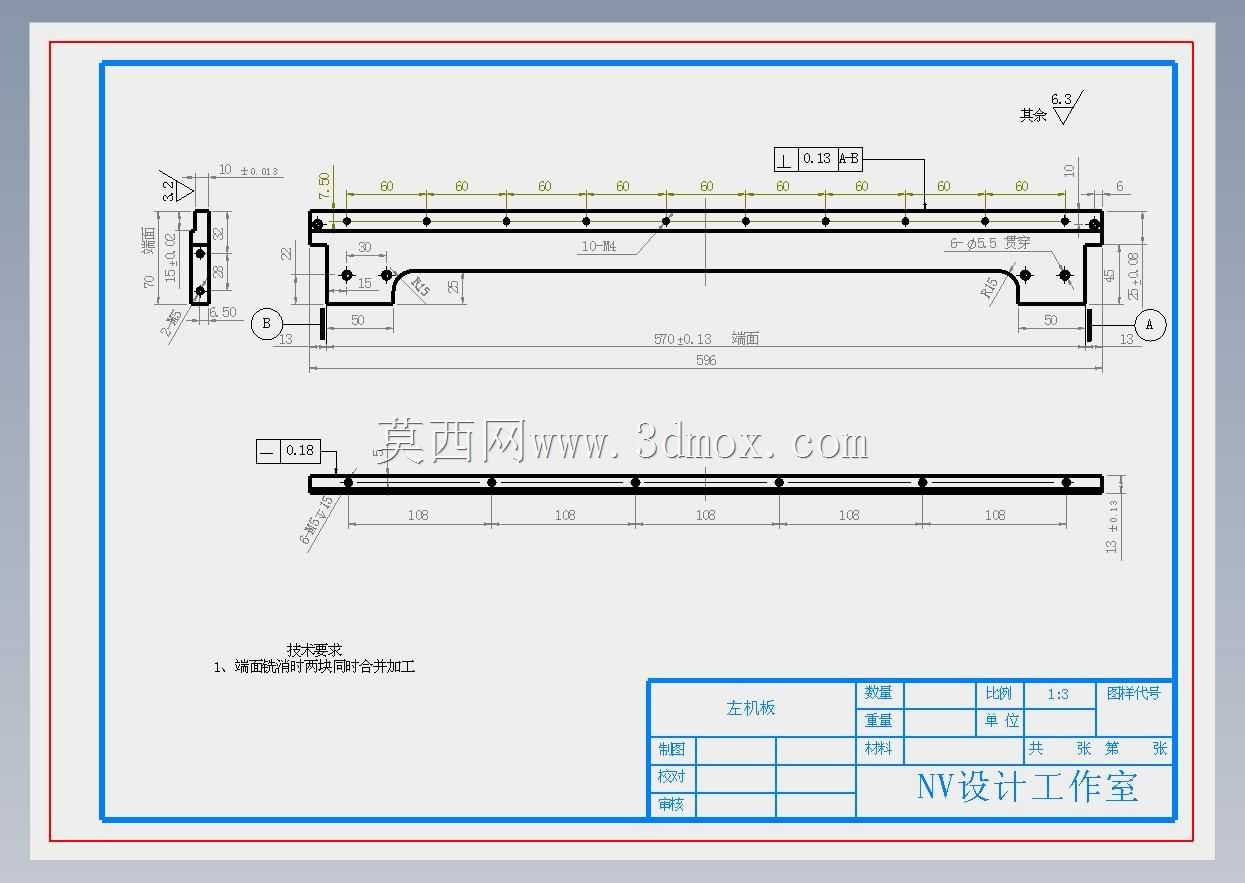

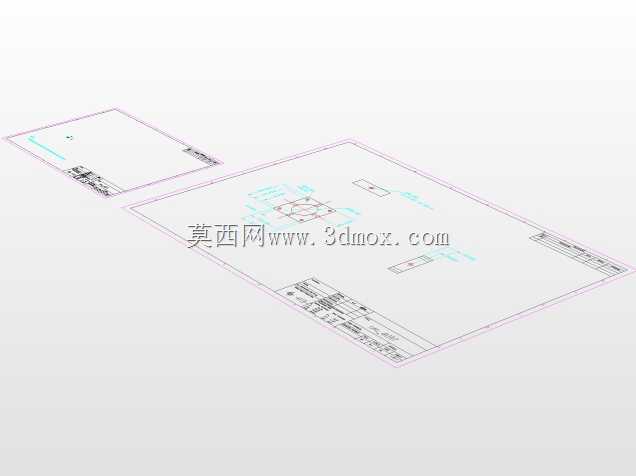

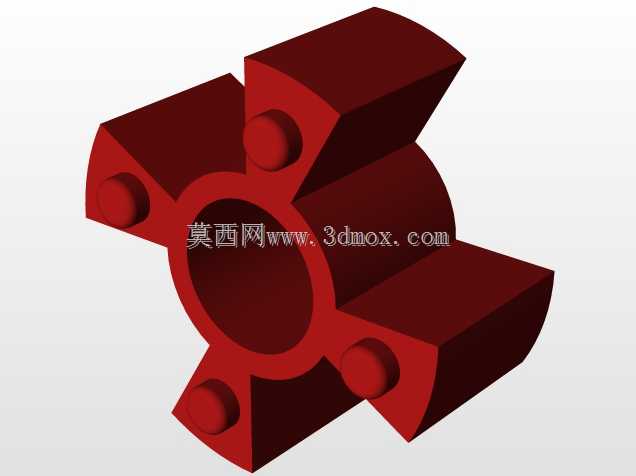

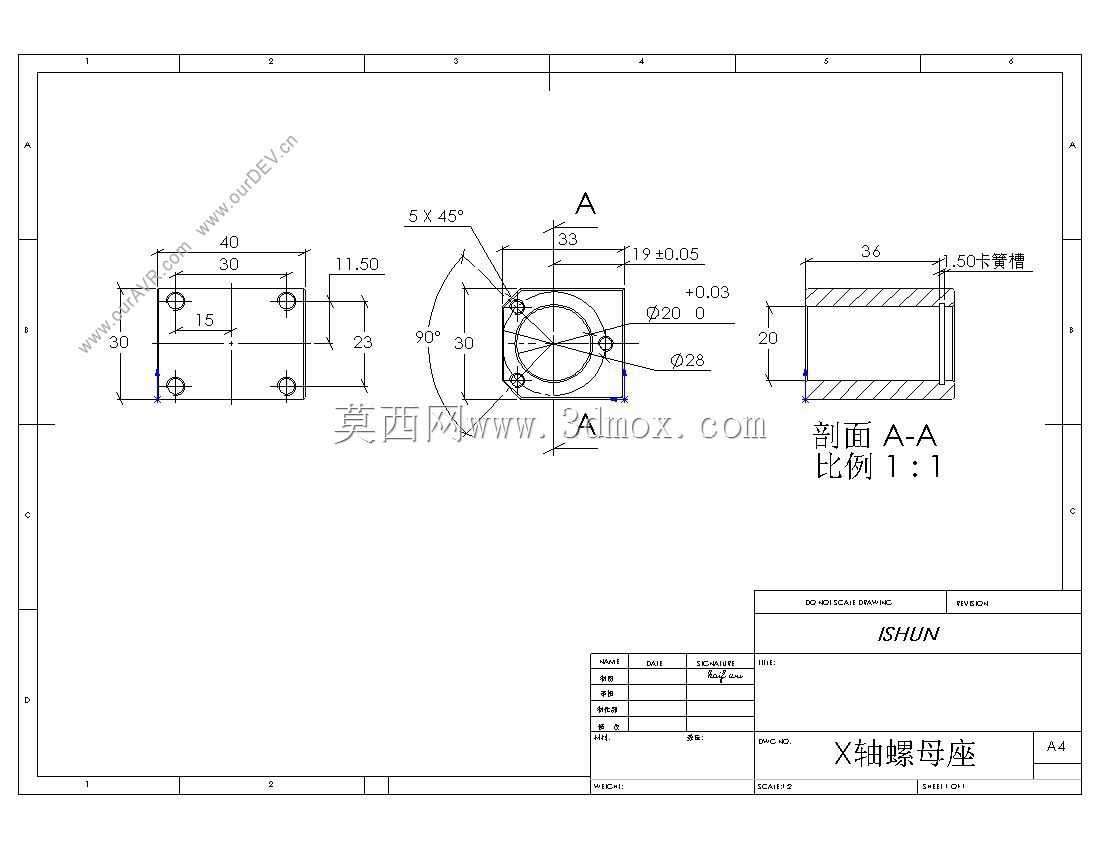

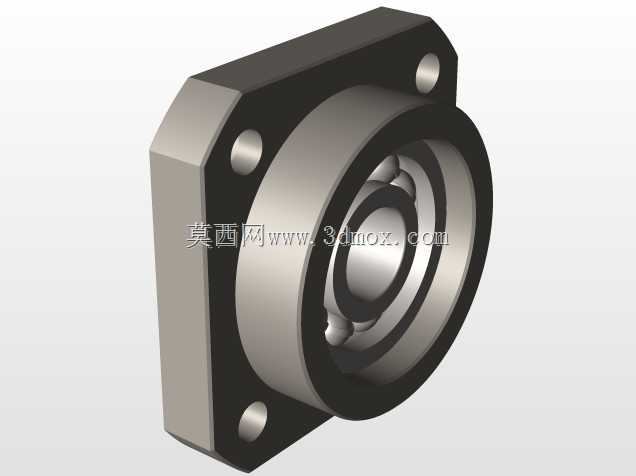

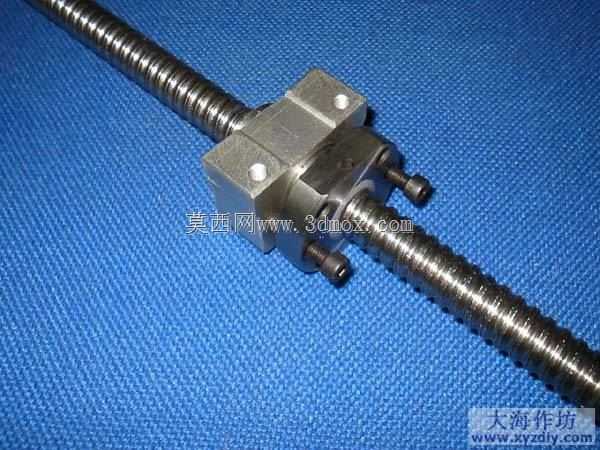

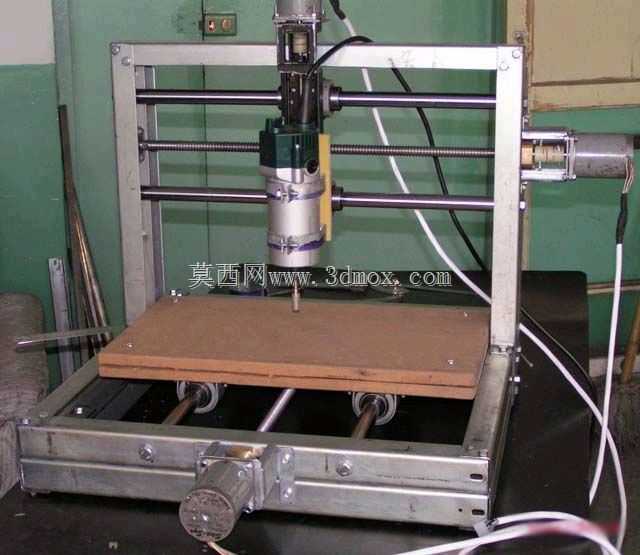

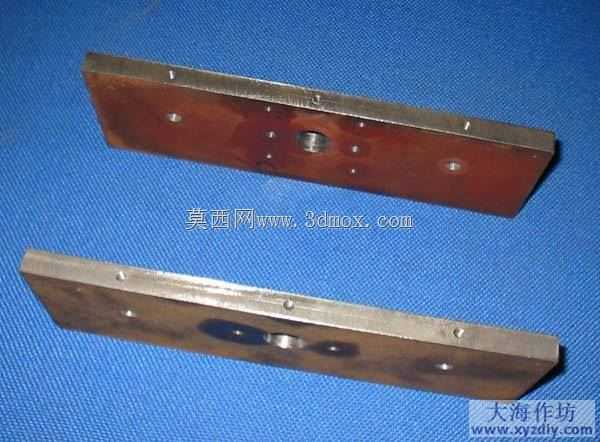

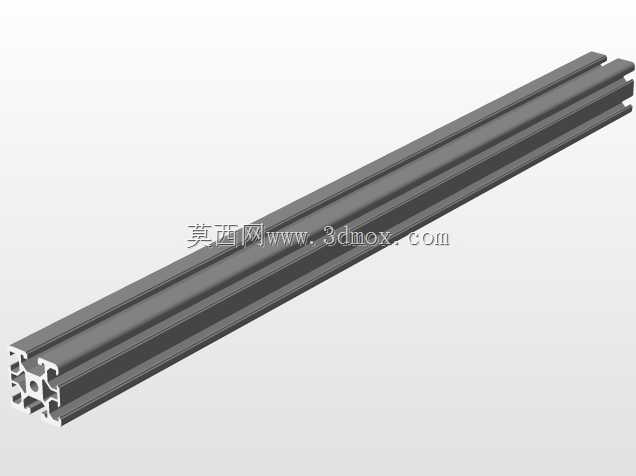

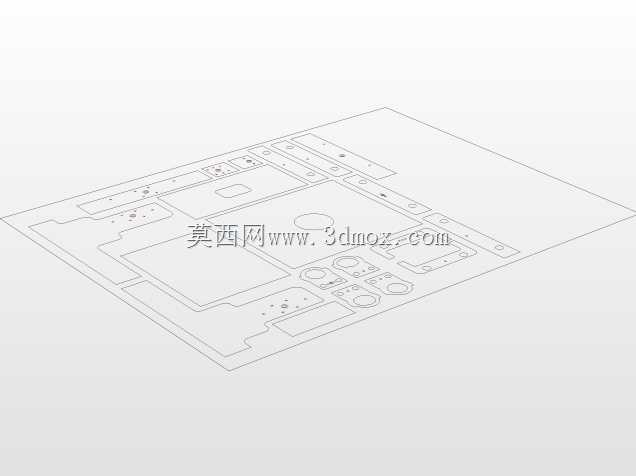

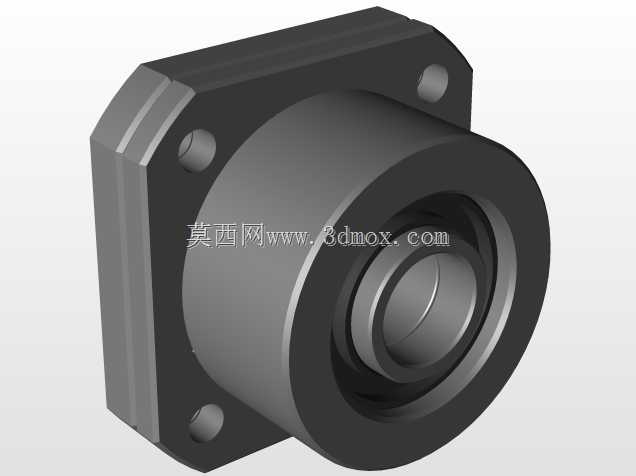

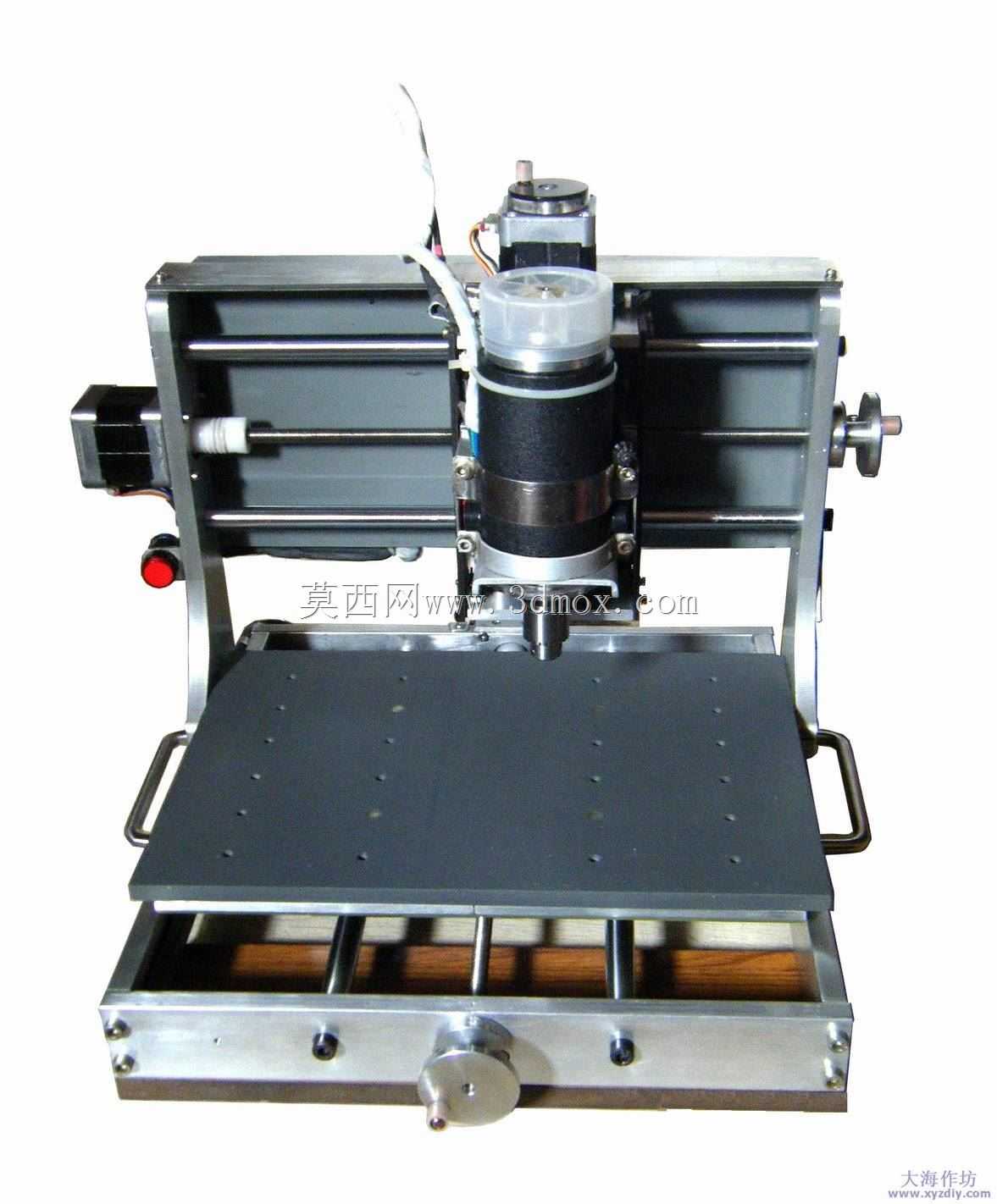

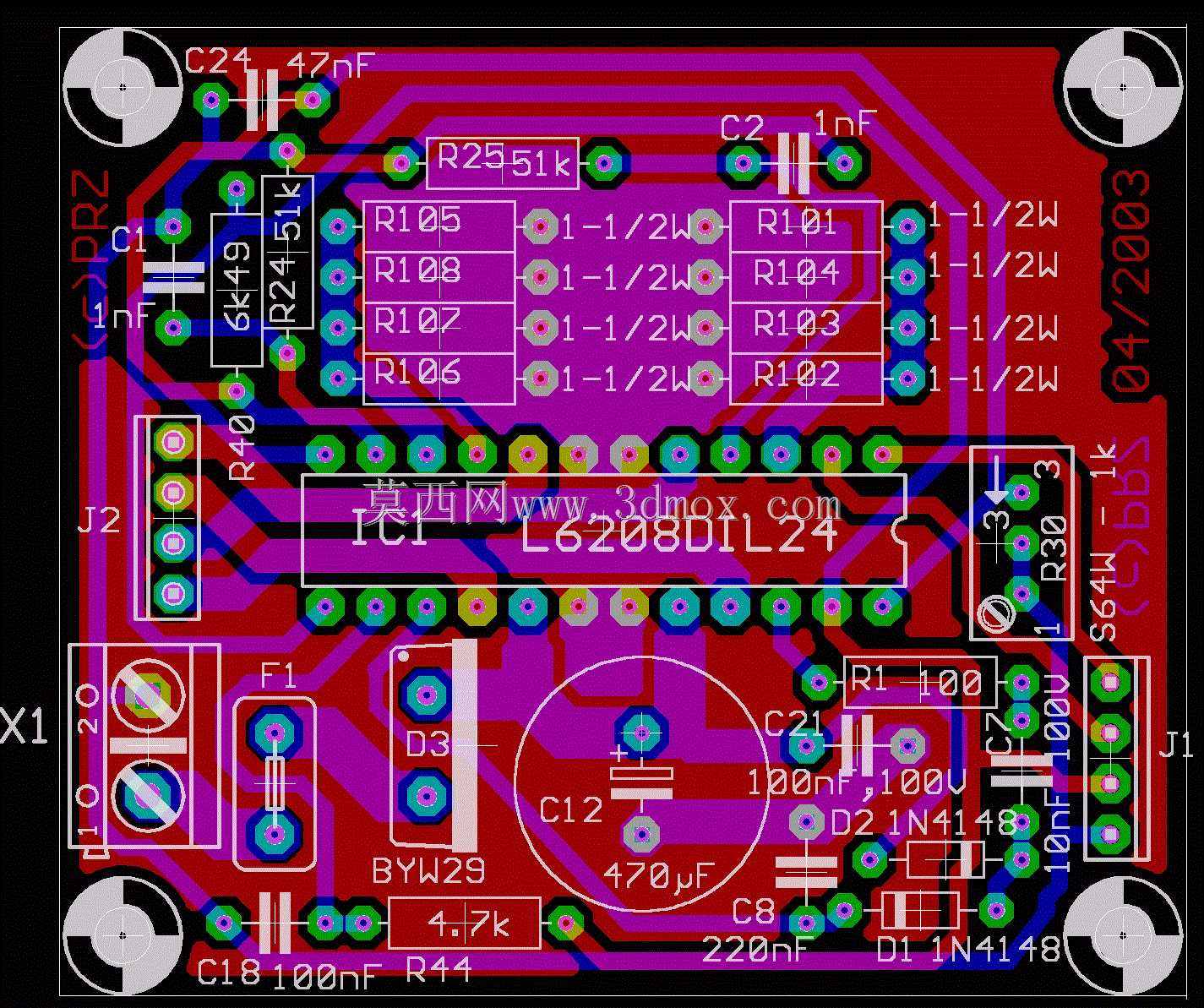

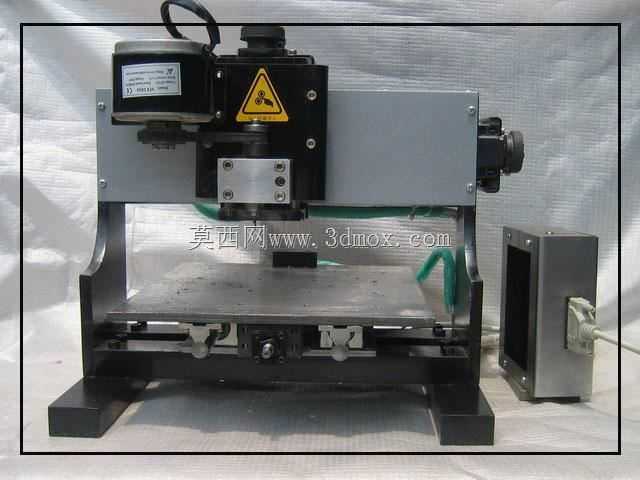

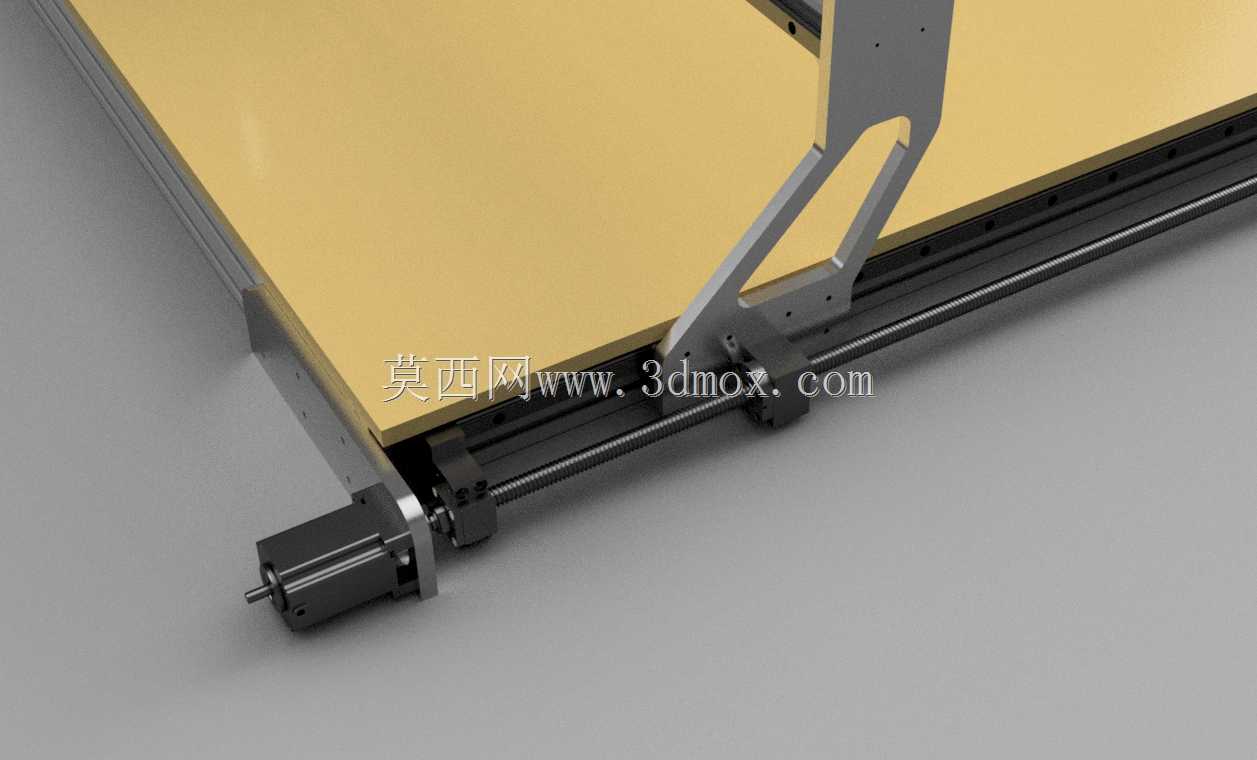

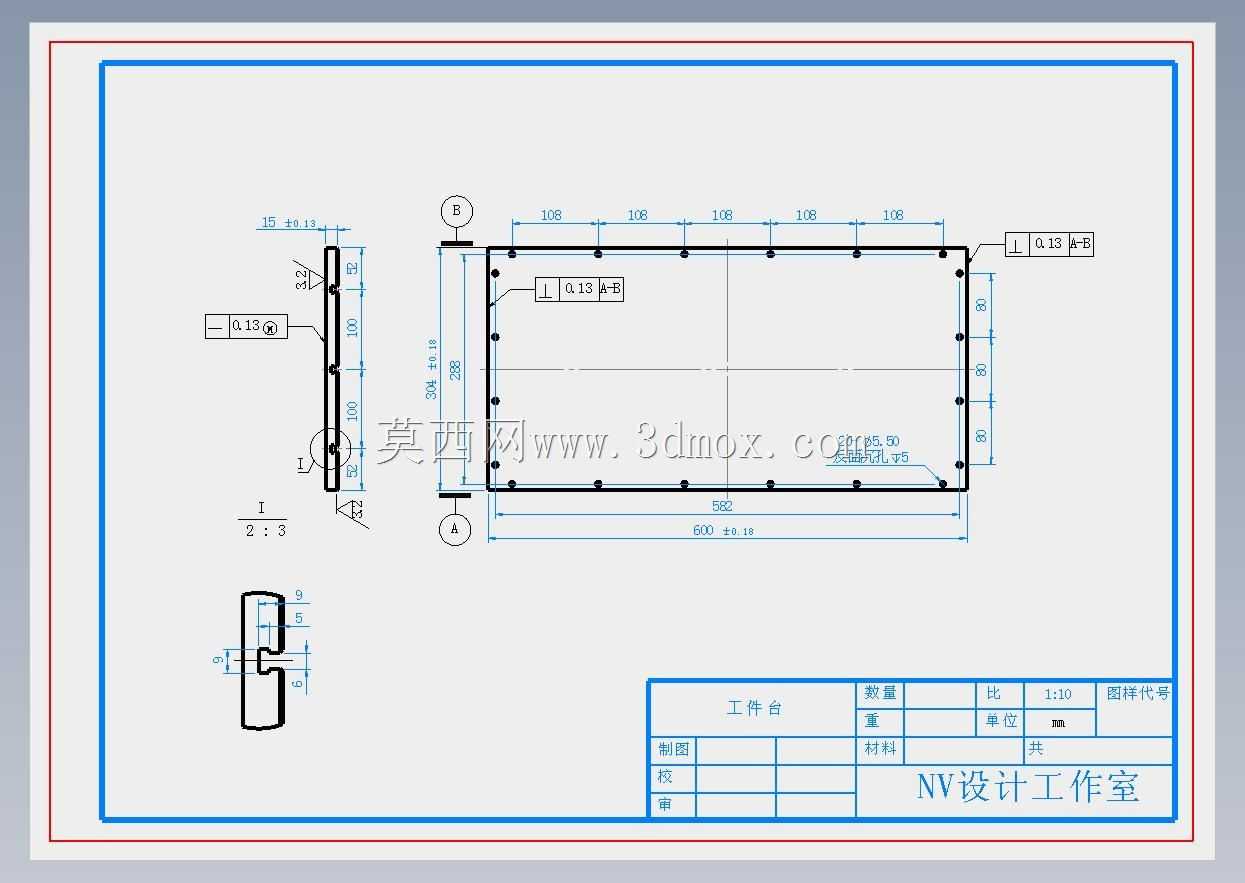

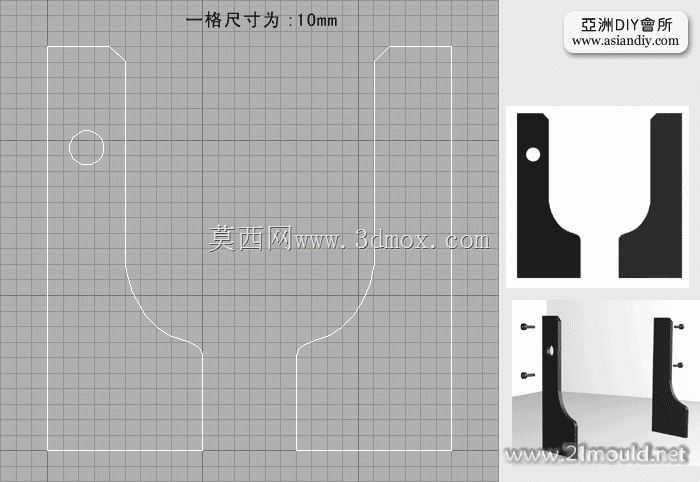

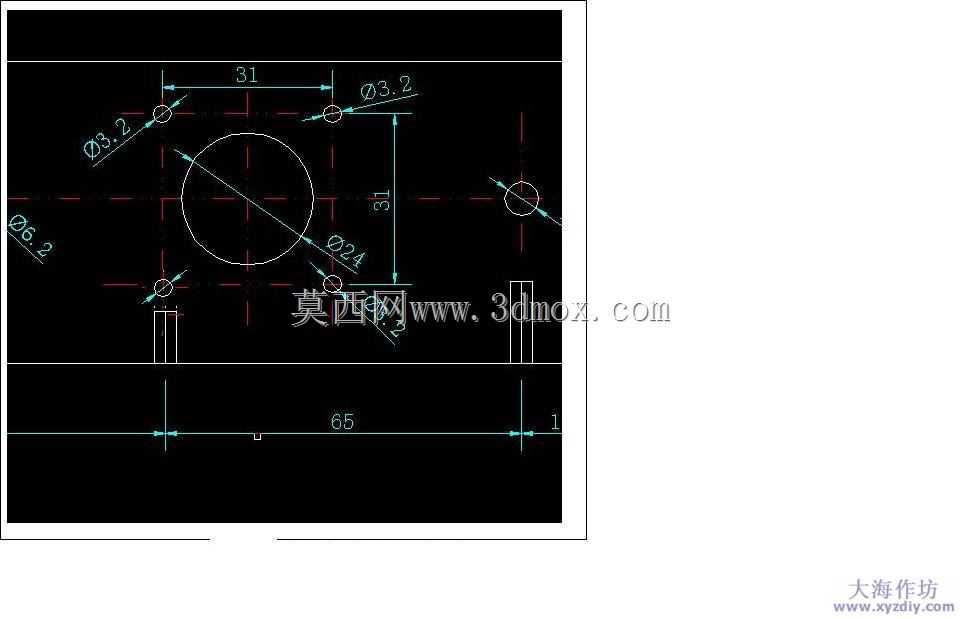

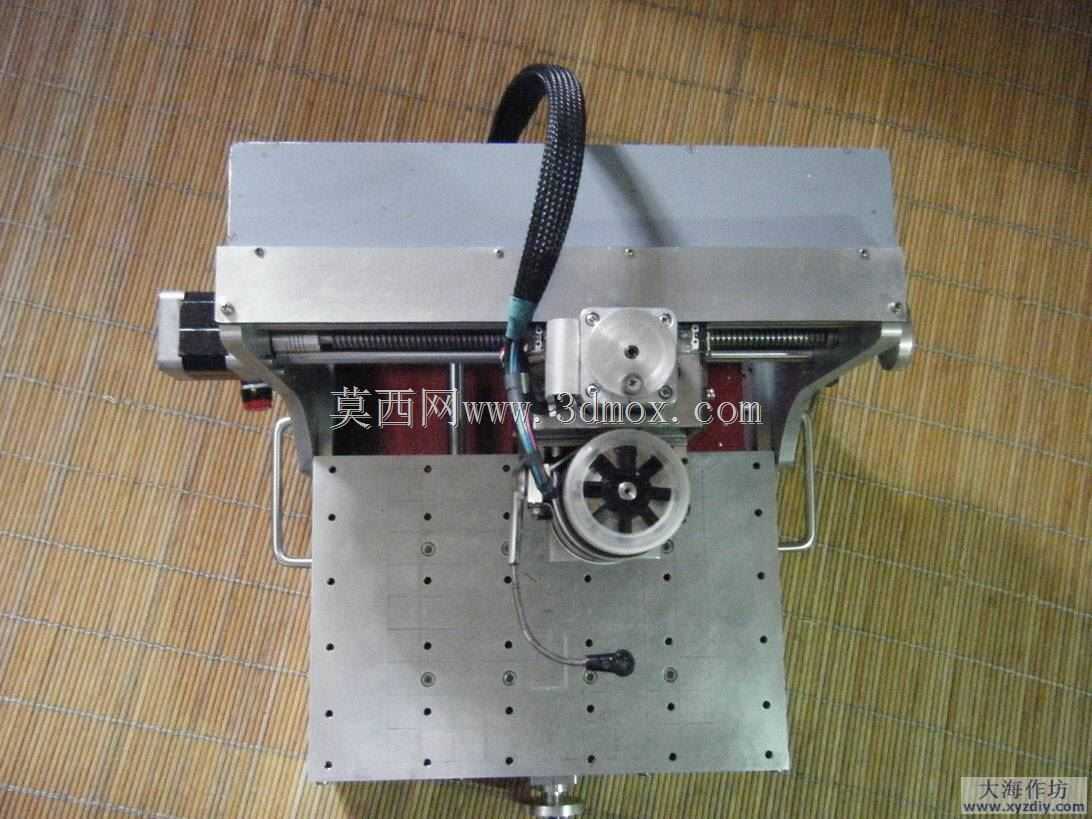

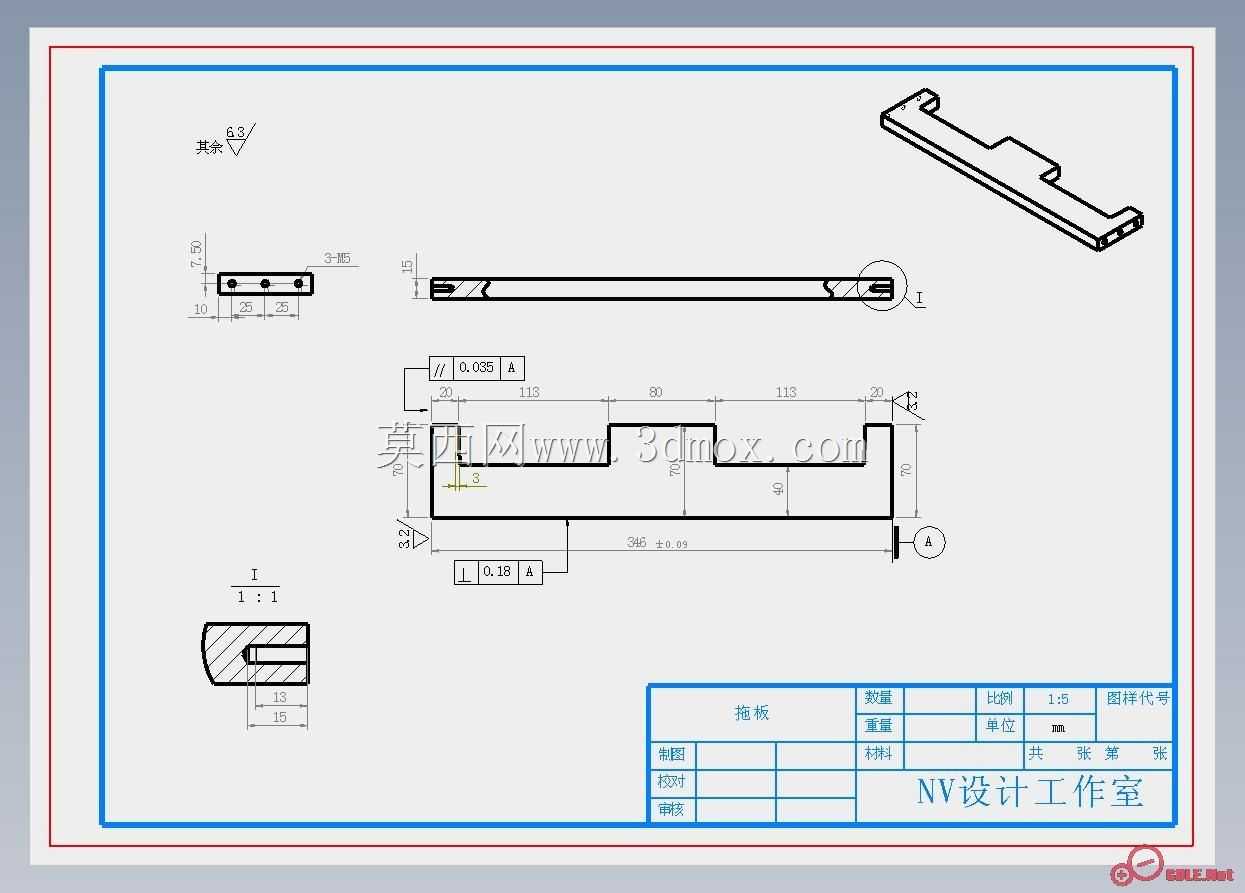

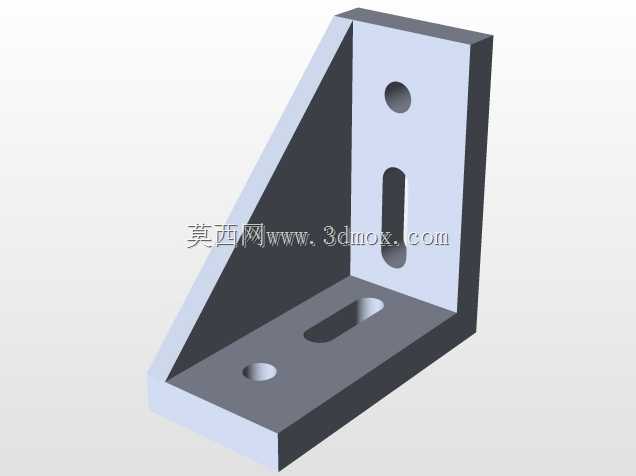

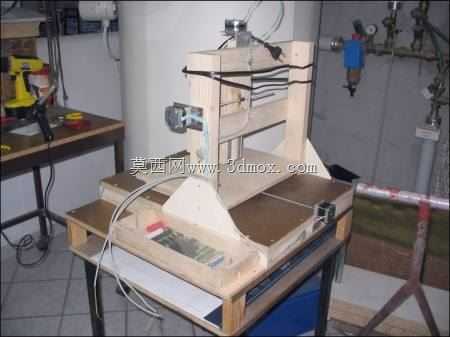

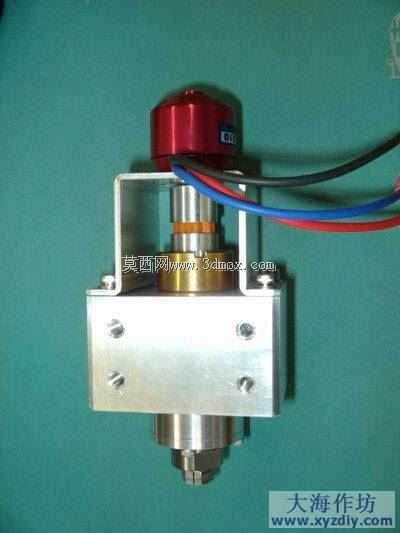

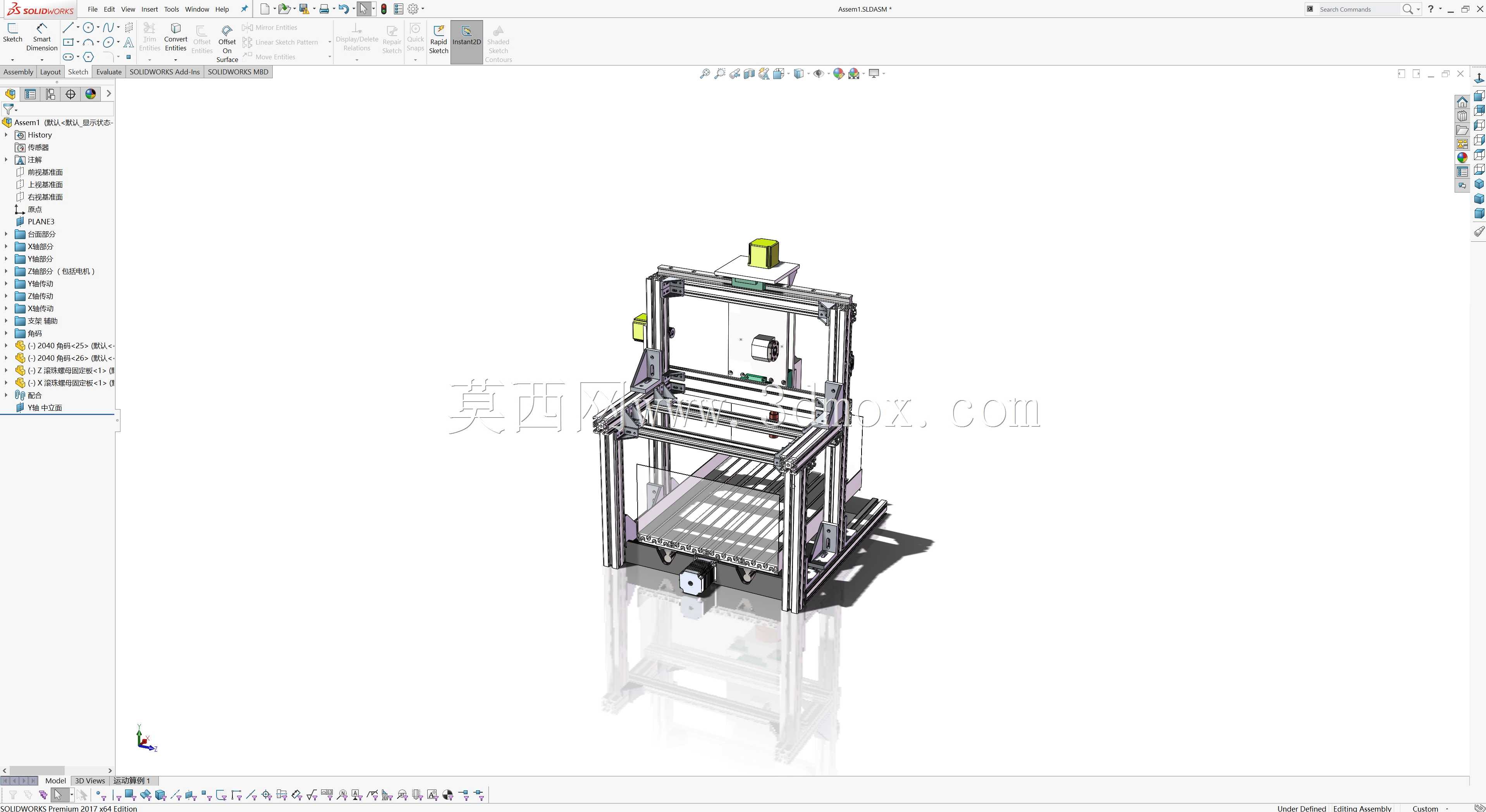

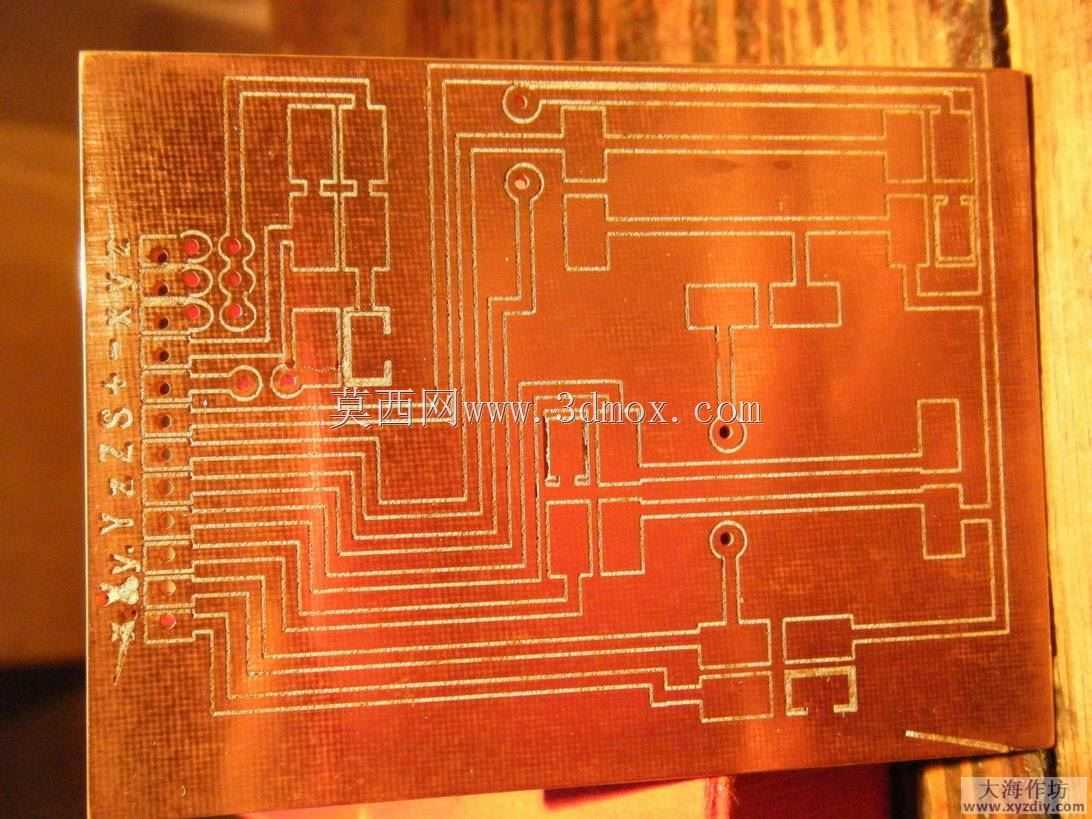

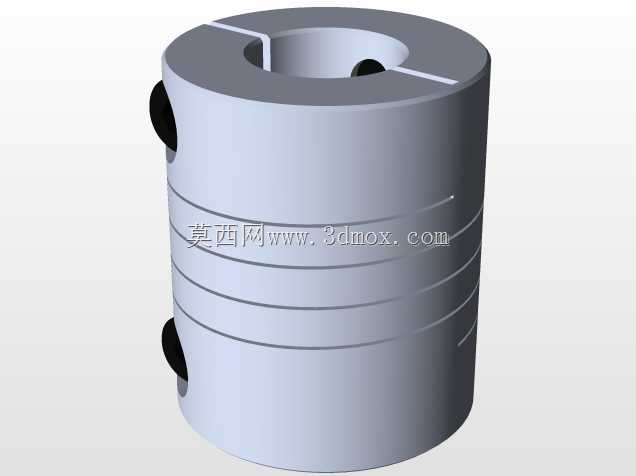

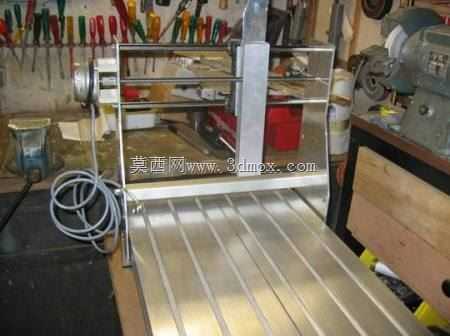

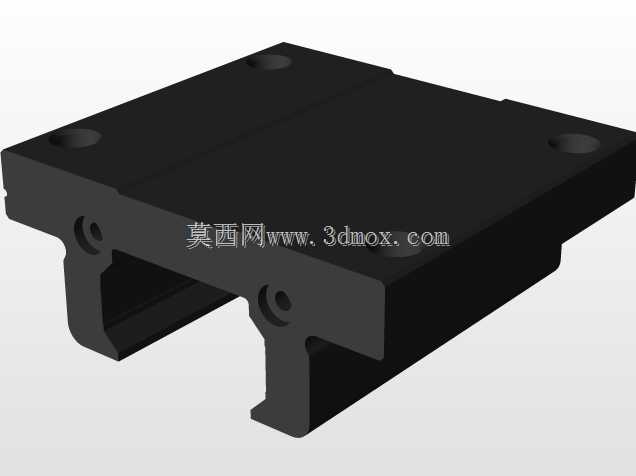

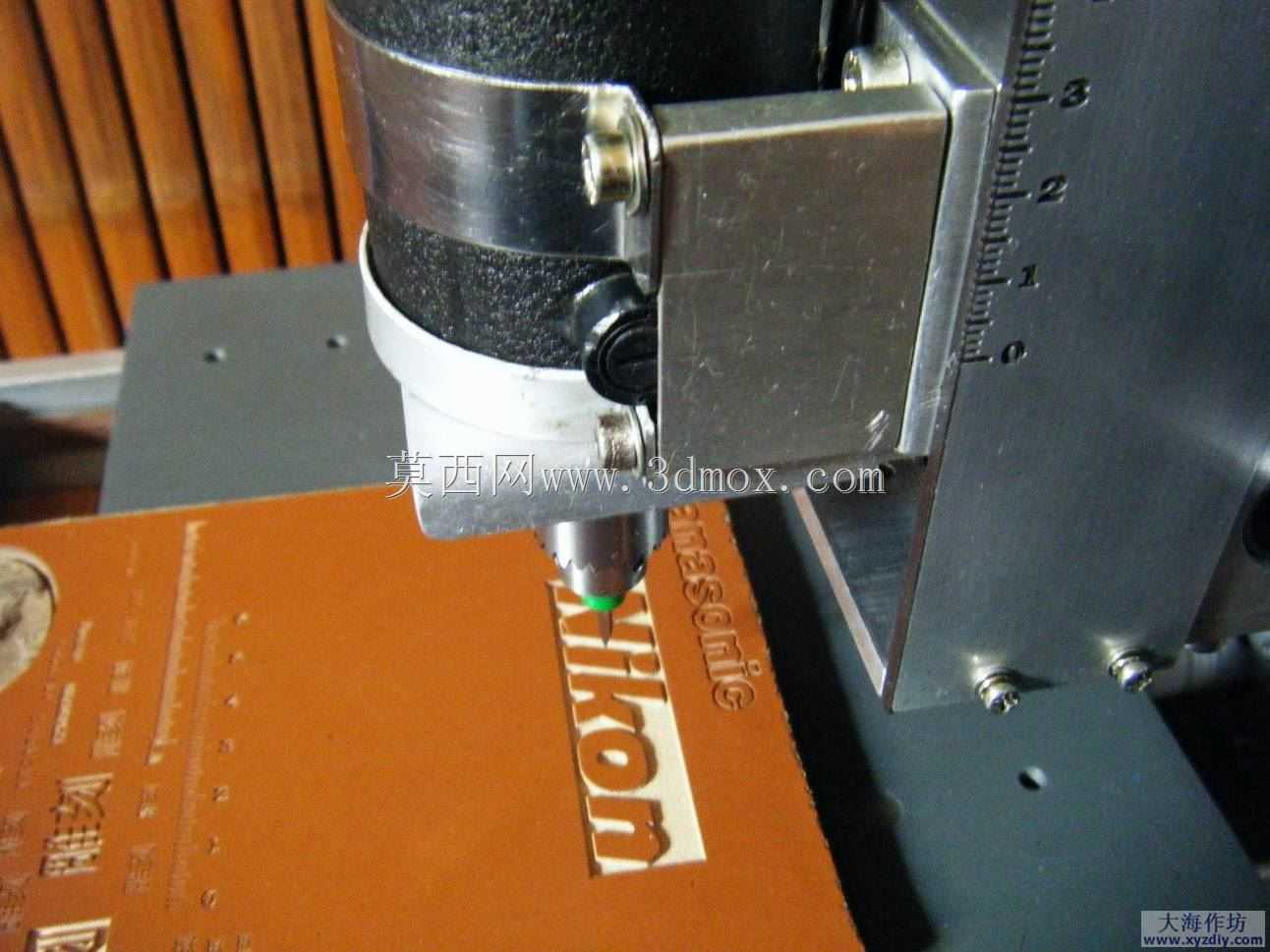

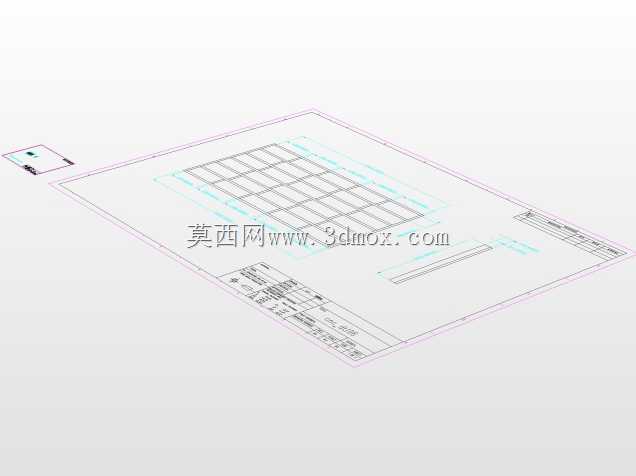

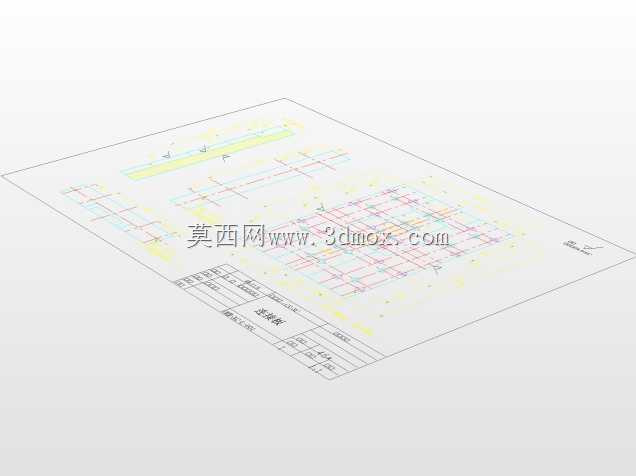

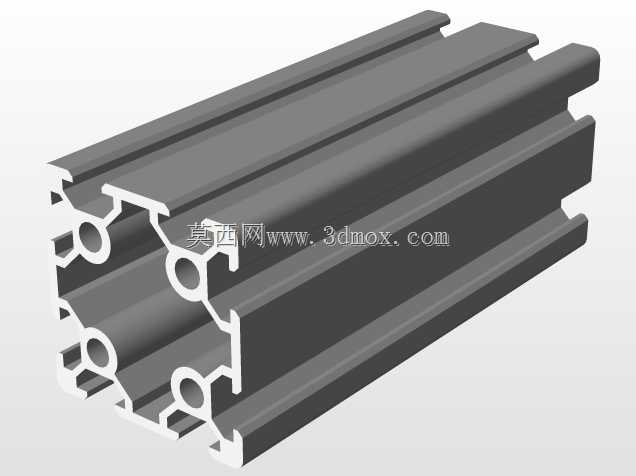

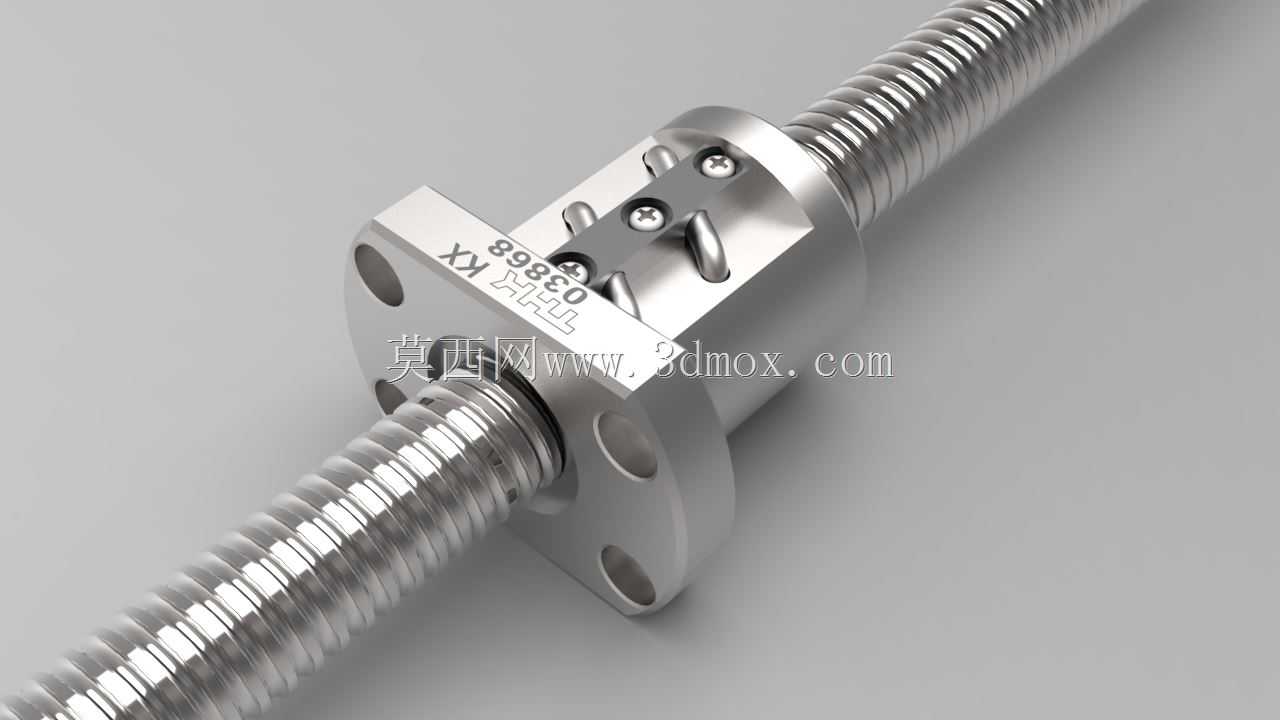

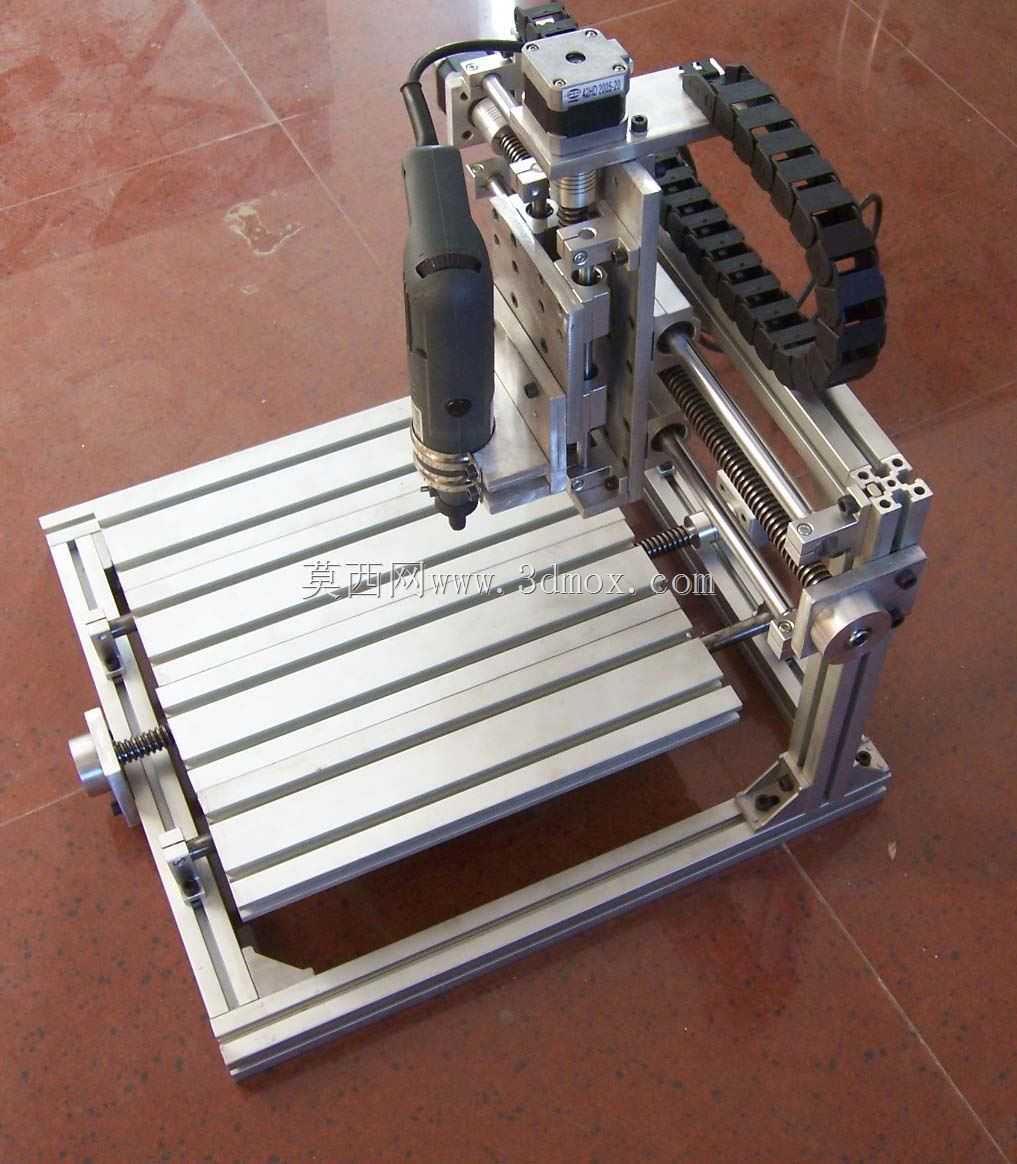

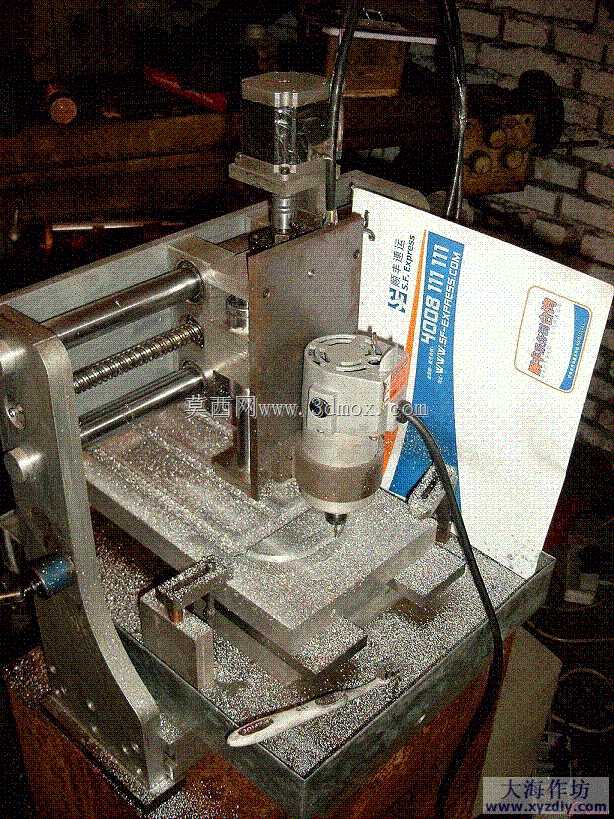

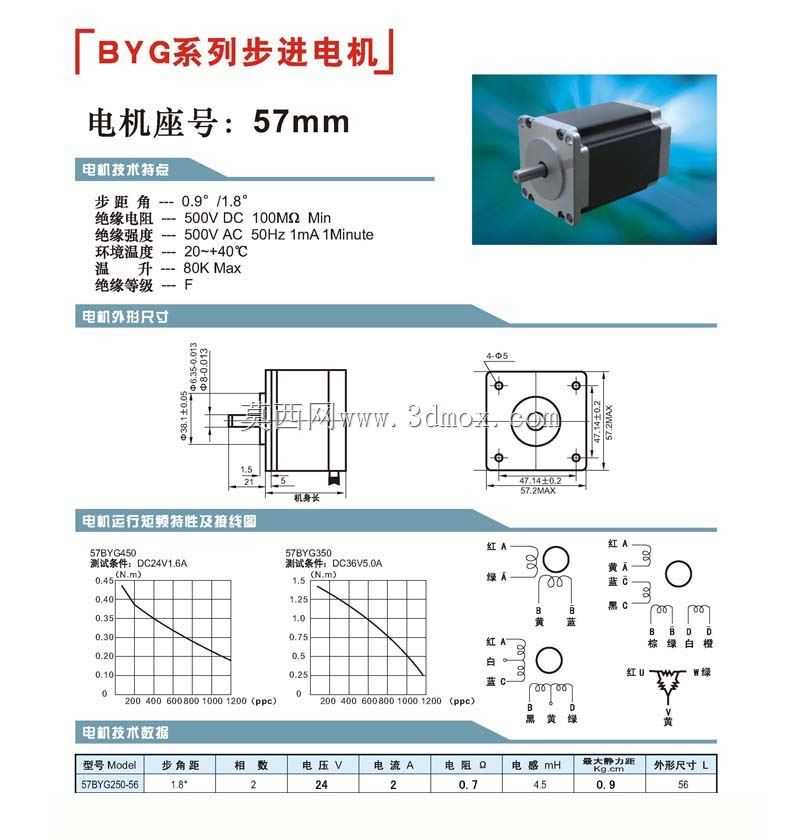

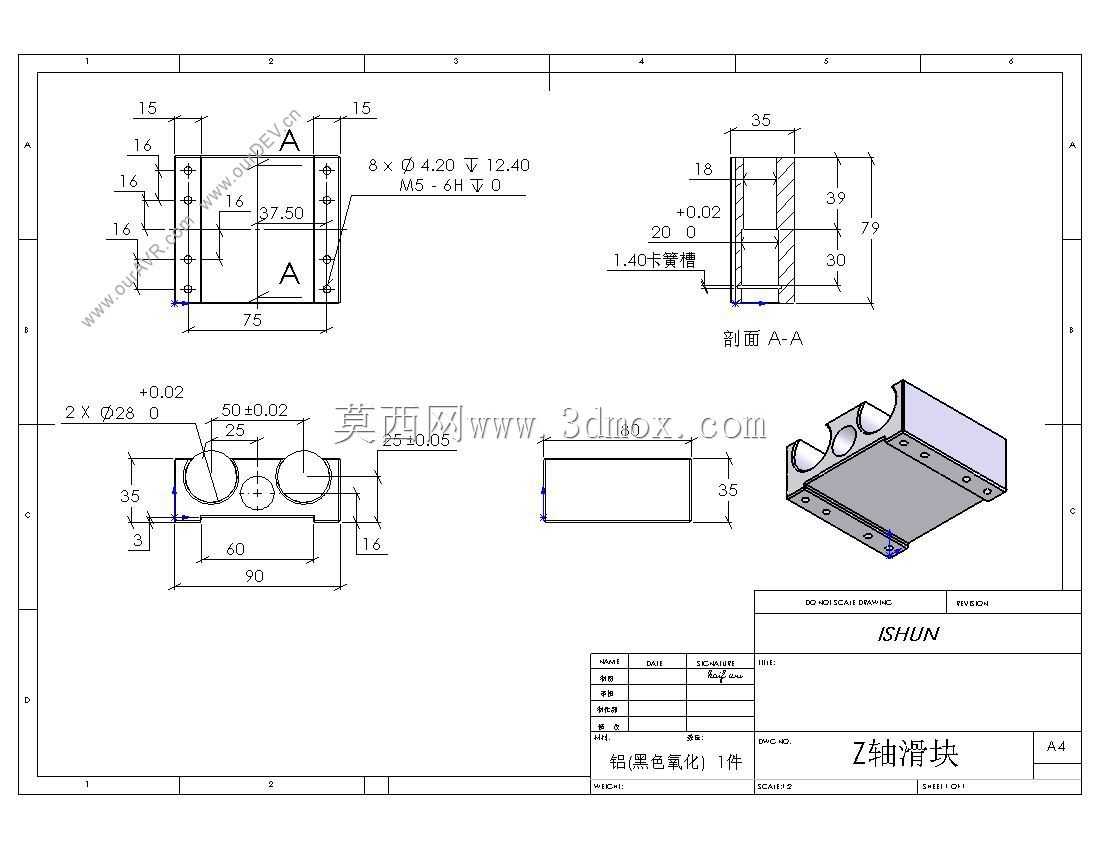

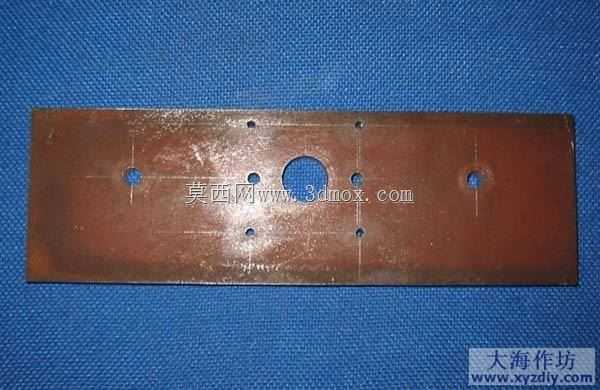

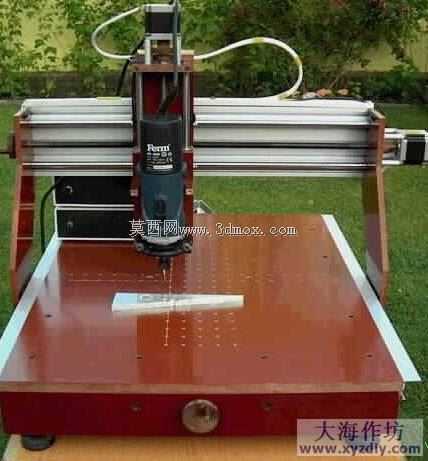

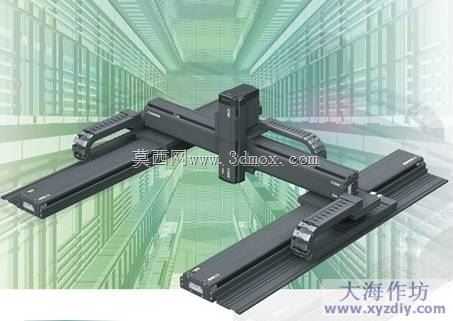

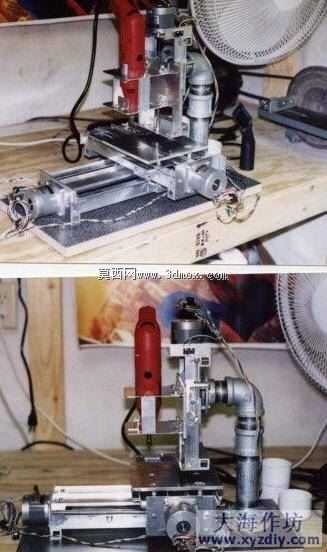

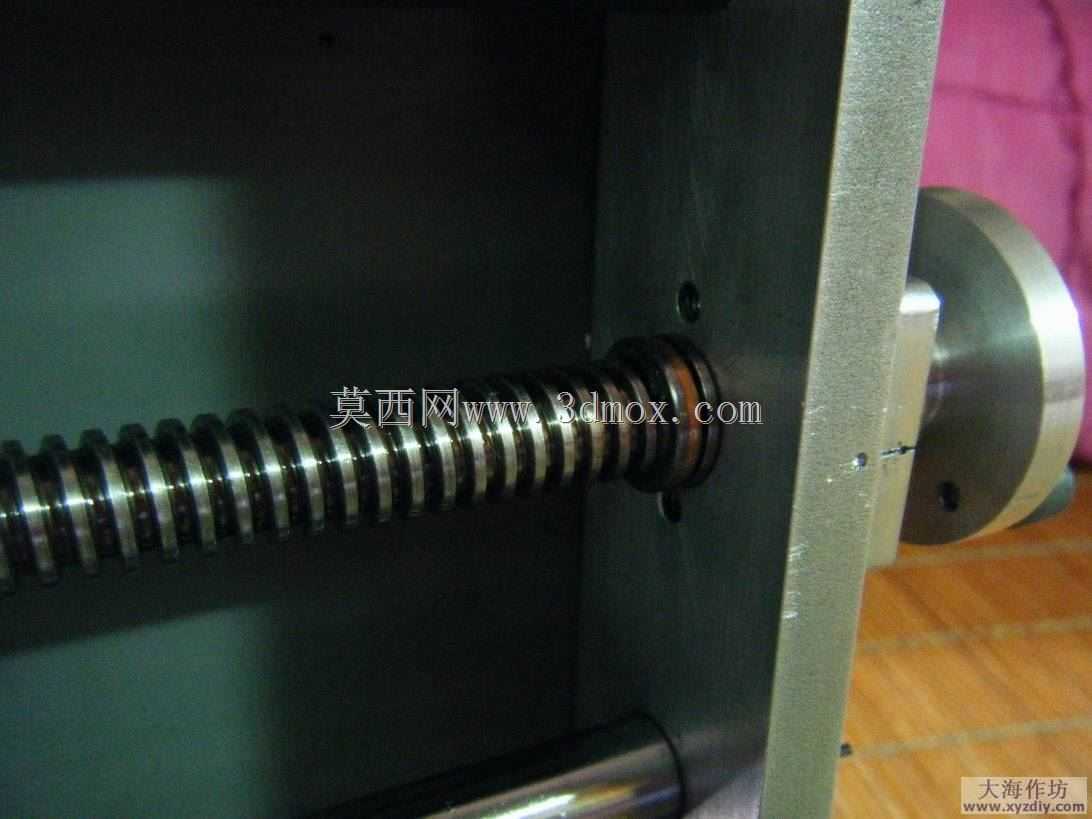

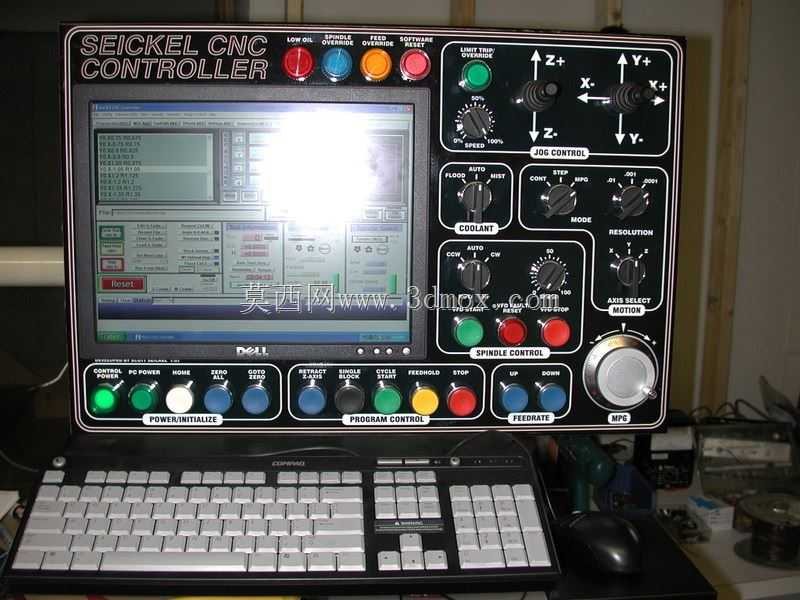

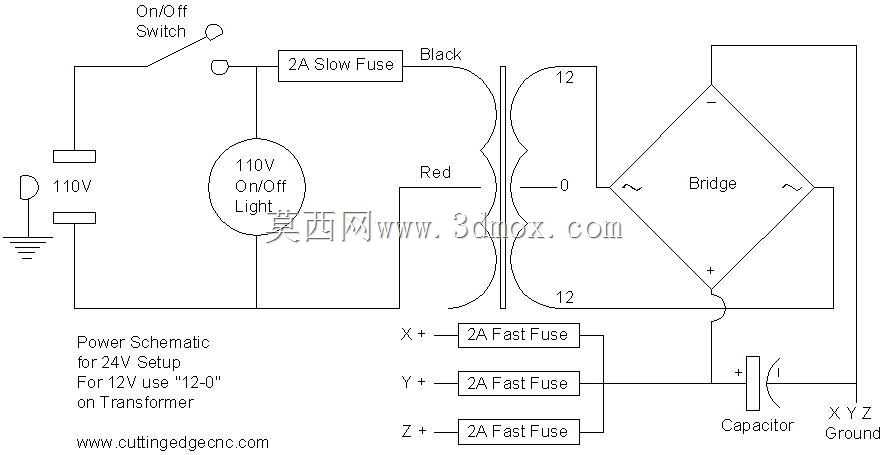

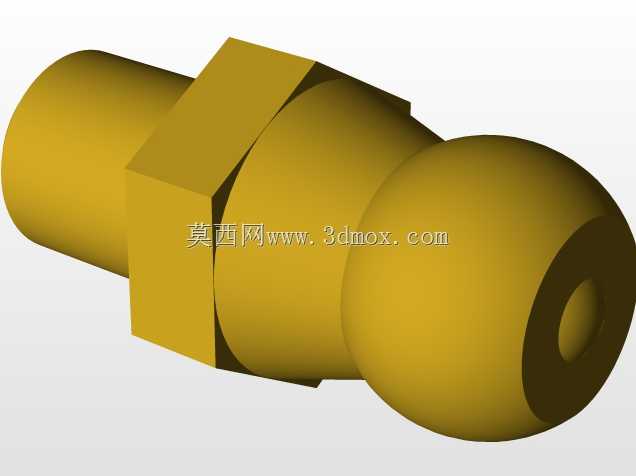

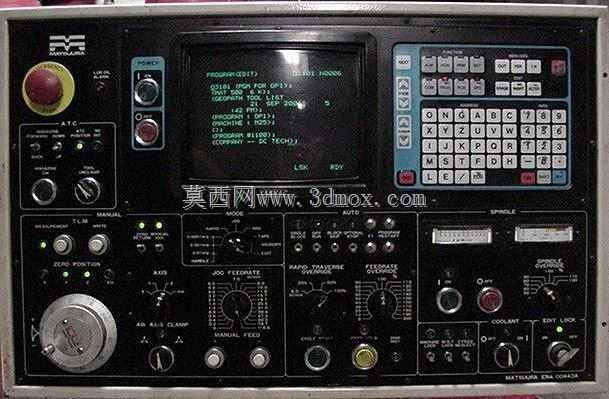

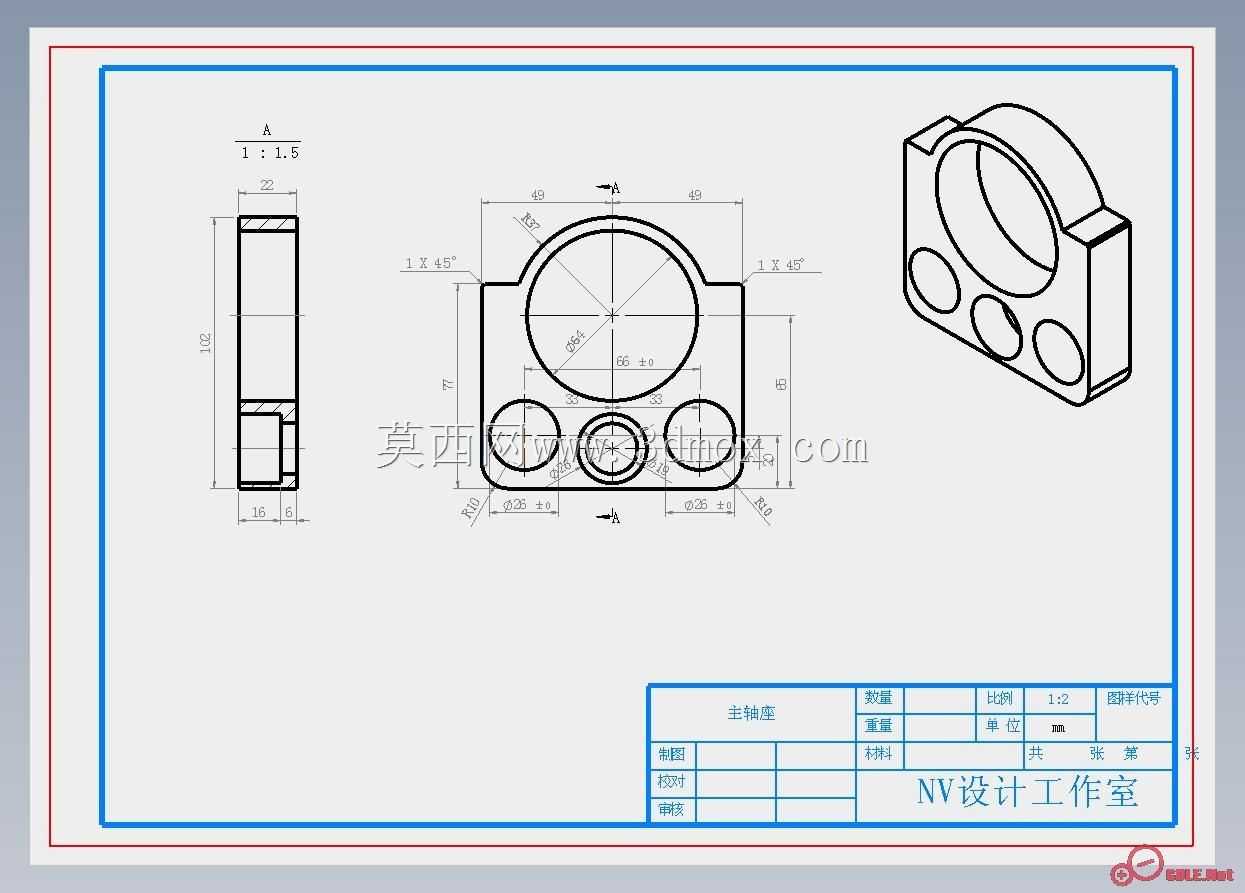

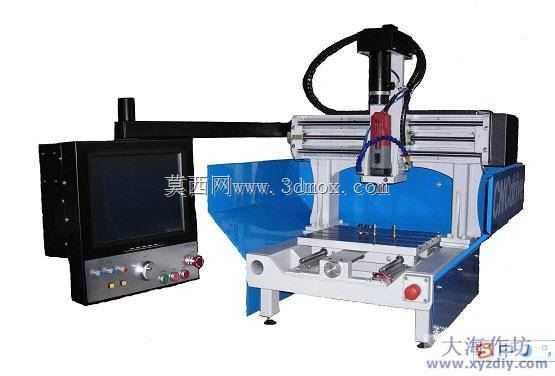

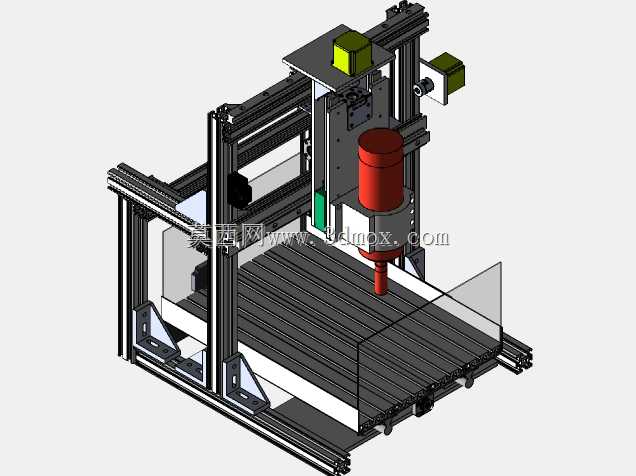

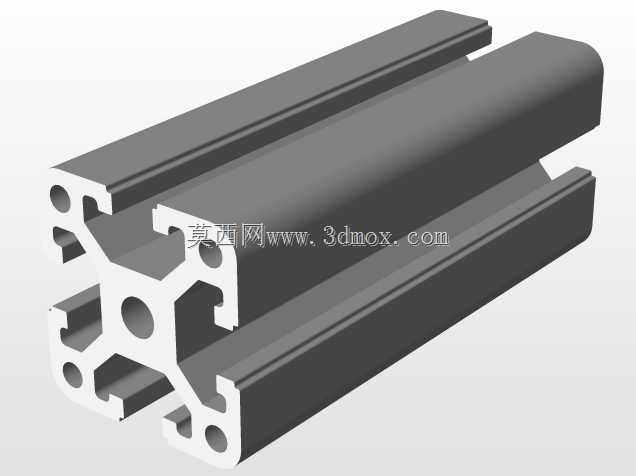

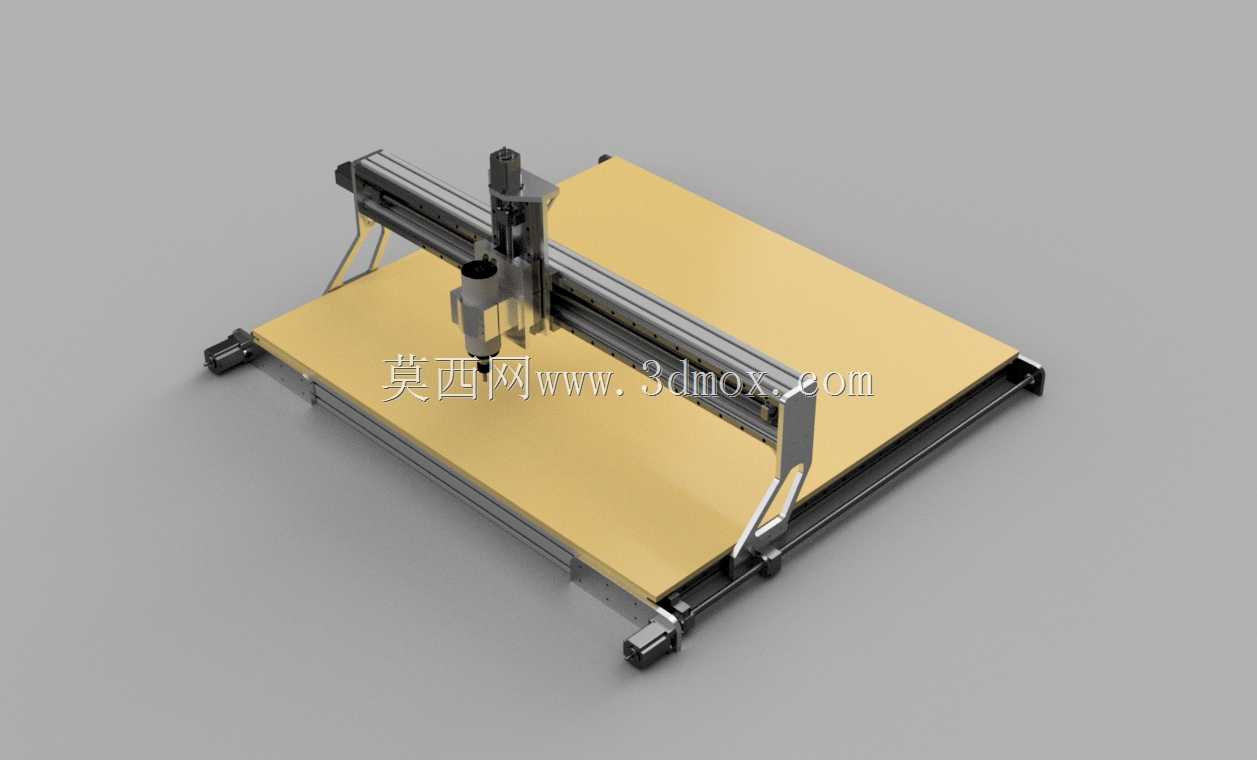

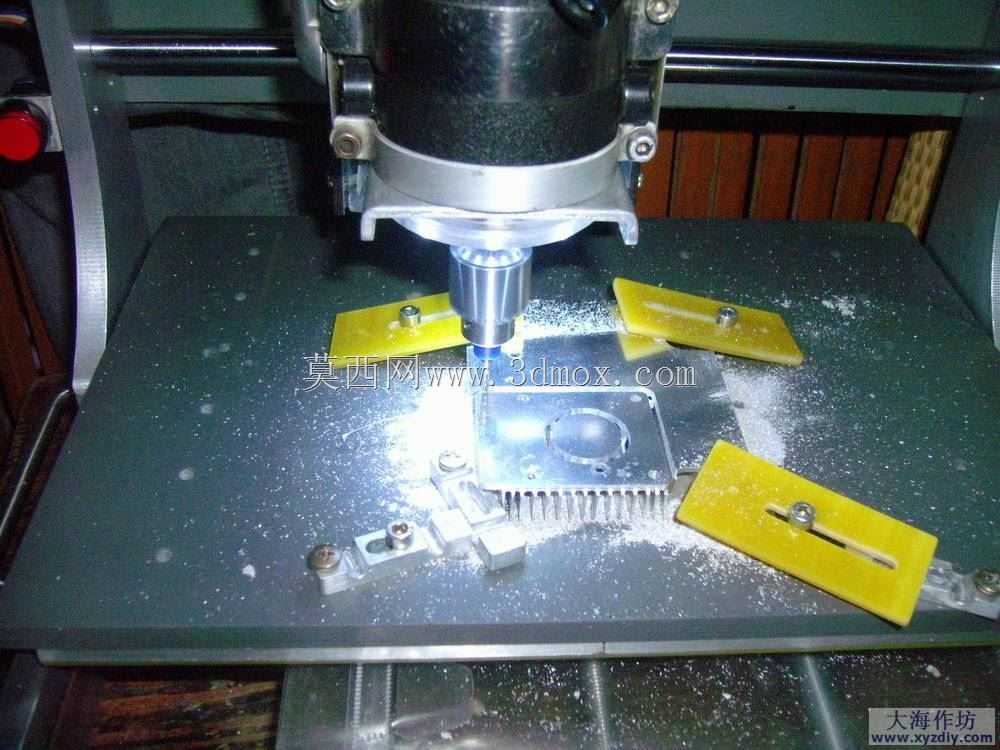

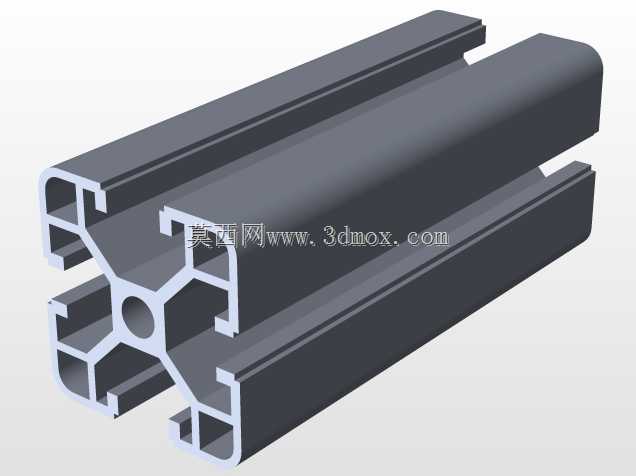

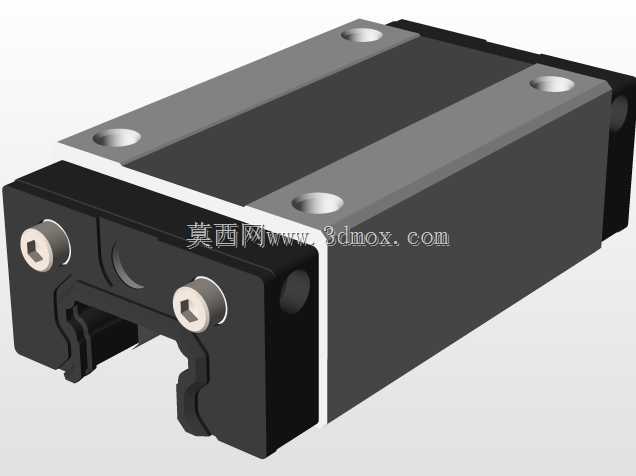

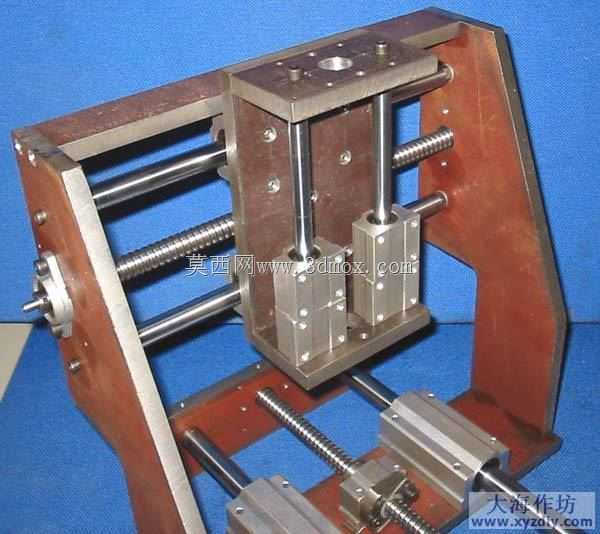

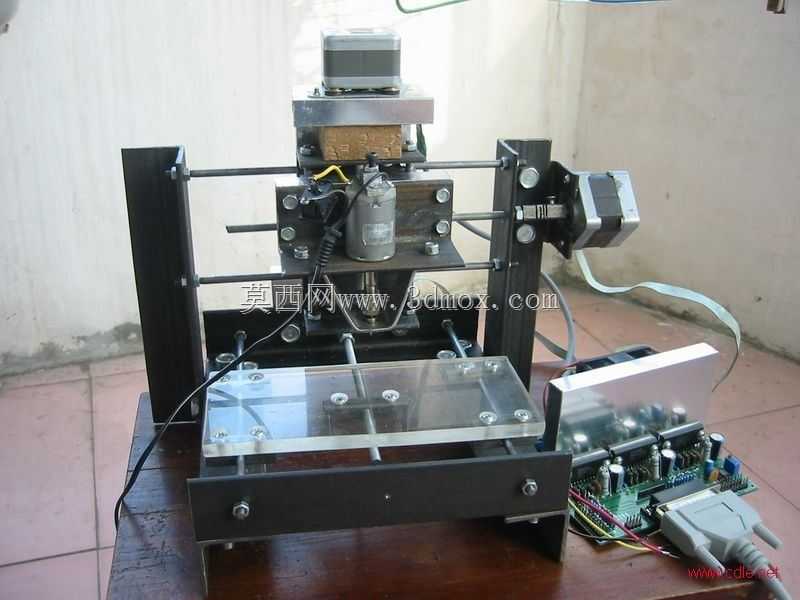

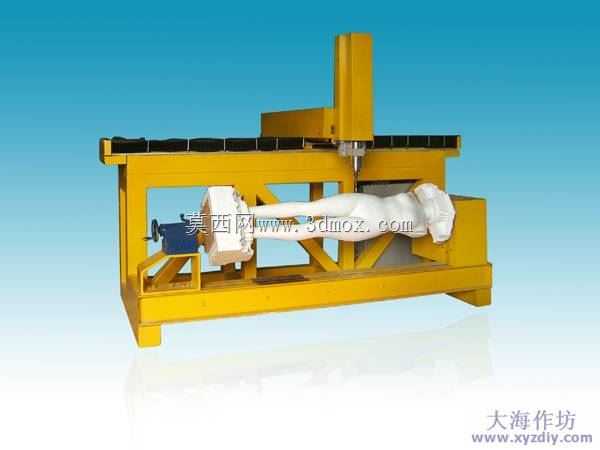

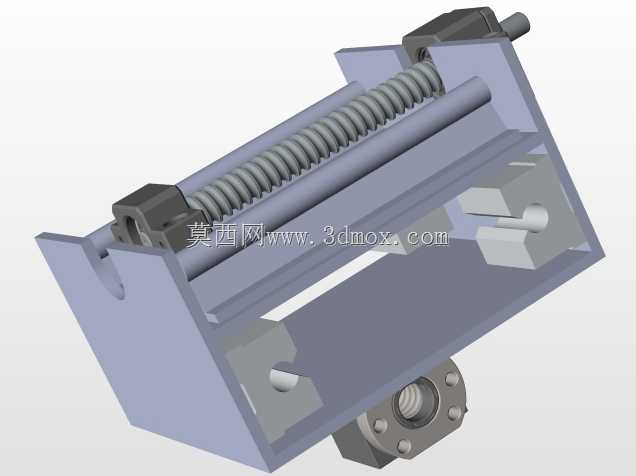

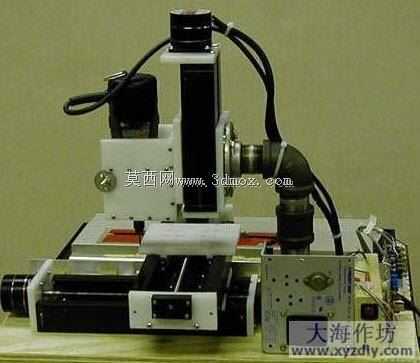

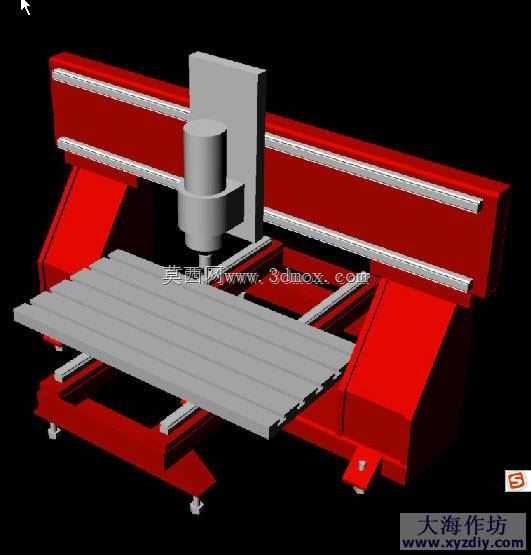

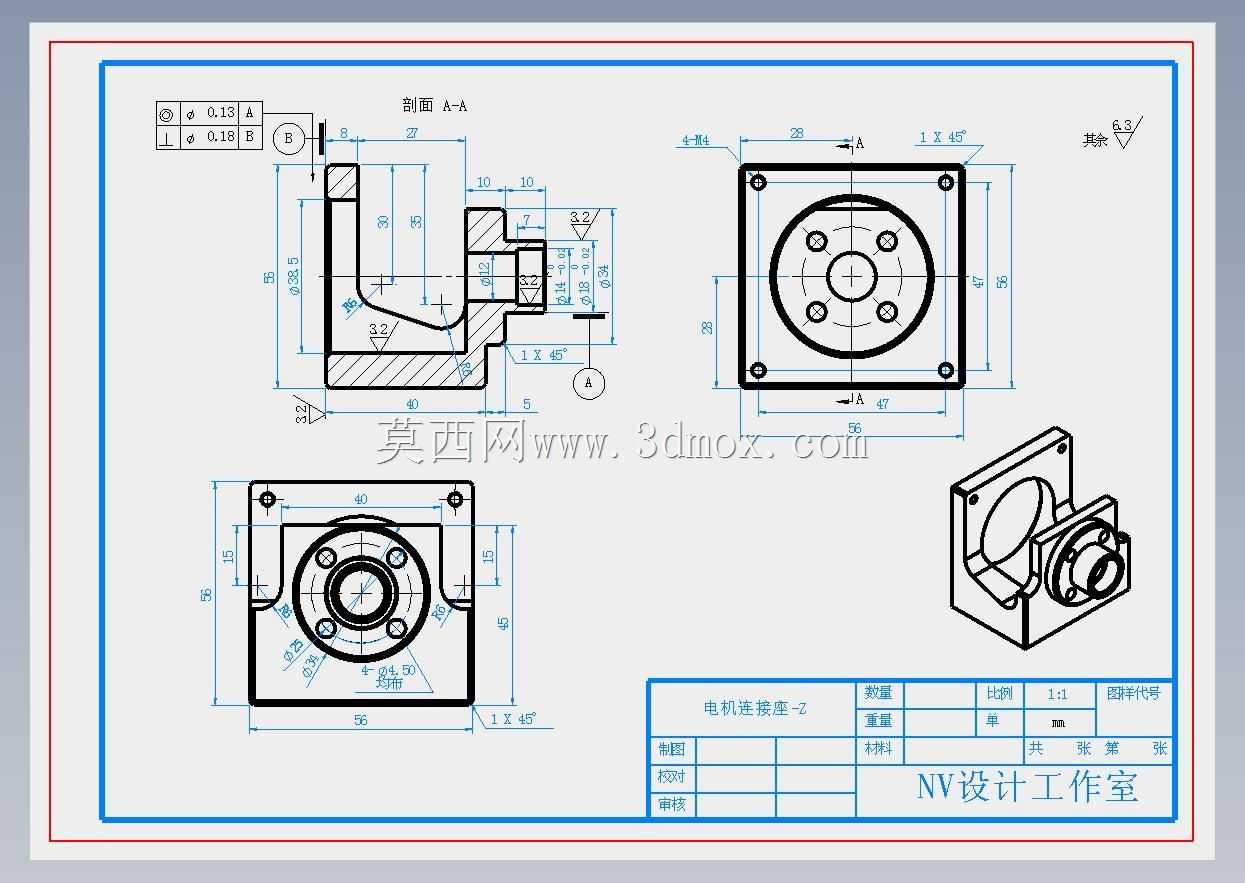

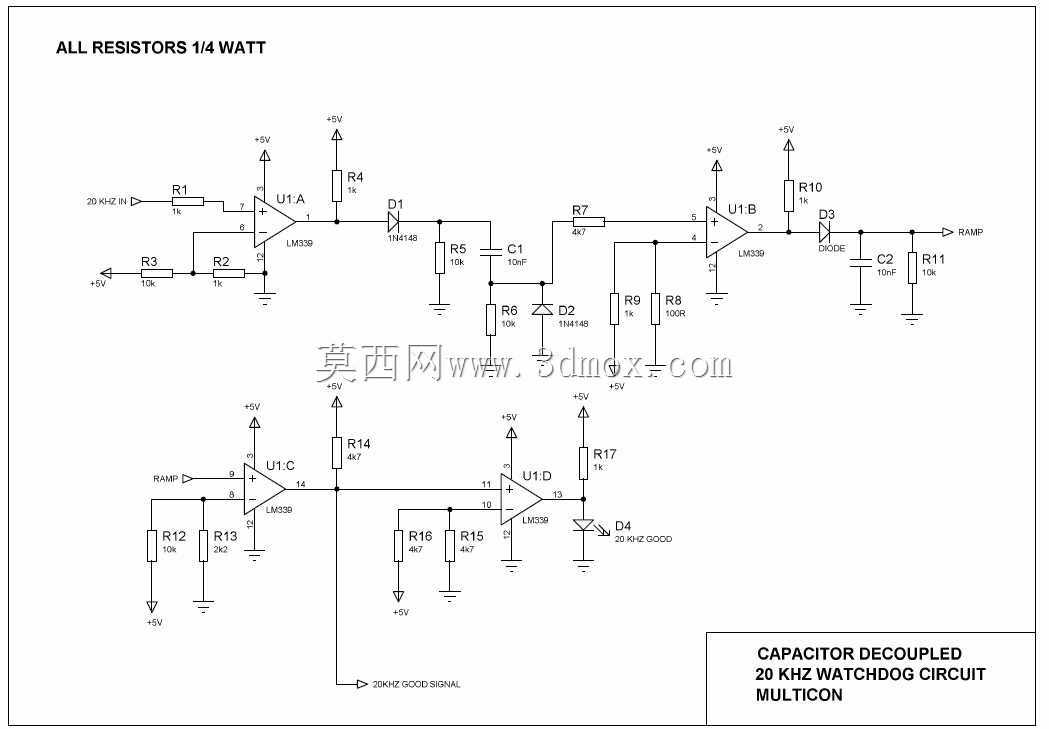

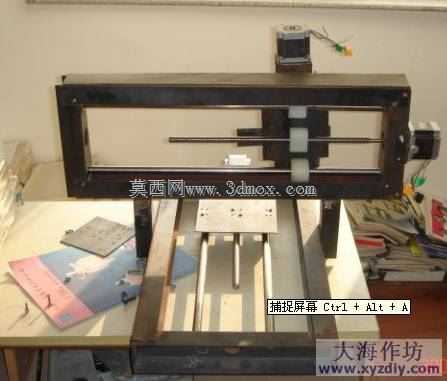

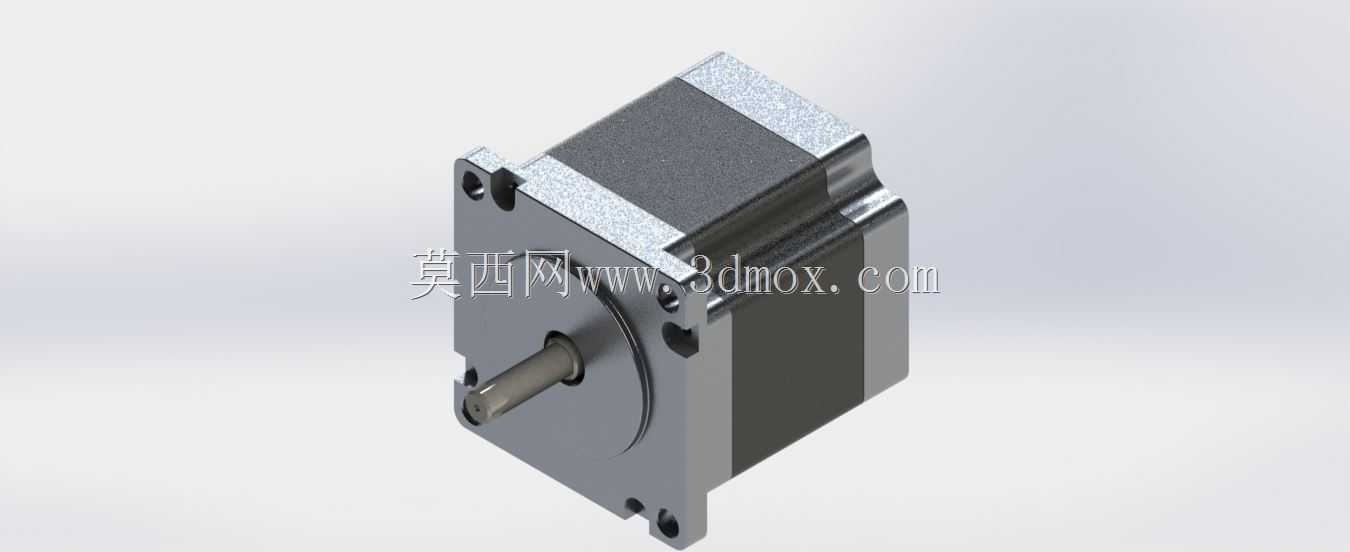

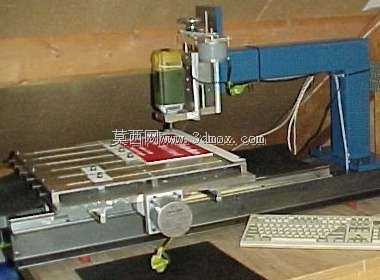

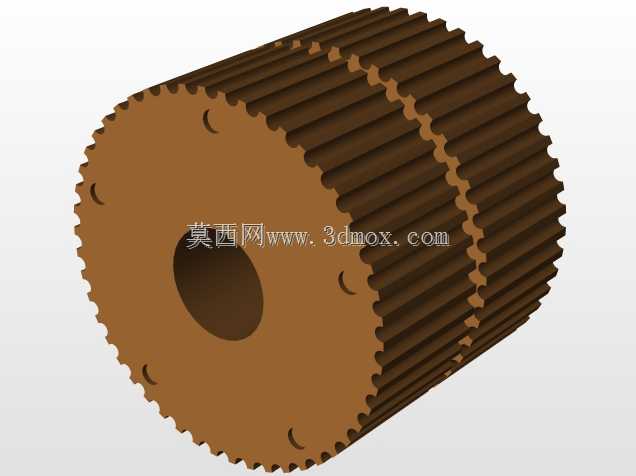

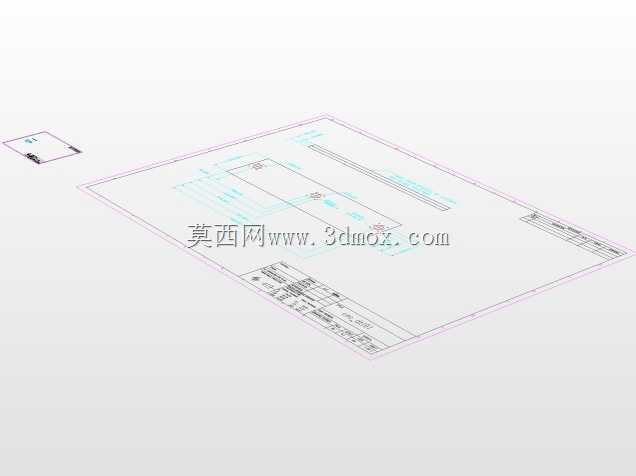

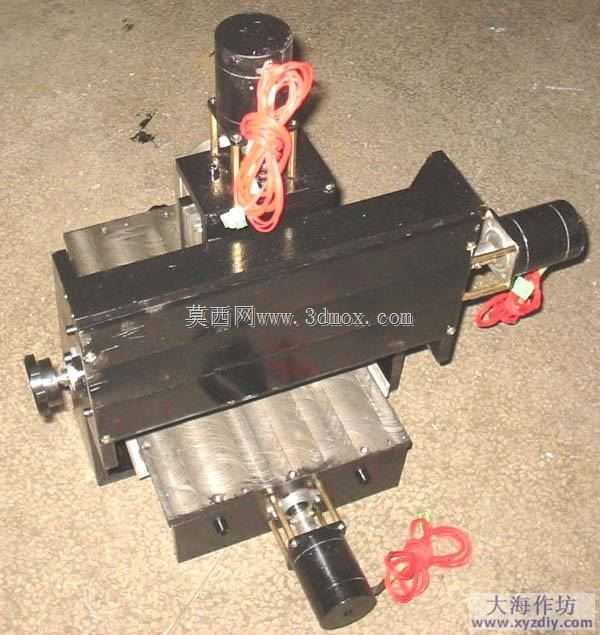

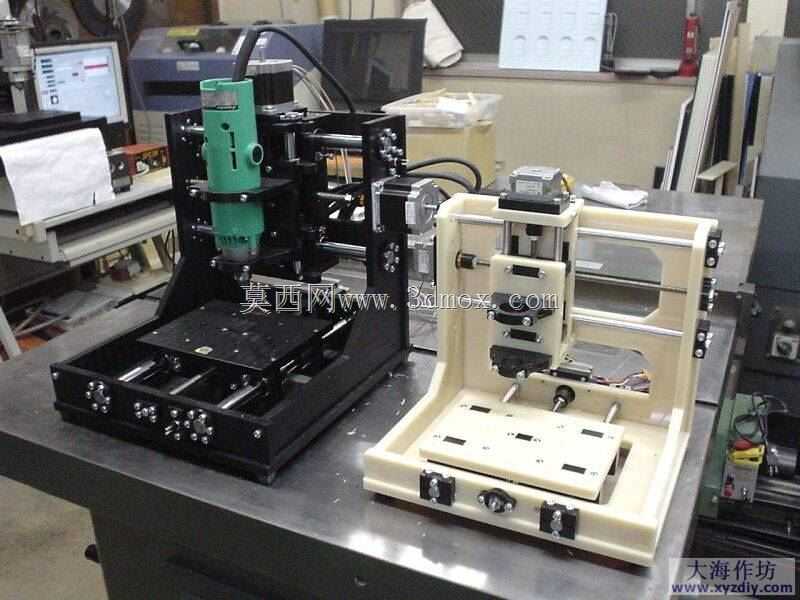

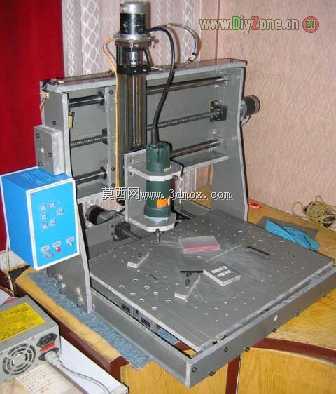

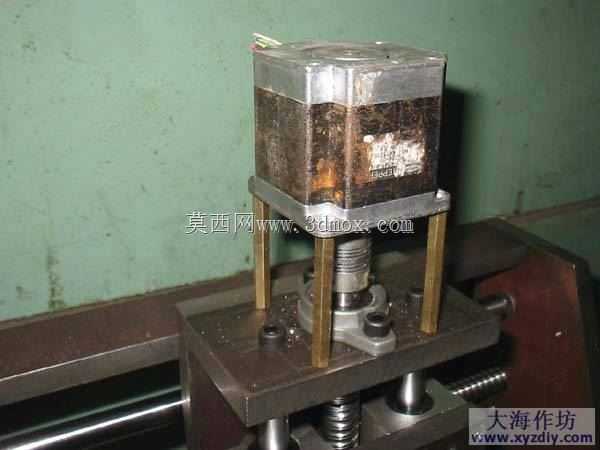

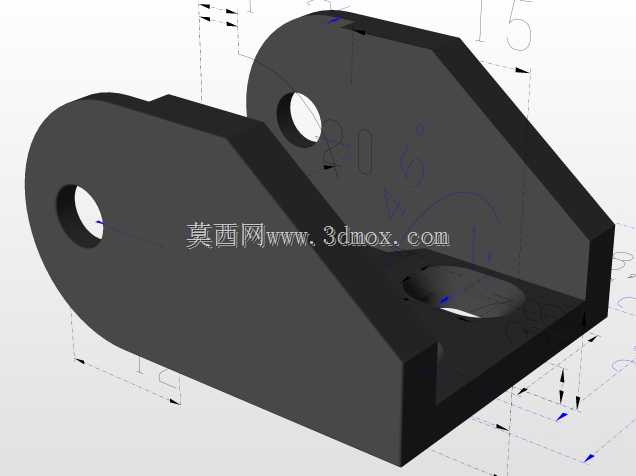

这类带定位孔系的平板型材构件，是中小型三轴数控加工设备工作台面的核心承载基础件，主要承担工件装夹定位、加工过程载荷传递的作用，在小型数控铣削设备、桌面级加工单元、定制化专机的工装搭建场景中应用广泛。从结构设计逻辑来看，构件整体采用等厚薄板形态，边缘设置的缺口结构并非随意开设，是为了适配设备机架的安装避让需求，避免与机架侧方的走线槽、驱动组件安装位产生干涉，保证基板安装后与机架的贴合面无凸起错位。板面分布的多组小孔采用阵列化排布思路，孔位间距经过公差匹配，既可以配合T型螺栓、快速装夹压块实现不同尺寸工件的灵活装夹，也能作为辅助定位销的固定孔位，满足多工位连续加工的定位重复精度要求，孔口位置做了微小倒角处理，避免装夹时螺栓卡滞、划伤工件基准面。设计过程中需要优先确认安装边界尺寸，基板的整体长宽尺寸要匹配对应三轴设备的X、Y轴有效行程，不能超出导轨滑块的运动覆盖范围，厚度参数则要根据额定承载载荷计算，既要保证满负载装夹时板面的平面度变形量控制在铣削加工允许的公差范围内，又要避免过厚导致的整机重量冗余，增加Y轴驱动的负载负担。板面的平面度公差是核心控制指标，直接影响工件装夹后的基准精度，设计时需要明确安装后板面的平面度要求，同时在基板背面设置对应机架安装螺孔的沉头位，保证螺栓锁紧后不会突出承载面，影响工件装夹的平整度。这类型材基板相比铸造工作台，加工周期更短，材料成本更低，适合小批量定制化数控设备的快速搭建，孔系的排布可以根据实际加工的工件类型做针对性调整，比如针对小型精密零件加工场景，可以加密孔位间距提升装夹灵活性，针对大尺寸板材加工场景，则可以适当放大孔位间距，同时在基板边缘设置辅助吊装孔，方便大尺寸工件的上下料操作。需要注意的是，基板安装时要配合定位销与机架做预定位，再逐步锁紧安装螺栓，避免锁紧过程中板面产生翘曲变形，影响后续加工的精度稳定性。
