铝型材框架式五轴数控雕刻加工设备

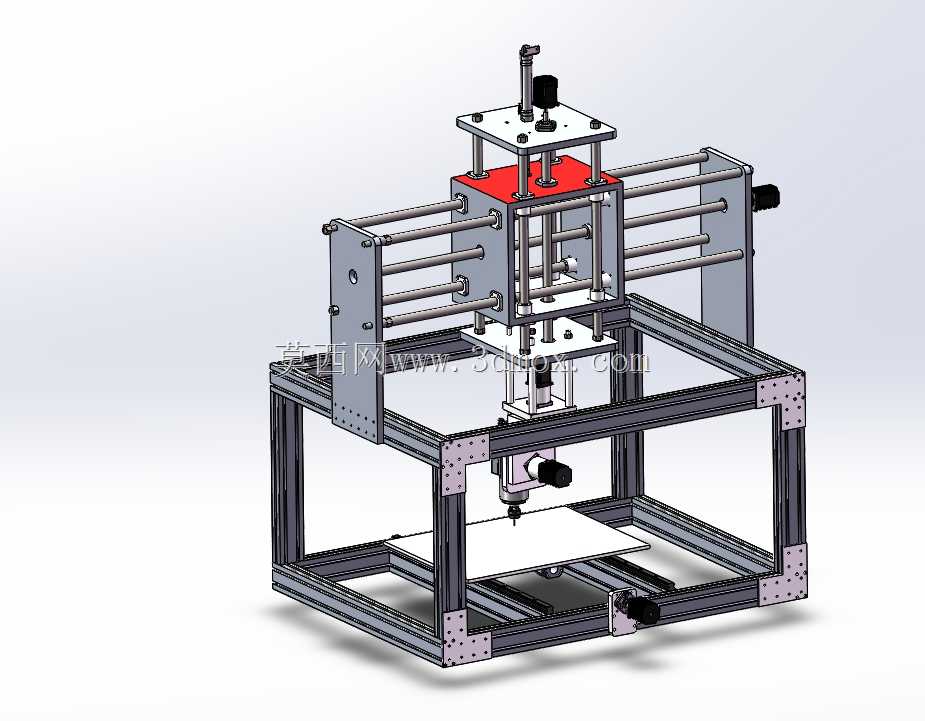

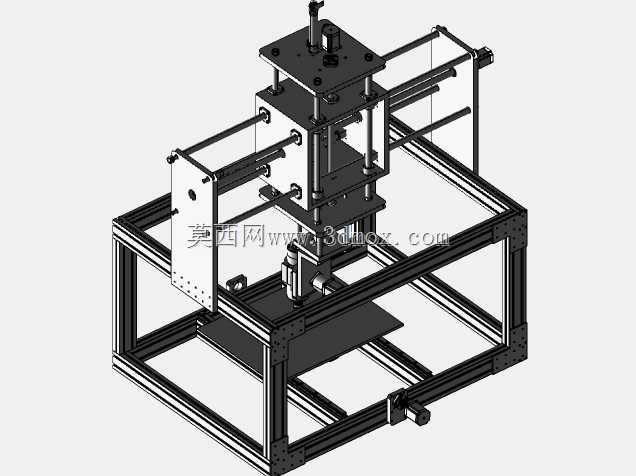

这款五轴加工设备的框架采用工业铝型材搭配角件拼接搭建，这种结构选型在小批量定制加工场景里优势明显，无需复杂焊接时效处理，装配调整灵活，后期改型拓展的成本远低于焊接钢结构机架，适合小型加工坊、创客空间以及教学实训场景做非金属、软金属的复杂曲面加工，比如广告标识雕刻、工艺浮雕加工、小型塑料件结构切削、木工异形件开槽铣型都能覆盖。设备的X、Y、Z三个直线轴采用光杆搭配滑动轴承的导向方案，光杆直径选用25mm规格，导向刚性足以应对小型加工头的切削负载，相比直线导轨方案成本更低，装配时对安装面的加工精度要求更宽松，四根竖向光杆围合出主轴的运动笼式结构，能在有限空间内提升Z轴运动的抗偏载能力，避免高速走刀时主轴出现点头抖动。第四、第五回转轴采用谐波传动结构，谐波减速器的零背隙特性可以保障多轴联动时的转角精度，加工空间曲面时不会因为传动间隙出现接刀痕，不过谐波组件的成本占比偏高，做原型机验证时也可以选用拆机的二手谐波件降低试错成本，只要回差控制在允许范围内就能满足加工需求。主轴部分采用垂直安装布局，加工区域位于框架下部的开放式工作台，工作台面预留了工装安装的T型槽位，装夹不同尺寸的工件时可以快速调整压块位置，设备的整体安装边界控制在1米见方左右，不需要专门的设备基础，放置在平整的水泥地面就能调平使用，整体重量较轻，车间内移位调整也不需要吊装设备。设计时特意将驱动电机布置在框架外侧，既方便后期维护更换，也能避免加工产生的切屑、粉尘落到电机外壳上堆积影响散热，走线全部沿铝型材的槽道内布置，外观整洁同时能防止切削过程中线缆被剐蹭破损。需要注意的是，选用的14mm直径脑斧液冷主轴功率偏小，重切削时容易出现闷刀，更适合做轻载的精细雕刻加工，如果要加工硬度更高的工件，可以更换更大功率的主轴组件，对应的Z轴安装板预留了不同规格主轴的安装孔位，不需要重新加工结构件就能完成升级。
