四轴TB6560USB接口步进电机数控控制板

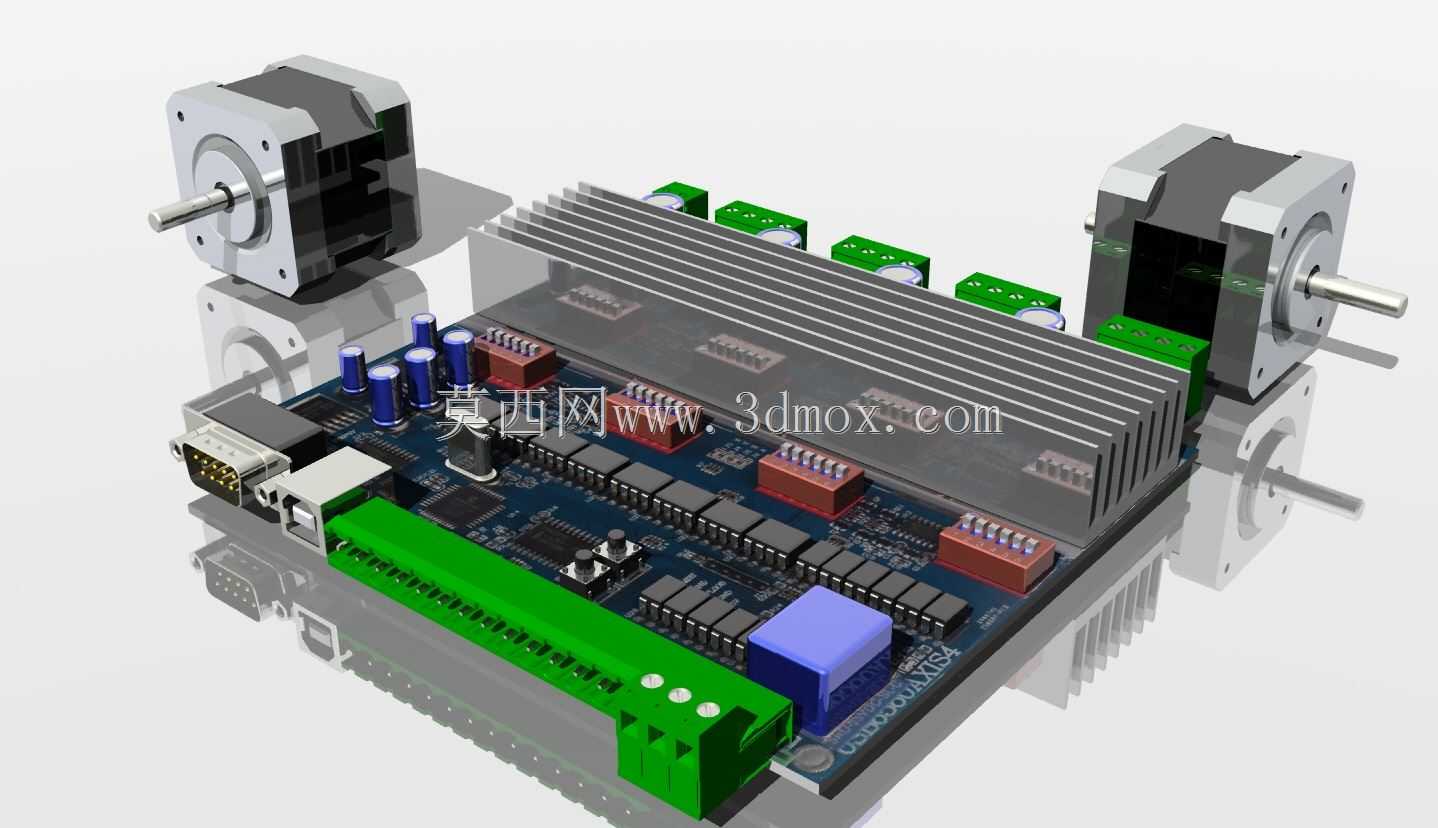

在小型数控雕刻、桌面级数控铣削、DIY数控切割设备的搭建场景中，步进电机控制板是衔接上位机指令与执行端电机的核心部件，这款四轴控制板正是针对这类中小功率数控场景开发的驱动控制一体化单元。从实际使用需求出发，该控制板单轴可驱动最大3A电流的两相步进电机，足够适配42、57系列常规步进电机的扭矩输出需求，USB接口的设计省去了传统并口控制板的转接麻烦，直接连接普通PC即可完成指令传输，对个人DIY用户、小型设备集成商十分友好，不需要额外配置独立的运动控制卡，大幅降低了整套数控系统的搭建成本。

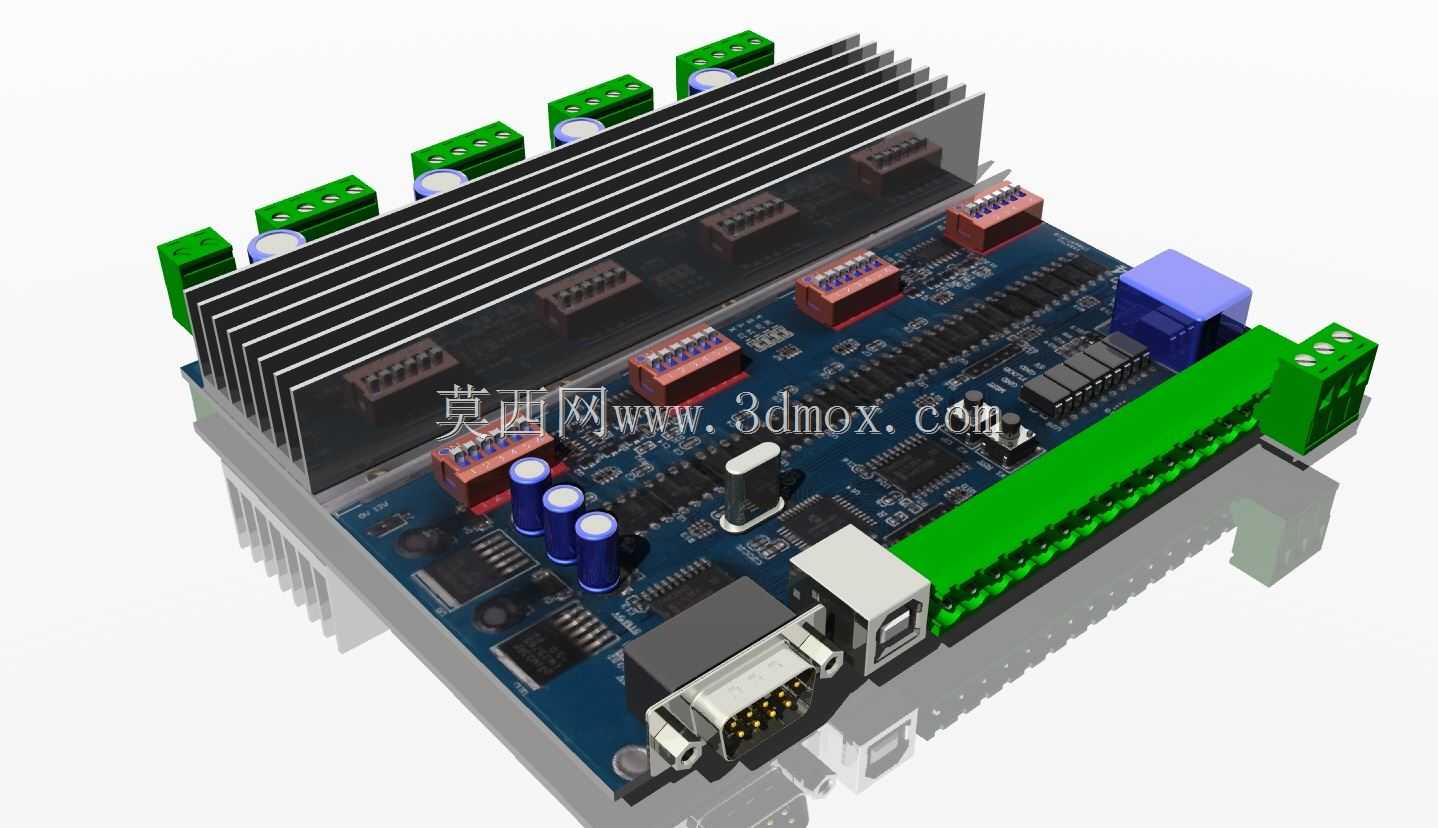

设计层面，板载大面积铝制散热鳍片直接覆盖四组TB6560驱动芯片，在连续长时间运行的工况下，能快速将驱动芯片工作产生的热量导出，避免过热导致的驱动丢步、过流保护问题，这一点在实际加工场景中尤为重要——不少DIY用户搭建的小型雕刻机经常需要连续数小时运行做浮雕加工，散热不足很容易导致加工错位报废工件。板上集成的拨码开关可直接设置各轴的细分参数、输出电流，不需要外接额外的设置模块，调试时直接在板上操作即可，接线端子采用大电流绿色接线座，电机线、电源线的压接更牢靠，不会因为设备运行的振动出现接线松脱的问题。

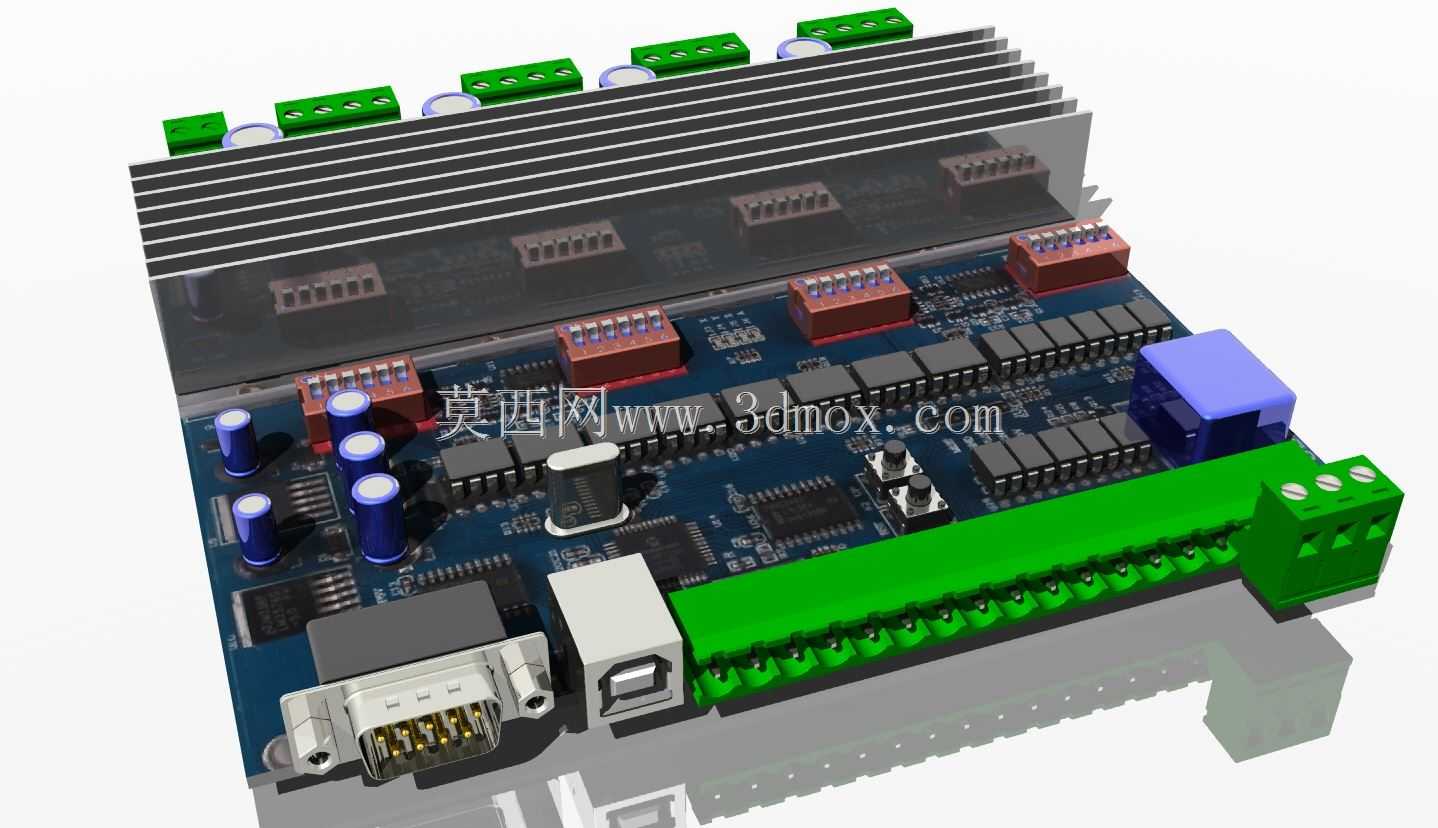

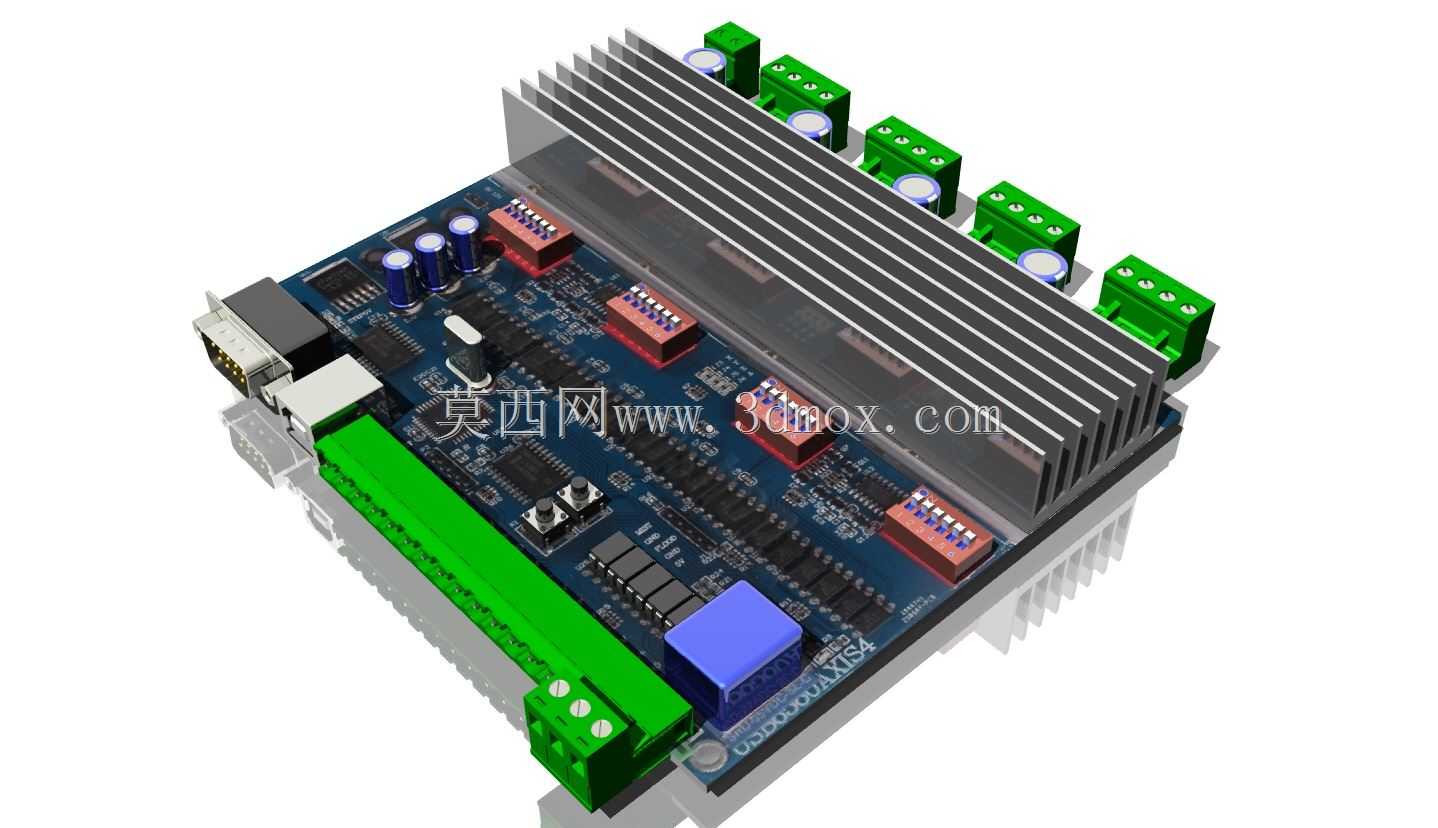

安装边界上，整板采用矩形布局，散热鳍片沿板长方向布置，安装孔位预留了标准的固定孔距，可直接安装在常规的电气安装板上，外接接口包含USB通讯口、主轴控制接口、限位开关接口，所有接口的排布都沿板边布置，方便走线整理，不会和板上的电容、拨码开关等元件产生干涉。实际选型时需要注意，该控制板适配的是两相四线步进电机，接线时需要对应好电机绕组的相序，初次调试建议先将电流设置为电机额定电流的80%，逐步调整细分参数匹配设备的传动精度，避免一开始就满电流运行导致驱动或电机过热。

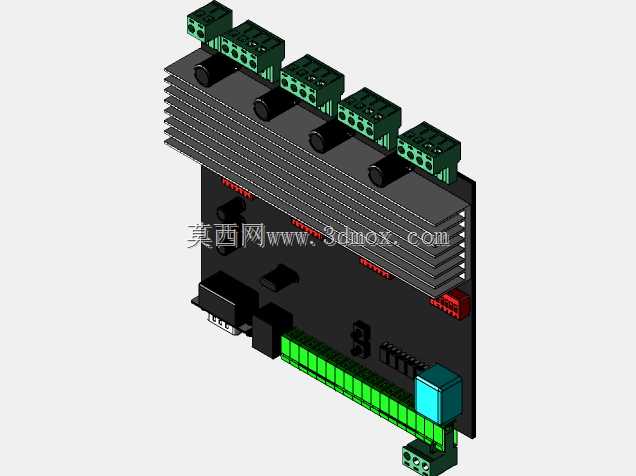

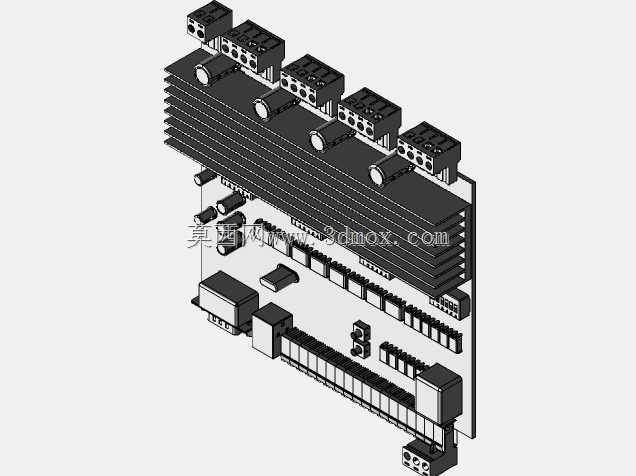

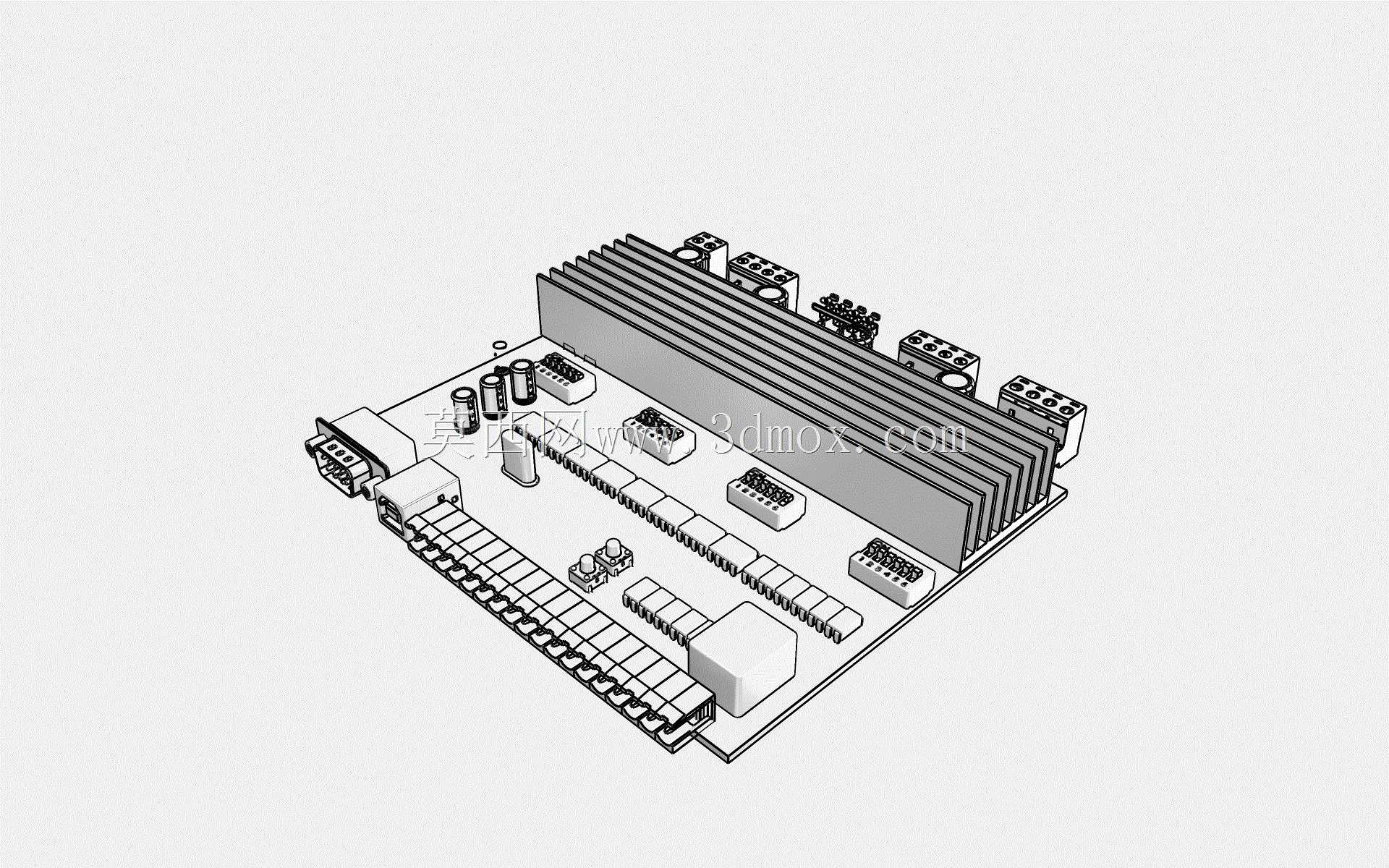

从结构建模的角度看，这个模型完整还原了板上所有元件的外形尺寸、安装位置，不管是做整套数控设备的电气舱布局设计，还是做控制板的外壳设计，都可以直接参考这个模型的尺寸做干涉检查，不用再手动测量实物的各个元件高度、接口位置，能大幅缩短设备开发的建模周期。不少做小型数控设备开发的工程师，在做电气布局时经常会忽略接线端子的插拔空间、散热片的通风空间，这个模型把所有元件的实际外形都做了还原，在设计阶段就能提前预留好操作空间，避免后期装配时出现接线困难、散热风道被遮挡的问题。
