高功率蓝光激光发生模组结构设计

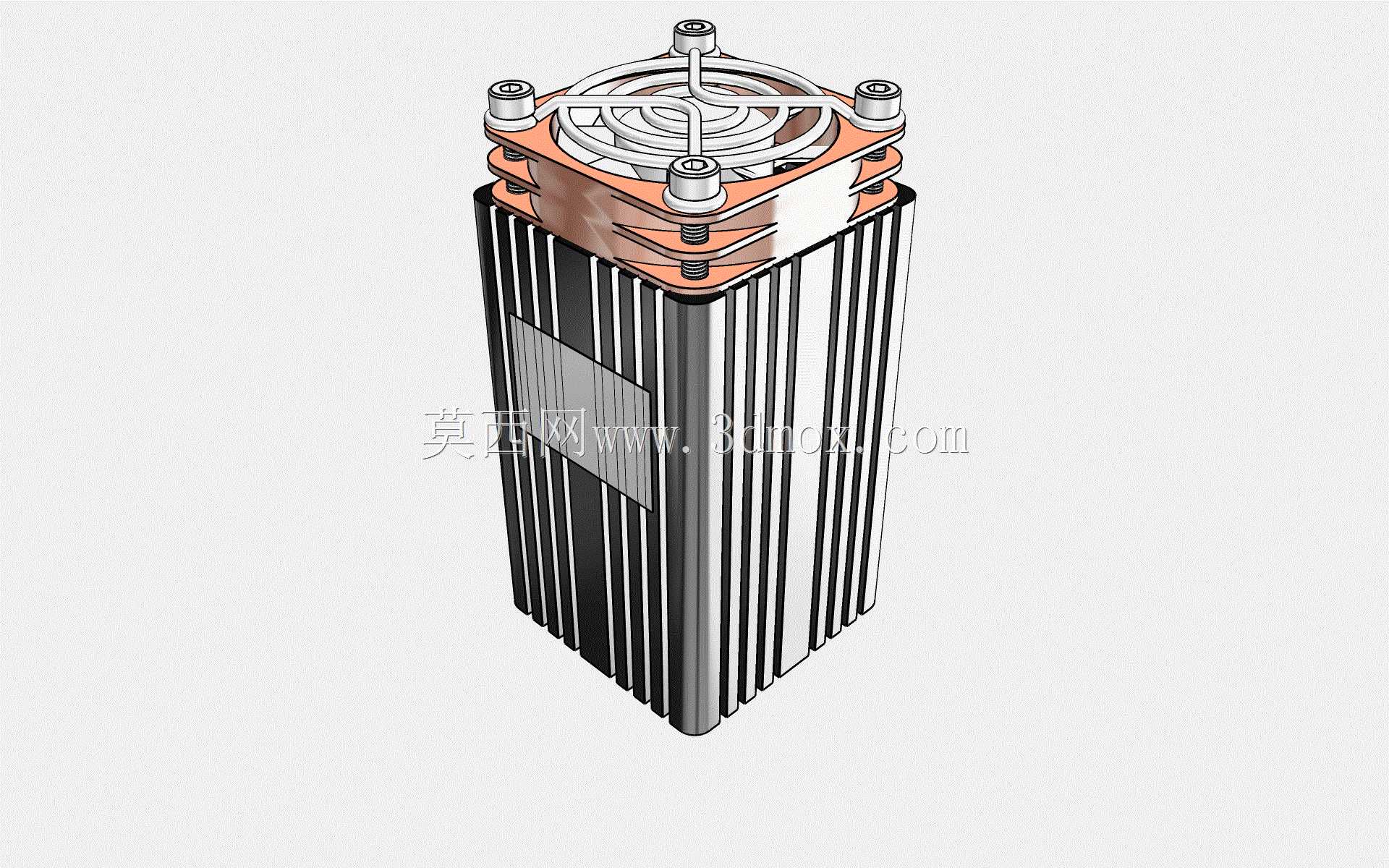

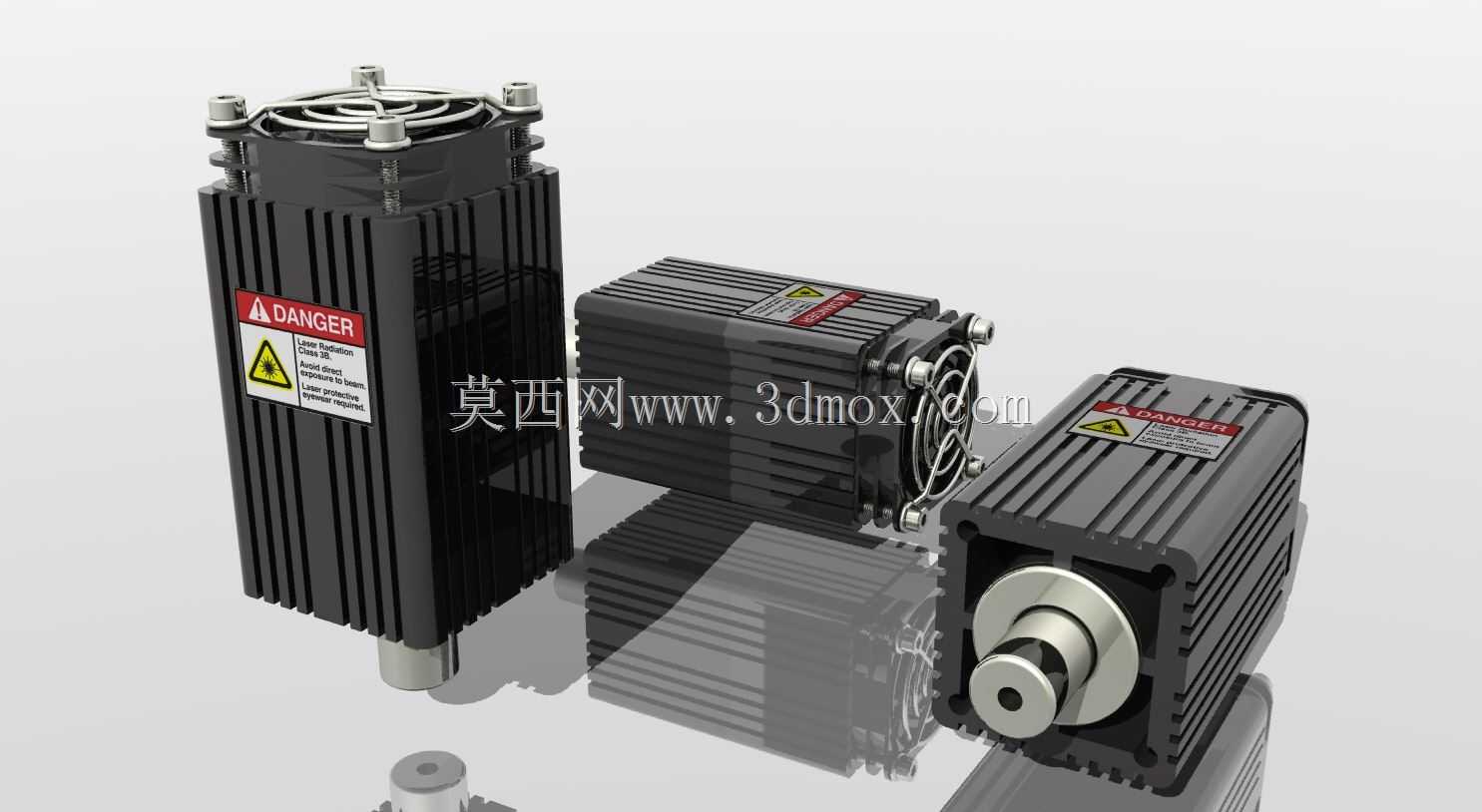

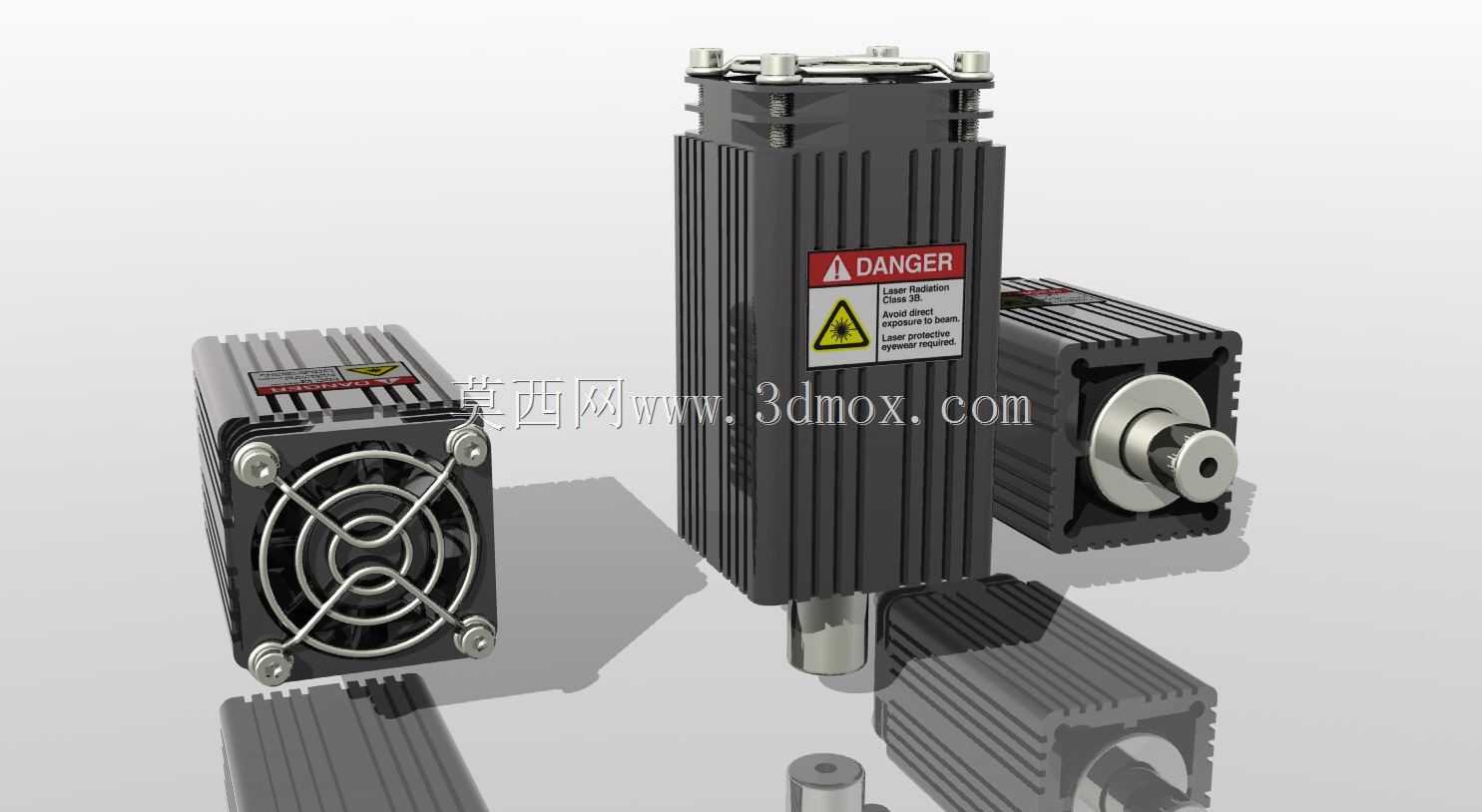

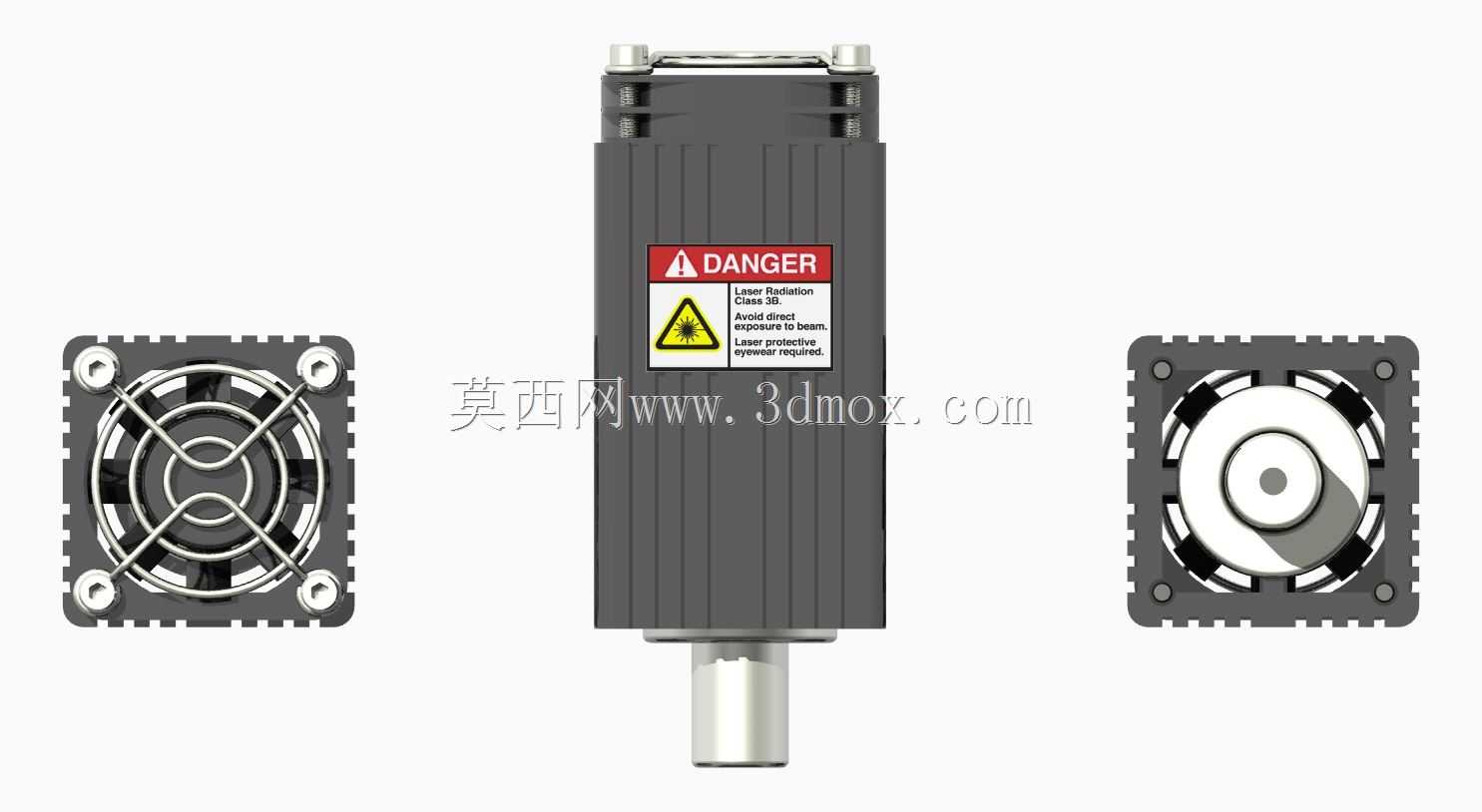

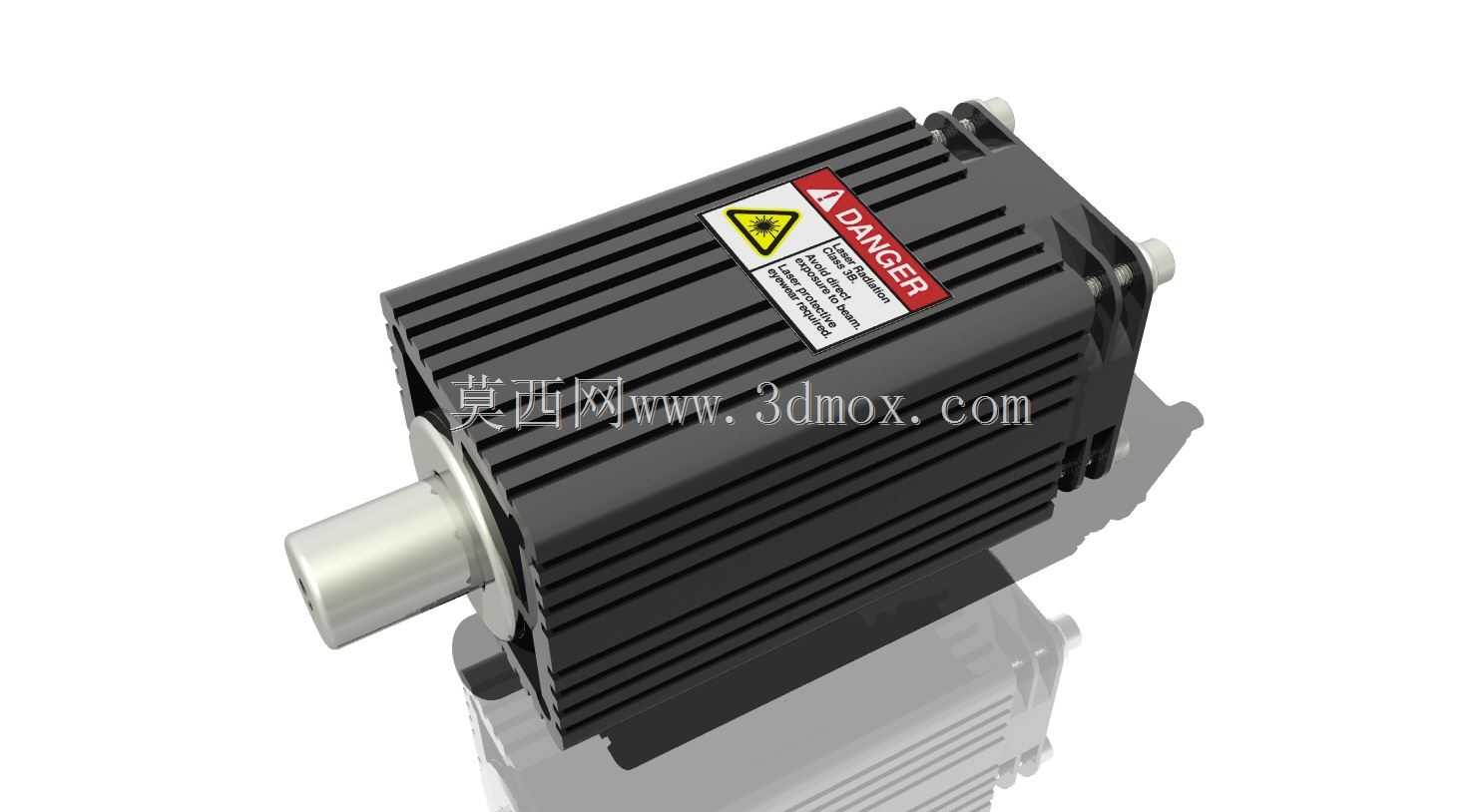

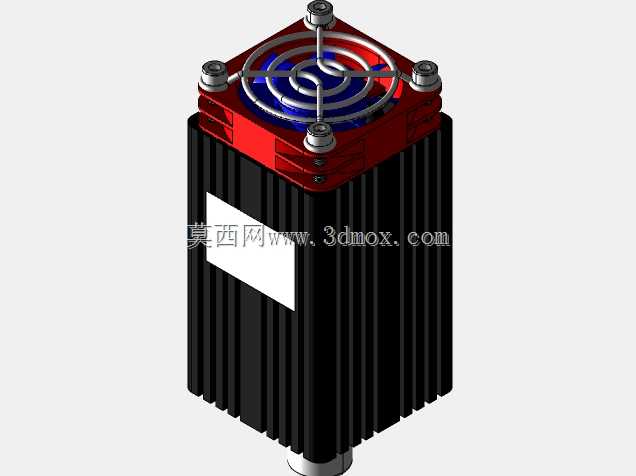

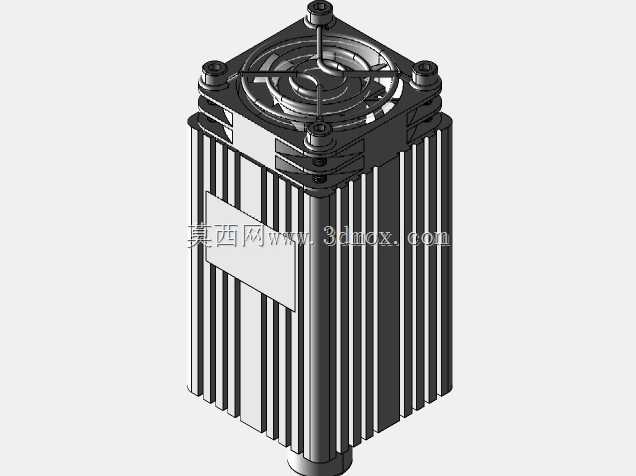

这款2W功率级蓝光激光发生单元，目前在桌面级激光加工、小型打标设备、DIY数控切割改造领域应用十分广泛，不少做小型自动化设备集成的工程师，在做非接触式加工工位设计时，都会优先选用这类集成度较高的模组，省去单独匹配光学元件、散热结构、驱动电路的繁琐步骤。从结构设计来看，整个模组采用一体化铝挤型散热壳体，壳体表面做了密集的纵向散热筋设计，能够在连续满功率输出时，快速将激光二极管工作产生的热量传导到外界空气，避免核心发光元件因结温过高出现光衰甚至烧毁的问题。其中一款带轴流风扇的版本，在壳体尾部集成了40mm规格的直流散热风扇，风扇通过金属防护网固定，防护网采用十字交叉钢丝结构，既可以避免异物卷入扇叶，也不会过多阻挡风道，适合长时间连续工作的工位使用。模组的电路部分内置恒流驱动板，直接适配12V直流供电，工作电流稳定控制在2A区间，不需要额外搭配限流驱动模块，接线即可工作，大幅降低了集成门槛。输出端采用标准的光学透镜接口，可根据实际加工需求更换不同焦距的聚焦透镜，实现不同光斑大小的输出，满足雕刻、切割、指示等不同场景的使用要求。安装边界上，模组主体为方形截面结构，壳体侧面预留有标准的安装螺孔，可直接通过压块或者螺丝固定在设备的安装平板上，不需要额外设计定制夹具，适配市面上多数小型数控设备的安装位尺寸。设计过程中充分考虑了使用安全性，壳体表面贴有标准的激光危险警示标识，提醒操作人员避免激光直射眼睛或者皮肤，输出端的金属接头做了接地处理，避免静电击穿内部的激光二极管芯片。不同版本的模组长度存在细微差异，带风扇的版本整体长度稍长，但整体截面尺寸保持一致，安装孔位通用，可实现同规格不同功率版本的直接替换，不需要修改原有设备的安装结构。这类模组在实际使用中，常被集成在小型数控雕刻机上，用来做薄木板、塑料、皮革等材料的表面打标或者薄材切割，也有部分场景用来做激光定位指示，依靠较高的输出功率，即使在强光环境下也能清晰看到指示光斑。
