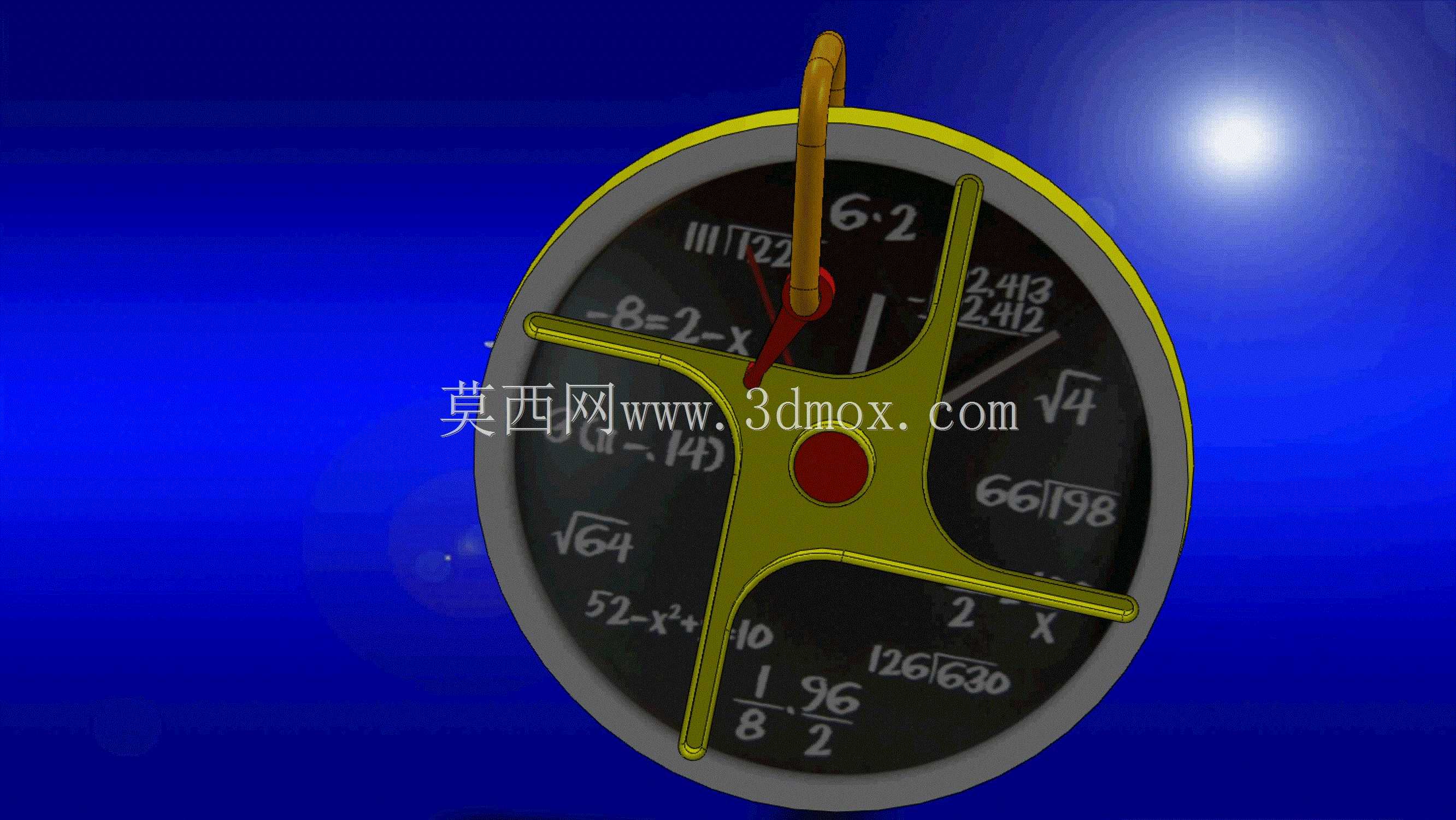

带数学刻度标识的受控输出擒纵轮结构

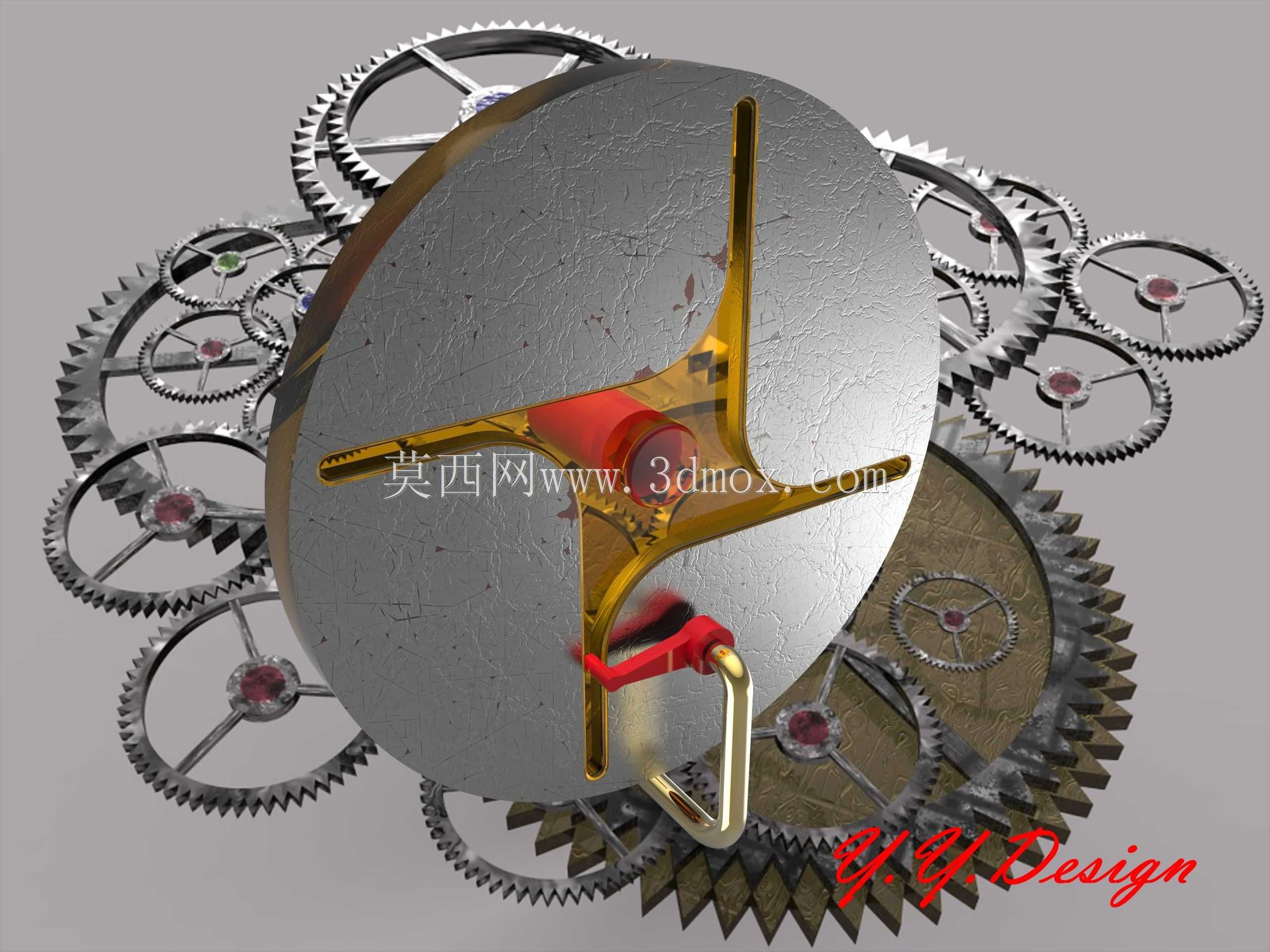

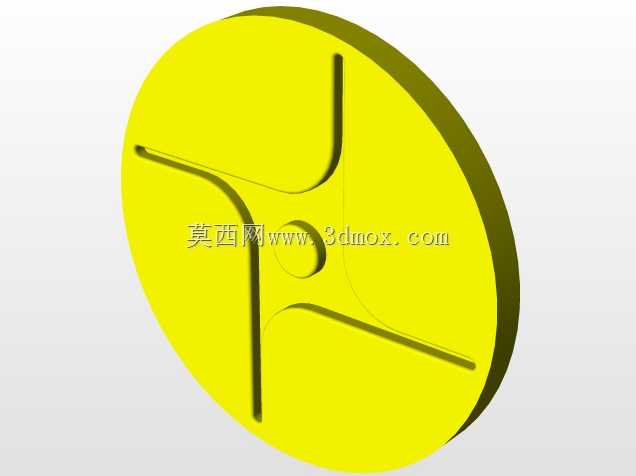

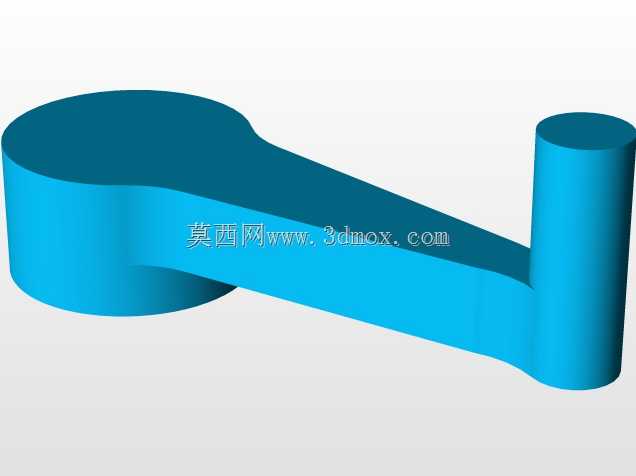

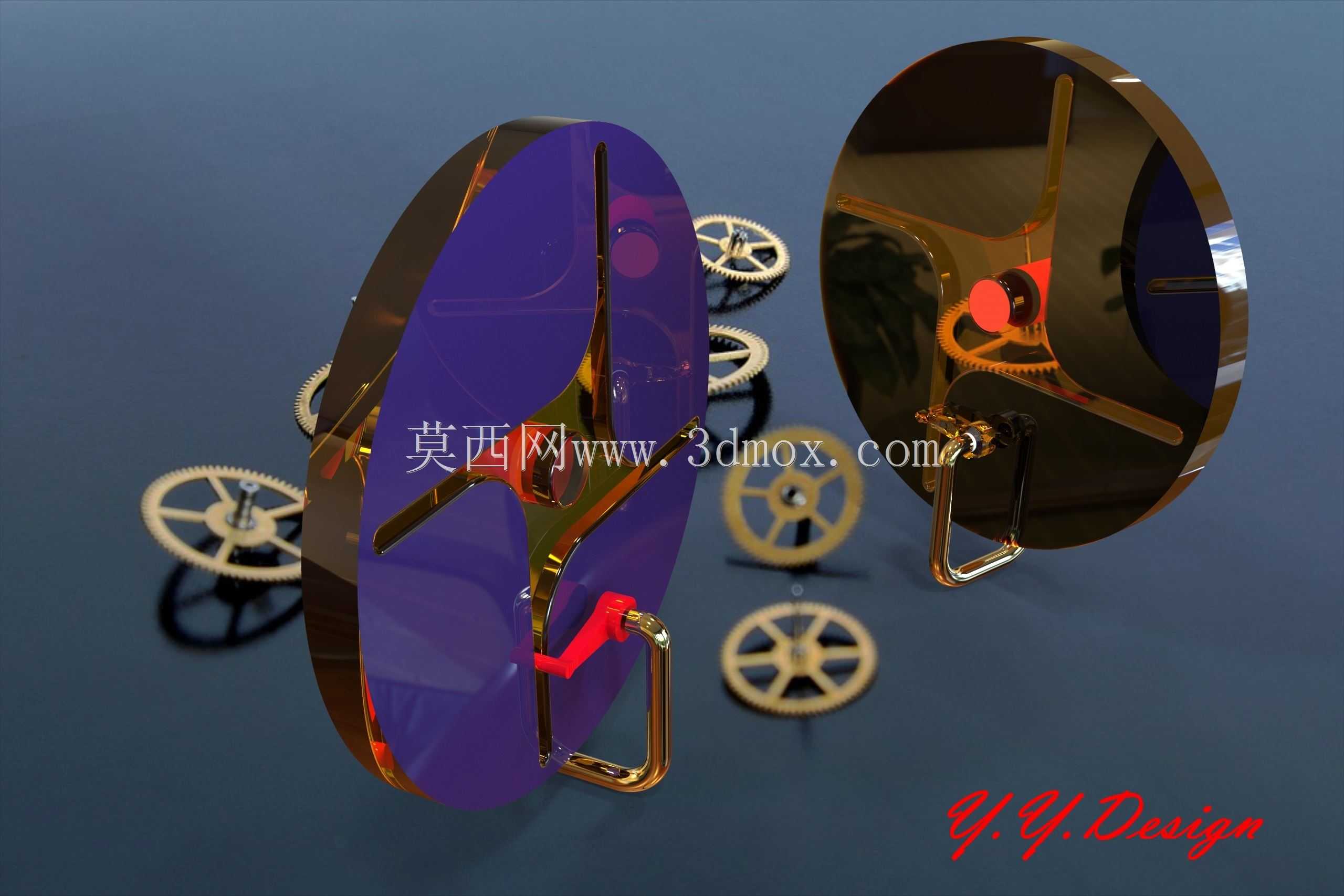

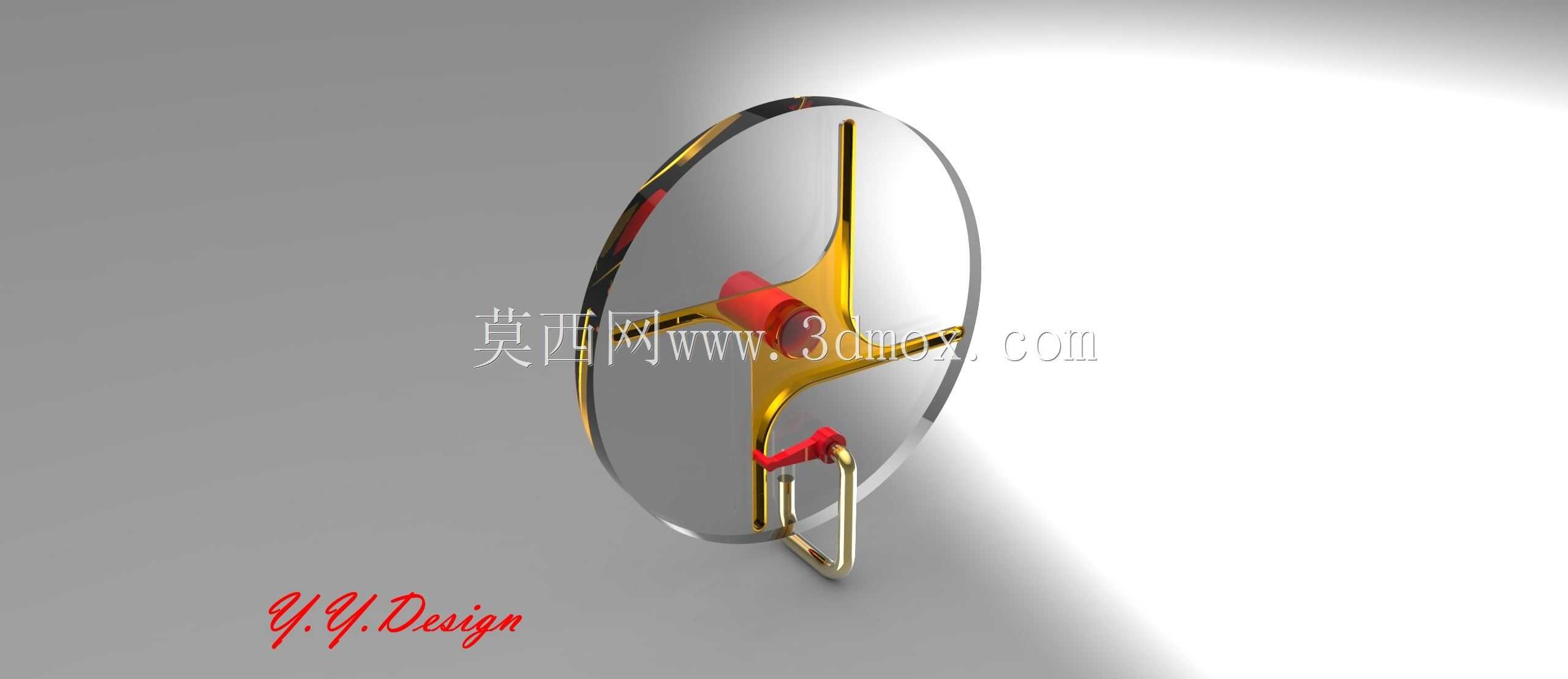

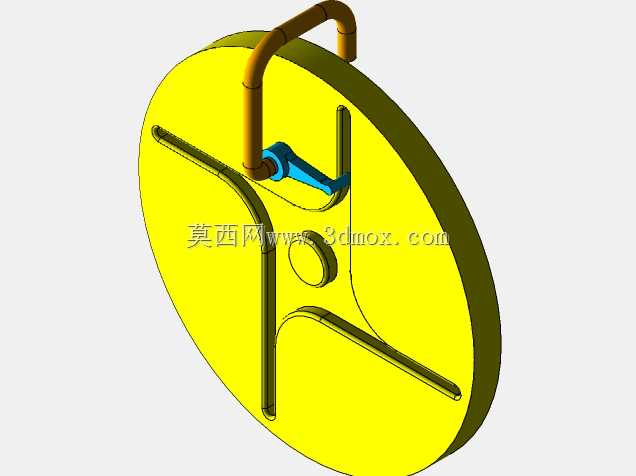

这类擒纵结构最早应用于计时仪器领域，随着精密机械控制需求的拓展，目前也常出现在需要定频间歇输出、受控步进动作的小型精密传动系统中，比如定长送料的微型工位切换机构、定时触发的小型联锁装置、需要恒定节拍输出的精密演示教具，都能见到这类结构的衍生设计。从结构本身来看，核心的三臂星形擒纵叉与带刻度标识的轮盘同轴布置，擒纵叉的三个臂端做了圆弧过渡处理，避免与轮盘齿槽卡滞时出现应力集中，轮盘外缘做了加厚的凸缘结构，既可以提升轮盘自身的转动惯量稳定性，也能作为擒纵叉摆动时的限位边界，防止擒纵叉脱出啮合区间。设计时首先要匹配输入动力的扭矩范围，擒纵叉的摆动轴与轮盘转轴的中心距需要严格控制公差，中心距偏差过大会导致擒纵叉卡滞或者脱啮，直接影响输出动作的节拍稳定性；轮盘表面的各类数学标识并非装饰用途，实际是用来标记不同的输出工位对应角度，调试时可以直接通过刻度快速确认擒纵叉的锁止位置是否对应预设的输出节点，省去反复打表测量转角的步骤。安装边界方面，整个结构的轴向尺寸非常紧凑，轮盘背面预留了标准的轴孔配合位，可以直接与输出轴通过键连接固定，擒纵叉的摆动轴端预留了拨杆安装位，能够直接与外部的动力输入摆杆连接，不需要额外设计转接构件。实际运行过程中，擒纵叉在摆动力作用下交替卡入轮盘的齿槽，每一次摆动都会驱动轮盘转过固定的角度，同时在非驱动行程将轮盘锁止，避免轮盘因为惯性出现过转，保证输出的转角精度稳定在可控范围内。这类结构的传动间隙需要控制在极小的范围内，擒纵叉臂端与轮盘齿槽的配合间隙过大，会导致输出转角出现累积误差，间隙过小则会增大运行阻力，甚至出现锁死无法动作的情况，建模时需要重点配合公差带的设定，预留合理的运行间隙。
