玻璃杯曲面旋转激光雕刻加工装置

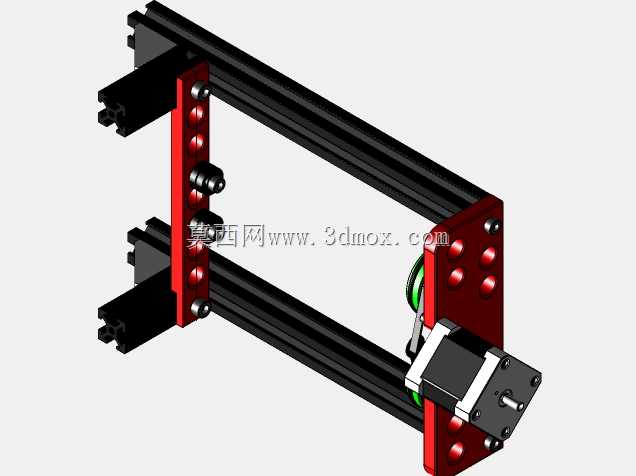

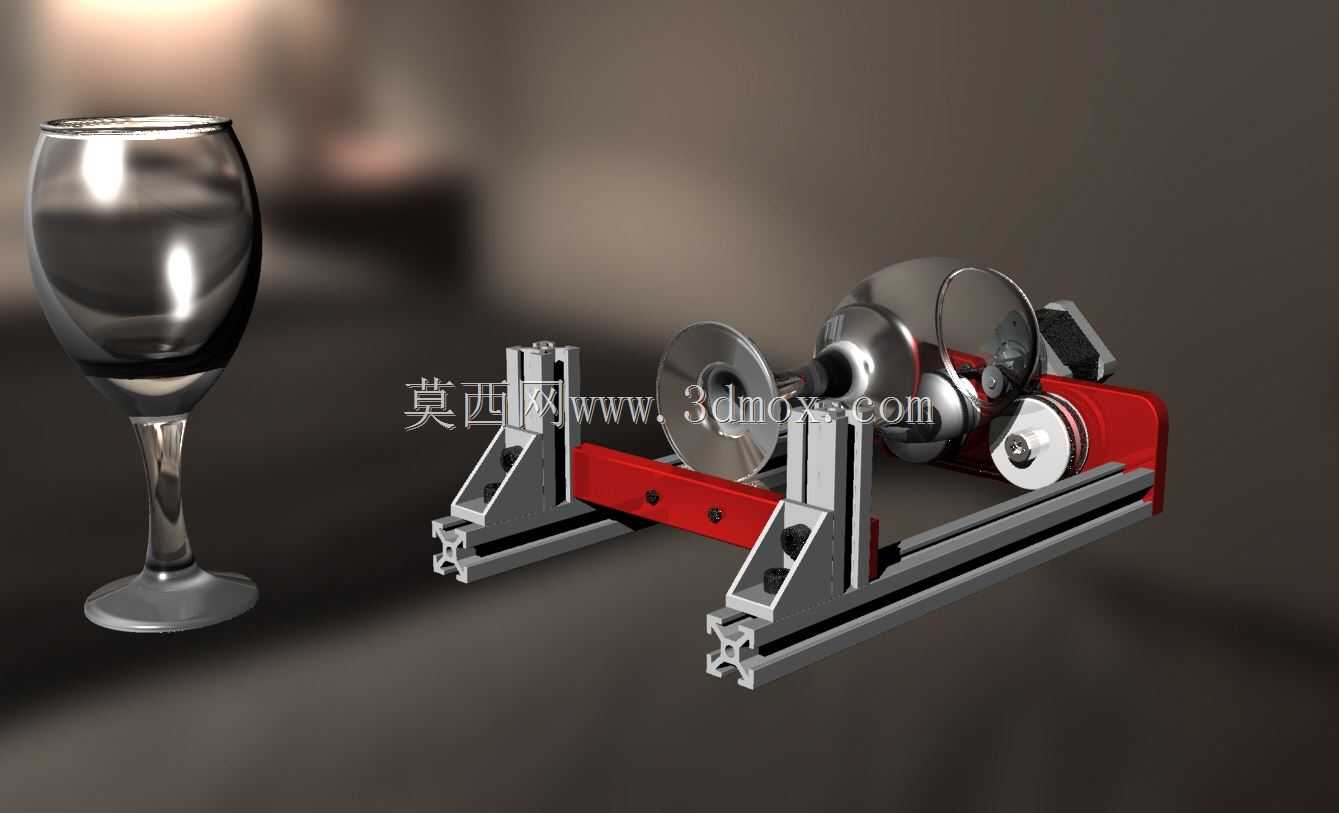

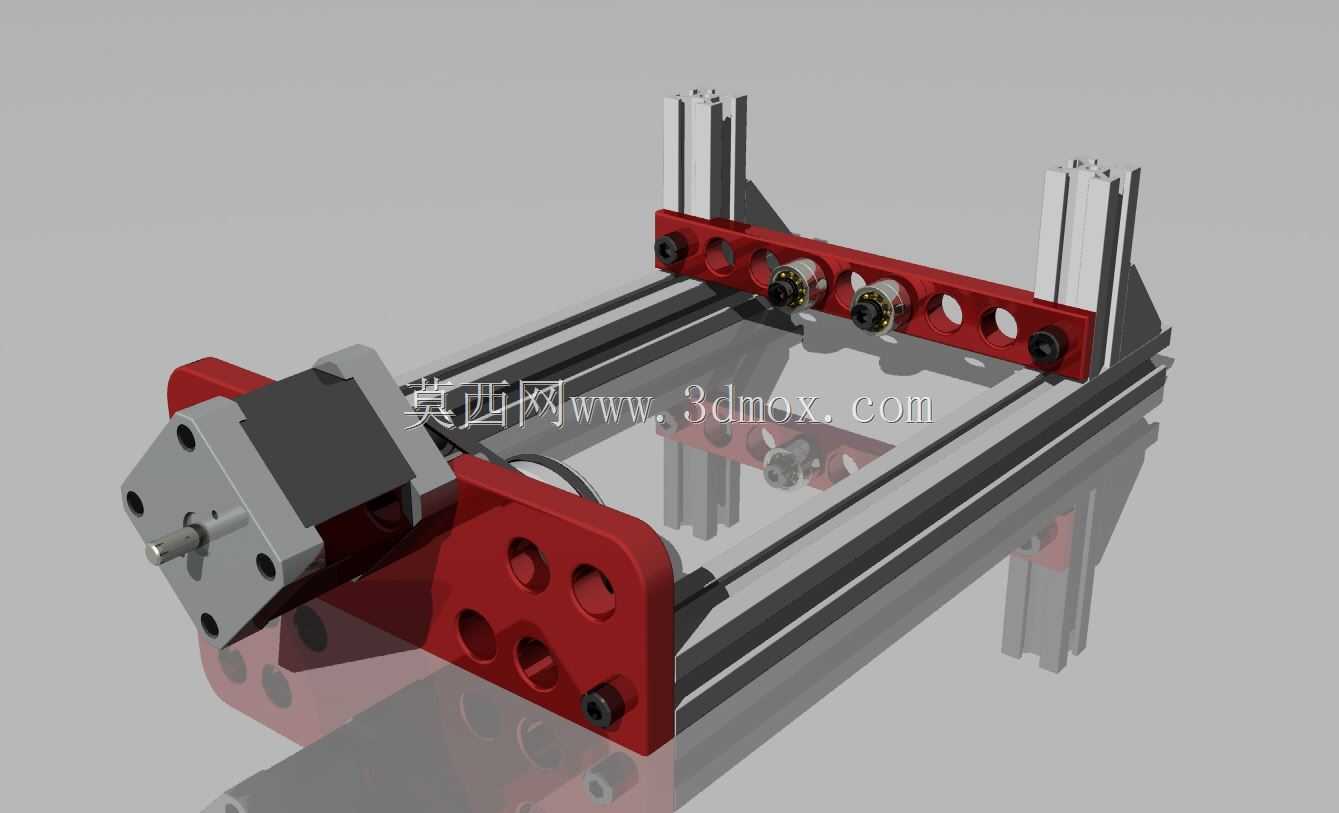

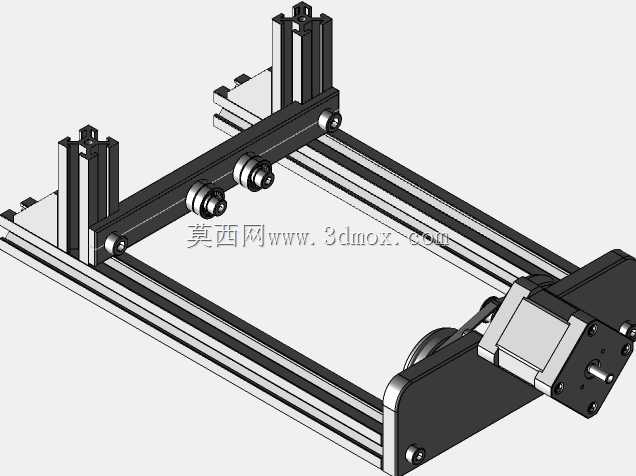

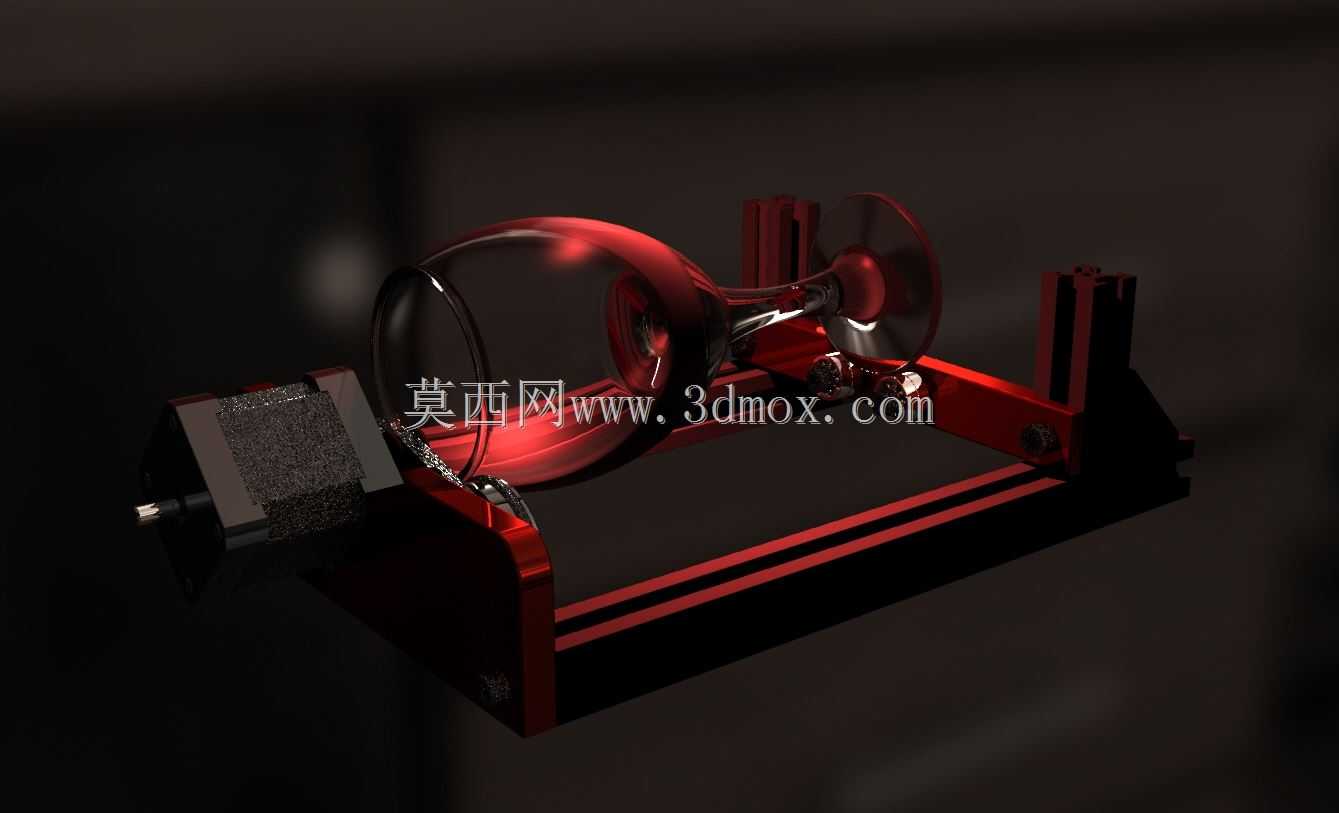

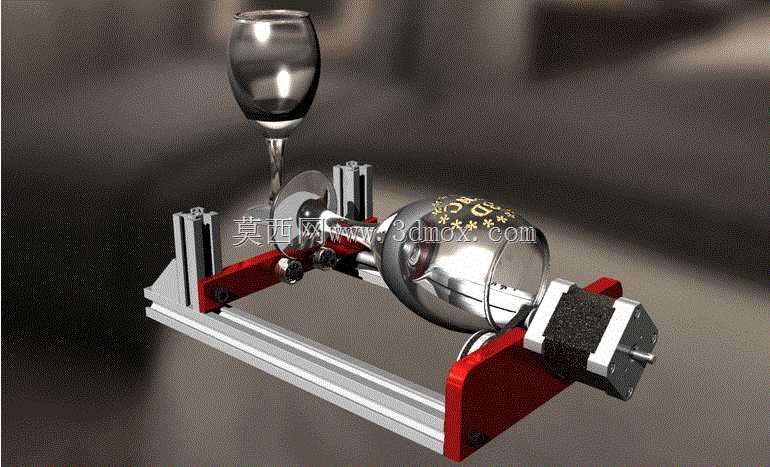

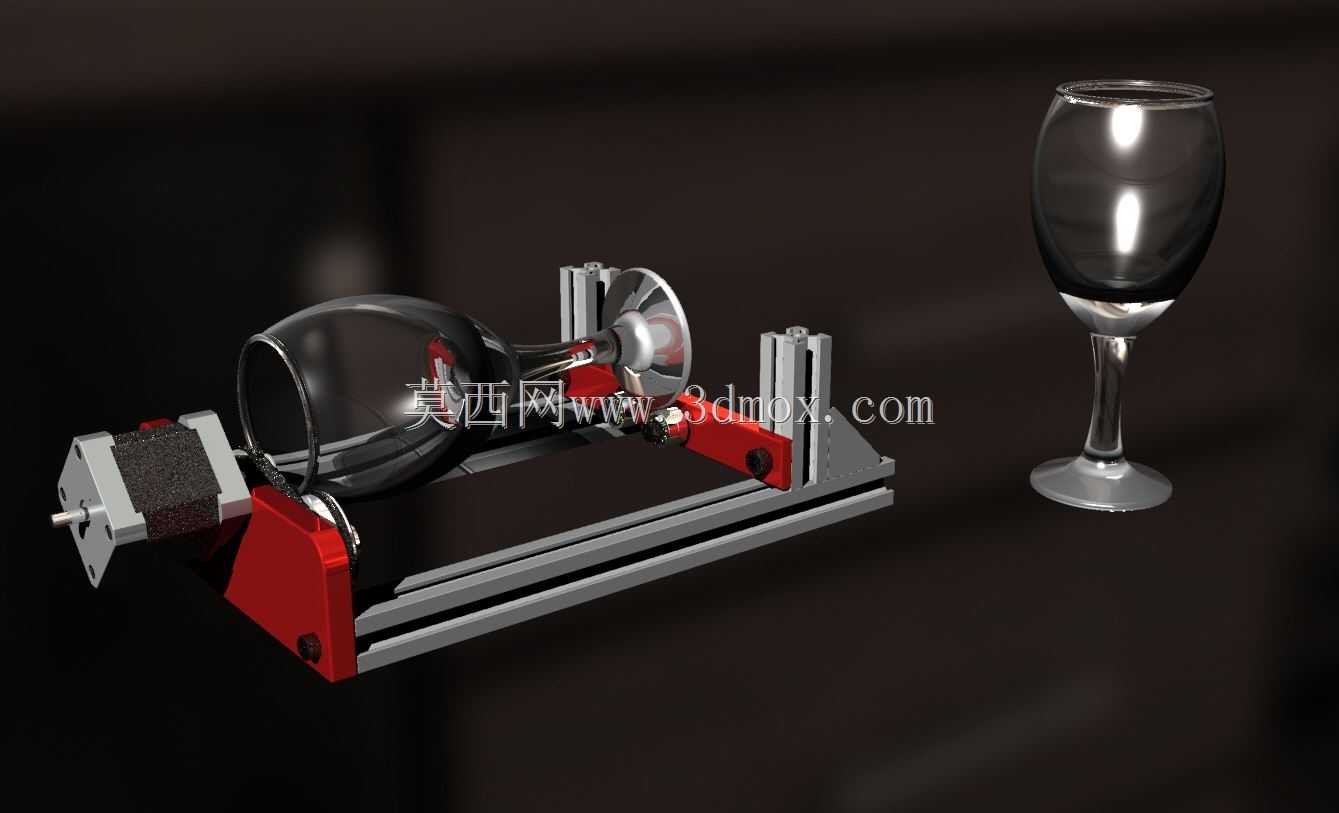

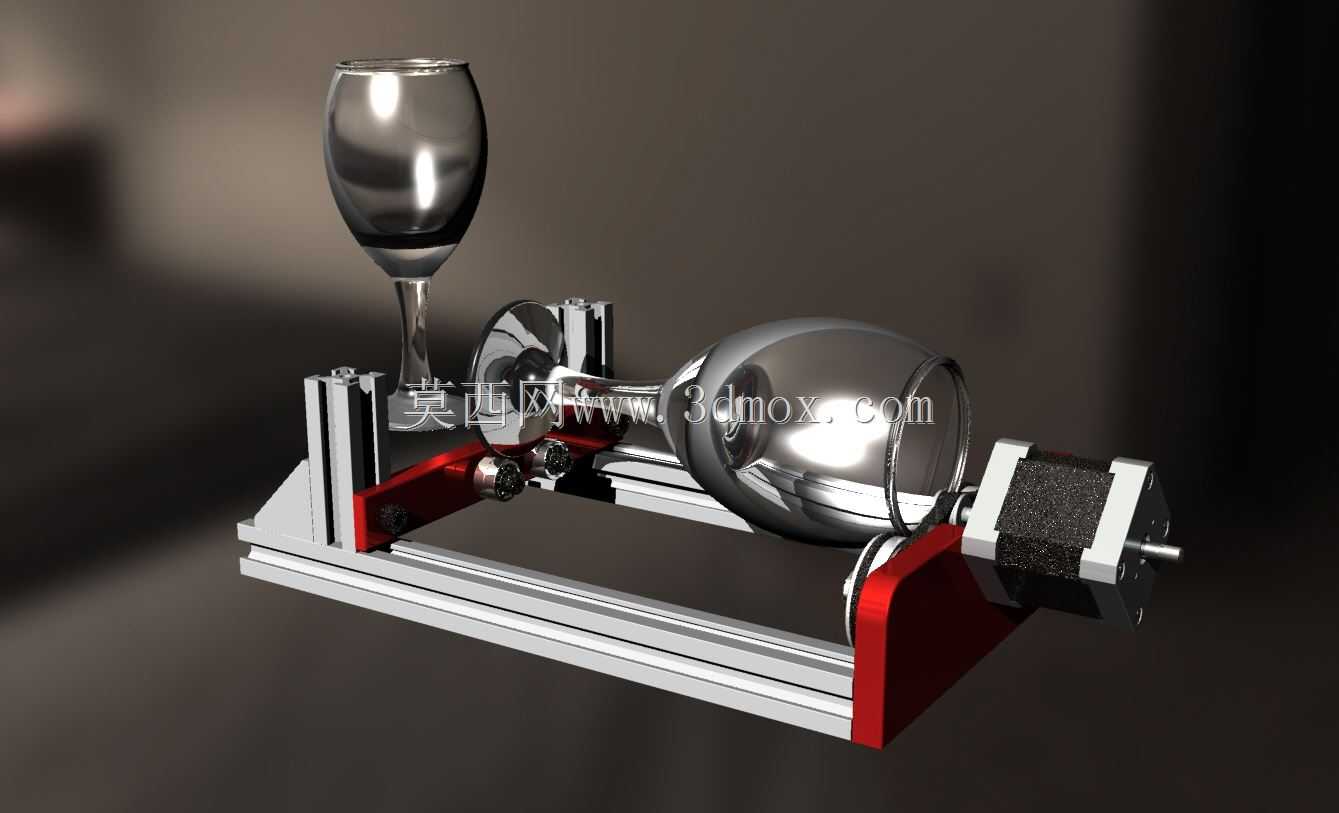

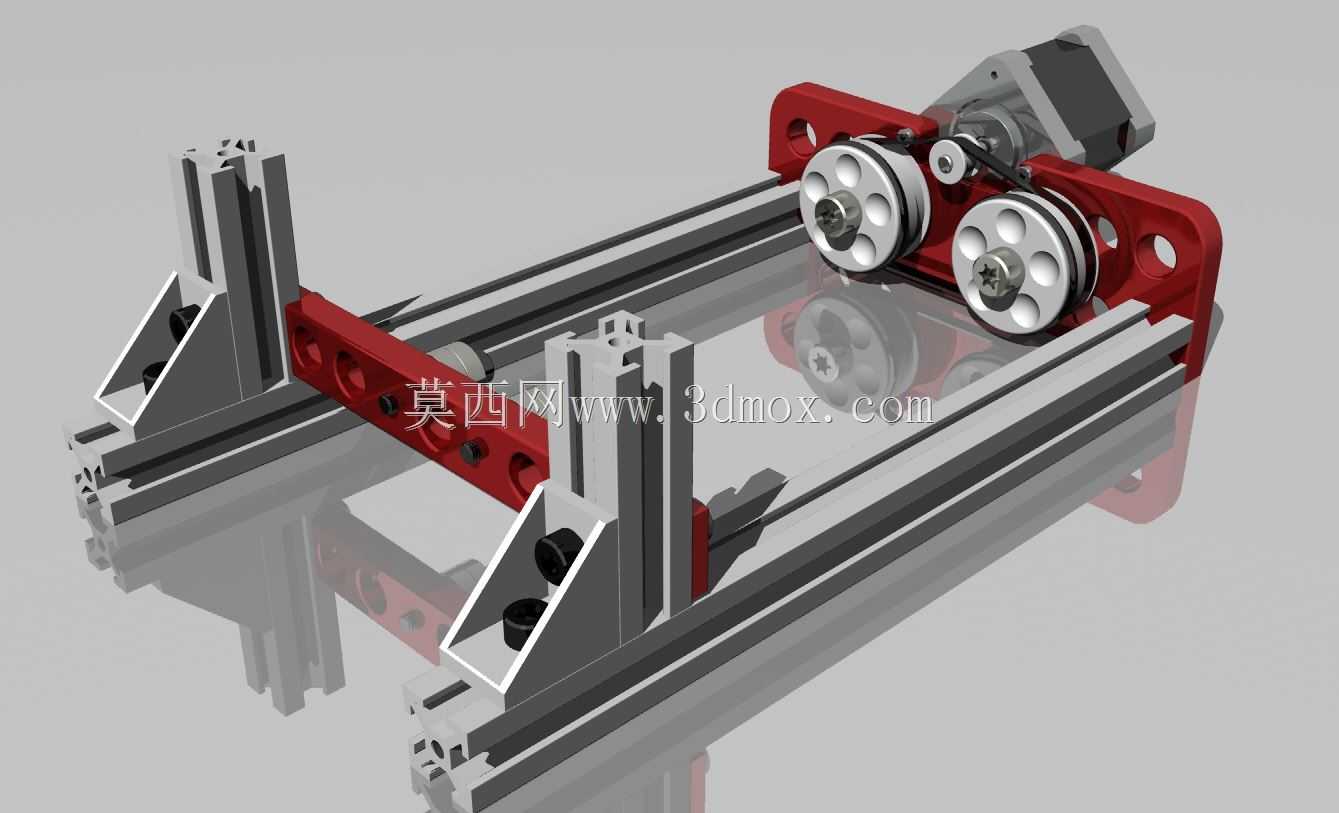

这款旋转激光雕刻装置主要面向玻璃器皿、小型圆柱类工艺品的表面图案刻制场景，常见于文创礼品定制工坊、小型玻璃制品加工门店、个人DIY创作工作室，可解决常规平面激光雕刻设备无法适配回转曲面工件的加工痛点，能够在高脚杯、玻璃杯、小型圆柱金属饰件等回转类工件表面完成定制化文字、图案的精细雕刻作业，避免平面雕刻在曲面工件上出现的图案变形、焦距失准、刻痕深浅不均的问题。设备整体采用卧式悬臂支撑结构，以标准工业铝型材作为底座承载主体，铝型材自带的滑槽结构可灵活调整两侧支撑组件的间距，适配不同长度、不同直径的回转类工件，无需额外定制专用夹具即可覆盖常规口径的高脚杯、直身玻璃杯的装夹需求，安装时只需将铝型材底座通过螺栓固定在常规工作台面即可，整体占用台面空间不足0.3平方米，可适配多数桌面级激光雕刻主机的改装搭配。设备的驱动端采用防滑橡胶轮接触传动结构，通过可调压的红色支架将驱动轮贴合在工件表面，带动工件匀速回转，转速可根据雕刻精度需求灵活调整，避免硬性卡盘装夹对玻璃工件表面造成的夹痕、压损；尾端采用可滑动的顶紧支撑结构，顶头带有柔性防滑垫，既可以保证工件回转过程中的同轴度，也能避免顶紧力过大造成玻璃工件碎裂。两侧的立式支撑支架可沿铝型材滑槽横向滑动，配合高度微调结构，可适配不同锥度、不同杯脚长度的高脚杯装夹，装夹时只需将工件水平放置在支撑滚轮上，调整尾端顶紧位置即可完成固定，单工件装夹耗时不超过十秒，可大幅提升小批量定制加工的换件效率。设计过程中充分考虑了桌面级设备的使用安全性，所有传动结构均未做外露锐边处理，支撑支架的边角均做了倒圆角钝化，驱动电机外侧包裹有防滑减震泡棉，既可以降低回转过程中的震动误差，也能避免误触转动部件造成的安全隐患。设备的整体结构做了轻量化设计，整体重量不足五千克，可根据加工需求灵活挪动位置，搭配不同功率的激光头即可完成玻璃表面磨砂刻字、金属表面氧化层打标、木质圆柱件图案雕刻等多种作业，回转支撑的同轴度误差控制在0.1毫米以内，可保证雕刻过程中激光焦距始终保持恒定，刻出的图案线条均匀、边缘清晰，不会出现曲面常见的拉伸变形、深浅不一的问题，能够满足文创定制场景下对工艺品雕刻精度的要求。
