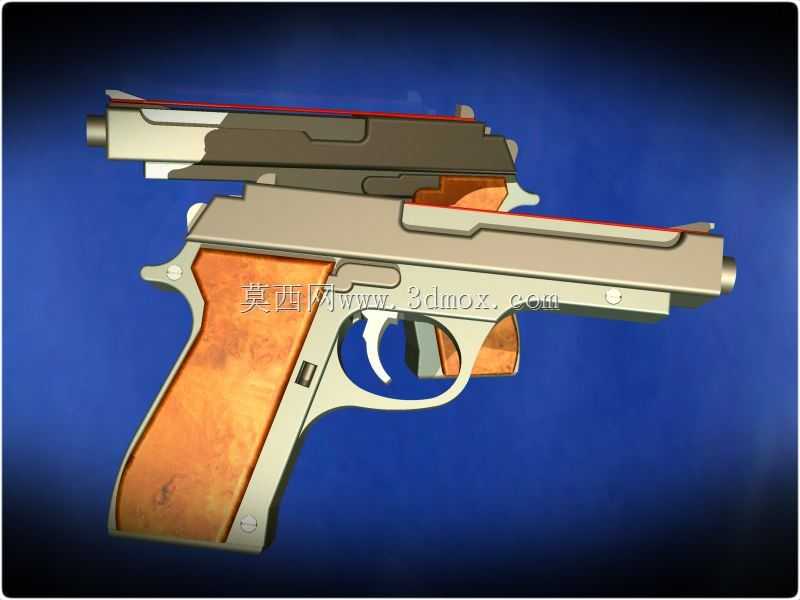

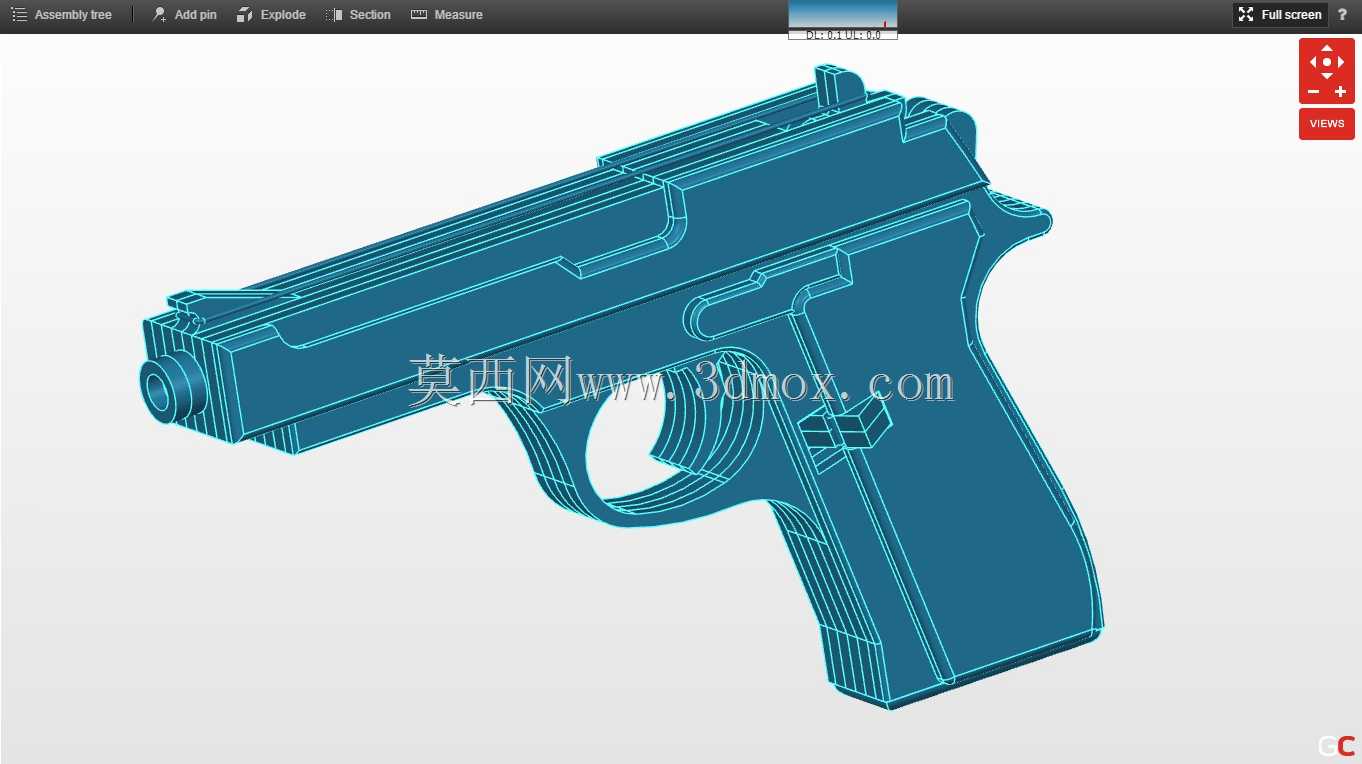

M9造型橡皮筋发射玩具结构设计

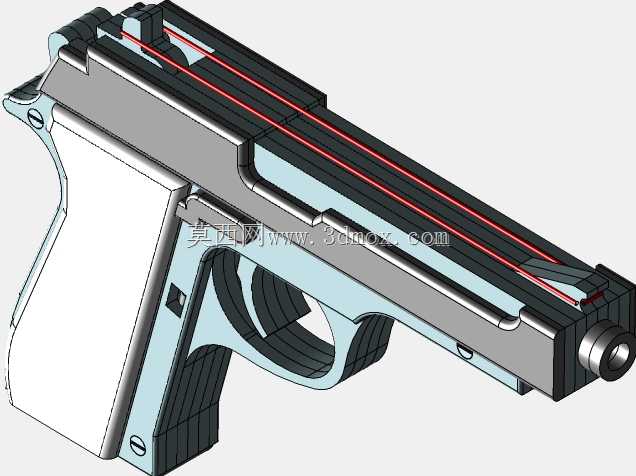

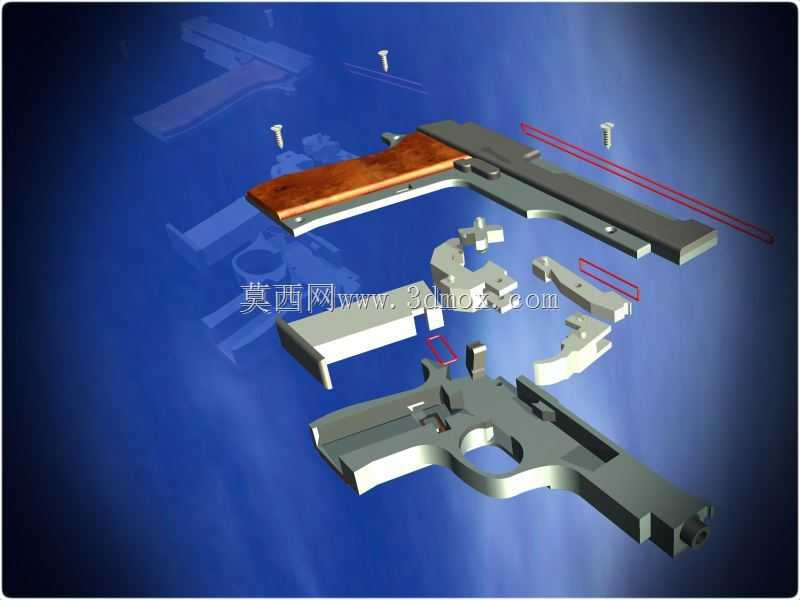

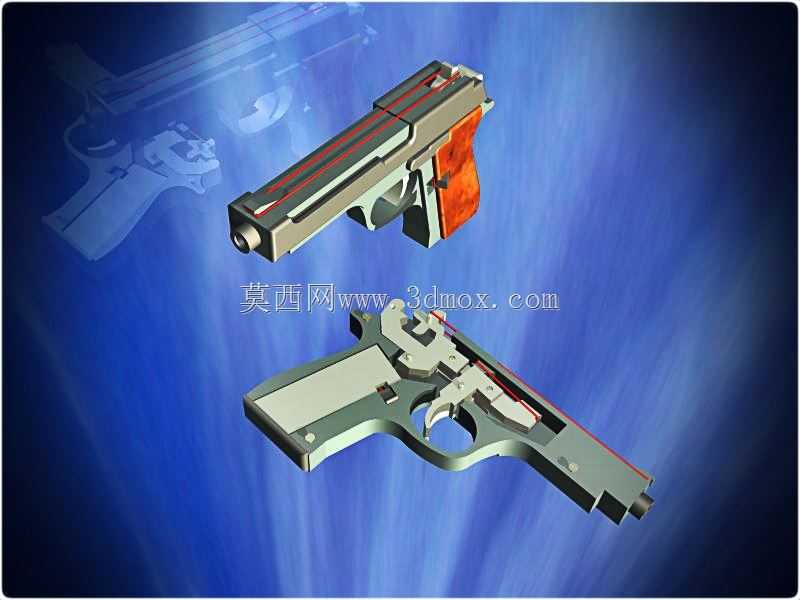

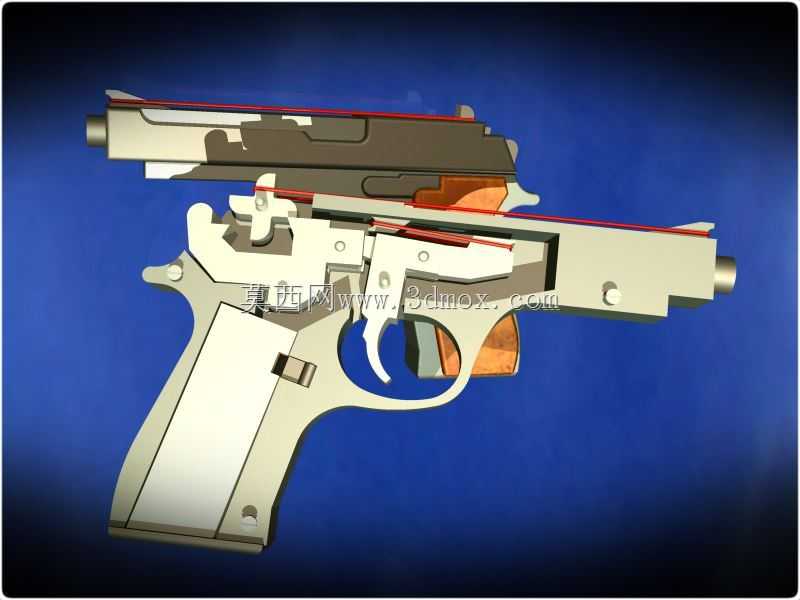

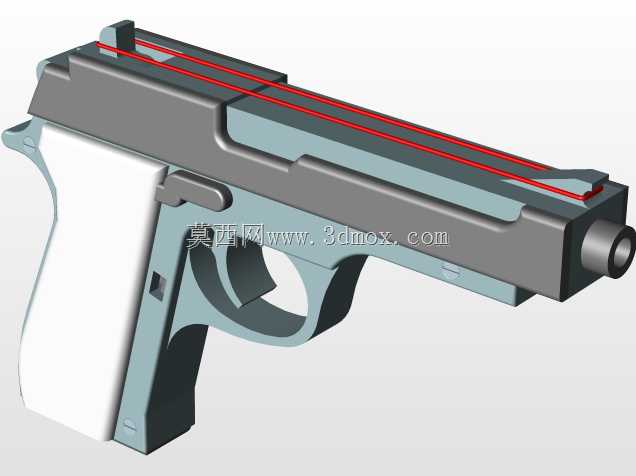

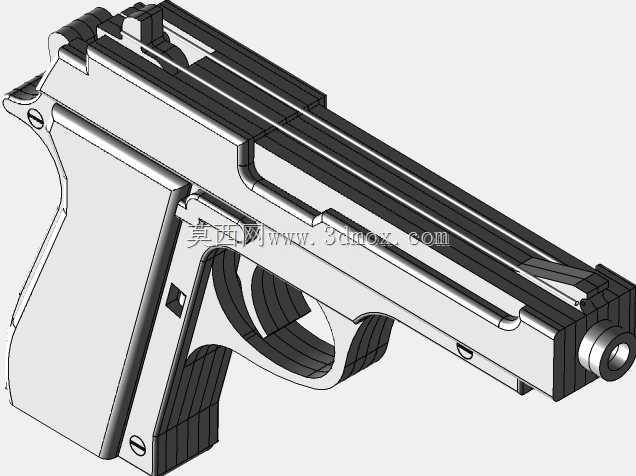

这款M9造型的橡皮筋发射玩具，核心定位是面向手工爱好者、青少年科创实践的无害发射类拼装玩具，可应用于校园科创教学演示、手工拼装体验活动、休闲桌面把玩等多个场景，完全区别于具备杀伤力的发射装置，仅以日常常见的橡皮筋作为发射动力源，使用过程无安全隐患。从功能特性来看，整体结构完全复刻M9手枪的经典外形比例，同时适配橡皮筋发射的机械逻辑，设置了扳机联动的挂筋、释放结构，可单次挂载多根橡皮筋实现连续触发，击发行程阻尼适中，扣压反馈清晰，握持部分贴合人手自然握持的曲面弧度，长时间把玩也不会产生硌手的不适感。设计过程中优先考虑了拼装的易实现性，所有结构件均做了无锐角倒钝处理，避免组装和使用过程中划伤手部，各活动配合部位预留了合理的装配间隙，既不会因为间隙过大出现结构松垮，也不会因为间隙过小导致卡滞，即便采用普通PLA材质3D打印制作，也能保证活动部件的动作顺畅。从外形尺寸与安装边界来看，整体长度控制在180mm左右，握持部分最大厚度32mm，高度125mm，所有外露结构均未超出常规手枪套的适配尺寸范围，各部件的连接采用卡扣与少量紧固件结合的方式，不需要额外粘接即可完成整机组装，拆解维护也十分便捷。结构设计上还原了真枪的套筒、握把护板、扳机护圈等外观特征，握把护板做了仿木质纹理的曲面造型，既提升了外观还原度，也能增加握持时的摩擦力，避免打滑。内部的挂筋齿盘做了等距分布设计，每一个挂点的位置都经过反复调试，保证橡皮筋挂载后张力均匀，击发时不会出现卡筋、飞筋的问题，扳机与齿盘的联动结构采用简化的杠杆传动，没有多余的冗余零件，加工制作门槛低，普通桌面级3D打印机即可完成所有零件的制作，也可采用亚克力、椴木层板通过激光切割加工后拼装，适配多种加工制作场景。在实际使用场景中，既可以作为科创课程的结构力学教学案例，帮助学生理解杠杆传动、弹性势能转化的基础原理，也可以作为手工爱好者的拼装制作素材，完成后可作为桌面摆件收藏，把玩时通过发射软质橡皮筋实现休闲解压的作用，整体结构没有高压储能部件，所有动力均来自橡皮筋自身的弹性形变，使用安全系数高，适合全年龄段的手工爱好者制作体验。
