立式数控铣床龙门式加工结构设计

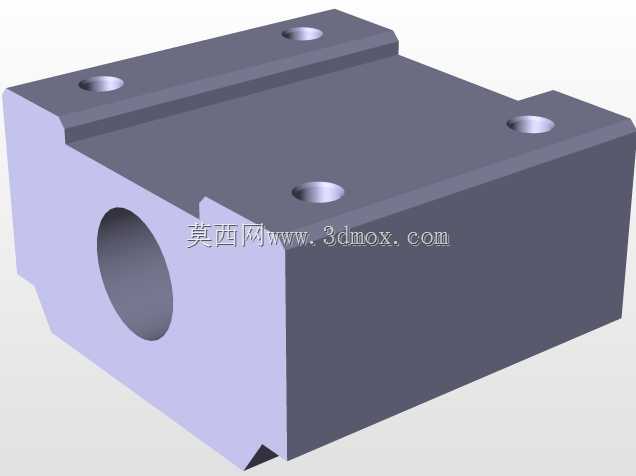

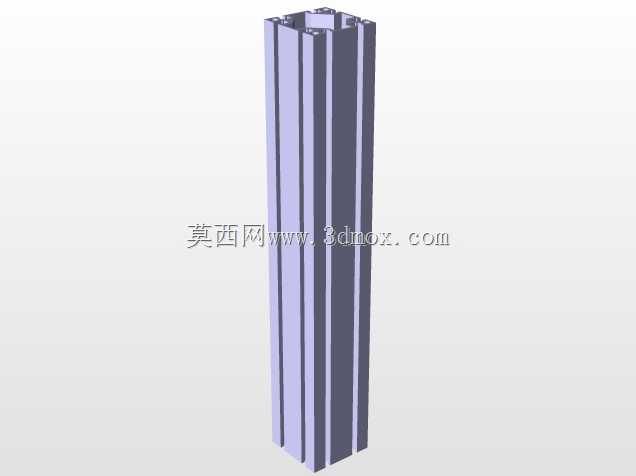

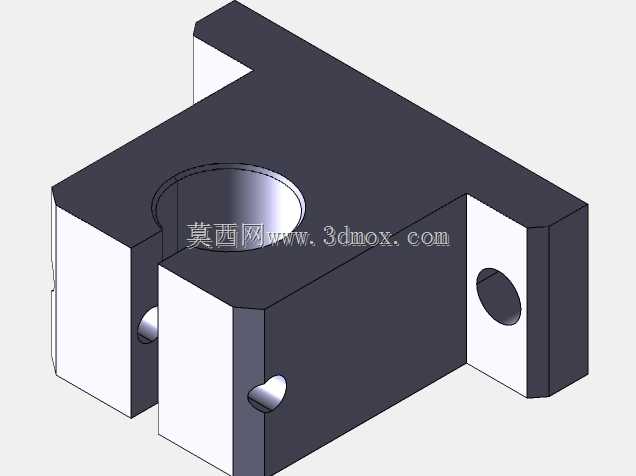

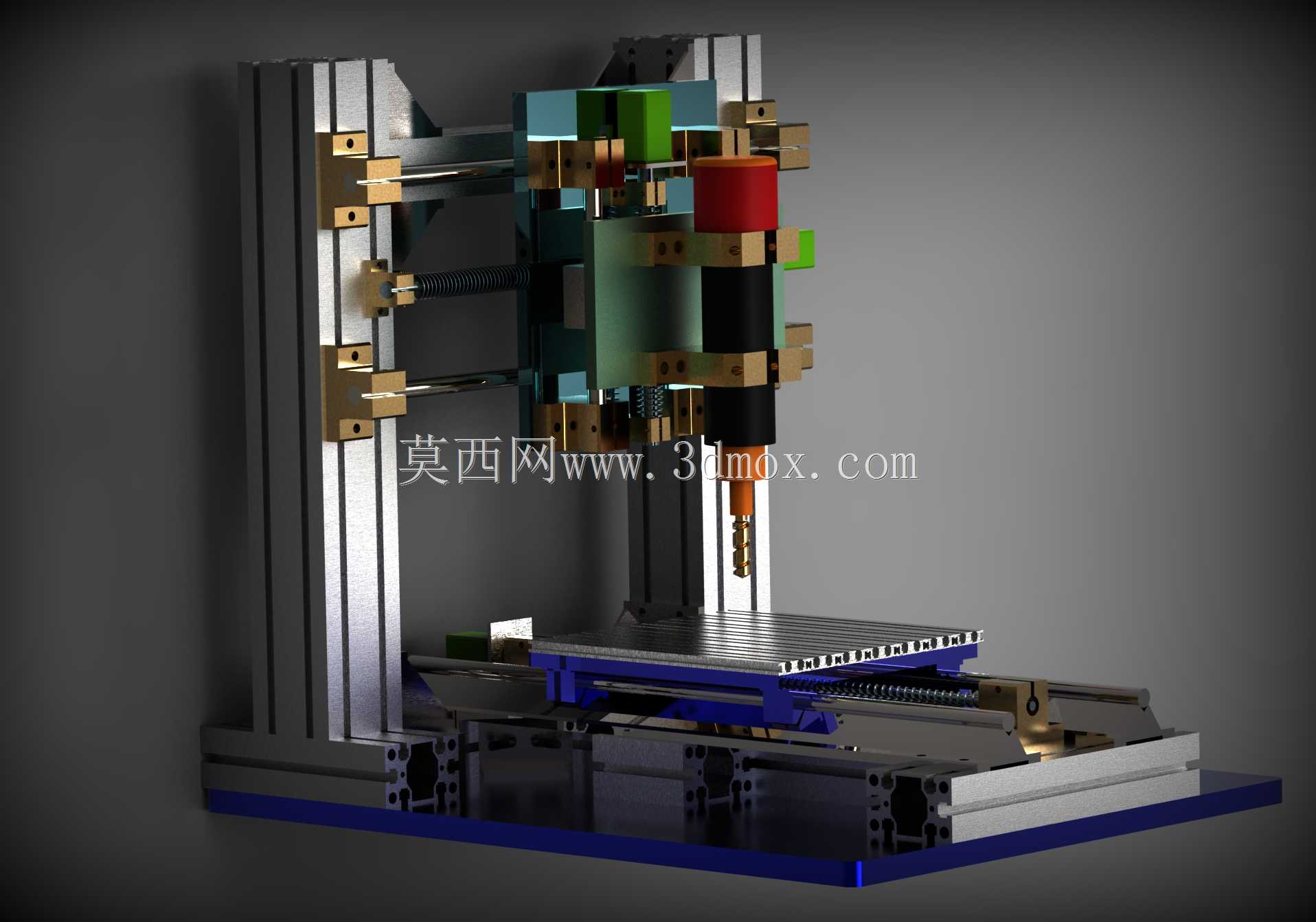

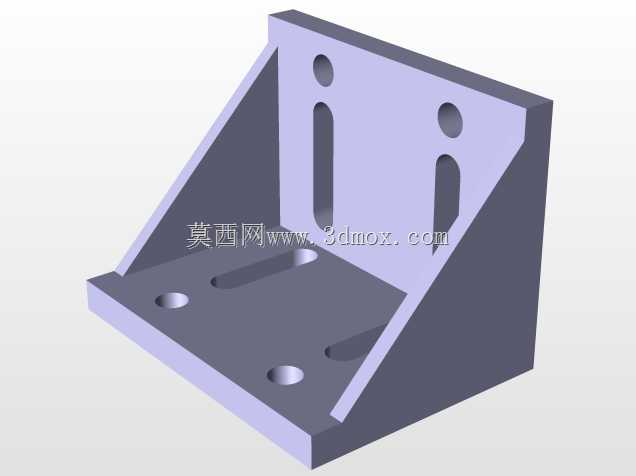

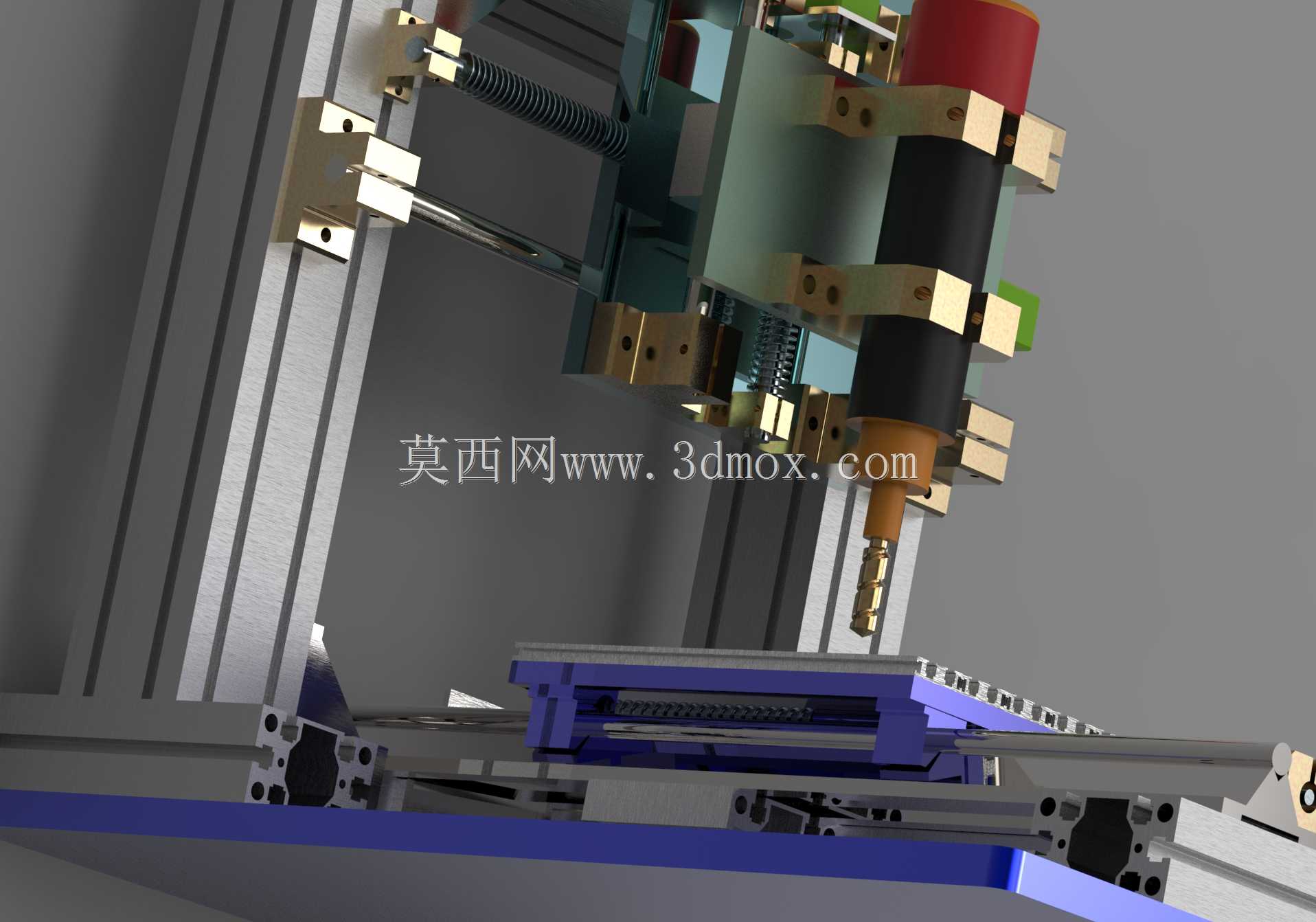

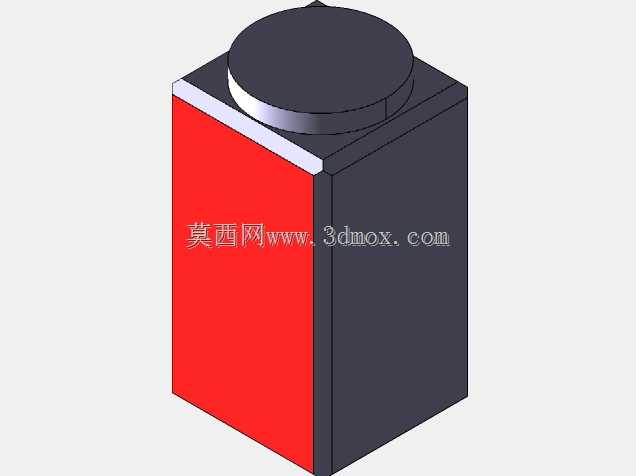

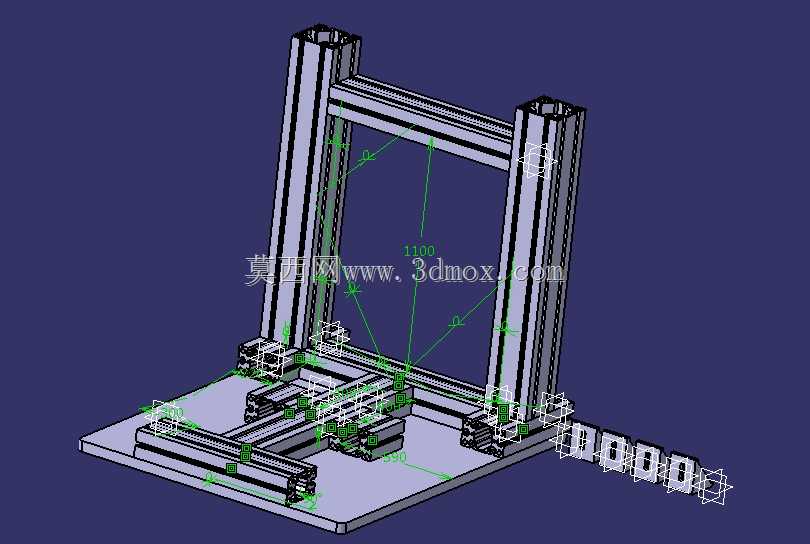

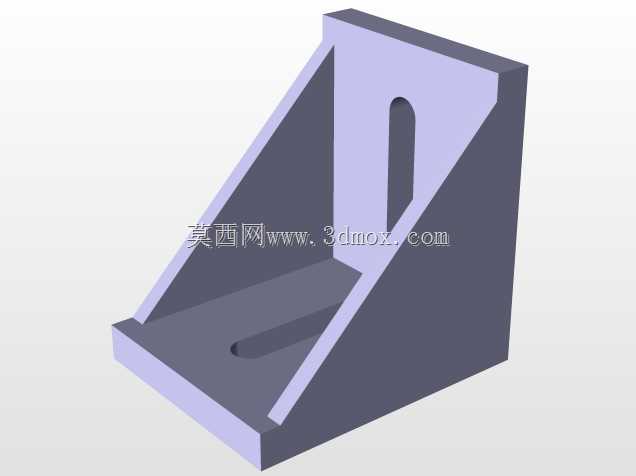

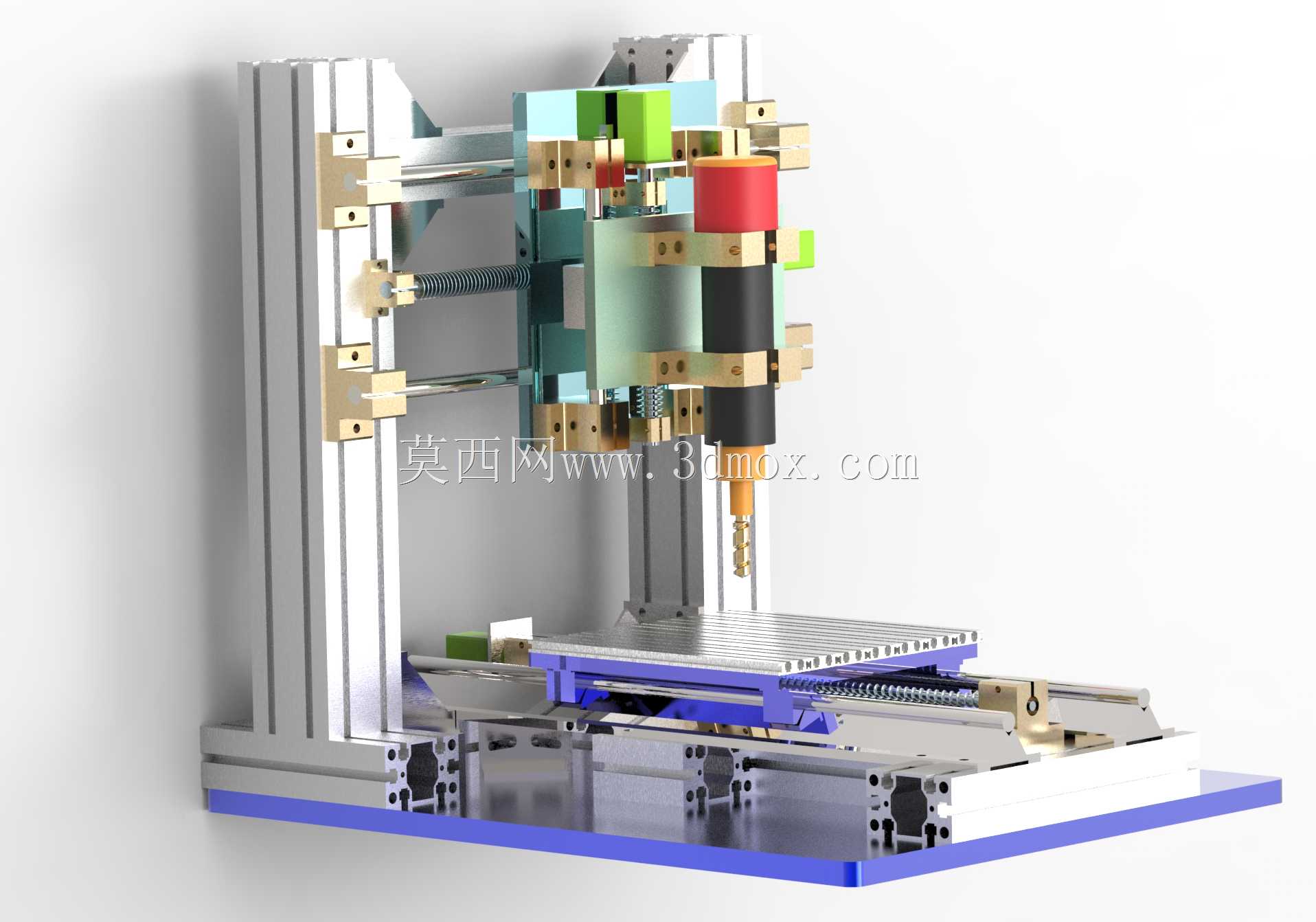

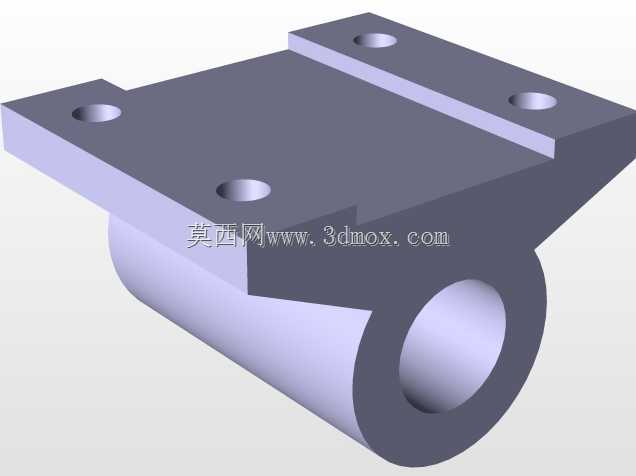

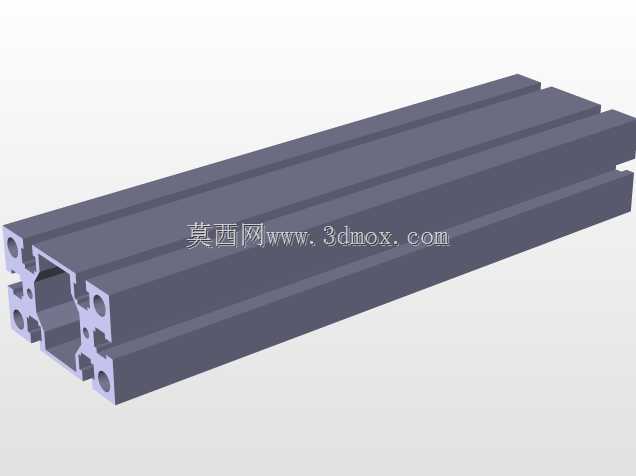

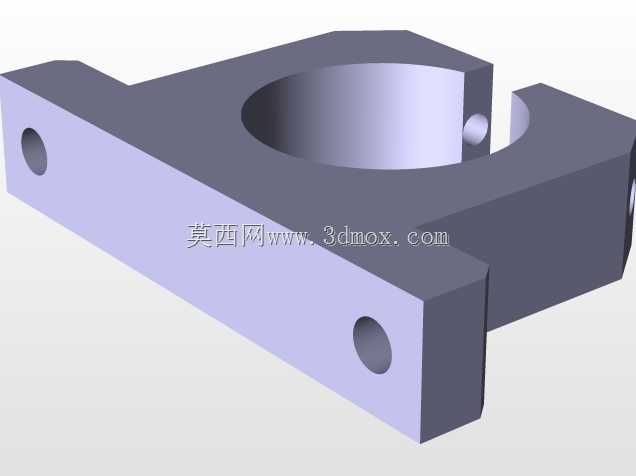

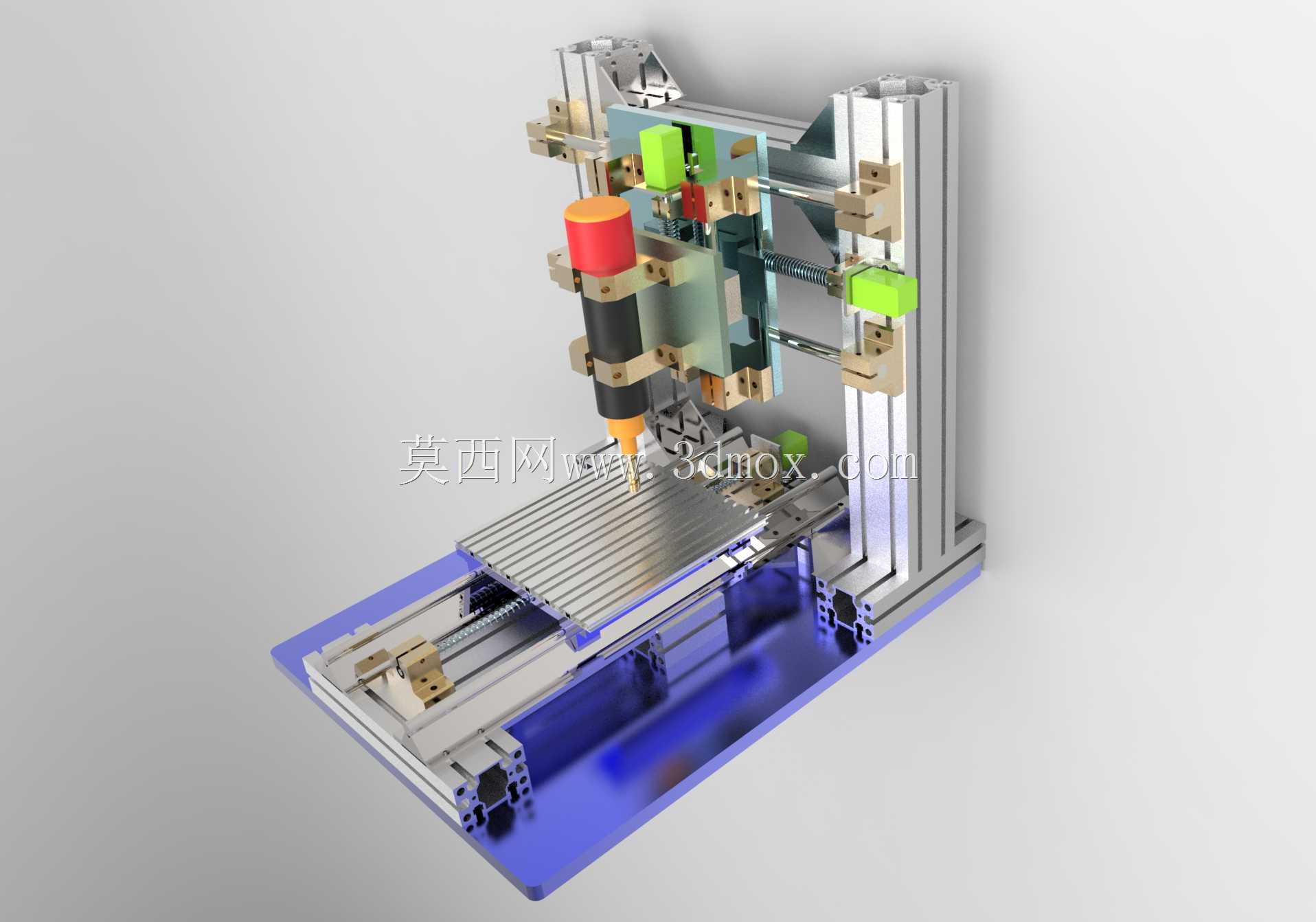

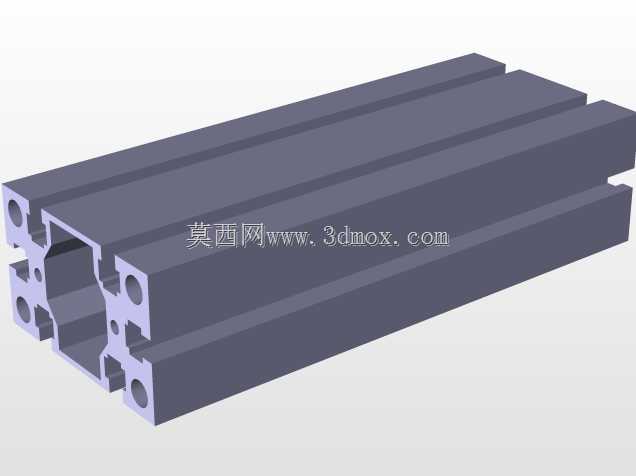

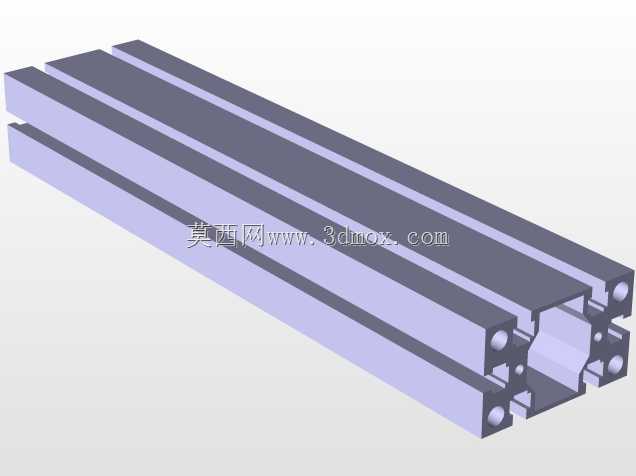

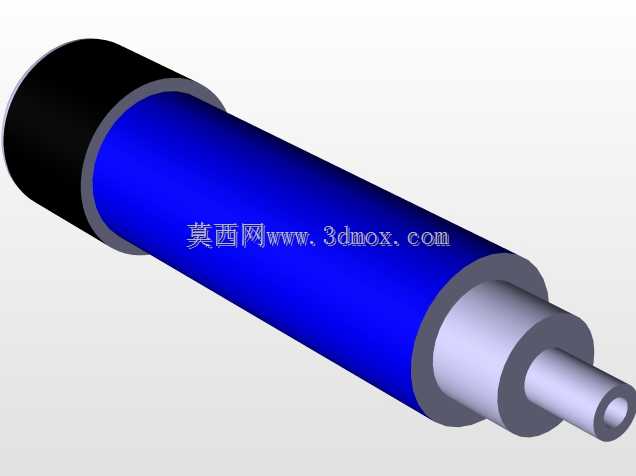

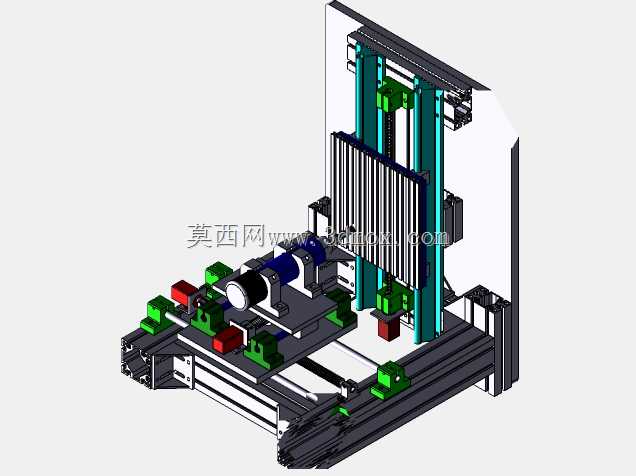

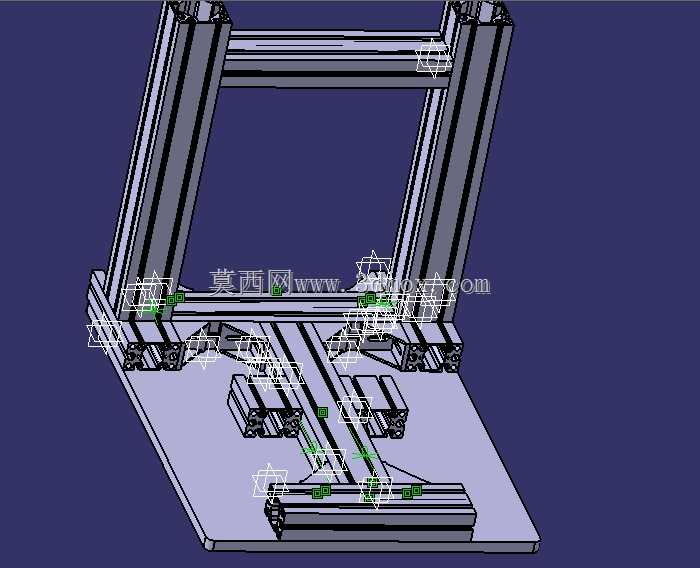

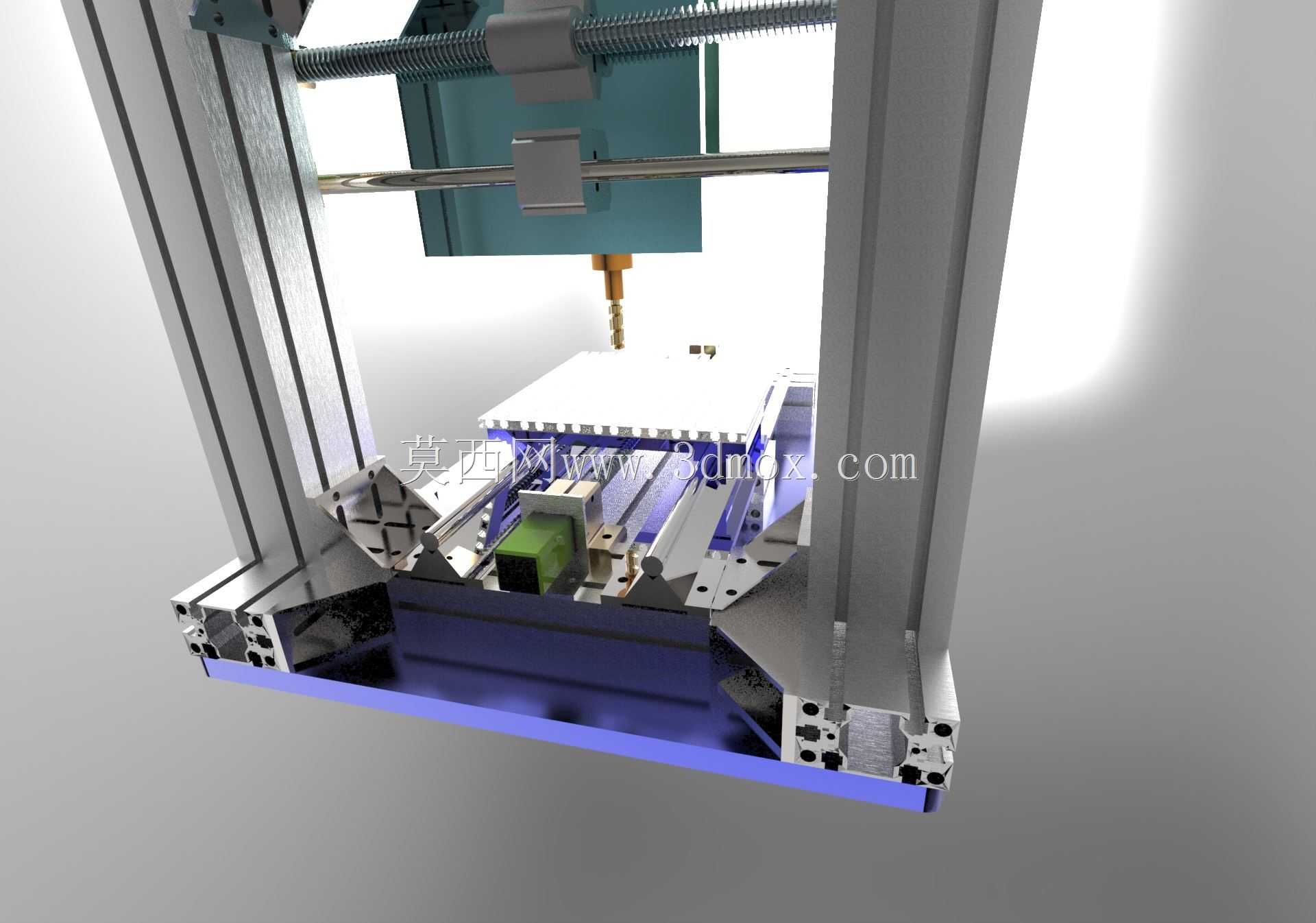

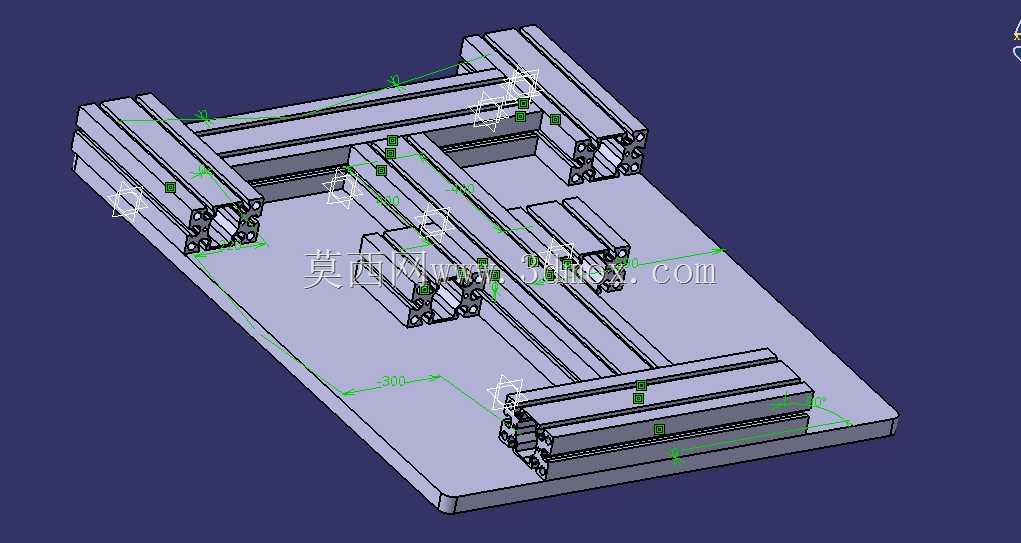

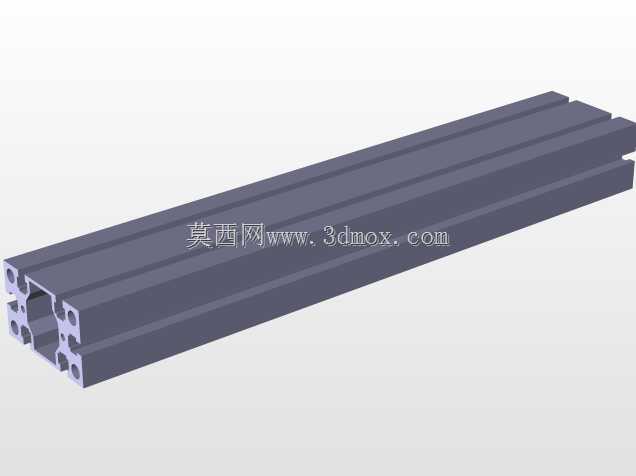

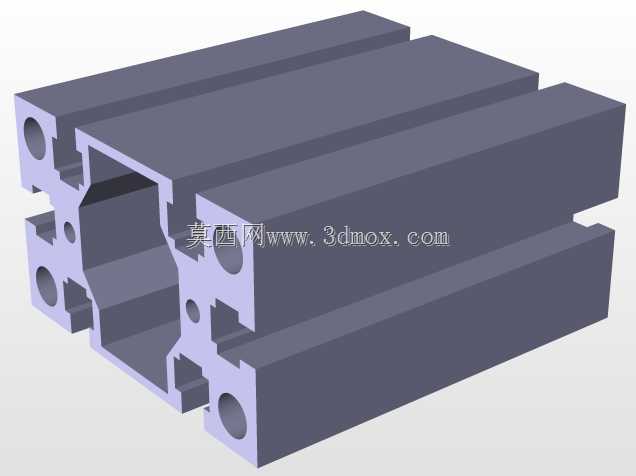

该结构为立式龙门布局的数控铣削加工设备，主要应用于中小尺寸金属零件、非金属硬质工件的平面铣削、钻孔、镗孔、三维轮廓加工场景，常见于五金加工车间、模具制造工坊、职业院校实训场地以及小型零部件量产生产线，可适配单件定制加工与小批量重复生产的不同作业需求，能够完成普通立式铣床难以实现的高刚性重切削工序，也可搭载不同刀具完成复杂曲面的精加工走刀。设备整体采用铝型材搭配钢板拼接的床身基座，底部基座预留了标准T型槽工作台安装位，工作台沿X向布置直线导轨与滚珠丝杠传动副，可实现平稳的往复进给运动，有效行程覆盖常见小型零件的加工尺寸范围，安装边界预留了地脚固定孔位，可直接固定于车间混凝土地面或减震垫铁上，无需额外浇筑复杂地基。Z向主轴滑枕搭载于龙门横梁的Y向溜板上，主轴单元采用高速电主轴配置，可适配不同规格的ER夹头装夹铣刀、钻头等加工刀具，主轴旁预留了冷却管路、润滑管路的走线走管空间，可外接切削液喷淋系统与自动润滑装置，保障长时间连续加工的稳定性。龙门立柱采用双侧对称布置结构，搭配线性导轨导向与丝杠传动，有效抵消切削过程中的侧向切削力，减少加工震颤，提升工件加工的表面精度与尺寸一致性。设计过程中优先考虑了装配调试的便捷性，各传动模块均采用模块化设计，导轨、丝杠、主轴单元均可单独拆卸维护，无需整体拆解床身结构，电气走线槽沿型材内腔布置，既避免加工切屑、切削液腐蚀线缆，也让设备整体外观更整洁规整。设备的操作侧预留了数控系统安装面板的固定位置，可适配市面上主流的国产数控系统，接线端口统一布置在床身侧后方的电气仓内，方便现场接线调试与后期故障排查。整体结构的刚性匹配中小负荷铣削加工的切削力参数，各运动轴的进给速度范围覆盖从粗加工大进给到精加工慢走刀的全工况需求，工作台承重可满足常规中小型模具、机械零件的装夹加工要求，无需额外加装辅助支撑结构即可完成全行程范围内的加工作业。
