钣金加工用手动折弯制动支架结构设计

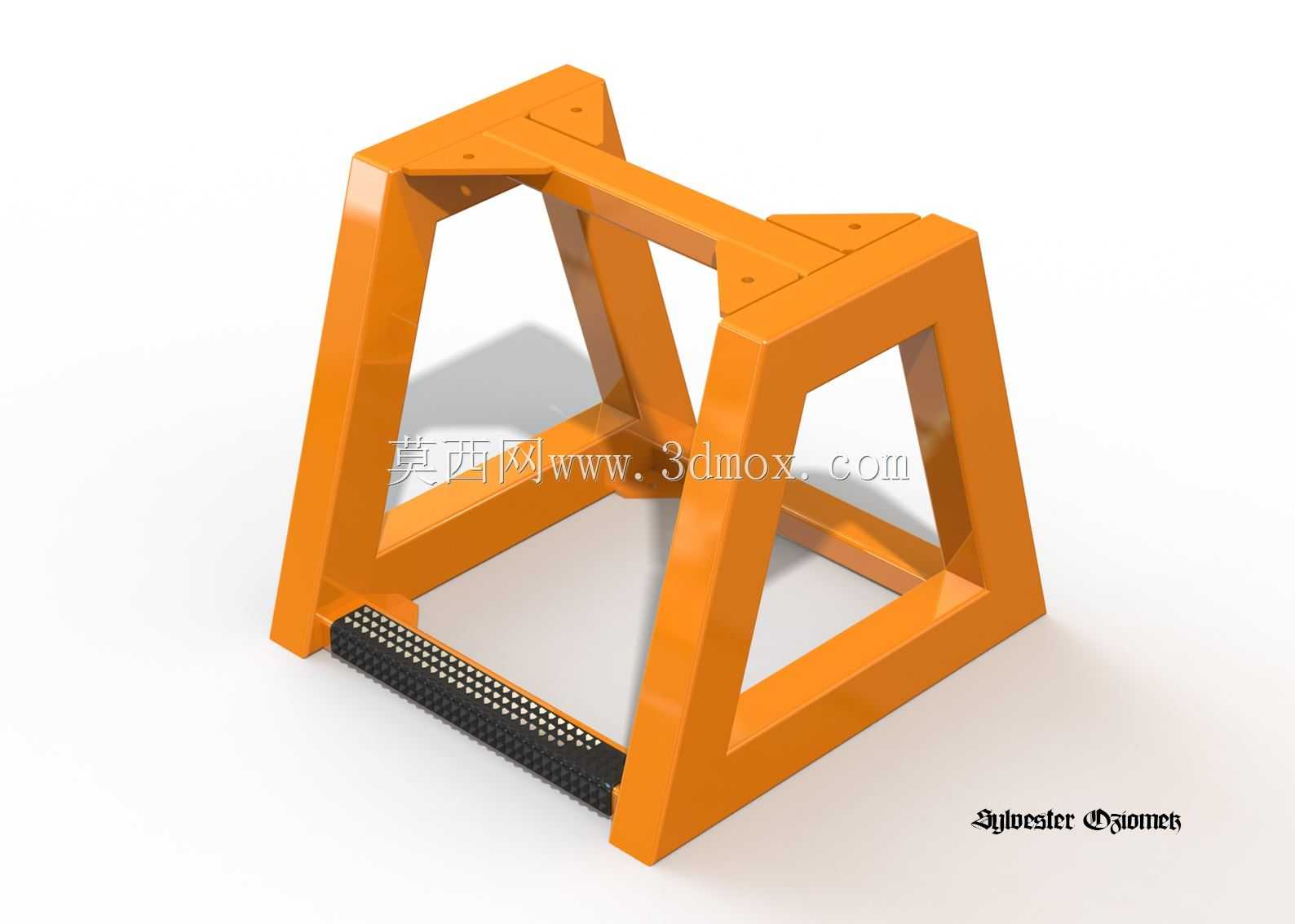

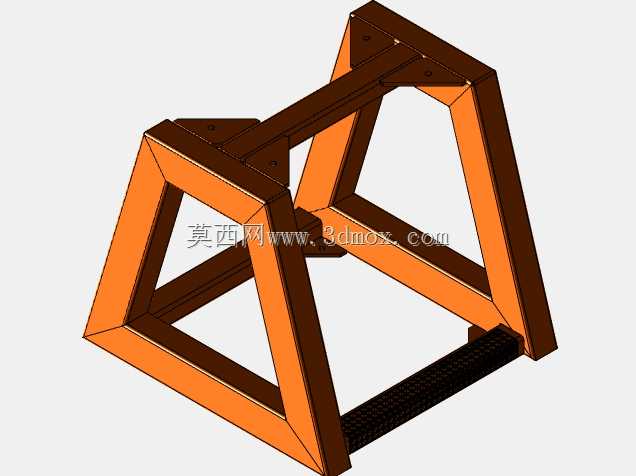

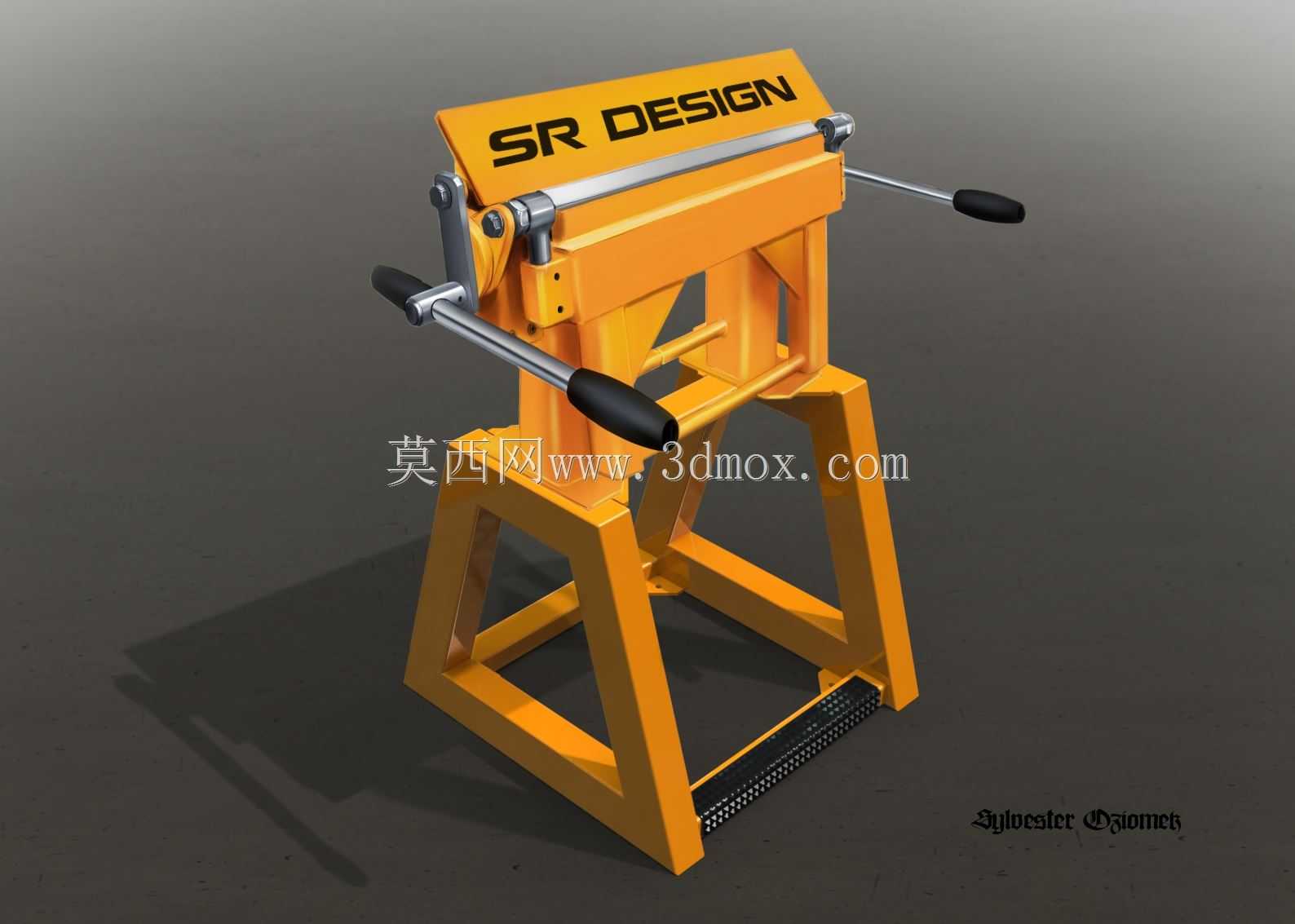

这款手动钣金折弯配套制动支架，主要面向小型五金加工、钣金维修、装饰工程现场等轻量化板材折弯作业场景，适配常规手动折弯设备的安装使用需求，解决小型折弯作业中设备支撑稳定性不足、操作高度不适配、制动定位不准的常见痛点。在实际生产作业中，该支架承担核心支撑与制动定位双重功能：支架主体采用焊接矩形管搭建框架结构，框架底部预留地板安装孔位，可通过膨胀螺栓将整台设备固定在车间水泥地面或移动式工装平台上，避免折弯施力过程中设备出现移位、侧翻风险，额外的安装孔位设计进一步提升了重载作业下的结构安全冗余；支架上部预留金属板制动器安装孔位，可直接适配对应规格的手动折弯制动总成，安装后操作手柄处于符合人体工程学的高度区间，操作人员站立作业时无需过度弯腰或抬臂，长时间重复折弯作业可有效降低肢体疲劳感。从设计思路来看，整款支架采用框架式镂空结构，在保证结构刚性的前提下尽可能压缩整体自重，既可以满足固定工位的长期使用需求，也能适配小型加工点临时转场、户外现场作业的移动需求；支架的支撑腿采用斜向补强设计，将上部折弯作业产生的垂直下压力、横向扳动力均匀分散到四个支撑脚的安装点位，避免局部应力集中导致的框架变形，焊接位置均做了应力释放处理，长期承受交变载荷也不会出现焊缝开裂问题。在安装边界与尺寸适配方面，支架上部安装面的孔位间距匹配主流小型手动折弯制动器的安装尺寸，无需二次打孔即可完成装配；底部支撑框架的横向跨度经过优化，既保证了支撑稳定性，也不会占用过多车间操作空间，设备安装后底部预留足够的间隙，可容纳折弯完成后的板材下垂出料，不会出现板材磕碰支架的问题；操作手柄的转动范围内无多余结构遮挡，操作人员可顺畅完成压合、折弯、复位的全流程操作，制动结构与支架的刚性连接可保证折弯角度的控制精度，避免因支架形变导致的折弯角度偏差，适配厚度1.5mm以内的普通钢板、铝板等常用钣金板材的折弯加工作业，在小型广告标识制作、通风管道加工、五金配件小批量生产场景中都能发挥稳定的支撑与制动辅助作用。
