小型立式砂带磨削打磨设备结构

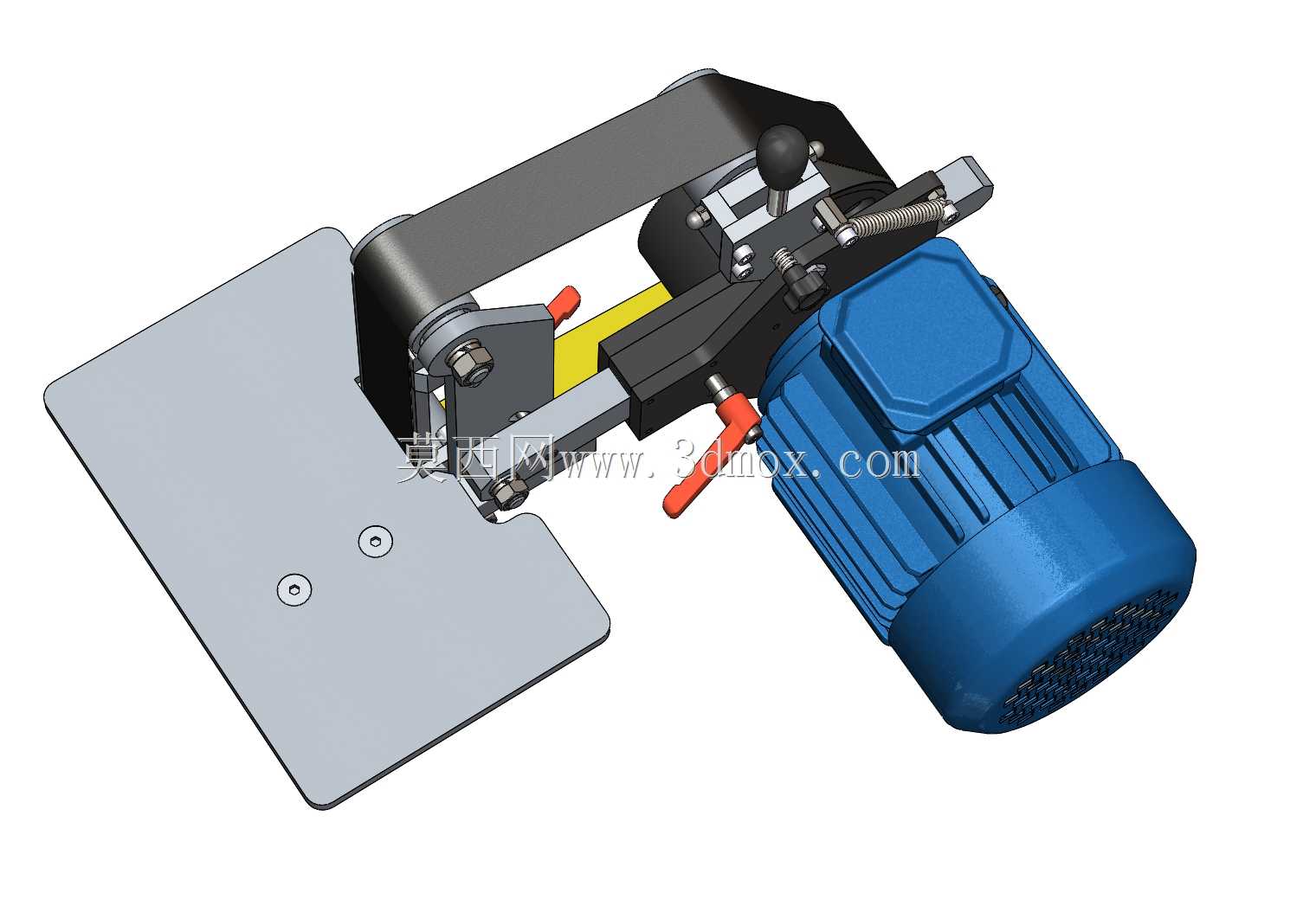

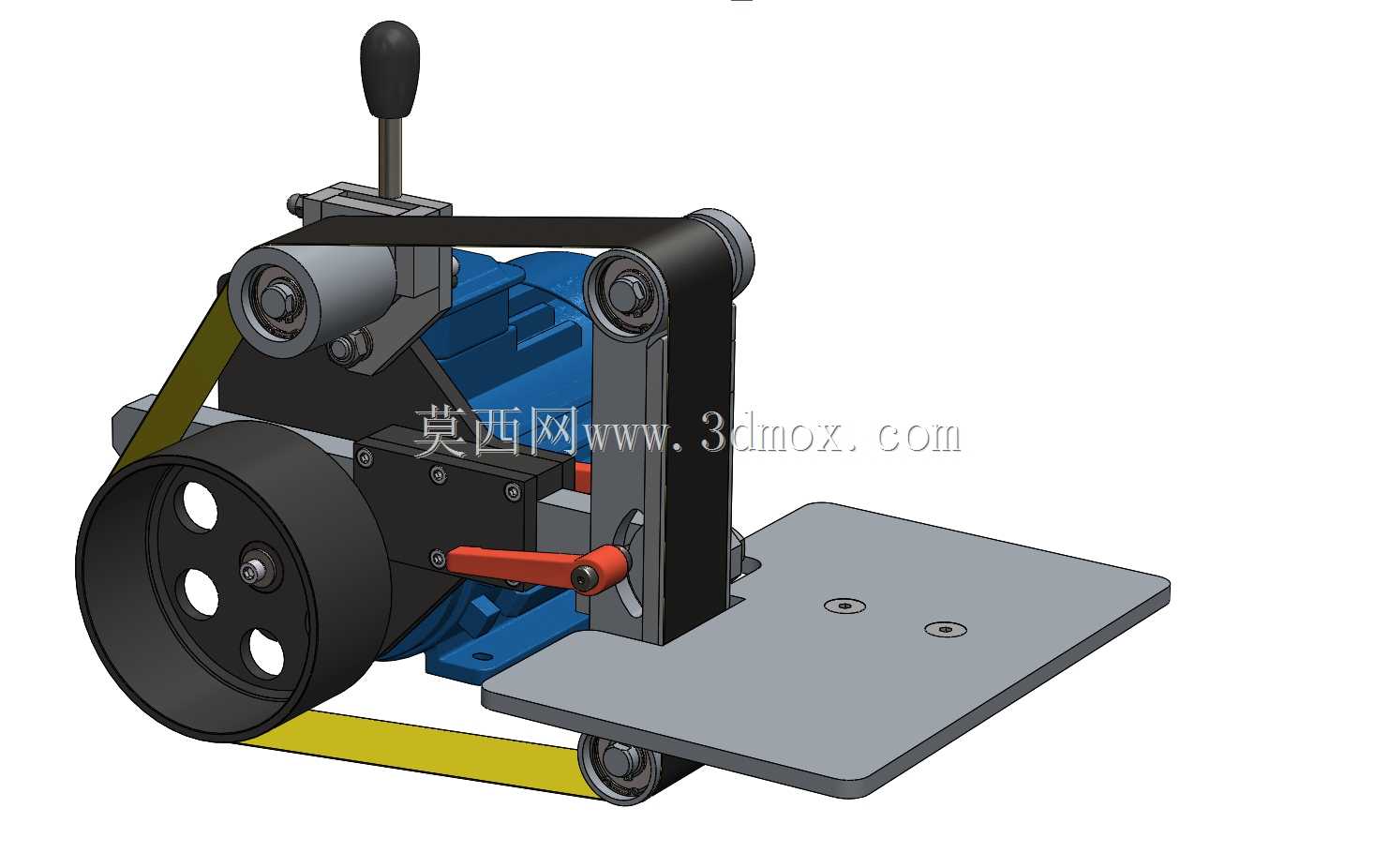

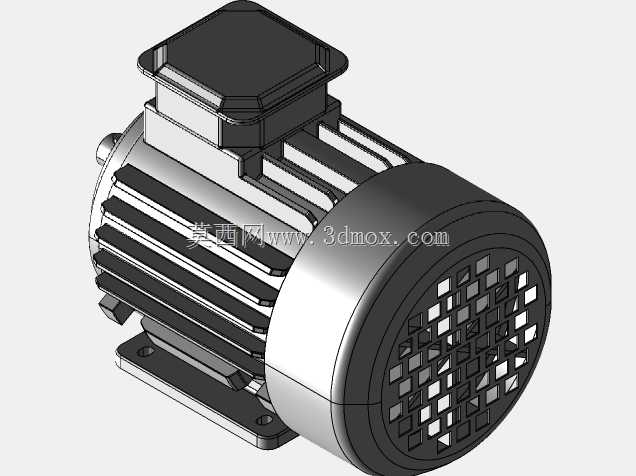

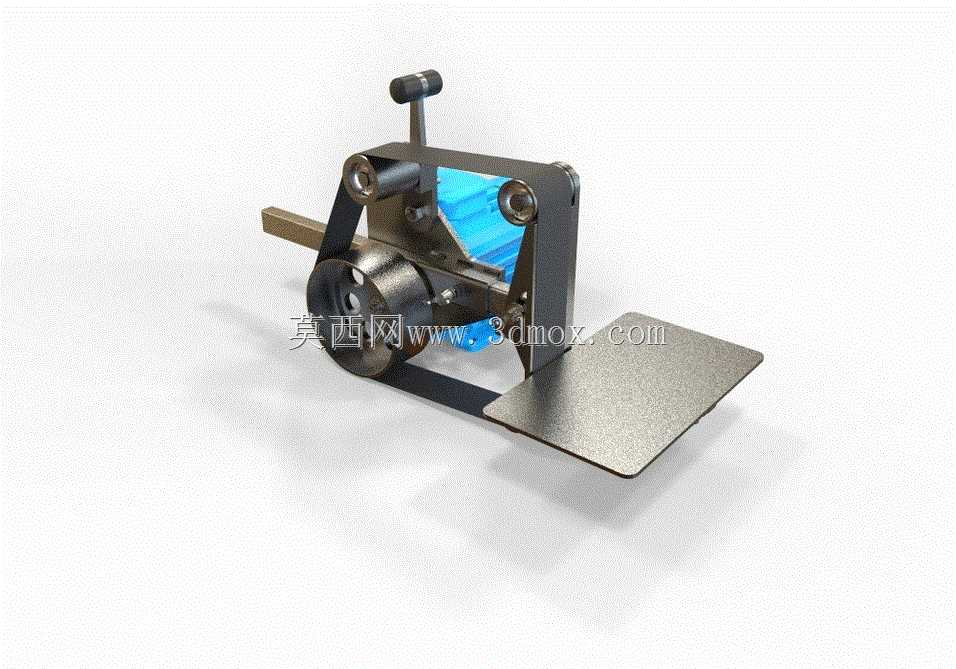

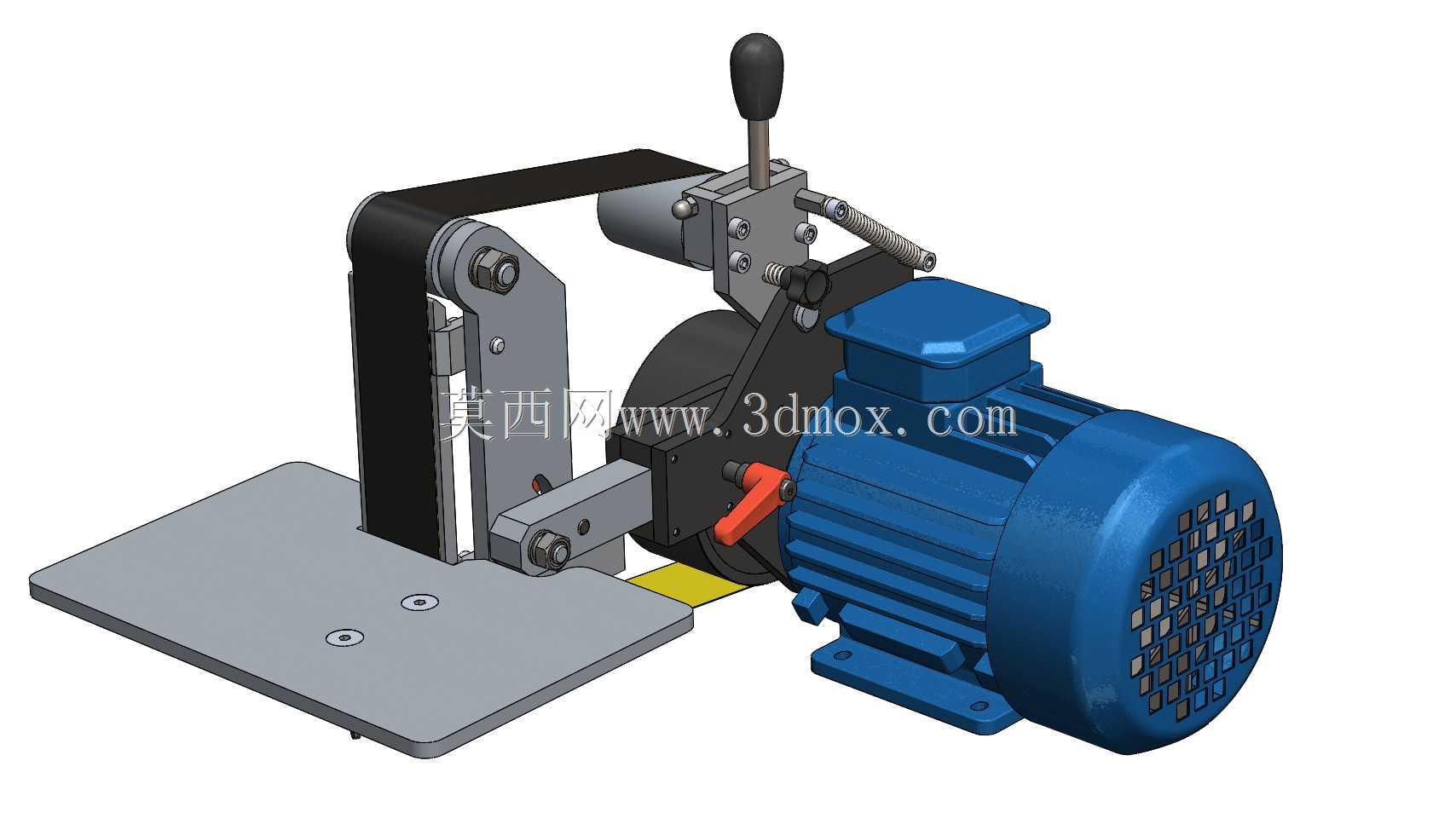

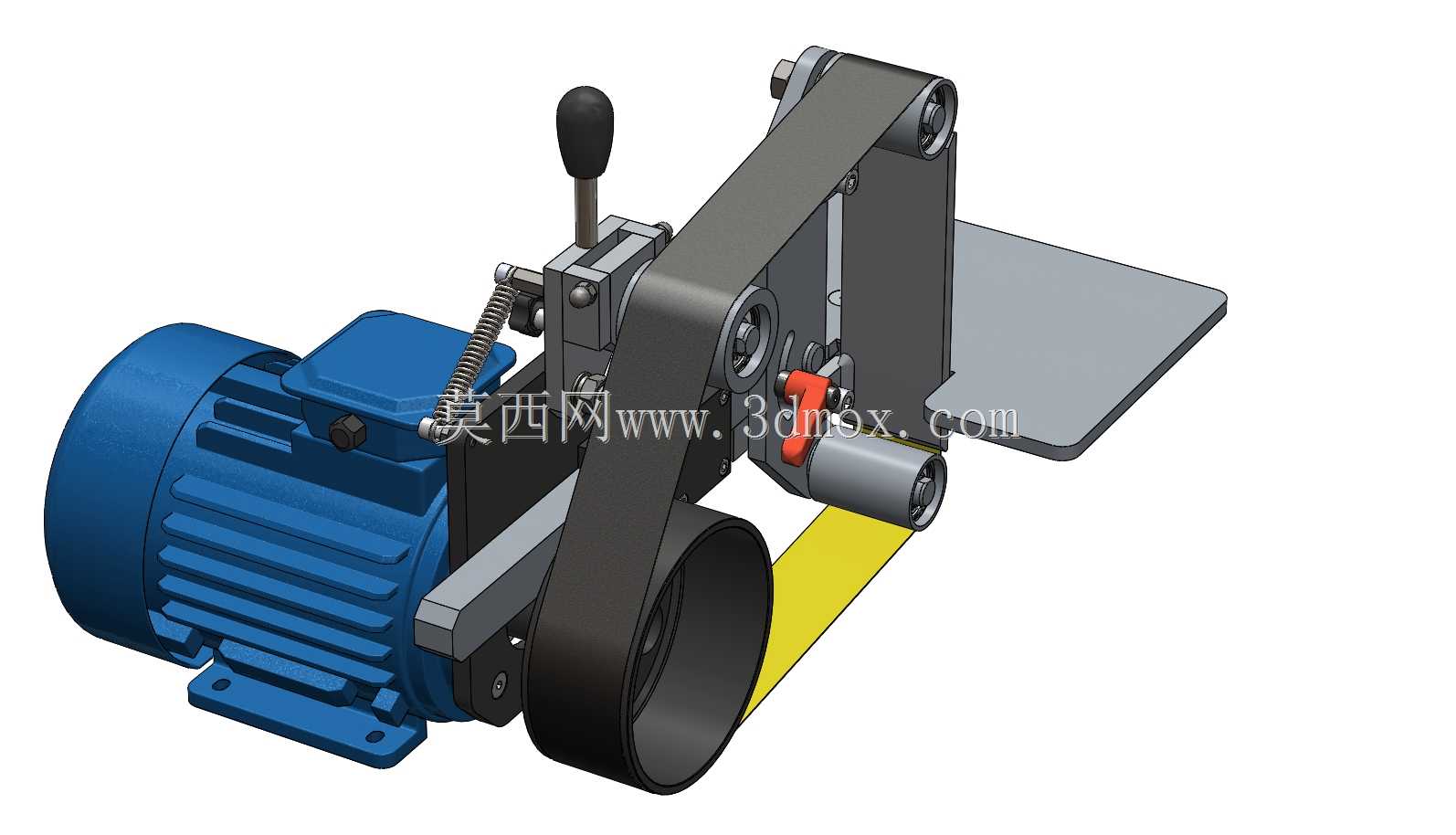

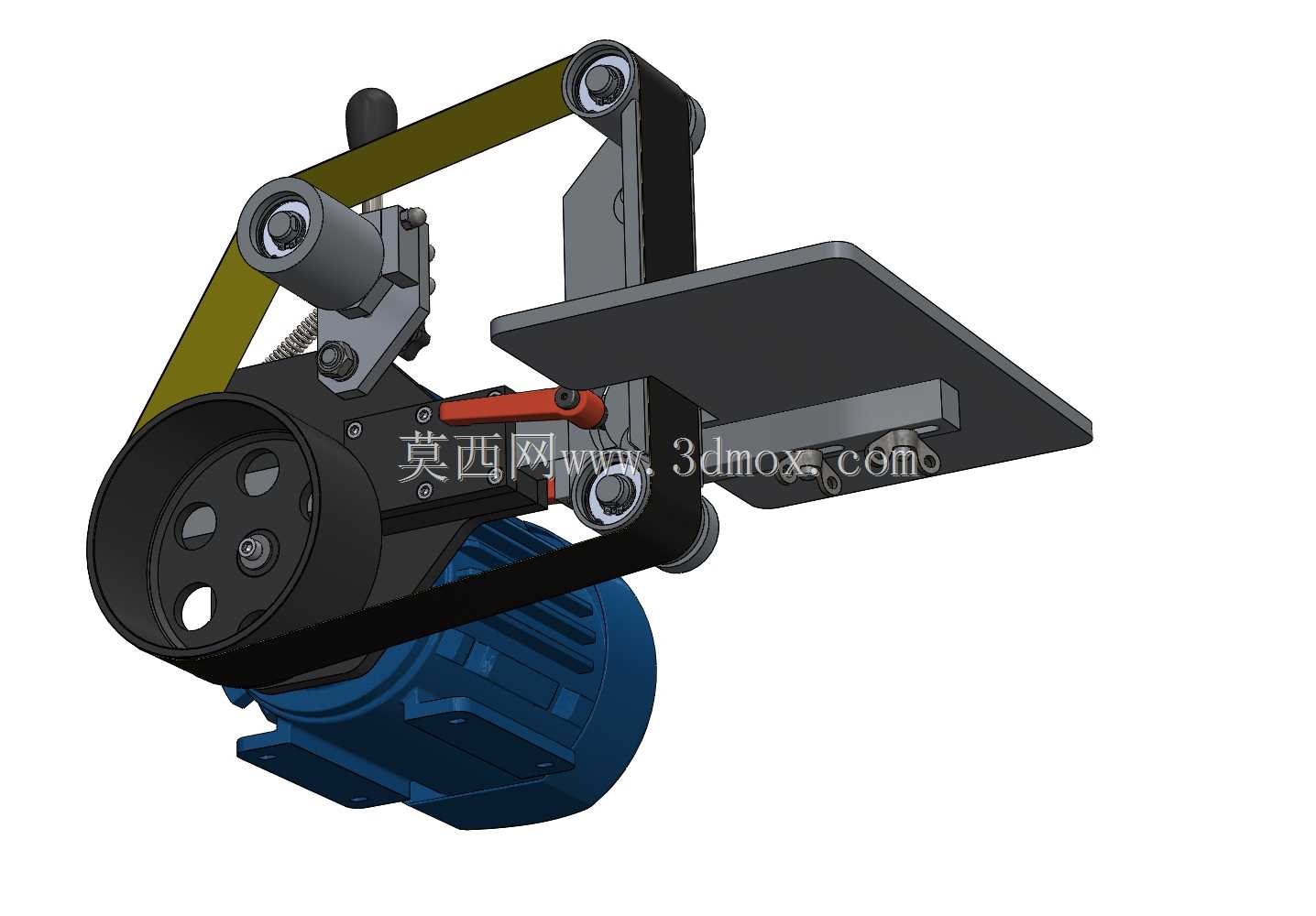

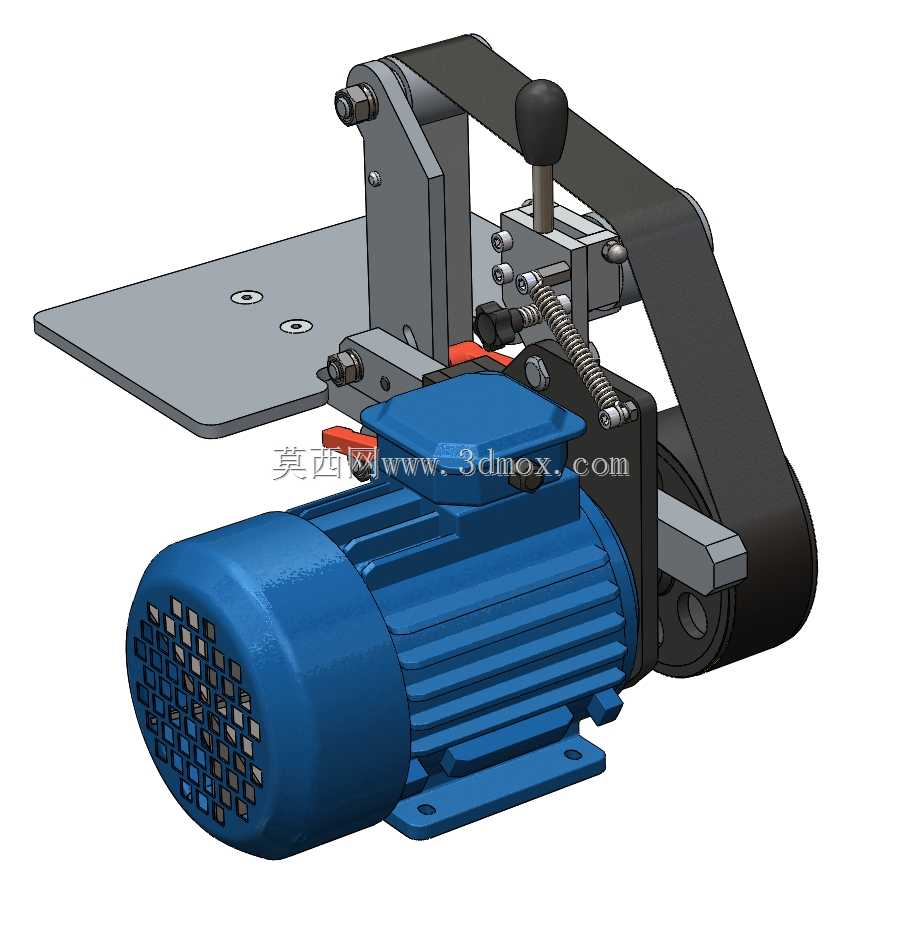

这款小型砂带磨削设备，主要面向小型五金加工、刀具修磨、DIY金属加工、小型工坊作业场景设计，可完成金属工件的平面磨削、毛刺去除、刀具开刃、异形件轮廓打磨、焊缝打磨抛平等多类加工作业，相比大型工业磨床，它占地空间小、操作灵活，既适合个体手作工坊、维修门店的日常加工作业，也可作为小型机加工车间的辅助打磨工位，补充大型设备无法覆盖的灵活打磨需求。设备整体采用立式悬臂砂带布局，搭配前置水平工件托台，操作人员可手持工件倚靠托台完成进给，托台可根据打磨角度需求调整倾斜角度，适配不同角度的倒角、斜面磨削作业；设备上方设置有张紧调节机构，搭配操作手柄可快速完成砂带张紧度调整与更换，无需复杂拆装即可适配不同粒度的砂带，满足粗磨、精磨、抛光等不同工序的加工需求。驱动轮与从动轮采用同轴度优化设计，运行时砂带跑偏量控制在极小范围内，减少打磨过程中的砂带窜动问题，提升打磨面的平整度；设备的接触轮采用硬质耐磨材质，既保证磨削时的支撑刚性，也能在打磨异形曲面时提供适度的形变适配，兼顾平面打磨的精度与曲面打磨的贴合度。设备整体宽度870mm、深度405mm、高度320mm，整机重量控制在20kg，既保证了作业时的机身稳定性，也可根据工位需求灵活挪动摆放，无需做复杂的地基固定；工件托台长度150mm、宽度250mm，可承托多数小型五金工件、手工刀具、小型金属零件的打磨作业，作业时的操作高度为145mm，符合坐姿操作的人体工学高度，长时间作业不易产生疲劳。设备适配50mm宽度的砂带，可兼容长度1000mm至1500mm的常规商用砂带，耗材采购通用性强，无需定制特殊规格砂带；砂带运行线速度为20m/s，适配多数黑色金属、有色金属的磨削需求，既可以快速去除工件余量，也可更换细粒度砂带完成镜面级抛光作业；砂带的倾斜角度可在45度至130度范围内无级调整，可根据工件形状切换水平打磨、垂直打磨、斜向打磨等多种姿态，适配平面、端面、圆弧面、内角等不同位置的打磨需求，无需额外配置多台打磨设备即可覆盖多数常规打磨工序。设备的机架采用钣金折弯焊接结构，整体刚性充足，打磨作业时机身振动小，可有效降低磨削振纹的产生，提升打磨后的工件表面质量；驱动部分采用1.1kW功率的动力单元，转速可达2840转每分钟，适配220V或380V供电场景，无论是民用门店还是工业车间都可直接接线使用，无需额外配置特殊供电线路。
