青蓝色带轮三相异步电动机三维设计

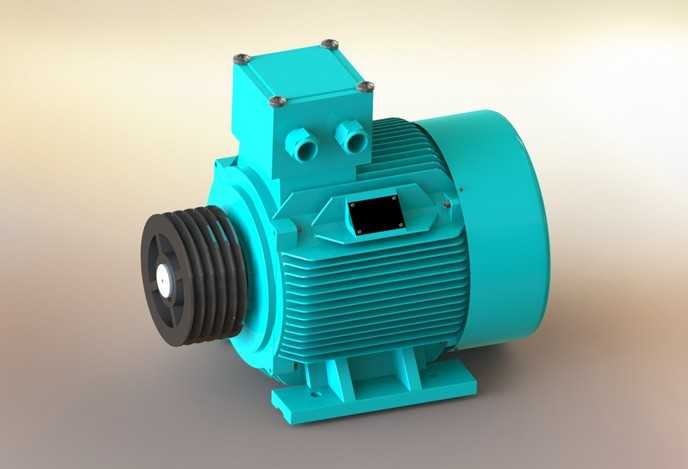

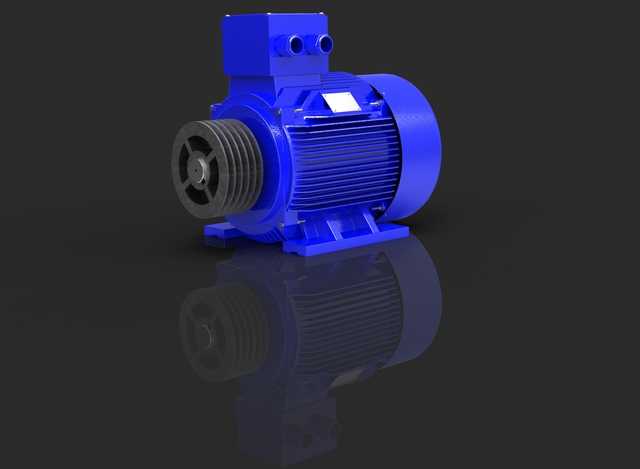

本作品为工业用带轮输出式三相异步电动机的三维数字化设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先从核心安装基准入手，先完成卧式底脚安装座的特征绘制，严格遵循工业电机的安装尺寸规范，预留出标准安装孔位与支撑加强筋结构，保证底座的承重抗振结构合理性。机壳部分采用轴向散热筋阵列设计，通过线性阵列特征快速生成均匀排布的纵向散热翅片，每片散热筋的厚度、高度与间距均参考同功率等级真实电机的散热需求设定，既保证壳体结构强度，也为后续渲染阶段的材质光影表现预留了细节层次。前端输出轴位置装配多槽三角带轮，带轮的轮槽尺寸、轴孔配合公差、键槽结构均按照标准传动件参数建模，还原带传动的真实装配关系；轴端设置白色轴端挡盖与黑色带轮形成清晰的视觉区分，便于观察装配层级。机身上部的接线盒结构做了精细化还原，包含盒体、紧固螺栓、电缆引入接头三个部分，接线盒盖通过四个角点的内六角螺栓特征与盒体连接，两个侧向的电缆格兰头采用外螺纹加圆弧过渡的结构设计，还原真实电机的接线防护结构。机身侧面的铭牌安装位做了内凹沉台处理，模拟真实电机的铭牌嵌装结构。后端的风罩与端盖采用一体化圆弧过渡设计，与机壳的散热筋末端做贴合处理，还原电机尾部的冷却风路结构。材质与渲染阶段，机壳、风罩、接线盒、底座均采用青蓝色工业烤漆材质，调整材质的粗糙度参数模拟哑光烤漆的细腻质感，同时给散热筋的棱边添加极弱的高光反射，突出金属壳体的硬朗轮廓；带轮采用黑色哑光工程塑料材质，轴端挡盖采用白色硬质塑料材质，螺栓、接线接头采用镀锌金属材质，通过不同材质的粗糙度、金属度参数差异，清晰区分不同零部件的材质属性。布光采用三点布光结合环境HDRI的方案，主光从侧上方45度照射，突出散热筋的凹凸层次与接线盒的立体结构，辅光从另一侧补光弱化暗部死黑，背光勾勒电机的整体轮廓，让青蓝色壳体在浅渐变背景下呈现出干净通透的工业产品质感，完整还原工业电动机的真实外观与结构特征，可用于机电设备装配演示、工业场景搭建、传动结构教学等场景。
