三洋103h7126型两相步进电机结构建模

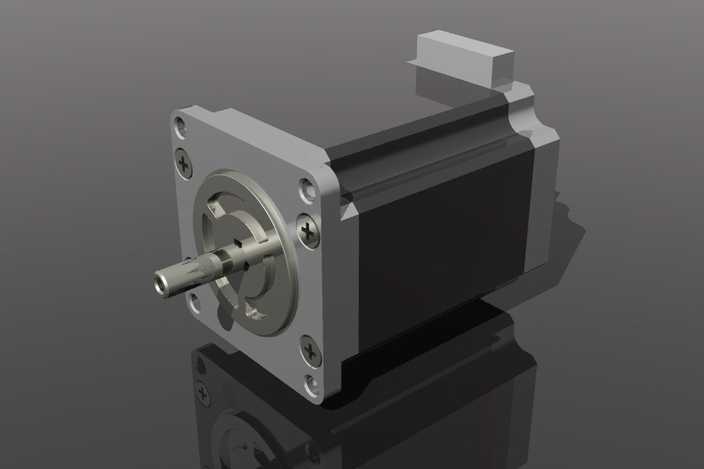

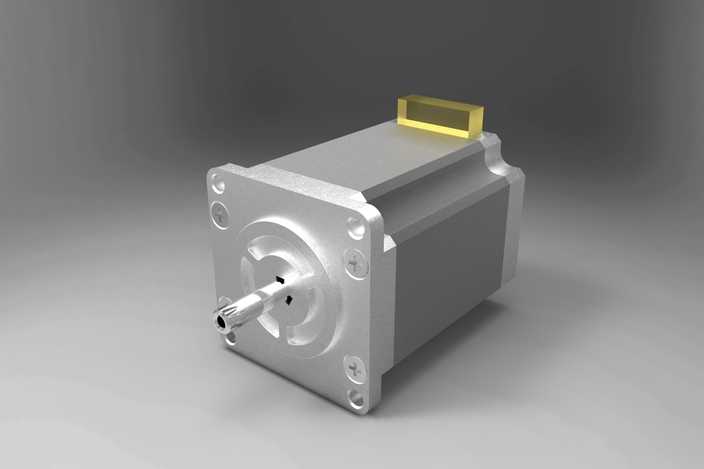

本模型针对三洋103h7126-0740型号两相步进电机开展全参数化三维建模，建模过程严格参考官方公开的产品尺寸规格书，先从电机前端输出轴部分入手，精准还原轴端的扁位定位结构、中心螺纹孔以及轴肩的限位台阶，确保轴部尺寸与实际安装公差要求匹配。前端盖部分采用拉伸与切除组合特征完成建模，还原端盖上四个安装沉孔的位置分布、端盖与机壳配合的定位止口，同时对端盖表面的轴承安装腔做了等比例还原，保证内部腔体尺寸可适配对应规格的支撑轴承。机壳主体部分采用方形型材结构建模，还原机壳表面的散热棱边、后端与后端盖配合的卡扣定位结构，机壳内部预留定子绕组的安装腔体，腔体壁厚按照实际产品的冲压壳体厚度设置，还原金属壳体的薄壁结构特征。电机顶部的接线端子座采用独立特征建模，还原端子座的凸起安装结构、内部接线引脚的排布位置，端子座与机壳的连接部分做了贴合处理，还原实际产品的装配关系。后端盖部分还原了尾部的编码器安装腔、端盖固定孔位，同时对端盖表面的标识区域做了简化处理，兼顾模型还原度与建模效率。材质渲染阶段，机壳与前后端盖赋予磨砂铝合金材质，调整材质的金属粗糙度与反光度，还原压铸铝壳体的哑光金属质感；输出轴部分赋予抛光不锈钢材质，突出轴部加工面的光亮金属质感；顶部接线端子座赋予半透明工程塑料材质，还原塑料端子的半通透视觉效果；渲染场景采用柔和的影棚布光，通过主光与辅光的搭配突出电机各部分的结构轮廓，避免金属表面出现过曝的反光区域，清晰展现电机的整体外形与各部件的装配关系。建模过程中对所有配合面做了干涉检查，确保各部件之间不存在尺寸冲突，模型可直接用于装配模拟、运动仿真以及产品展示场景，完整还原了该型号步进电机的外部结构特征与关键安装尺寸，能够满足机械设计中电机选型、装配校核的使用需求。
