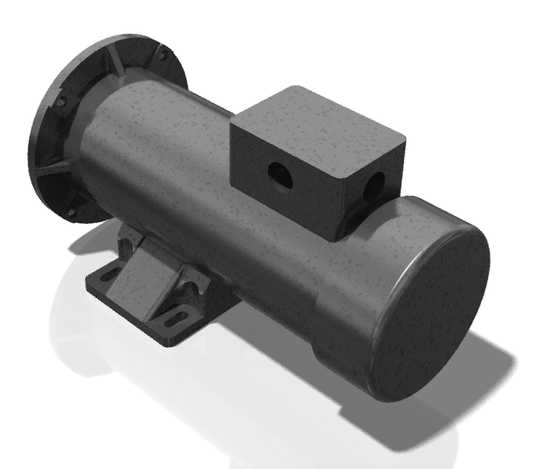

1HP卧式法兰安装太平洋直流电机三维建模

本模型为1HP规格太平洋直流电动机的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款直流电机的整体外观与结构特征。建模阶段采用实体建模与曲面建模结合的方式，首先搭建电机的核心基准轴系，以输出端法兰盘的安装孔位、止口尺寸为定位基准，依次构建法兰连接端、主筒体、后端盖的主体轮廓，保证各段筒体的同轴度公差符合实物装配要求。针对筒体上方的接线盒结构，单独完成盒体、安装定位孔、线缆穿设孔的细节建模，还原接线盒与主筒体的贴合安装结构；底部安装脚座部分，精准复刻脚座的安装孔位、加强筋结构、支撑斜面的过渡特征，保证脚座的承重结构形态与实物一致。材质与渲染阶段，为电机主体赋予铸铁哑光深灰材质，调整材质的粗糙度、金属度参数还原铸件表面的细微颗粒质感，法兰端面、安装脚座的加工面单独设置半哑光金属材质，区分加工面与铸件毛坯面的视觉差异；接线盒部分采用与主体一致的铸铁材质，边缘做微小倒角处理还原真实加工特征。渲染时采用三点布光方案，主光源从侧上方投射形成自然的明暗过渡，辅助光源补全暗部细节避免结构死黑，底部添加柔和投影增强模型的立体感与真实感。结构设计上完整还原了该款电机1750RPM额定转速、180VDC额定电压、4.6安培额定电流对应的结构特征，输出端法兰采用立式法兰安装结构，配合底部脚座可实现卧式、法兰式两种安装方式，适配不同的设备安装场景；模型各部件的衔接处做了合理的圆角过渡，还原铸件产品的工艺特征，避免尖锐棱角不符合实际生产工艺的问题。整体建模逻辑从基准搭建到细节拆分，从结构还原到材质渲染，均围绕工业级直流电机的真实形态展开，可用于电机选型演示、设备装配模拟、传动系统布局验证等场景。
