双工位激光加工执行设备结构设计

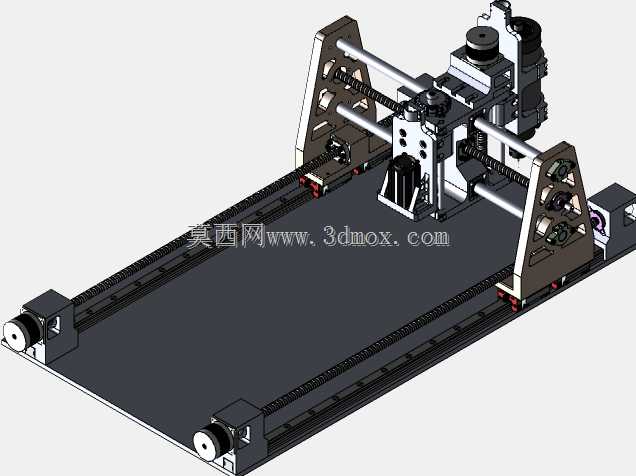

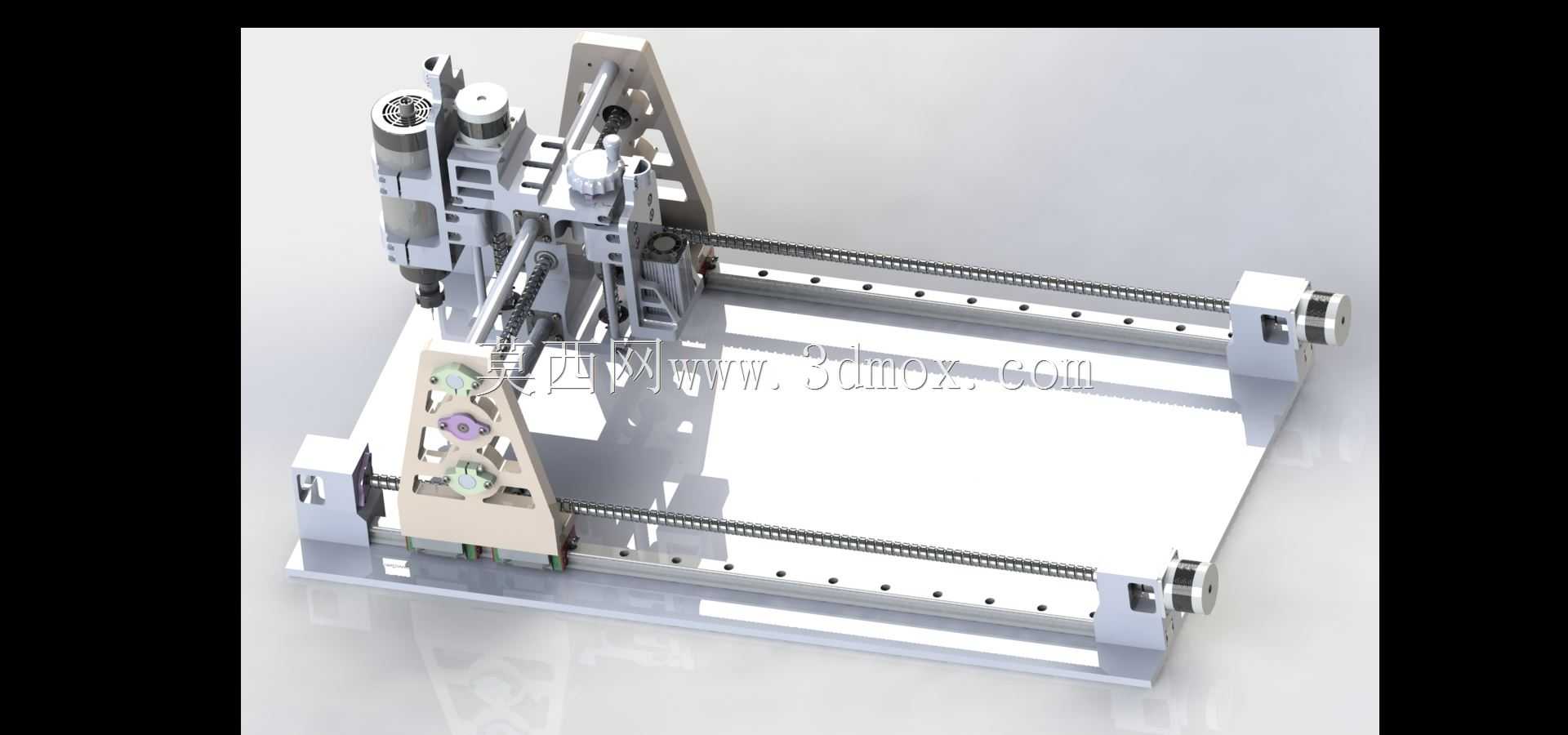

该设备为面向小尺寸工件精密加工场景打造的双工位激光作业装置，主要应用于电子元器件打标、小型非金属板材裁切、薄金属表面微刻、工艺品精细雕刻等生产场景，可适配中小批量多品种的柔性加工需求，在小型加工门店、创客工坊、电子组装生产线前段工序中都能发挥作用，相比单工位同类型设备，能够通过工位交替作业减少上下料的待机空耗，提升单位时间内的加工产出效率。设备整体采用卧式龙门框架结构，底部为整块平整安装底板作为承载基准，底板上沿长度方向平行布置两组直线导轨副，分别承载两个独立的移动工位滑台，每个滑台都通过同步带传动结构与端部的驱动单元连接，可实现沿导轨方向的独立往复移动，两个工位可交替移动至激光作业头的正下方，当其中一个工位处于加工区域执行激光作业时，操作人员可在另一侧工位完成待加工工件的装夹固定与已加工工件的取下收纳，全程无需中断加工作业流程，大幅压缩非加工等待时长。设备的激光作业执行端采用立式双立柱支撑结构，搭载可沿横向、纵向独立移动的激光模组，横向移动同样采用直线导轨搭配同步带的传动方案，纵向移动则通过精密丝杆副带动滑座实现上下位置调整，可根据待加工工件的厚度、加工焦距要求灵活调整激光头的工作高度，保证激光焦点始终落在工件加工表面，确保加工精度与刻蚀深度均匀一致。设计过程中充分考虑了安装边界与操作空间需求，整体设备的长宽尺寸控制在常规工业工作台可承载的范围内，底部预留了标准的安装固定孔位，可直接固定在通用工作台面或配套的设备机架上，无需额外定制大型安装基座；设备的操作侧预留了足够的上下料操作空间，两侧工位的移动行程经过精准核算，不会出现移动超程碰撞或作业范围重叠的问题，所有传动部件都预留了润滑维护的操作空间，日常保养无需完全拆解设备框架。整体结构采用模块化设计思路，传动组件、激光安装座、工位滑台都采用可拆分的连接结构，后期可根据加工需求更换不同功率的激光模组，或是调整工位滑台的装夹治具，适配不同尺寸、不同类型的工件加工需求，框架结构采用轻量化的铝合金型材搭配钣金连接件，在保证整体结构刚性、减少加工过程中震动偏移的同时，控制了设备整体自重，便于搬运与安装调试。
