桌面级复合加工3D打印数控铣设备

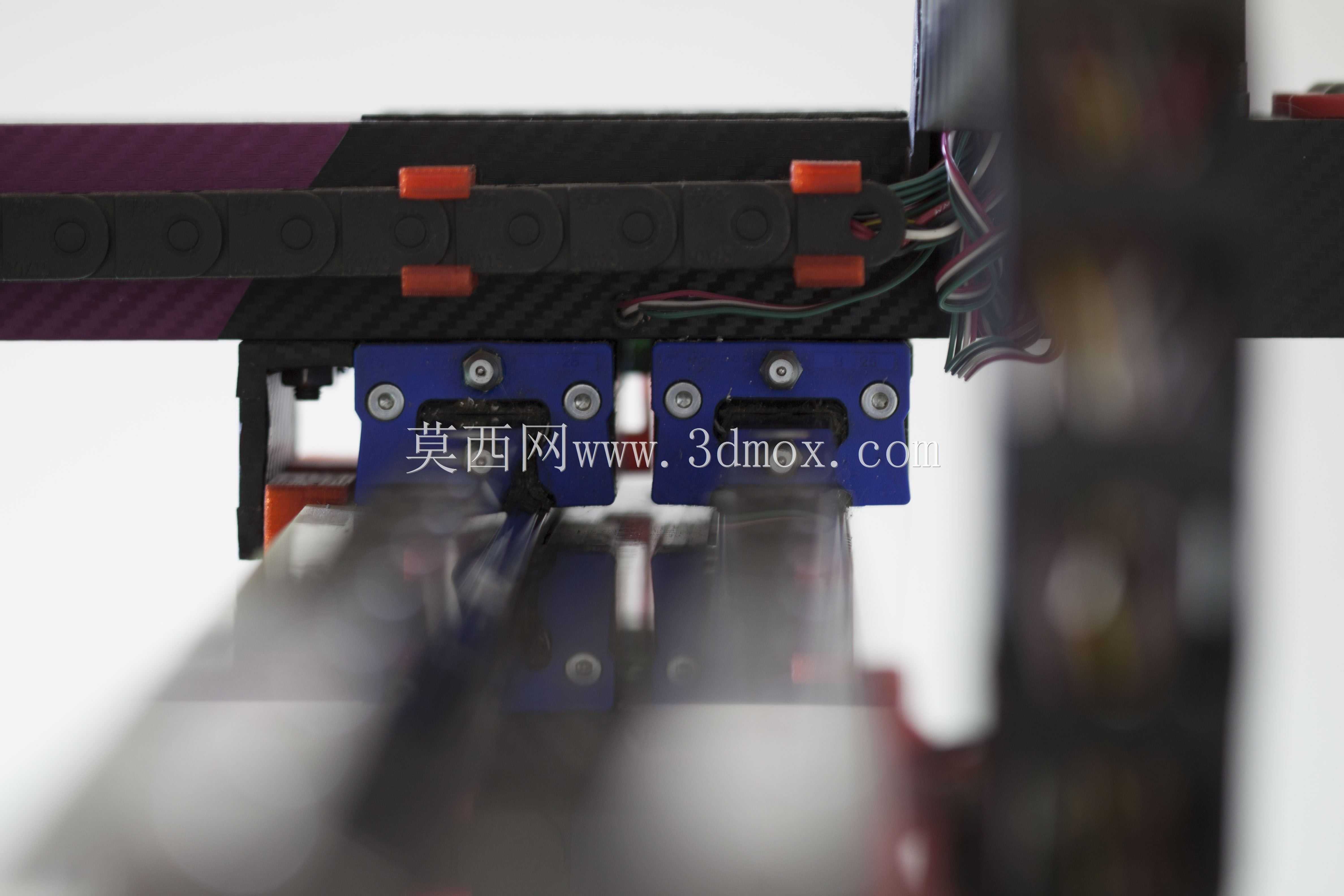

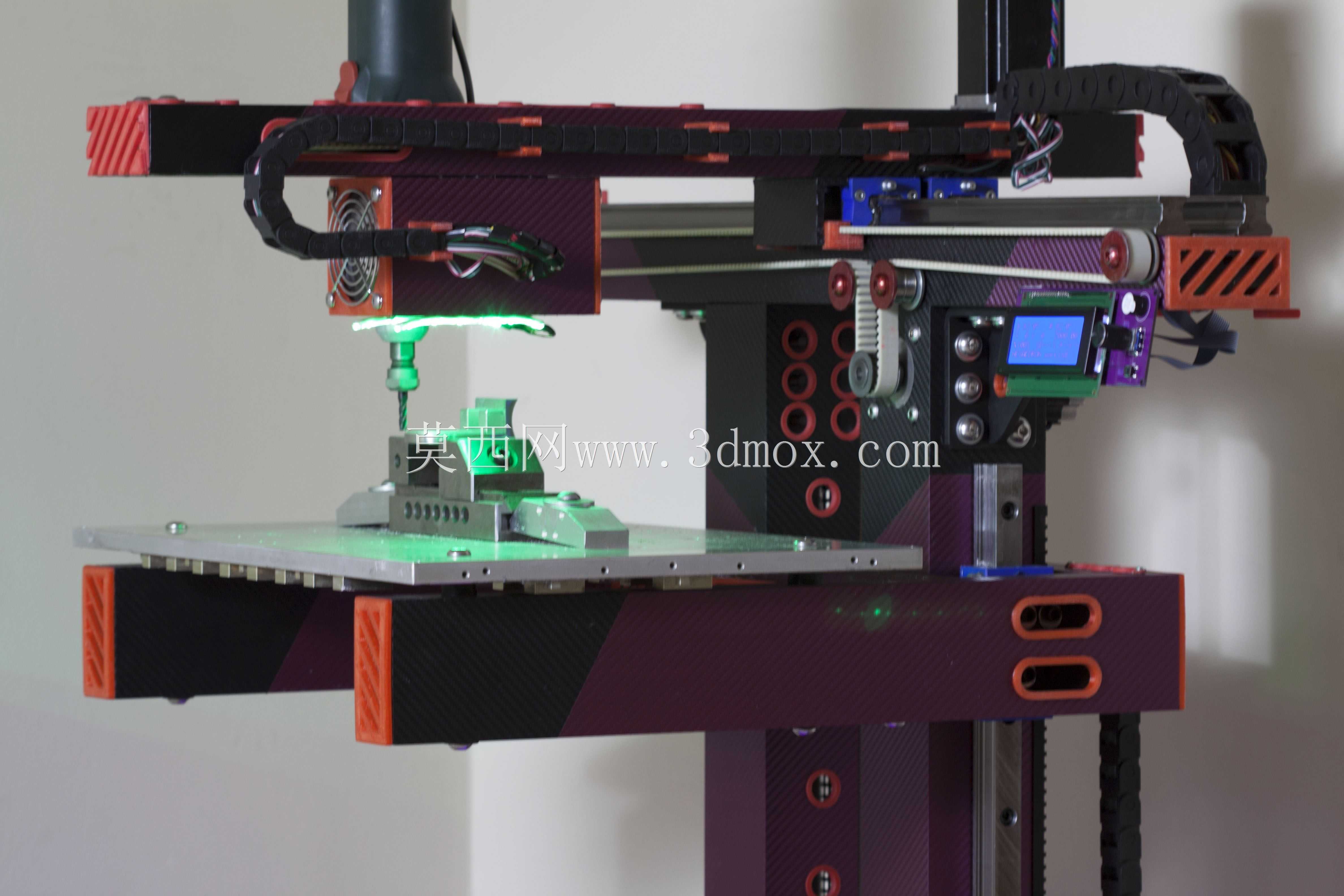

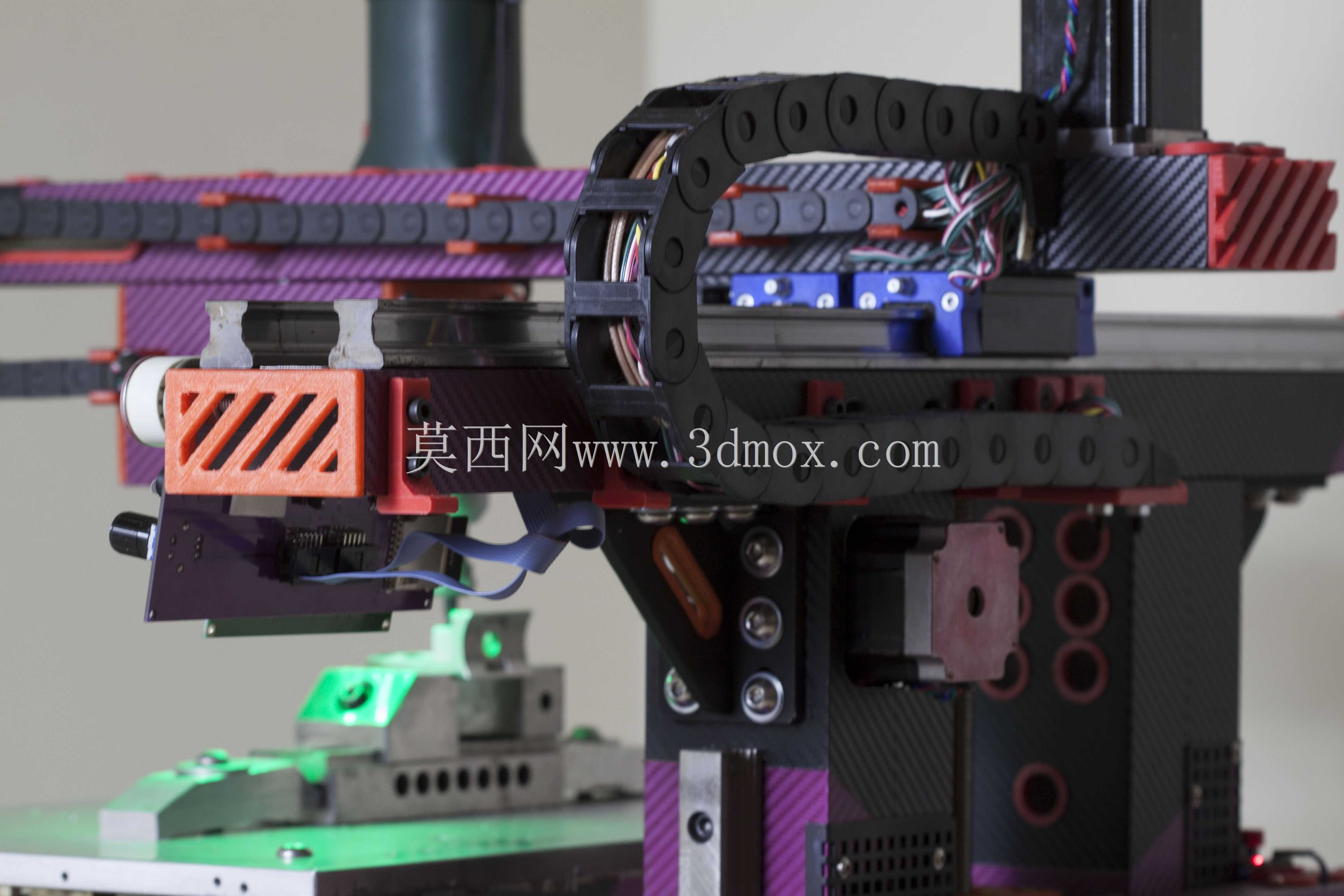

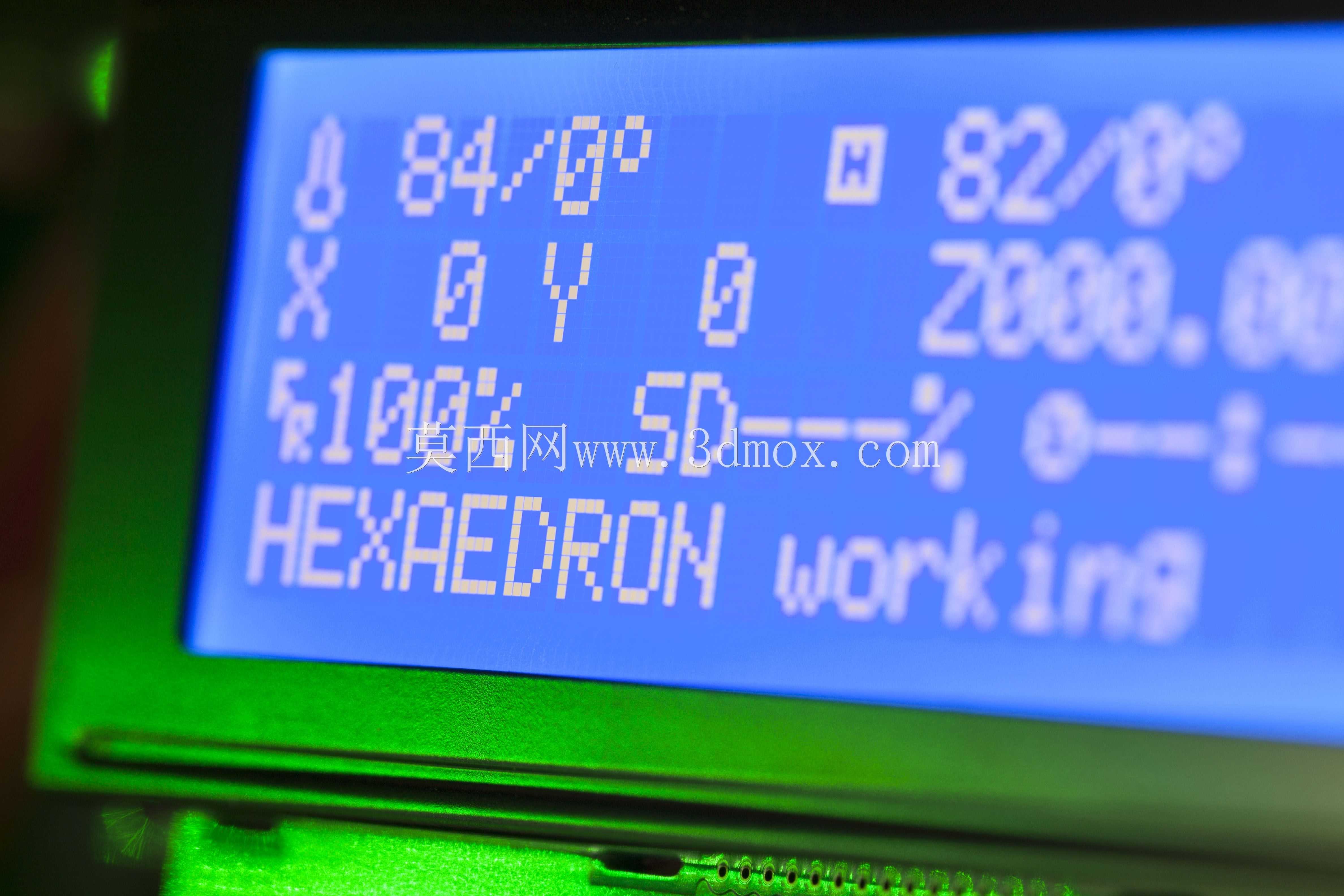

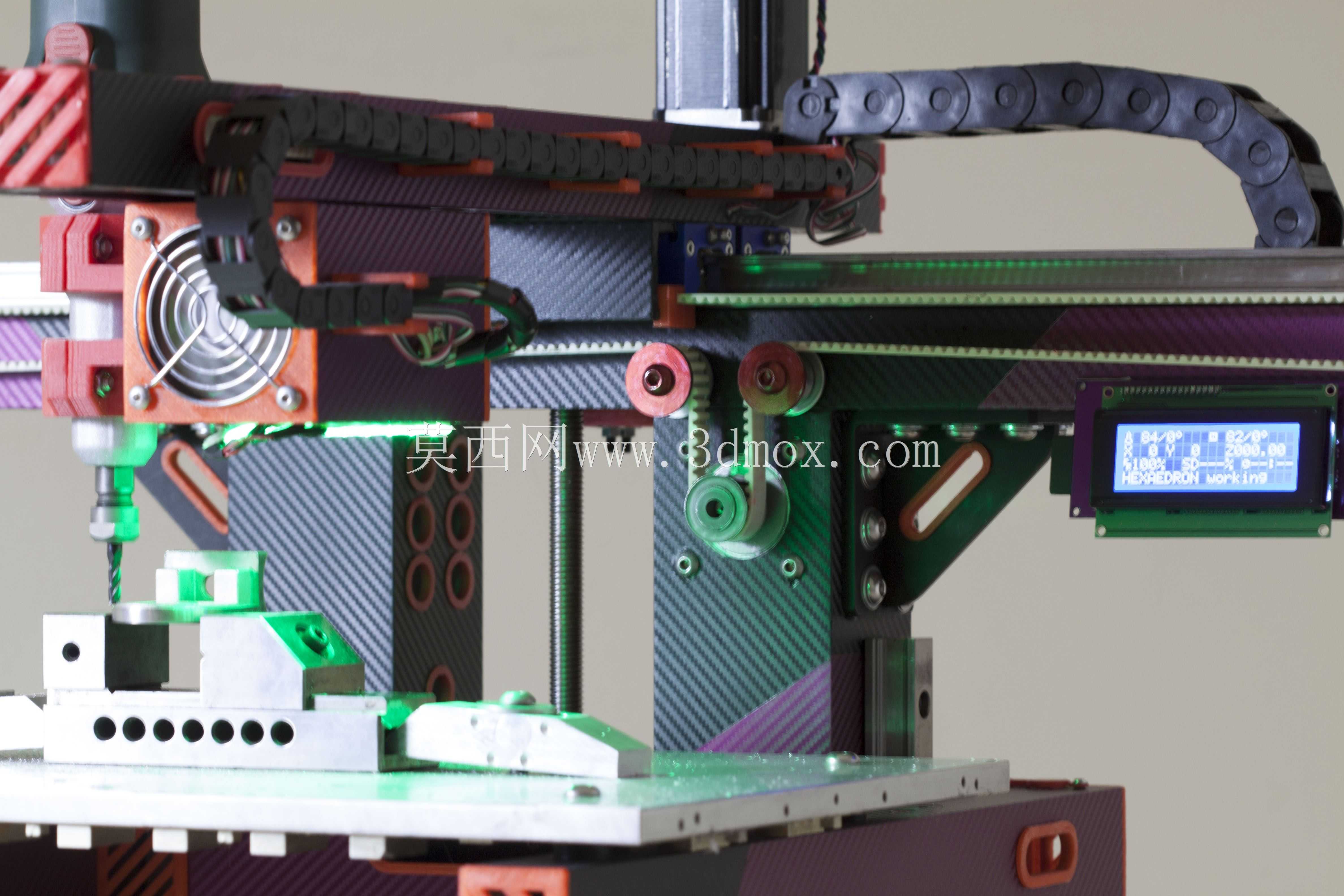

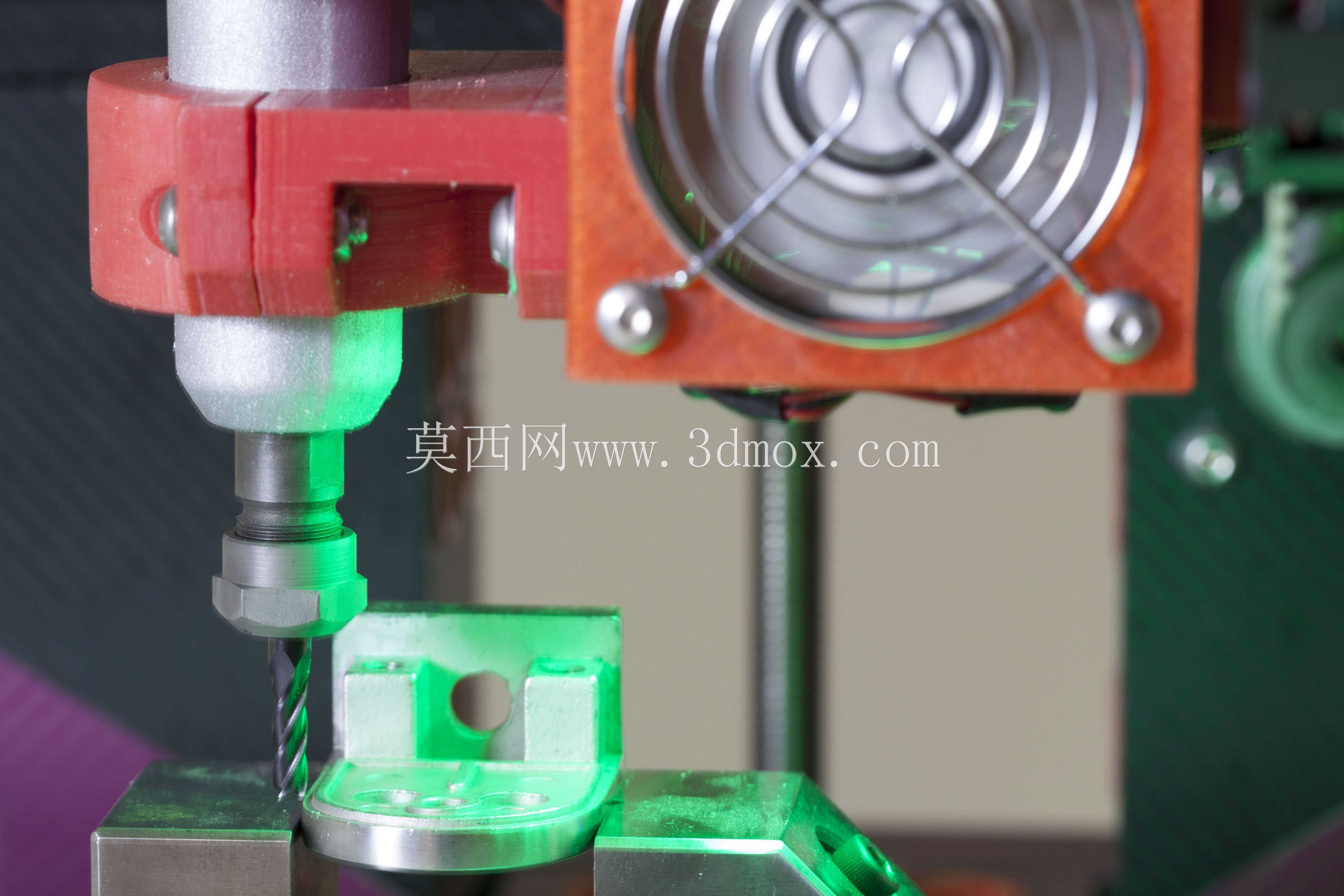

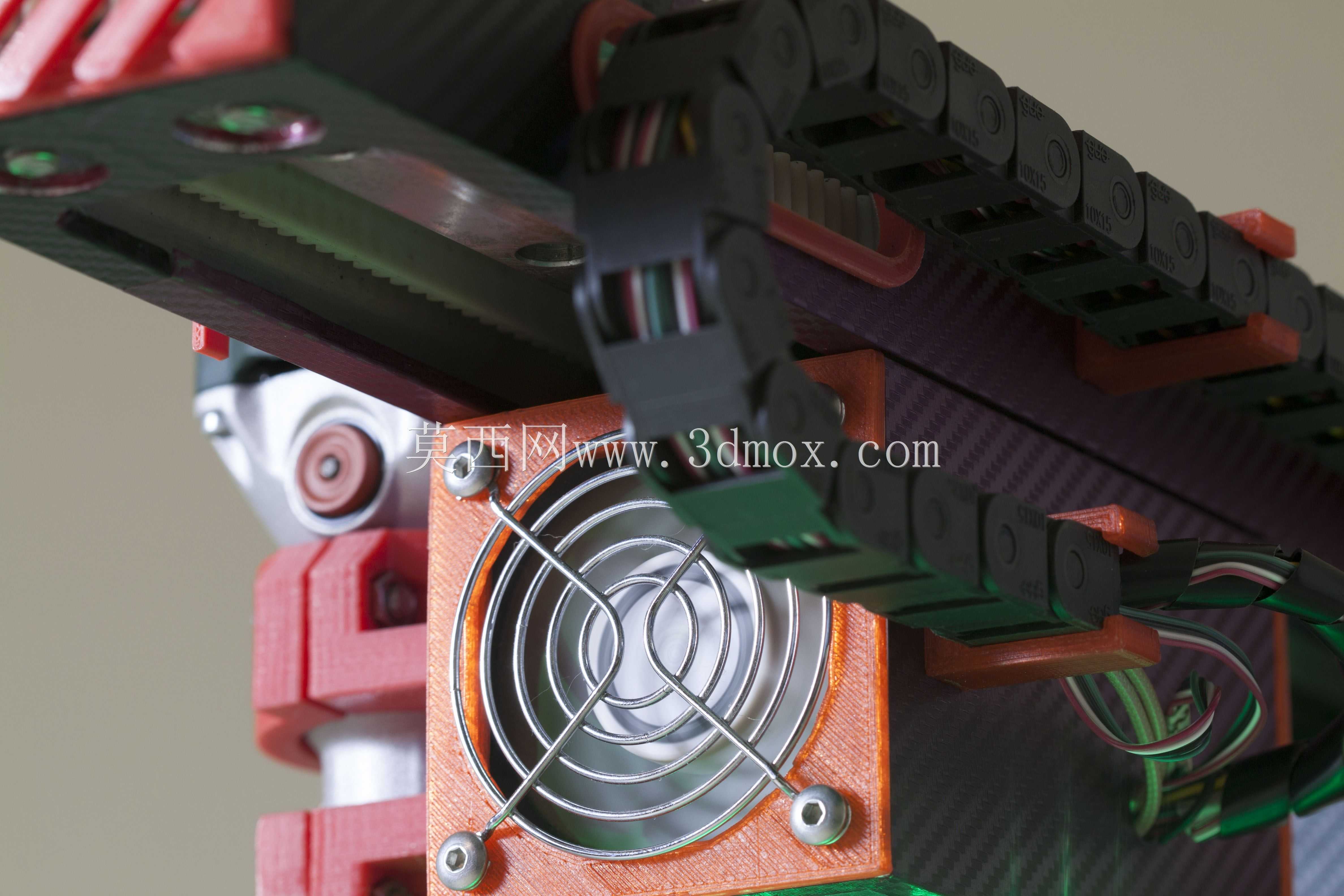

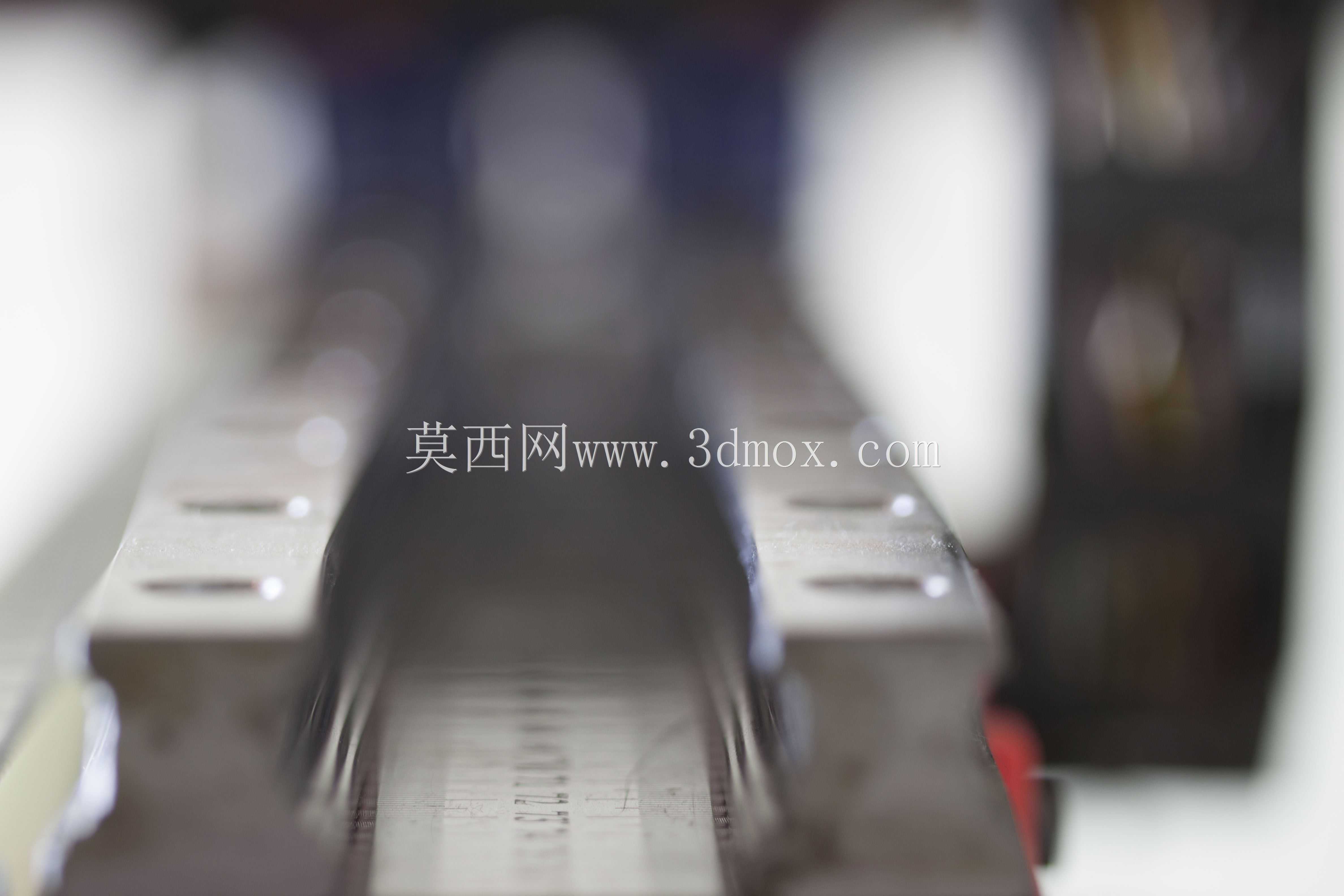

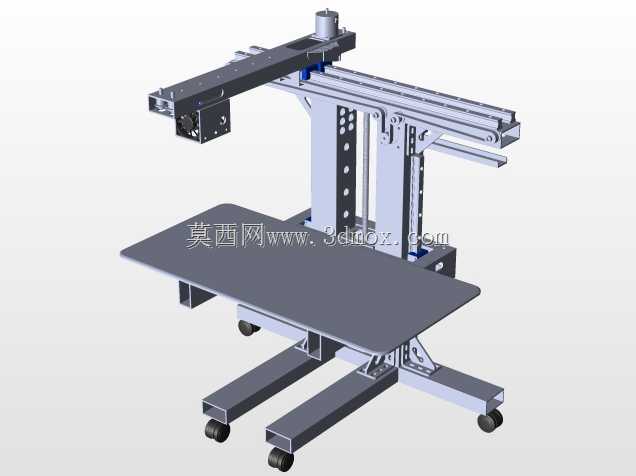

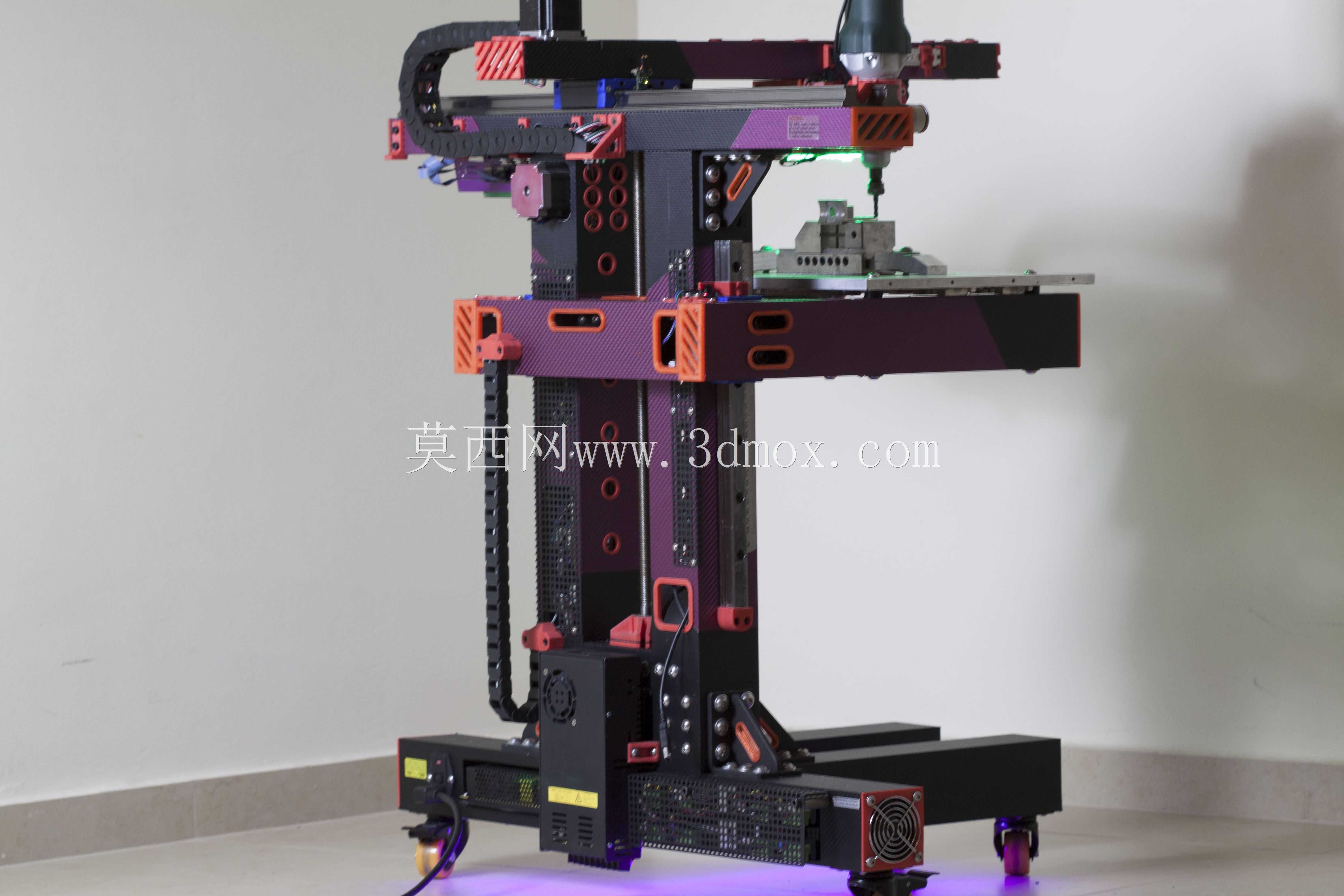

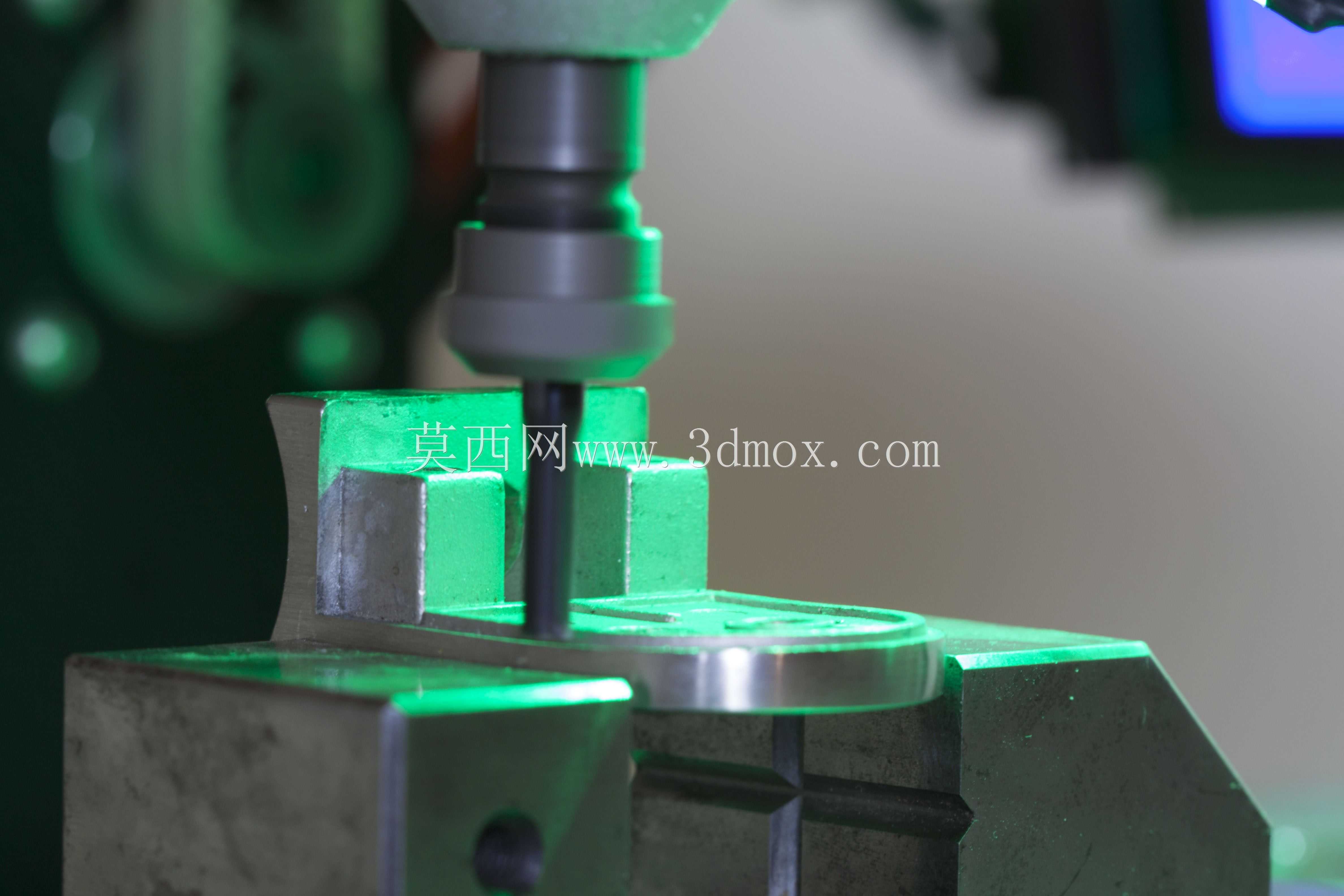

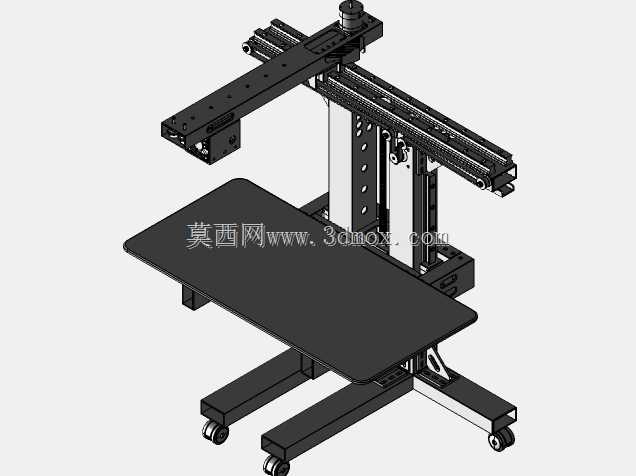

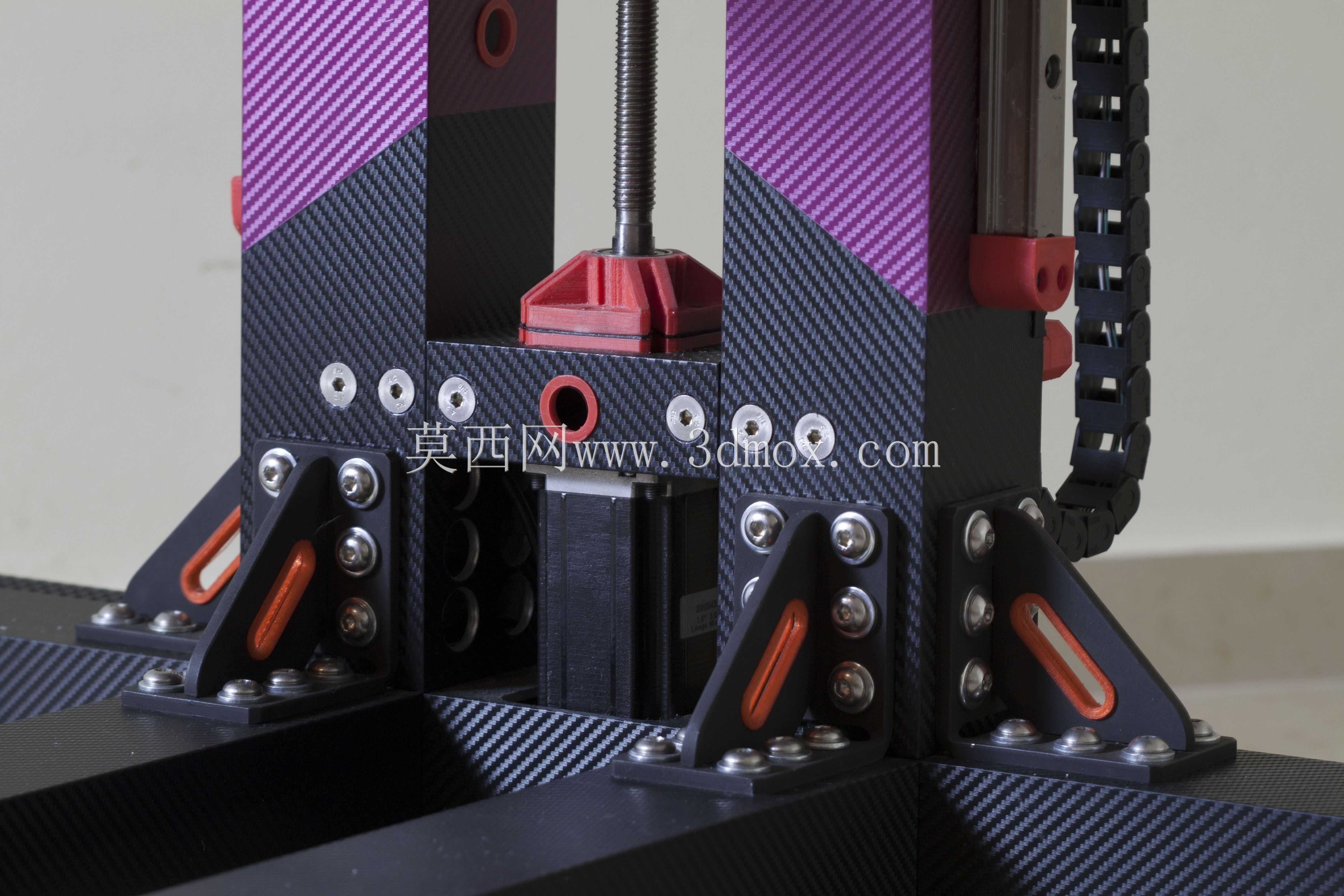

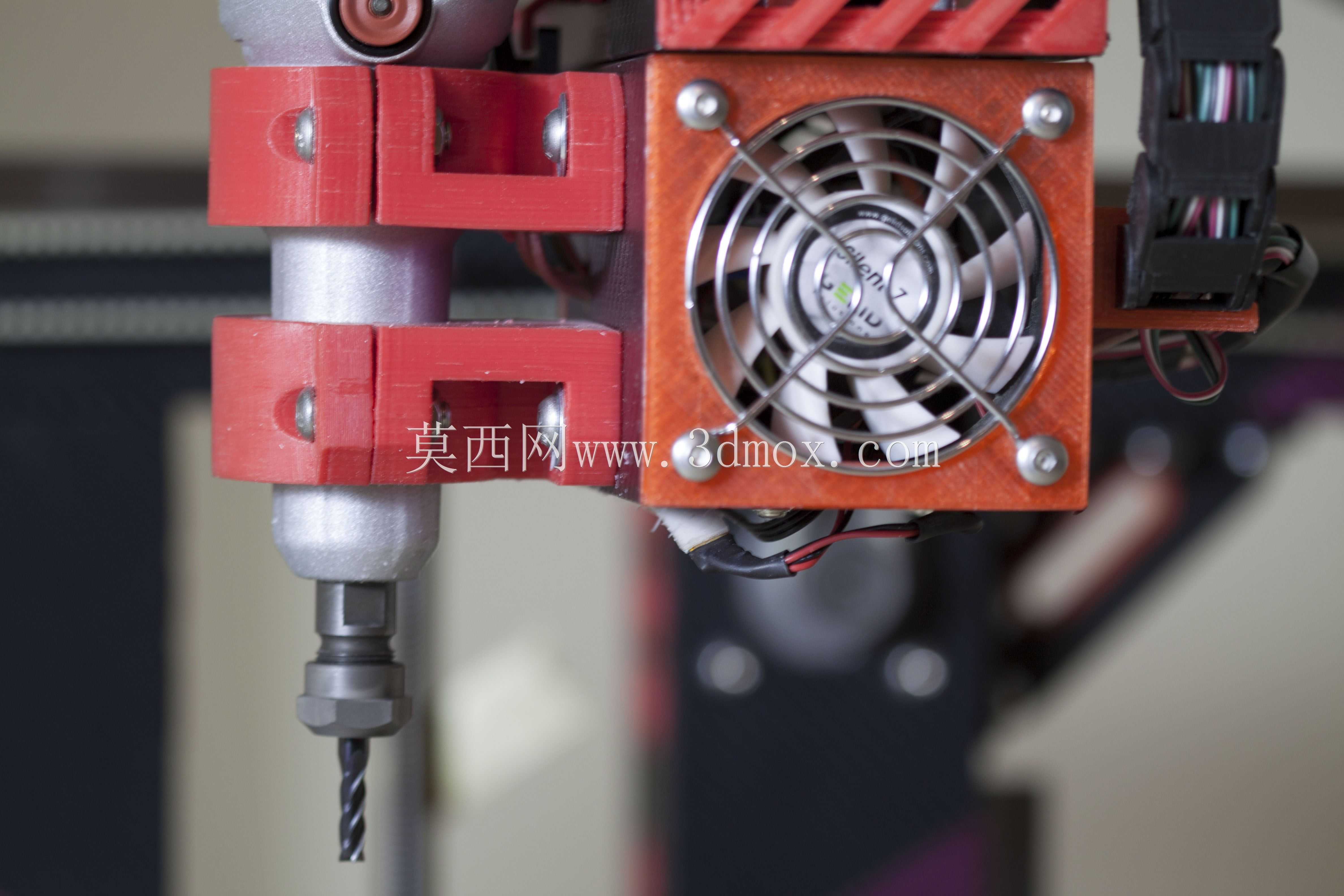

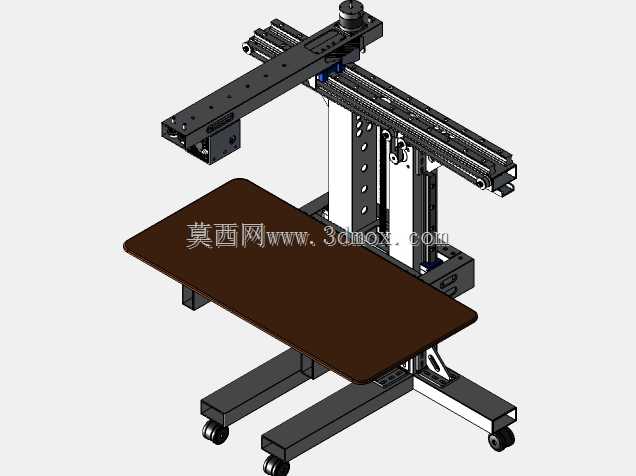

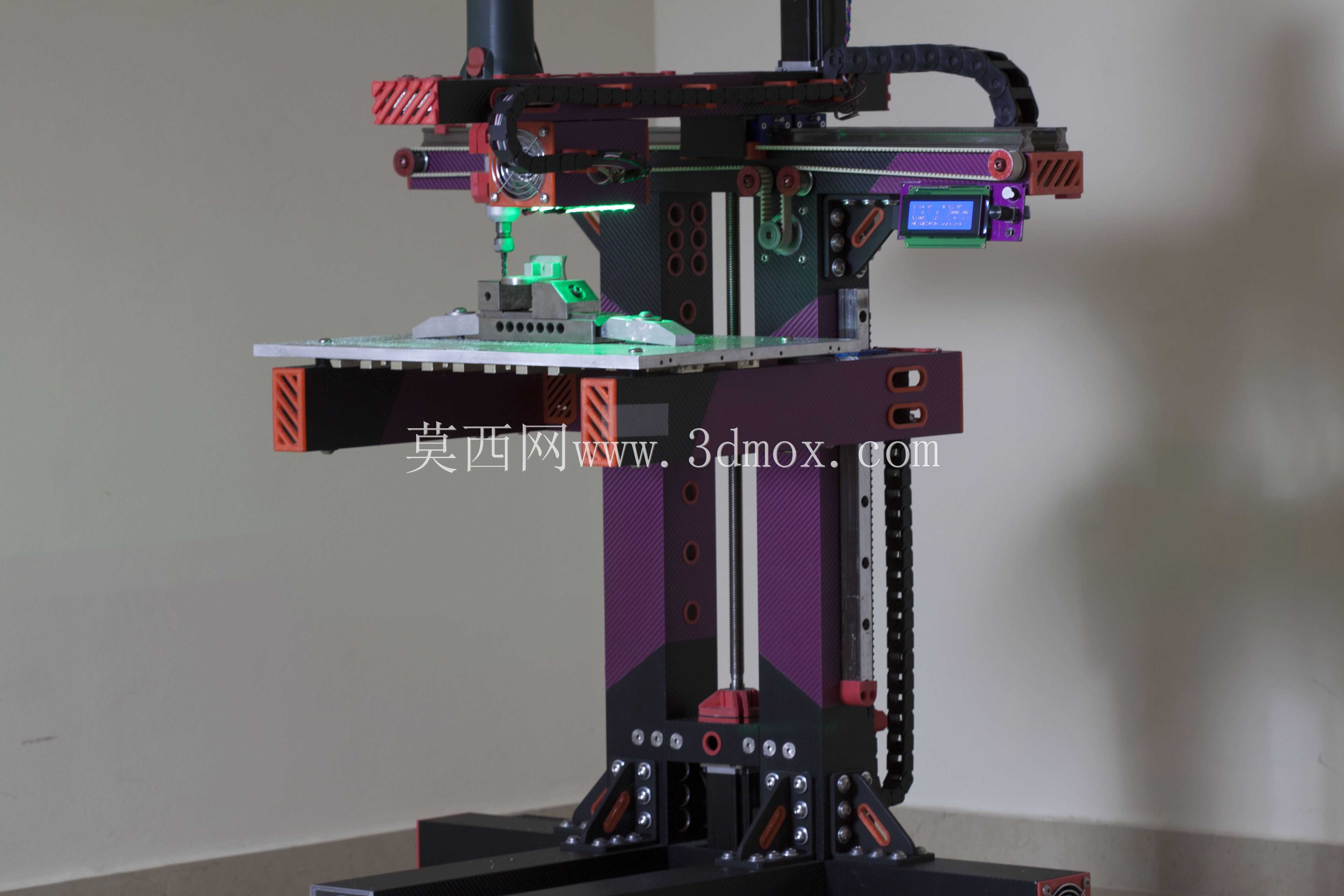

这款复合加工设备整合了熔融沉积3D打印与小型数控铣削的双重加工能力，主要面向个人创客工作室、小型研发打样场景、高校创新实训实验室以及精密小零件定制加工领域，能够在单台设备上完成从原型塑型到精度修整的全流程加工，无需在多台设备间反复拆装装夹工件，大幅缩短小批量定制零件的生产周期，降低多设备采购与场地占用成本。设备采用立式龙门框架结构设计，整体立柱采用高强度铝型材拼接搭配加强筋结构，在保证整体结构刚性满足铣削加工抗振要求的同时，控制了设备整体自重，能够适配常规桌面工作台的承重要求，安装时仅需保证工作台面水平度误差在每米0.1mm以内即可稳定运行，无需额外浇筑设备基础。运动系统采用高精度直线导轨搭配同步带传动的组合，X轴行程覆盖整个工作台加工幅面，Y轴沿横梁方向实现打印与铣削头的横向移动，Z轴采用双导轨垂直导向结构，保证加工头在垂直方向移动的直线度，避免高速运动过程中出现头部位移偏差。设备的加工头采用快换结构设计，可根据加工需求快速切换3D打印挤出组件与高速铣削主轴组件：打印组件适配常规1.75mm直径耗材，能够完成PLA、ABS、PETG等多种常用熔融沉积耗材的成型作业，打印层厚可在0.1mm到0.3mm区间调节，满足不同精度要求的原型制作需求；铣削组件采用高速风冷主轴，可夹持直径3mm以下的铣刀，能够对打印完成的工件进行表面精修、孔位加工、飞边去除等后处理作业，也可直接对软金属、工程塑料、代木等材料进行小型零件的直接铣削加工。工作台采用带定位孔的平板结构，可搭配夹具快速固定不同形状的加工坯料，台面上预留的标准安装孔位能够适配通用工装夹具，无需额外定制装夹配件。设备的走线采用拖链内置布局，所有运动线缆与气管都收纳在静音拖链内部，既避免运动过程中线缆剐蹭加工区域，也能延长线缆使用寿命，降低设备运行时的走线噪音。设备侧面集成了独立的控制与显示模块，可实时显示加工进度、运动参数与设备状态，操作按键布局符合人体工学，站立或坐姿操作都能轻松触达。整体结构在设计时充分考虑了桌面使用的安全边界，所有运动部件的外侧都预留了足够的安全间隙，不会出现运动过程中超出设备底座范围的情况，设备运行时的振动幅度控制在极小范围内，不会对桌面放置的其他工具造成影响，同时整机的噪音水平控制在实验室可接受范围内，适合长时间连续加工作业。
