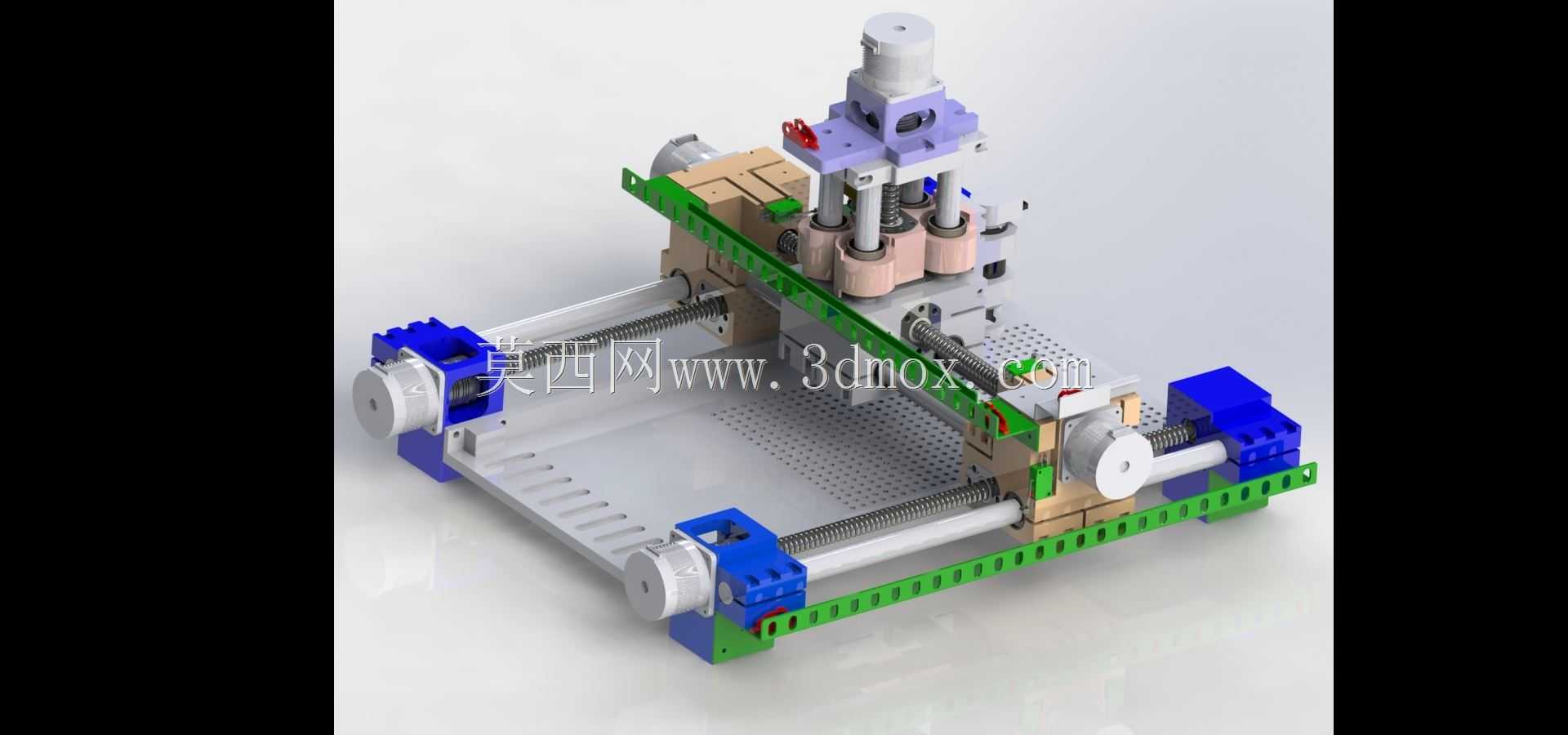

桌面级小型三轴数控加工设备结构

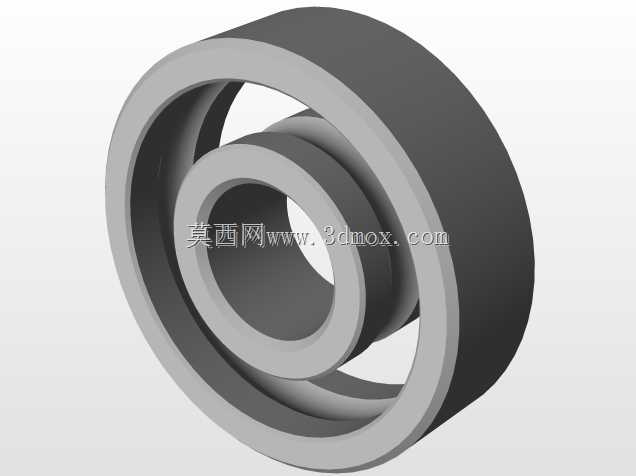

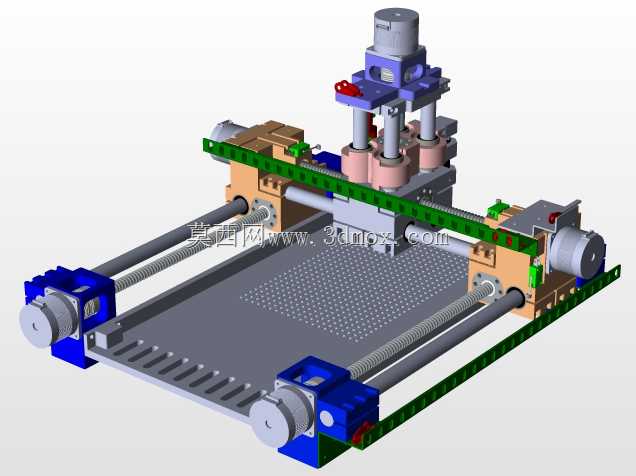

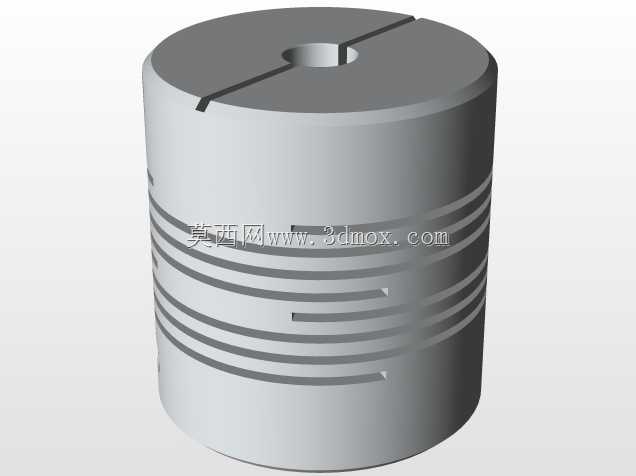

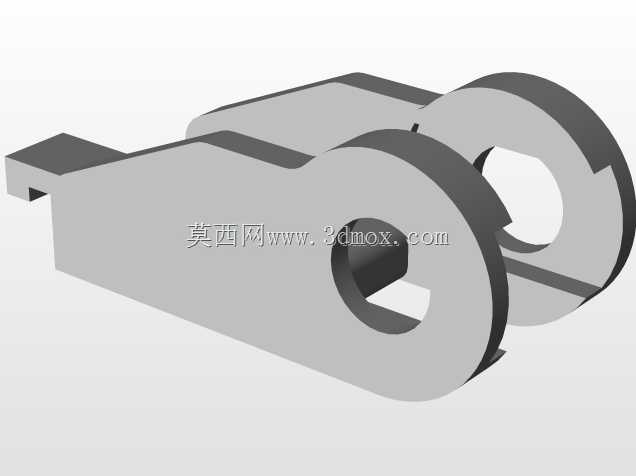

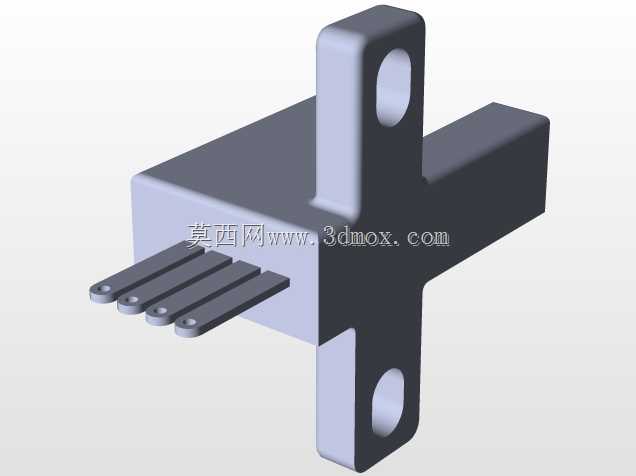

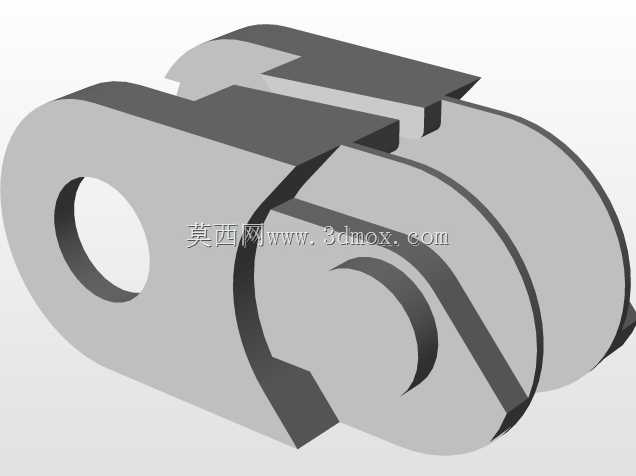

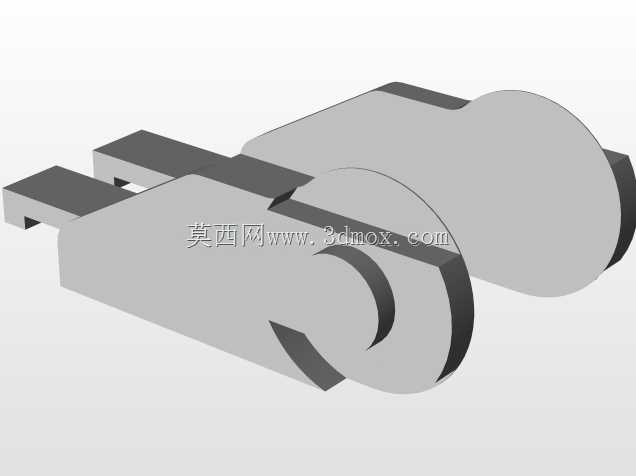

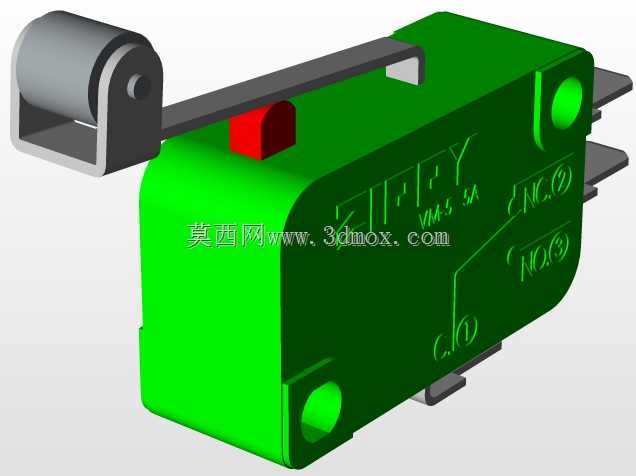

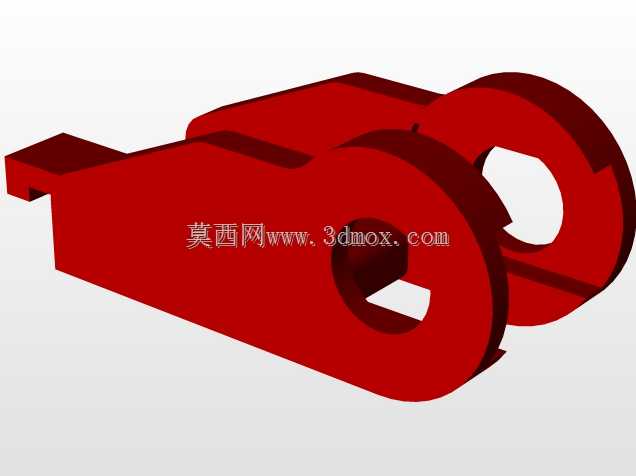

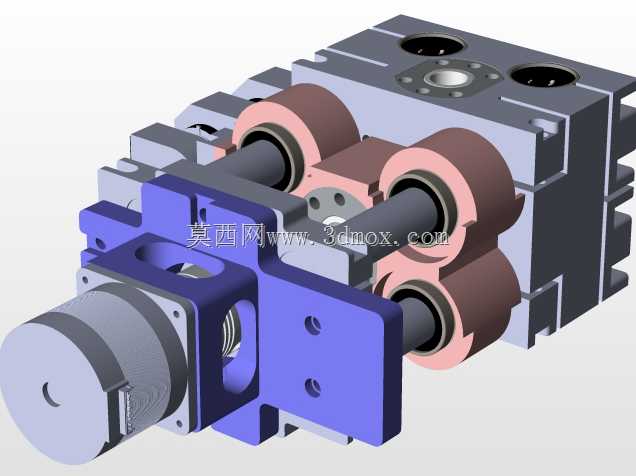

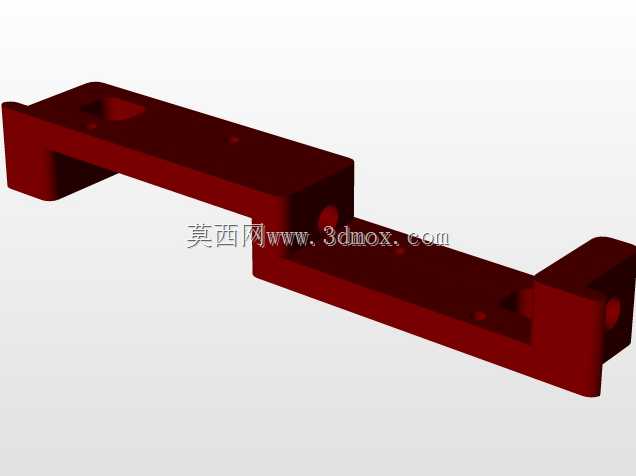

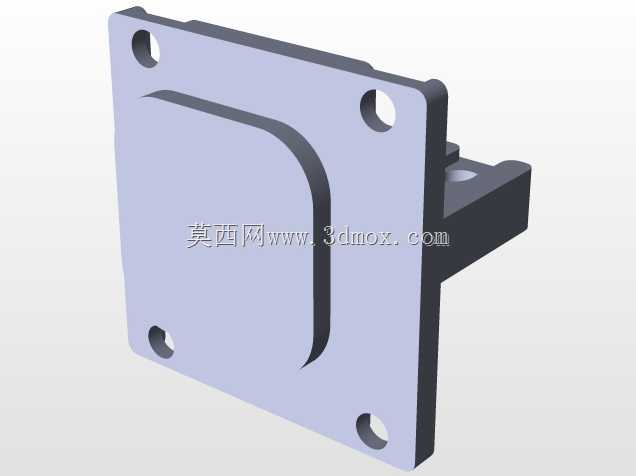

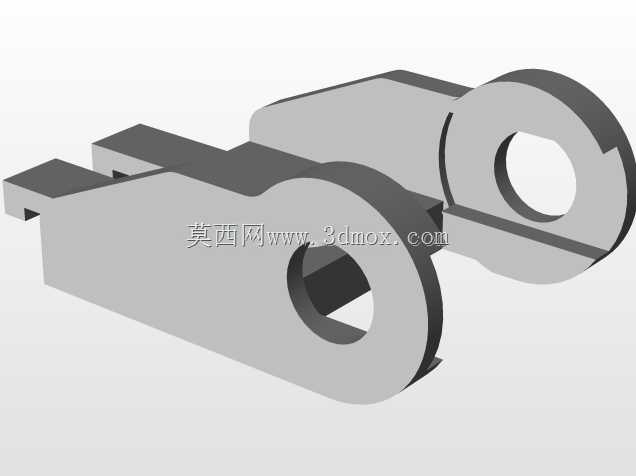

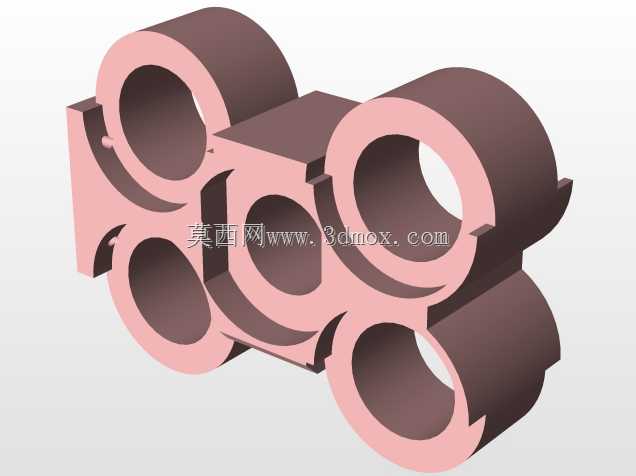

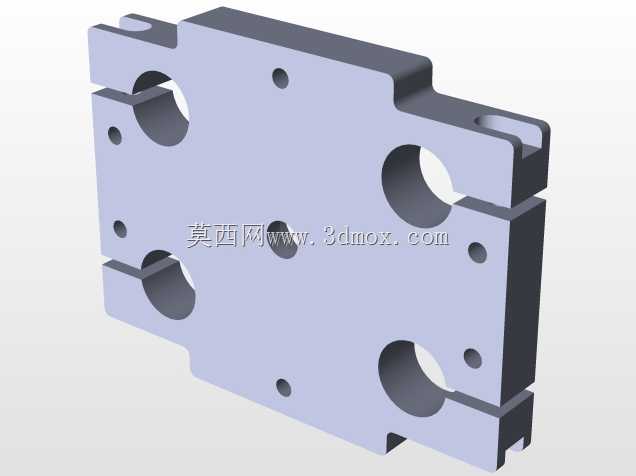

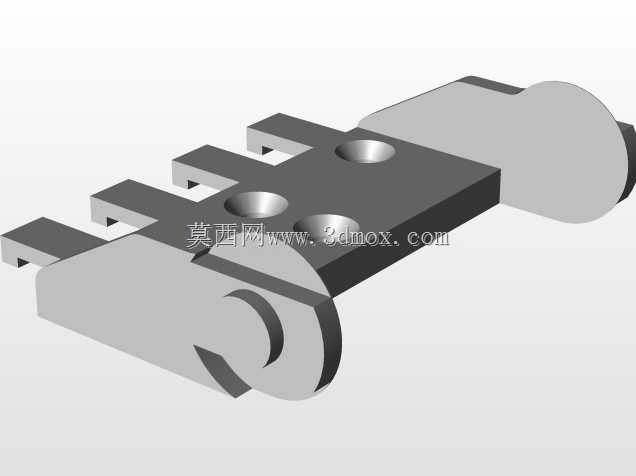

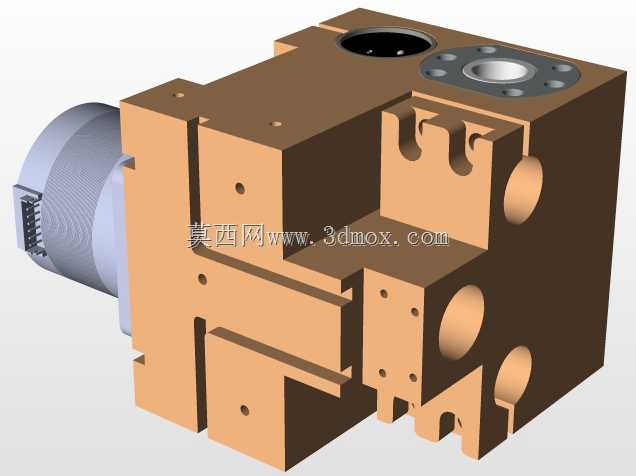

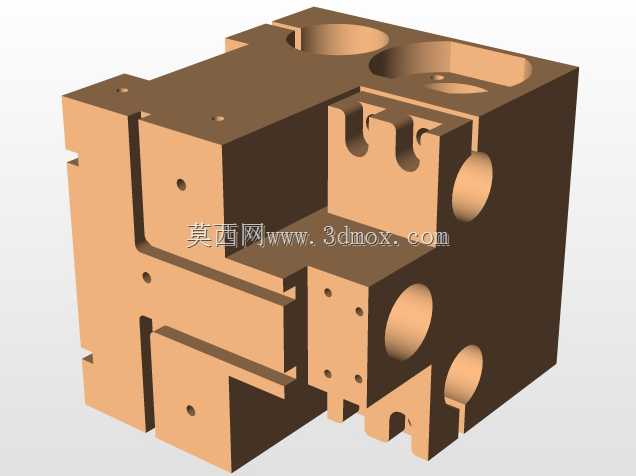

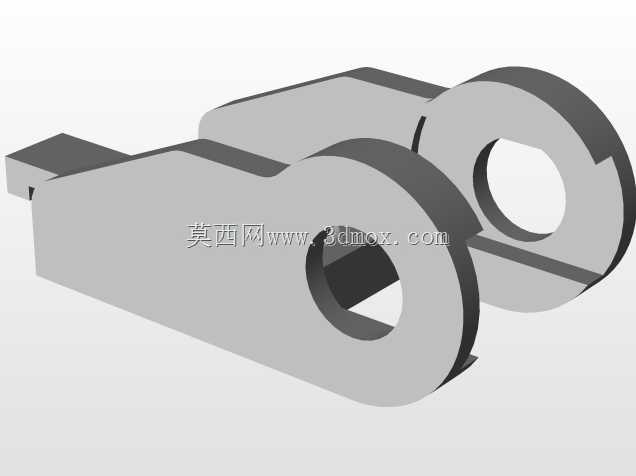

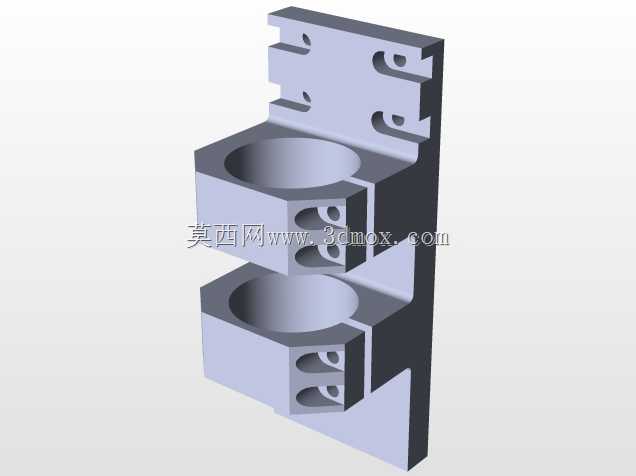

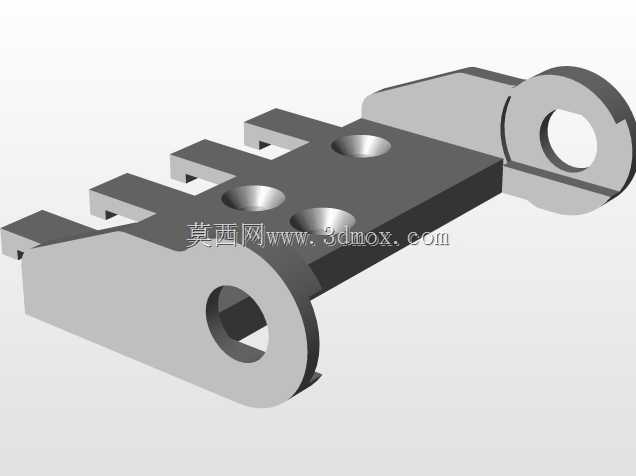

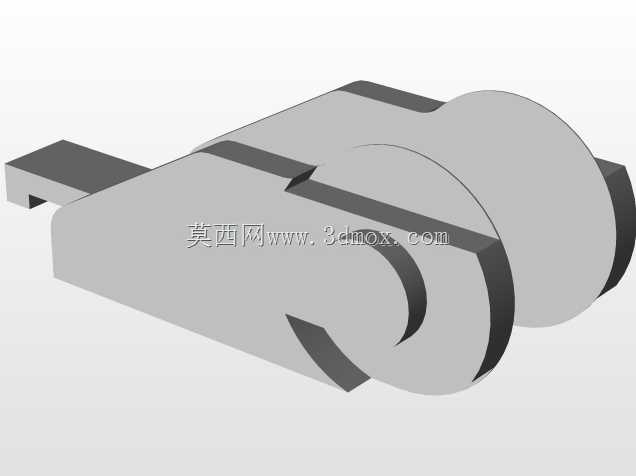

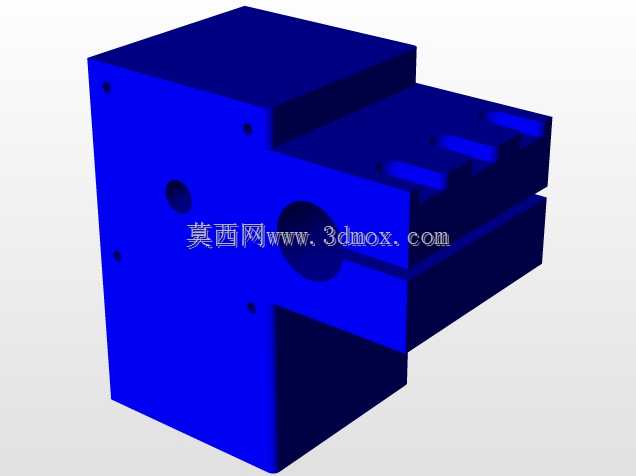

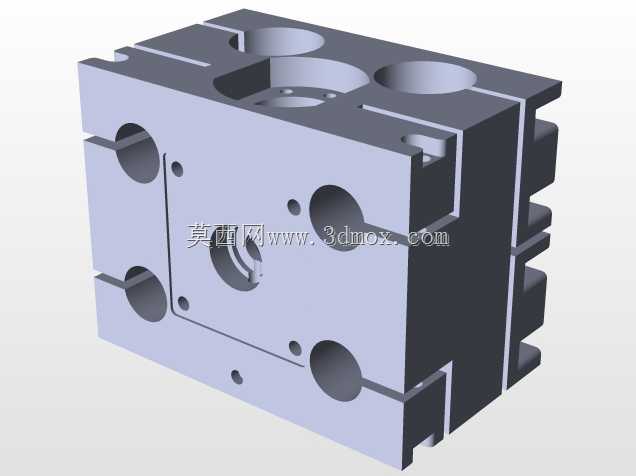

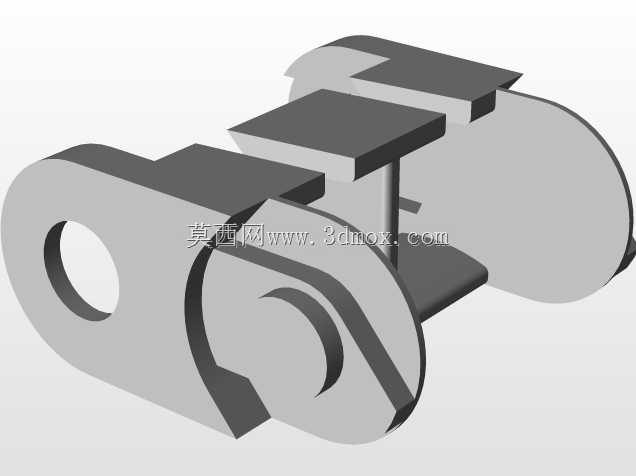

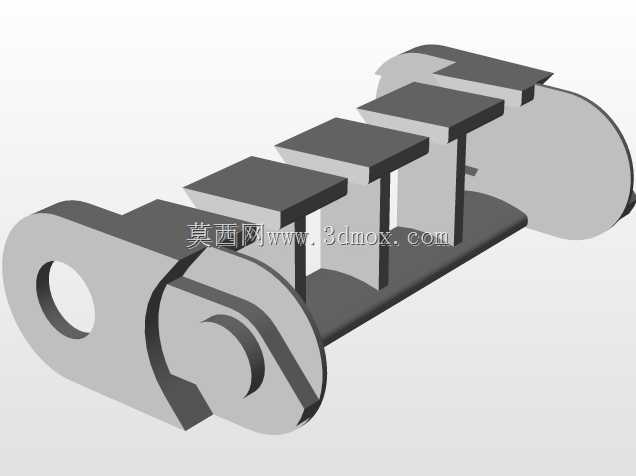

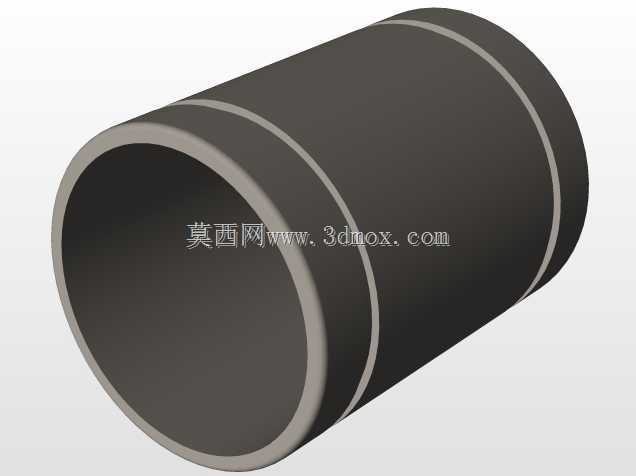

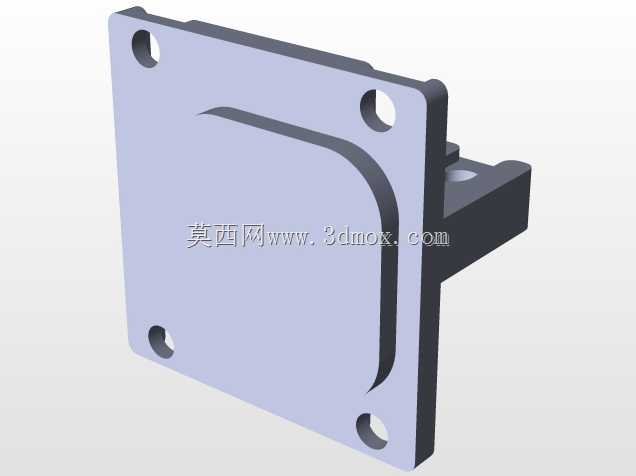

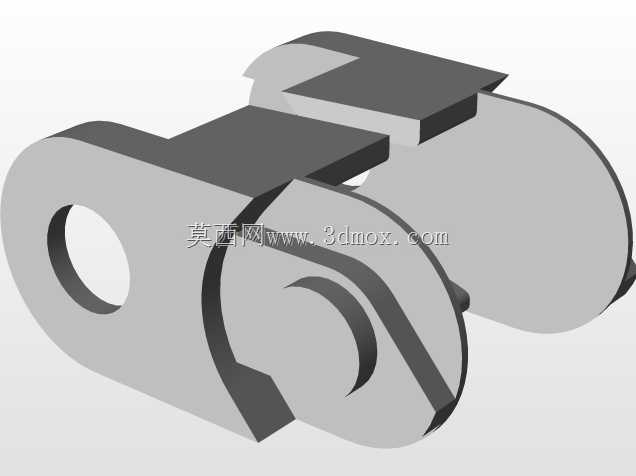

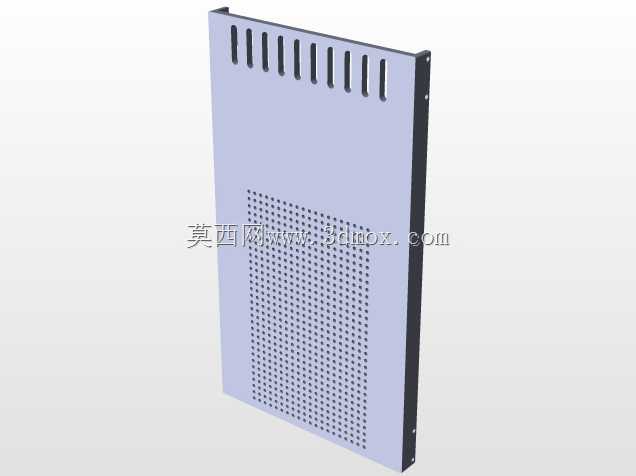

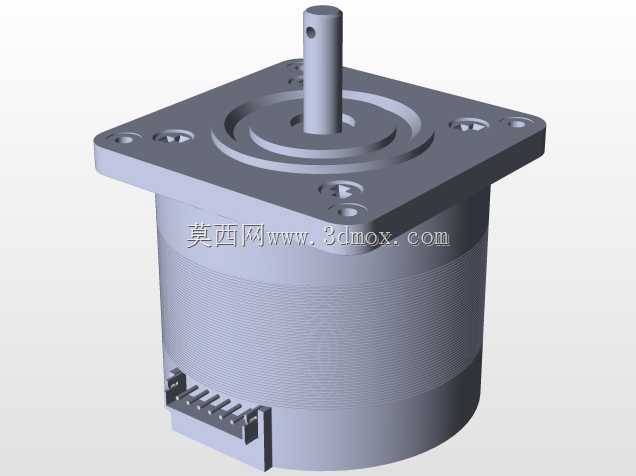

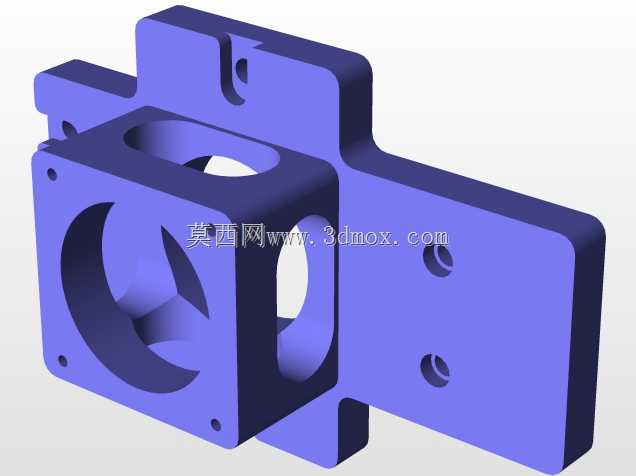

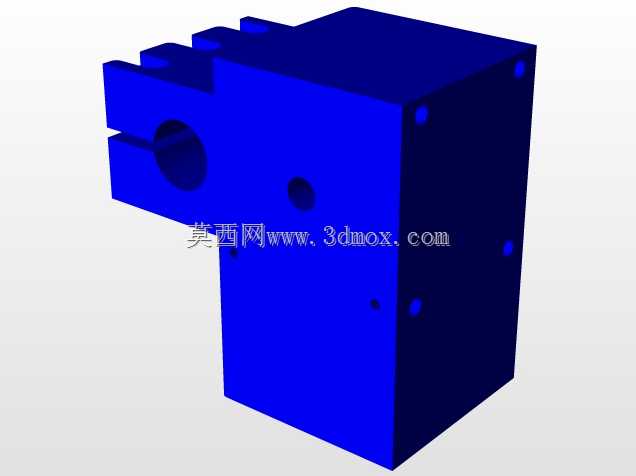

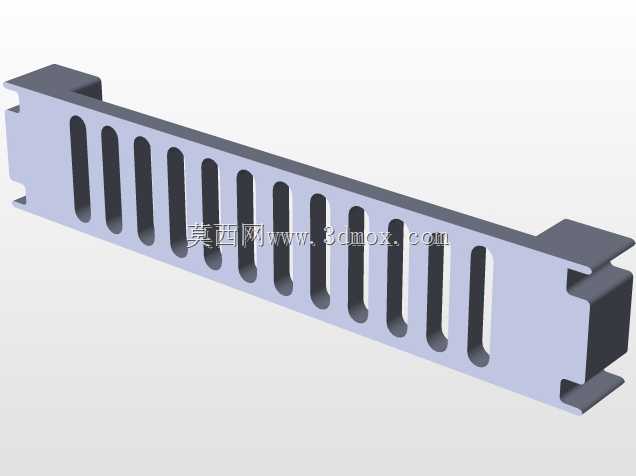

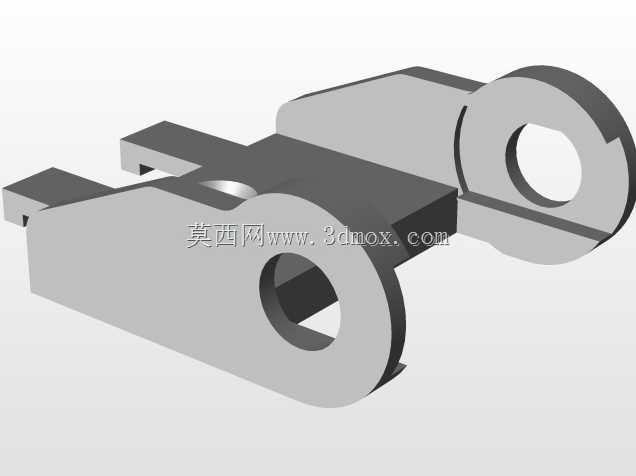

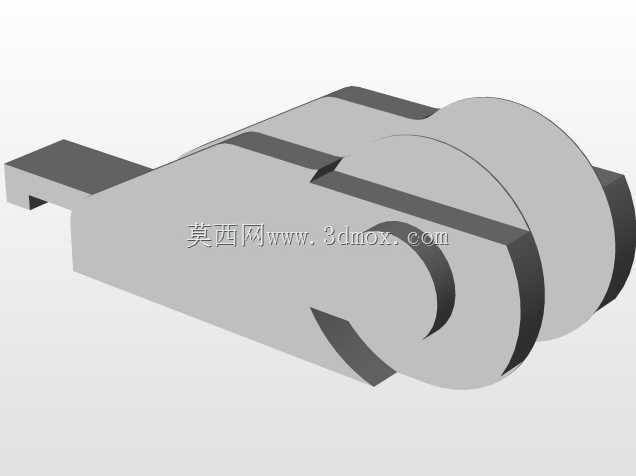

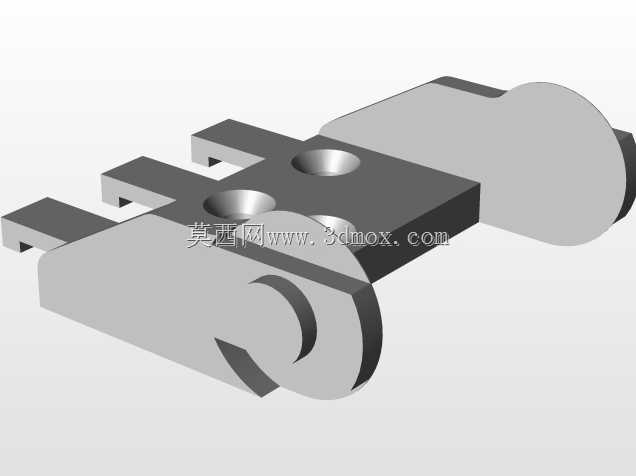

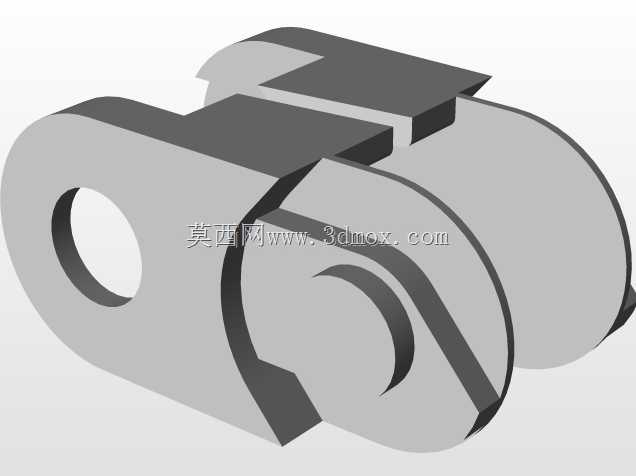

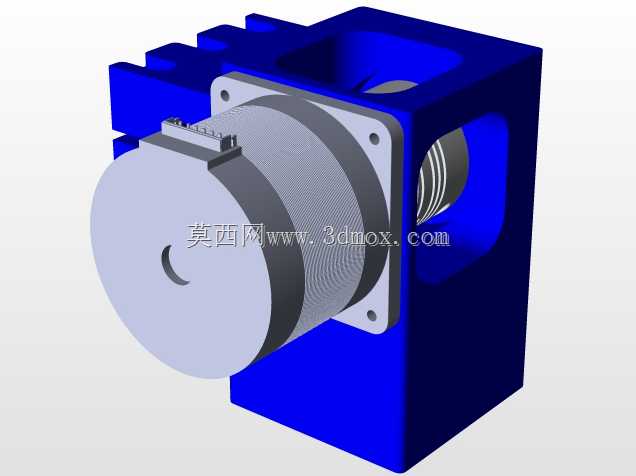

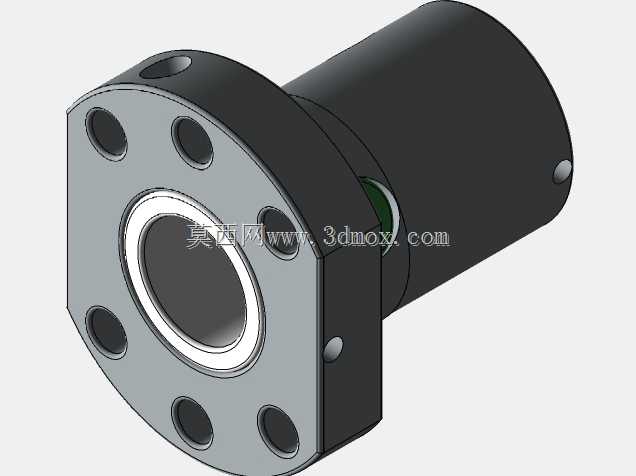

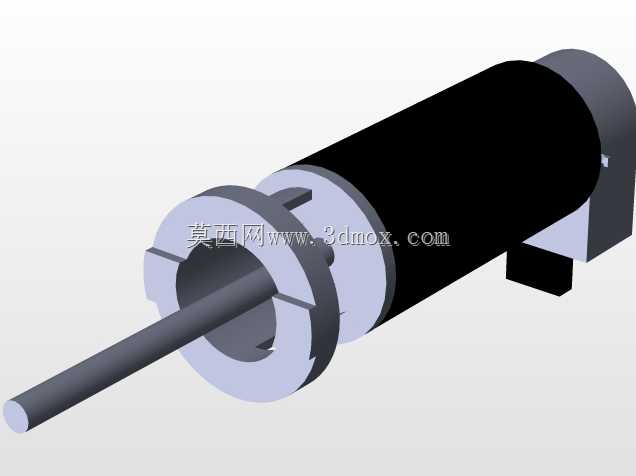

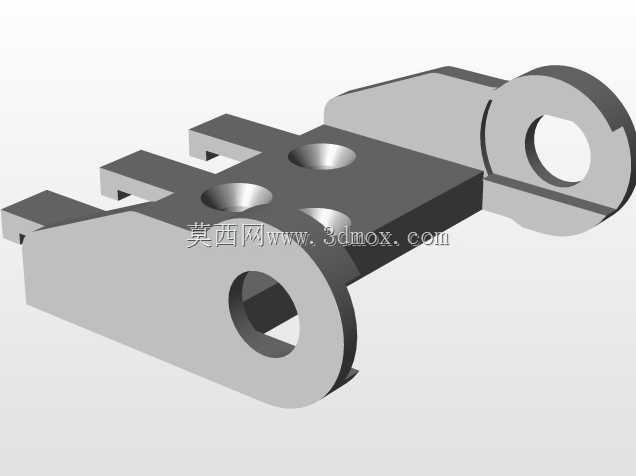

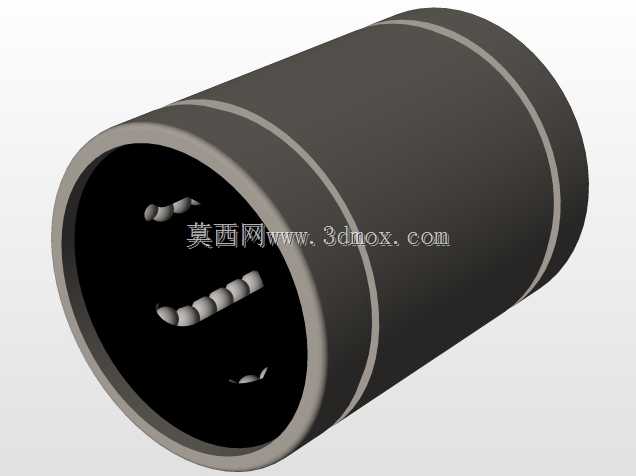

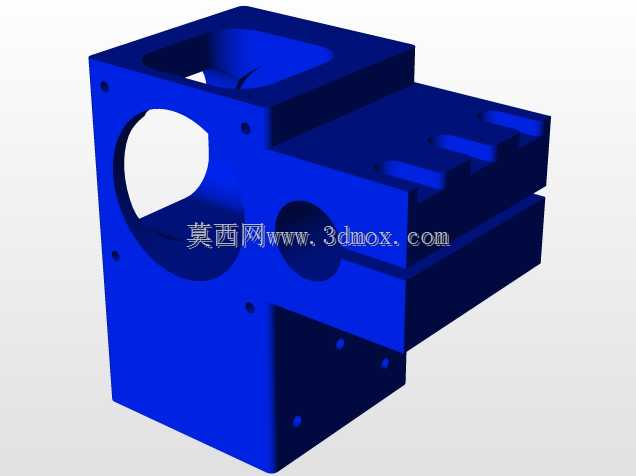

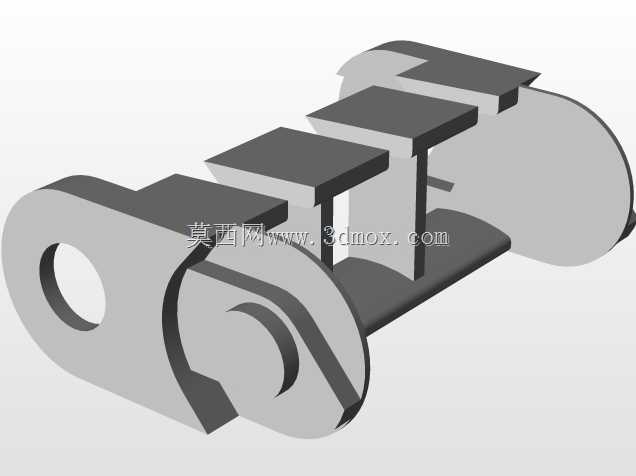

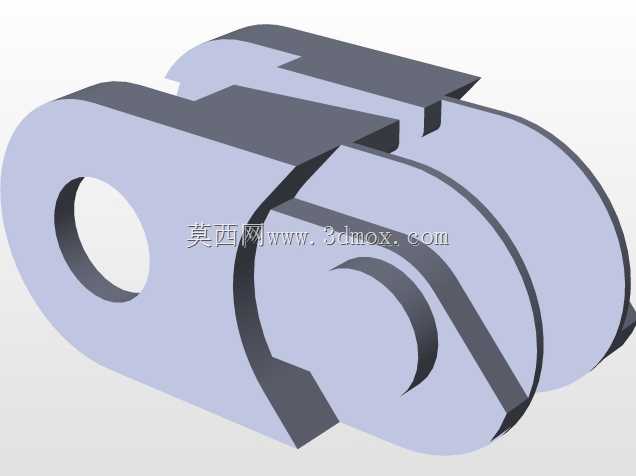

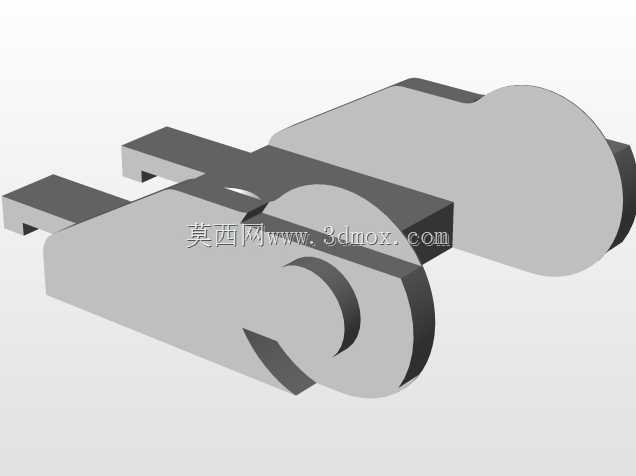

这款微型数控加工设备主要面向个人创客工坊、小型加工门店、职业院校实训教学等场景，可完成软金属、工程塑料、亚克力、木材等多种材质的平面铣削、轮廓雕刻、钻孔攻丝等轻负荷加工作业，填补了大型工业机床无法适配小空间、小批量个性化加工需求的空白，能够满足日常打样、教学演示、小型零件定制加工等多元使用需求。设备采用经典的龙门动台式三轴传动布局，X轴方向布置双直线导轨搭配滚珠丝杠，由两端的驱动单元带动工作台完成横向进给，导轨安装在一体化铸造的床身基座上，基座表面预留密集的T型槽安装位，可灵活搭配不同规格的工装夹具固定待加工工件，床身底部预留平整的安装基准面，既可以直接放置在稳固的工作台面上使用，也可以通过螺栓固定在专用机架上，整体安装边界紧凑，占用桌面面积不足0.3平方米，无需专门的大型设备安装场地。Y轴传动组件搭载在横跨床身的龙门横梁上，通过丝杠带动竖向的Z轴加工头总成完成纵向进给，Z轴单元集成了主轴安装座、多组导向光轴与进给驱动结构，可带动加工主轴完成垂直方向的升降进给，三轴向的传动结构均采用丝杠加直线导向的组合，有效降低进给过程中的晃动偏差，保障加工过程的进给精度。设计过程中充分考虑了小型设备的装配调试便利性，各轴的驱动单元、传动部件、导向组件均采用模块化设计，日常维护时可单独拆解更换对应部件，无需整体拆解设备；走线位置预留了专门的拖链安装槽，可将动力线、信号线规整收纳在拖链内，避免轴向往复运动过程中线路出现拉扯磨损问题。加工头位置预留了通用的主轴安装接口，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削加工要求；设备各运动副位置均预留了润滑注油点位，日常保养时可直接通过注油点加注润滑脂，延长传动部件的使用寿命。整体结构在保障刚性满足轻加工需求的前提下，尽可能压缩了非必要的结构体积，让设备可以灵活放置在普通桌面环境中使用，既可以作为教学演示的实体教具，帮助学习者直观理解数控设备的三轴传动逻辑、运动控制原理，也可以承担小型零件的实际加工任务，完成个性化定制零件的小批量生产，适配小场景下的柔性加工需求。
