带卸载高低压安全阀的液压动力装置

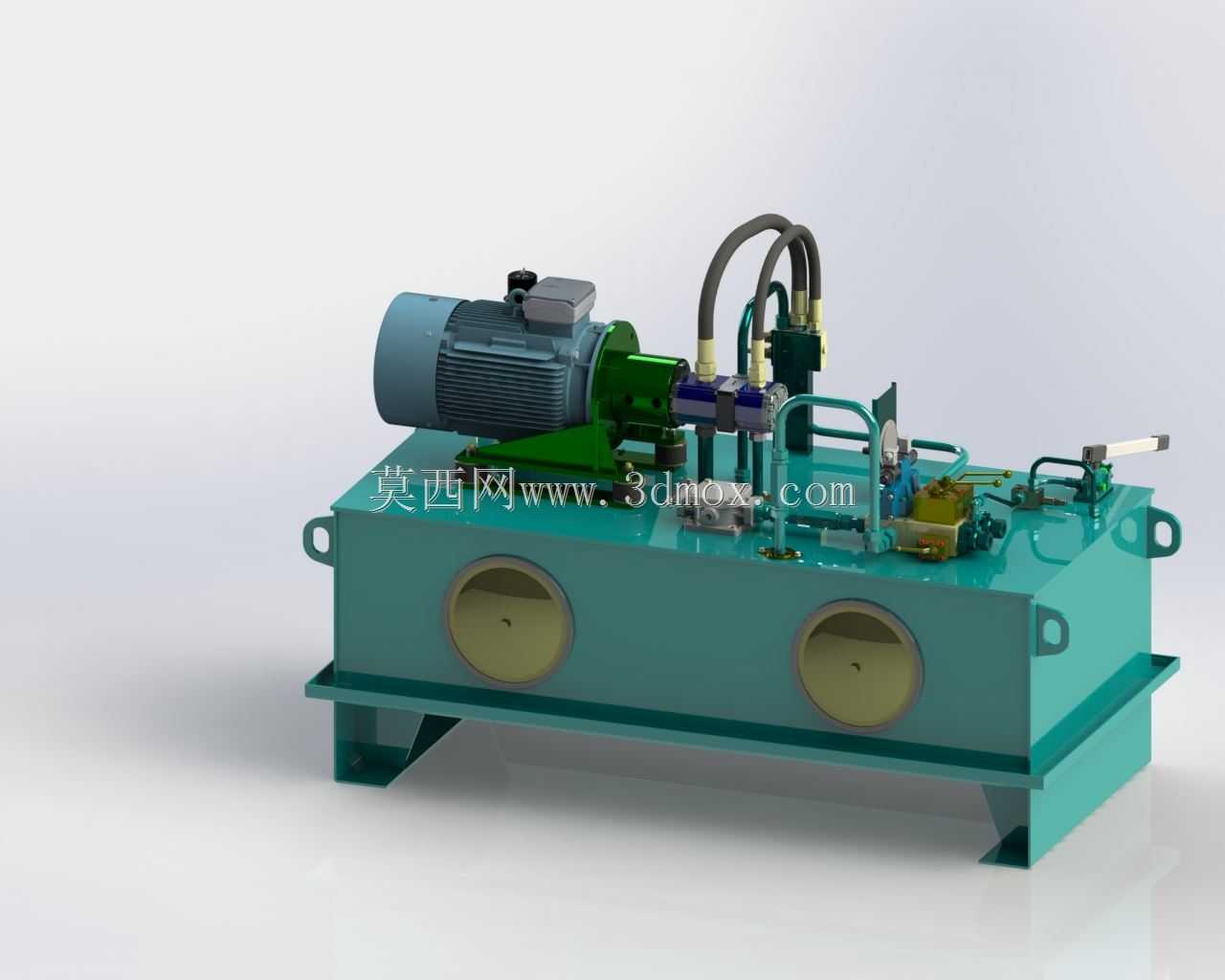

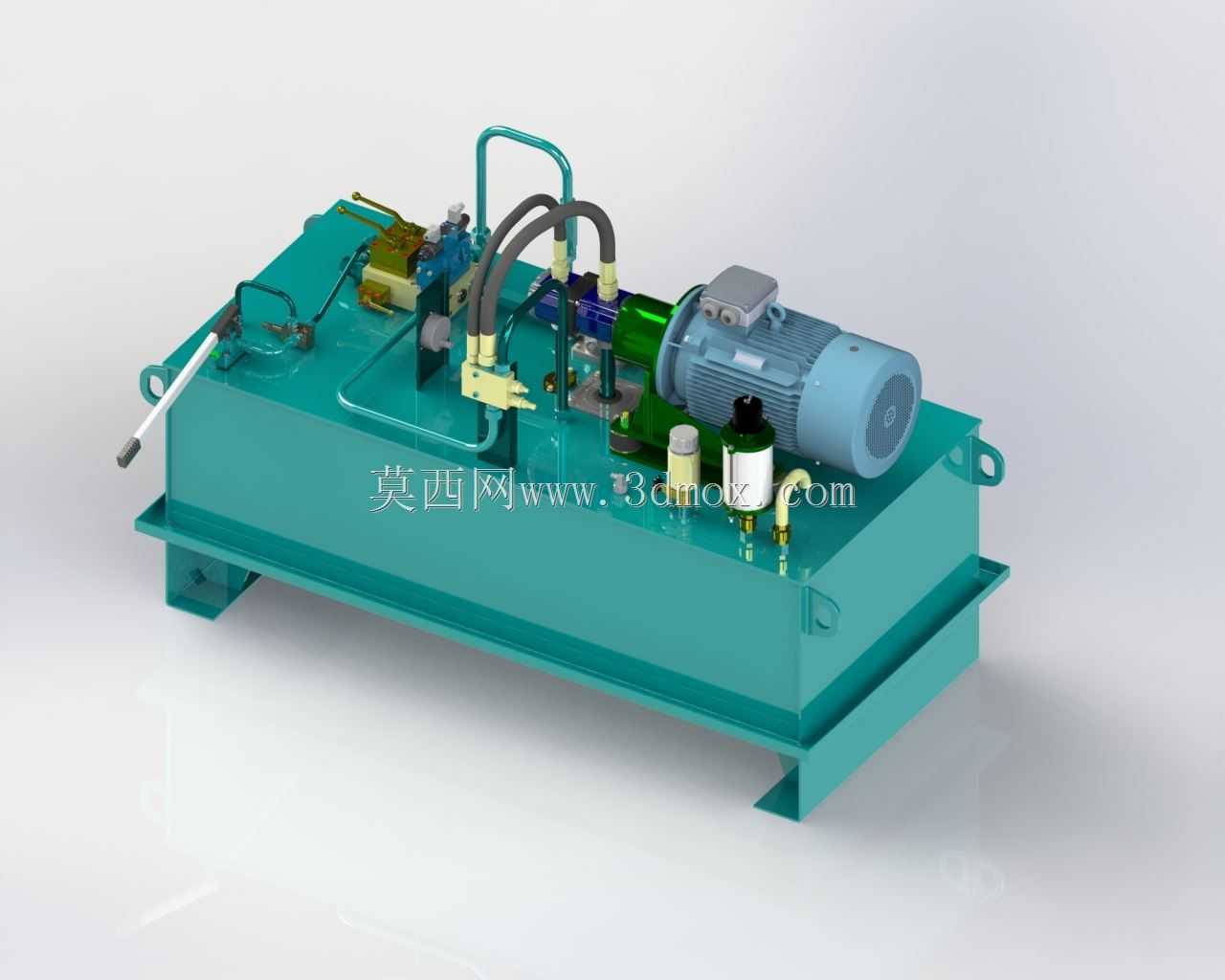

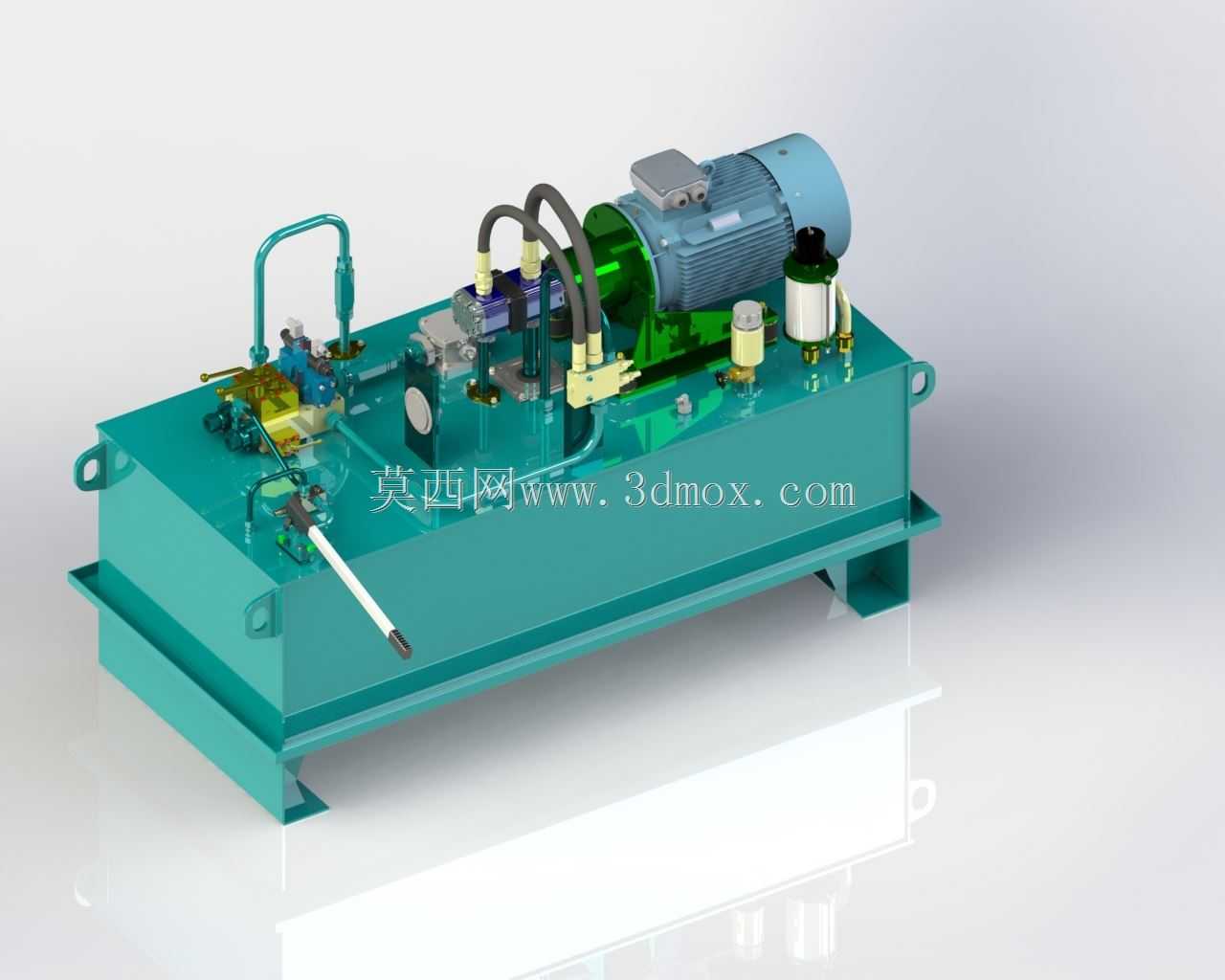

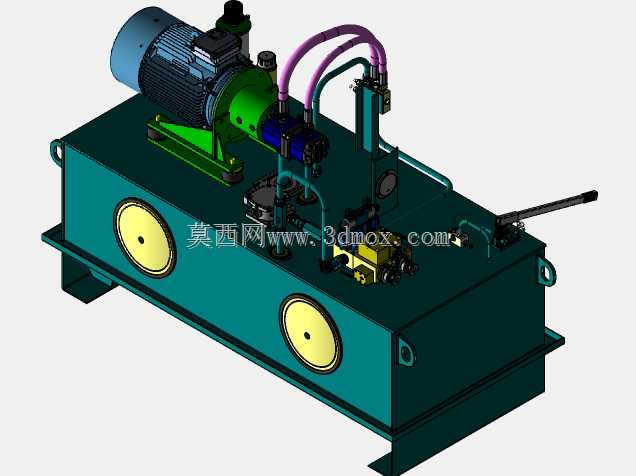

该液压动力装置主要应用于工业生产中需要稳定液压动力输出的场景，常见于重型机械驱动、工装夹具夹紧、自动化生产线执行机构供能、大型设备液压系统动力源配套等领域，能够为各类液压执行元件提供稳定可控的压力油输出，保障整套液压回路的动力供给稳定可靠。设备核心用途是将电机输出的机械能转化为液压油的压力能，通过阀组的调控实现压力、流量、流向的精准控制，满足不同工况下液压执行元件的动作需求，适配需要高低压切换、带载卸载的复杂液压工况，可有效避免系统长期带高压负载运行带来的能耗过高、元件损耗过快的问题。产品在功能设计上，配置了800L容量的油箱，可充分满足液压系统的油液存储、散热、沉淀杂质的需求，油箱侧面设置的圆形清洁口，方便后期维护时清理油箱内部沉积的油泥与杂质；搭载的高低压安全阀可实现系统压力的过载保护，当系统压力超过设定阈值时自动溢流卸压，避免管路与元件因超压出现破损泄漏；采用力士乐NG16 4WEH16H型电液换向阀作为主换向元件，换向响应稳定、通流能力强，可适配大流量液压回路的流向切换需求；配置的2个KHP-20、2个2KHP-20型球阀，可实现不同回路的隔离控制，在单支路维护时可单独切断对应支路油路，无需排空整个油箱的油液，大幅降低后期维护的工作量与油液损耗。在设计思路上，整体采用卧式集成布局，将电机、泵组、阀组、油箱集成在同一底座上，减少了外部管路的连接长度，降低了管路沿程压力损失与泄漏风险；底座采用型钢焊接结构，预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土地面上，安装时无需额外制作复杂安装支架；管路排布采用硬管与软管结合的方式，固定管路采用刚性硬管保障连接稳定性，电机与泵组的连接部位、阀组的活动连接部位采用高压软管连接，可有效吸收设备运行时产生的振动，避免振动传递导致管路接头松动漏油。在安装边界方面，整体底座为矩形钢结构，安装时需预留足够的周边操作空间，设备正面与侧面需预留至少一米的维护通道，方便后期更换滤芯、调整阀组压力、检修电机泵组；油箱顶部的阀组区域预留了操作空间，无需登高即可完成常规的压力调整与阀件操作；设备整体重心偏低，安装时只需保障基础地面水平度符合要求，即可保证设备运行时的稳定性，运行过程中振动幅度小，不会对周边精密设备的运行造成干扰。
