大口径管道扇形调节涡流阻尼装置

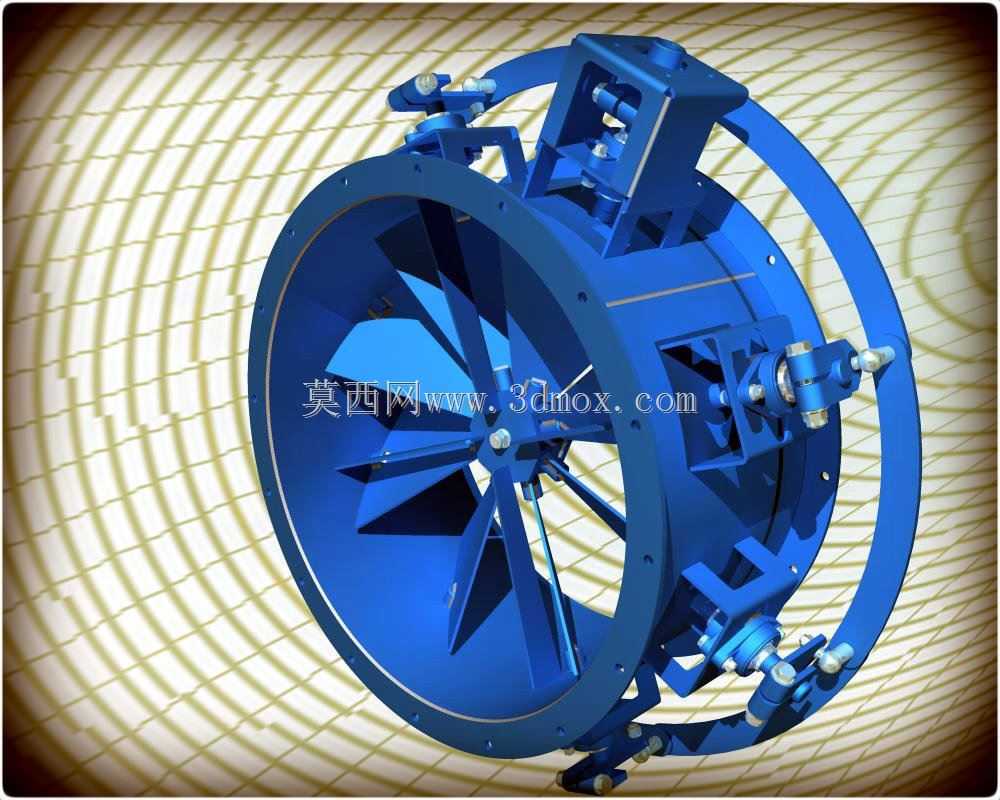

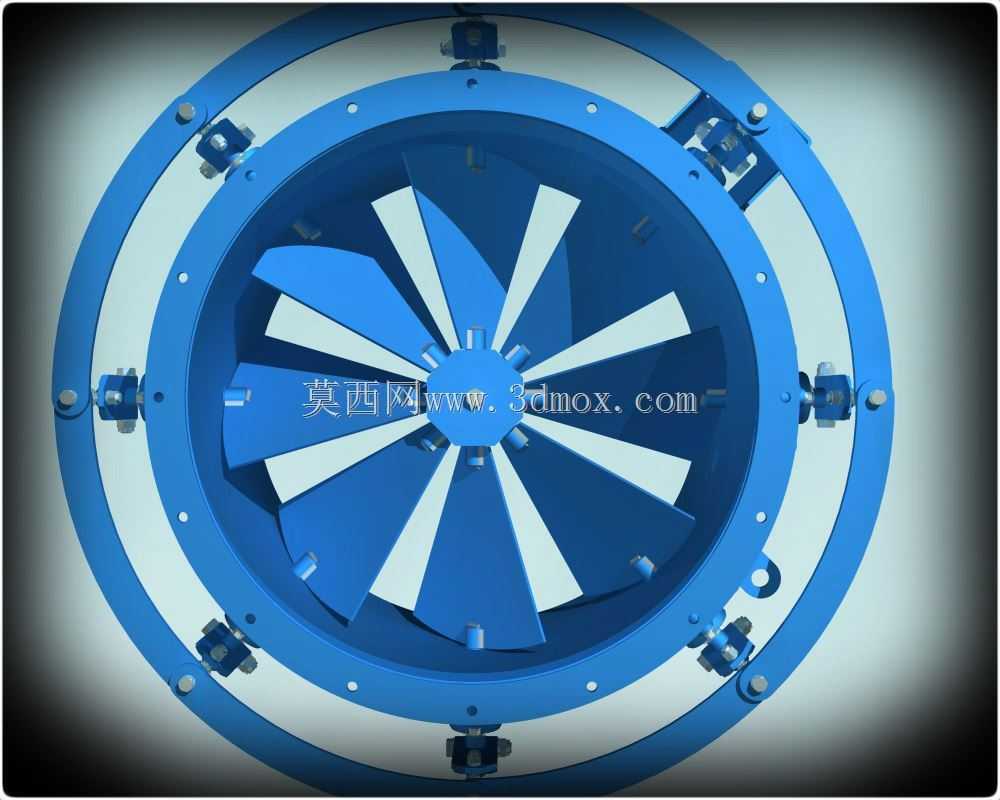

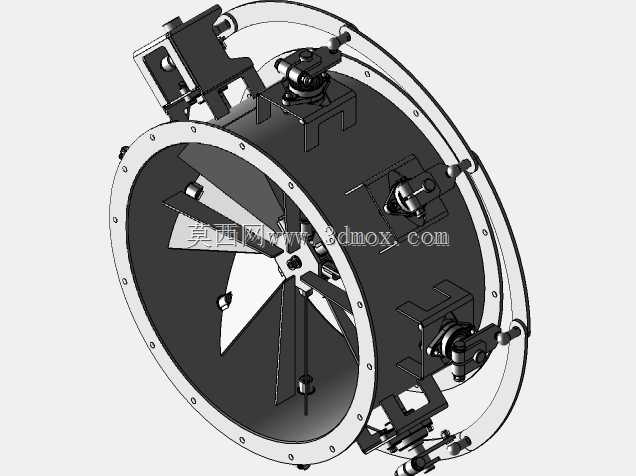

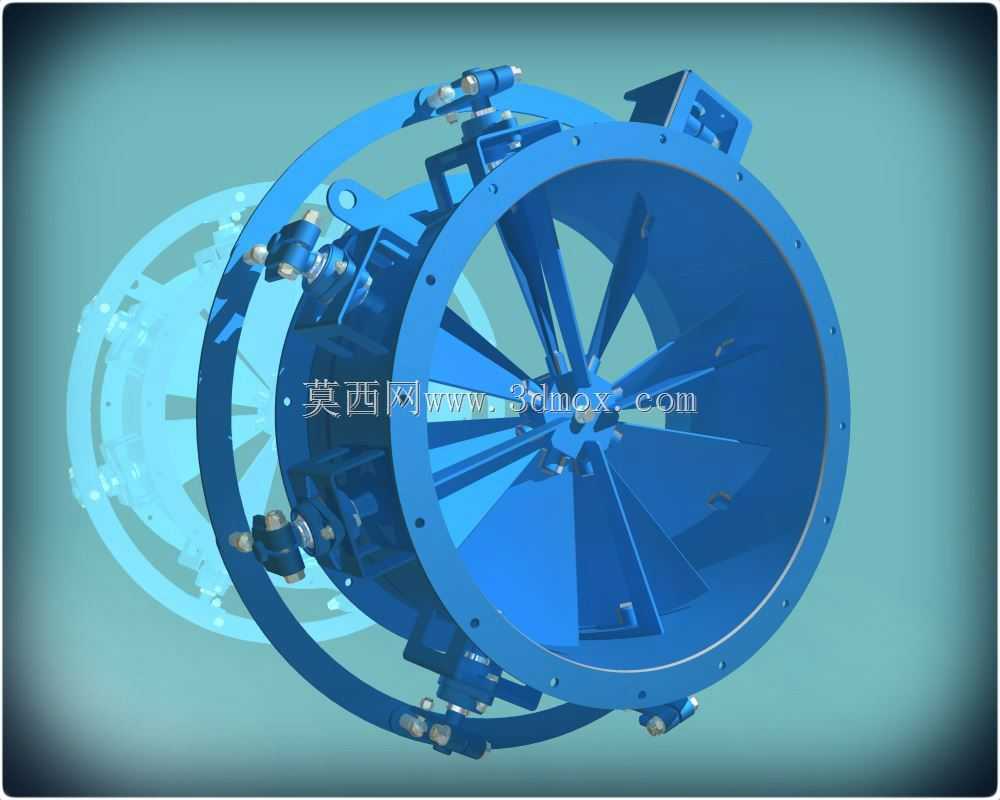

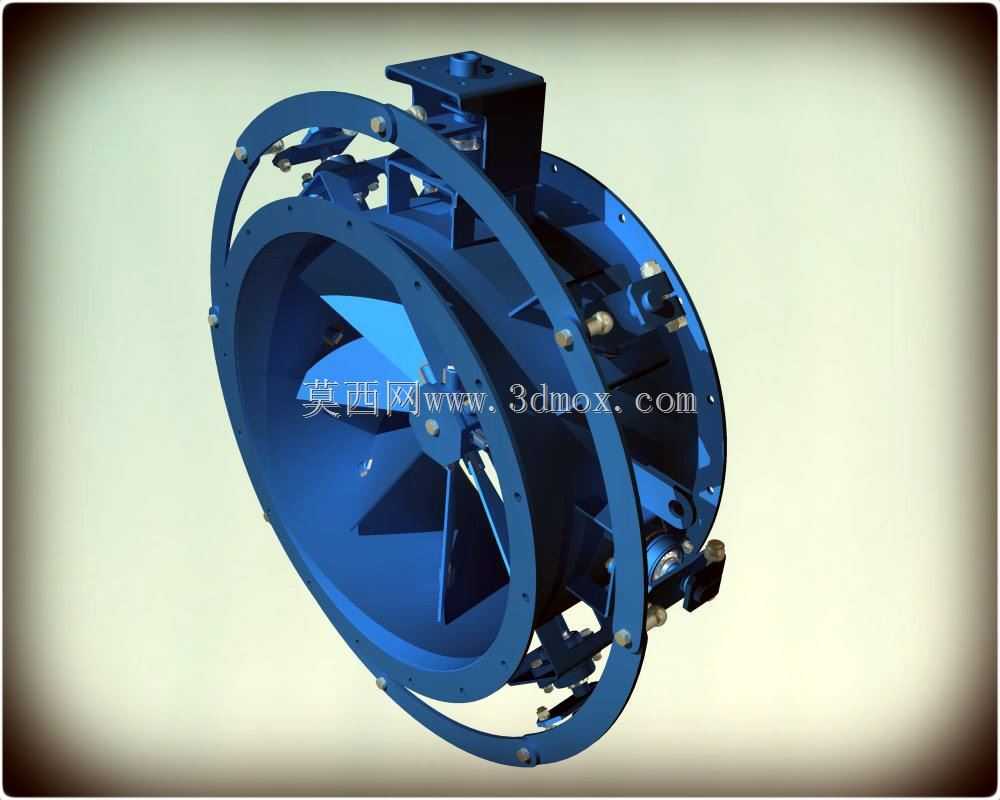

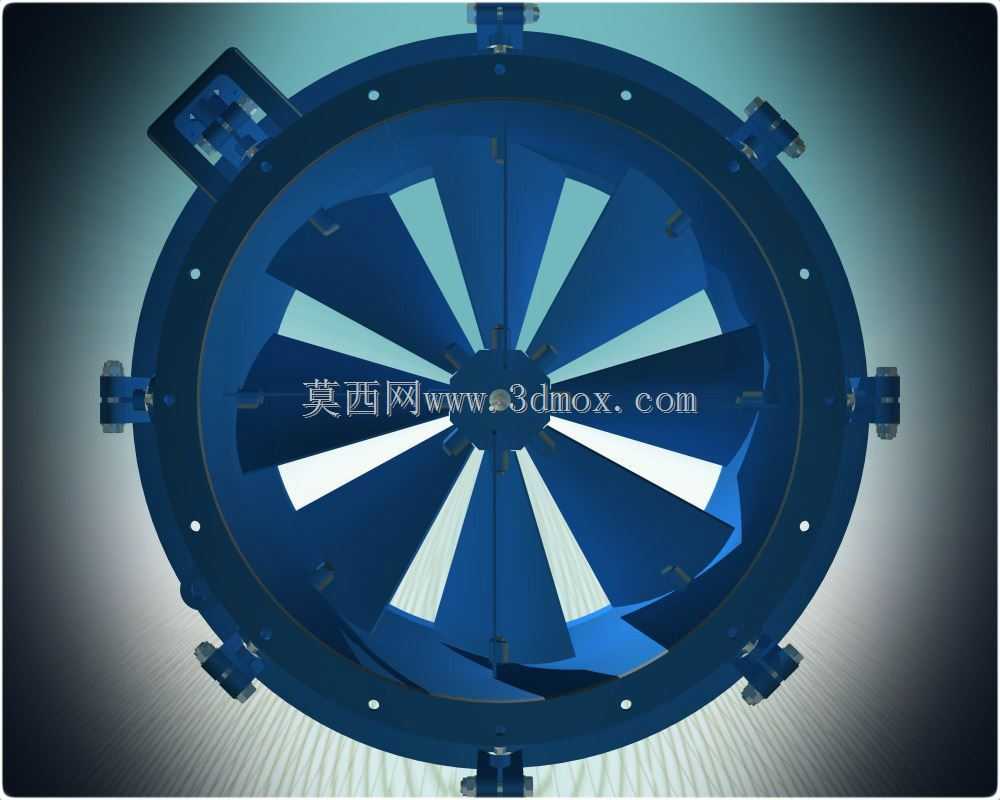

这款涡流阻尼装置主要应用于大口径工业通风、烟气输送、除尘排风等管路系统中，承担管路气流调节、阻尼缓速、风压平衡的核心作用，在冶金厂区通风管网、大型建筑防排烟系统、工业除尘配套管路、电厂烟风输送通道等场景中都能适配使用，可有效避免管路内气流突变引发的风振、喘振问题，稳定管路内的气流输送状态，同时可通过阀板角度调整实现管路通径的无级调节，匹配不同工况下的风量输送需求。装置整体采用圆形法兰对接结构，适配内径745毫米的圆形管道，整体轴向宽度为405毫米，安装时可直接与同管径的管道法兰通过螺栓紧固对接，无需额外加装变径转接结构，安装边界与常规同口径圆管法兰完全匹配，可直接替换管路中原有同规格调节风阀，适配性较强。结构设计上，装置内置八个可绕中心轴同步旋转的扇形阀板，阀板沿中心轮毂呈辐射状均匀排布，每个阀板的侧边做圆弧密封处理，与管道内壁的间隙控制在极小范围内，减少调节过程中的漏风损失；外部设置环形调节架与多组联动执行组件，可通过外部驱动结构带动所有扇形阀板同步转动，实现阀板从完全闭合到完全开启的顺畅切换，调节过程中阀板转动平稳，不会出现卡滞、不同步的问题。在阻尼功能实现上，装置通过阀板与气流的相互作用形成涡流阻尼效应，当管路内气流流速过快、风压出现骤变时，阀板可在气流冲击下产生自适应的阻尼力矩，缓冲气流的瞬时冲击，避免管路因风压突变产生剧烈振动或结构损伤，同时可通过调整阀板的开启角度，精准控制管路内的气流流量与流速，让整个管路系统的风压保持在稳定区间。整体结构采用刚性框架设计，外部环形支撑框架与中心轮毂通过多组加强辐条连接，保证整体结构强度，即使在较高风压的管路环境中也不会出现结构变形，所有转动铰接位置都做了耐磨处理，可承受长期反复调节的磨损，延长装置的整体使用寿命，适配长期连续运行的工业管路工况。
