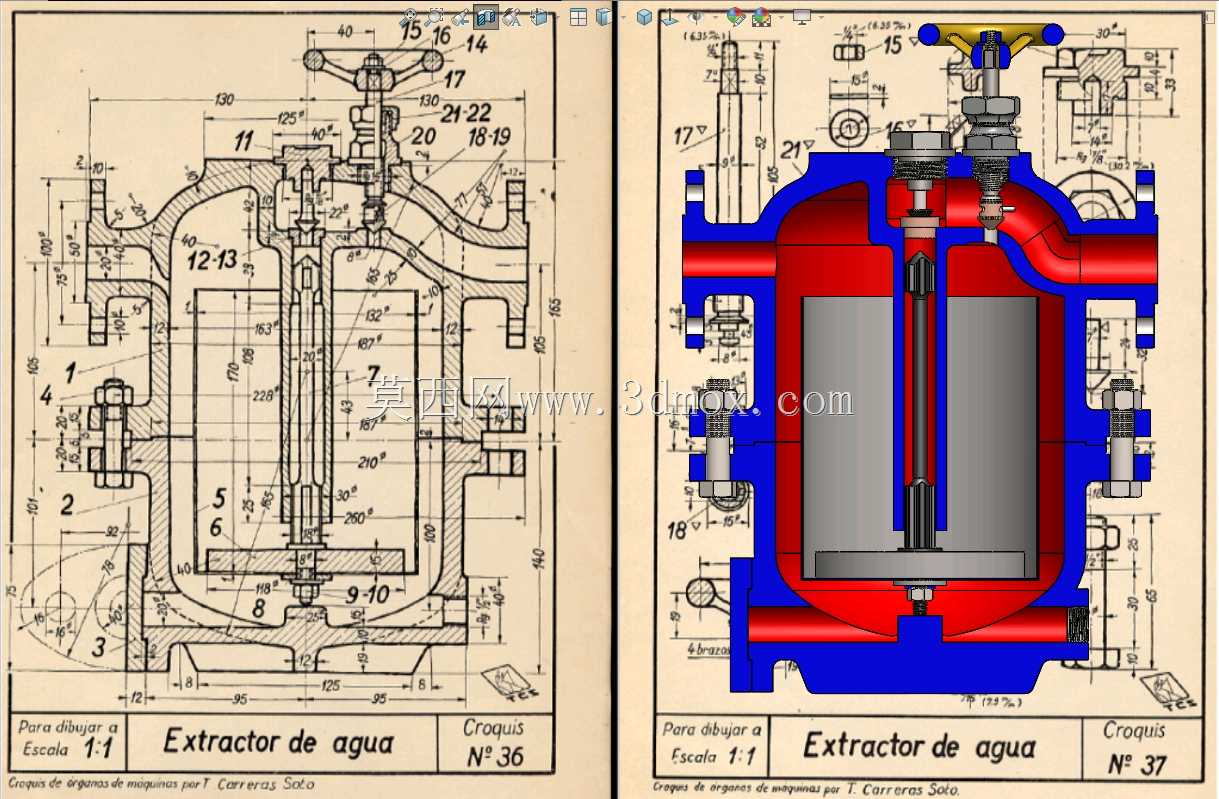

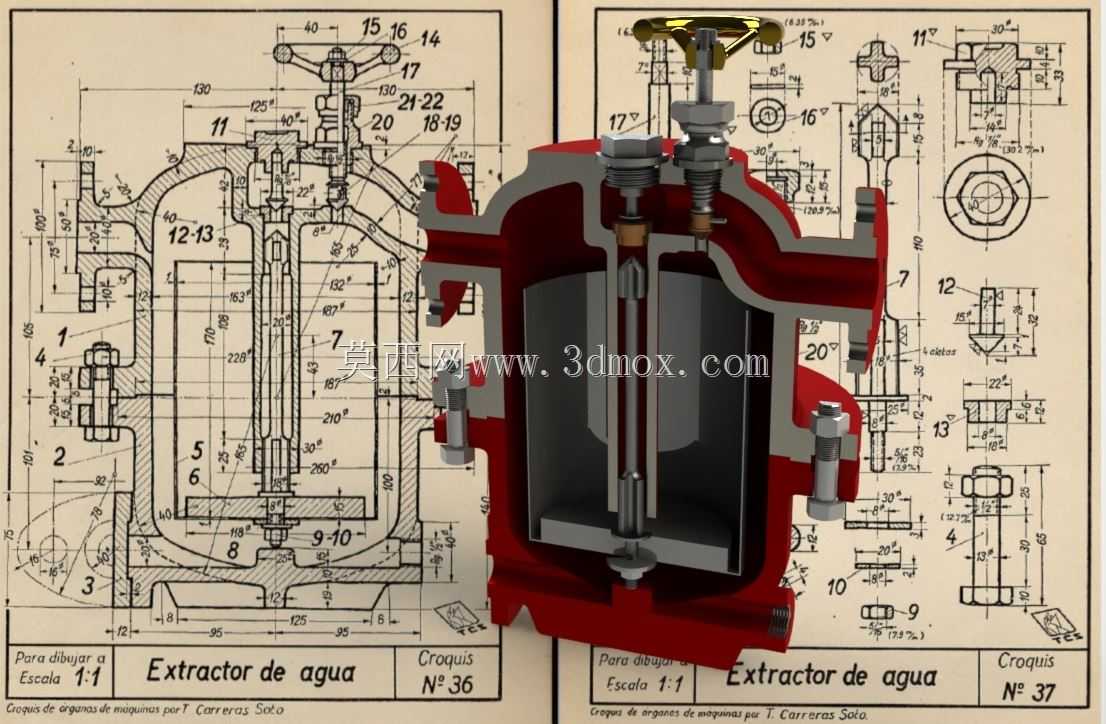

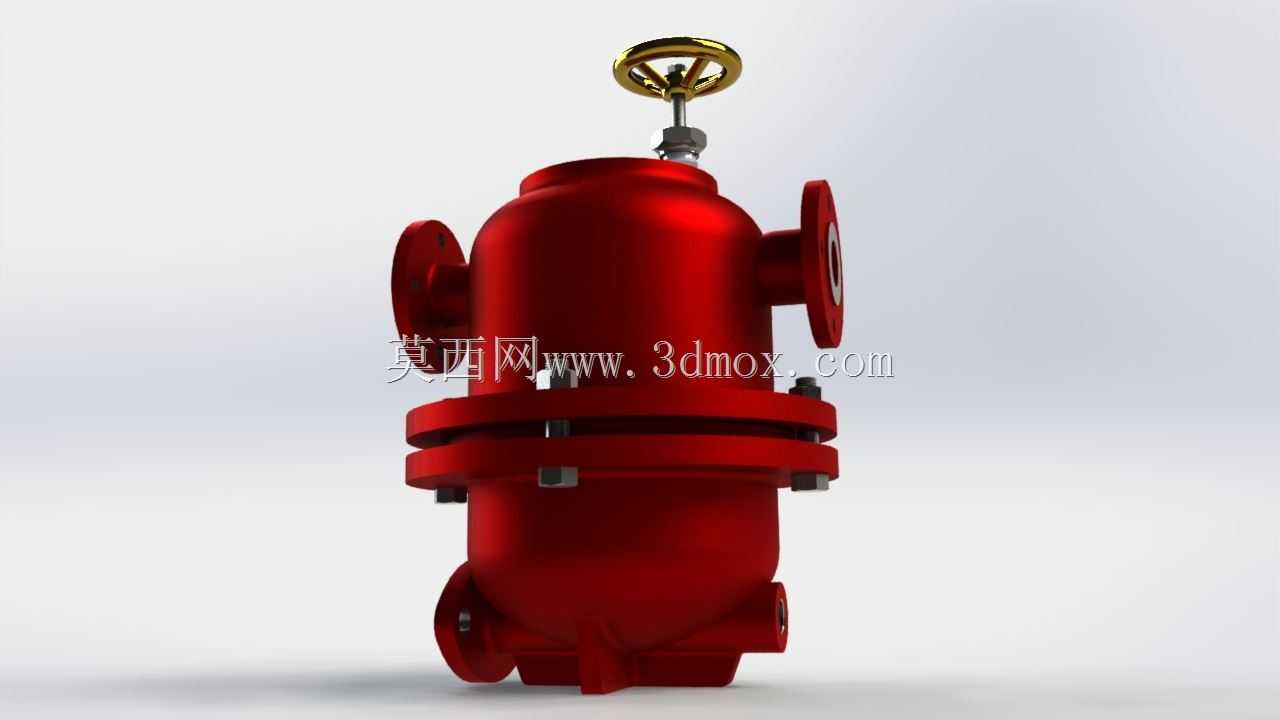

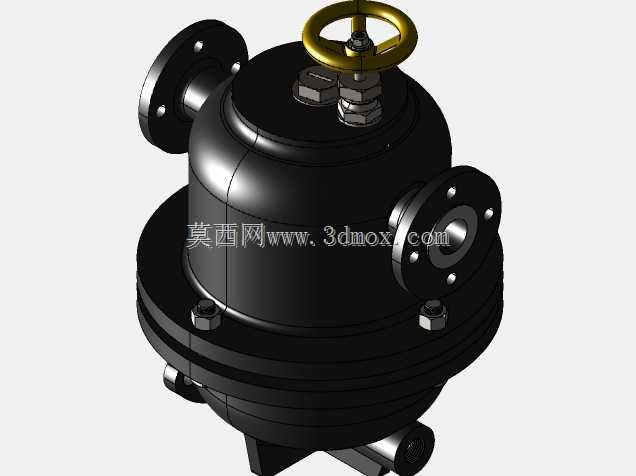

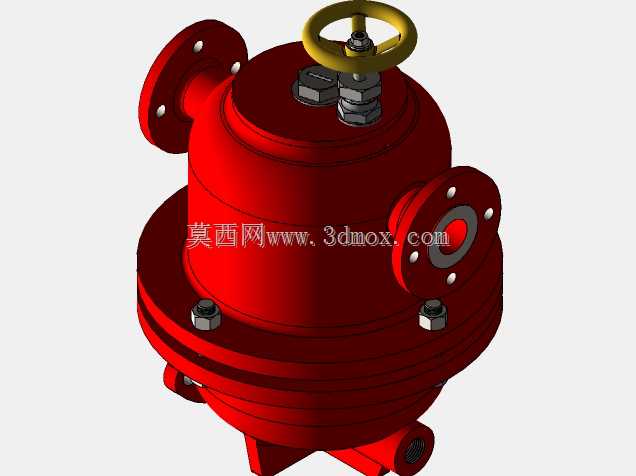

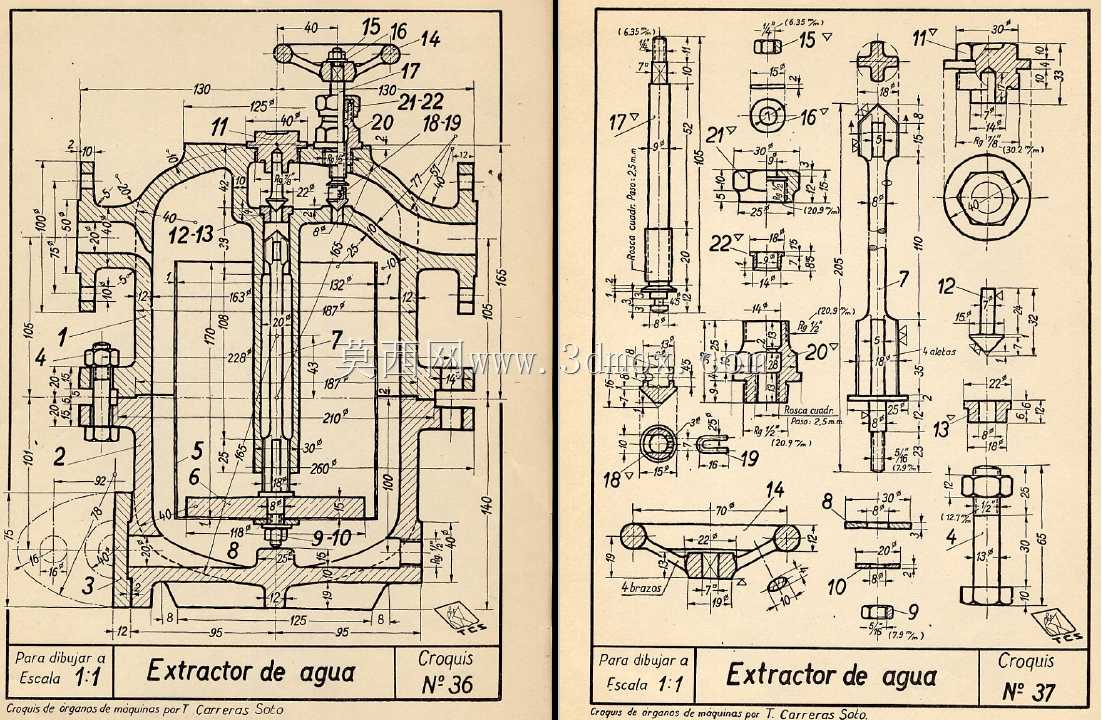

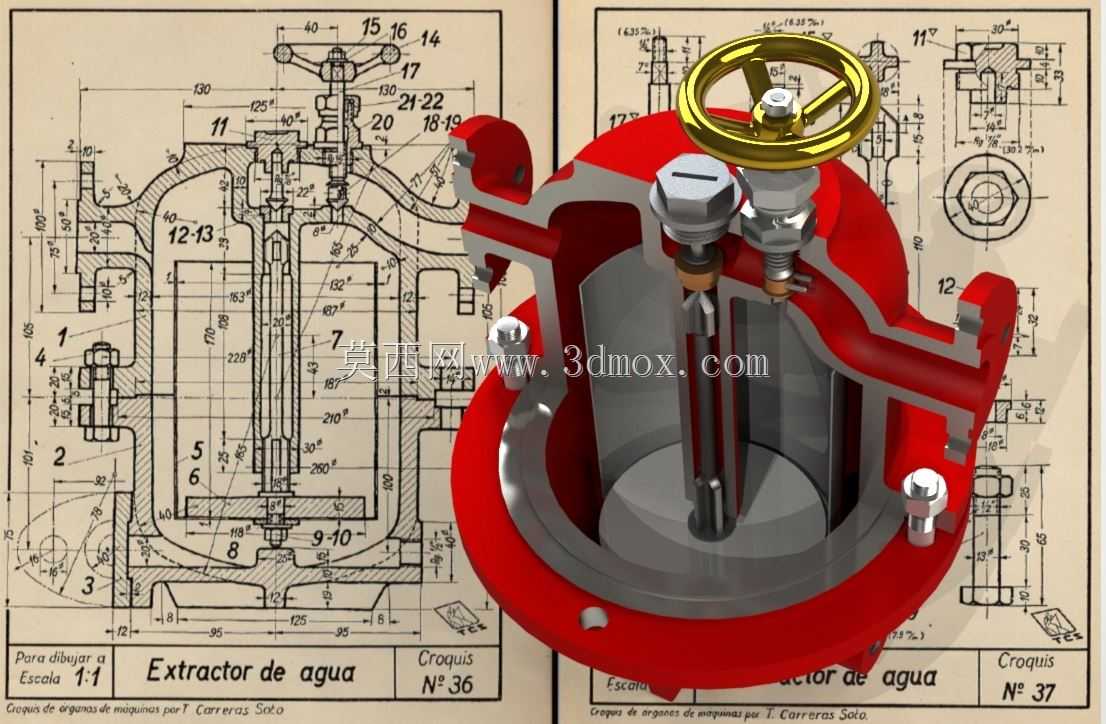

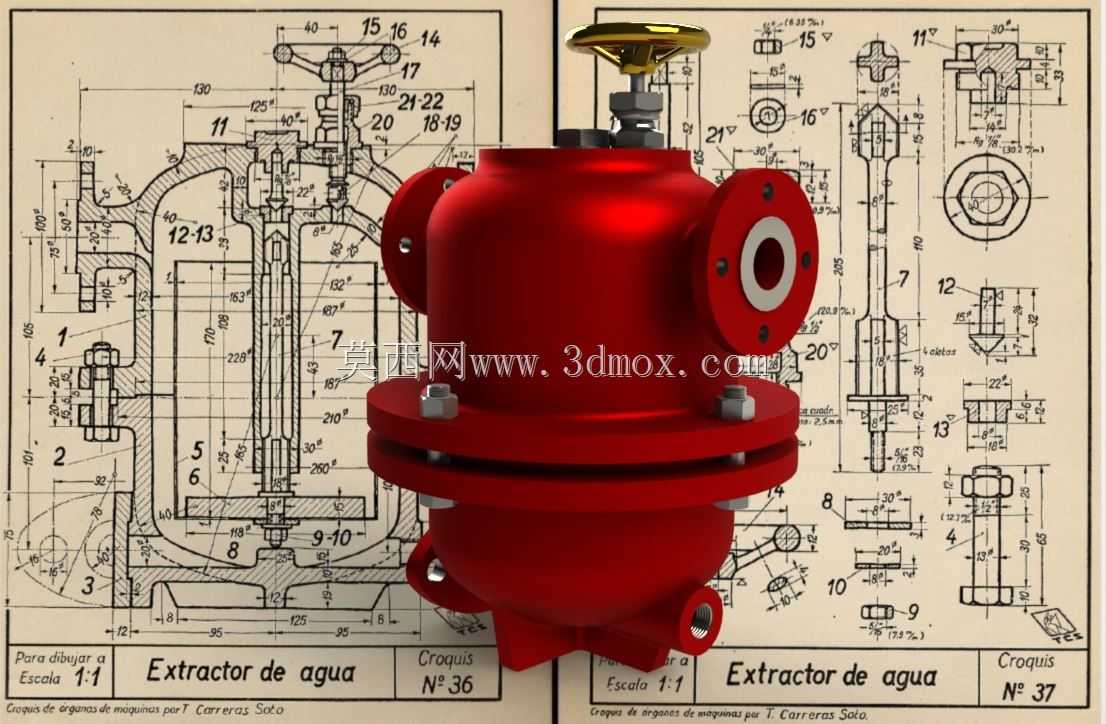

带手轮操控的立式水提取过滤装置结构

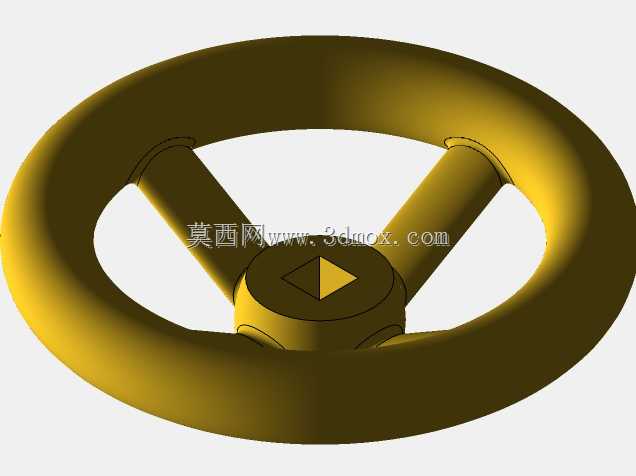

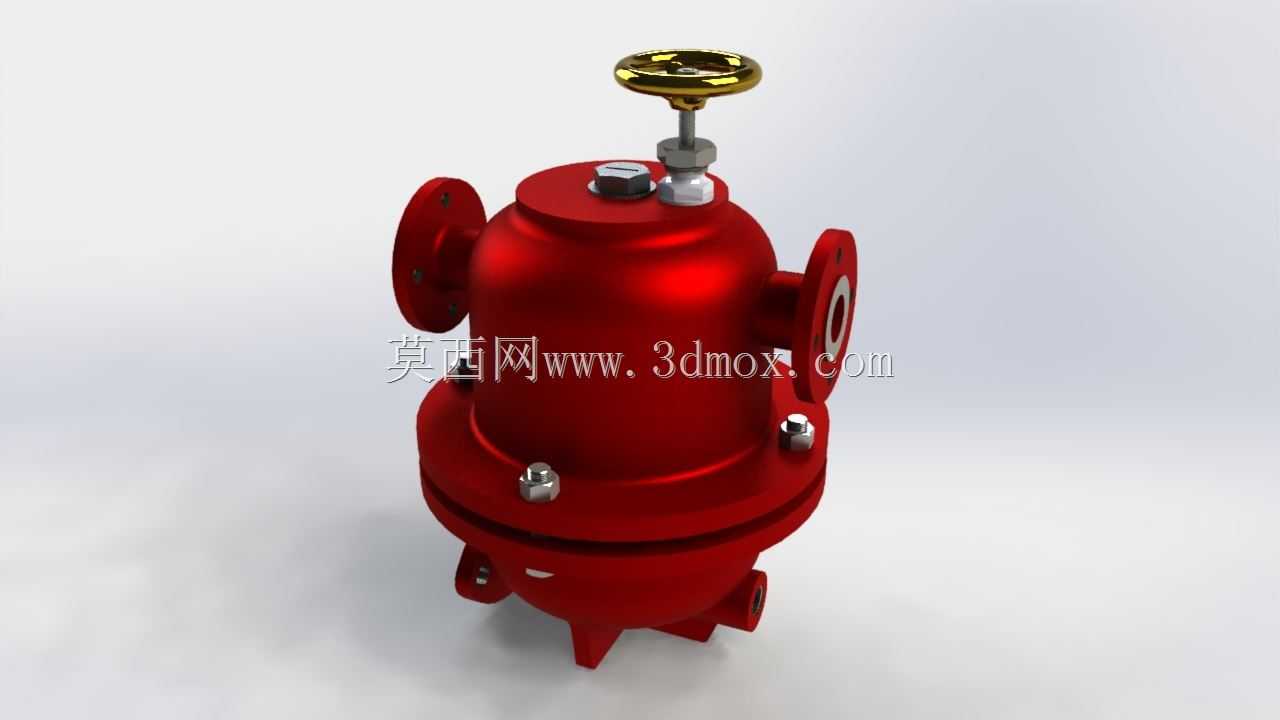

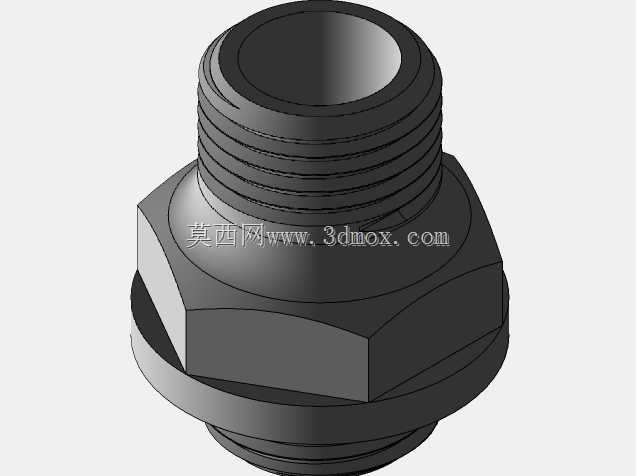

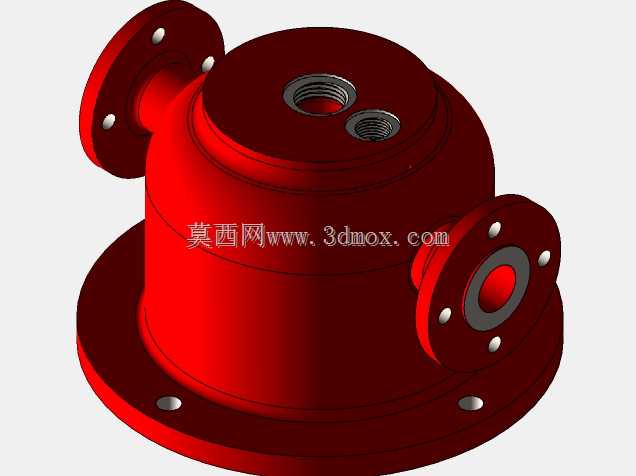

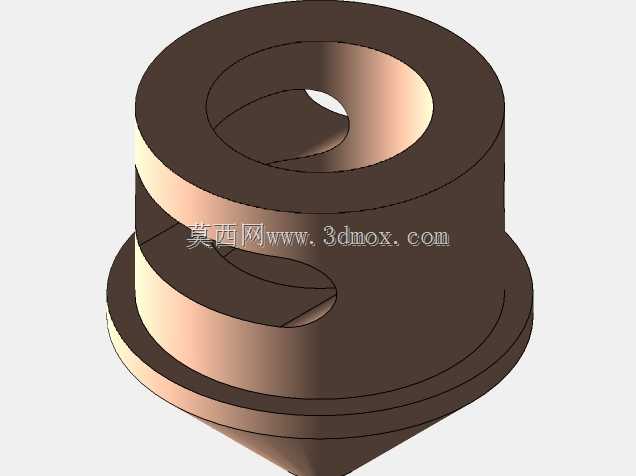

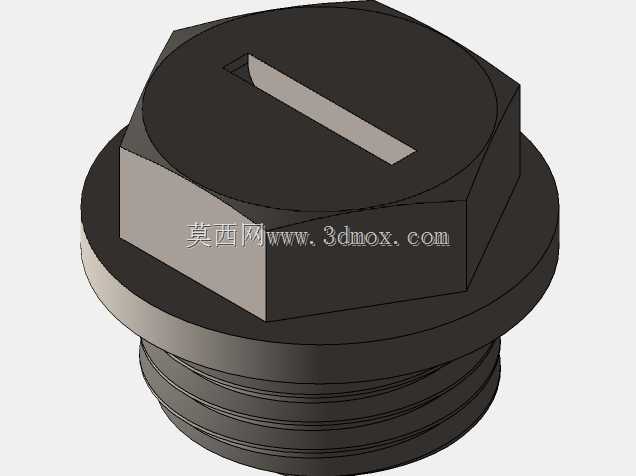

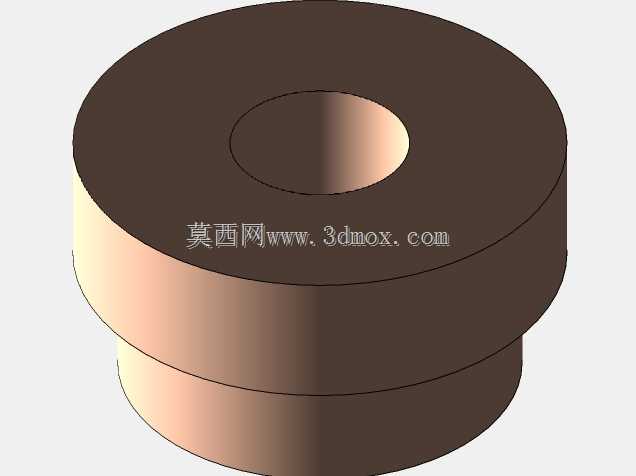

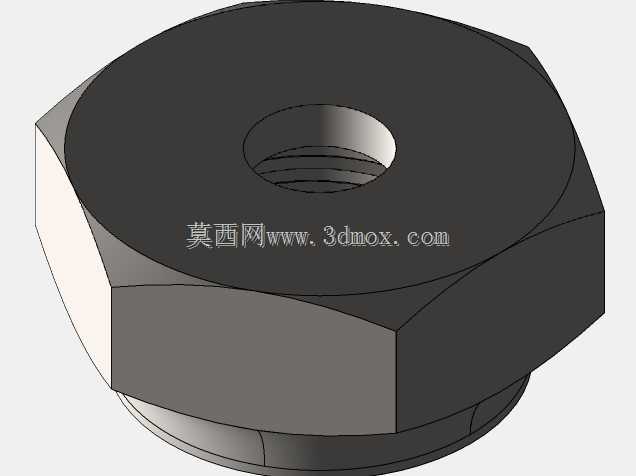

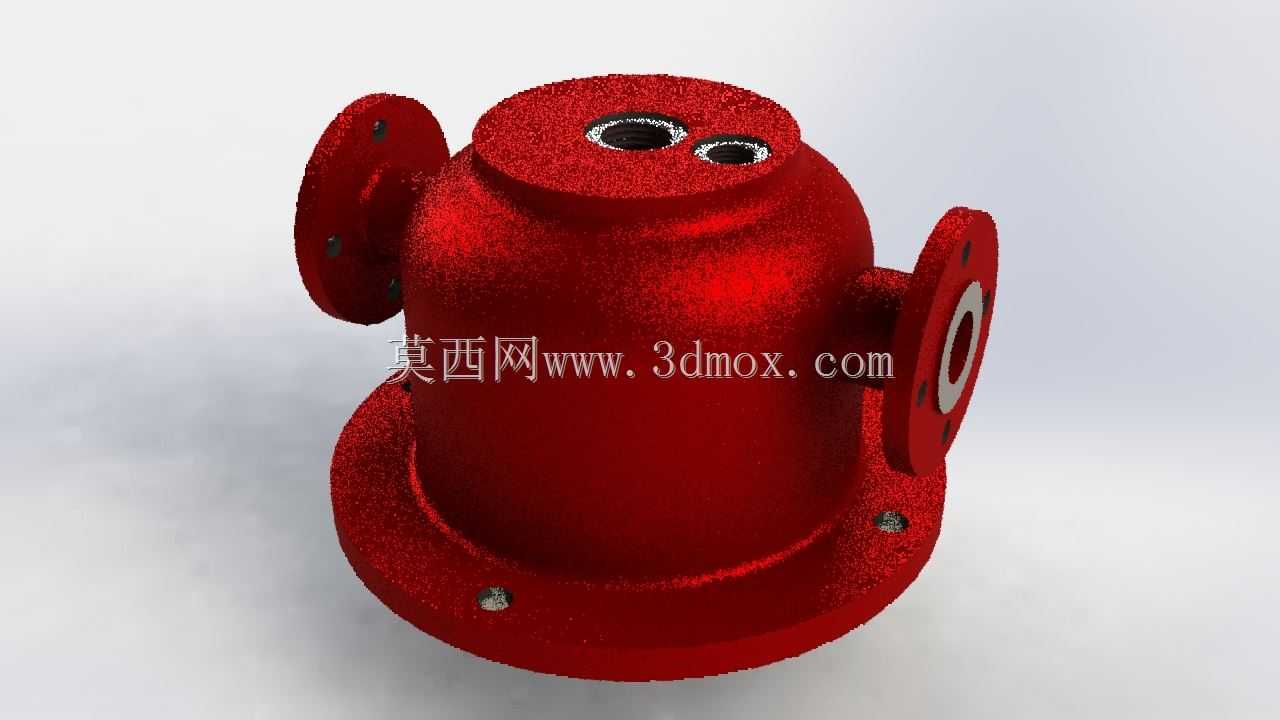

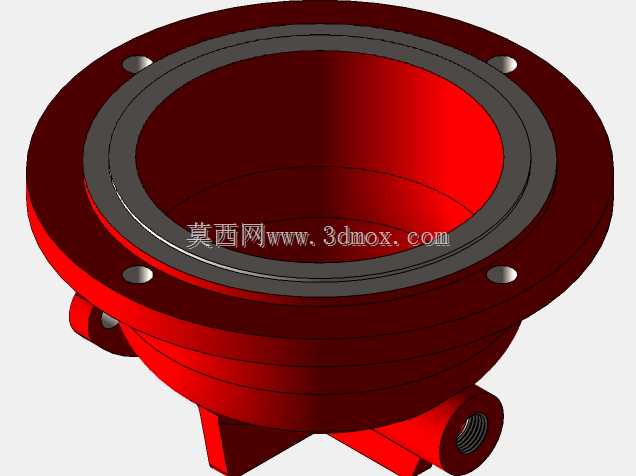

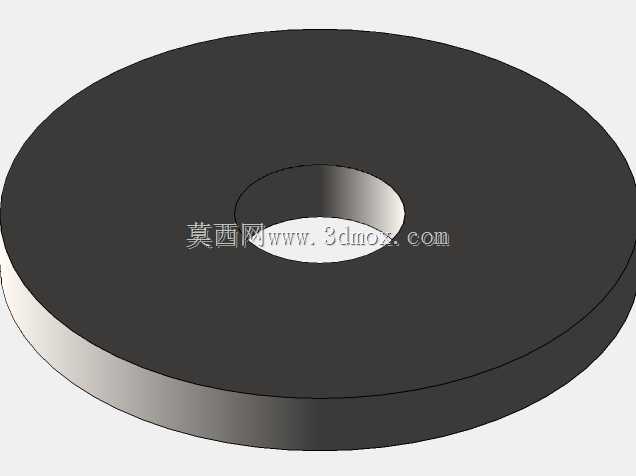

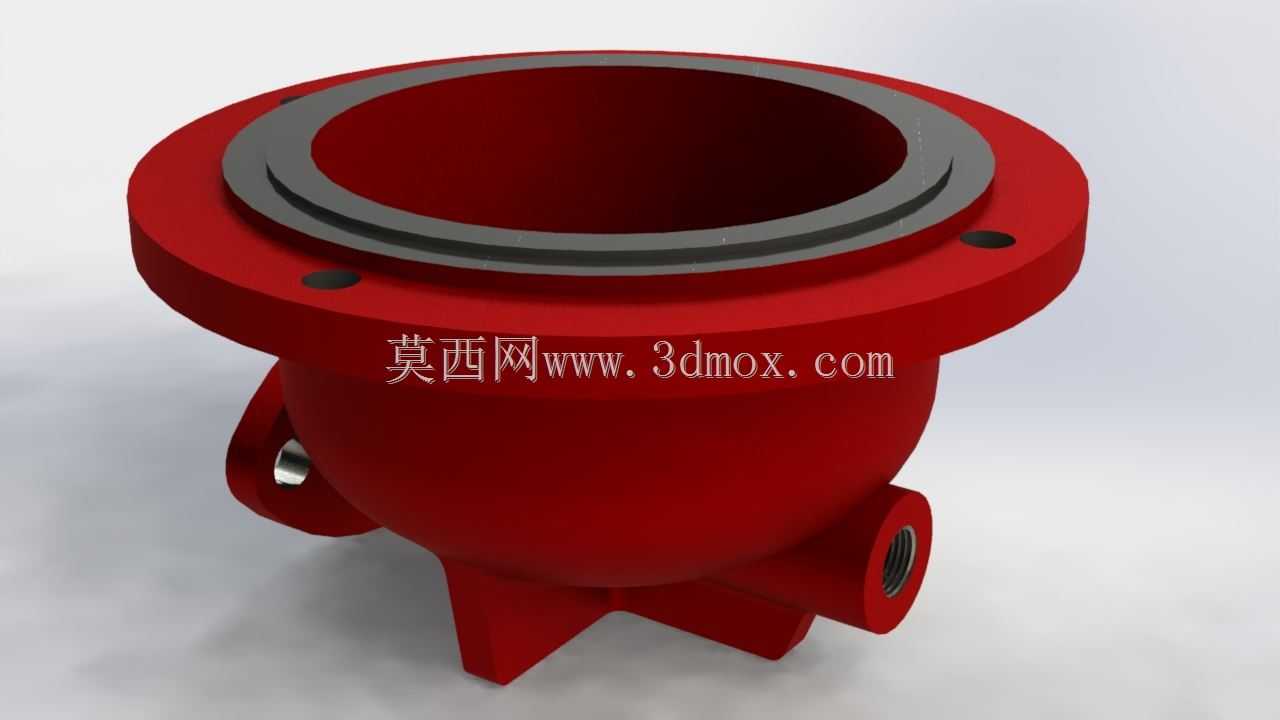

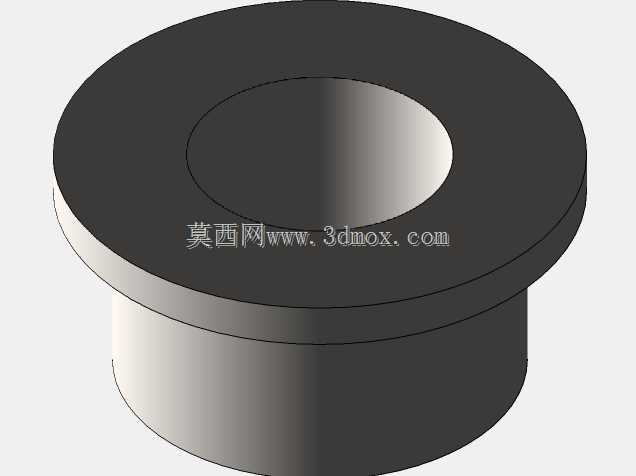

这款立式水提取装置主要应用于民用供水、小型工业循环水系统、农田灌溉支路的流体杂质过滤与取水控制场景，可串联在供水主管路中，在完成水流内悬浮杂质拦截过滤的同时，通过顶部操控结构实现管路通断与过滤腔的压力调节，避免管路因杂质堵塞出现流量衰减、后端用水设备卡堵损坏的问题，适配常温常压下的清水、低浓度无腐蚀性水溶液输送工况。装置整体采用立式筒状结构设计，主体承压外壳为铸造成型的红色涂装腔体，腔体下部设置同轴进出水流道，与常规管路法兰对接尺寸匹配，安装时无需额外改造管路走向，可直接替换同通径的普通管路阀件，整体安装边界紧凑，垂直方向占用空间小，适合狭窄管井、设备夹层内的管路布设。顶部设置金色手轮操控结构，手轮通过阀杆连接腔体内部的启闭件，转动手轮即可带动阀杆升降，实现管路通断状态的切换，手轮旁配套设置六角式排气螺塞，可在装置初次投用、滤芯清理后排出腔体内积存的空气，避免气阻影响水流正常通过。腔体内部设置筒状过滤滤芯安装位，滤芯与腔体同轴布置，水流从进水口进入腔体后，透过滤芯完成杂质拦截，洁净水流从中心流道汇至出水口送出，被拦截的杂质会沉积在腔体下部的沉渣区域，无需拆解整个装置即可完成沉渣的冲洗排放。设计过程中充分考虑了日常维护的便捷性，腔体上盖与主体采用快装式螺栓连接，松开周边紧固螺栓即可掀开上盖取出内部滤芯进行更换或清理，无需将整个装置从管路上拆卸下来，大幅降低后期运维的操作难度与工时消耗。装置的过流部件均做了防锈蚀处理，与流体接触的阀杆、紧固件采用不锈钢材质，避免长期浸水出现锈蚀卡涩，保证操控结构长期使用仍能灵活转动，外壳的防护涂装可适应潮湿、多尘的安装环境，延缓外壳锈蚀速度，延长装置整体使用寿命。
