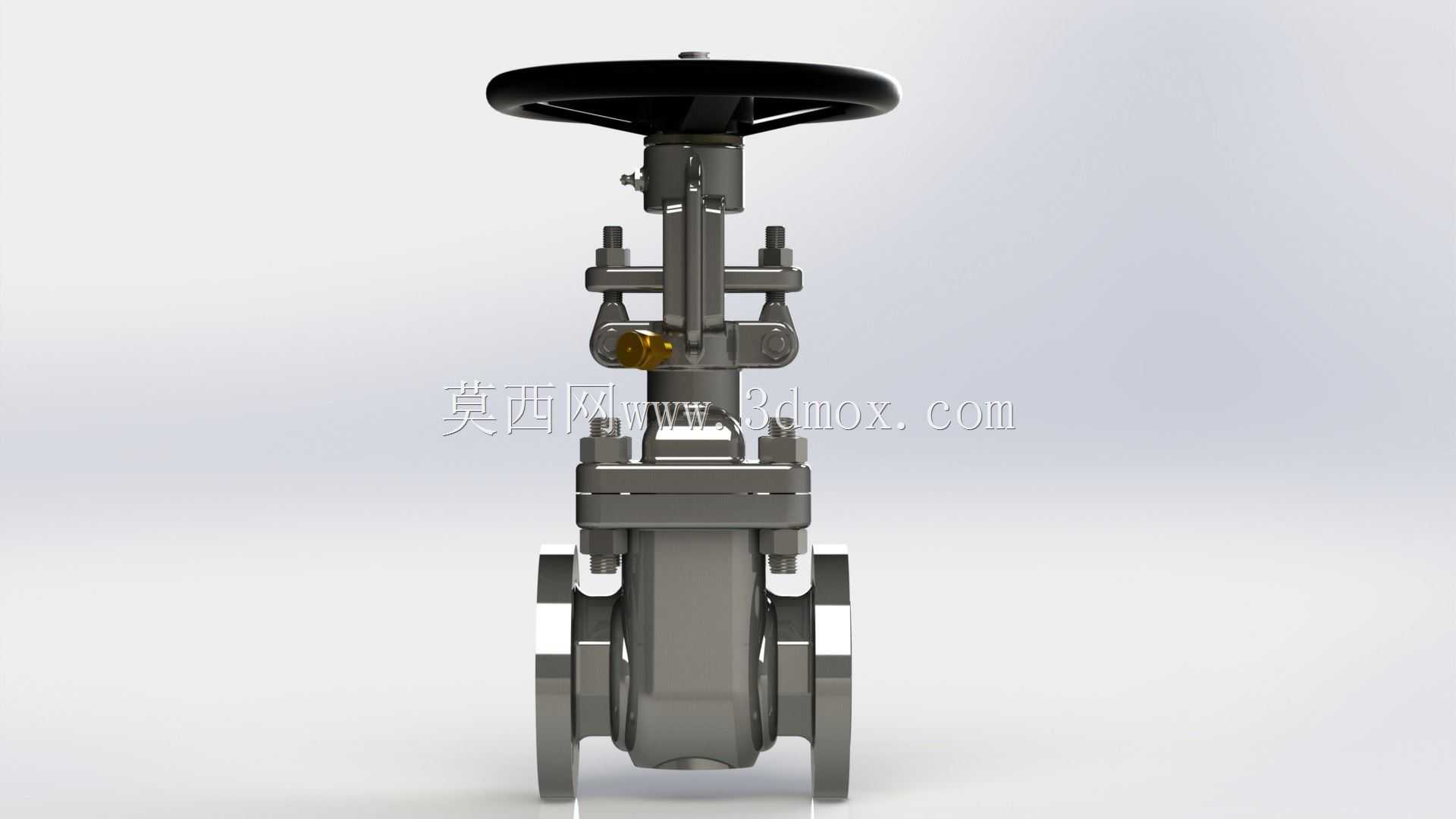

工业法兰连接明杆闸阀结构设计

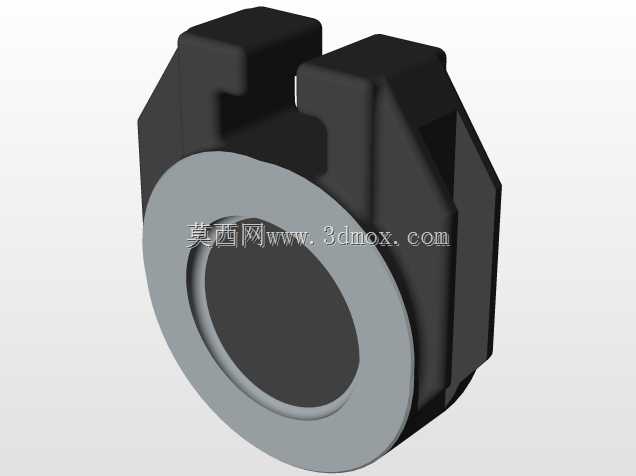

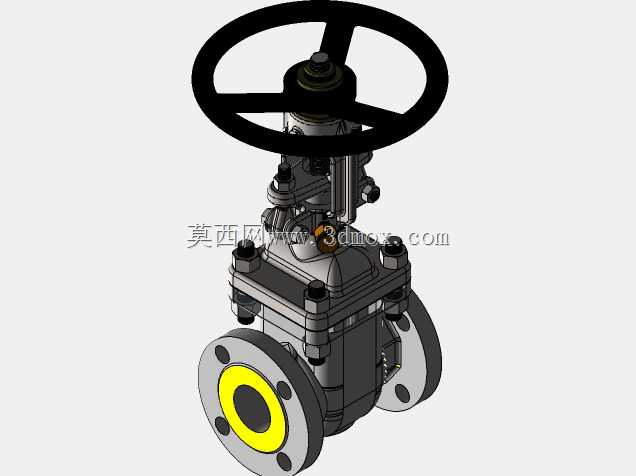

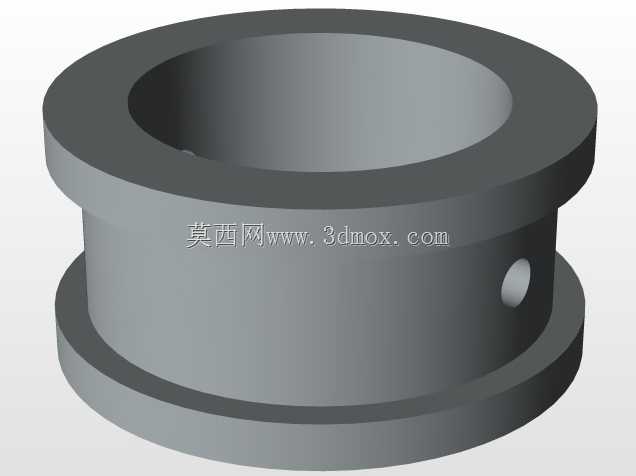

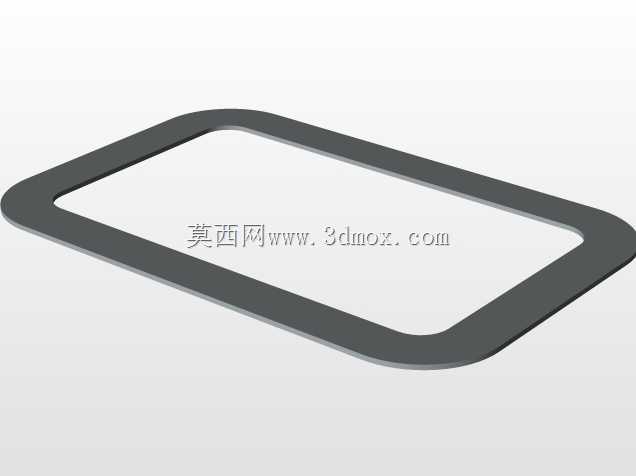

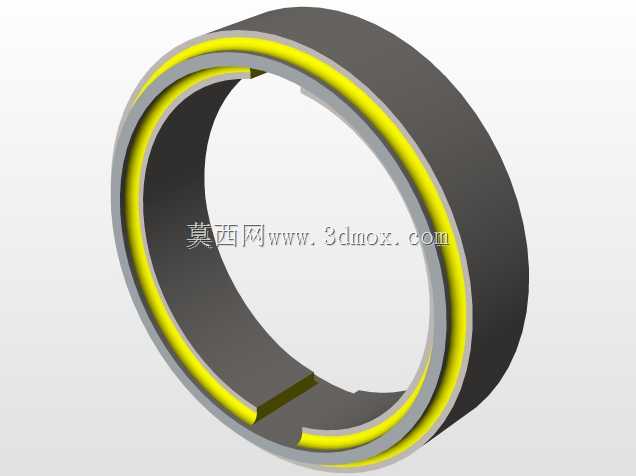

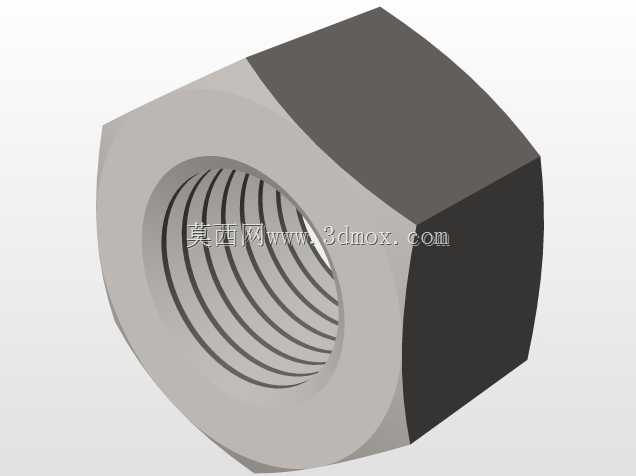

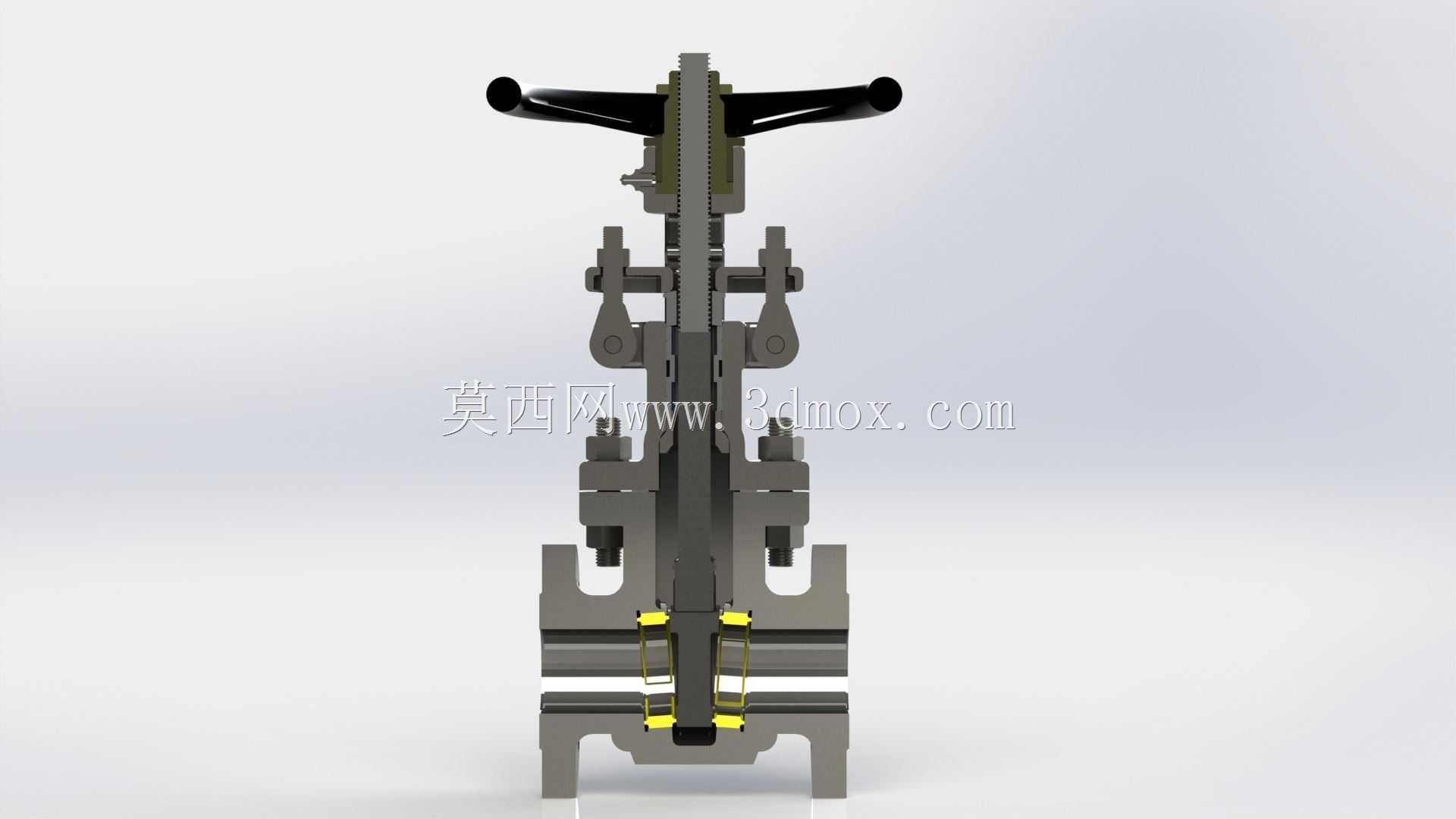

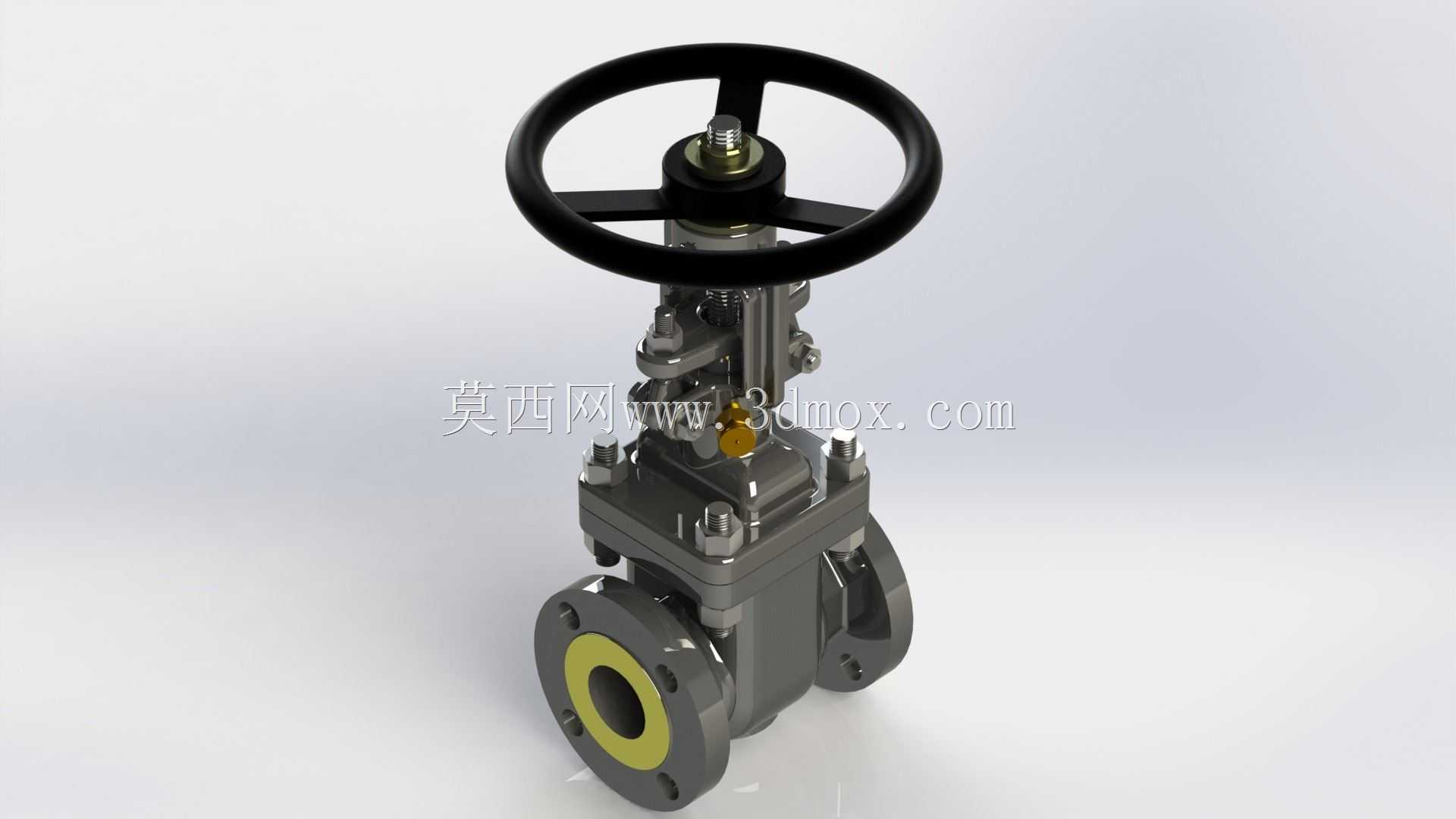

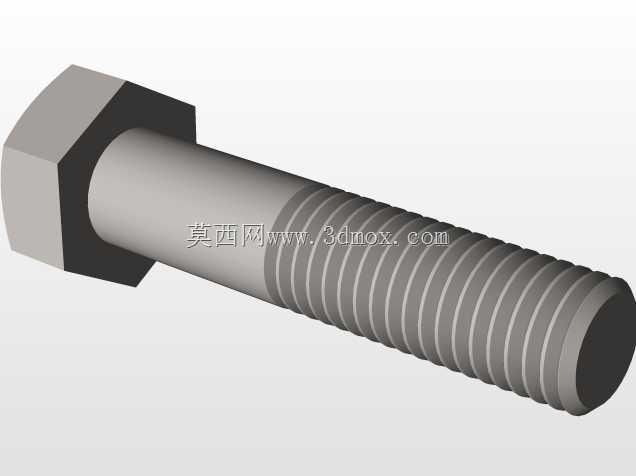

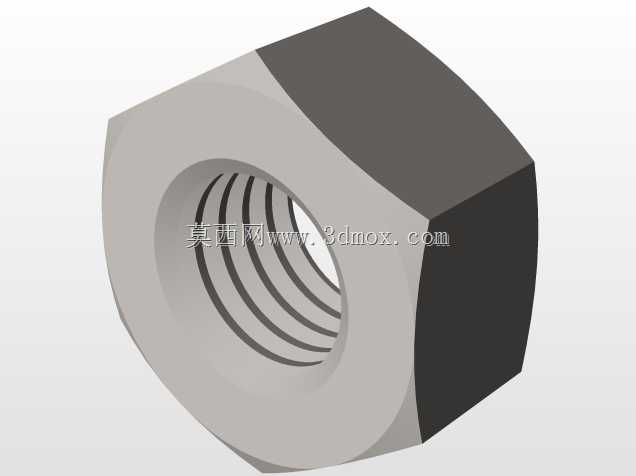

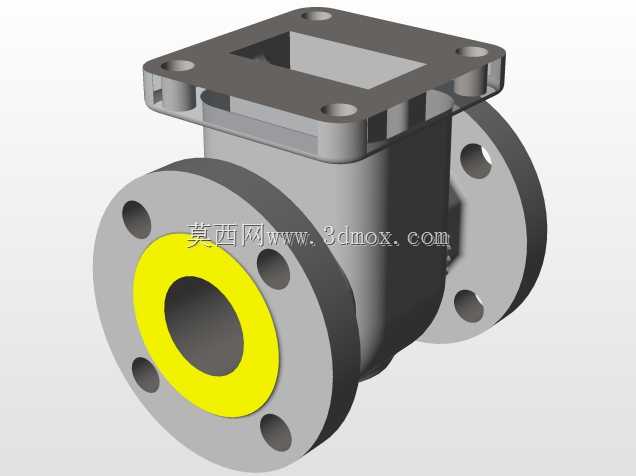

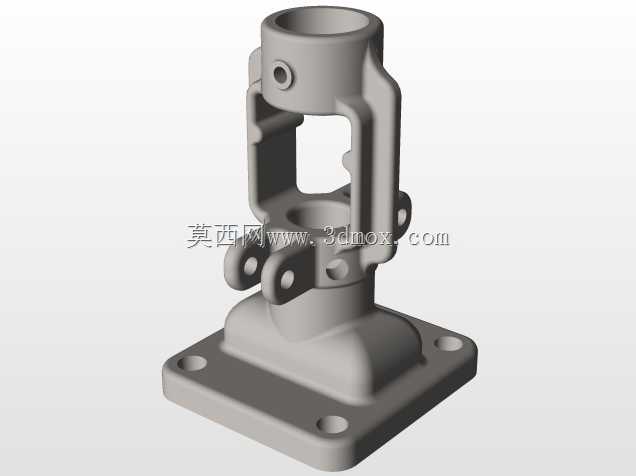

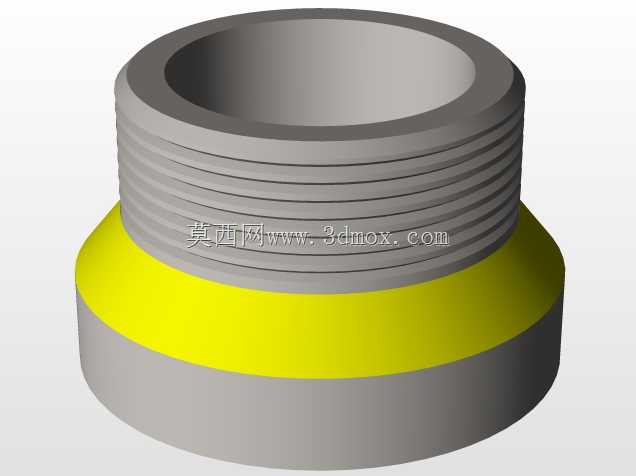

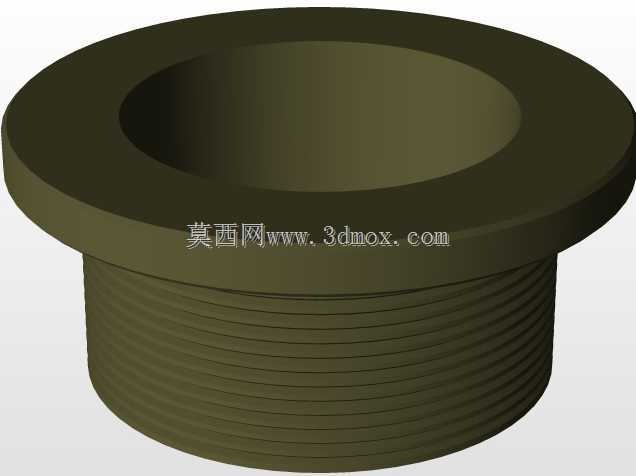

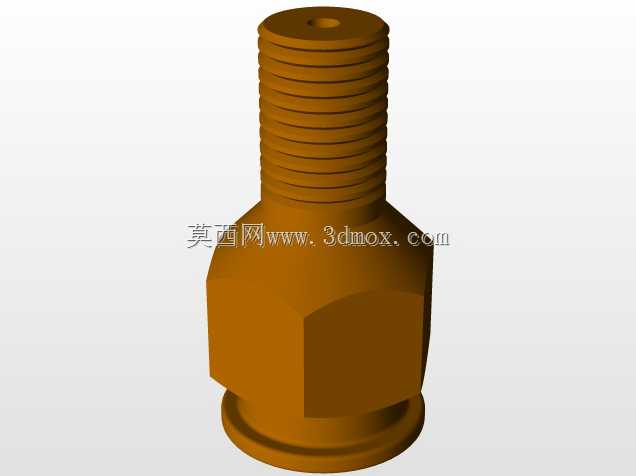

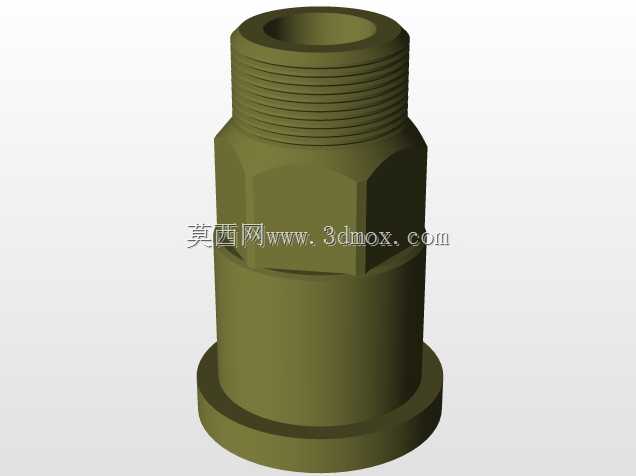

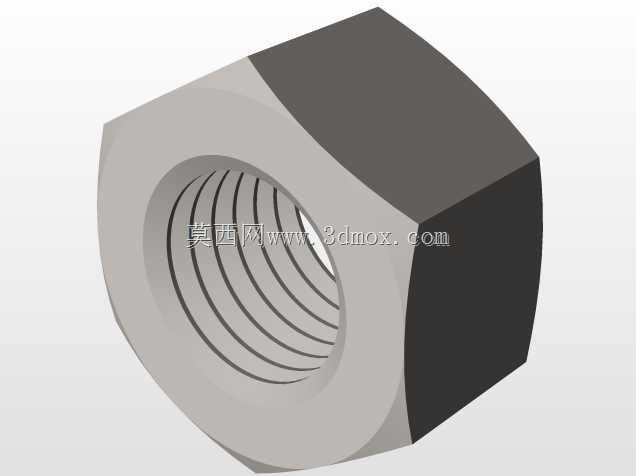

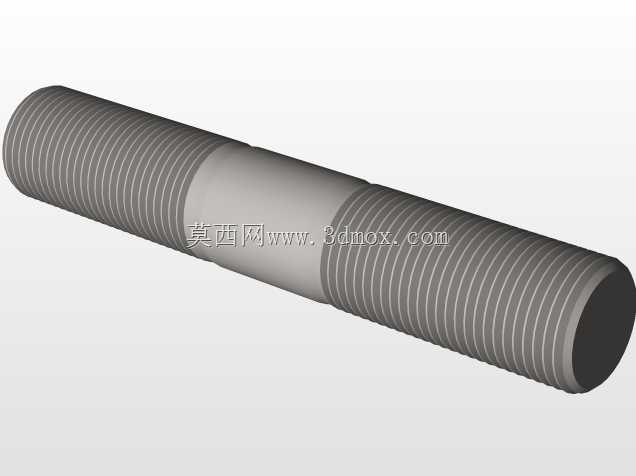

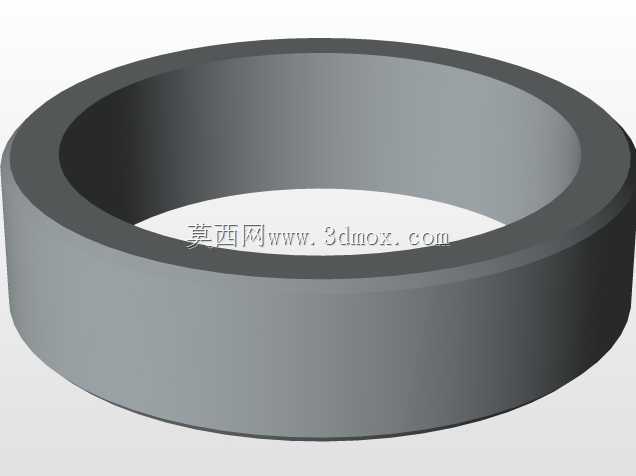

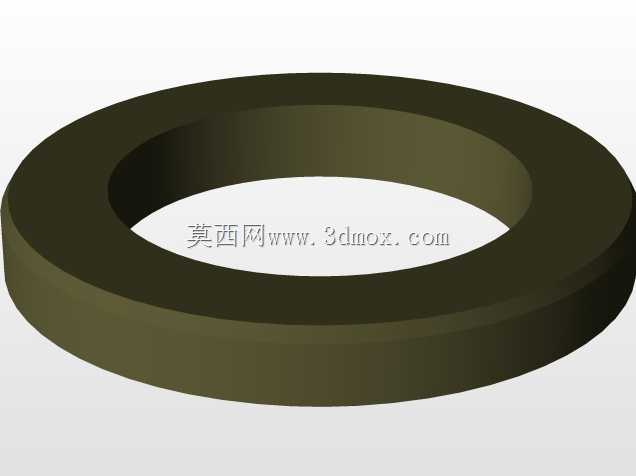

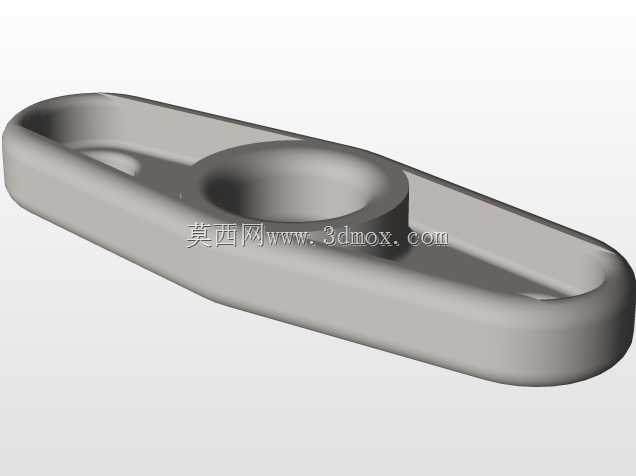

在市政供水、石化输运、暖通循环、火电汽水系统的管路上，这类明杆结构的法兰闸阀是应用极广的截断类部件，核心作用是在管路检修、支路切换、工况调整时实现介质的完全通断，不适合做节流调节使用——长期半开状态下闸板受介质冲蚀极易出现密封面损伤，后续关闭会出现内漏问题。从结构设计逻辑来看，明杆结构的核心优势是阀杆的升降行程完全外露，操作人员无需额外加装开度指示器，直接观察阀杆伸出手轮的长度就能判断阀门的开关位置，同时阀杆的螺纹部分不与管路内介质直接接触，在输送含杂质、有腐蚀性的介质时，能大幅降低螺纹副的腐蚀卡滞风险，这一点对比暗杆闸阀在清水、弱腐蚀介质工况下的维护便利性提升非常明显。整个装配的配合逻辑完全围绕密封可靠性与操作顺畅度搭建：手轮与阀杆通过键连接传递扭矩，阀杆梯形螺纹与阀杆螺母配合实现旋转运动到直线升降的转换，阀杆螺母压装在阀盖上部的支架位置，承受启闭过程的轴向载荷；闸板采用楔式单闸板结构，与阀体内部的两个密封斜面形成硬密封配合，装配时需要调整闸板的对中精度，保证关闭时两个密封面均匀贴合，避免单侧受力导致的密封面压伤。法兰连接端的尺寸遵循通用管路法兰标准，两端法兰的密封面采用突面结构，适配石棉橡胶板、缠绕式垫片等常规密封件，法兰螺栓孔的跨中布置符合管路安装规范，能直接对接同压力等级的管路法兰，不需要额外加工转接件。安装边界上需要预留手轮操作的上部空间，要保证阀杆完全升起时手轮底部与上部管线、桥架的间距满足操作空间要求，避免阀杆顶到上部结构导致阀门无法完全全开；阀体两侧的法兰对接面要保证与管路同轴，螺栓紧固时采用对角分次拧紧的方式，避免法兰偏斜导致的密封垫压偏泄漏。填料函位置设计了多层填料与压盖结构，通过拧紧压盖螺栓的预紧力挤压填料抱紧阀杆，实现阀杆与阀盖之间的动密封，长期使用出现阀位泄漏时，可以在带压状态下适度拧紧压盖螺栓止漏，不需要停路拆解。整个结构的25个零件之间的配合公差完全满足实际装配要求，运动部件之间预留了合理的间隙，避免热胀冷缩或者杂质卡滞导致的启闭卡涩，手轮的轮辐尺寸设计符合手动操作的力矩要求，常规工况下不需要加装辅助加力杆就能实现额定压力下的启闭操作。
