双层堆叠式USB3.0富士康接口结构设计

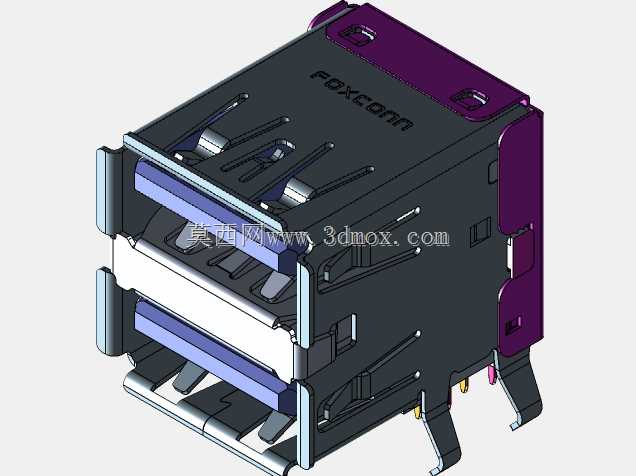

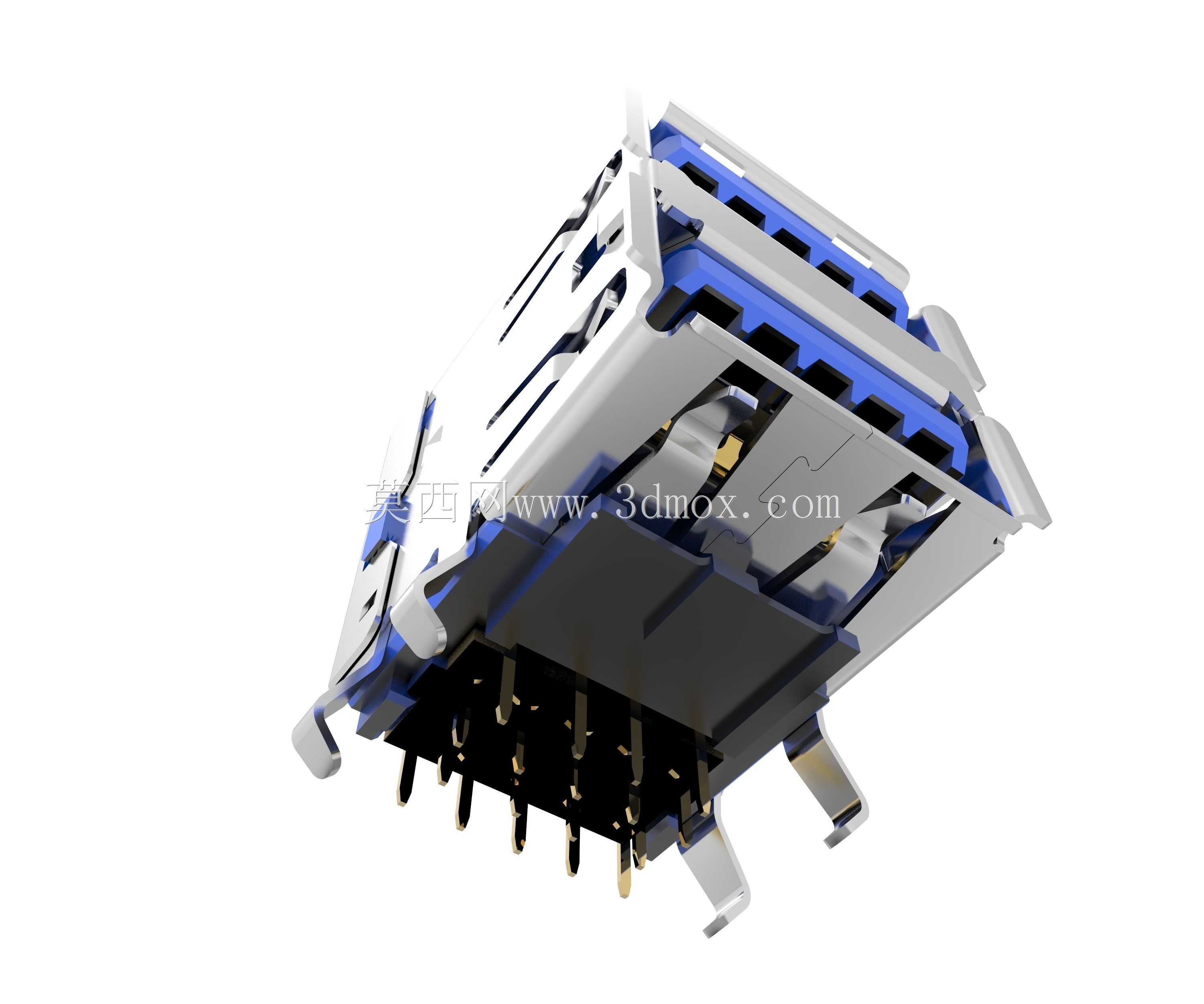

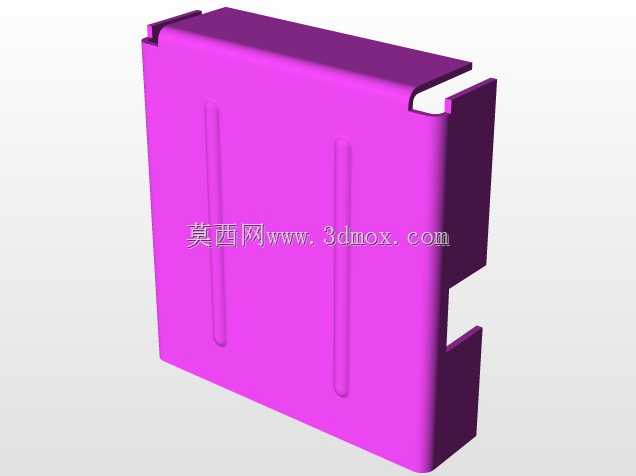

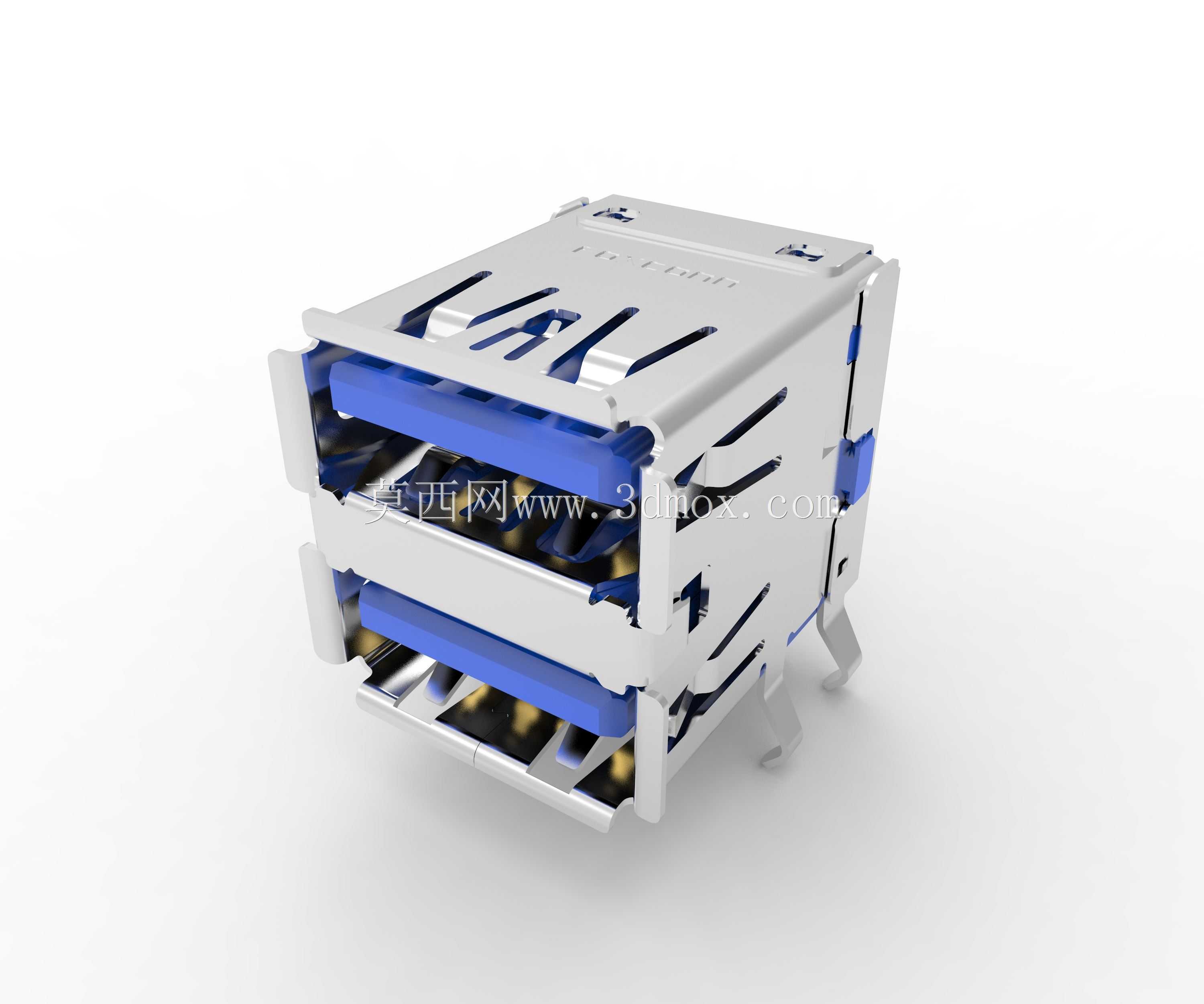

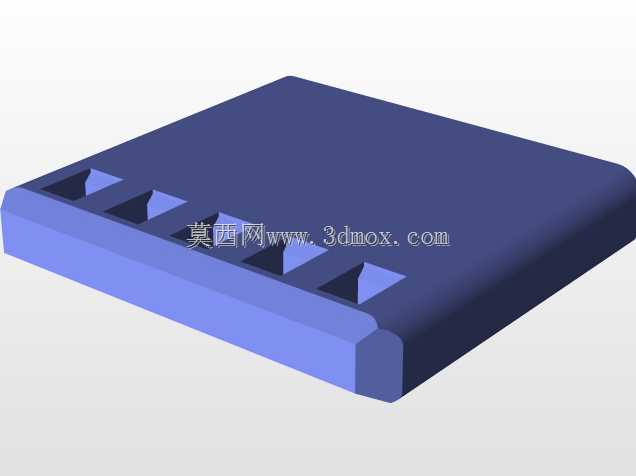

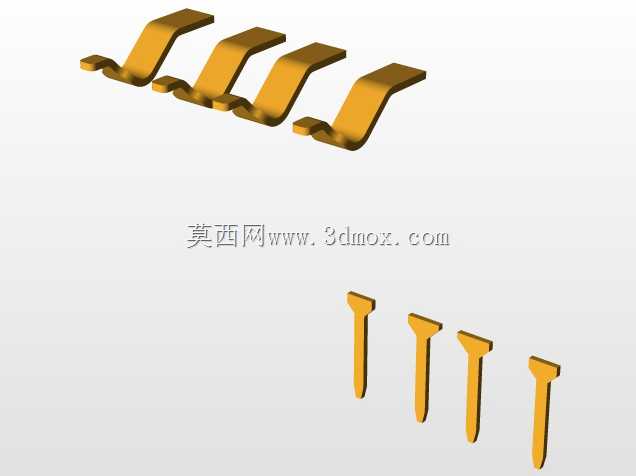

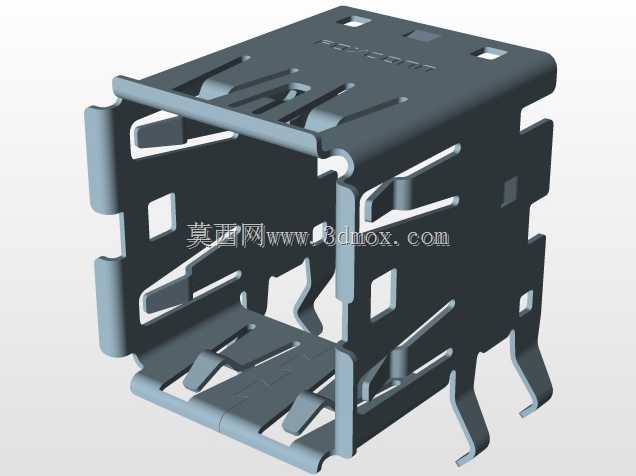

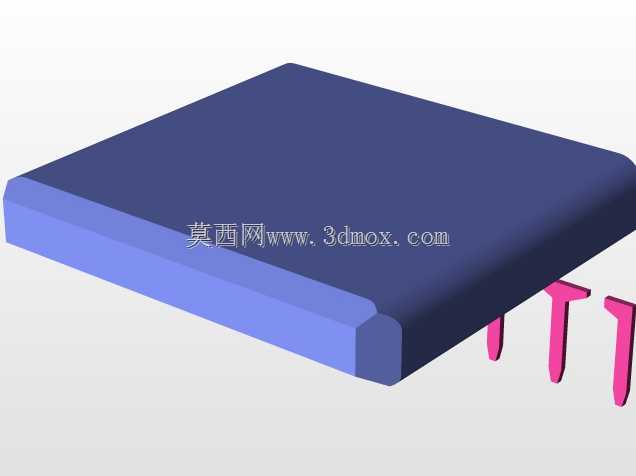

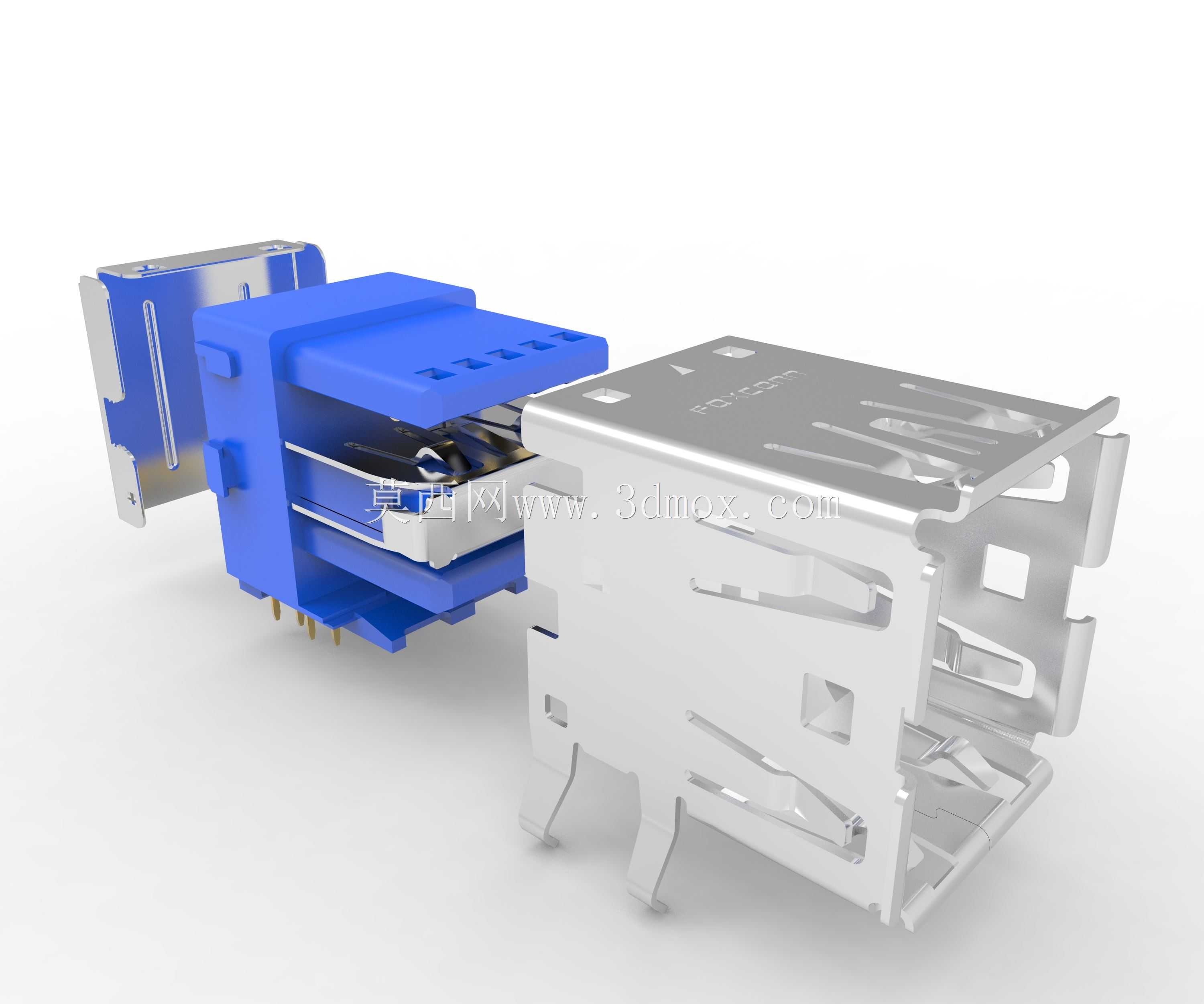

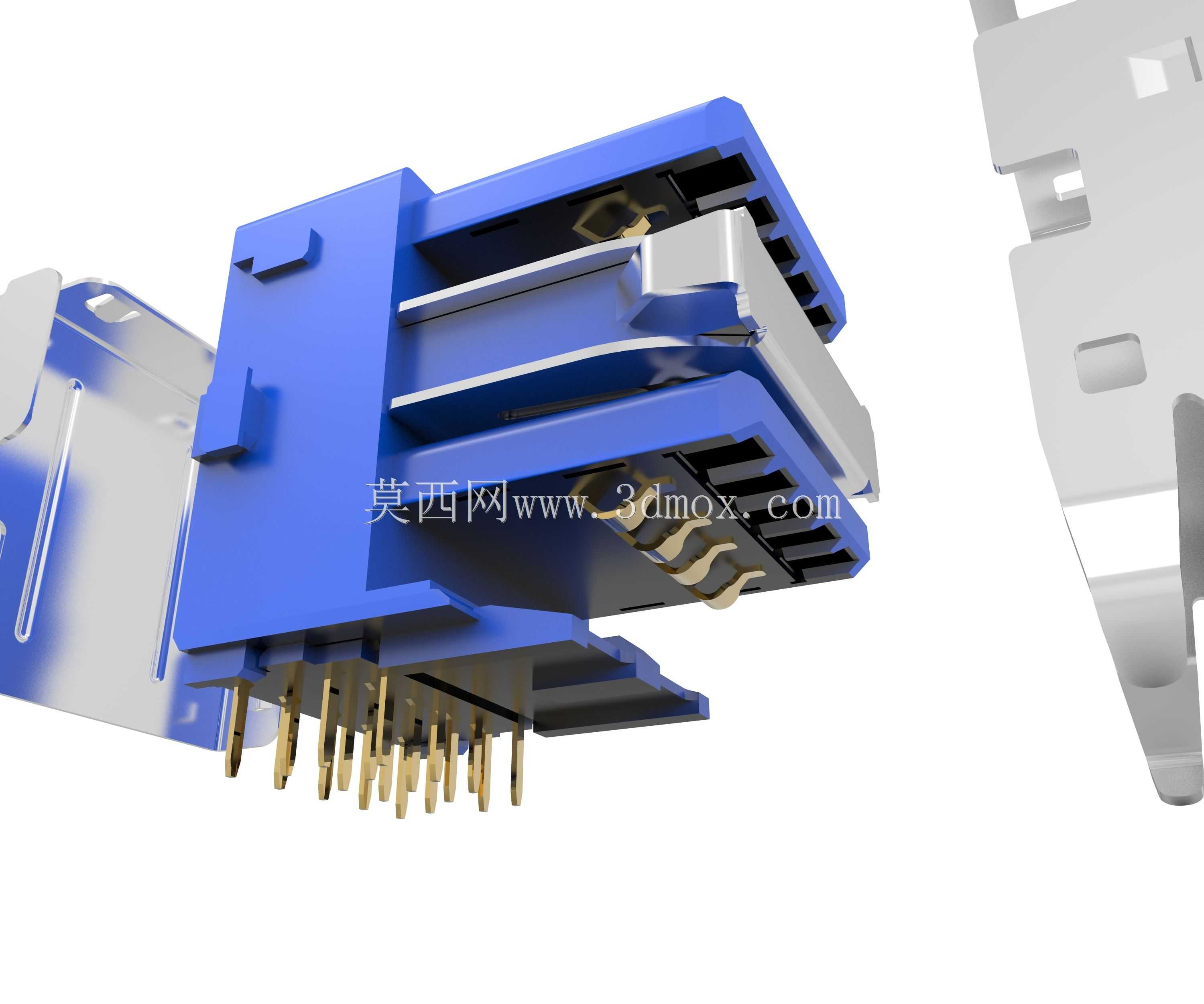

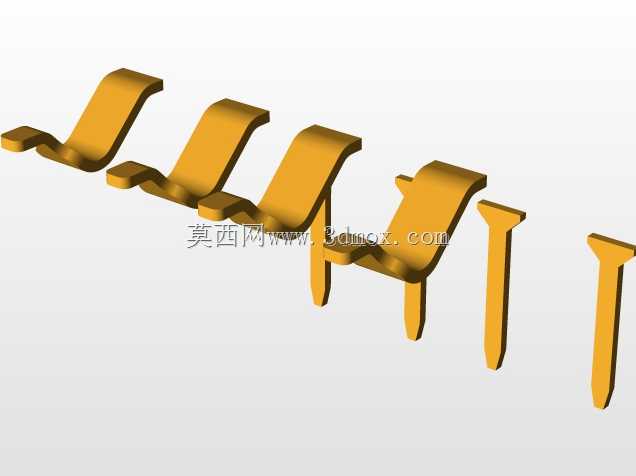

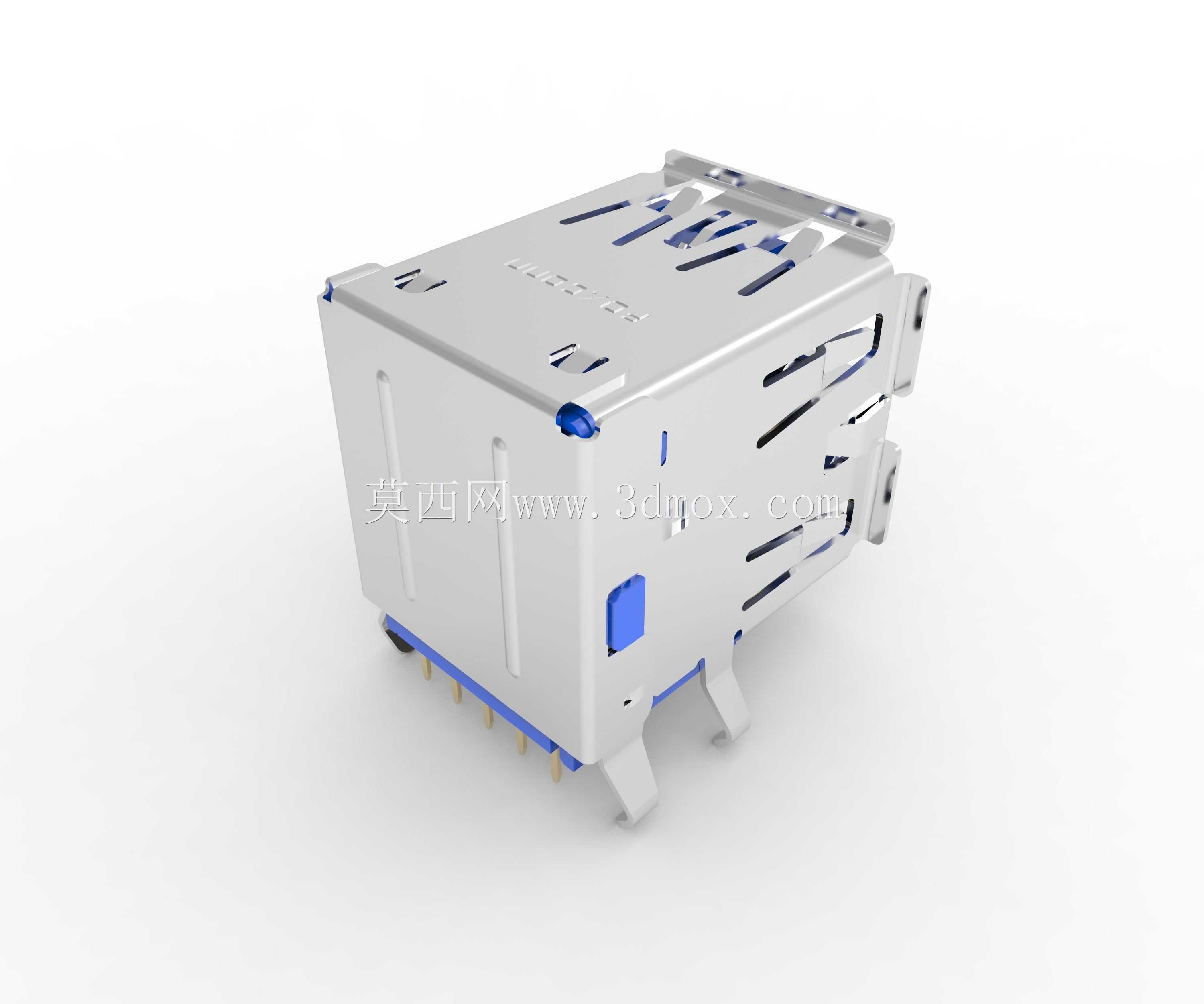

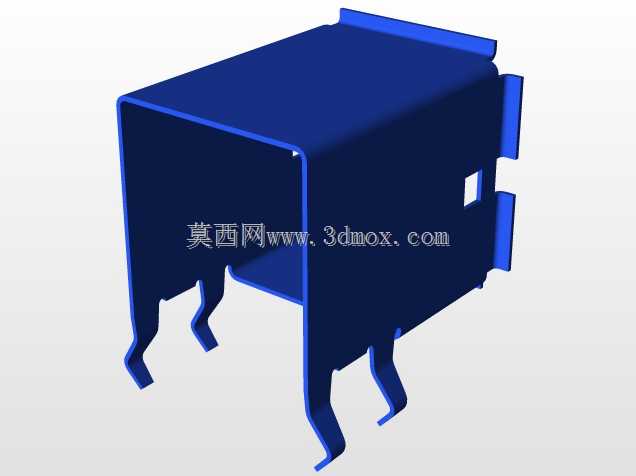

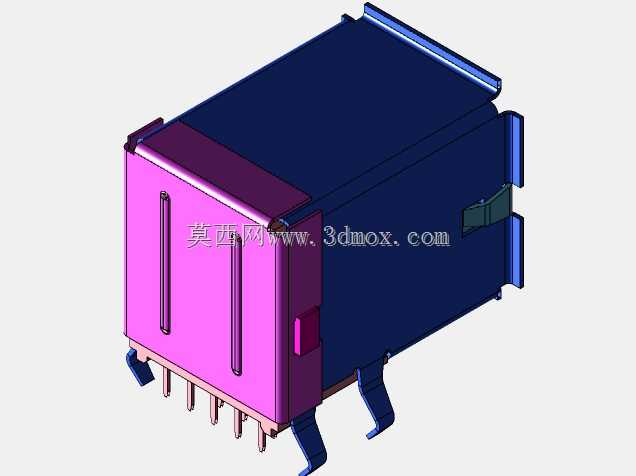

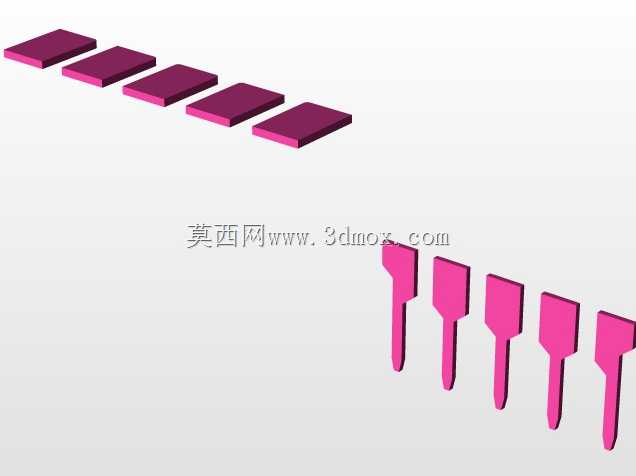

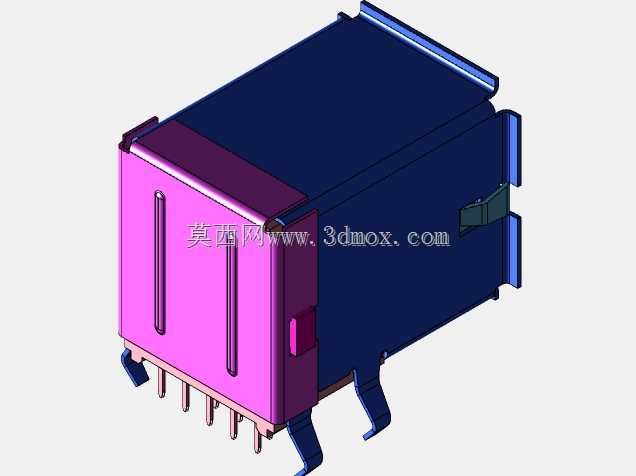

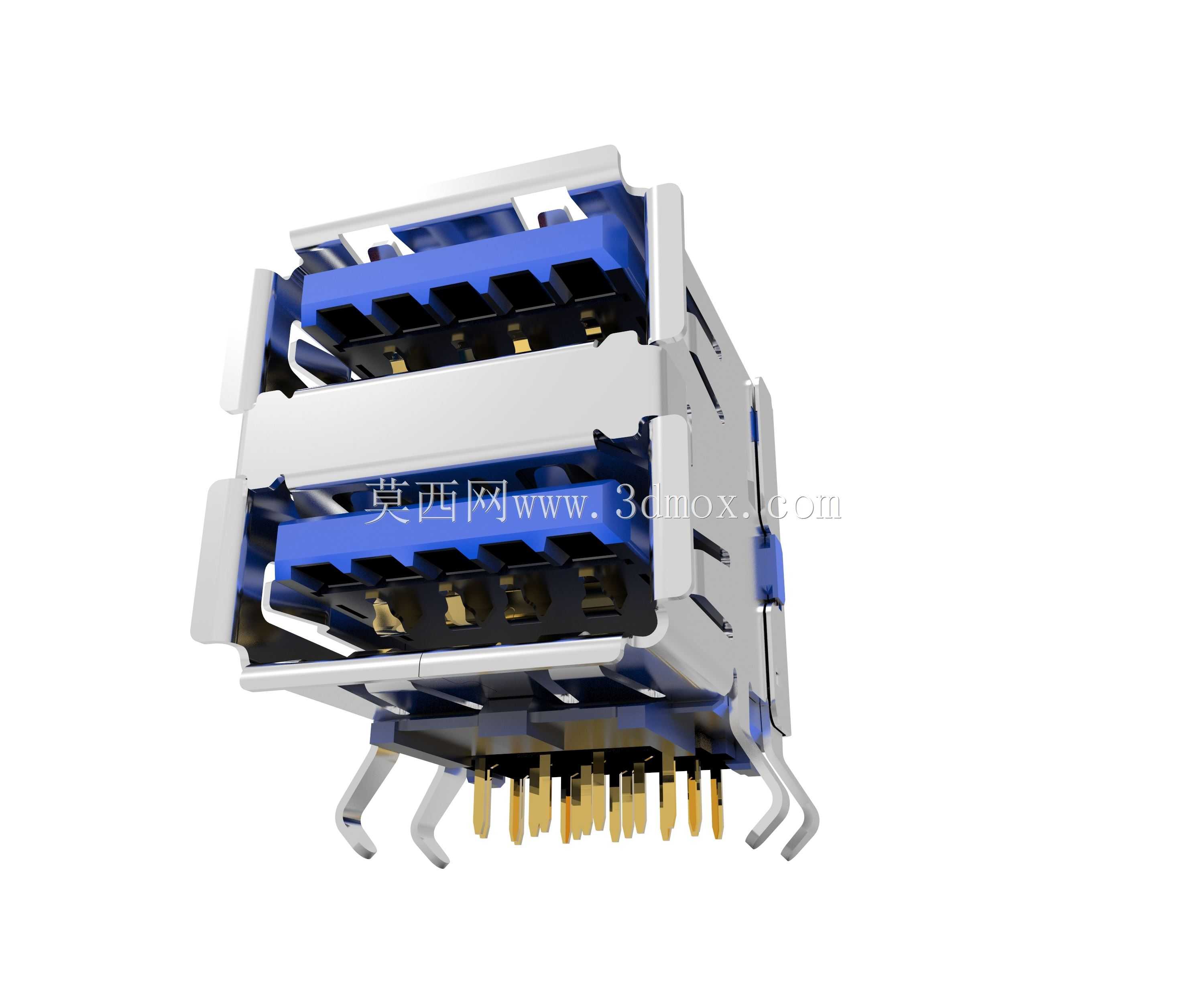

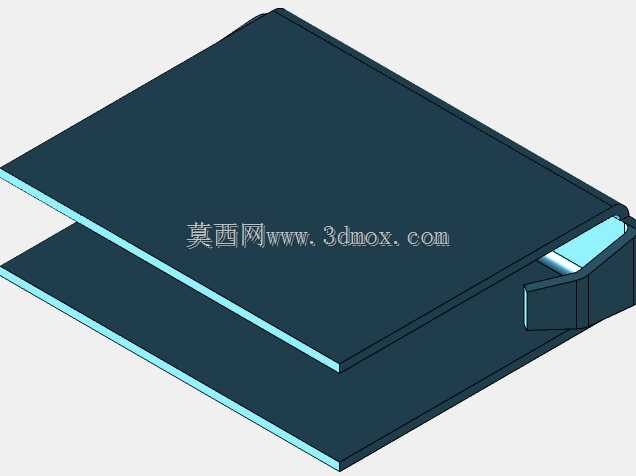

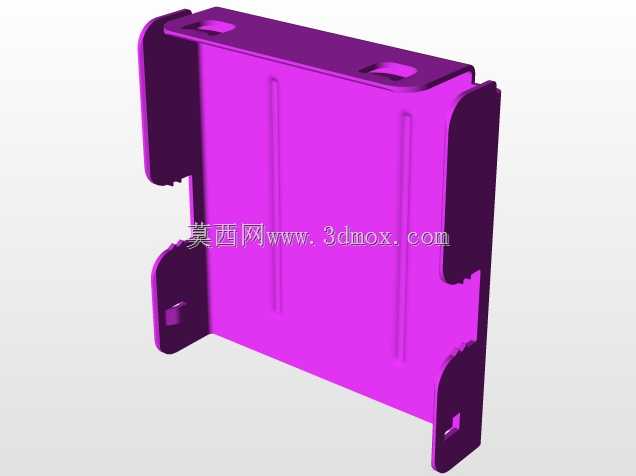

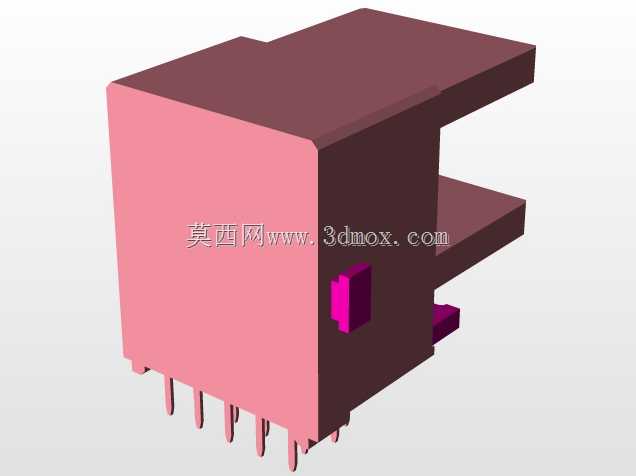

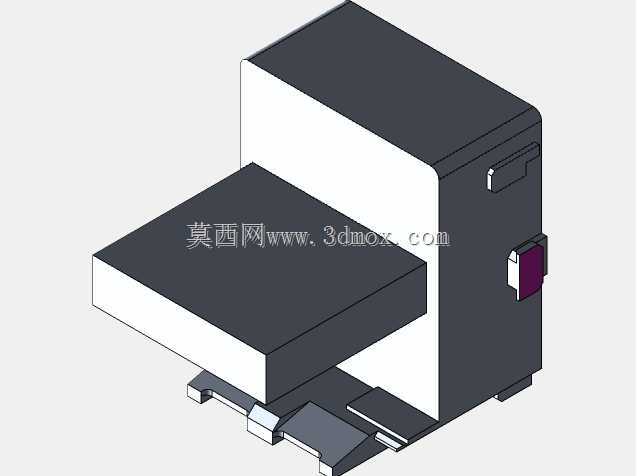

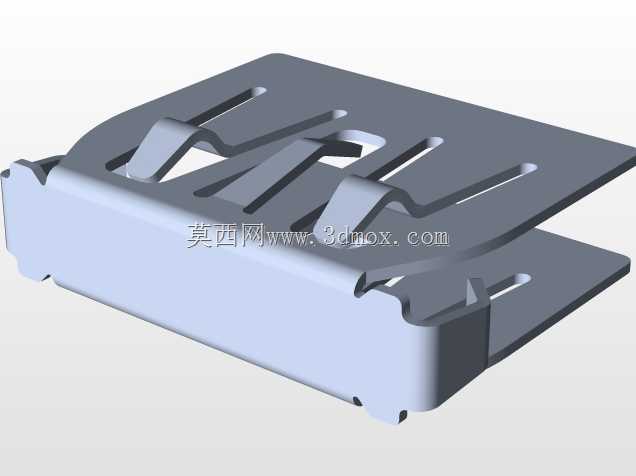

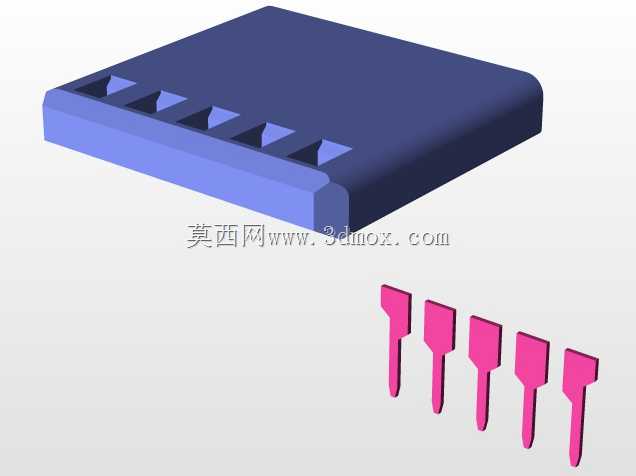

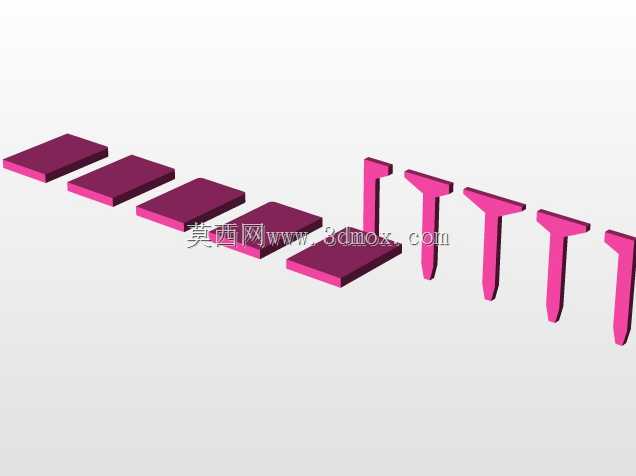

这款双层堆叠式USB3.0接口，是面向台式机主板、工业工控板卡、服务器前置IO面板等高密度布线场景开发的板端连接组件，核心作用是在有限的PCB板卡安装空间内，提供两路符合USB3.0传输规范的外接连接通道，解决单路接口占用空间大、板卡接口排布密度不足的痛点，适配消费级电脑、工业控制设备、嵌入式计算终端等多类设备的外接扩展需求。从实际功能特性来看，该接口采用上下双层堆叠的结构布局，单组接口即可实现两路独立的USB3.0信号传输，支持最高5Gbps的传输速率，同时向下兼容USB2.0、USB1.1等旧版本协议，可满足U盘、移动硬盘、键鼠外设、工业数据采集终端等多类外接设备的连接需求。接口内部的蓝色胶芯为USB3.0规范的识别标识，胶芯内排布有9根接触端子，其中外侧4根兼容旧版USB协议的电源与信号传输，内侧5根专门负责USB3.0的高速差分信号传输，端子接触区域采用镀金工艺处理，既可以降低接触电阻提升信号传输稳定性，也能提升端子的耐磨性能，保障多次插拔后的连接可靠性。接口外部采用一体冲压成型的金属屏蔽外壳，外壳上设计有多组弹性卡扣与接地弹片，一方面可以在接口插接时与设备外壳形成可靠的接地连接，有效屏蔽外界电磁干扰对高速传输信号的影响，避免传输过程中出现丢包、速率下降等问题；另一方面卡扣结构可以在接口焊接到PCB板后，与板卡上的固定孔位形成卡合限位，提升接口的整体固定强度，应对频繁插拔带来的外力冲击。从设计思路来看，该接口采用双层堆叠的布局，将两路接口的金属外壳整合为一体结构，相比并排布置两个独立USB3.0接口，能够节省近40%的横向板卡占用空间，非常适合ITX紧凑型主板、高密度IO扩展面板这类空间受限的应用场景。接口的焊接引脚采用弯脚插装设计，引脚排布经过优化，两路接口的电源引脚、接地引脚、信号引脚分组排布，既可以降低高速信号之间的串扰，也能简化PCB布线时的走线难度，减少信号走线的过孔数量，提升信号完整性。接口底部设计有定位柱，在焊接装配时可以快速插入PCB板对应的定位孔中，避免波峰焊过程中接口出现偏移，提升生产装配的良率。从安装边界与尺寸来看，该接口的横向宽度与标准单USB3.0接口保持一致，纵向高度约为单口的两倍，安装时需要在PCB板上预留对应双层高度的避让空间，接口后方的引脚伸出长度经过严格控制，不会与板卡背面的其他元器件产生干涉，金属外壳的边缘做了圆角钝化处理，避免生产装配过程中划伤操作人员或损坏周边线材。接口的插拔手感经过调校，插拔力控制在标准规范要求的范围内，既可以保证插头插入后连接稳固不会轻易松脱，也不会因为插拔力过大导致用户使用困难，适配各类标准USB3.0公头的插接需求。
