机器钳口可调式螺旋支撑支架结构

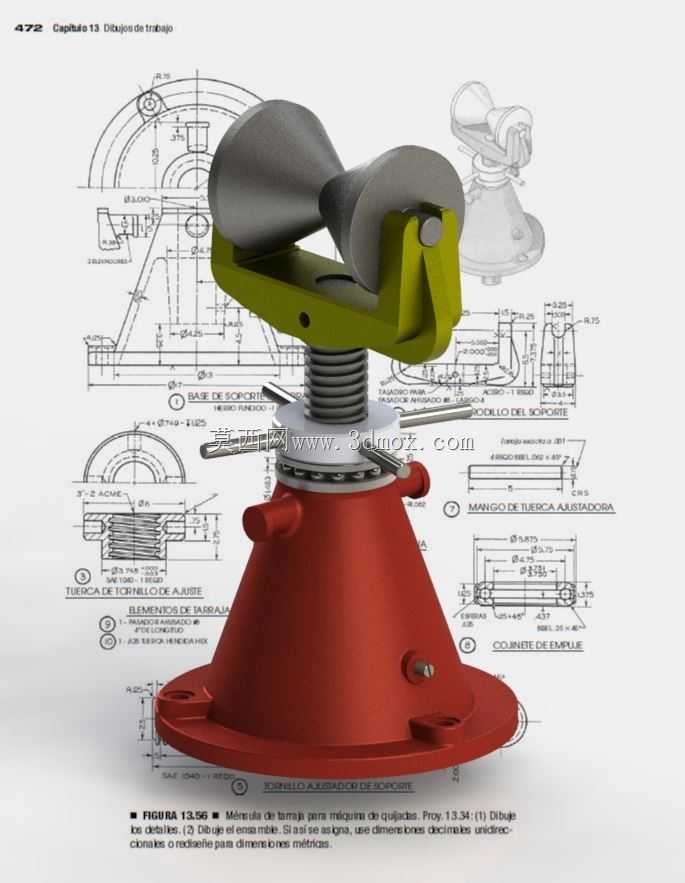

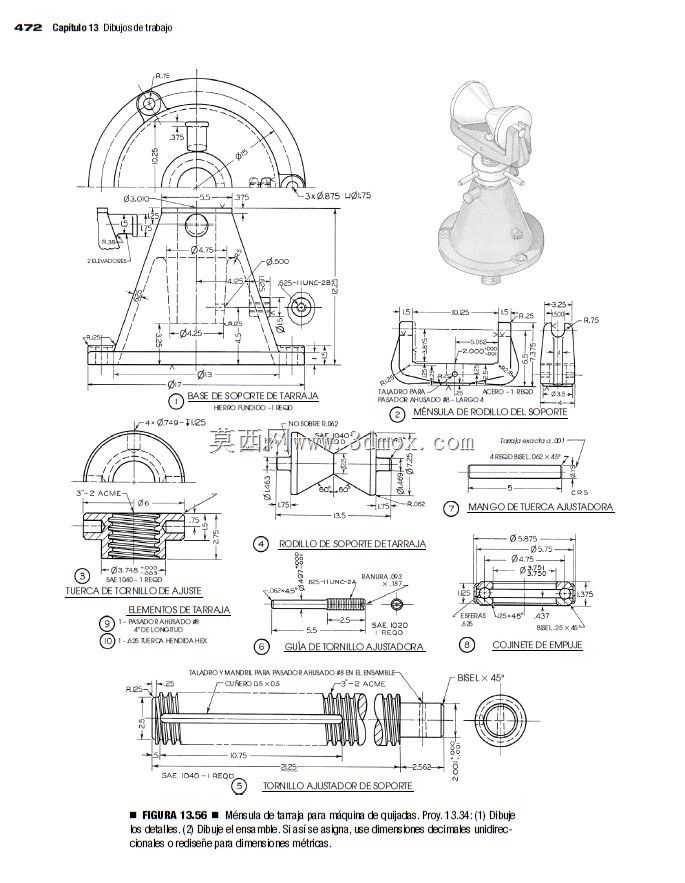

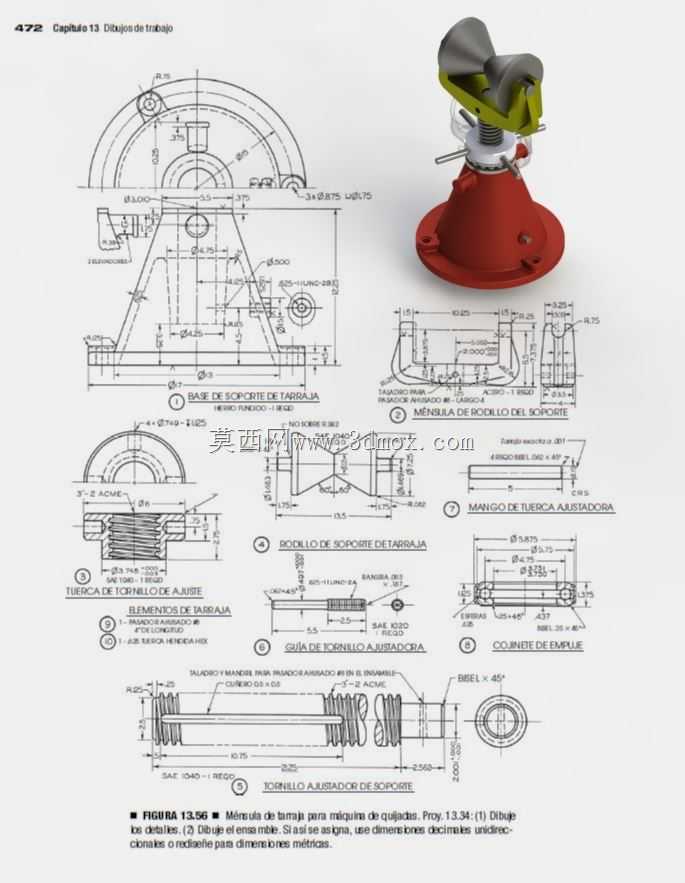

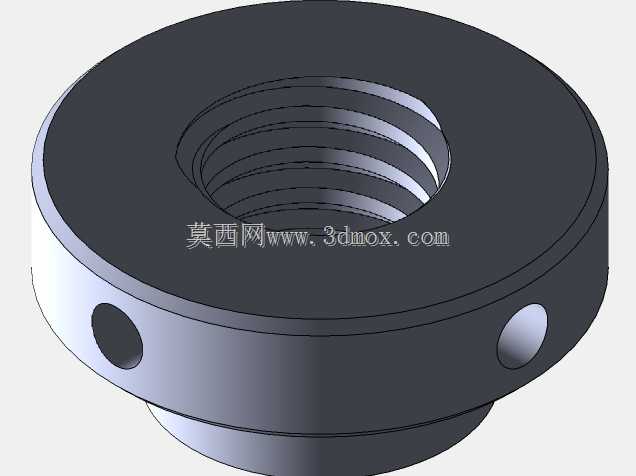

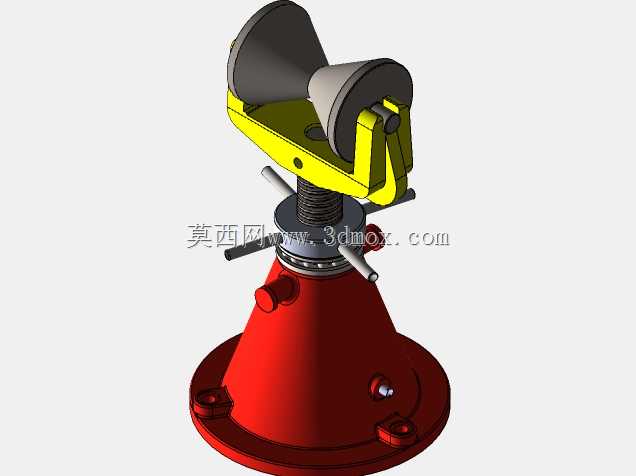

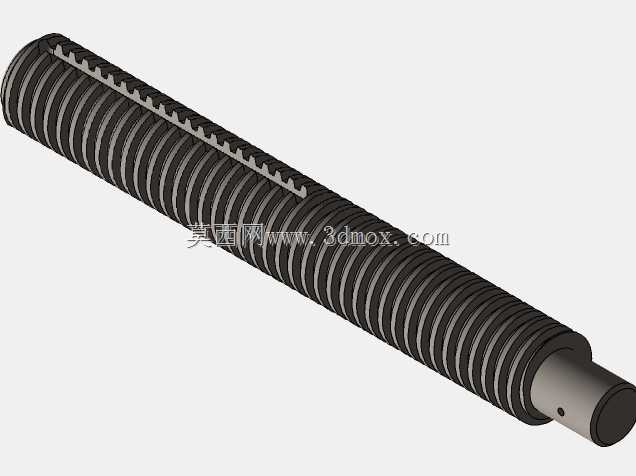

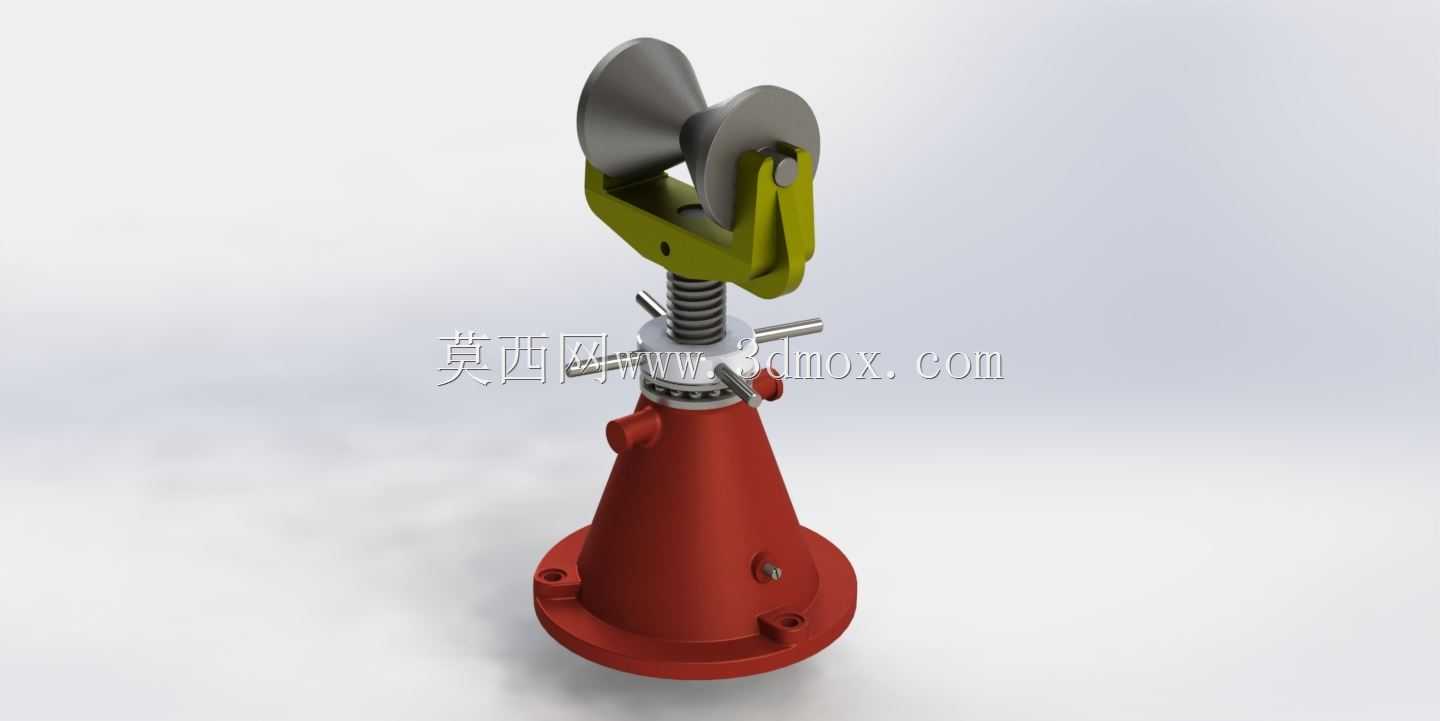

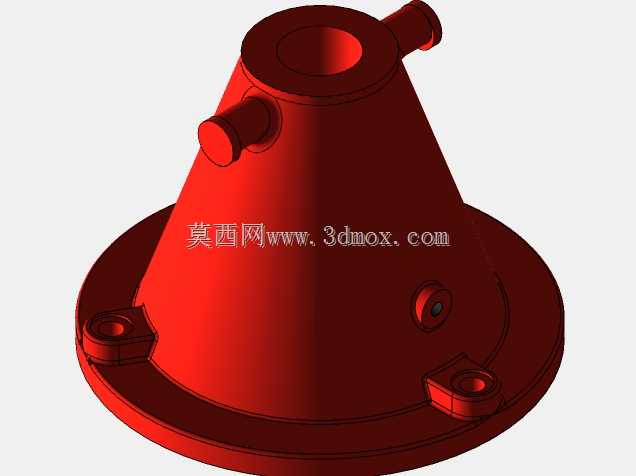

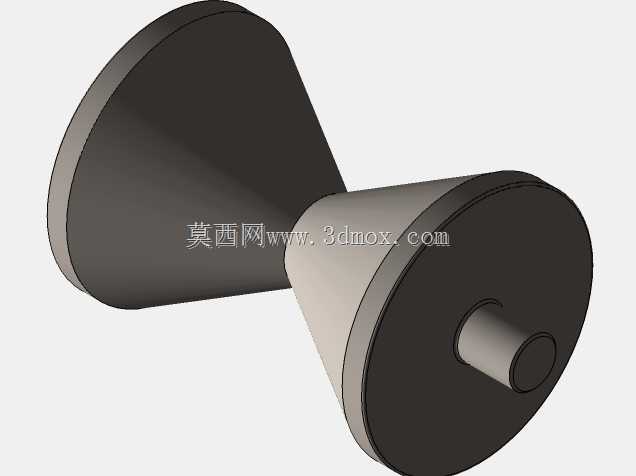

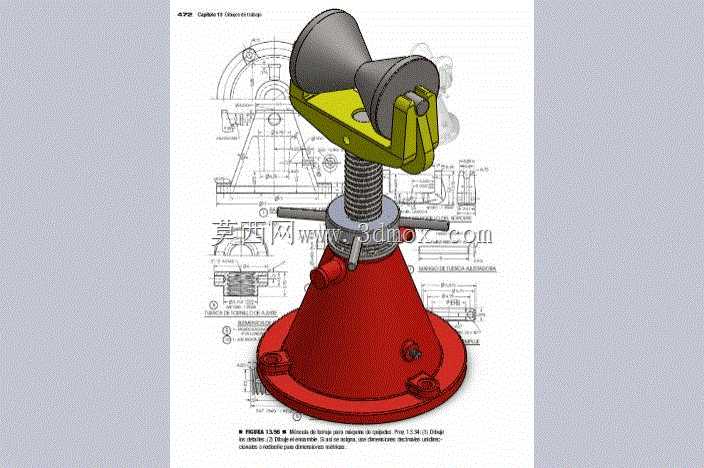

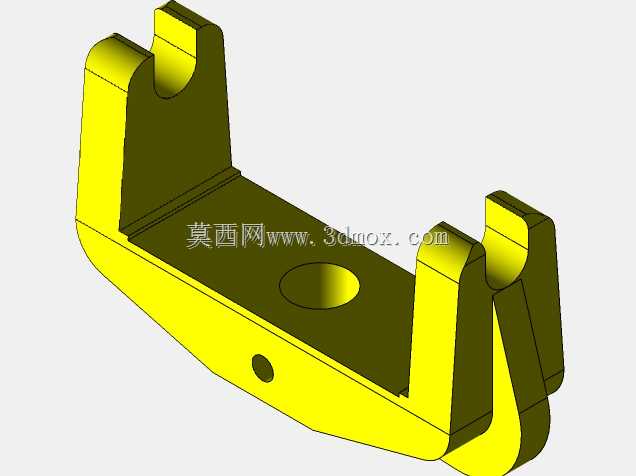

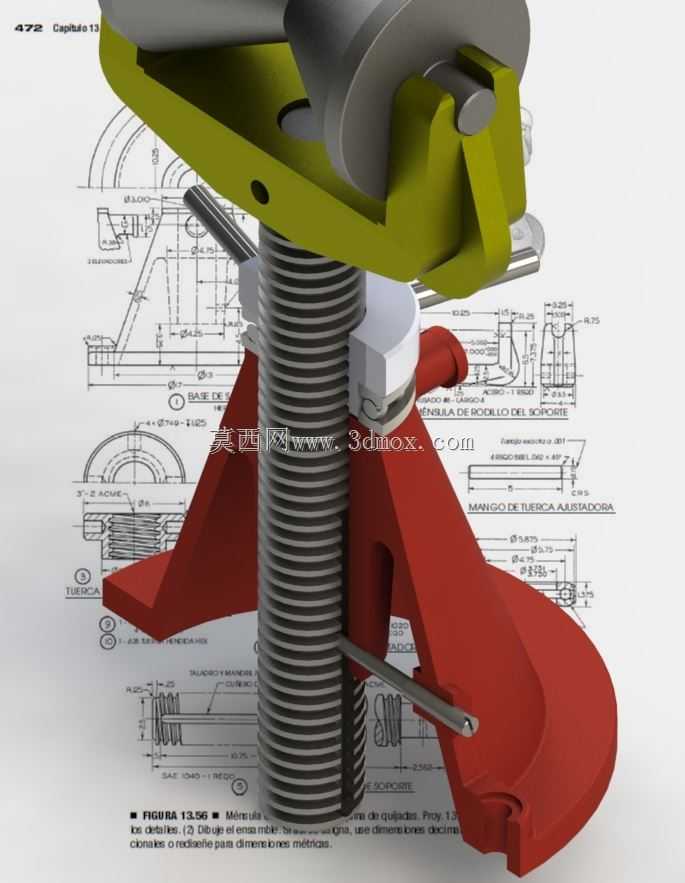

该支撑支架主要应用于机械加工、钳工装配、设备检修等作业场景，作为虎钳配套的辅助支撑构件使用，在加工异形工件、长轴类工件或是不规则轮廓的坯料时，可配合虎钳对工件悬空部位提供稳定的承托力，避免工件装夹时出现形变、加工过程中产生振颤，有效提升装夹稳定性与加工精度。从实际用途来看，这类支架可适配不同规格的机用虎钳，在铣削、钻削、锉削等多类钳工作业中，都能根据工件的装夹高度、支撑位置灵活调整，填补虎钳钳口夹持范围外的支撑空白，尤其适用于单件小批量加工、设备维修现场的临时装夹作业，无需定制专用夹具即可完成复杂工件的稳定装夹，降低工装准备成本。在功能特性上，该支架采用螺旋升降结构实现高度调节，旋转中部的操作杆即可带动螺杆升降，调整过程顺滑无卡滞，调节到位后可通过侧部的锁紧结构固定高度，支撑承重能力可满足常规金属工件的装夹需求；顶部的铰接式支撑头可自适应工件的接触面角度，无论是平面、斜面还是弧面工件，都能实现贴合支撑，避免点接触造成的工件压痕或是支撑不稳问题；底部的锥形底座搭配三个固定耳座，可通过螺栓固定在工作台面，也可直接依靠自重放置在平整台面上使用，安装方式灵活。从设计思路来看，整体结构遵循工装夹具的实用性原则，将升降调节、角度自适应、稳定支撑三个核心功能整合为一体，底座采用锥形结构提升整体稳定性，降低重心避免支撑时出现侧翻；螺杆采用梯形螺纹设计，具备良好的自锁性能，承重状态下不会出现自行下滑的问题；顶部支撑头的铰接结构预留了足够的摆动角度，可适配不同倾斜角度的工件支撑需求，所有活动部件都预留了合理的配合间隙，长期使用也不会因杂物卡滞影响调节顺畅度。在外形尺寸与安装边界上，该支架整体高度可在一定范围内连续调节，底座直径适配常规钳工工作台的安装孔位，安装时仅需保证底座放置区域平整，预留出操作杆的旋转空间即可，不会与虎钳本体、工作台其他工装产生干涉，整体结构紧凑，占用工作台面空间小，闲置时可直接收纳在工具柜中，不会占用过多存储位置。
