粘土物料输送用LD1000型链板输送设备

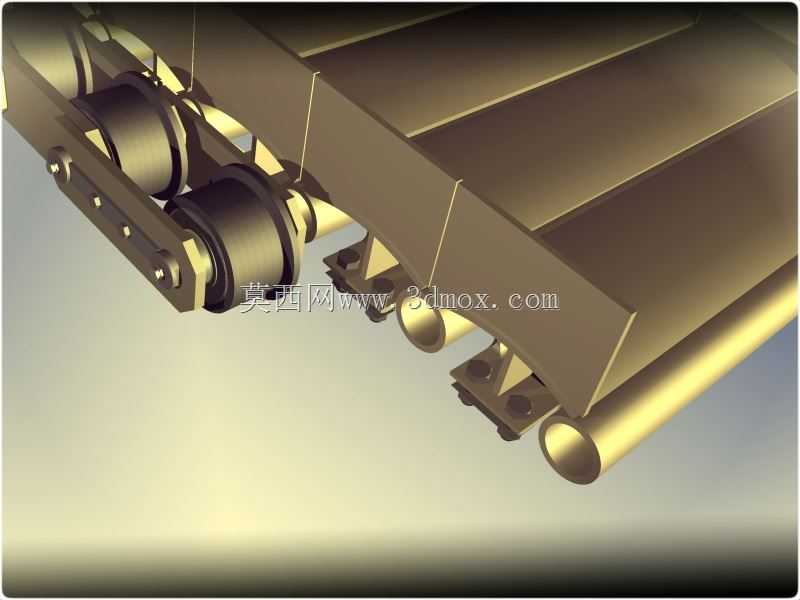

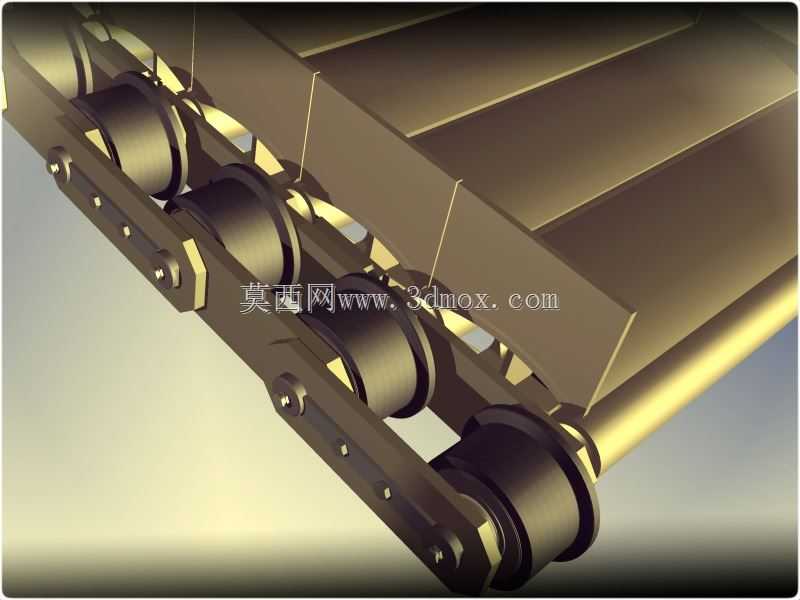

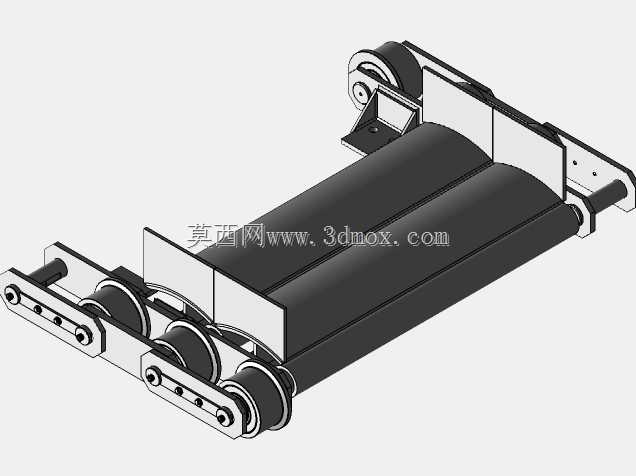

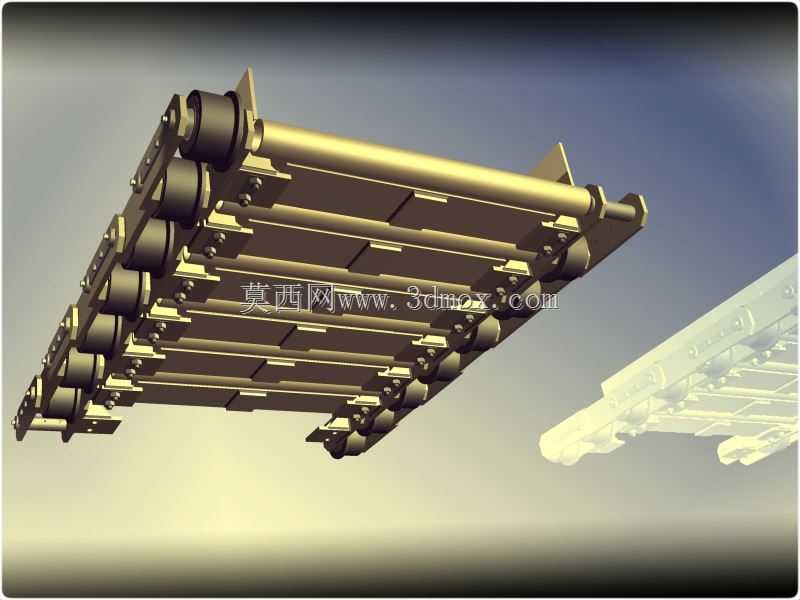

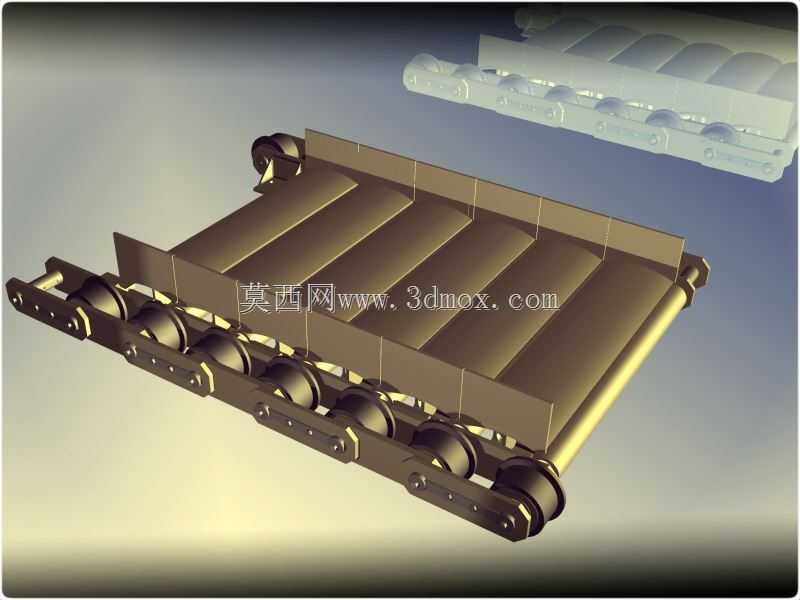

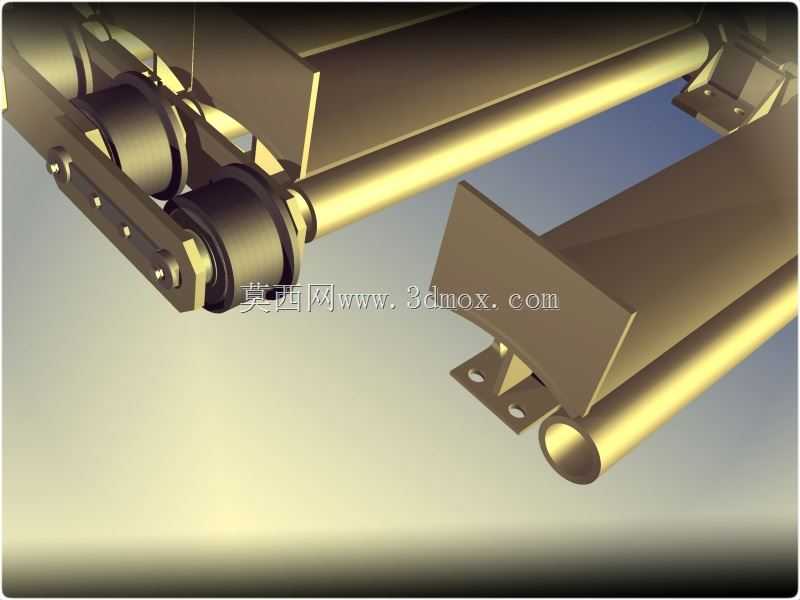

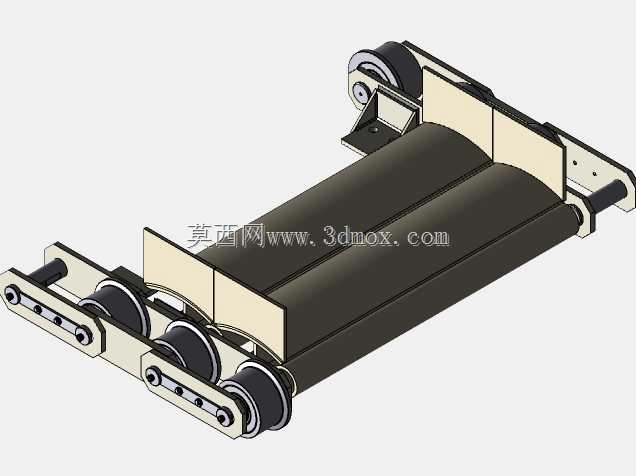

这款链板式输送设备主要面向粘土类高粘附性散状物料的转运工况设计，常见于建材生产、陶土加工、矿山原料预处理等车间的工序衔接环节，承担从原料破碎单元到配料搅拌单元的连续给料任务，可适配高湿度、易粘结的散料输送需求，避免普通皮带输送机易粘料、打滑跑偏的问题。设备主体采用多节冲压成型的承载板拼接结构，每块承载板通过侧边铰接座与双侧输送链条固定，链条下方配套等距布置的承重托辊，抵消满载时承载板的下挠变形，保证输送面的平整度，减少物料在输送过程中的撒漏。设计阶段优先考虑了粘土物料的粘附特性，承载板表面做了平整化处理，相邻板件的铰接缝隙控制在极小范围，避免细颗粒粘土嵌入缝隙造成卡滞，同时双侧链条采用密封式铰接结构，阻挡粉尘进入销轴磨损副，延长设备在多尘工况下的维护周期。设备的有效输送宽度为980mm，对应LD1000的规格命名，安装时需要预留头尾链轮中心距的布置空间，头部驱动端需要配套安装减速电机的安装基座，尾部张紧端预留150-200mm的张紧行程调节空间，设备两侧需要预留不小于600mm的检修通道，方便日常检查链条张紧度、托辊转动情况以及承载板的磨损状态。在功能实现上，该设备可通过调整驱动链轮的转速实现0.1-0.5m/s范围内的输送速度调节，匹配不同产能的生产线节拍，承载板的侧边设置有挡边结构，可阻挡粘土物料在输送过程中从侧边洒落，尤其是在设备带小角度倾斜布置时，挡边结构可有效避免物料下滑撒漏。建模过程中完整还原了链条铰接副、托辊装配位、头尾链轮的啮合结构，所有安装孔位、配合尺寸均按照实际加工装配公差设置，可直接用于设备的装配干涉校验、非标改型设计参考，也可用于生产线布局的三维仿真演示，帮助设计人员快速完成整线的物料输送路径规划。
