环形导轨式柔性转盘输送线结构设计

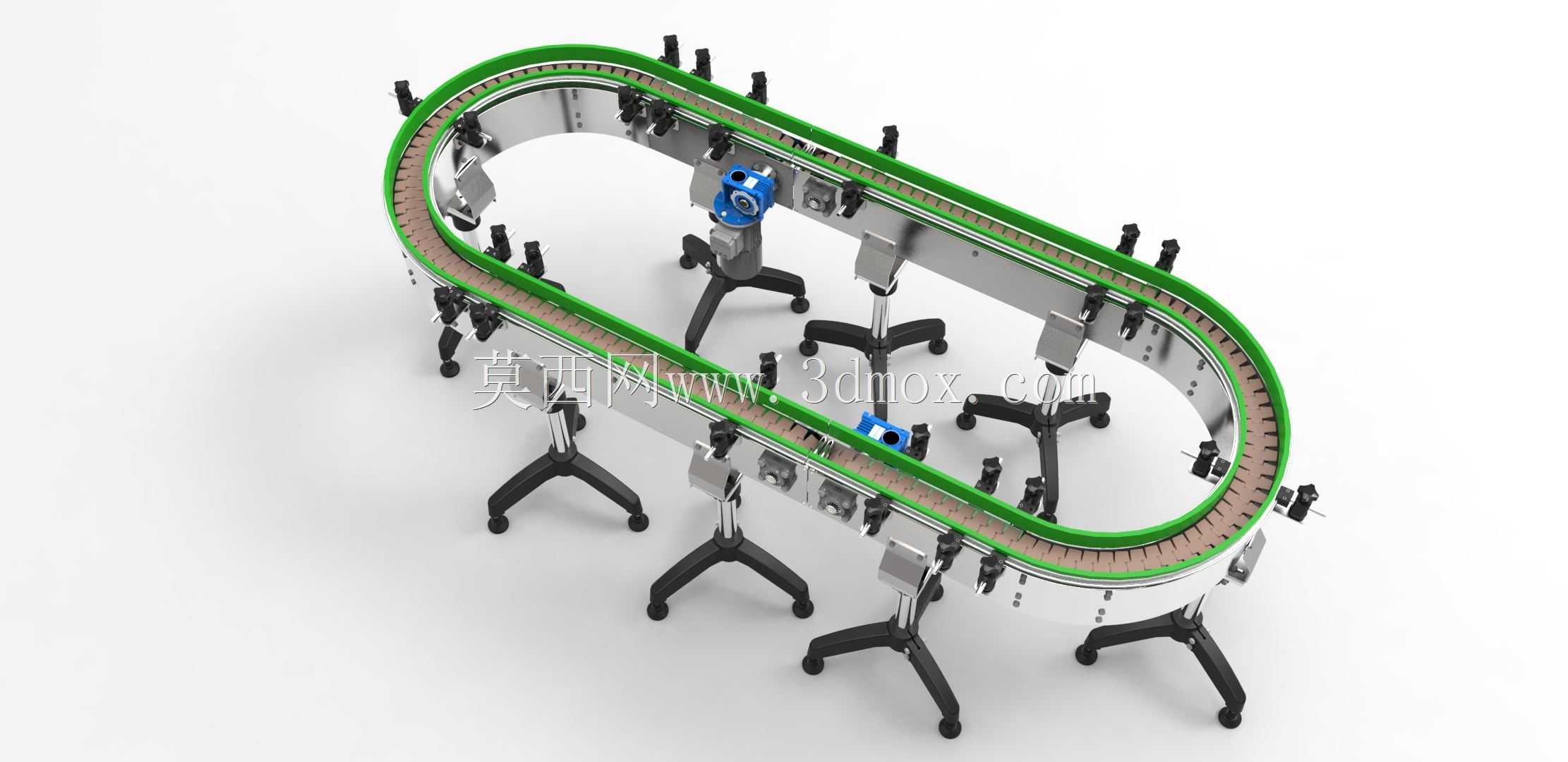

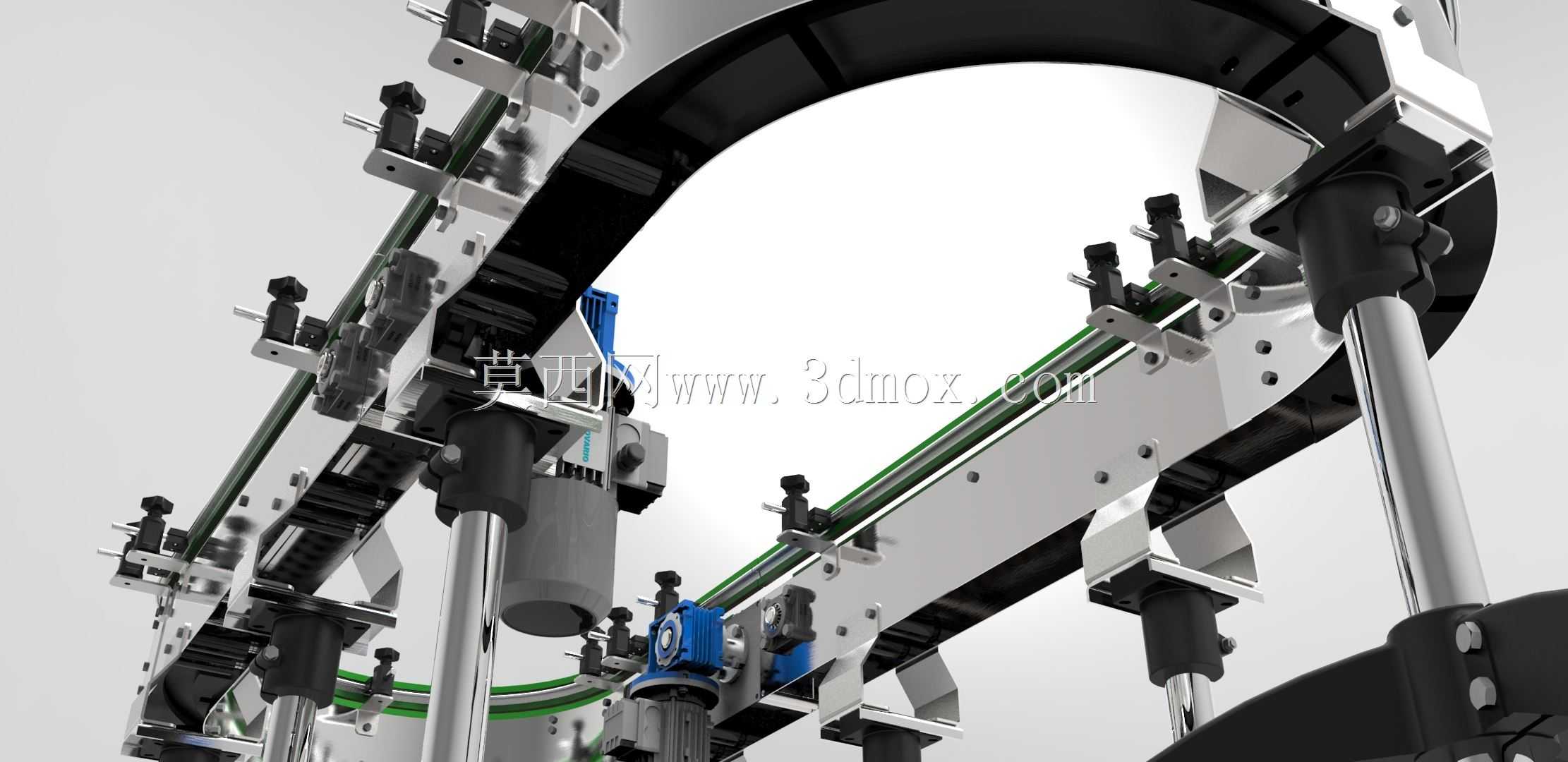

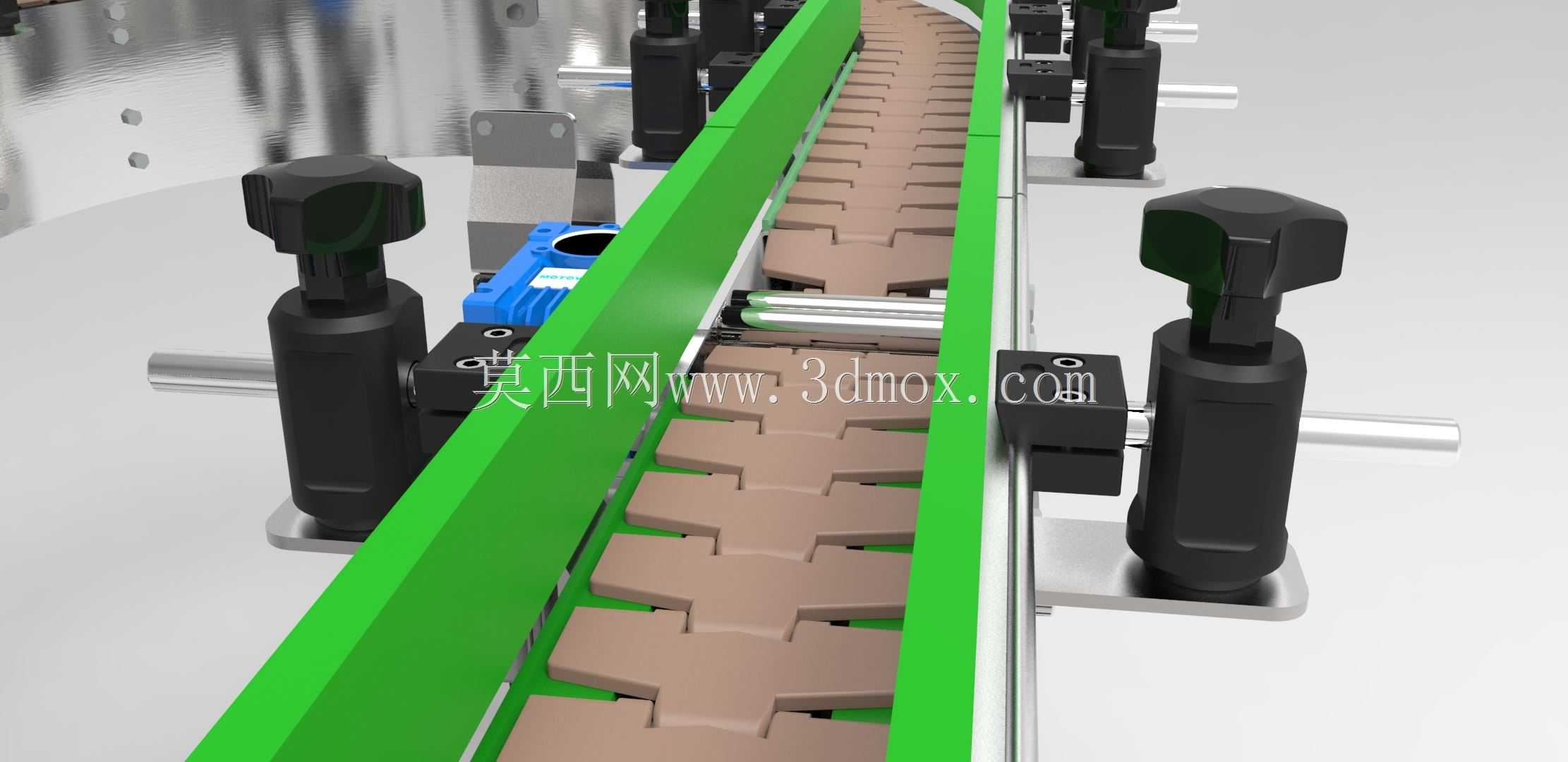

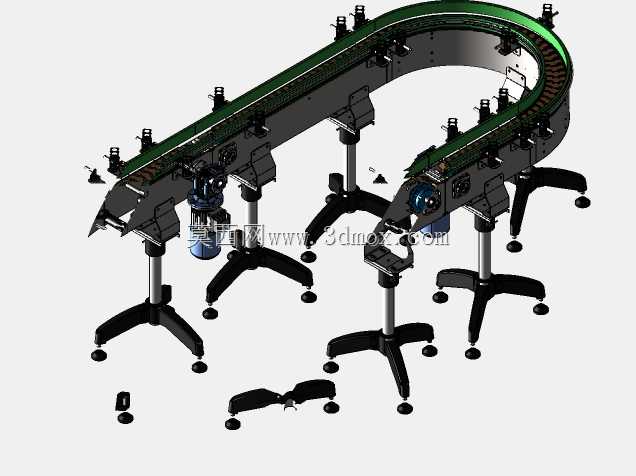

这款环形转盘输送设备，主要面向3C电子组装、食品包装、医药分装、小五金件加工等多工位连续作业场景，可衔接多道加工、检测、装配工序，替代传统直线输送线的首尾接驳结构，大幅压缩产线占地面积，实现工件在闭环路径内的循环流转，适配车间紧凑布局的产线规划需求。设备核心采用闭合式环形导轨作为承载基准，搭配绿色防滑同步输送带来传递动力，导轨外侧均匀布置可调节工装定位夹座，每个夹座可根据待输送工件的外形尺寸调整夹持范围，适配不同规格的小型工件载具固定，避免工件在高速输送过程中出现偏移、脱落问题。支撑结构采用三脚式可调支脚，每个支脚底部配备防滑减震脚垫，可根据车间地面的平整度单独调整支脚高度，保证整段输送导轨的水平度误差控制在合理范围内，避免输送过程中出现卡滞、跳动问题。驱动单元布置在环形轨道的直段侧边位置，采用伺服驱动配合减速结构，可实现输送速度的无级调节，既可以满足高速连续输送的节拍需求，也可以适配多工位定点停驻的步进式作业要求，停驻位置精度可满足自动化机械手取放料、视觉检测、自动拧螺丝等工序的定位要求。设计过程中优先考虑了设备的模块化拆分特性，整段环形轨道可拆分为两段直轨、两段180度弯轨进行加工运输，现场安装时通过定位销拼接即可保证轨道的衔接顺滑度，无需复杂的现场配磨加工，大幅缩短产线的安装调试周期。轨道侧边预留了传感器安装位、气动管路走线槽，可根据实际工序需求加装工件到位检测传感器、阻挡气缸、定位销组件，无需对主体结构进行二次打孔改造。设备的安装边界可根据产能需求调整直段长度，常规款直段长度可适配8-12个工装工位，弯轨转弯半径经过动力学优化，可保证工件在转弯过程中保持平稳姿态，不会因为离心力出现工件移位，输送面高度可根据前后对接设备的高度进行定制调整，适配不同高度的加工设备对接需求，无需额外增设过渡接驳台。整体结构采用不锈钢与铝合金型材作为主体材质，兼顾结构强度与轻量化需求，日常维护仅需定期对导轨接触面、同步带进行清洁润滑即可，维护成本低，使用寿命长，可适配无尘车间、普通加工车间等多种生产环境的使用要求。
