食品生产用垂直爬坡输送设备结构设计

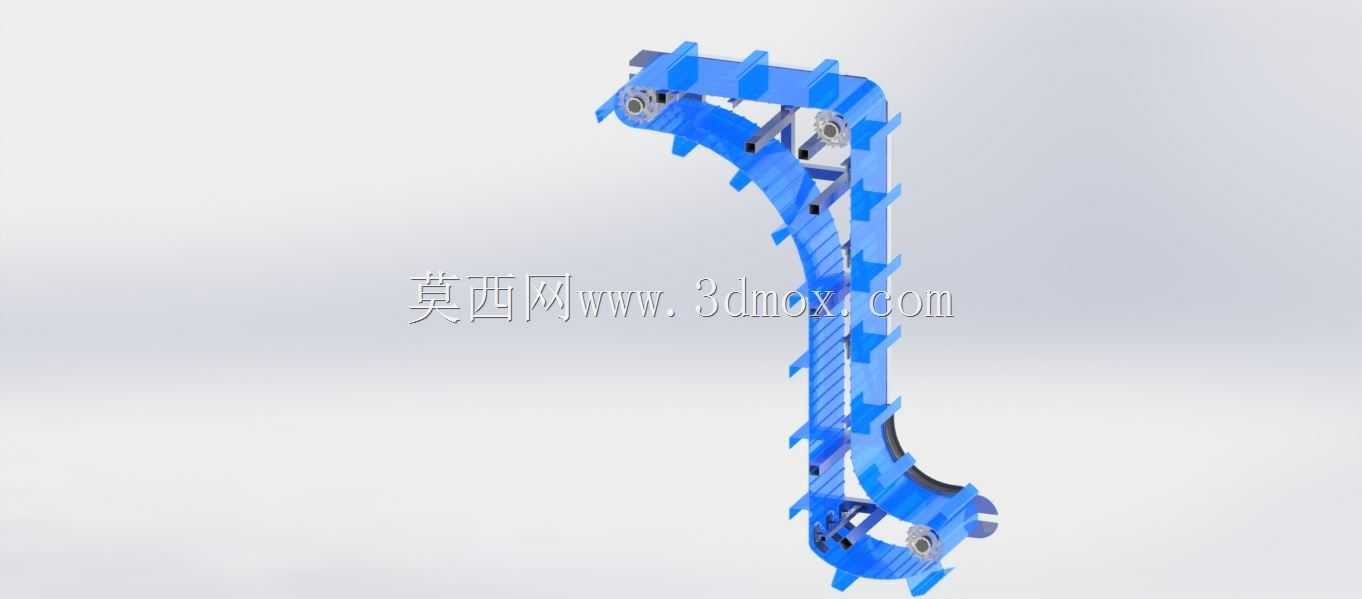

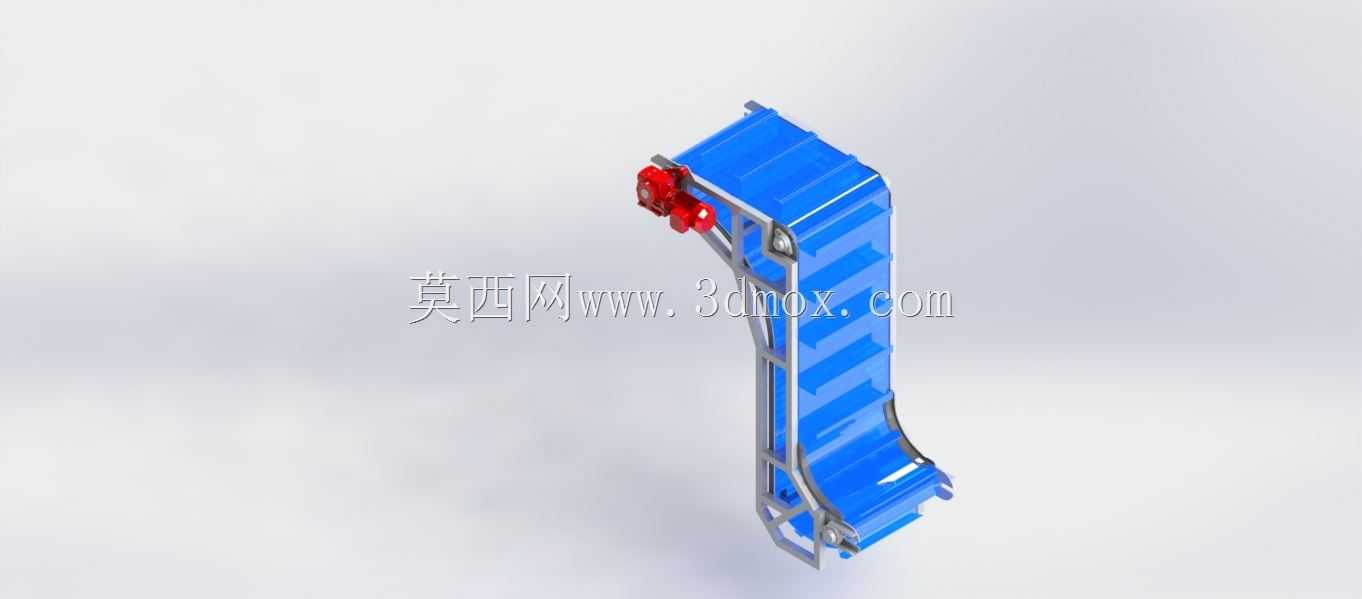

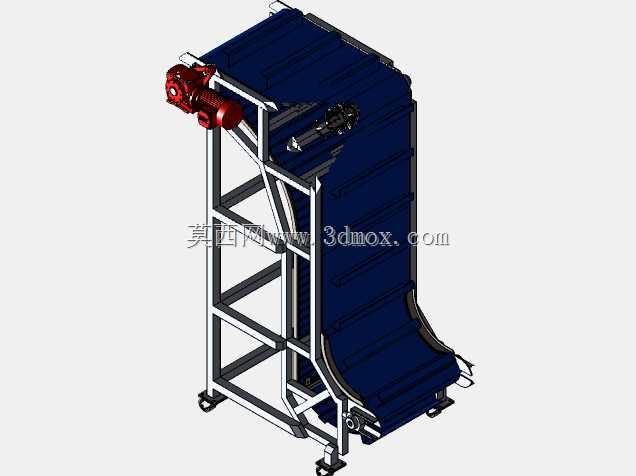

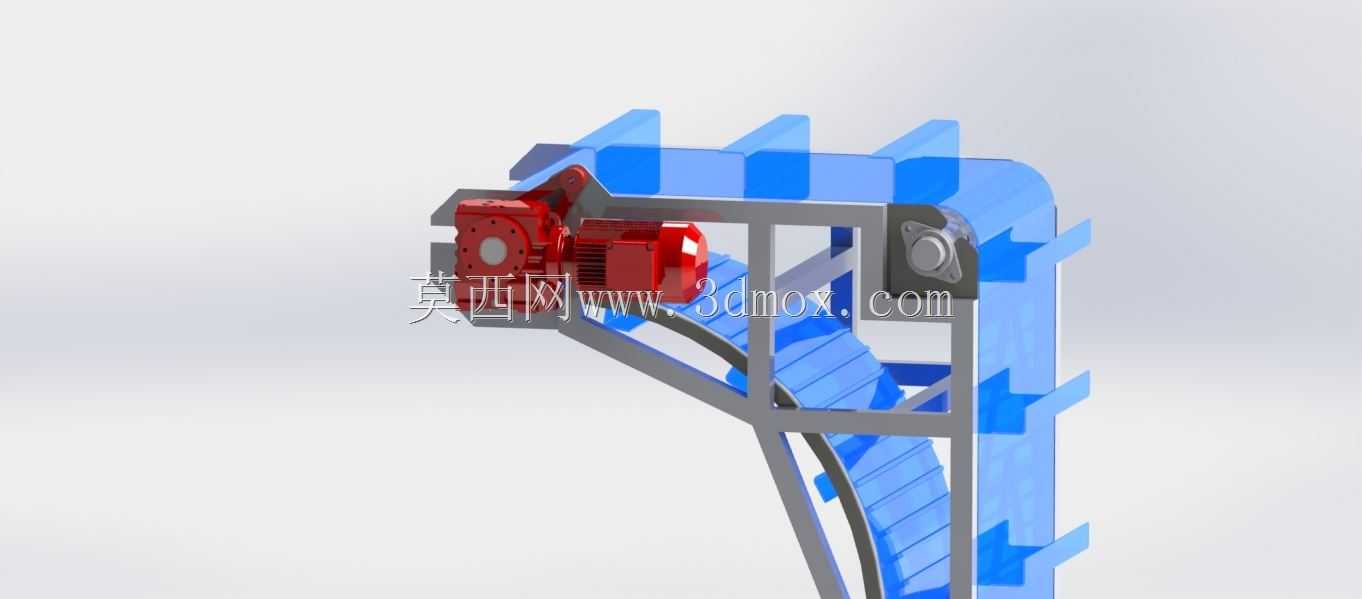

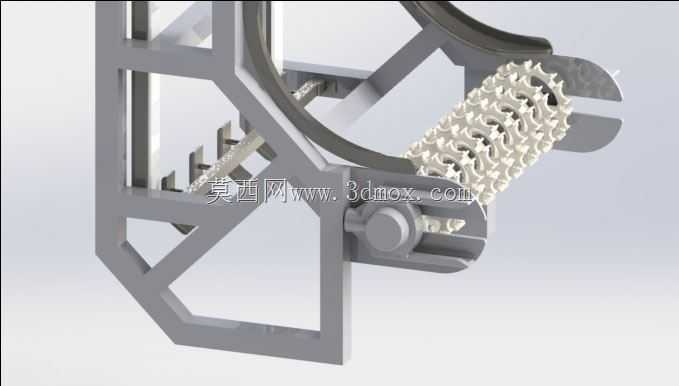

这款垂直输送结构主要面向食品加工生产场景的物料转序需求，可衔接不同高度的生产工位，解决车间内垂直方向的物料流转问题，适配烘焙、休闲食品、净菜加工等对卫生条件有明确要求的生产环节，能在有限的车间占地空间内完成低位到高位的物料输送，避免平面输送占用过多生产通道。设备采用C型弯折的输送路径设计，进料端位于低位水平段，可直接对接前端出料的生产设备，比如和面机、分选台、包装机的出料口，物料进入后随链板沿弧形弯折段抬升，到达高位水平段后可直接送入后端的烘干、冷却或者包装工位，整个输送路径无突兀拐点，链板运行过程中不会出现卡料、撒料的问题。从结构设计层面来看，机架采用桁架式方管焊接结构，弯折段的弧形支撑做了等曲率设计，保证链板在转弯抬升过程中始终保持平稳贴合，不会出现跳齿、跑偏的情况；驱动单元布置在低位水平段的侧方，采用直连减速驱动的方式，传动链路短，后期维护时不需要拆解过多结构即可完成检修。接触物料的输送链板采用超高分子量材质，本身具备不氧化、不粘附物料的特性，表面平整无卫生死角，日常生产结束后可直接用高压水枪冲洗，符合食品生产车间的卫生管控要求，不会出现物料残留滋生细菌的问题。设备的进料端水平段距安装地面高度为600mm，刚好匹配多数食品加工设备的常规出料高度，不需要额外做衔接过渡结构；高位出料端距安装地面高度为1800mm，可适配多数上层进料的生产设备进料口高度，安装时只需要保证机架底部的安装脚与地面水平固定，预留出驱动侧300mm的检修空间即可，不需要额外搭建复杂的支撑平台。链板的运行速度可根据前端生产线的节拍做适配调整，输送过程中物料不会出现相对滑动，对于易碎、易变形的食品类物料也能平稳输送，不会造成物料外观破损。机架的所有焊接位置都做了圆弧打磨处理，没有尖锐棱角，避免车间操作人员巡检时出现磕碰划伤，整体结构没有多余的外凸部件，外观整洁，适配洁净生产车间的设备布局要求。
