步进电机配套同步带轮安装组件结构

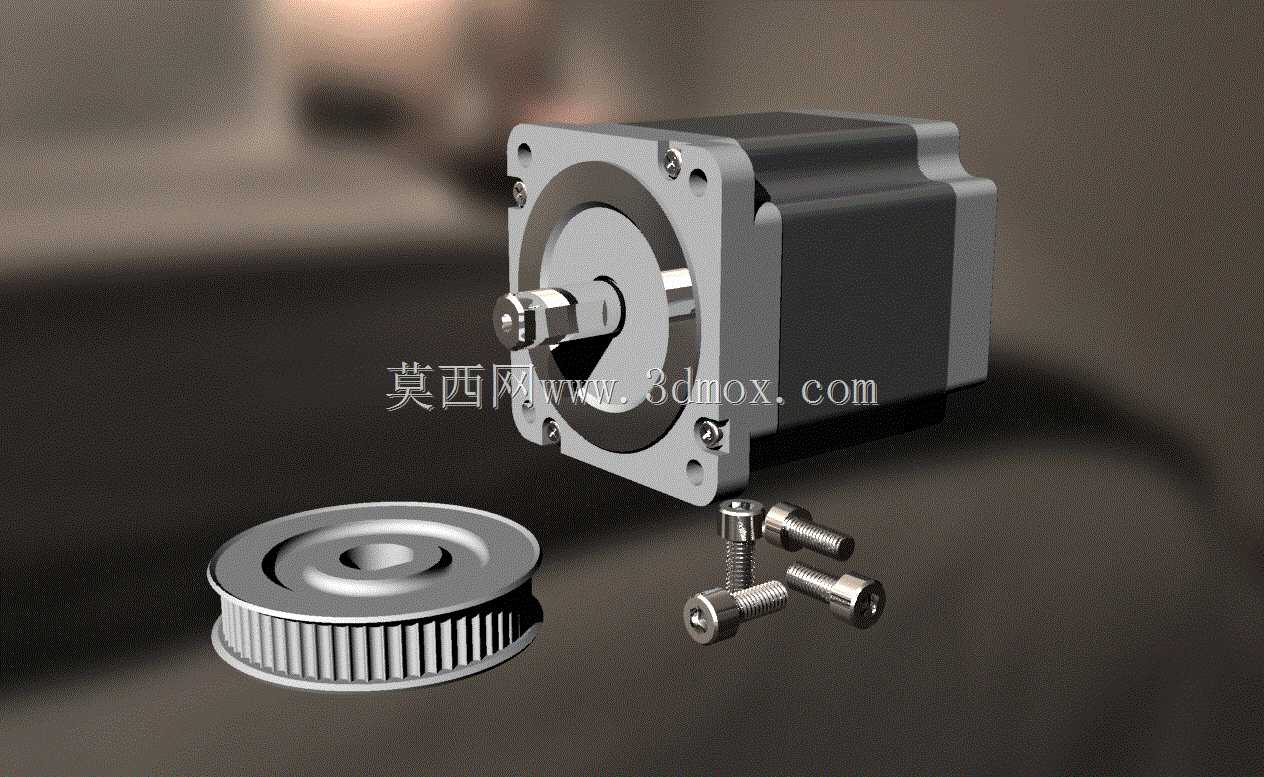

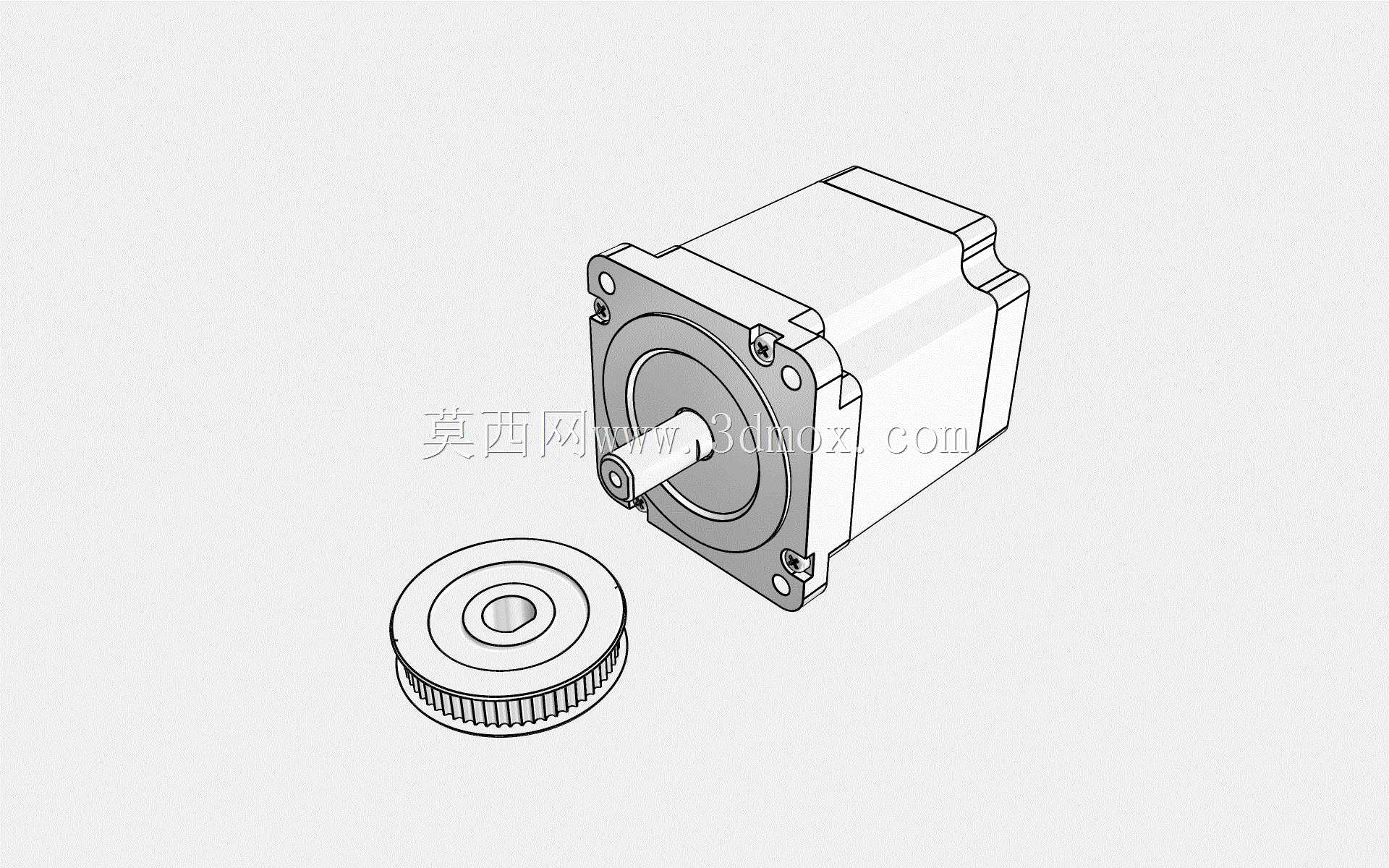

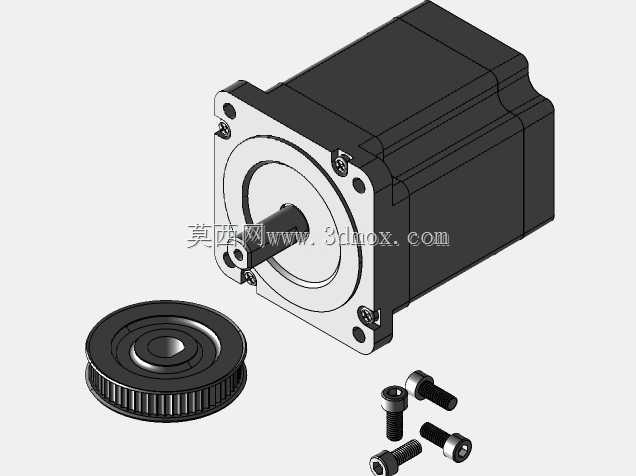

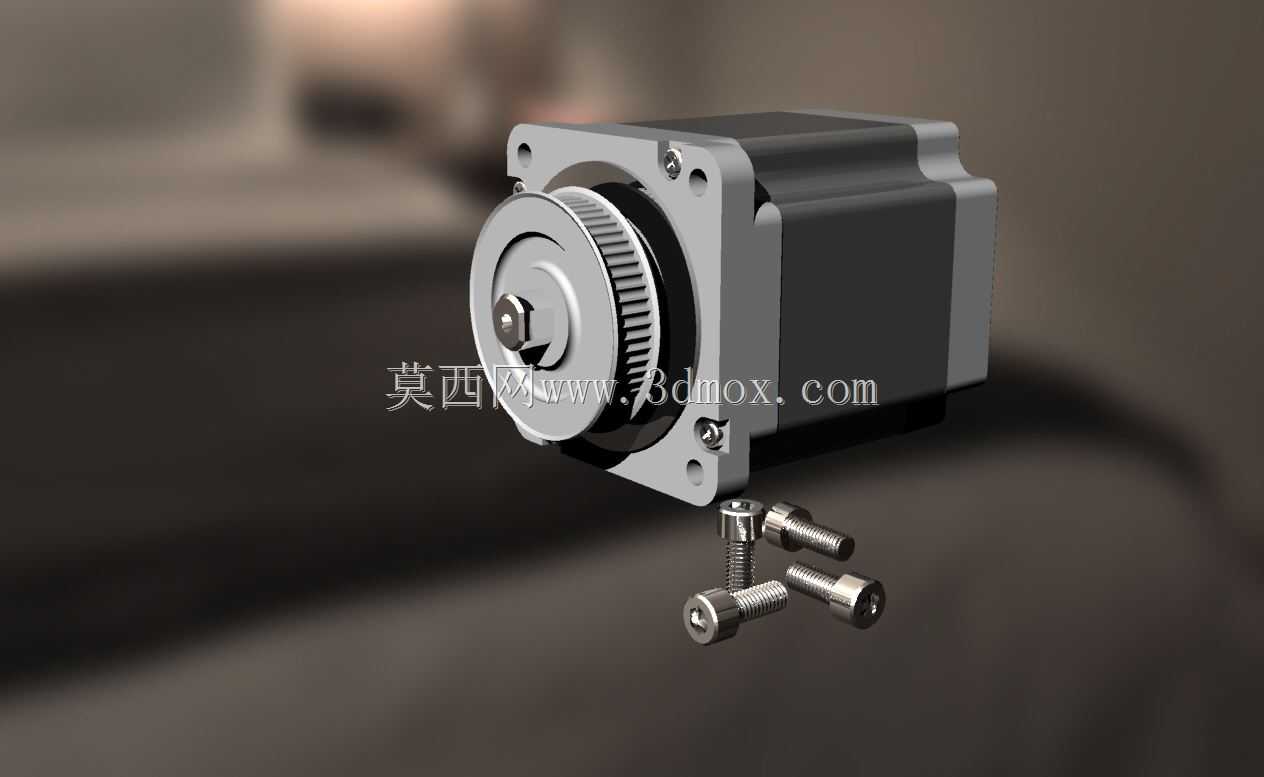

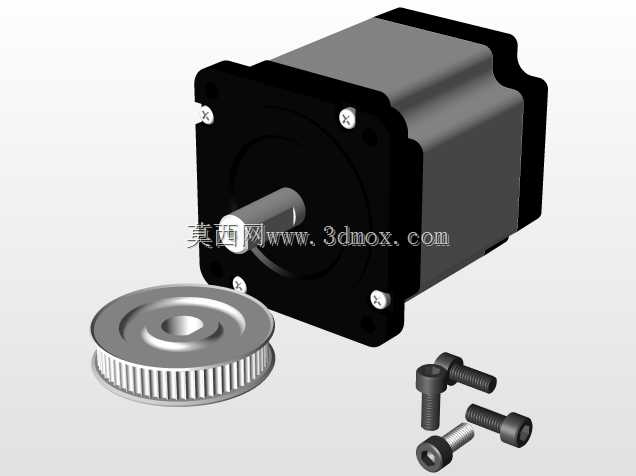

这套传动组件广泛应用于小型自动化传动场景中，常见于桌面型自动化输送工位、3D打印传动机构、小型数控进给单元、精密检测设备的动力传递环节，核心作用是将步进电机输出的旋转动力，通过同步啮合的方式无滑差传递给从动负载，相比普通平带传动具备精准的传动比，相比齿轮传动具备更低的运行噪音与更宽松的安装公差适配性，非常适合中低负载、需要精准定长传动的工位使用。组件包含方形法兰安装的步进电机本体、适配电机轴径的正时同步带轮、配套的内六角安装螺丝三个部分，设计时优先考虑了现场安装的便捷性与传动的稳定性：同步带轮采用带挡边的轮体结构，两侧凸起的挡边可以避免同步带在高速往复运行过程中出现跑偏脱带的问题，轮齿的齿形采用通用圆弧齿廓，和市面上主流的同步带齿形完全适配，啮合过程中齿面接触应力均匀，长时间运行不会出现过度磨损导致的传动间隙增大问题。带轮中心的轴孔采用D型切边设计，和步进电机输出轴的D型轴段完全贴合，配合紧定螺丝可以实现无间隙锁止，避免正反转切换过程中出现轴孔打滑丢步的问题。安装边界上，步进电机采用标准NEMA系列方形法兰安装尺寸，法兰端的四个安装孔位呈正方形分布，可直接适配市面上通用的电机安装支架、设备安装面板的预留孔位，不需要额外做转接加工；配套的内六角螺丝包含电机安装固定螺丝与带轮紧定螺丝两类，长度规格完全匹配对应安装孔的深度，不会出现螺丝过长顶触内部绕组、或是螺丝过短锁固力不足的问题。设计过程中充分考虑了日常维护的便利性，带轮的拆卸不需要专用拉马工具，松开紧定螺丝即可沿轴向轻松取出，同步带的张紧调整可以通过微调电机安装位置实现，不需要额外增加张紧轮结构，能有效压缩整套传动机构的整体占用空间，适配紧凑布局的设备内部安装需求。轮体采用轻量化结构设计，在保证轮齿强度与安装刚性的前提下尽可能降低自身转动惯量，减少步进电机启停过程中的惯性负载，提升电机动态响应性能，让传动过程更加平稳顺畅。
