M72摩托车传动轴总成结构设计

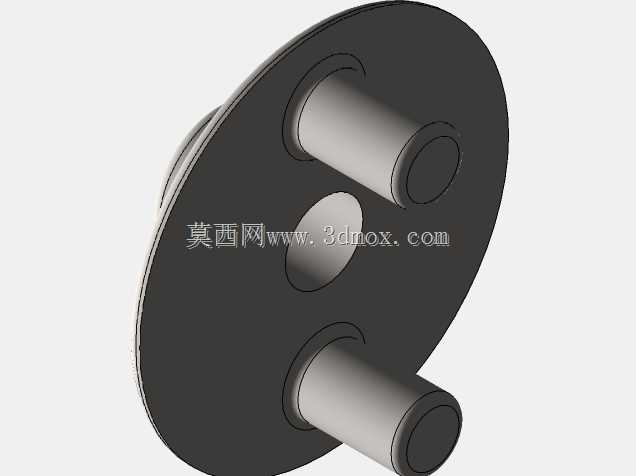

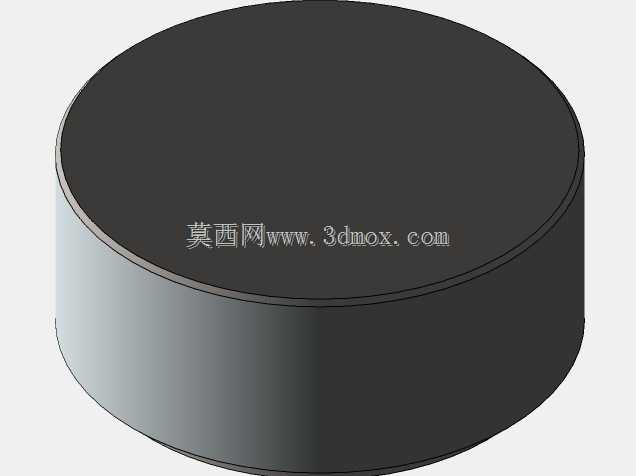

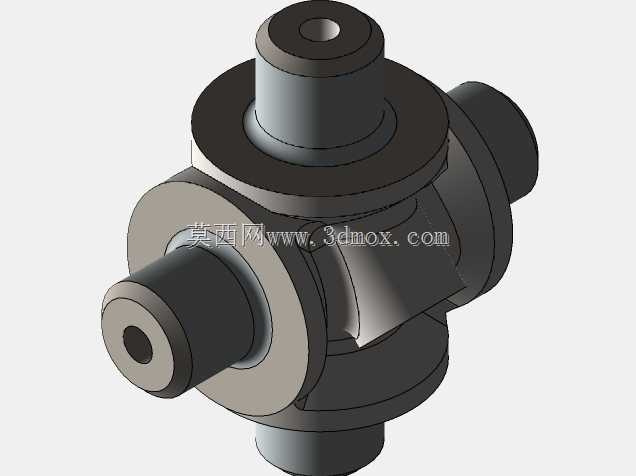

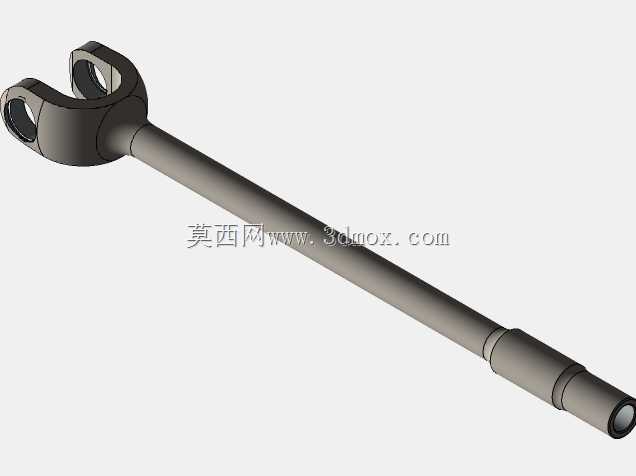

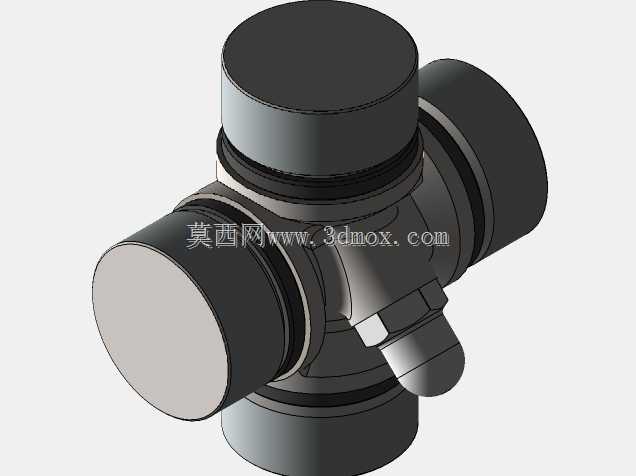

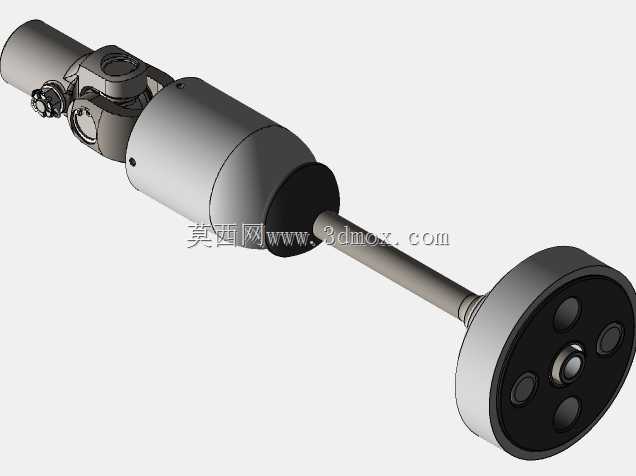

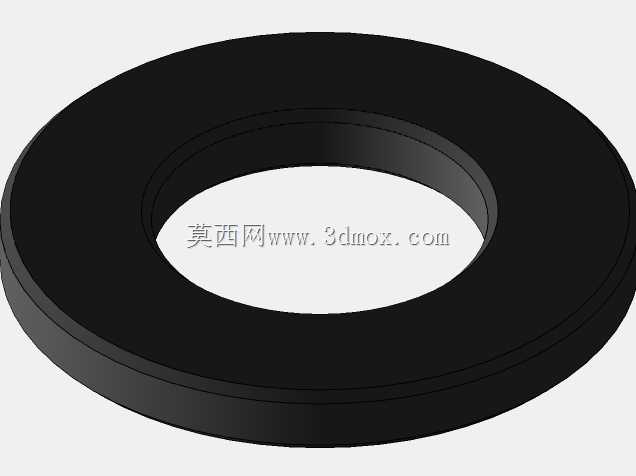

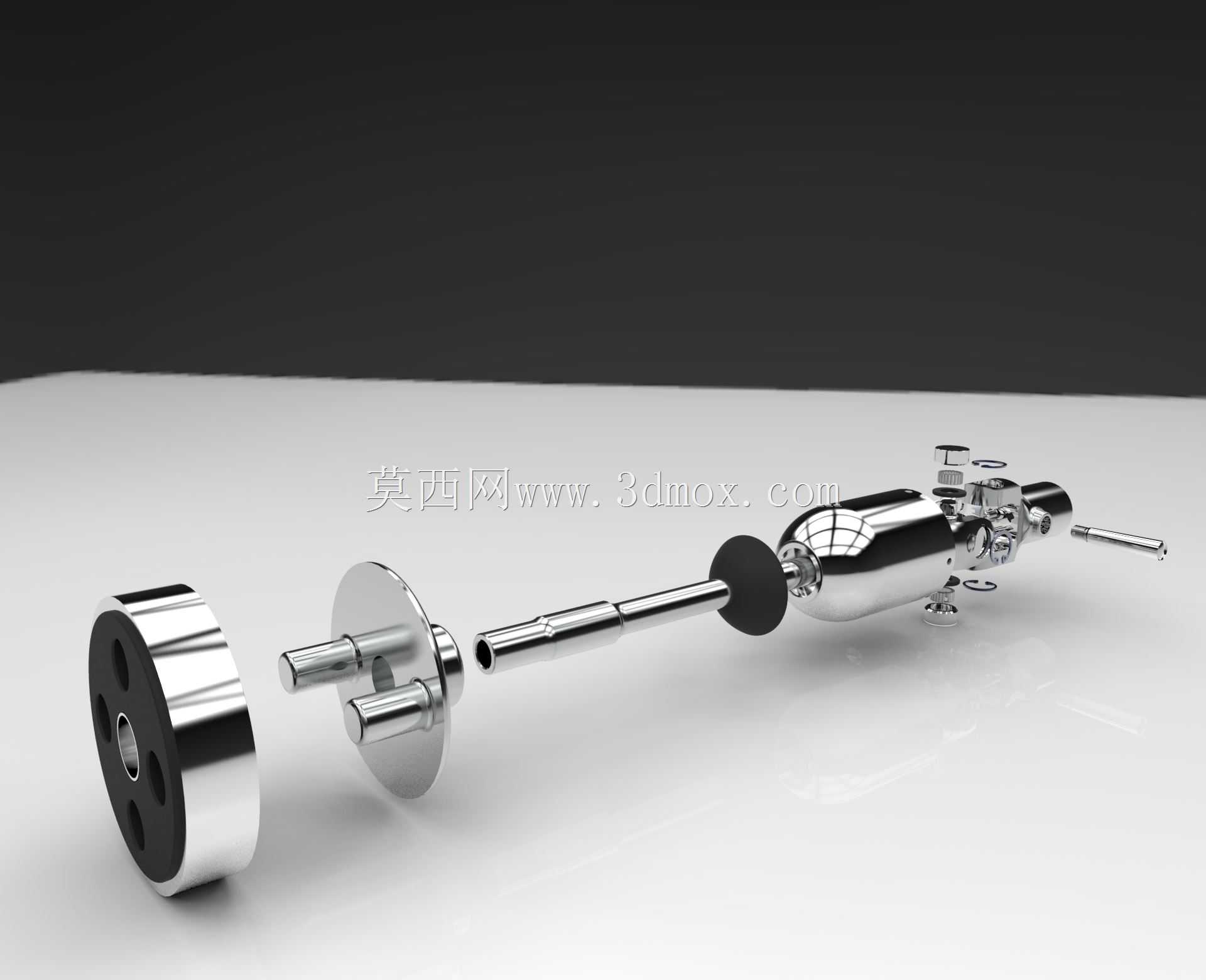

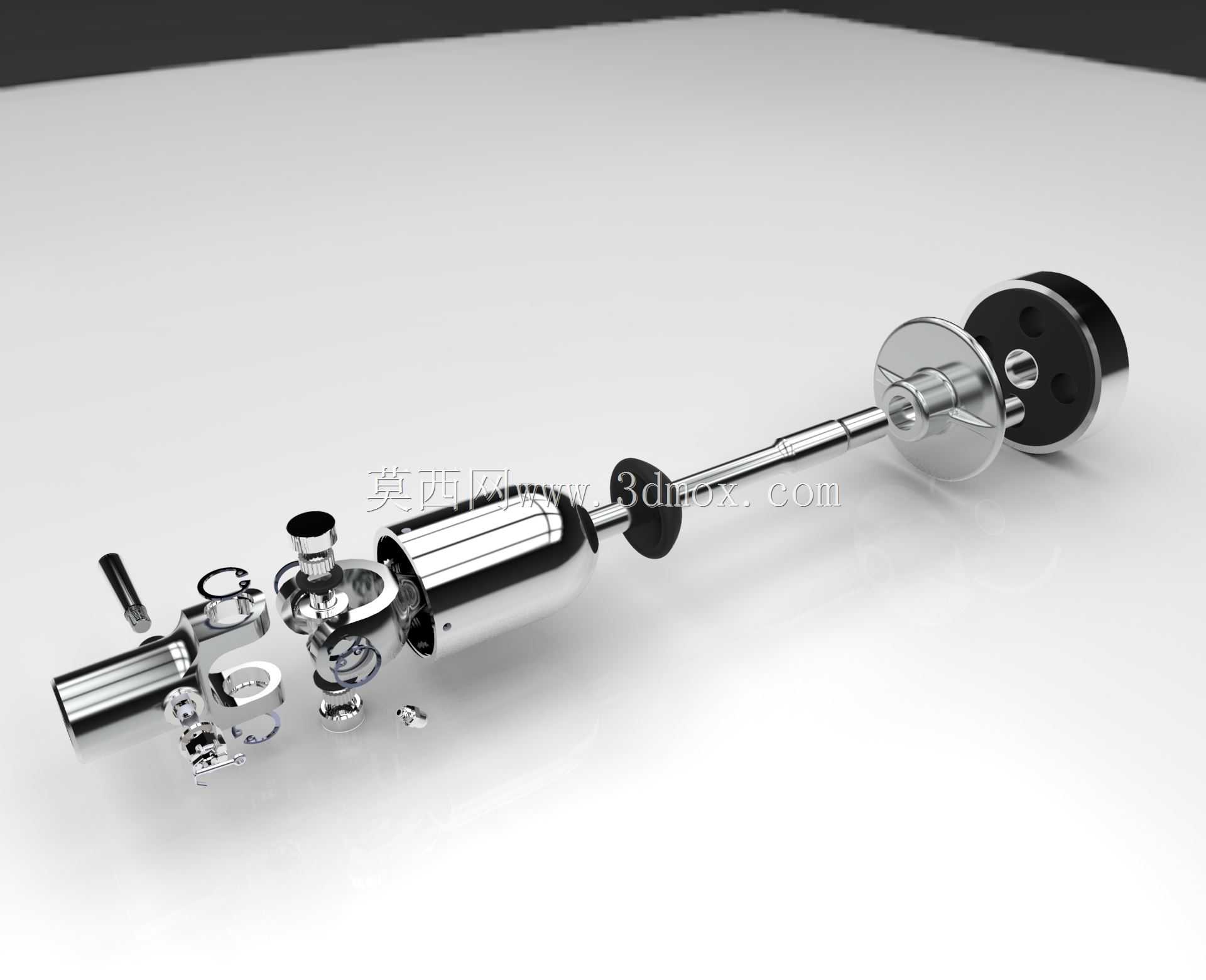

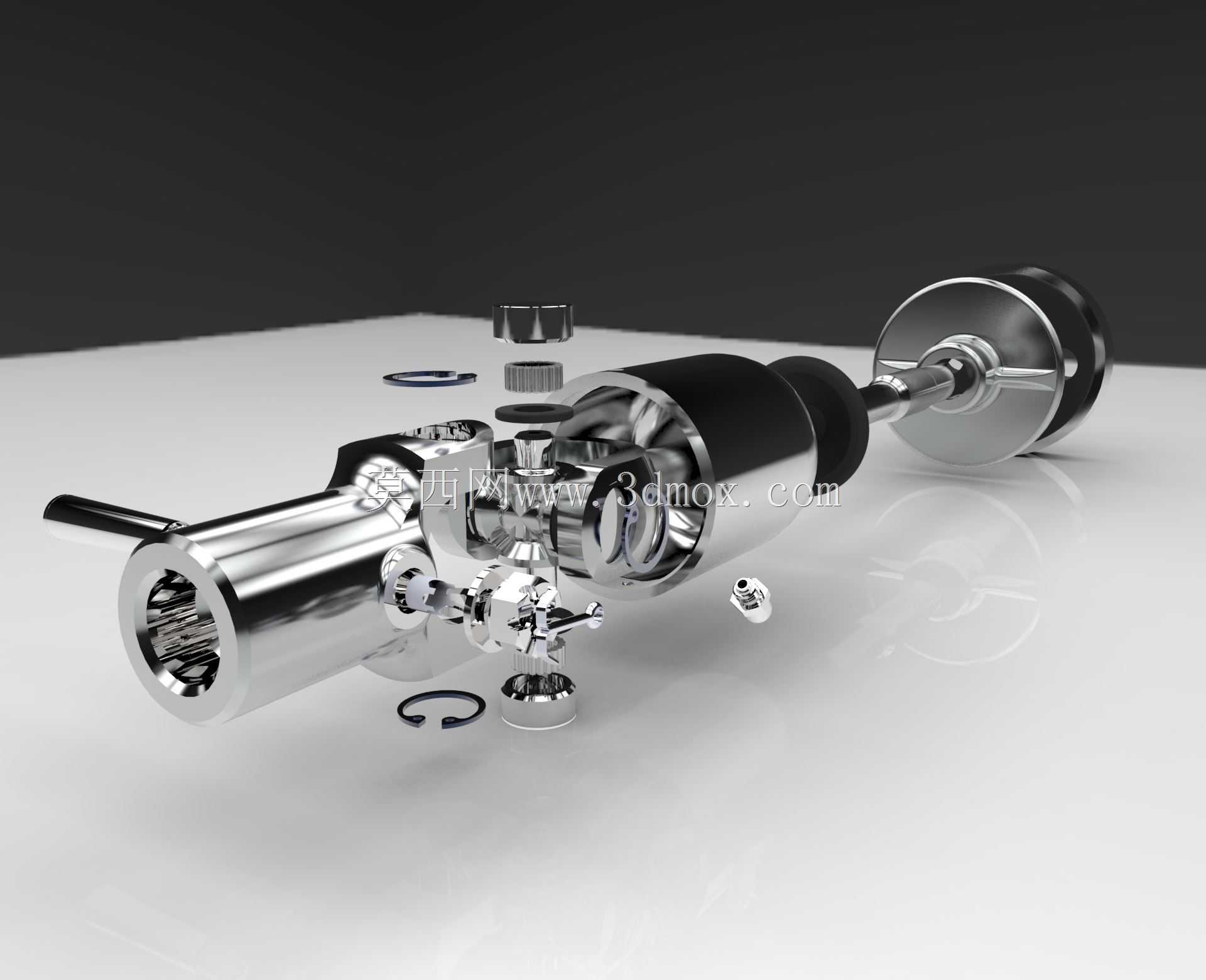

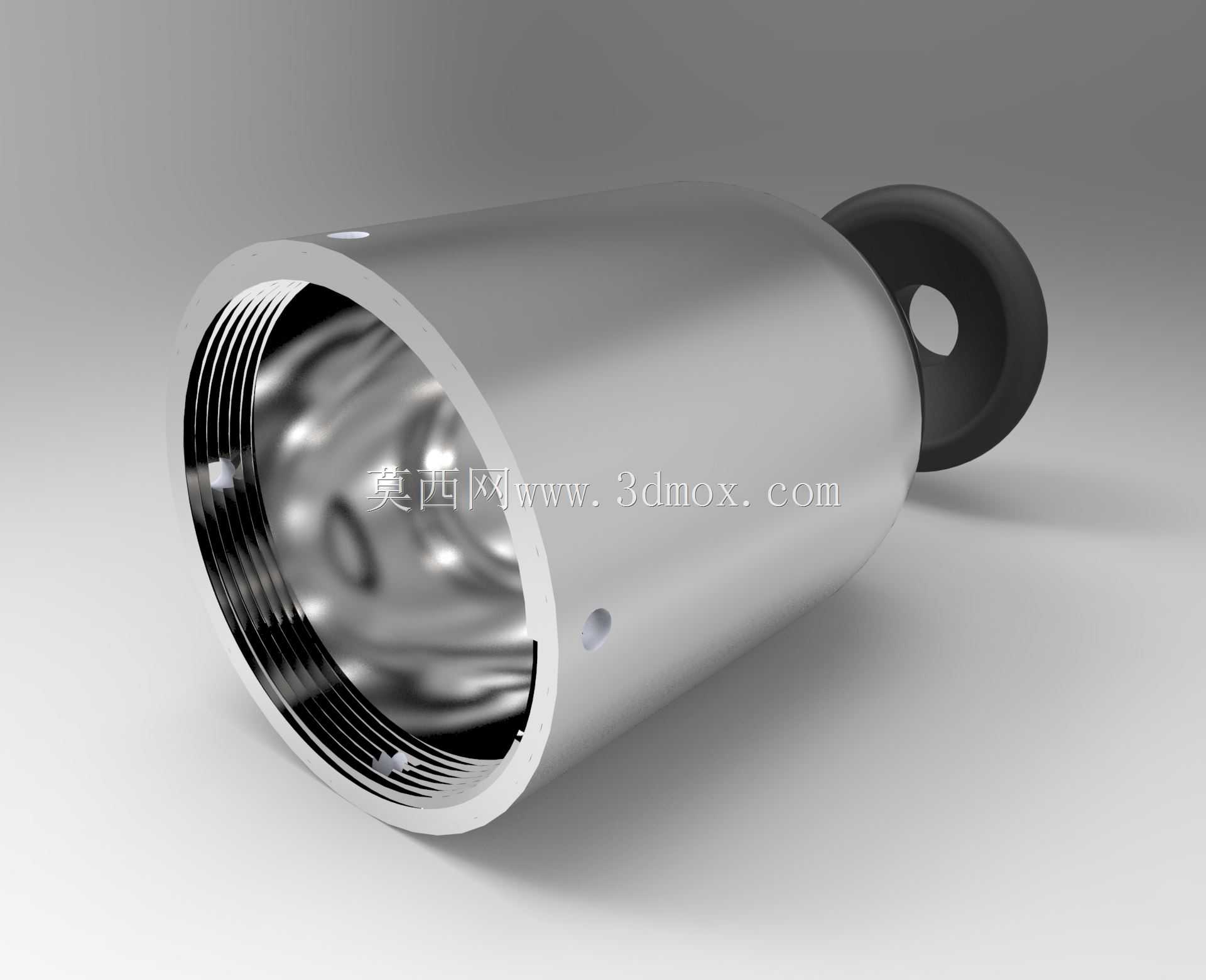

在摩托车传动系统的设计场景中，传动轴作为替代链条传动的核心部件，主要承担将发动机输出扭矩稳定传递至后轮的功能，相较于链条传动，其具备维护周期长、传动效率受环境影响小、高速运转下无松弛跳齿风险的特点，多用于大排量巡航类、经典复古类摩托车型的动力传输布局。这套传动轴总成的设计思路围绕同轴度精度控制展开，从拆解结构来看，总成包含花键连接轴段、万向节十字轴组件、缓冲橡胶阻尼块、末端连接法兰、轴承支撑位几个核心部分，各部件的配合公差直接影响传动过程中的振动抑制效果。设计时首先确定安装边界：轴体总长度适配M72车型车架后段与后轮轮毂的轴向间距，花键段的模数与发动机输出端花键套完全匹配，保证扭矩传递过程中无旷量，万向节的偏转角度预留了后轮随悬架上下跳动时的位移补偿量，避免车辆经过颠簸路面时轴体出现卡滞或应力集中断裂的问题。从功能特性上看，总成中段的滑动花键结构可补偿轴体在传动过程中因热胀冷缩、悬架形变产生的轴向尺寸变化，两端的橡胶阻尼块用于吸收发动机输出端的扭矩脉冲，降低传动过程中传递至车架的振动，提升骑行过程中的平顺性。外形尺寸方面，轴体主体采用变径设计，靠近万向节的轴段直径更大，用于承受起步、急加速时的峰值扭矩，靠近末端法兰的轴段预留了轴承安装位，与后轮轮毂的轴承座配合时，径向跳动公差控制在0.02mm以内，保证高速转动时的动平衡精度。在实际装配场景中，这套总成的安装无需对车架原有安装位进行二次修改，各连接点的螺栓孔位与原厂设计完全对齐，花键部位涂抹润滑脂后即可完成对接，日常使用中仅需定期检查万向节防尘套的完整性，补充润滑脂即可维持长期稳定运行。对于结构设计从业者而言，这套模型完整还原了传动轴总成的所有配合细节，可直接用于摩托车传动系统的结构参考、改装方案的验证，也可作为机械传动课程中轴类部件设计的教学参考案例，拆解后的各零件独立建模，可单独导出用于有限元应力分析，验证不同扭矩工况下轴体、万向节部件的应力分布，为后续的轻量化优化设计提供基础参考。
