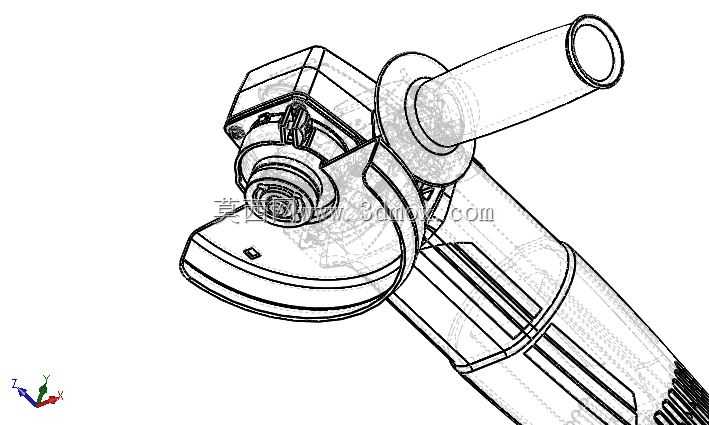

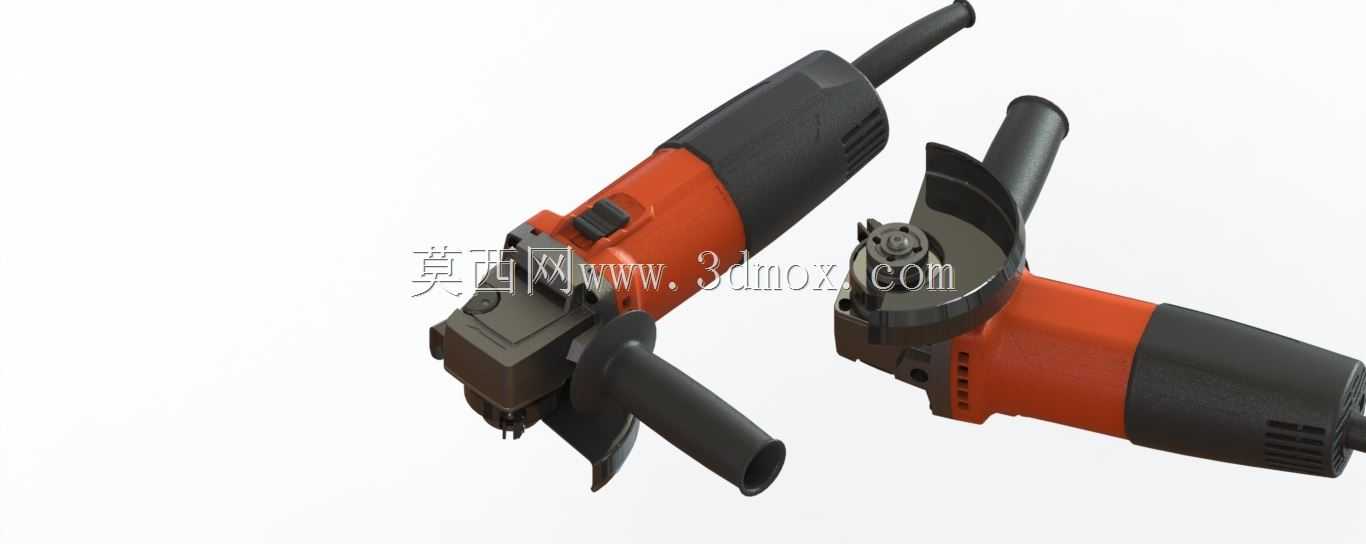

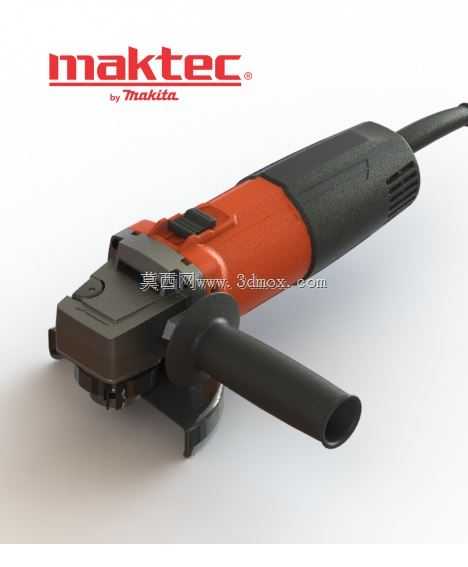

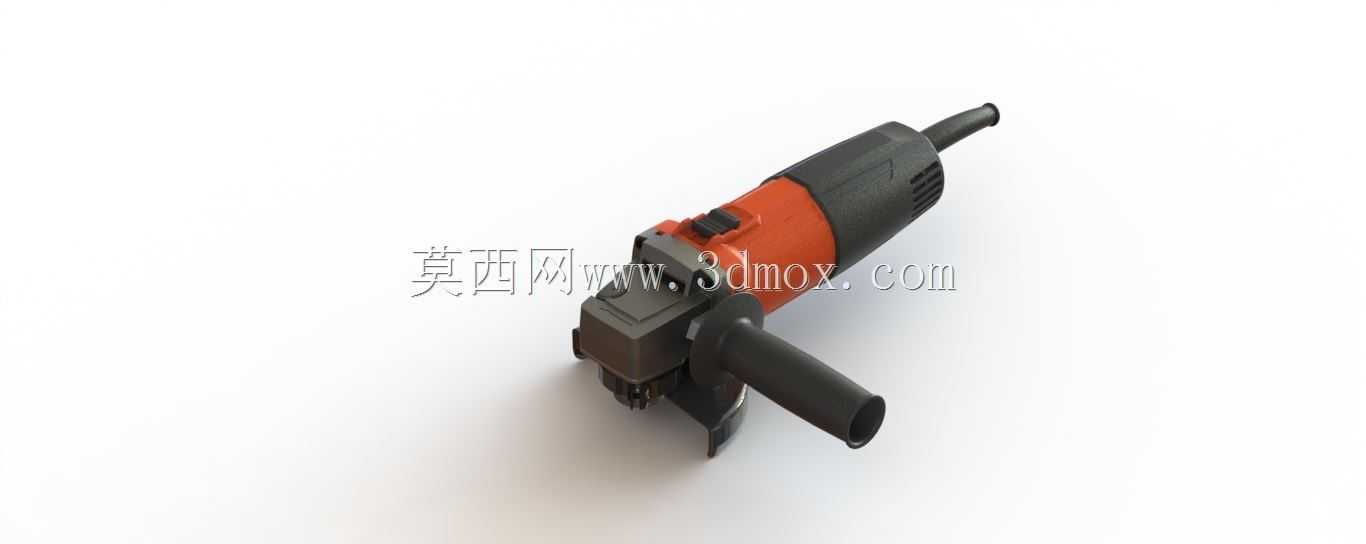

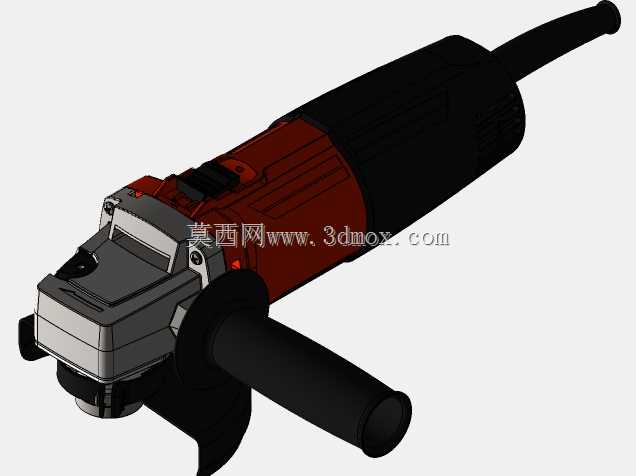

牧科MT90角向研磨机结构三维建模

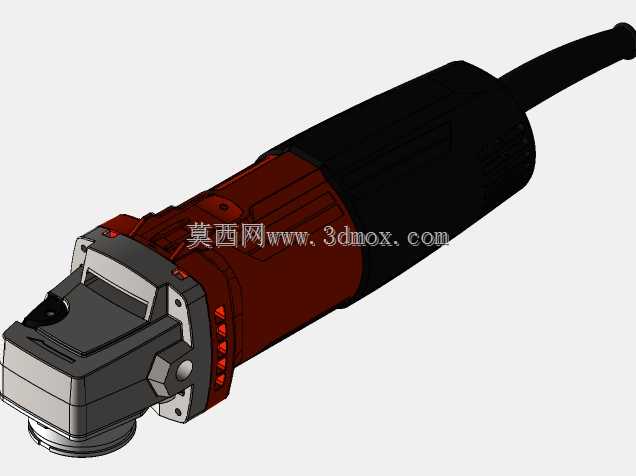

这款手持角向研磨机的三维建模完全还原了实体设备的结构逻辑，建模过程中优先考虑了实际工况下的操作边界与装配关系。从应用场景来看，这类设备广泛覆盖金属构件打磨、焊缝余高磨削、型材切割、石材倒角等作业场景，在五金加工、现场安装、设备维保、家装施工等领域都是高频使用的手持电动工具，建模时需要兼顾握持手感对应的人机尺寸与功能部件的运动干涉校验。

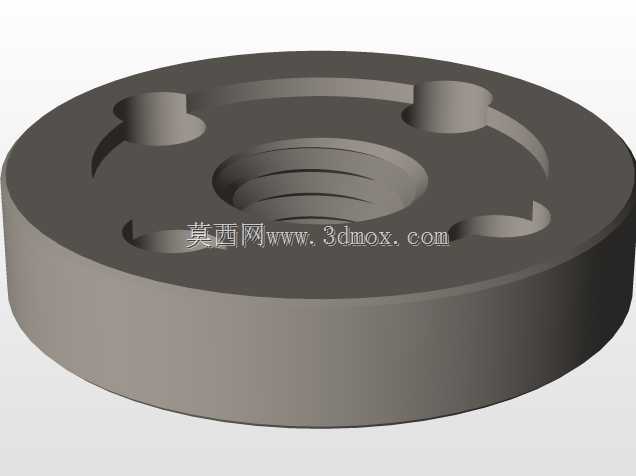

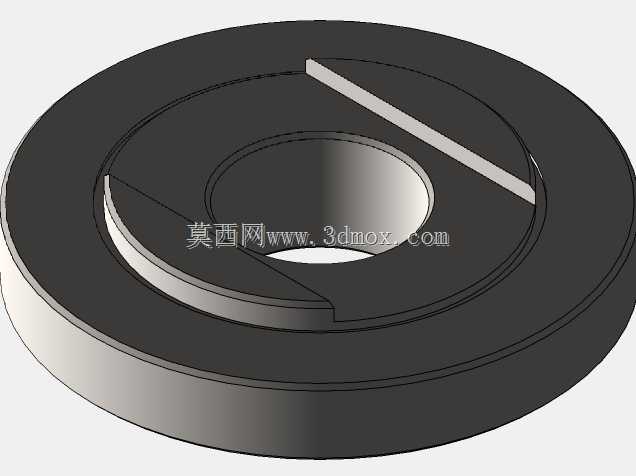

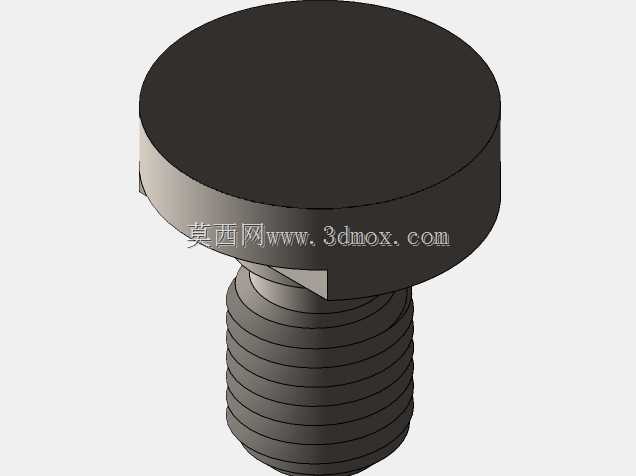

设备实际用途集中在100mm直径砂轮片的适配作业上，可支持4英寸规格的各类磨片、切割片、抛光片换装，输出轴的螺纹规格、锁紧结构的尺寸完全匹配市面通用耗材，建模时特意还原了主轴锁止按钮的位置与按压行程，确保虚拟装配时磨片拆装的动作逻辑和实体设备一致。机身的辅助手柄采用螺纹连接结构，可根据操作习惯在左右两侧切换安装位，对应不同作业角度下的握持需求，避免操作时手腕处于非自然受力姿态。

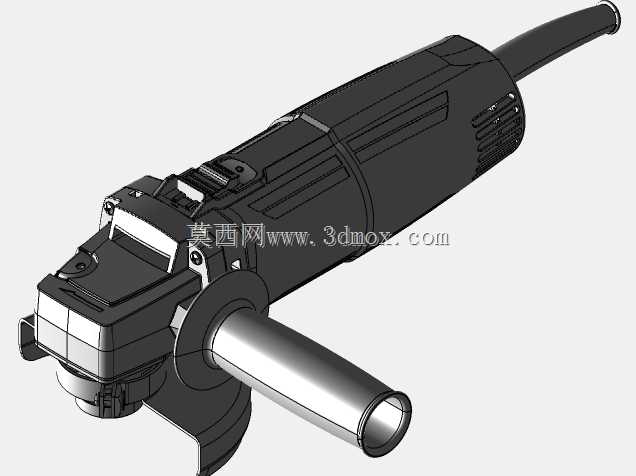

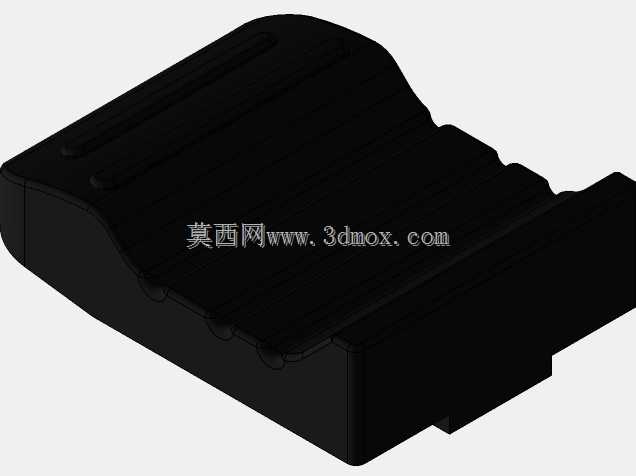

产品功能特性上，机身尾部的电源线出线位置做了防弯折的护套结构建模，模拟实际使用中频繁拖拽、弯折电源线时的防护结构；机身中部的开关采用拨杆式结构，位置处于握持时拇指可自然触碰的区域，开关的防滑纹理、拨动手感对应的行程间隙都在模型中做了还原；电机散热的进风、出风槽位置对应内部定子转子的散热风道，建模时保留了格栅的倾斜角度，避免散热气流被结构遮挡。

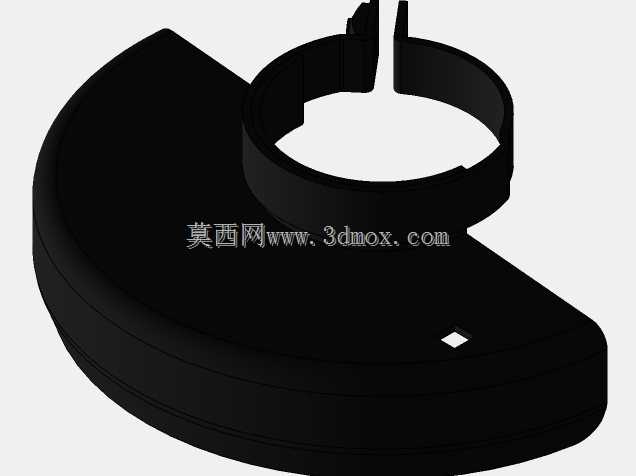

设计思路层面，整机采用分段式壳体结构，前半段齿轮箱为金属材质对应的壁厚、加强筋结构，后半段电机舱与握持区为绝缘工程塑料材质，两种材质的衔接位置做了止口定位结构，确保装配时的同轴度；头壳部分的砂轮防护罩采用快拆锁紧结构，可根据切割、打磨的不同作业方向调整防护罩角度，防护罩的厚度、覆盖范围符合手持电动工具的安全防护要求，建模时校验了防护罩与砂轮片、输出轴法兰的间隙，确保旋转过程中无剐蹭。

外形尺寸与安装边界上，整机长度控制在单手握持加辅助手柄支撑的合理区间，握持区的直径符合成年男性手掌抓握的人机尺寸，头壳部分的外径尺寸确保砂轮片安装后，设备可伸入狭窄的构件间隙作业；辅助手柄安装后的横向宽度预留了戴劳保手套操作的空间，不会出现握持时手指与机身干涉的情况；机身底部的平面度做了校验，确保设备平放时不会倾倒，对应临时放置的稳定性需求。建模过程中所有配合面的公差预留都按照手持电动工具的行业标准设定，装配关系完全符合实际生产的装配流程，可直接用于产品结构展示、操作培训课件制作、虚拟装配仿真等场景。
