双层编织金属丝网结构三维设计

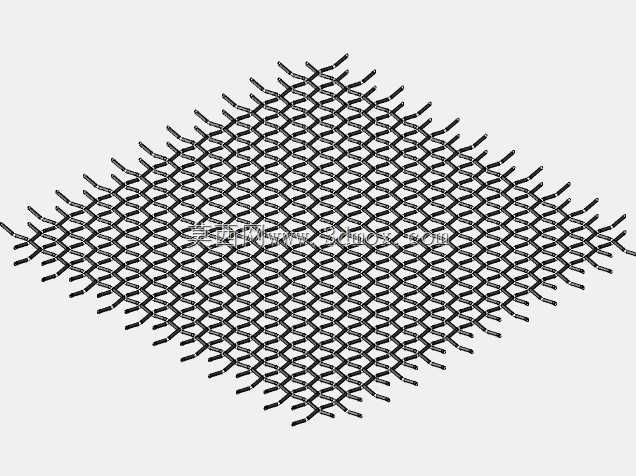

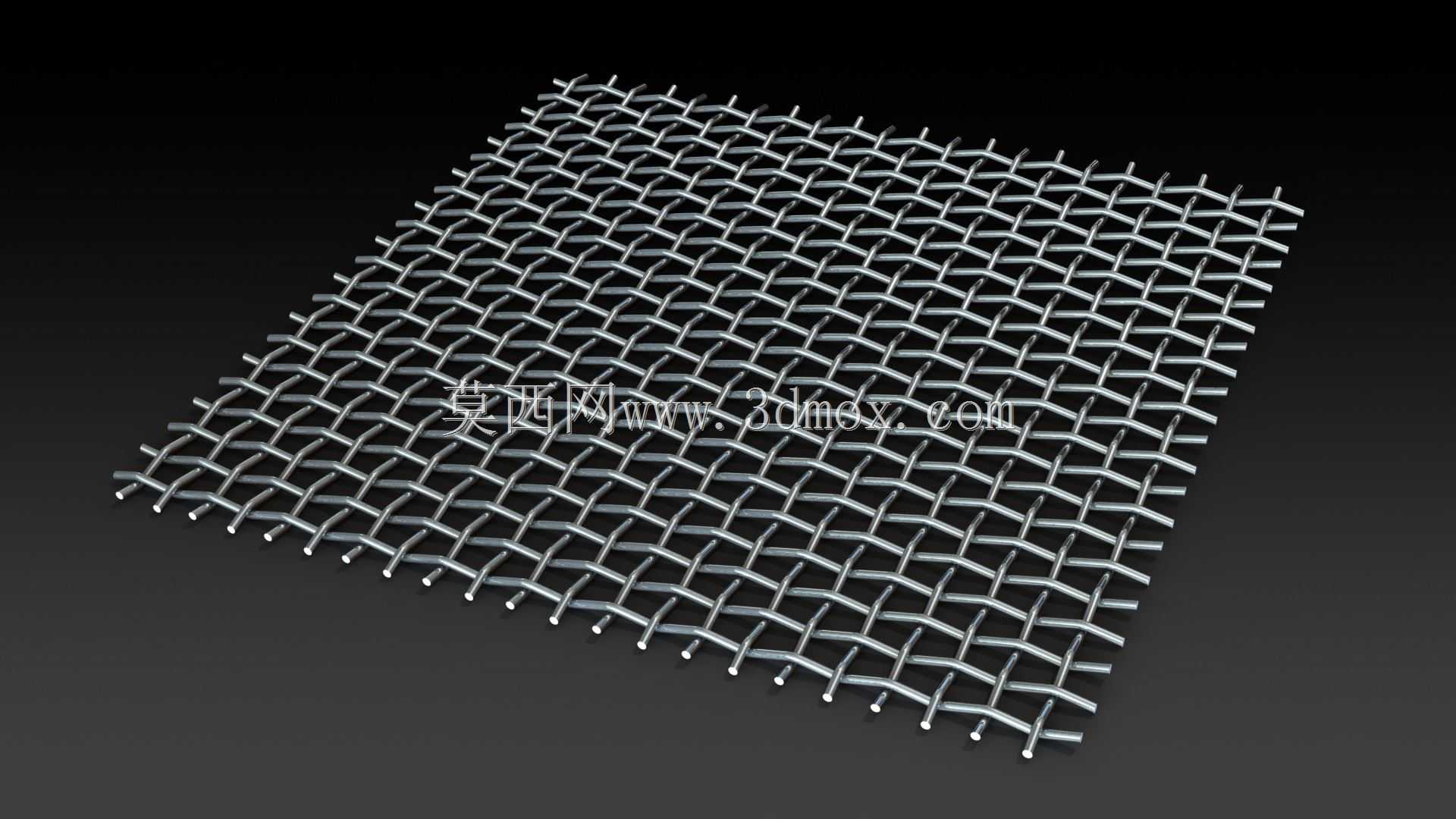

在矿山筛分、物料分级、流体过滤、设备安全防护等多个工程场景中，金属编织网都是应用频次极高的基础构件，这类构件的建模精度会直接影响后续整机装配的干涉检查、筛分效率仿真以及防护结构的受力验算结果。本次设计的双层编织钢丝网，采用经纬交错的压弯编织工艺，单根钢丝直径设定为2mm，相邻平行钢丝的中心间距为10mm，双层编织叠合后整体网面厚度为4mm，网面边缘预留了3mm的平直压边段，可直接适配框架压条安装、焊接固定两种常见的装配方式，安装时无需额外对网边做裁切打磨处理，能有效减少现场装配的工序耗时。从设计逻辑来看，双层编织结构相比单层编织网，首先提升了网面的整体抗冲击性能，在矿石筛分、重型物料输送防护场景中，能承受更大粒径物料的冲击载荷，避免单根钢丝断裂后出现大面积网面破损的问题；其次双层交错的网孔形成了非直通的过滤通道，在流体过滤、细颗粒分级场景中，能在保证通流面积的前提下提升拦截精度，减少大粒径颗粒透筛的概率。建模过程中优先还原了钢丝编织位置的压弯弧度，每根经纬钢丝的交叉位置都做了贴合约束，没有出现结构穿模的问题，网面的丝材走向完全贴合实际编织工艺的成型轨迹，可直接导入有限元分析软件做网面受力变形仿真，也能用于设备整体装配的可视化展示，帮助设计人员提前预判网面安装后与周边机架、物料导流结构的位置关系，避免出现安装间隙过大、网面张紧度不足的设计问题。在实际设备选型匹配时，该规格的钢丝网可适配振动筛的筛面层、设备传动部位的安全防护罩、液压系统的进油口过滤组件、建筑施工的临边防护网等多种安装位置，网面的丝径、间距参数可根据实际工况的载荷、筛分粒径要求做参数化调整，当前建模的参数基准针对中载筛分、常规防护场景做了优化，平衡了网面的结构强度与通透率，不会出现因网面过厚导致物料卡堵、通流效率下降的问题，也不会因丝径过细导致使用寿命达不到工况要求。
