带引出线方形步进电机结构设计

这款步进电机是开环控制运动系统中的核心动力执行元件，广泛应用在自动化生产线点位输送、3D打印进给轴驱动、小型数控机床进给传动、智能装备工位切换、电子元器件贴装位移、包装机械送料机构等需要精准角度控制、低速大扭矩输出的工业场景中，能够将电脉冲信号直接转化为对应角位移输出，无需额外的位置反馈元件即可实现固定步距的精准转动，适配各类对位置控制精度有基础要求、成本控制较为严格的自动化设备场景。

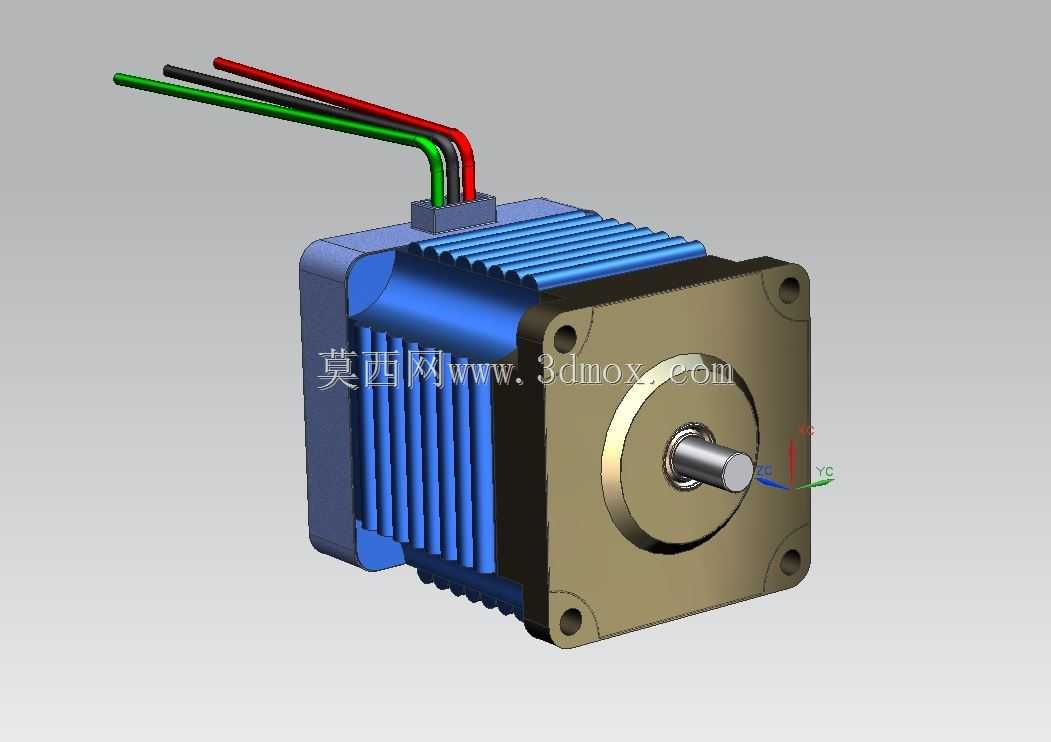

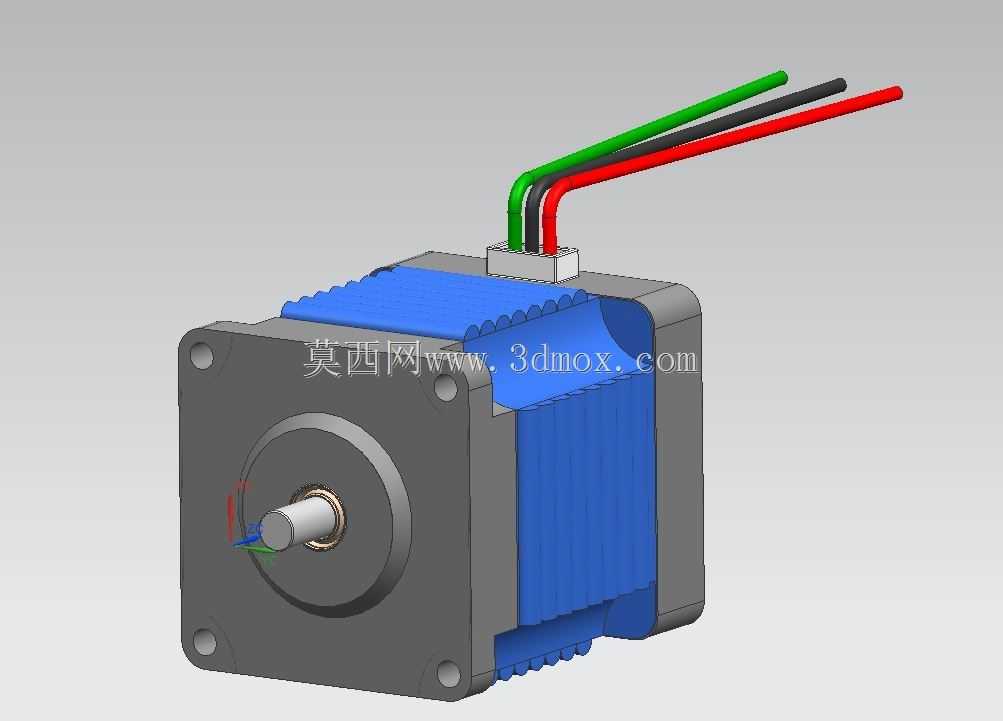

从产品功能特性来看，该款步进电机采用方形机座结构设计，前端预留标准安装法兰面，四个角位设置沉头安装孔，可直接通过螺栓固定在设备安装基板上，安装边界清晰，无需额外设计定制转接板即可适配多数常规自动化设备的安装位；输出轴采用单出轴设计，轴端预留键槽结构，可通过联轴器、同步带轮或者齿轮直接对接负载端，传动连接方式灵活，能够适配不同传动结构的安装需求。电机顶部引出三根不同颜色的动力线，分别对应不同的绕组接线端，接线时可通过线色快速区分相序，大幅降低现场接线的错接概率，提升设备装配的接线效率。

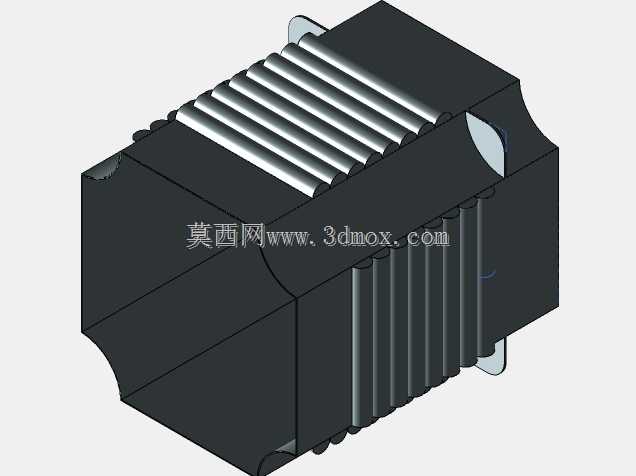

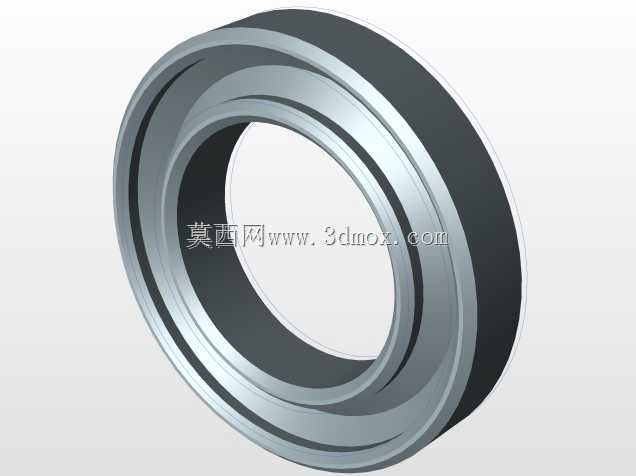

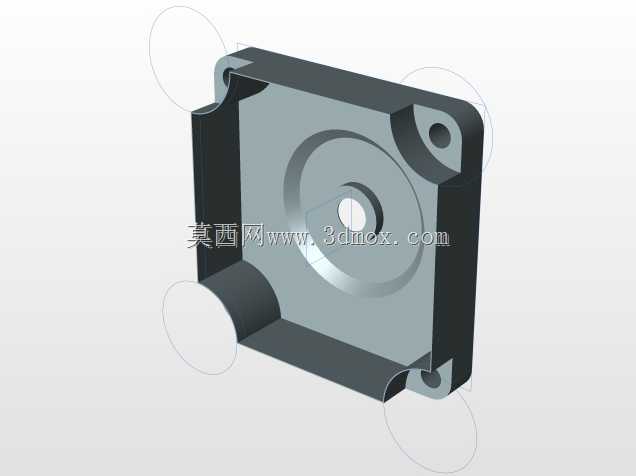

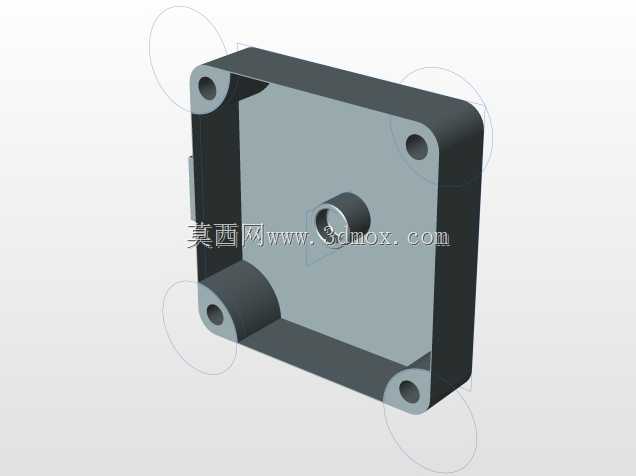

在设计思路上，这款电机的外壳结构充分考虑了散热与结构强度的平衡，机壳外侧设置平行排布的散热筋结构，能够在电机持续运行过程中增大外壳与空气的接触面积，加快绕组产生热量的散出，避免长时间运行出现过热退磁的问题，保障电机输出扭矩的稳定性；端盖与机壳采用止口定位配合的装配结构，能够保证前后轴承的同轴度，降低电机高速转动时的径向跳动，提升输出轴的运转稳定性，减少运行过程中的振动与噪音。绕组部分采用分层排布的嵌线设计，能够在有限的机壳空间内提升绕组的槽满率，在相同体积下提升电机的输出扭矩，适配小安装空间下的大动力需求。

从安装边界来看，这款方形机座的步进电机安装孔位遵循行业通用的安装尺寸规范，输出轴伸出长度、轴径尺寸均匹配常规的传动连接件规格，安装时仅需预留对应机座边长的方形安装空间，以及引出线的弯折走线空间即可完成布置，无需在设备结构上预留额外的避让空间，能够大幅降低设备整体结构的设计难度，缩短自动化设备的开发周期。电机整体结构紧凑，外壳棱角做了小圆弧过渡处理，装配过程中不会出现锐边划伤操作人员的问题，兼顾了结构实用性与装配安全性。
