MAC10型冲锋枪精细三维结构设计

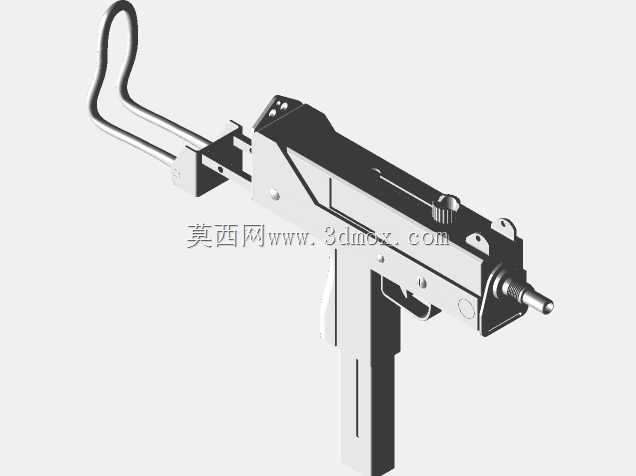

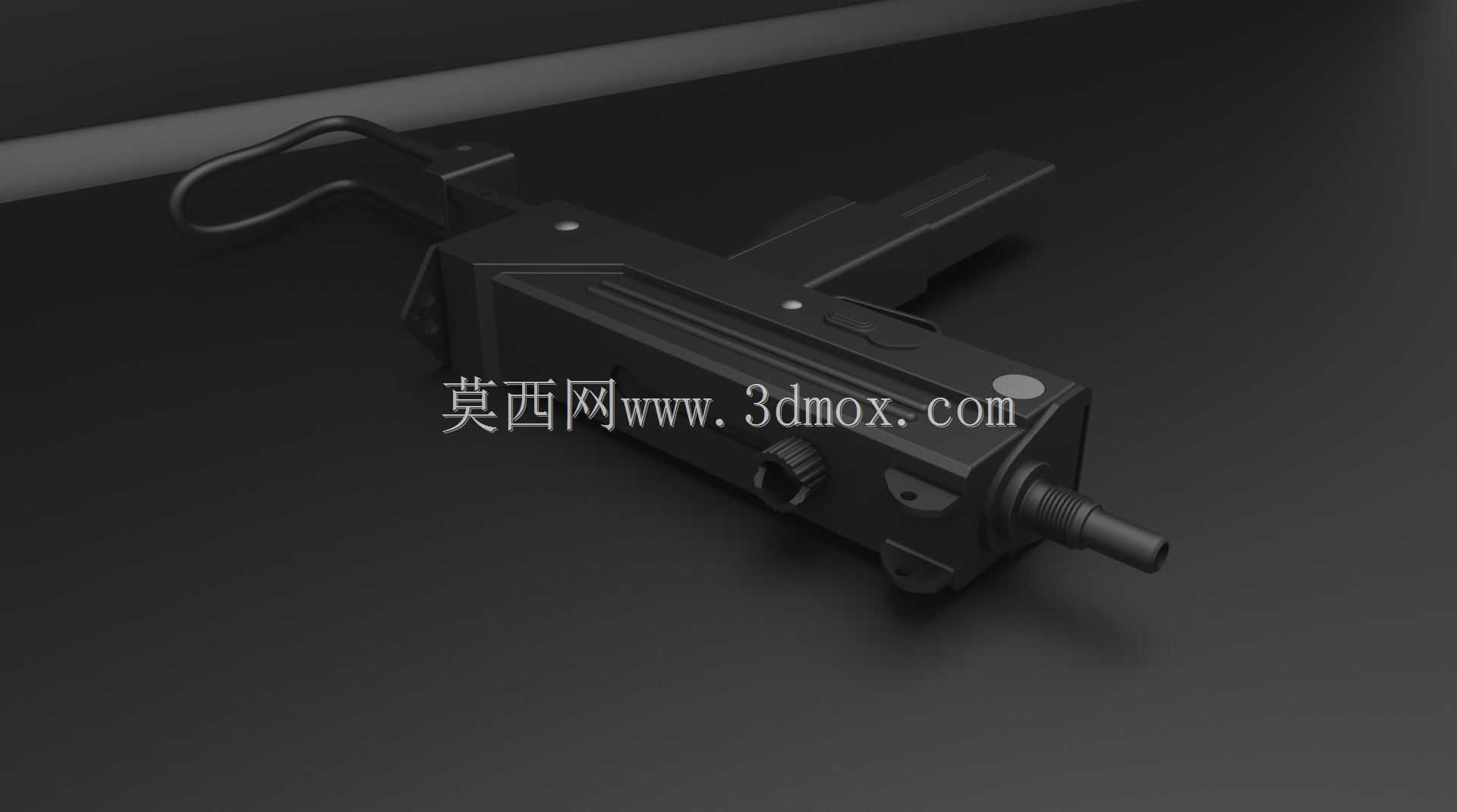

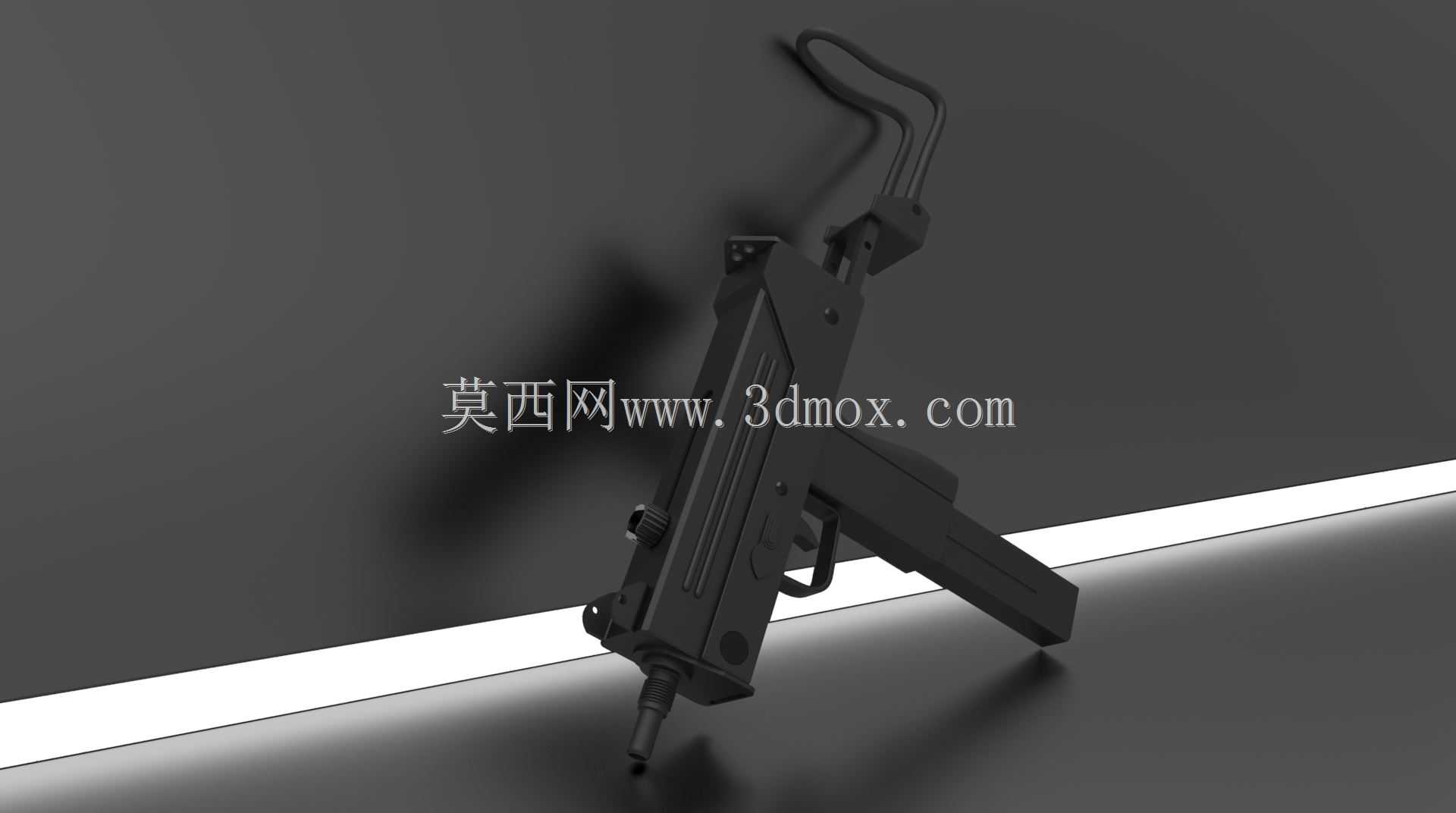

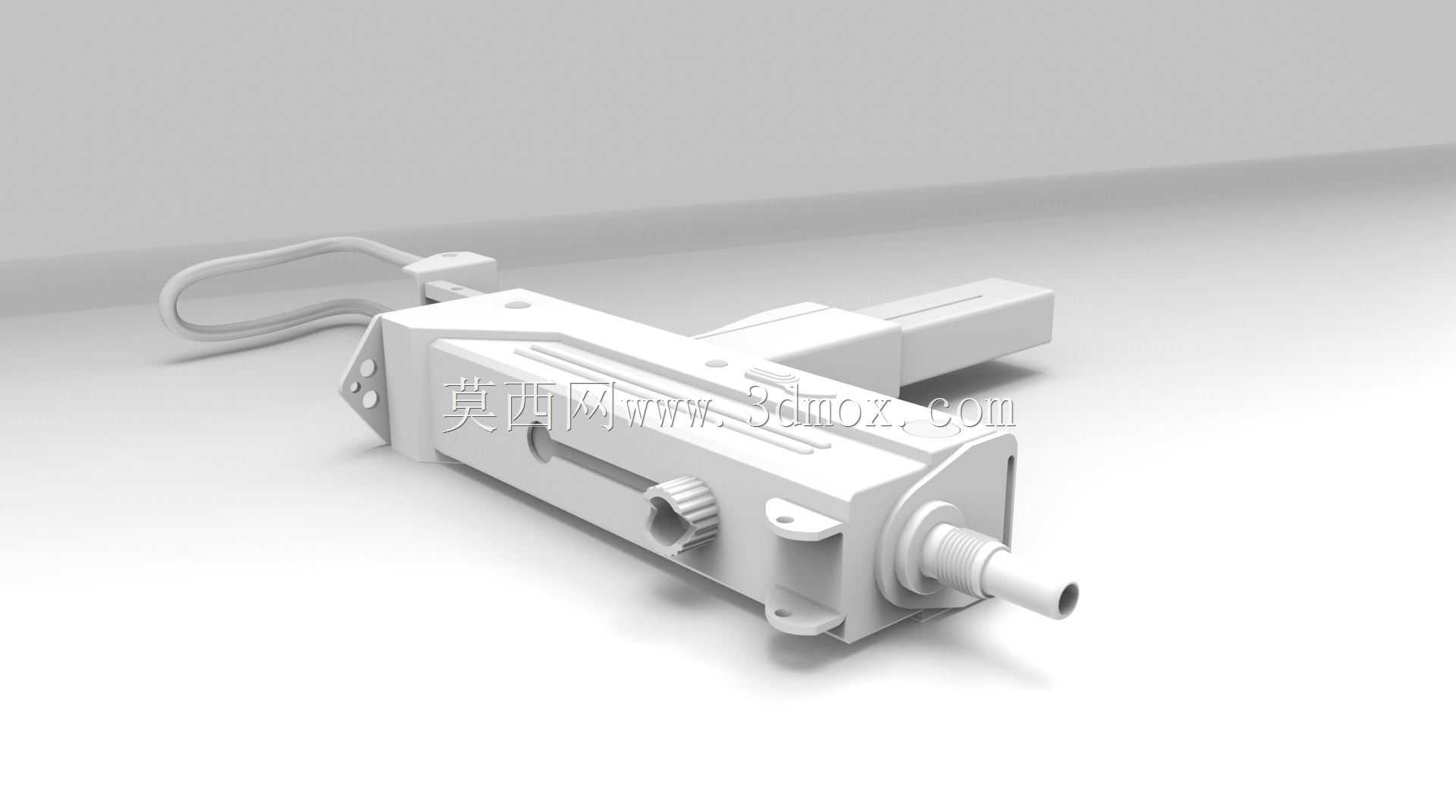

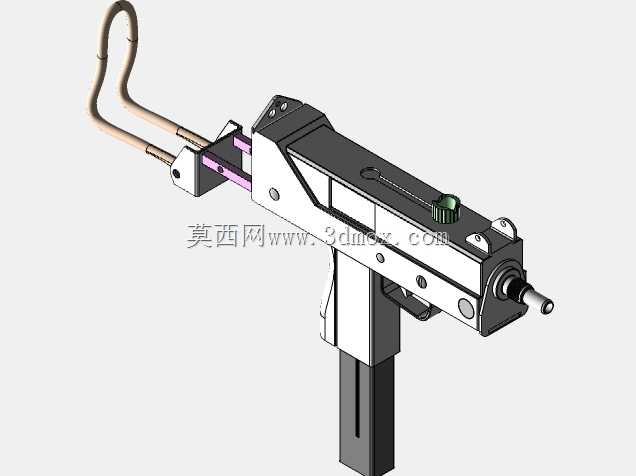

本次设计的MAC10型冲锋枪三维结构，主要面向轻武器装备展示、战术模拟训练、国防科普教具开发以及影视游戏道具制作等应用场景，能够为相关领域提供高精度的结构参考与可视化支撑。作为一款经典的单兵轻型自动武器，该枪械的实际用途聚焦于近距离突击作战、室内近距离战斗场景下的火力压制，凭借紧凑的结构设计，可适配特种作战人员、安保人员在狭窄空间内的携行与快速出枪需求，同时也可作为车载、机载乘员的便携自卫武器使用。从产品功能特性来看，该结构完整还原了枪械的核心功能模块，包含上机匣组件、下机匣发射机构、可折叠式枪托、弹匣供弹结构、枪管组件以及拉机柄、快慢机等操作部件，各部件之间的装配关系完全参照实枪的运动逻辑设计，能够直观呈现自由枪机式自动原理的运作过程，可折叠枪托在收起状态下可进一步压缩整体携行尺寸，展开后可提升抵肩射击的稳定性，直插式弹匣结构保障了供弹的可靠性与换弹操作的便捷性，整体布局充分兼顾了火力持续性与便携性的平衡。在设计思路上，本次建模优先遵循实枪的结构比例与装配逻辑，首先以枪械的核心自动机运动路径为基准搭建整体框架，确定枪管轴线与枪机运动轨迹的同轴度，避免后续装配出现运动干涉；其次针对不同部件的功能属性做结构区分，承力部件如机匣、枪托铰接处做了等比例的壁厚还原，操作部件如快慢机、拉机柄、弹匣卡笋预留了符合人体工程学的操作空间，同时兼顾了外观的辨识度，还原了该型号枪械标志性的矩形机匣、顶部拉机柄、前置小握把等外形特征。从外形尺寸与安装边界来看，该模型还原的枪械在枪托展开状态下整体长度符合轻型冲锋枪的紧凑定位，枪托折叠后长度大幅缩短，可适配狭小空间的携行与收纳需求；枪管长度适配近距离作战的弹道特性，枪口位置预留了消音器等战术附件的安装接口结构，机匣顶部与侧面可根据需求扩展瞄准镜、战术灯等附件的安装位，各部件的装配公差控制在合理范围内，既保障了虚拟装配下的结构贴合度，也可为实体3D打印验证提供准确的尺寸参考，避免出现部件无法装配、运动部件卡滞的问题。
