桌面级小型数控雕刻加工设备结构设计

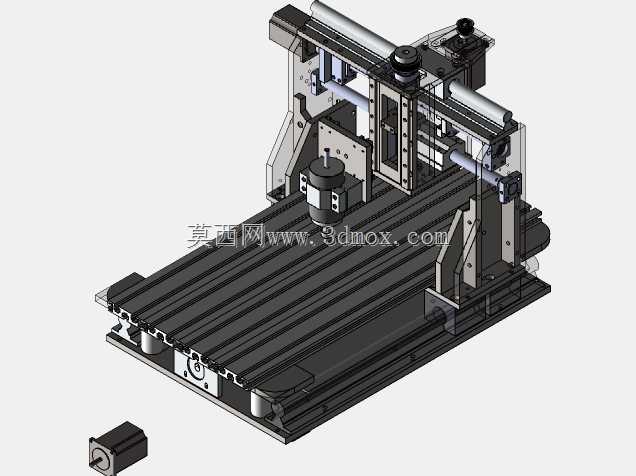

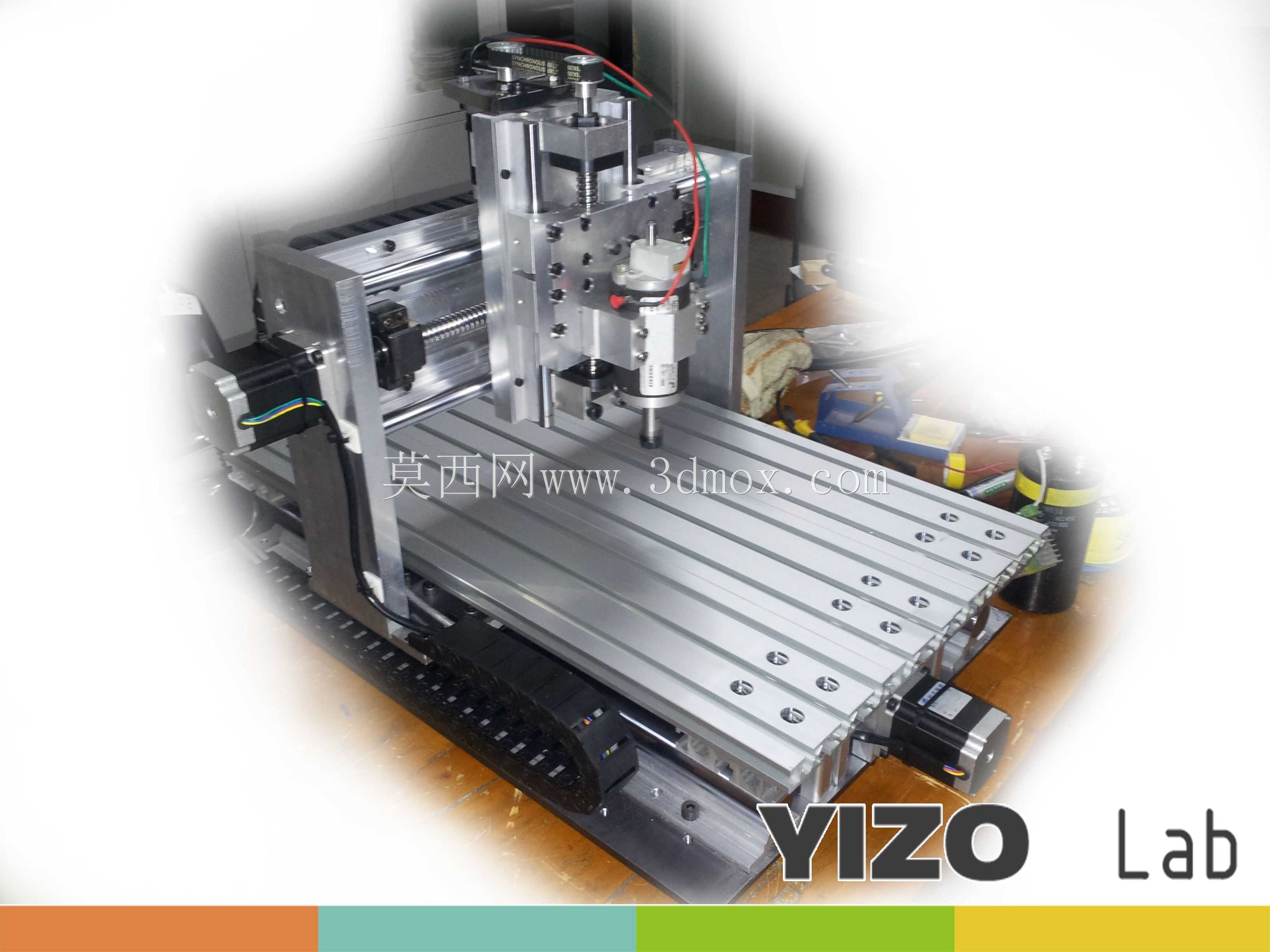

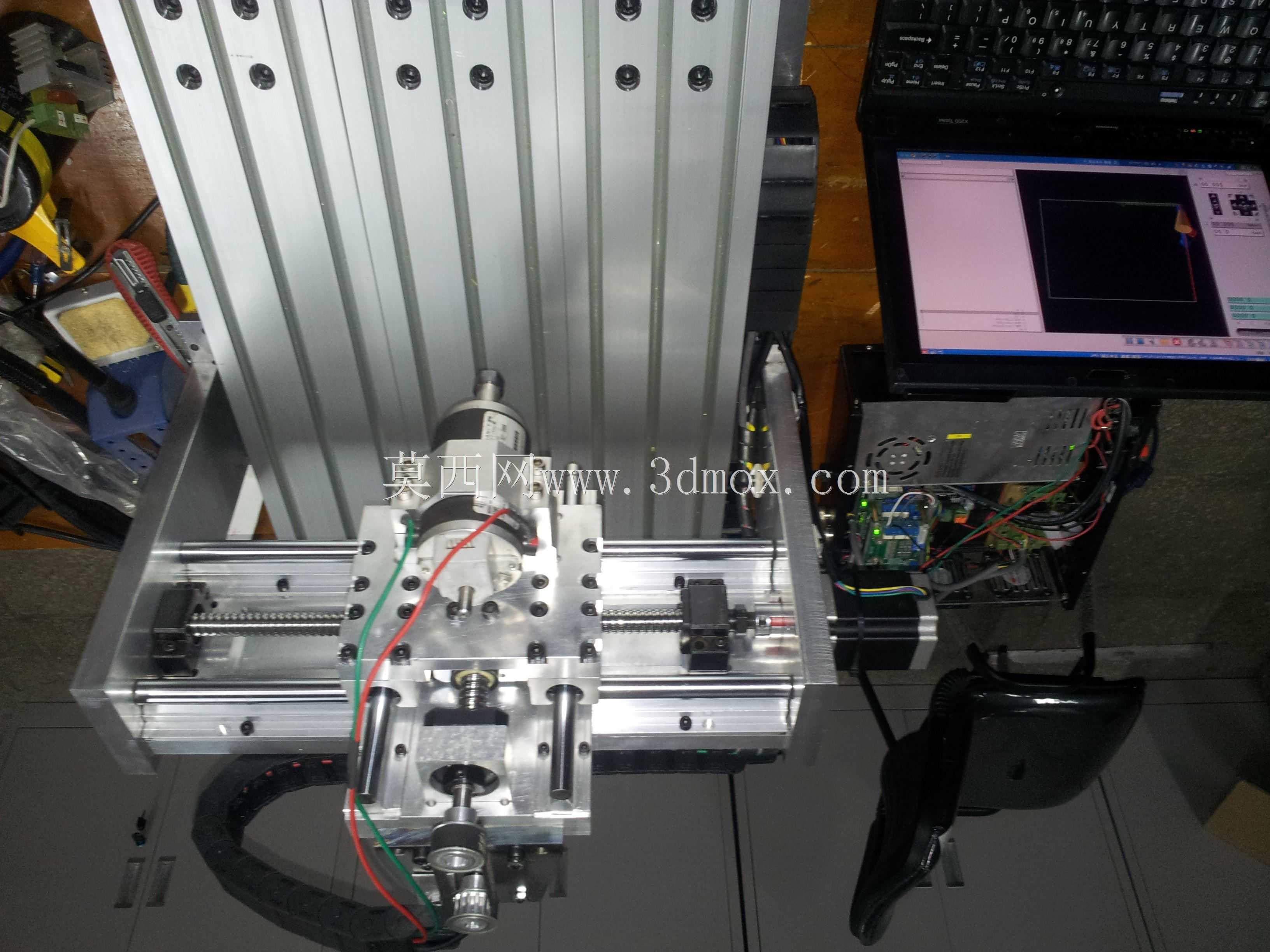

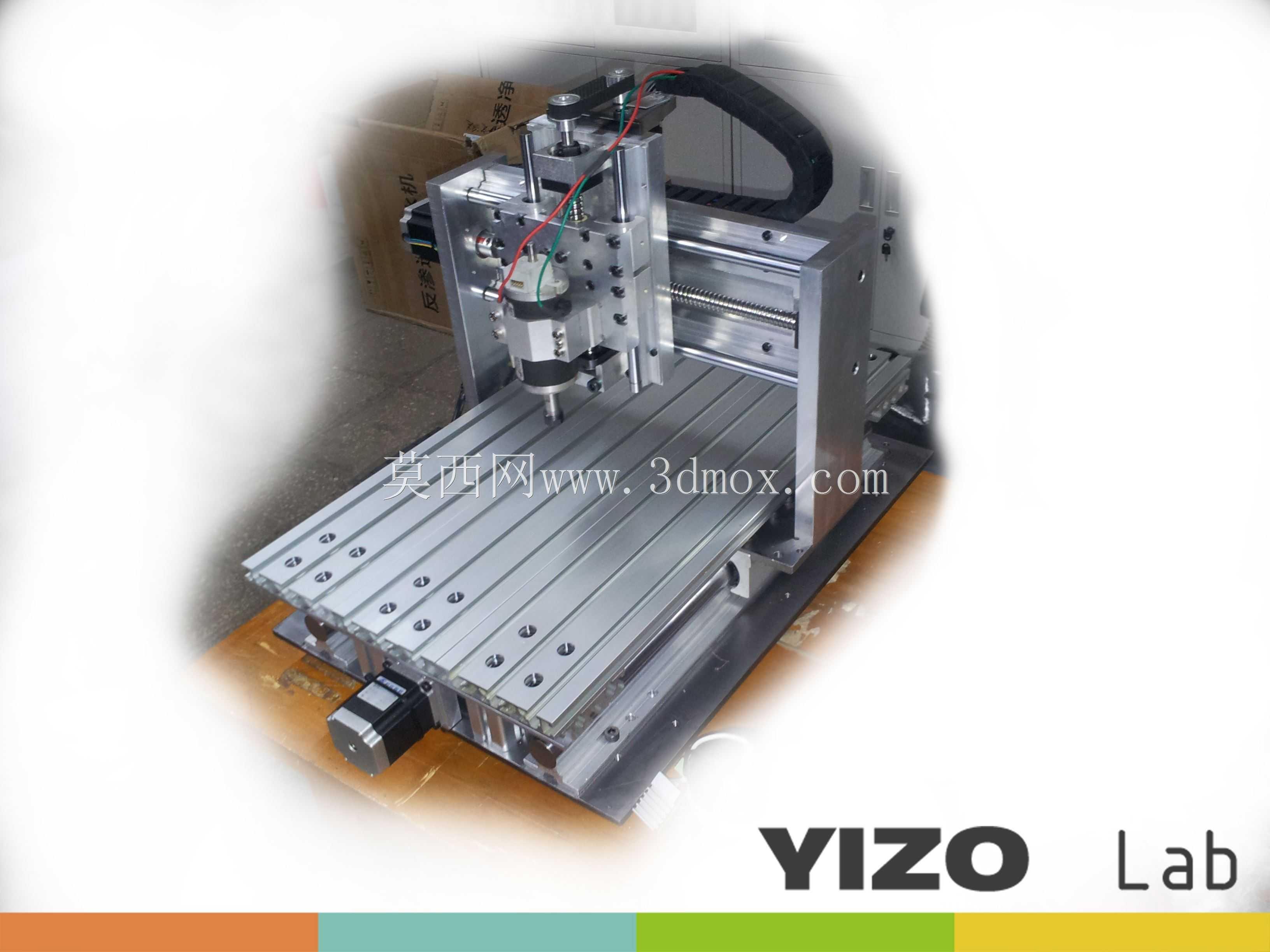

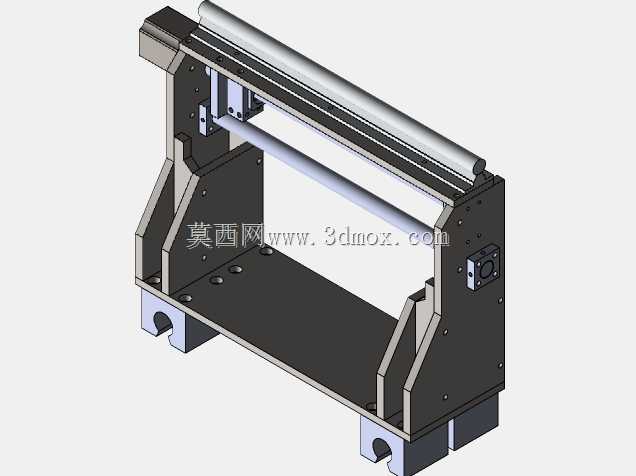

这款桌面级数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、工程塑料、亚克力、密度板、实木薄片等多种材质的平面雕刻、轮廓切割、浅槽铣削、钻孔打点等加工需求，能够承接定制化小工件打样、工艺标牌制作、简易模具粗加工、文创产品雕刻等日常加工任务，相比大型工业机床占地空间更小，部署灵活，无需专用工业厂房地基，普通工作台面即可完成安装固定，适配小批量多品类的柔性加工场景。设备整体采用工业铝型材拼接搭建主体机架，型材自带的标准T型槽可实现各功能部件的快速定位与调整，机架底部预留了充足的安装孔位，可直接固定在标准工作台面上，也可加装减震脚垫降低加工过程中的振动传递，有效提升加工精度稳定性。传动部分采用三轴滚珠丝杠搭配线性导轨的组合结构，X轴横跨工作台两侧布置，有效加工行程覆盖整个工作台面宽度，Y轴沿工作台长度方向布置，承载工件装夹平台做前后进给运动，Z轴垂直布置在X轴滑台上，搭载加工主轴做上下进给运动，三个轴的驱动端均配套步进电机提供动力，配合消隙螺母结构可有效降低传动回程间隙，保证进给运动的定位精度。主轴部分采用高速风冷电主轴，可适配不同柄径的雕刻刀、铣刀、钻头等加工刀具，通过主轴夹头即可快速换刀，主轴转速可根据加工材质特性灵活调整，加工软质材料时可提升转速获得更光滑的加工表面，加工硬质金属时可降低转速配合进给量保证刀具寿命。工作台采用带标准T型槽的铝型材台面，可搭配压板、台钳等工装快速装夹不同外形的工件，台面的平面度经过精加工处理，可保证工件装夹后的基准水平，减少加工过程中的尺寸误差。设备的走线全部采用拖链收纳布置，可避免运动过程中线缆拉扯、磨损，提升长期运行的可靠性，整机的电气控制部分可布置在机架侧方的预留安装位，整体结构紧凑，各部件的维护拆装都十分便捷，日常保养仅需定期给导轨、丝杠加注润滑脂即可，无需复杂的专业维护操作。在设计过程中充分考虑了桌面设备的使用边界，整体外形尺寸控制在普通工作台可承载的范围内，整机重量经过优化，既保证了机架的刚性足以抵抗加工过程中的切削振动，又不会过重导致搬运部署困难，各运动轴的行程经过合理匹配，可覆盖绝大多数小型工件的加工尺寸需求，避免了行程冗余带来的成本浪费与体积增大问题，同时各运动部件的极限位置都预留了缓冲结构，可防止误操作导致的硬碰撞损坏设备部件。
