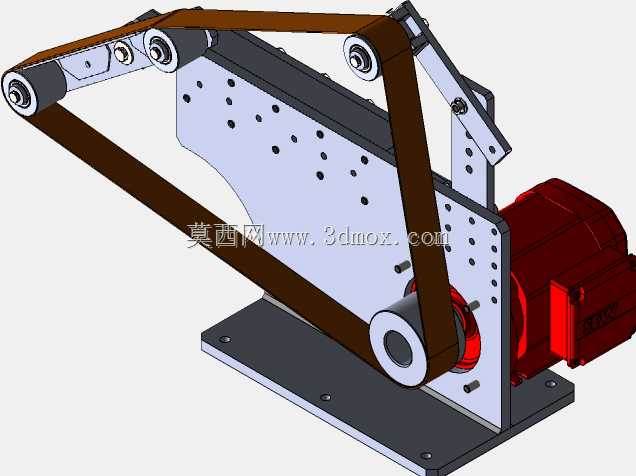

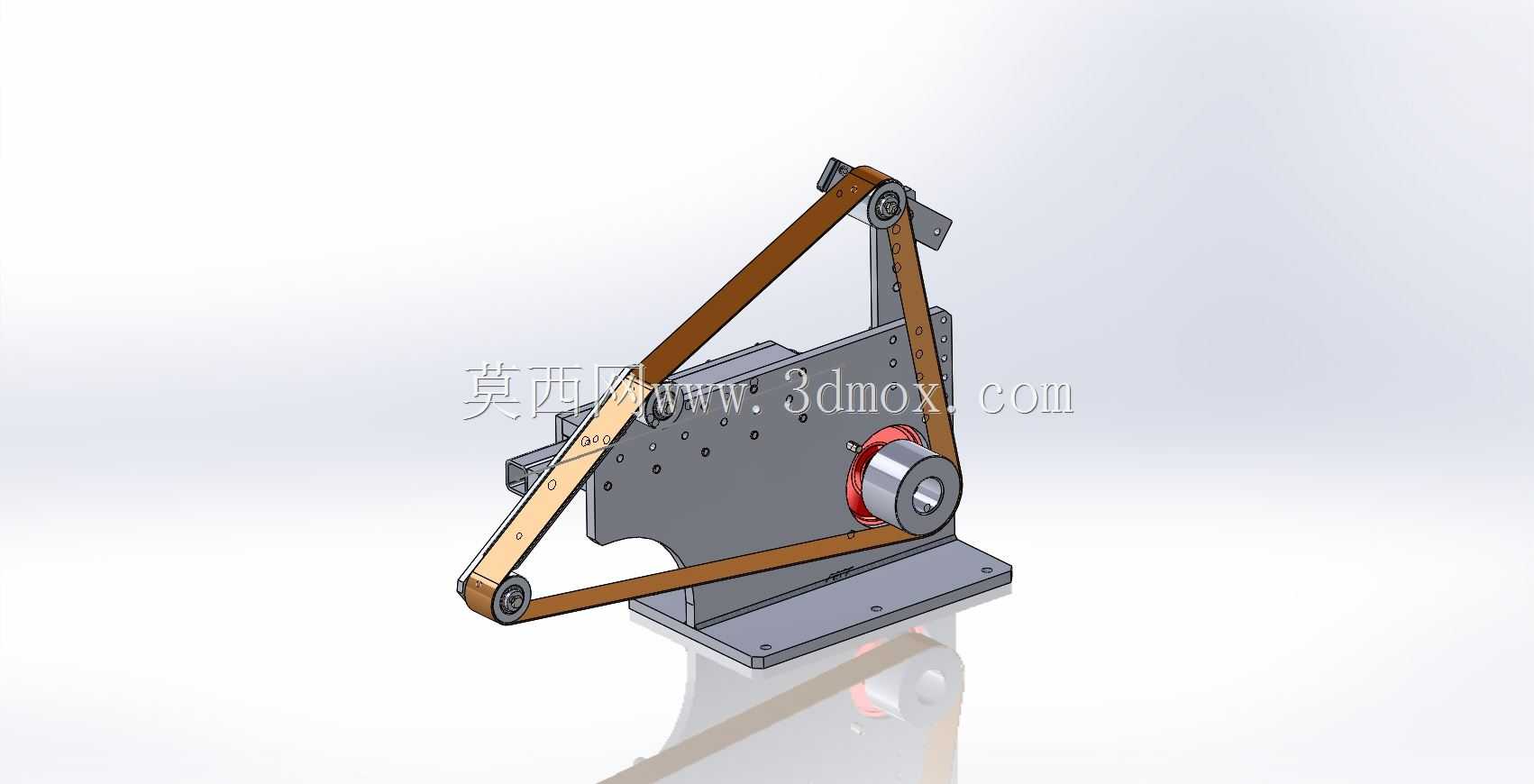

适配长砂带的立式简易砂带磨床结构

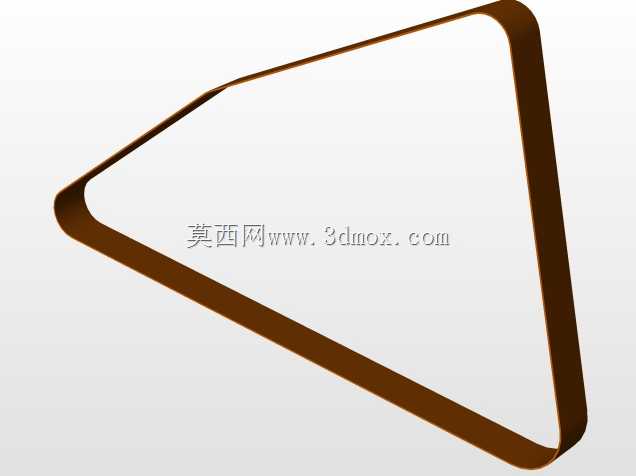

这款砂带磨床主要面向小型五金加工、机修车间、五金制品作坊的日常打磨作业场景，可适配长度在1500mm至2500mm区间的环形砂带，能够完成金属工件的去毛刺、焊缝打磨、表面除锈、异型面抛磨、刃口修磨等多类加工需求，相比传统手持角磨机打磨，它具备固定的磨削基准与张紧结构，作业时的磨削稳定性更强，能有效降低手持打磨带来的振纹、磨削量不均问题，同时减少操作人员手持设备的劳动强度，也能避免手持打磨时砂带跑偏、工件脱手带来的安全隐患。

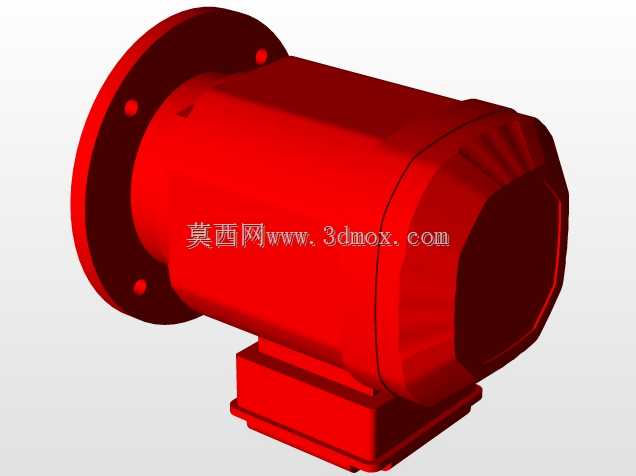

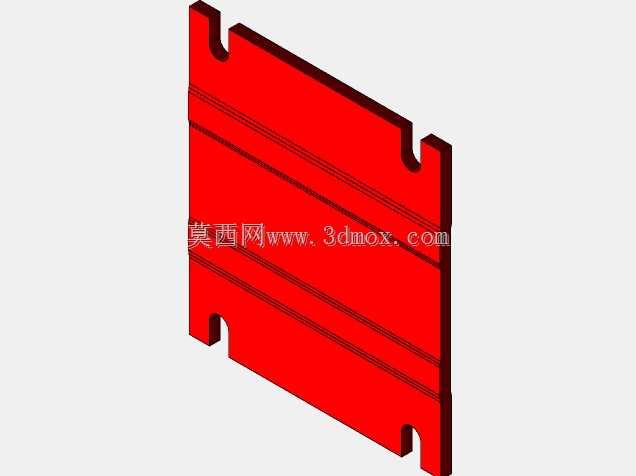

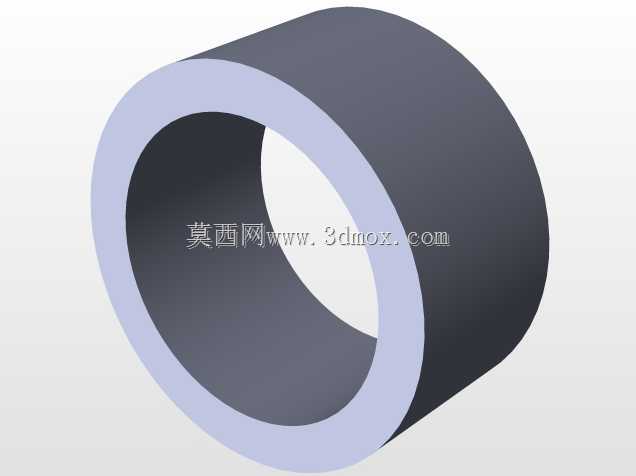

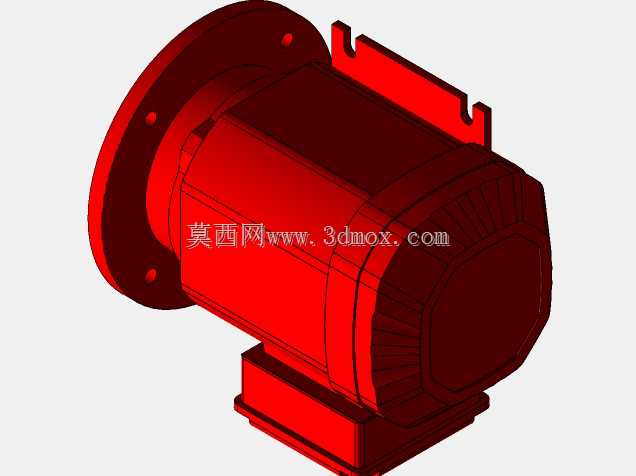

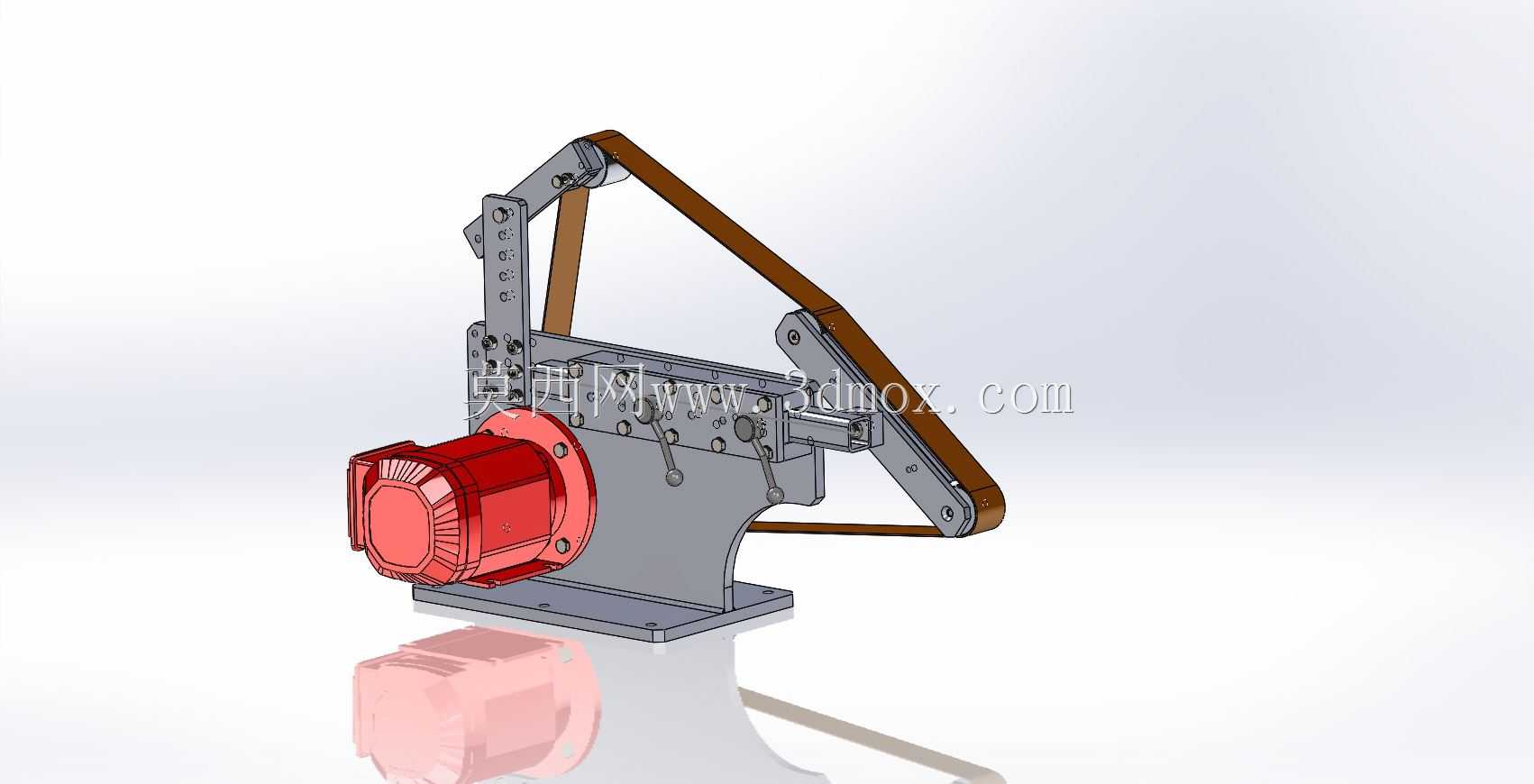

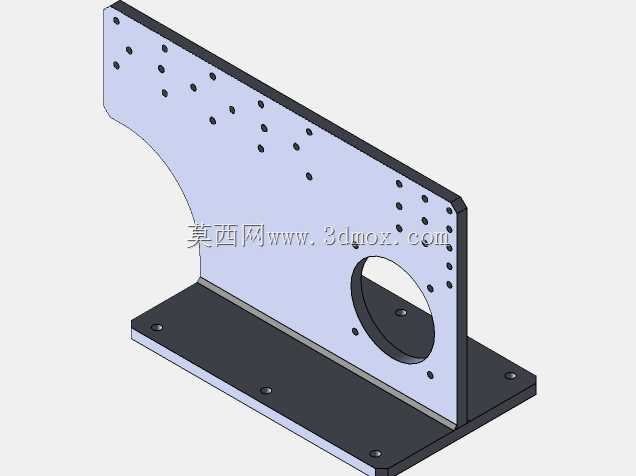

在功能特性设计上，这款磨床采用立式悬臂式机架结构，底部设置整块平板安装底座，底座预留多组螺栓固定孔位，可直接通过膨胀螺栓固定在水泥工作台或者钢制工装台面上，安装时无需额外制作复杂适配支架，整体安装边界占用台面空间较小，适合场地有限的小型加工场景使用。设备的动力端采用侧装式动力布局，动力输出轴直接驱动主动砂带轮，减少了中间传动环节的动力损耗，同时主动轮外侧设置防护端盖，避免磨削碎屑进入转轴部位影响运转稳定性。

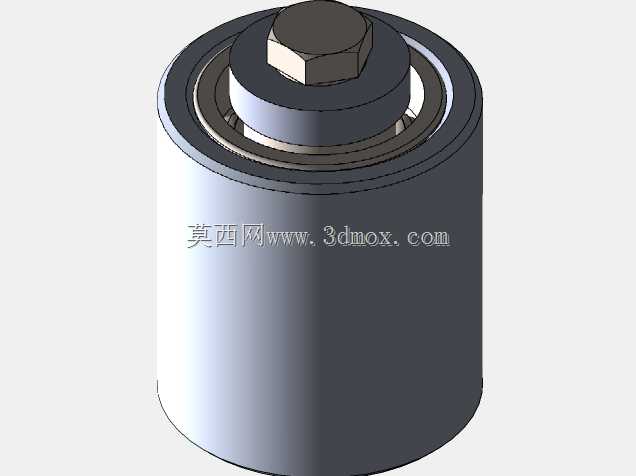

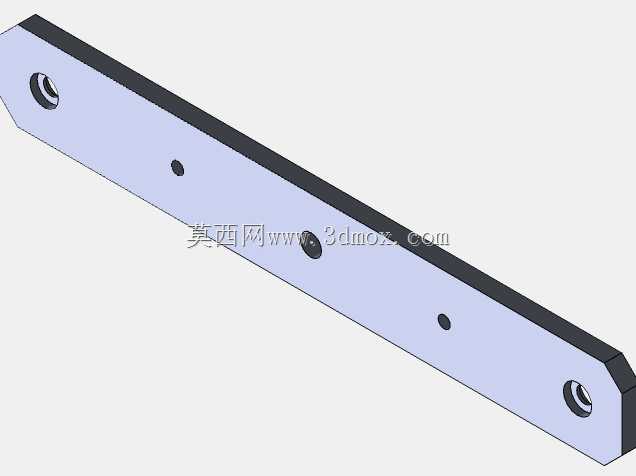

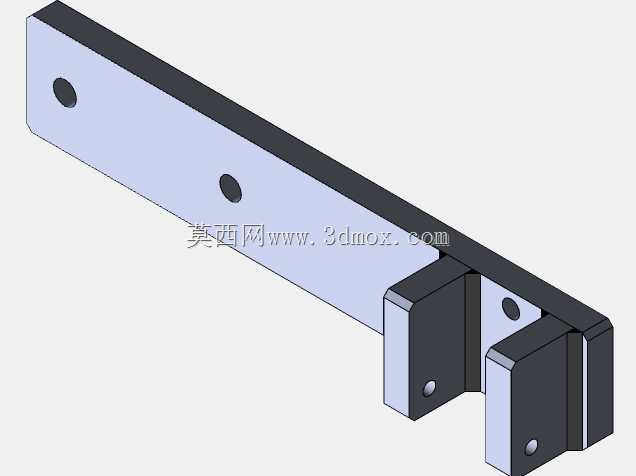

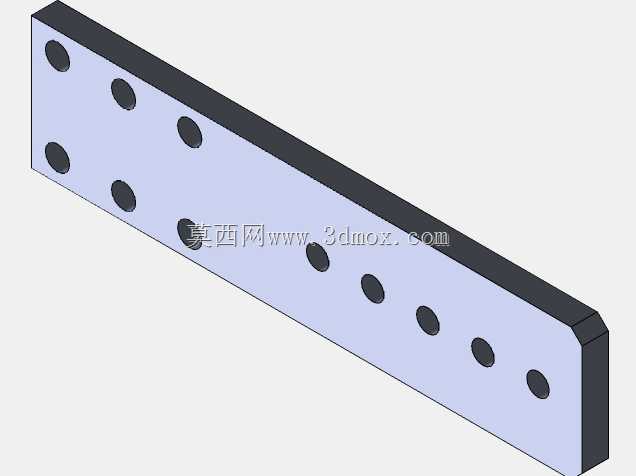

砂带张紧与调节结构是这款设备的设计核心，机架上设置多档位调节孔位，可根据不同长度的砂带调整从动轮的安装位置，同时配套弹簧张紧机构，能够在砂带运转过程中自动补偿砂带拉伸带来的张紧力变化，避免砂带过松打滑或者过紧断裂的问题。设备的接触臂设置可角度调节的铰接结构，操作人员可根据工件的打磨需求，调整接触臂的倾斜角度，既可以用砂带的平面段完成大平面工件的打磨，也可以用接触轮部位完成圆弧面、焊缝死角的精细打磨，适配不同形状工件的加工需求。

整机的结构设计偏向简易实用方向，没有冗余的复杂功能部件，所有调节部位都采用外露式手拧锁紧结构，日常更换砂带、调整张紧度、变换打磨角度时都不需要专用工具，操作人员可快速完成参数调整，适配小批量多品类的灵活加工需求。机架整体采用钢板折弯焊接成型，关键受力部位做了加厚处理，长时间承受磨削压力也不会出现结构变形，设备运转时的整体刚性充足，磨削过程中不会出现明显的机架晃动问题，能够保障打磨后的工件表面粗糙度均匀一致。
