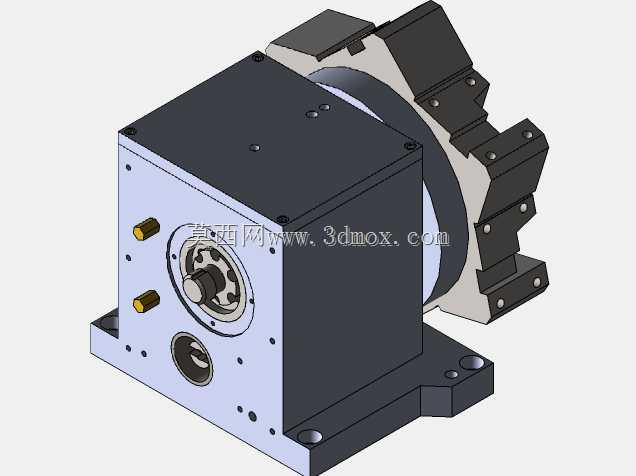

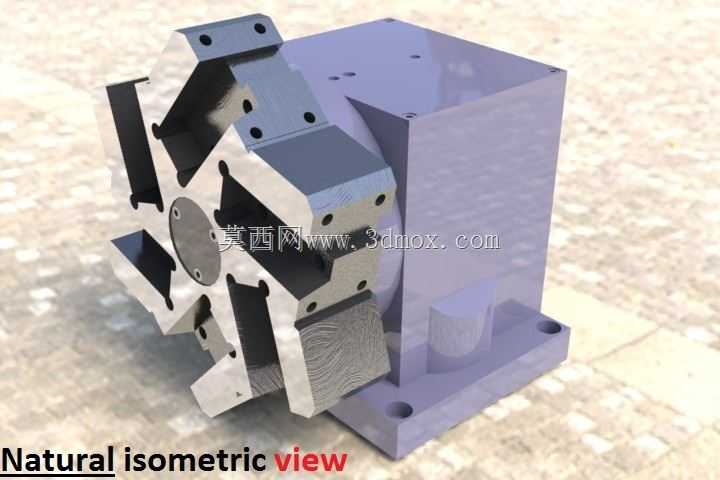

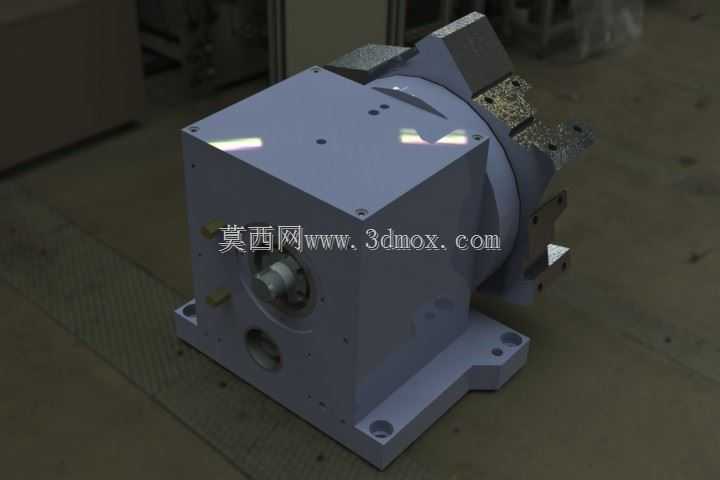

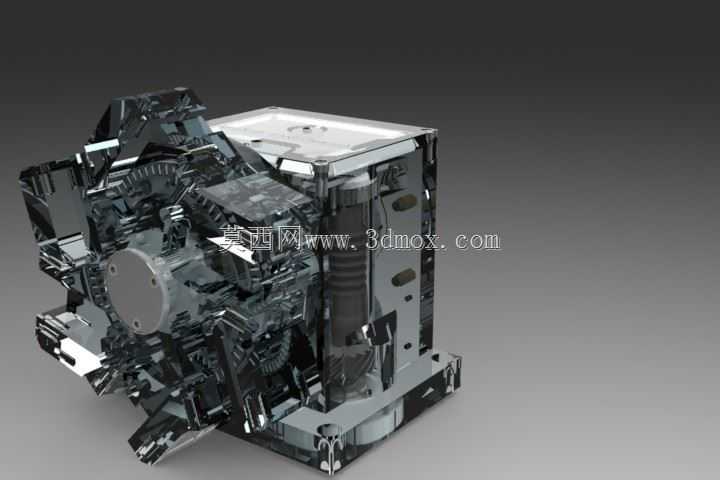

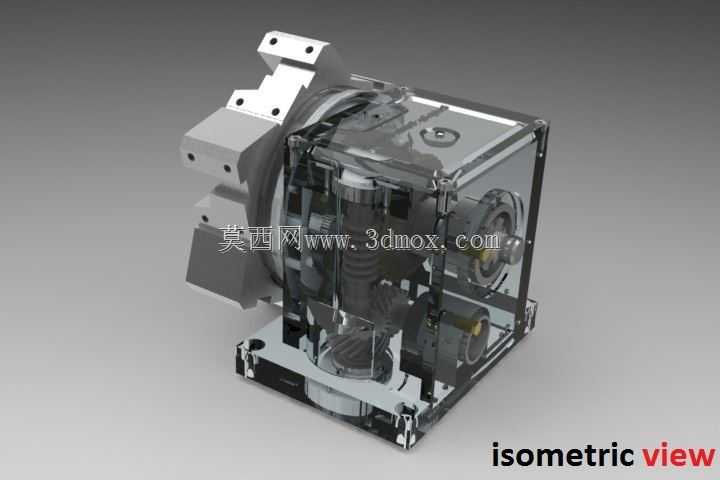

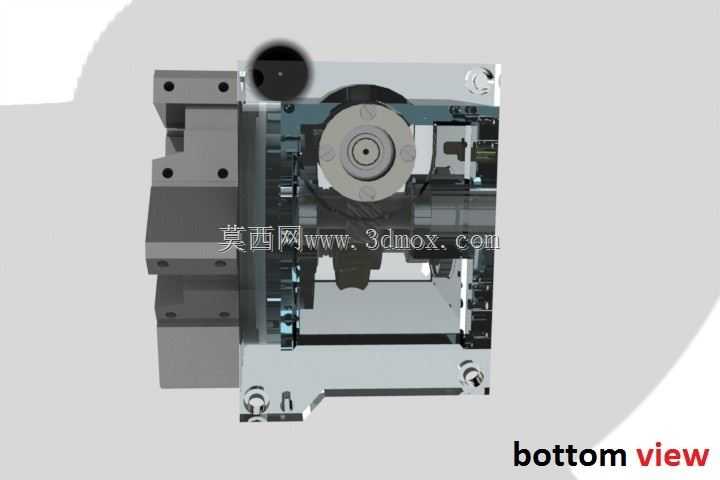

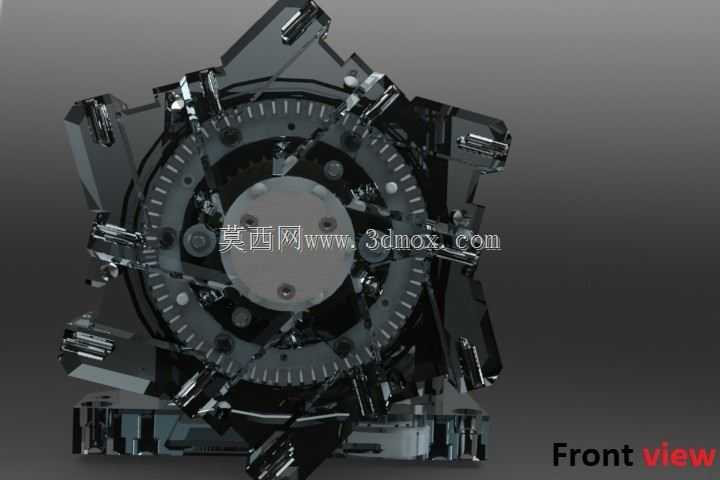

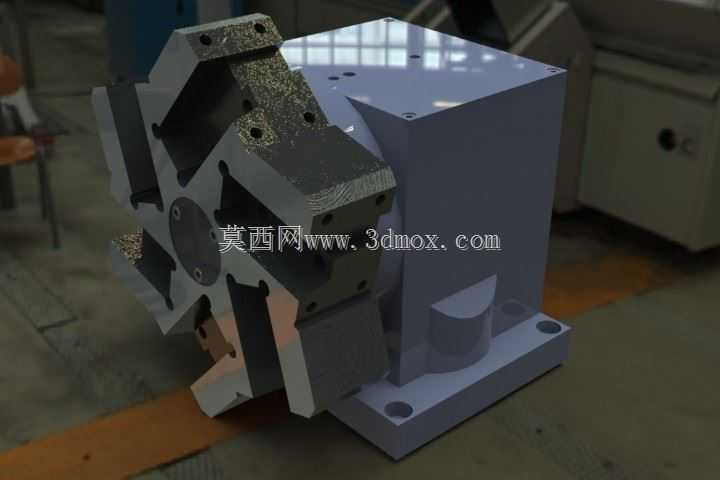

数控车床动力转塔刀架内部传动结构

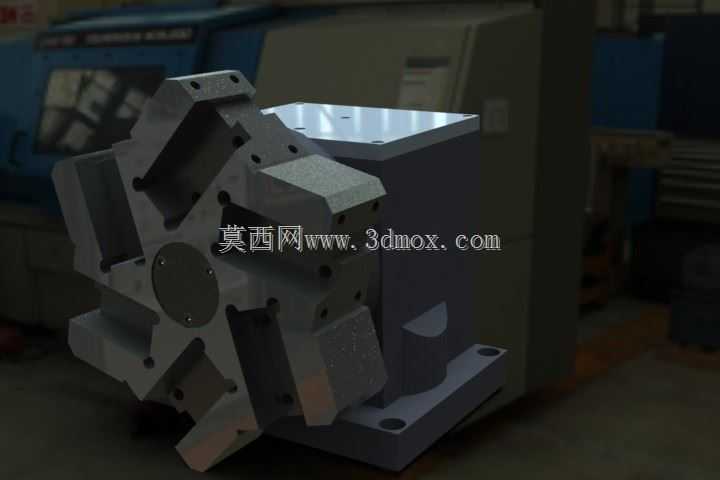

该结构为数控车床配套的卧式转塔动力刀架，是数控车床完成多工序复合加工的核心功能部件，主要应用于全功能数控车床、车削中心设备，承担加工过程中刀具的自动存储、精准转位、锁紧定位以及动力刀具的旋转驱动功能，可在工件一次装夹的前提下，完成外圆车削、端面车削、镗孔、切槽、螺纹加工、侧面铣削、钻削等多类型加工工序，大幅减少工件重复装夹带来的定位误差，有效提升复杂轴类、盘类零件的加工精度与生产效率，是精密机械加工、汽车零部件制造、通用五金零件批量加工场景中不可或缺的机床核心组件。

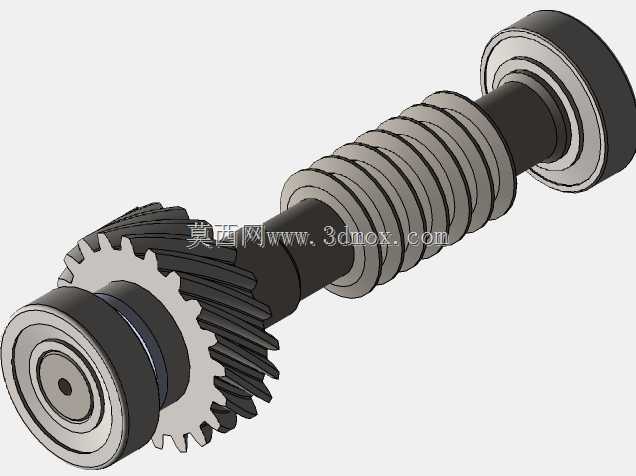

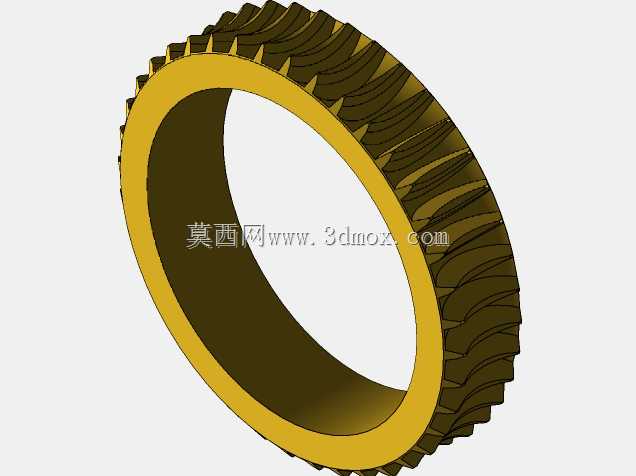

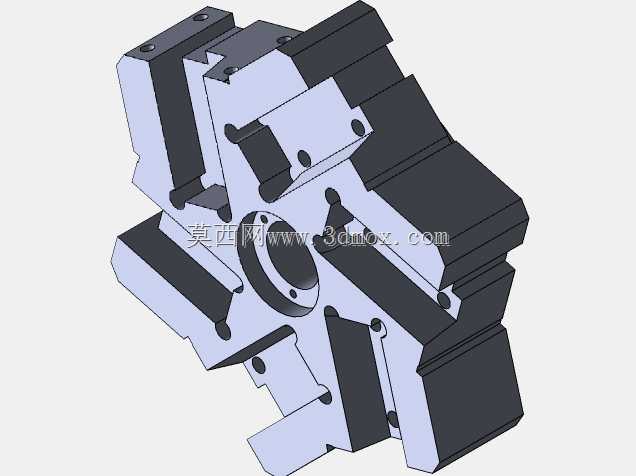

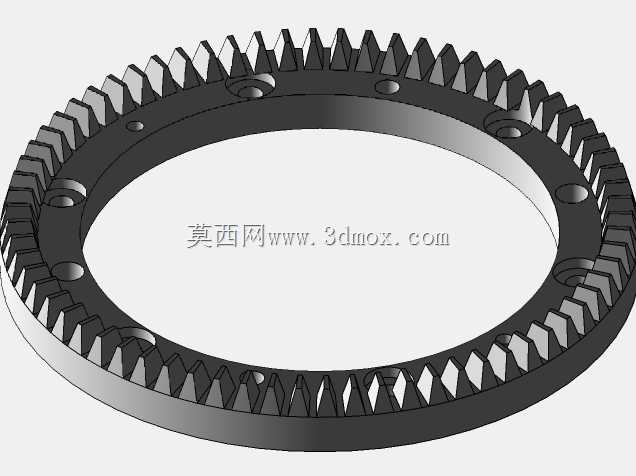

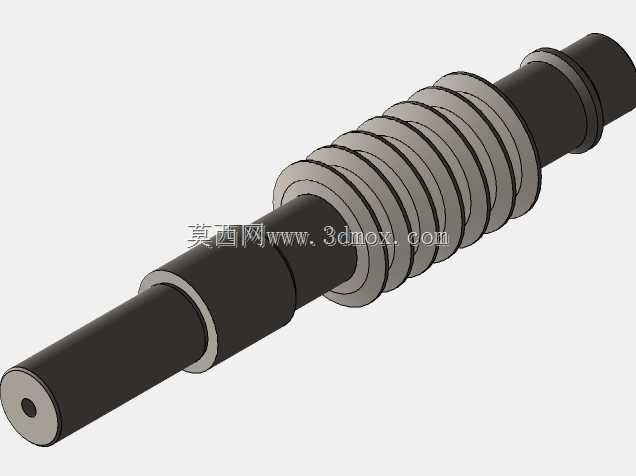

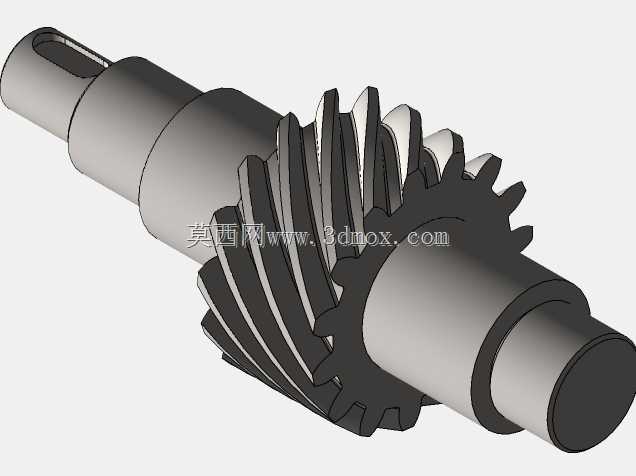

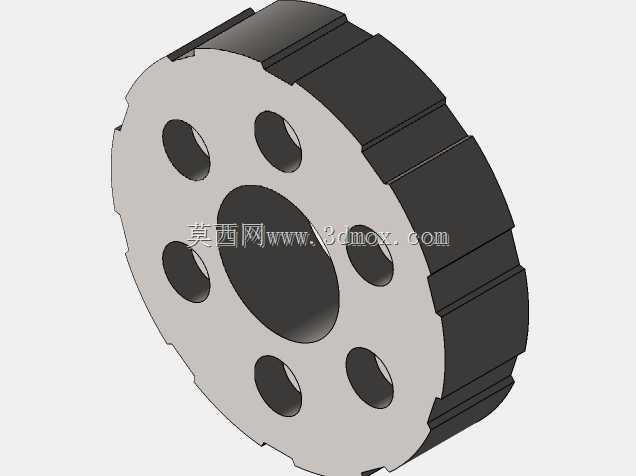

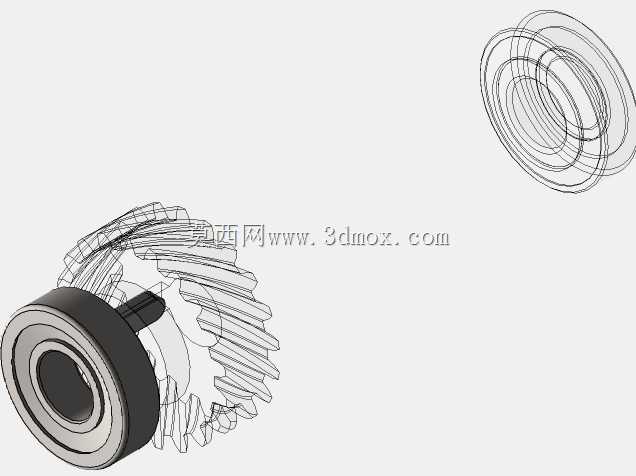

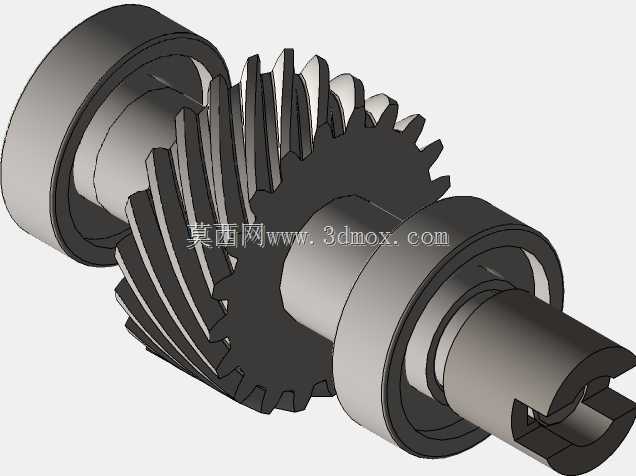

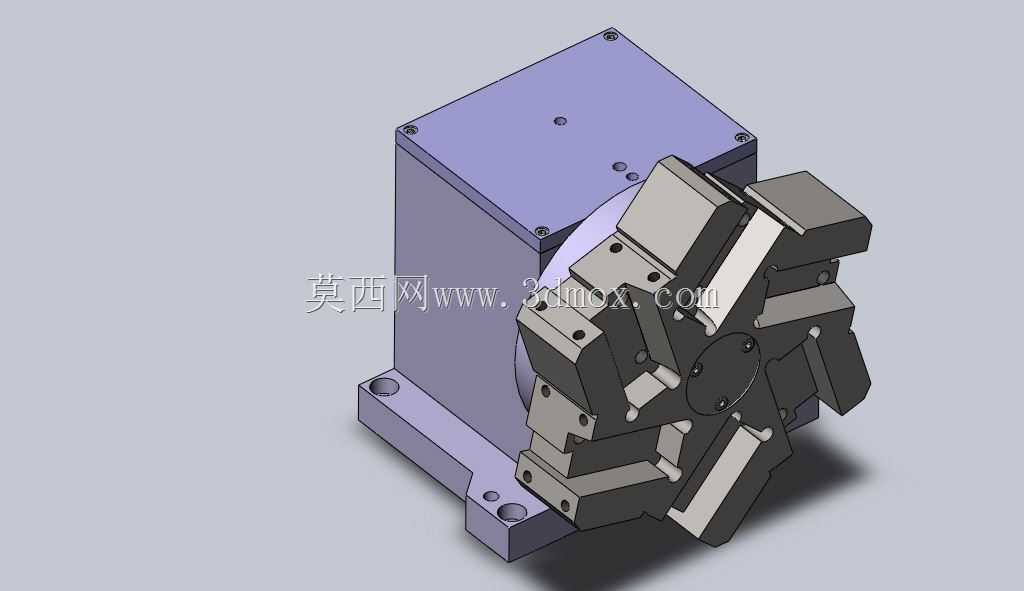

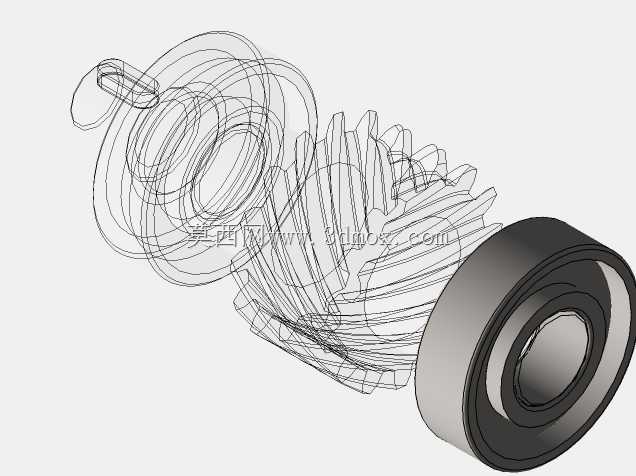

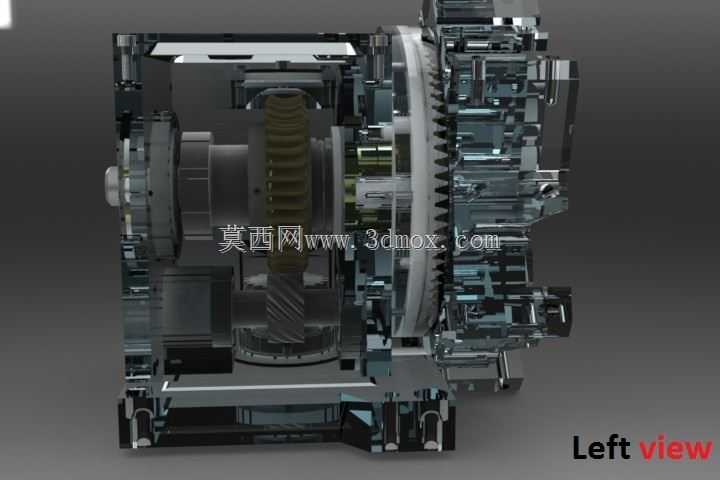

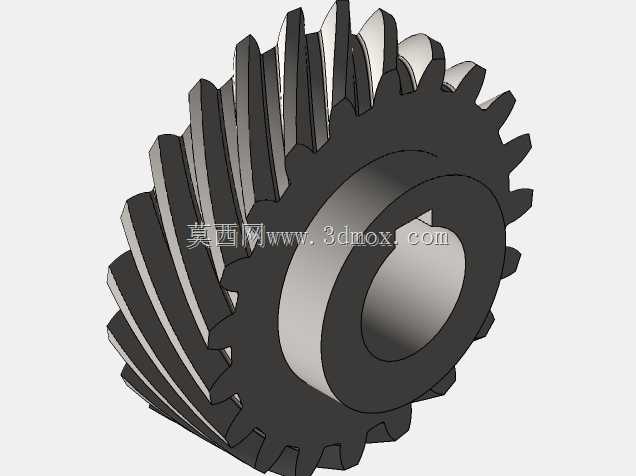

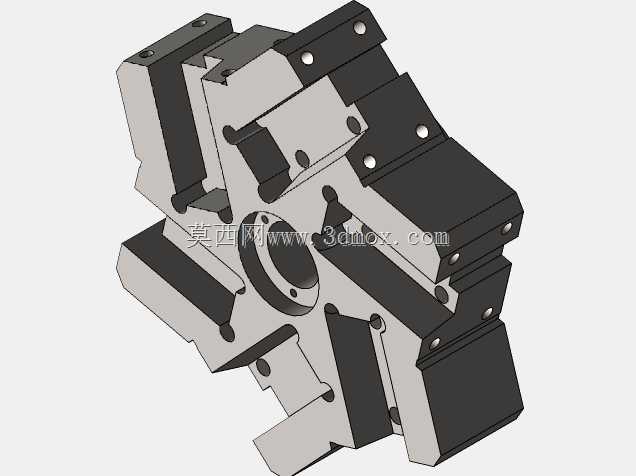

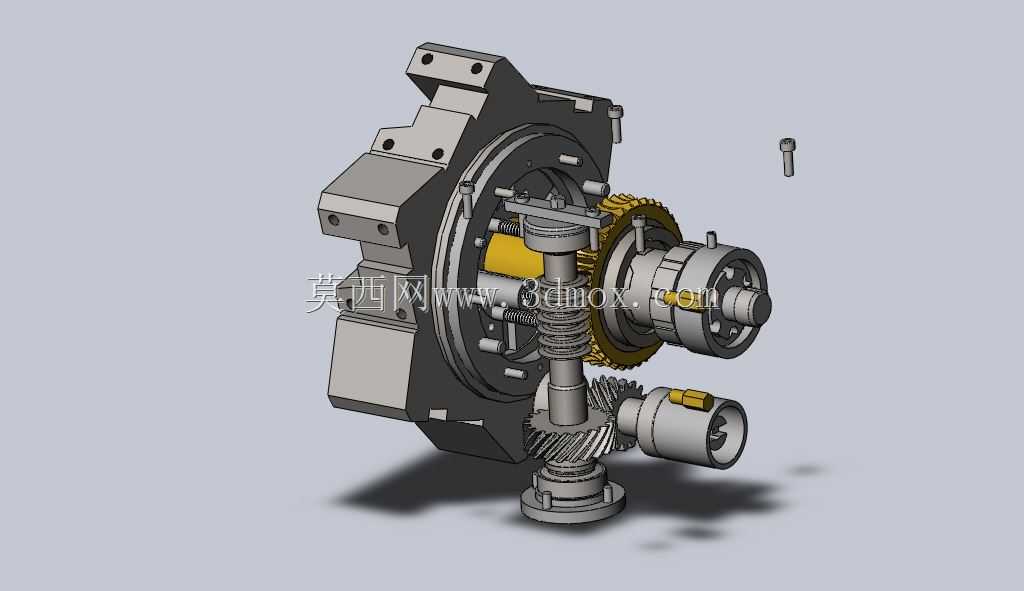

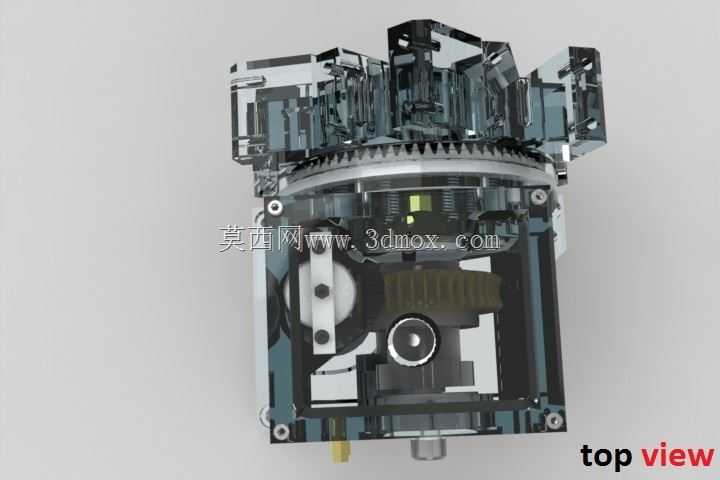

该刀架采用伺服驱动配合圆柱齿轮、蜗轮蜗杆组合的传动方案，整体结构围绕高刚性、高转位精度、快换刀具的设计目标搭建：动力输入分为两路，一路驱动刀盘完成分度转位动作，通过蜗轮蜗杆副的大传动比实现低速大扭矩输出，配合端面齿盘完成刀盘的高精度定位与刚性锁紧，保证切削过程中刀盘无窜动、无偏摆，重切削工况下仍能保持稳定的加工精度；另一路通过独立的传动齿轮组将动力传递至刀位上的动力刀具接口，可驱动铣刀、钻头等旋转刀具完成复合加工动作，实现车铣复合加工能力。刀盘采用多工位布局，可同时安装多把不同类型的车刀与动力刀具，相邻刀位之间预留足够的排屑空间与刀具避让间隙，避免加工过程中刀具与工件、夹具发生干涉。

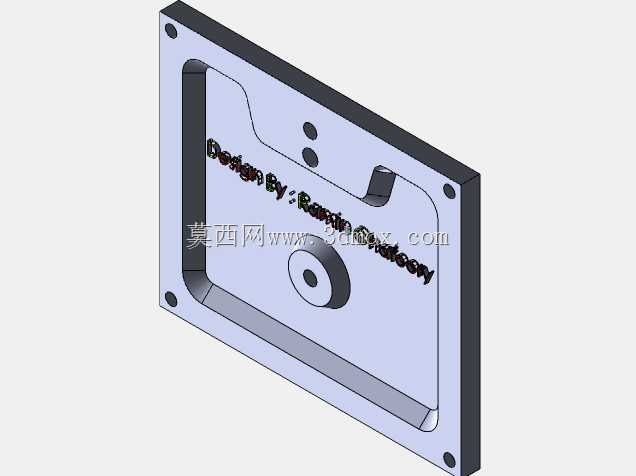

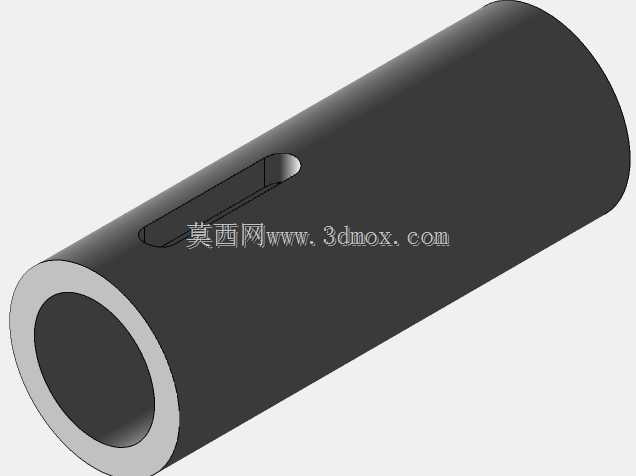

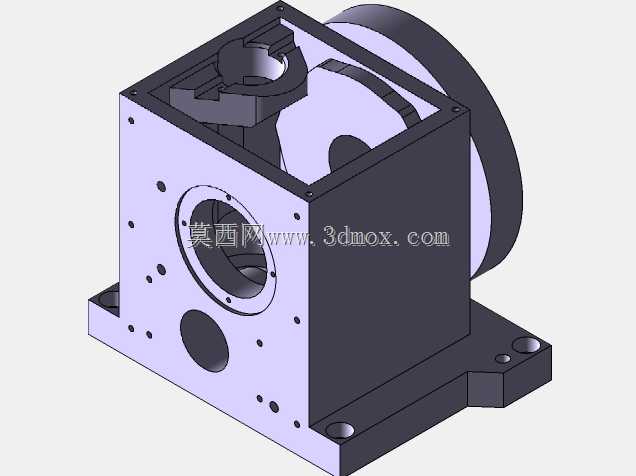

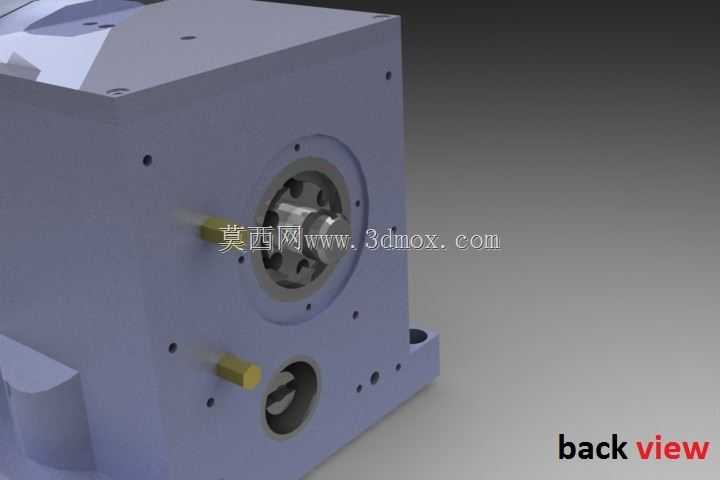

从安装边界来看，该刀架采用法兰式安装结构，背部定位止口与车床滑板的安装基准面配合，可通过周向布置的紧固螺栓完成刚性固定，安装时需保证刀盘回转中心与车床主轴中心的同轴度误差控制在允许范围内，同时预留足够的润滑管路、信号线路排布空间；刀架整体轴向与径向尺寸经过优化，适配中规格数控车床的滑板安装空间，不会拖板行程造成干涉，刀盘端面到主轴端面的最小距离符合常规车床的加工行程设计要求，可适配最大加工直径范围内的盘类、轴类零件加工需求。结构内部的传动轴、齿轮、锁紧机构均采用对称式布局，有效平衡转位过程中的惯性力，降低高速转位时的振动与冲击，延长部件使用寿命。
