复古木质弩具精细三维建模设计作品

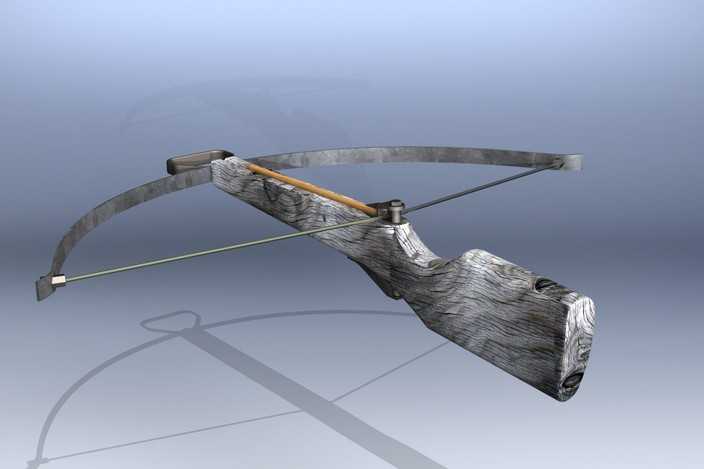

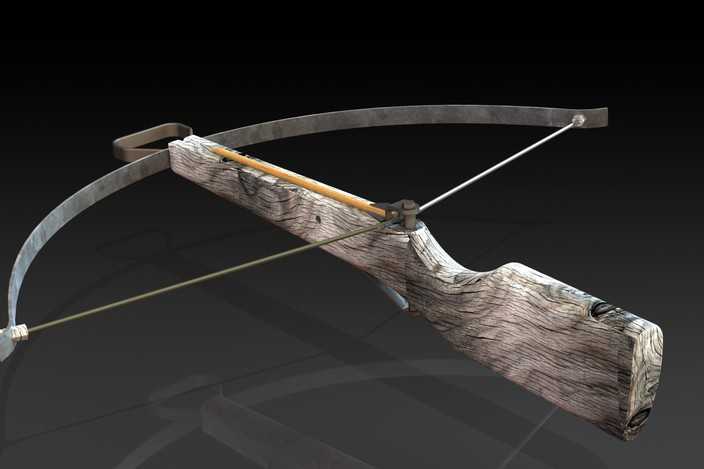

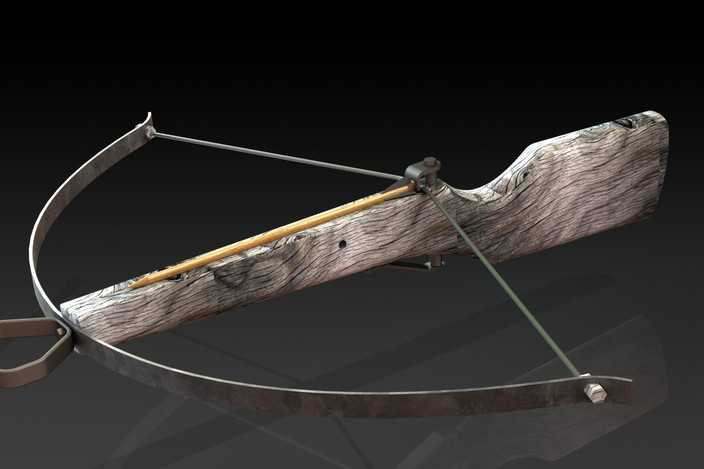

本作品为复古风格木质弩具的三维建模设计成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先对弩的整体功能结构进行拆解，分为弩臂、弩弓、弩弦、箭槽、扳机击发机构五个核心模块逐一进行特征绘制。弩臂部分采用扫描与放样结合的建模方式，还原老旧实木材质的自然纹理走向与使用磨损痕迹，建模时特意保留了木材表面的凹凸肌理、细微裂纹与长期握持形成的包浆轮廓，没有做过度光滑处理，最大程度贴近古旧木质器械的真实质感。弩弓部分采用金属材质建模，通过弯曲特征生成弧形弓身结构，对弓身两端的弦挂固定结构做了细化处理，还原金属部件长期使用产生的氧化磨损边缘，金属材质渲染时调整了粗糙度与反射参数，呈现出老旧铁器的哑光金属质感，避免过于亮面的失真效果。弩弦采用柔性体模拟思路建模，设置了自然的下垂张力弧度，弦体与弩弓、箭支的接触位置做了精准的装配约束，还原上弦待击发状态下的结构受力形态。箭槽部分在弩臂上表面做了内嵌式开槽设计，箭支模型沿槽体装配，箭杆采用木质材质、箭头做金属锐化处理，箭尾与弩弦的卡位结构做了细节还原，保证装配逻辑符合真实弩具的使用原理。击发机构部分做了隐藏式结构设计，在弩臂下方预留扳机卡位的装配空间，扳机零件采用金属与木质结合的材质分配，转动轴位置做了同轴心约束，可模拟扳机转动释放弩弦的动作逻辑。渲染阶段采用深色渐变背景突出主体，打光采用侧方主光搭配轮廓补光，凸显木材纹理的层次与金属部件的边缘反光，整体做了旧化质感的统一调整，让不同材质的磨损程度保持视觉统一，完整还原了老式手工弩具的古朴质感与结构合理性，建模过程中所有零件均保留可编辑参数，可根据需求调整尺寸比例或拆解出单独的工程图纸用于加工参考。
