韦伯利结构改装长管左轮卡宾枪械

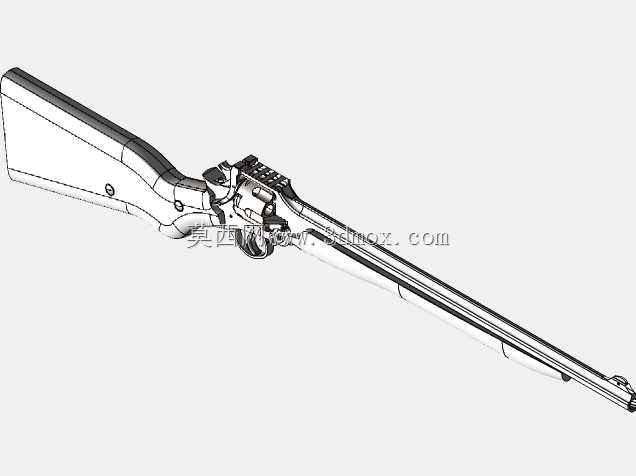

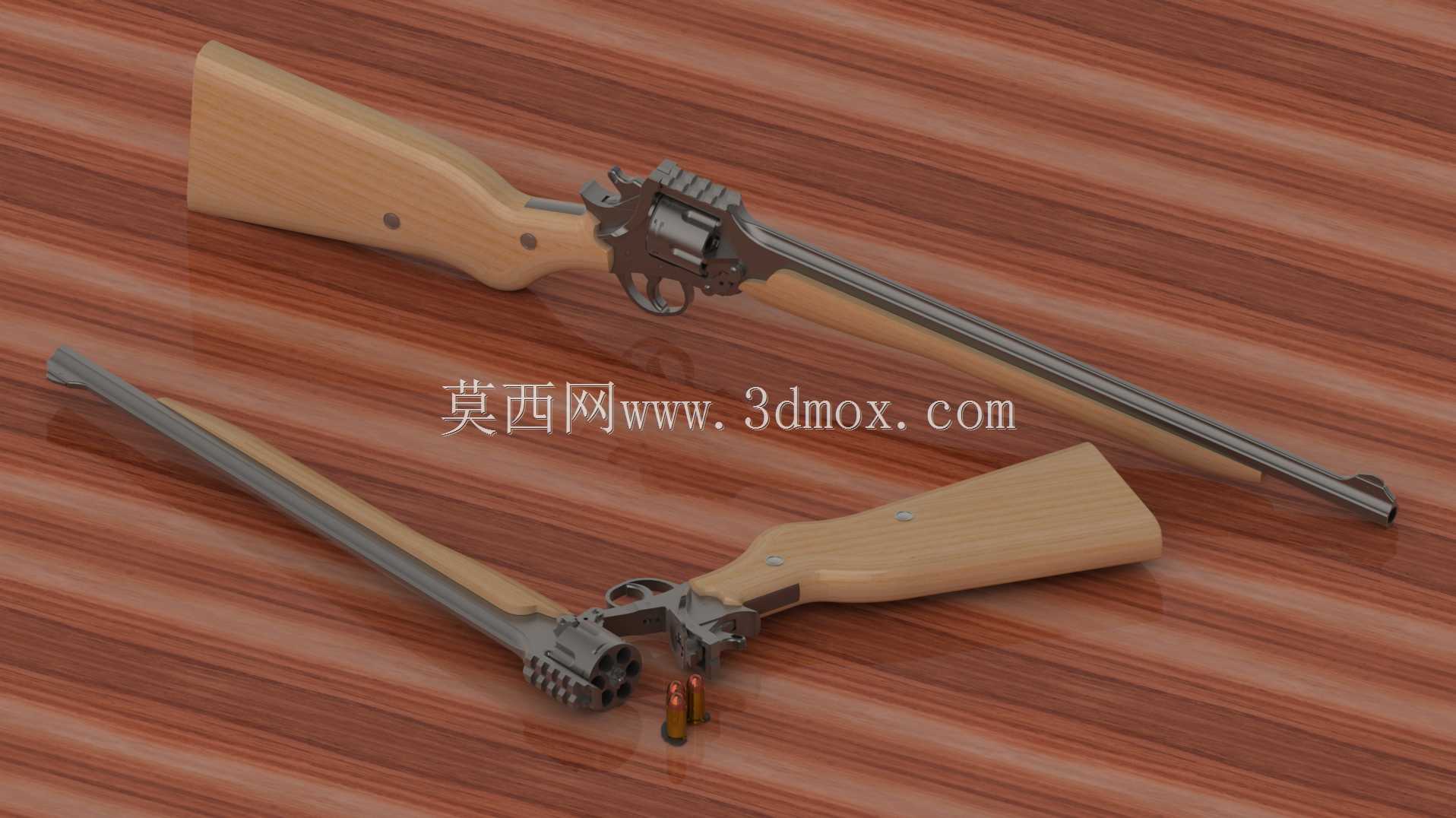

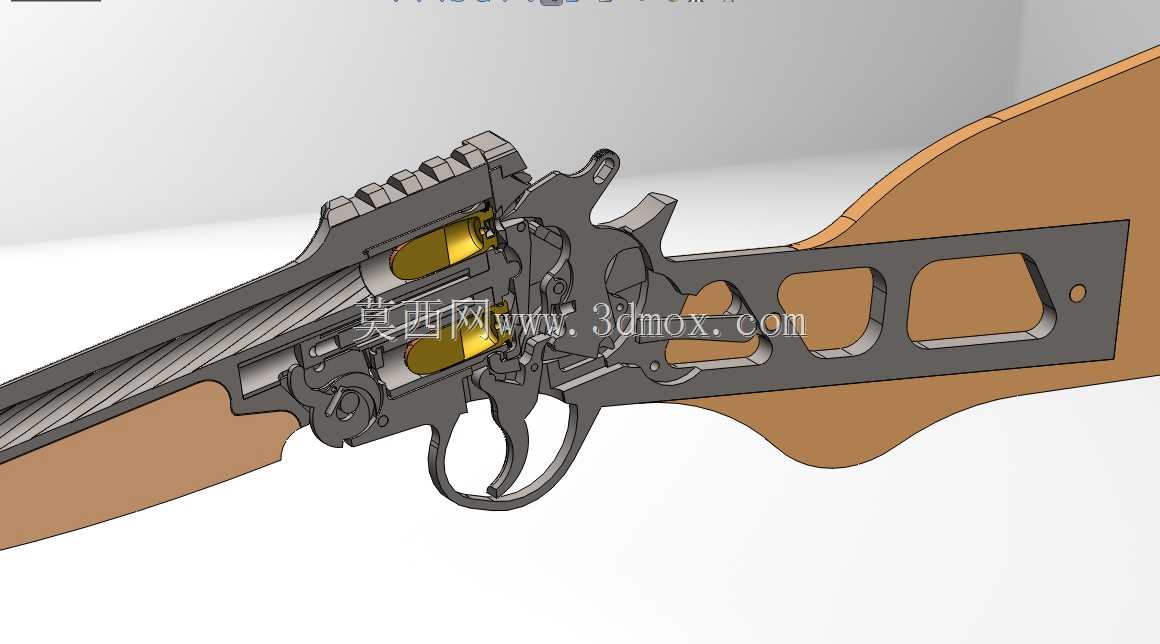

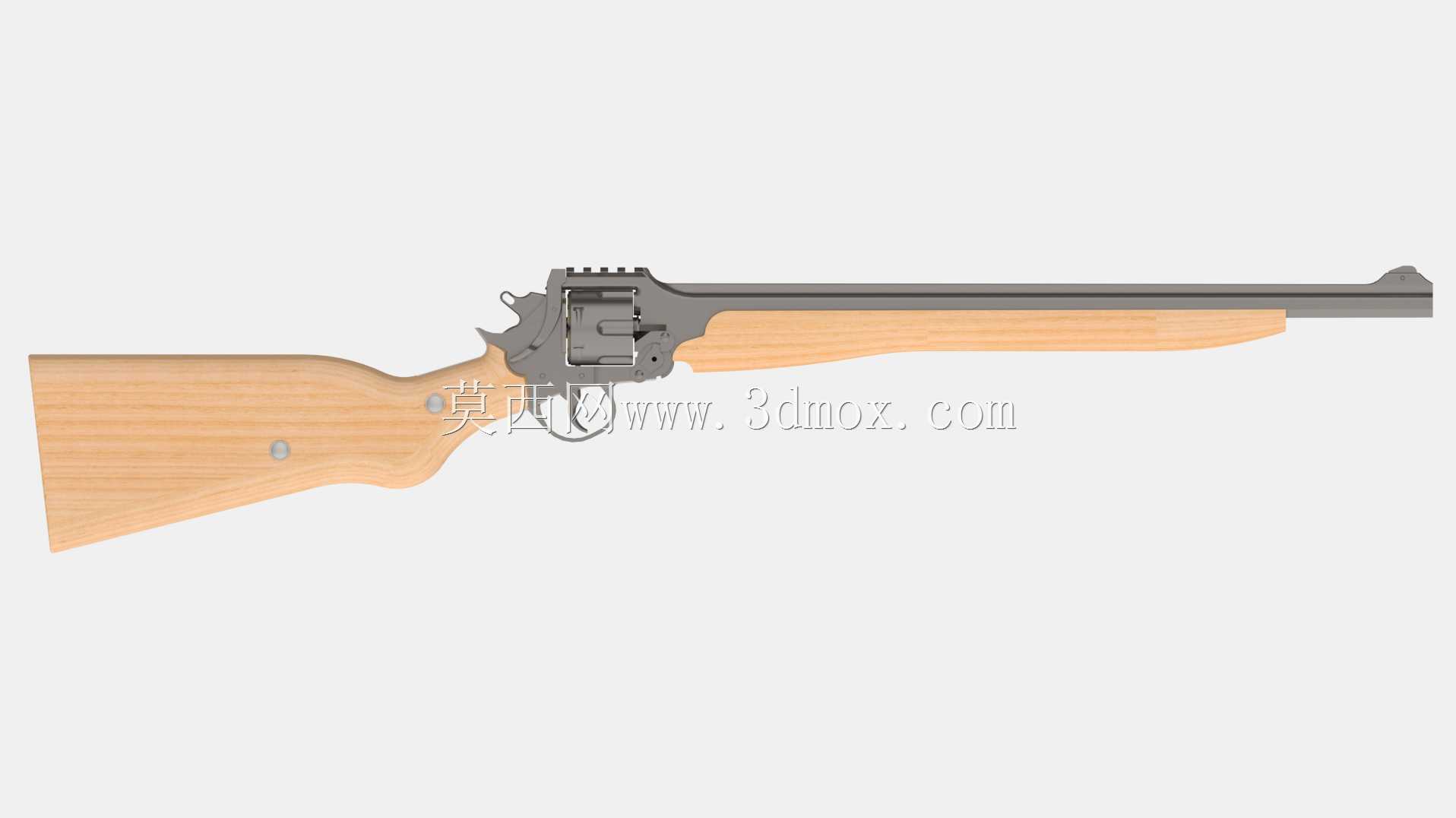

这款长管转轮式枪械的三维结构设计，核心面向枪械原理教学、影视道具开发、军事科普展品制作等应用场景，可作为轻武器结构认知的具象化教具，帮助相关从业者直观理解转轮供弹式长管枪械的运作逻辑，也能为影视道具制作、仿真展品开发提供精准的结构参考，避免实物测绘带来的尺寸偏差与结构误差。从实际用途来看，该设计并非面向实战功能开发，而是聚焦于结构原理的完整还原，将经典韦伯利左轮手枪的击发、供弹结构与卡宾枪的长枪管、固定枪托结构进行融合，既保留了转轮枪械无需抛壳、供弹结构紧凑的特点，又通过长枪管提升了弹道指向性，依托固定枪托优化了持握时的受力分布，适合用于原理展示与结构拆解教学。在功能特性层面，该设计完整还原了间歇式转轮供弹的卡宾枪枪座核心结构，击发机构与扳机组件完全沿用韦伯利左轮手枪的成熟运作逻辑，扣动扳机时可同步完成转轮弹巢的旋转对位、击锤待击释放的整套动作，能够清晰展示单动/双动转轮枪械的击发流程；枪身的护木与护手部分参考成熟长管枪械的持握结构设计，优化了持握时的手部贴合度，同时将所有固定用的销钉、螺丝与对应安装零件做了融合设计，大幅减少了独立零件的数量，既降低了3D打印制作时的装配难度，也避免了细小零件丢失导致的结构失效问题。设计思路上，创作者以经典韦伯利Mk4转轮手枪结构为基础底座，将原有的短管手枪布局调整为长管卡宾枪布局，在保留核心击发、供弹结构可靠性的前提下，调整了枪管长度与枪托安装位置，让整体重心落在扳机护圈附近，适配双手持握的使用姿态；同时简化了非核心的弹簧等弹性零件结构，重点突出刚性构件的连接关系与运动路径，让结构展示更加清晰直观，降低原理认知的门槛。在外形尺寸与安装边界层面，整体长度适配常规长管枪械的持握比例，枪托部分采用贴合人体肩窝的流线型轮廓，安装时与枪身主体采用嵌入式定位结构，无需额外紧固件即可完成定位装配；转轮弹巢与枪管尾部的对位间隙控制在合理范围内，既保证转动时不会出现结构干涉，也还原了真实枪械的弹巢对位精度；护木部分沿枪管下方延伸至扳机护圈前方，与枪管的安装贴合面做了适配性的曲面处理，保证装配后无明显缝隙，整体结构的安装公差控制在3D打印可实现的精度范围内，无需二次打磨即可完成装配。
