定制款栓动步枪结构三维设计

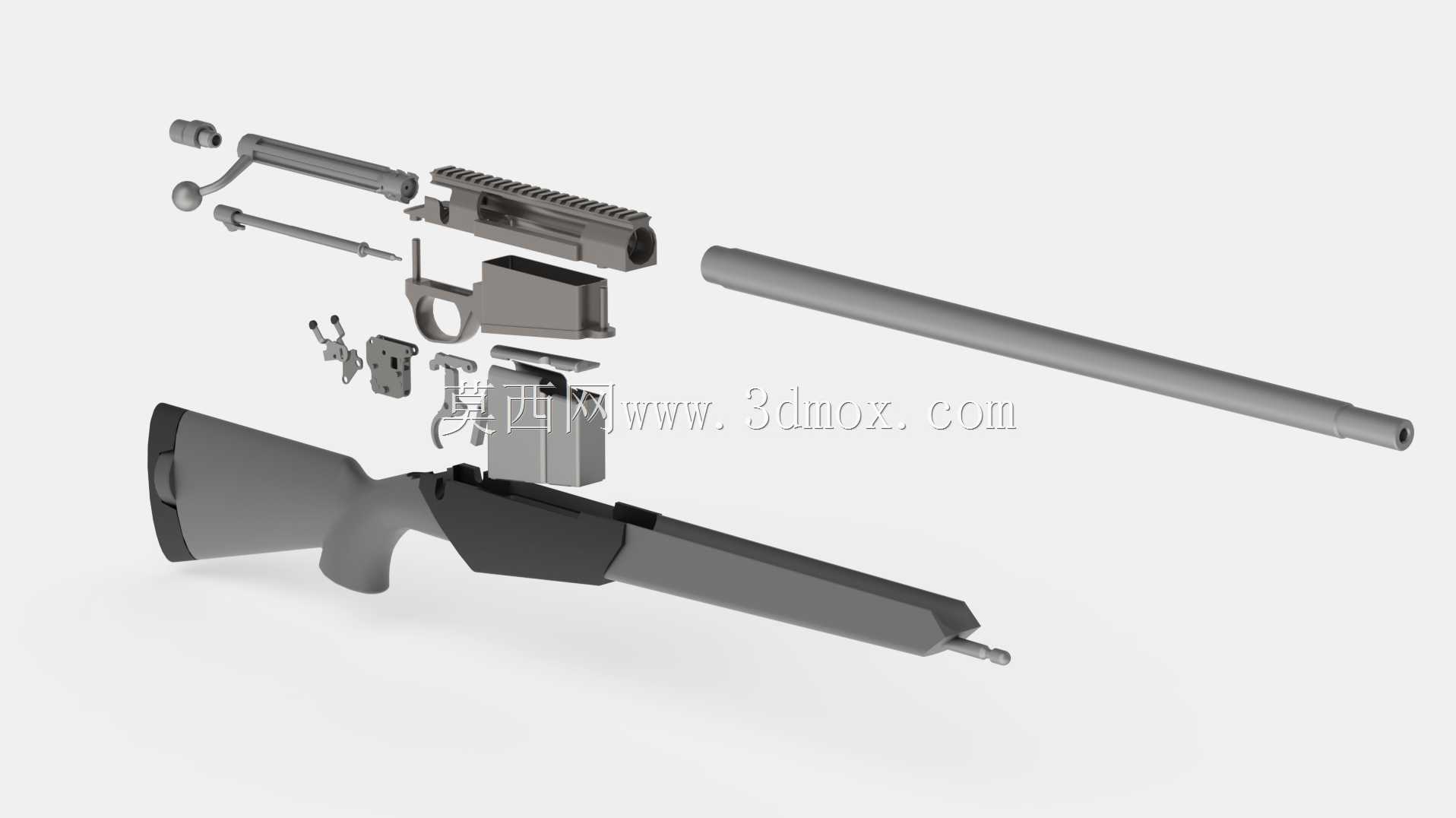

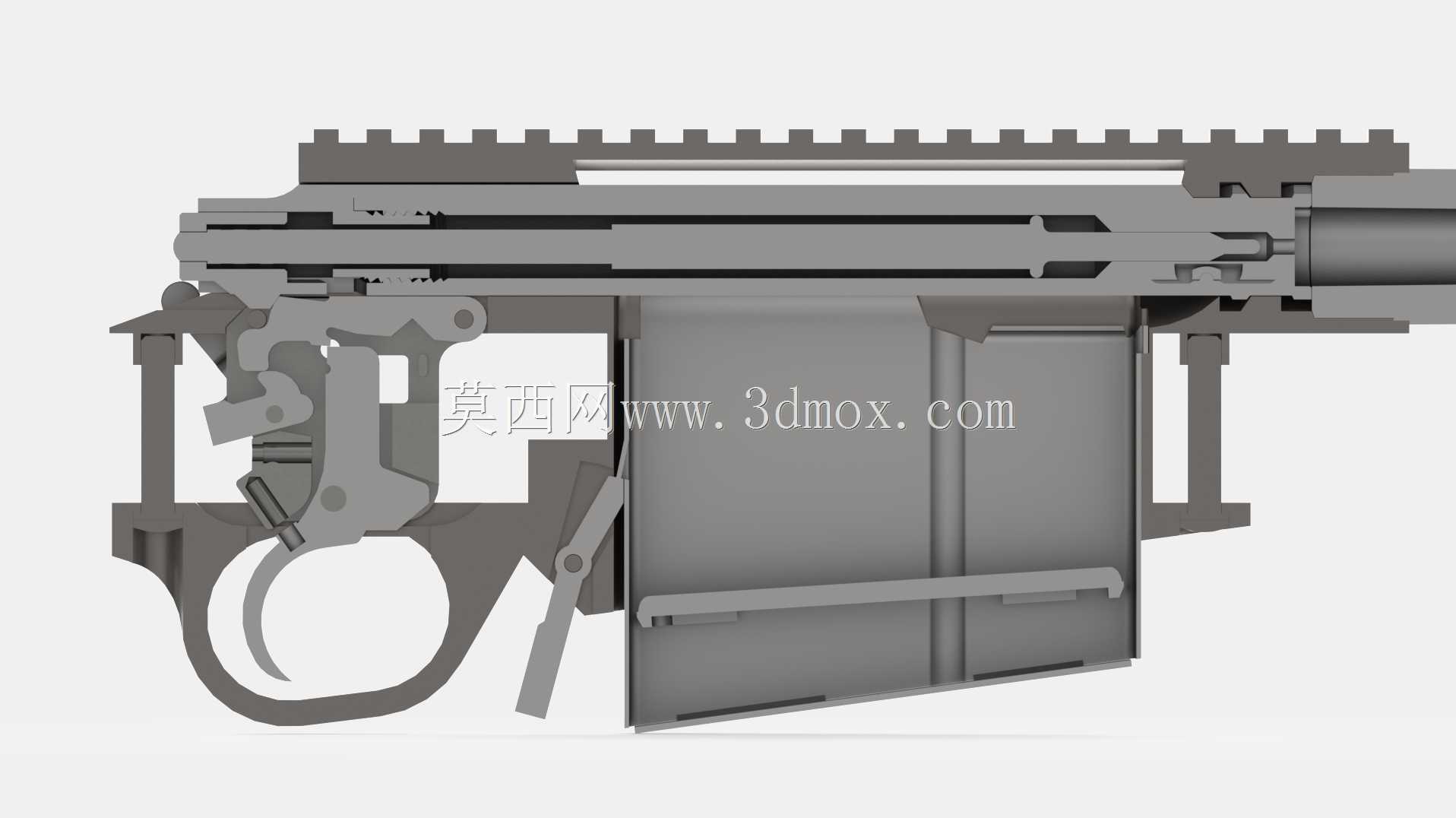

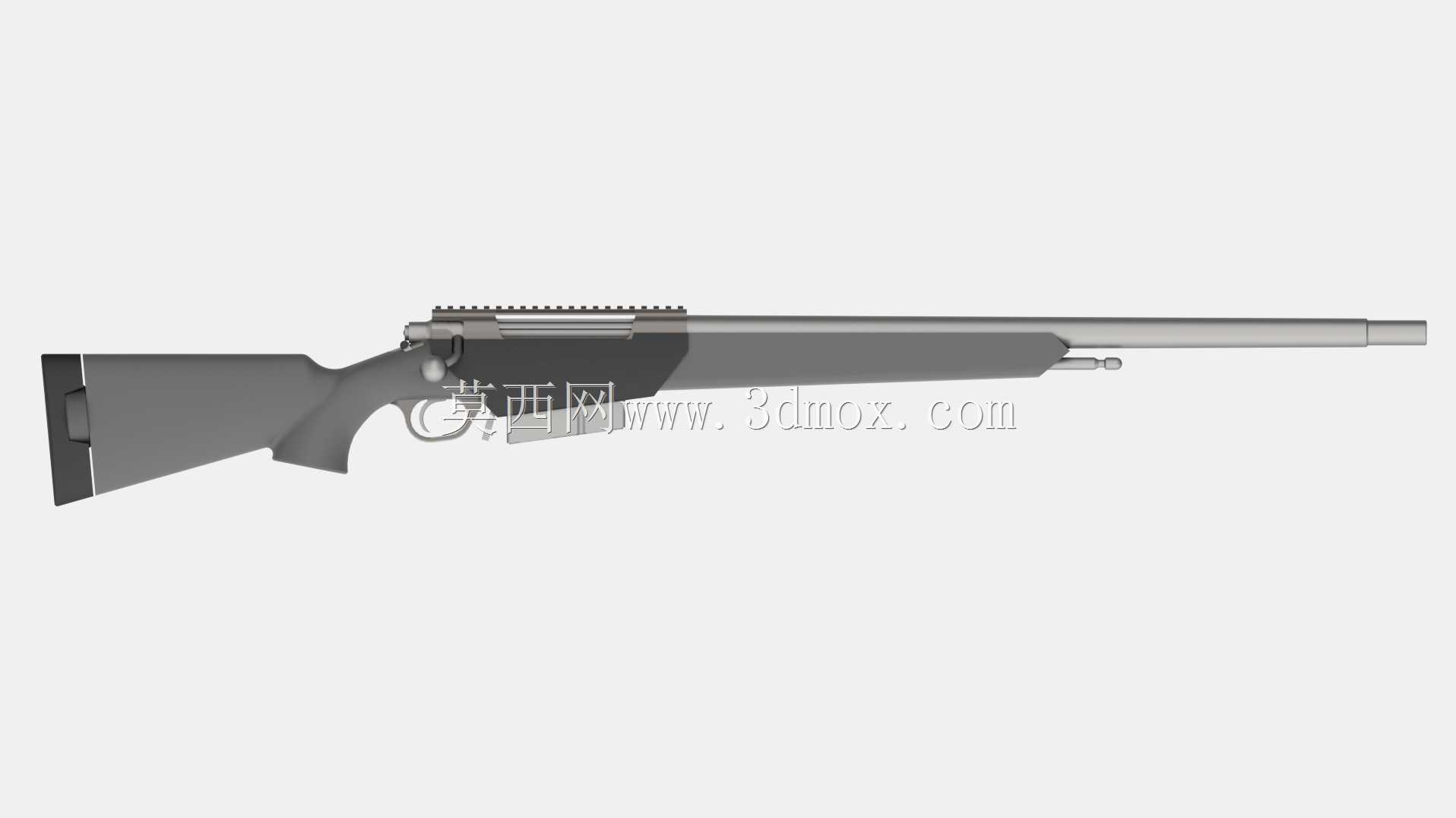

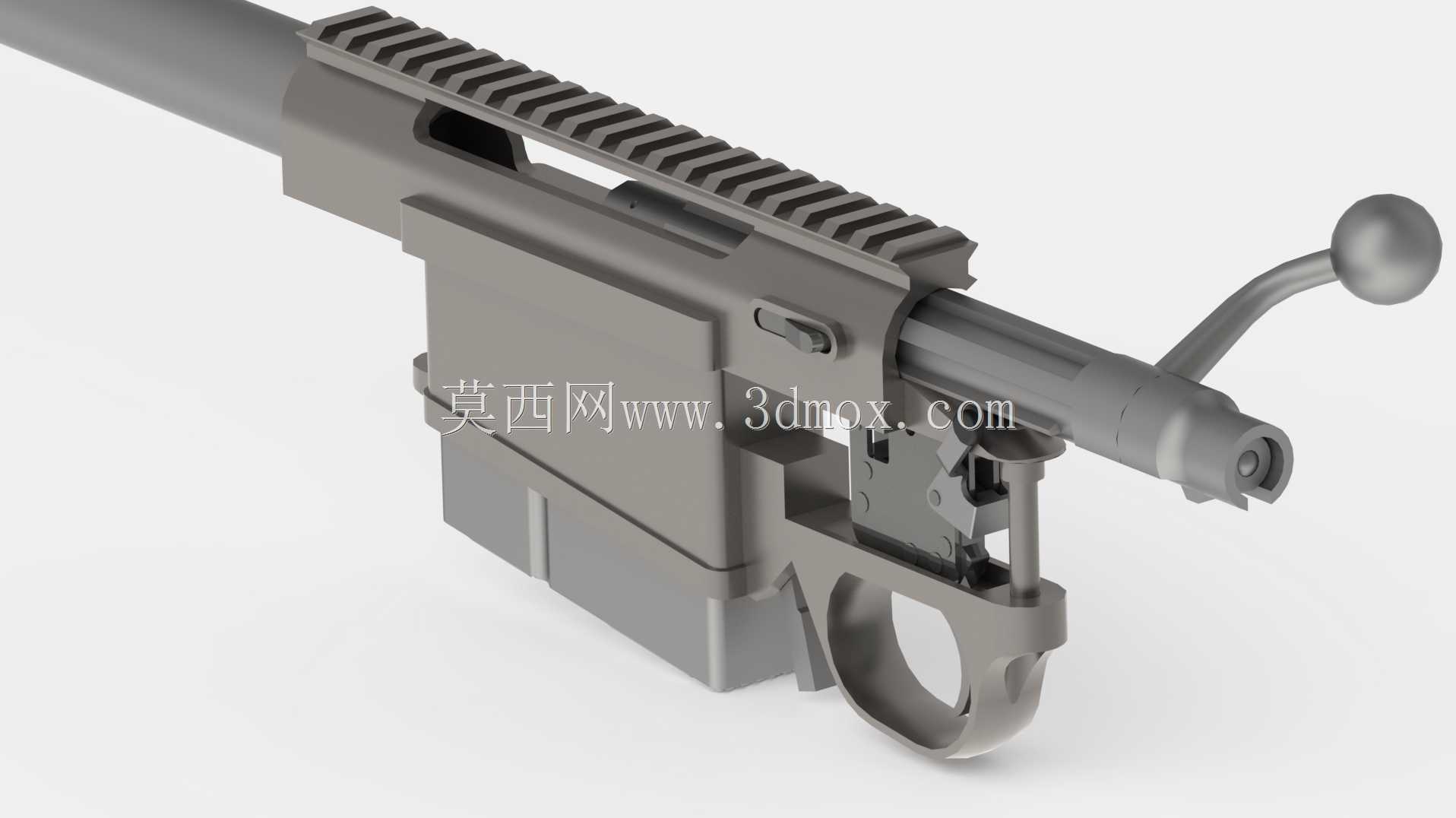

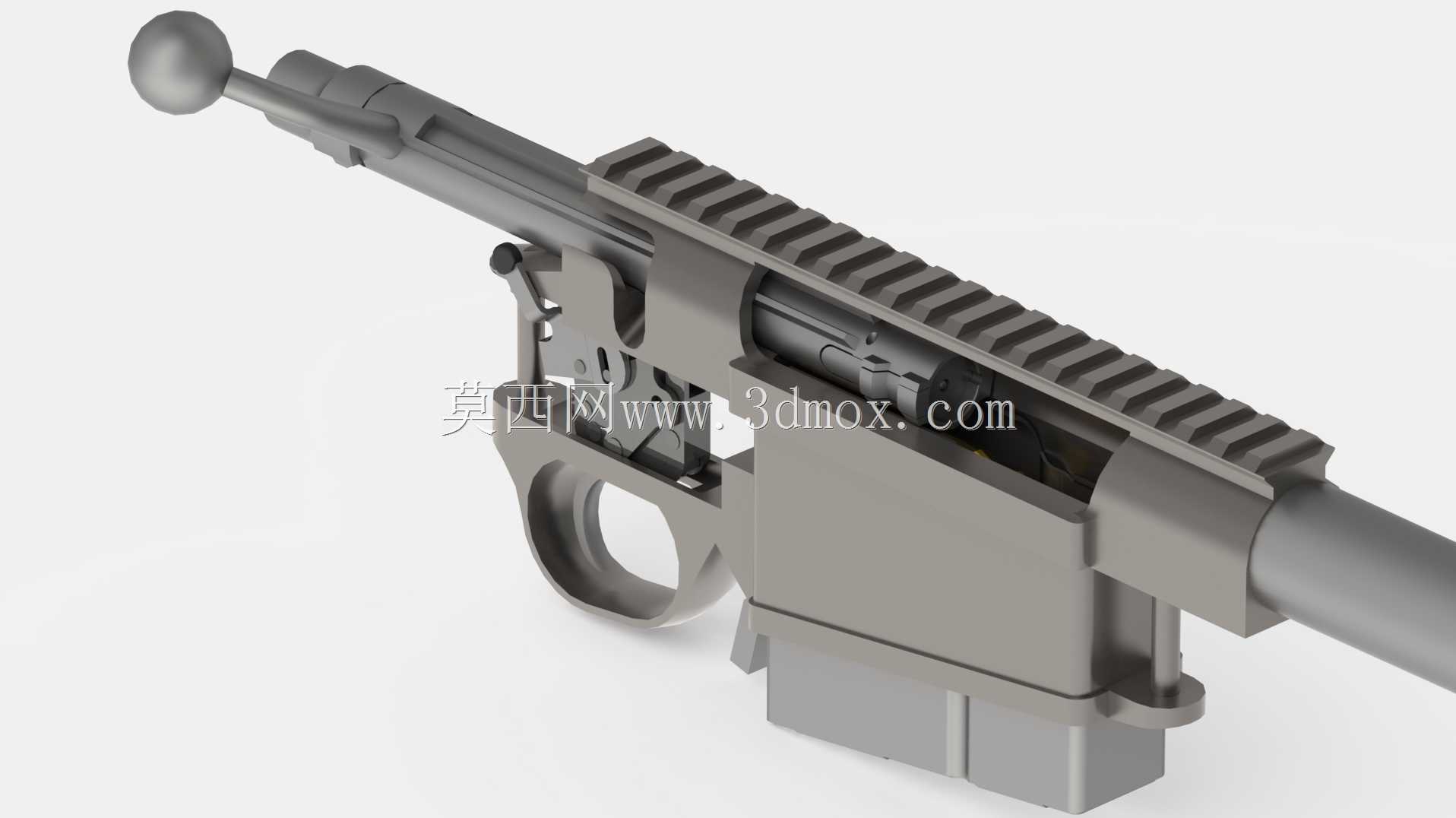

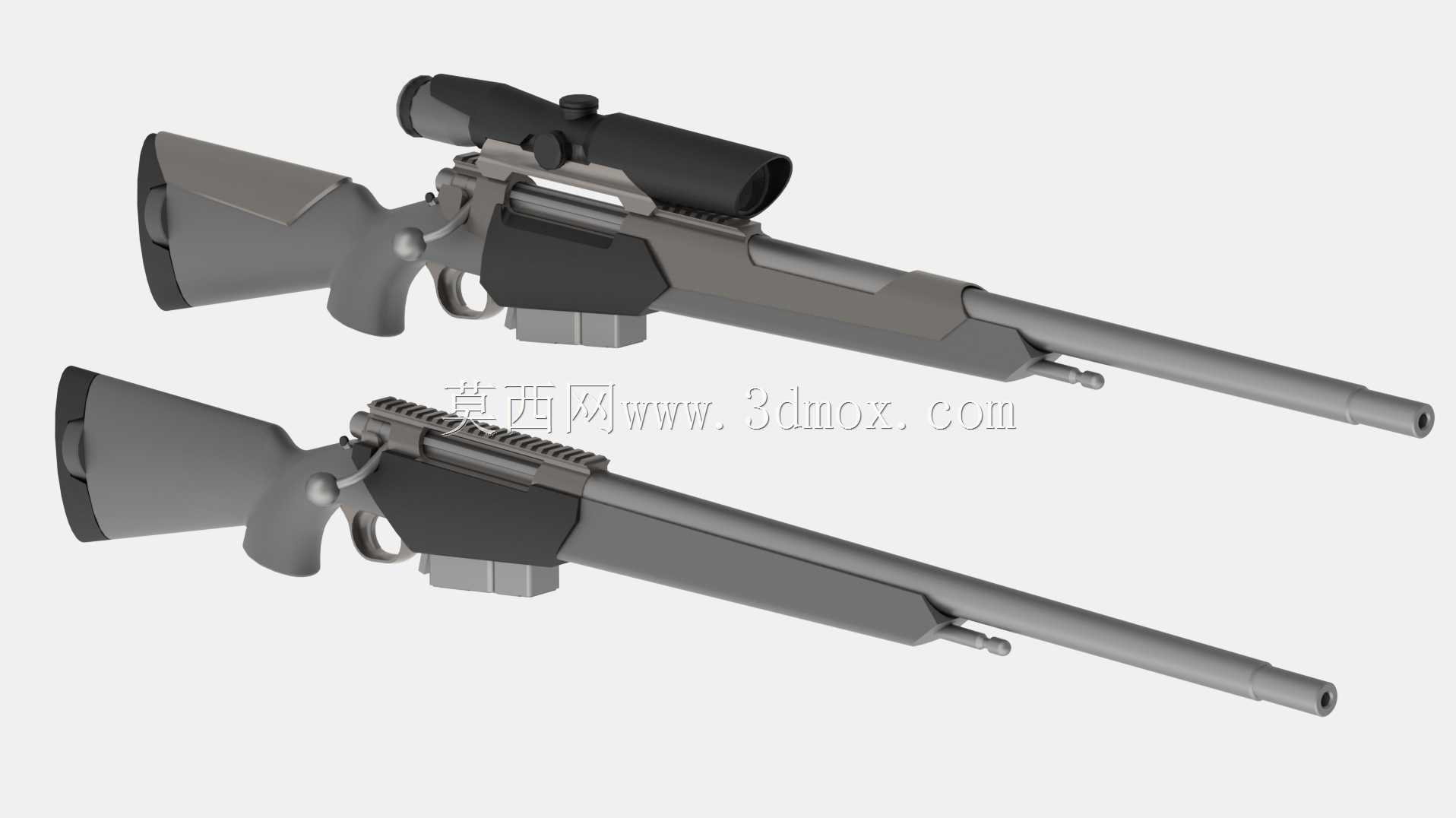

栓动步枪的结构设计核心围绕供弹、上膛、闭锁、击发、退壳的完整动作链路展开，这套定制化结构在传统栓动枪械的基础上做了多处适配性调整，首先针对枪机回拉行程做了安全装置的位置优化，避免枪机后坐过程中与保险部件发生运动干涉，这一改动直接解决了原型结构中枪机操作卡滞、行程受阻的问题，实际使用中能大幅提升拉栓动作的流畅度，减少操作阻力。扳机护圈的结构做了重新适配，不再直接沿用原型零件的尺寸参数，而是根据整体装配的公差配合要求调整了安装孔位与轮廓尺寸，保证各零件在装配状态下的间隙均匀，不会出现扳机行程受阻、护圈与机匣错位的问题。整套结构的零件组合逻辑没有完全照搬量产枪械的实测尺寸，而是以装配适配性为核心做了尺寸链的重新核算，比如在原有结构基础上整合了雷明顿700的扳机组件、加长枪机螺栓、双叠338弹匣、M16型抽壳钩与抛壳器，同时替换了全新的枪托结构，去掉了冗余的弹簧辅助结构，把螺钉等紧固件与对应零件做了整合设计，减少了零散小零件的数量，降低了装配复杂度与后期维护的零件更换成本。从结构布局来看，枪管采用长行程浮置设计，安装边界从机匣前端面延伸至枪口位置，与护木之间保留均匀间隙，避免射击过程中枪管形变接触护木影响射击精度；枪托采用一体化轮廓设计，握持区域做了贴合手型的曲面过渡，与机匣的连接位置设置了定位止口，保证装配后同轴度符合要求，不会出现枪托偏斜的问题。机匣顶部设置了全长度皮卡汀尼导轨，安装平面的平面度控制在装配要求范围内，可适配各类瞄准镜的安装需求，不需要额外加装转接部件。各运动部件的行程设计都做了限位校核，比如枪机的前后行程、扳机的转动角度、抽壳钩的摆动范围都在结构中设置了对应的限位面，避免零件运动超程造成结构损坏。这类栓动结构的应用场景覆盖民用狩猎、运动射击、精准射击竞赛等多个领域，结构设计中对零件配合精度的要求较高，尤其是闭锁支撑面的贴合度、枪机与机匣导轨的配合间隙、枪管与机匣的连接同轴度，都会直接影响枪械的射击精度与使用寿命。在三维建模过程中，各零件的装配约束完全按照实际装配关系设置，可直接用于结构验证、装配干涉检查，也能为后续的零件加工、工装设计提供准确的尺寸参考，避免实际加工过程中出现零件无法装配、配合间隙超差的问题。
