集装箱堆场小型移动式起重转运设备

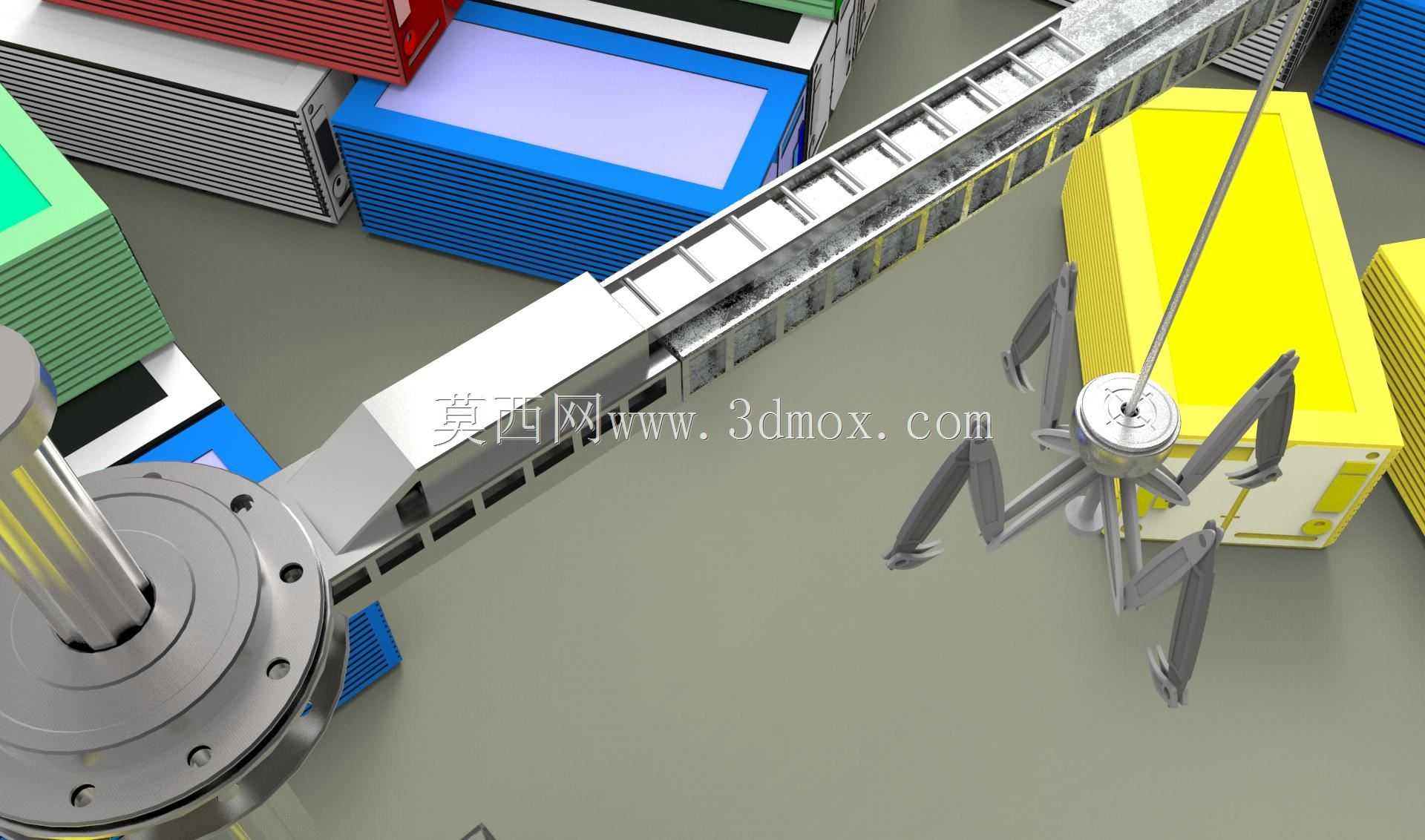

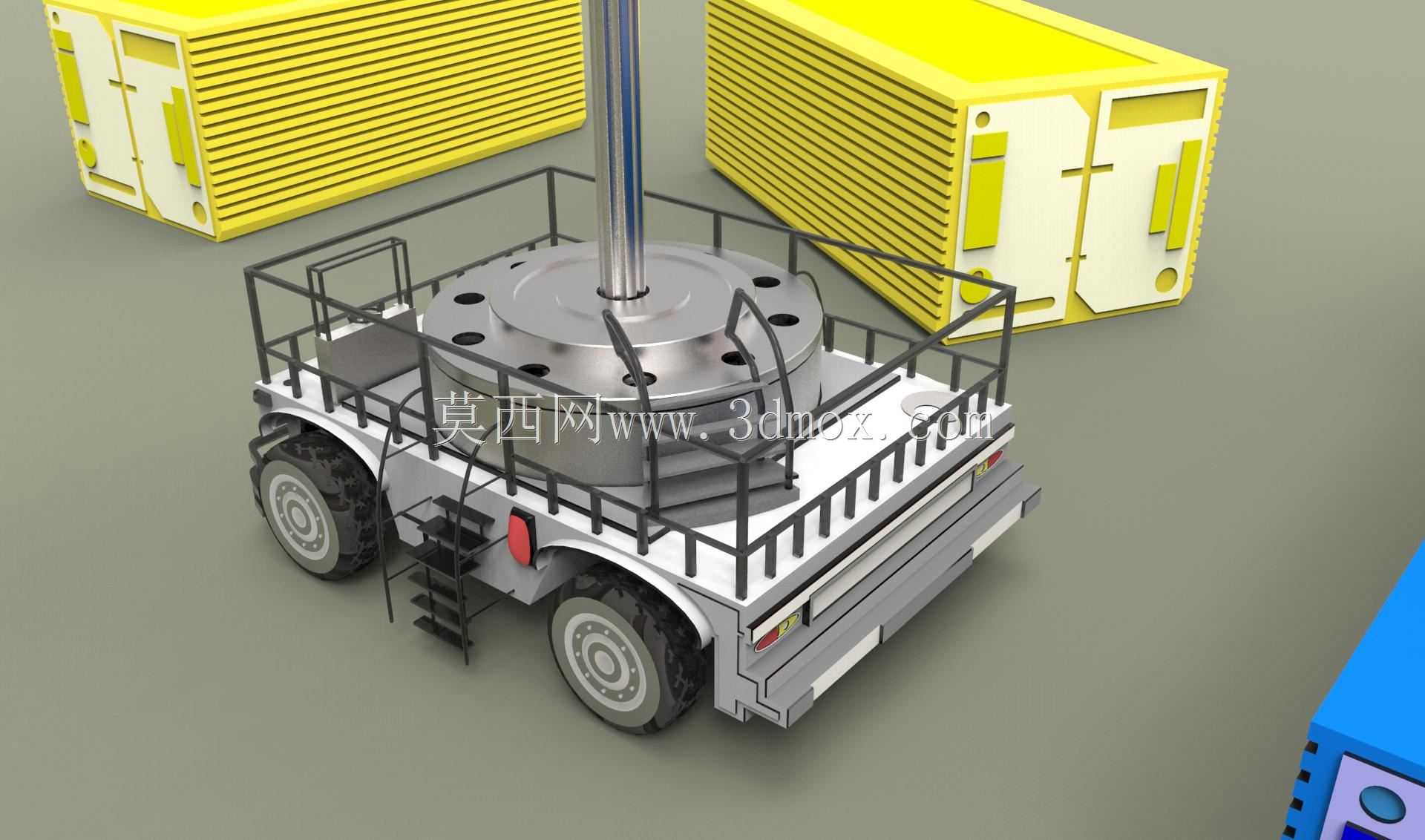

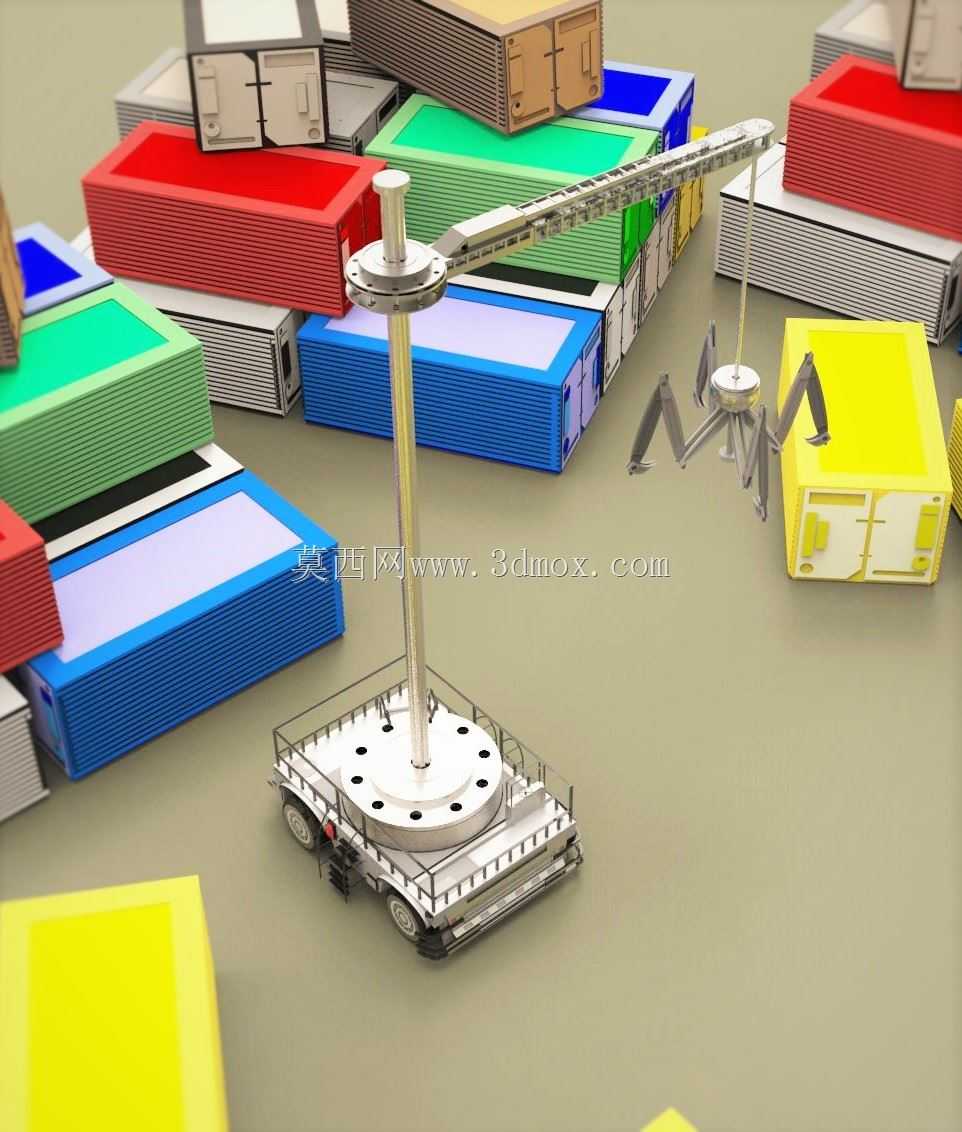

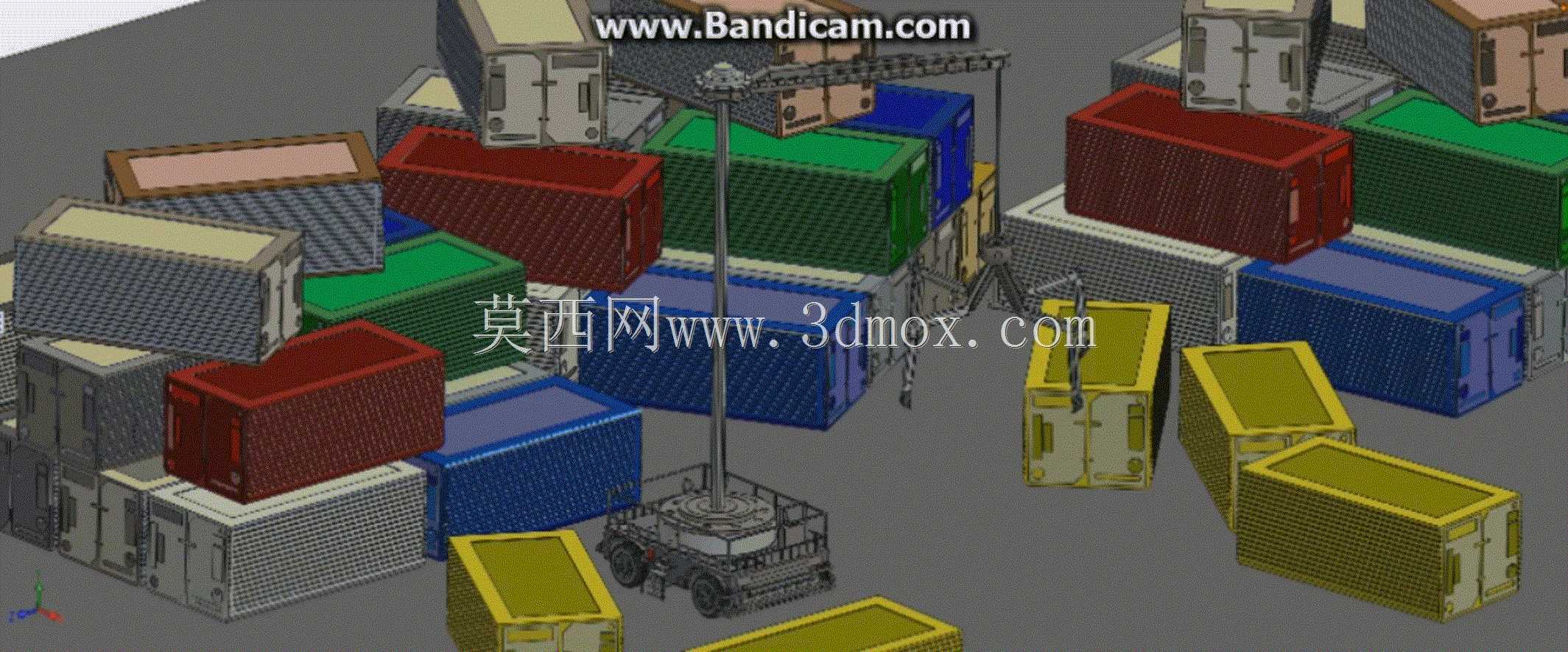

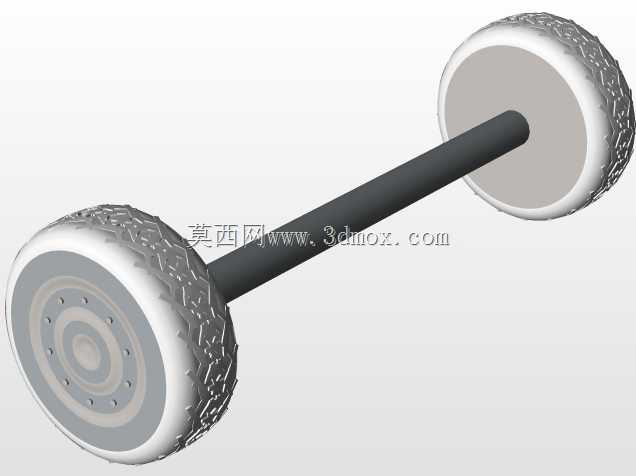

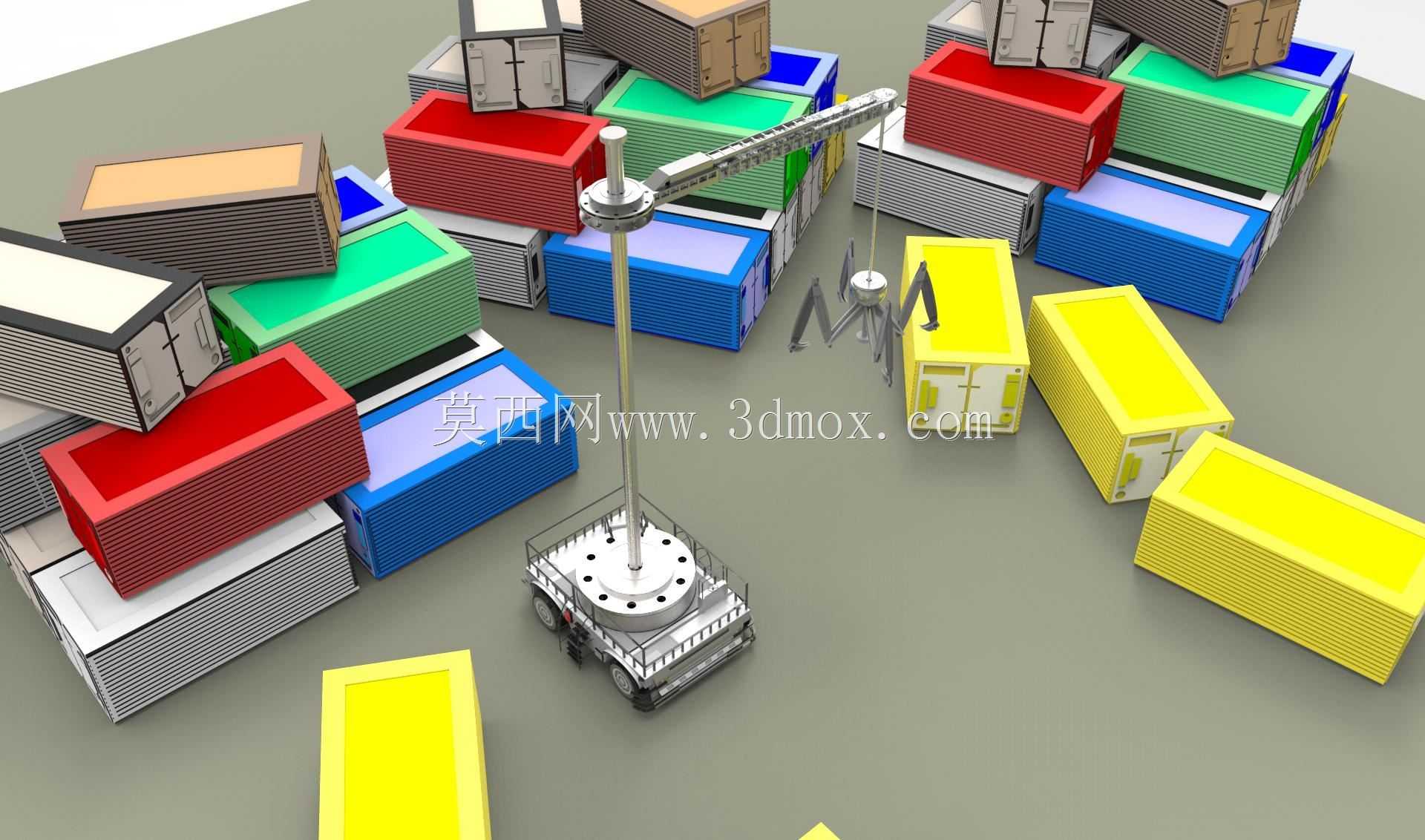

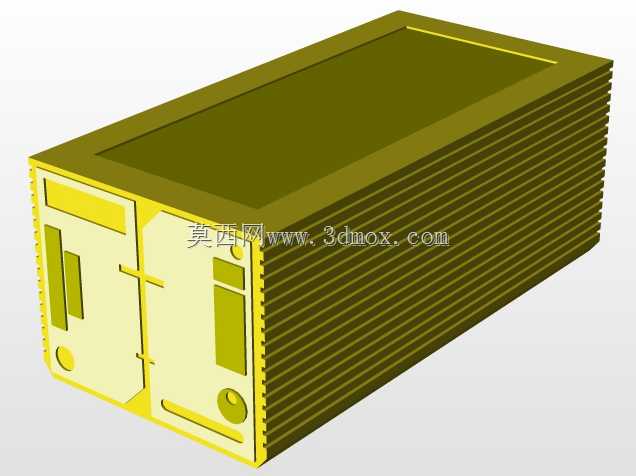

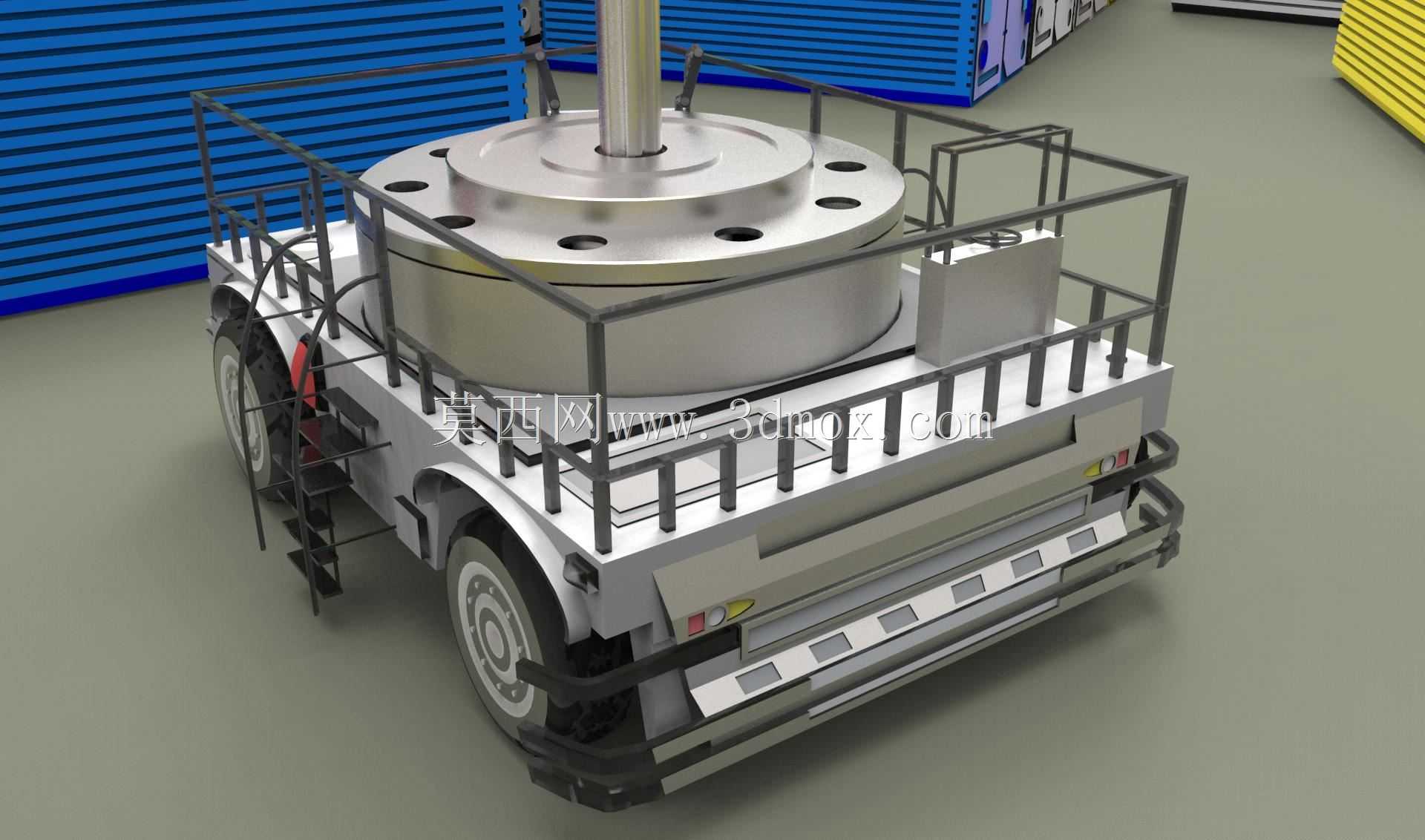

这款起重转运设备主要面向集装箱堆场、中小型物流货场、临时仓储周转区的作业场景，针对密集堆叠的标准集装箱完成短距离移位、堆高调整、空位存取的作业需求，解决传统大型龙门吊无法覆盖狭窄堆垛间隙、小型叉车起重载荷不足的作业痛点，适配多色分垛管理的集装箱存储场地，能够在堆叠高度3-4层的集装箱堆阵中灵活穿行，完成指定箱位的精准取放作业。设备采用轮式自行走底盘设计，底盘宽度控制在1.2米以内，能够在相邻集装箱堆预留的1.5米作业通道内顺畅转向移动，无需额外拓宽堆场作业通道，最大化提升堆场的单位面积存储容量。底盘上方设置可伸缩式垂直立柱，立柱最大起升高度可达12米，完全覆盖4层标准集装箱的堆高作业需求，立柱顶端配置可小幅回转的吊具挂载梁，吊具采用标准集装箱角件锁止结构，能够快速对接集装箱顶部的四个角锁孔，挂载后自动完成锁止固定，避免转运过程中箱体晃动脱落。设备的动力单元集成在底盘下部的封闭舱体内，采用液压驱动形式为行走、立柱伸缩、吊具锁止提供动力输出，行走轮采用实心橡胶轮，对堆场硬化地面的压强小，不会造成地面破损，同时具备良好的防滑性能，即使在带有轻微坡度的堆场地面也能稳定停靠作业。设计过程中重点考量了密集堆垛场景下的作业视野问题，立柱侧面设置有随动的观测摄像头，作业人员可通过底盘侧方的操作位实时观察吊具与集装箱角件的对接位置，无需额外配备指挥人员即可完成精准对位，大幅降低密集堆垛场景下的作业碰撞风险。设备的作业覆盖半径以立柱中心为基准可达2.5米，无需频繁移动整车位置即可完成相邻两个箱位的取放作业，有效提升单箱作业效率。吊具的额定载荷匹配20英尺标准集装箱的满载重量，能够满足常规货运集装箱的转运需求，针对不同颜色标识的分类集装箱堆垛，设备可快速调整作业位置，无需调整整体堆阵布局即可完成指定箱体的存取，特别适合采用颜色分区管理的集装箱租赁场站、临时周转货场使用。设备的整体外形紧凑，闲置时可停靠在堆场边角位置，不会占用过多存储面积，安装使用时无需对堆场地面做额外的预埋加固处理，到场后加注液压油即可投入作业，大幅降低场地的改造成本。
