多地形作业管式起重设备结构设计

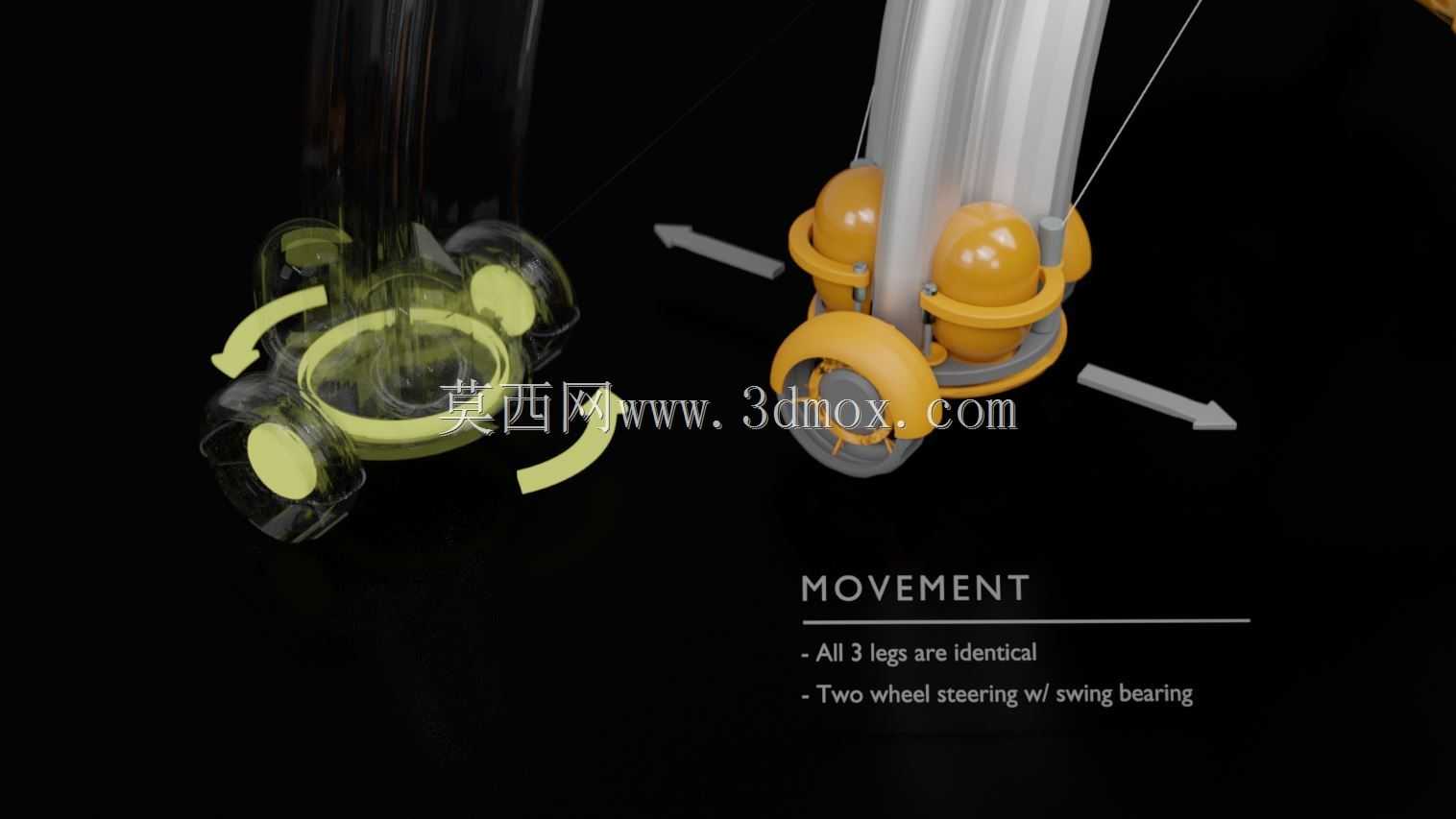

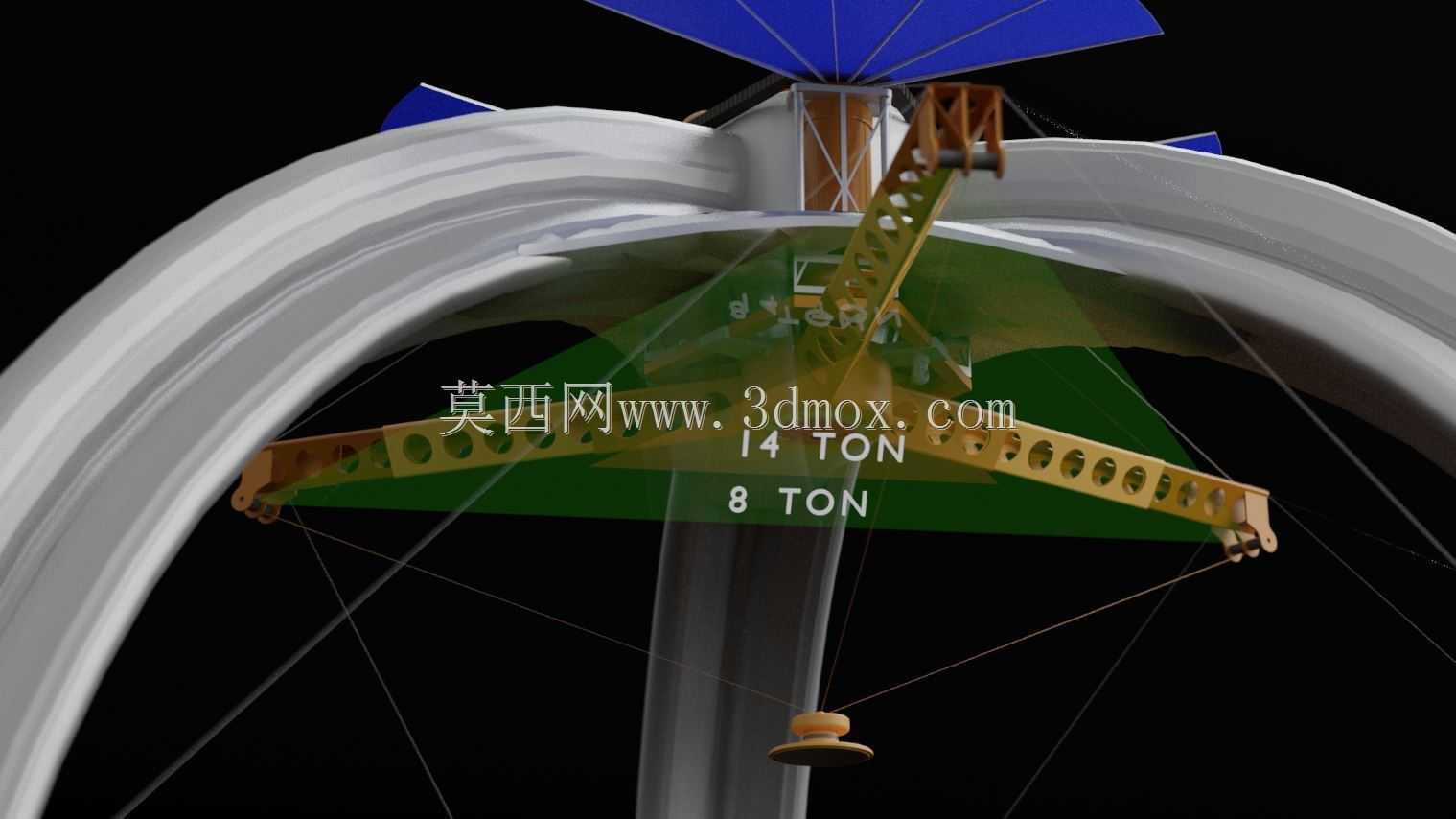

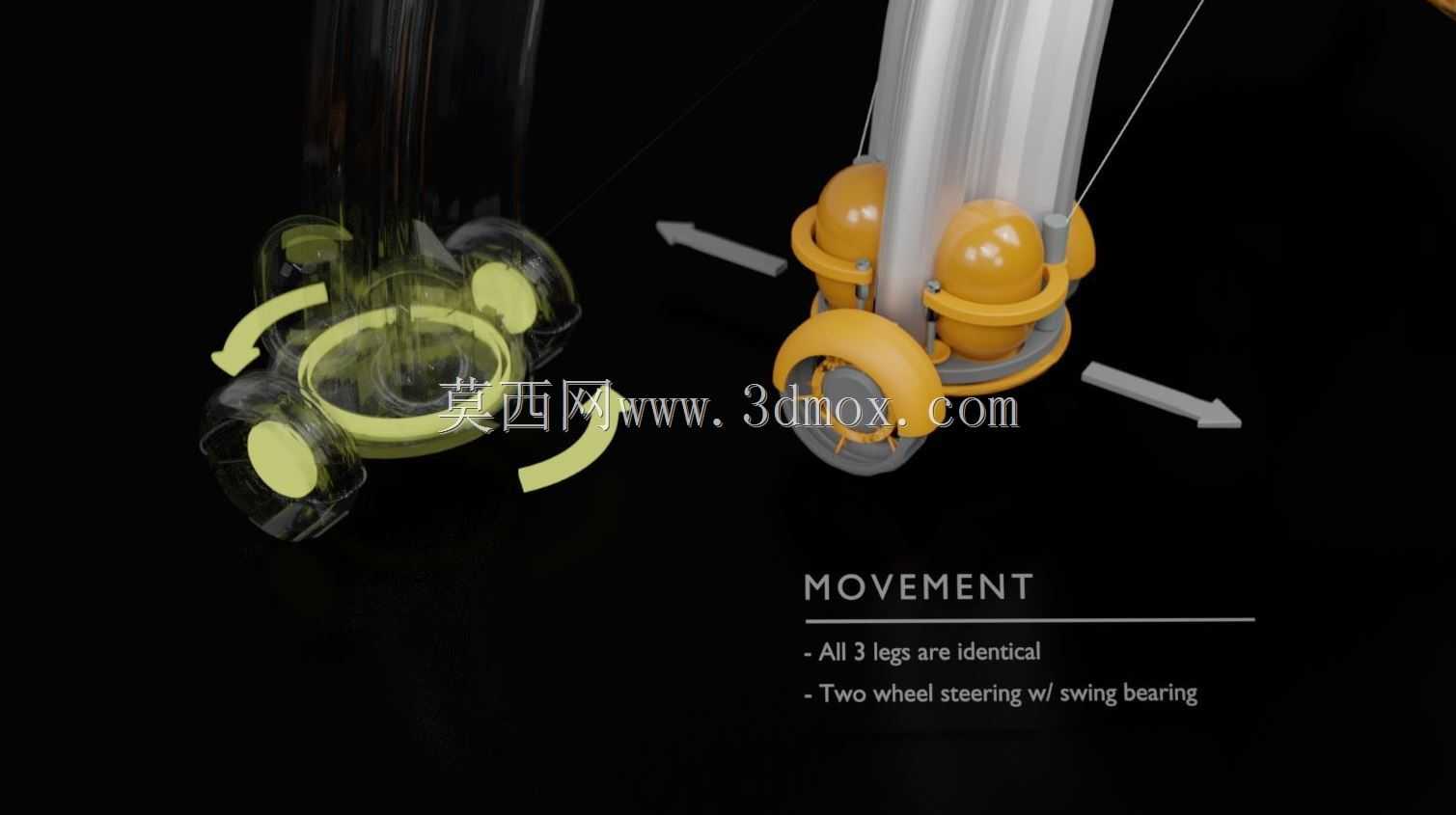

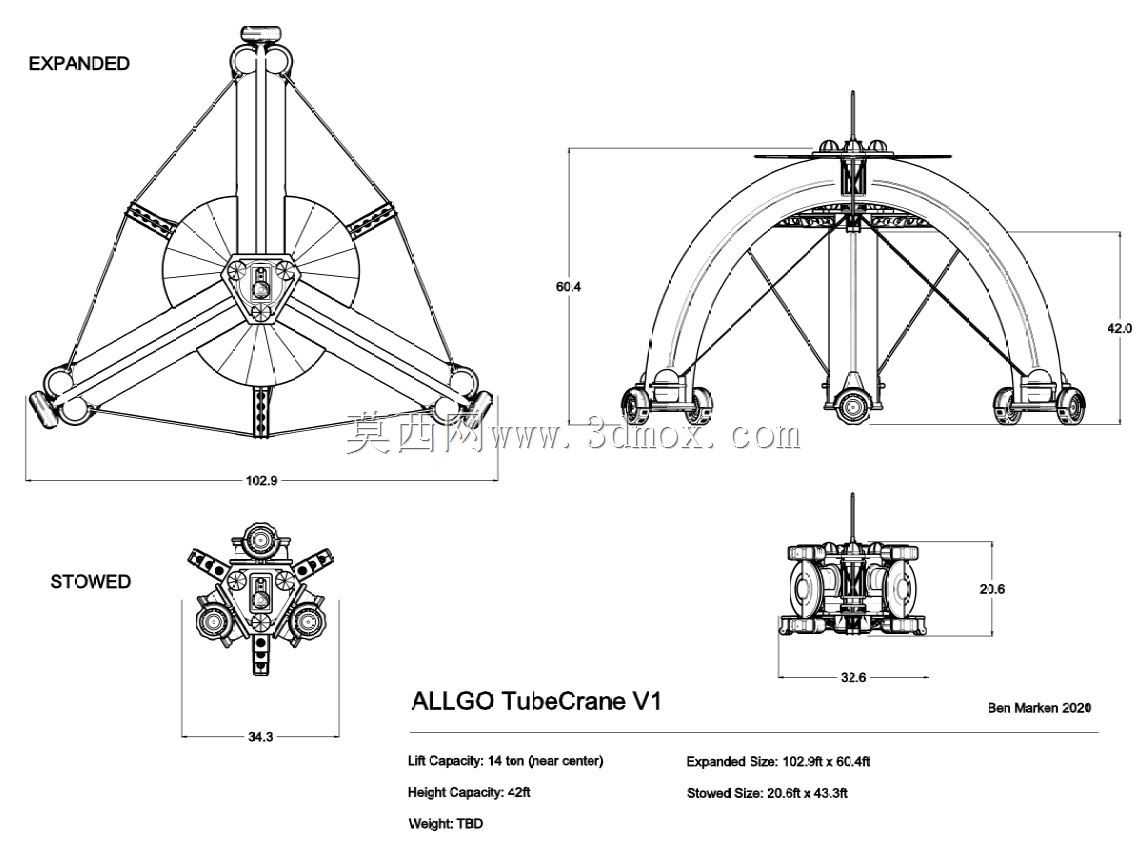

这款管式起重设备主要面向复杂非硬化地形的重载吊装作业场景，可适配野外勘探站点搭建、崎岖地形物资转运、特殊工况下的设备就位等常规轮式起重机难以抵达的作业环境，能够在不依赖大面积平整硬化场地的前提下完成中轻型载荷的垂直起吊与短距离水平移位作业，填补了特殊地形下灵活起重作业的设备空白。设备采用多组独立轮式行走平台作为承载基础，每个车轮单元配备独立的摆动驱动结构，可根据地面起伏实时调整轮组高度与接地角度，即使在碎石坡面、凹凸不平的硬质非铺装地面也能保持整机重心稳定，避免作业过程中出现侧翻风险。起重主体的承力结构采用三角框架式布局，相较于传统线性机架，三角构型的框架在相同材料用量下具备更高的结构刚度，能够抵消吊装过程中产生的横向摆动力矩，提升重载作业时的结构稳定性。设备设置三组独立吊点作为缆索张拉的承力位置，合理分布的吊点能够让起吊载荷的受力均匀分散到整个主体框架上，避免局部应力集中导致的结构变形，同时也为不同规格吊具的挂载提供了灵活的选择空间，可根据吊装物的外形尺寸调整吊索的挂载位置，适配不规则形状载荷的吊装需求。设备的中心模块采用中空腔体设计，该腔体可用于收纳腿部伸缩的驱动与锁止机构，在设备转运状态下可将支撑腿完全收纳进腔体内部，大幅缩小整机的转运尺寸，降低运输过程中的空间占用；作业状态下支撑腿可向外伸出并撑住地面，进一步扩大整机的支撑边界，提升大载荷吊装时的整机稳定性。设备的外形尺寸经过紧凑化设计，在保证作业覆盖范围的前提下尽可能压缩整机宽度与长度，能够在狭窄的山间通道、狭小的站点内部空间完成通行与作业，安装时无需提前进行大规模场地平整，仅需清理出支撑腿的接地区域即可快速完成作业准备，大幅缩短特殊场景下的起重作业准备周期，减少配套的场地处理成本。
