双梁桥式起重搬运设备结构设计

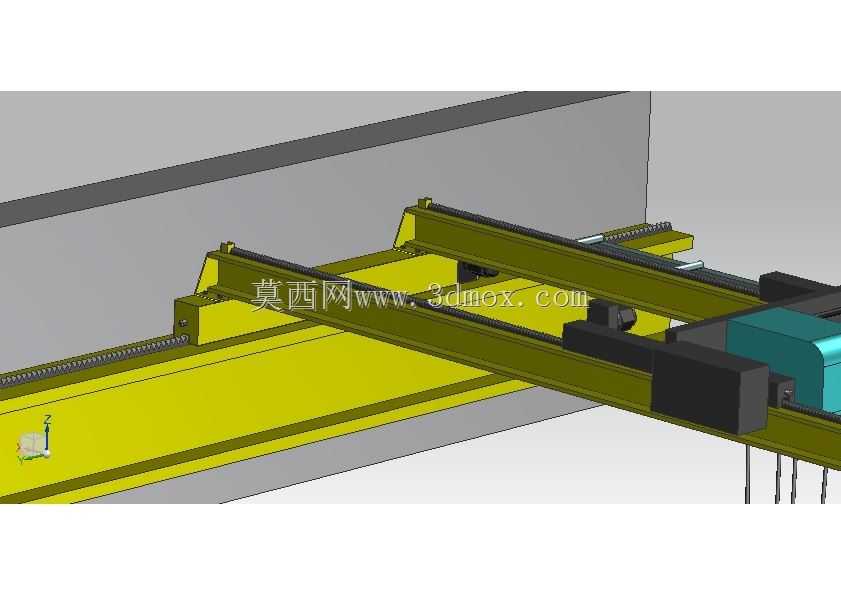

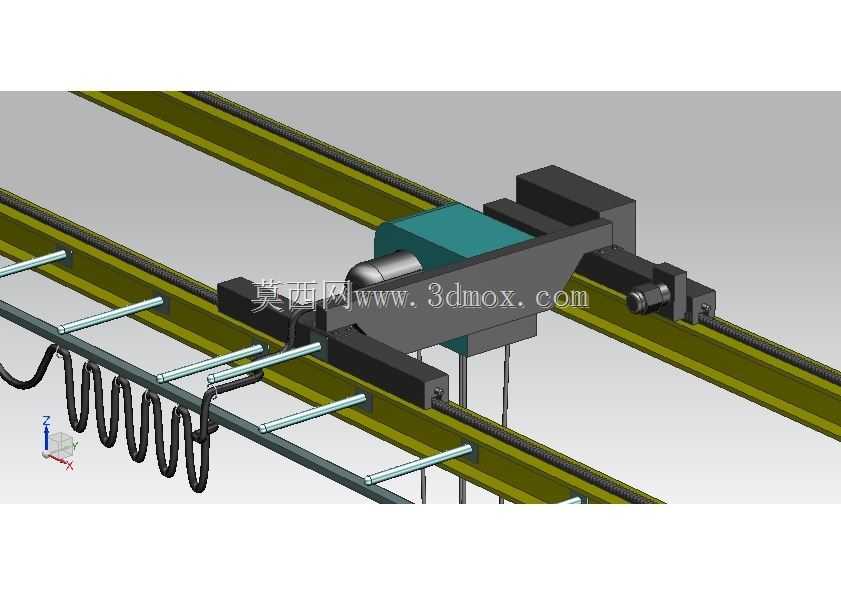

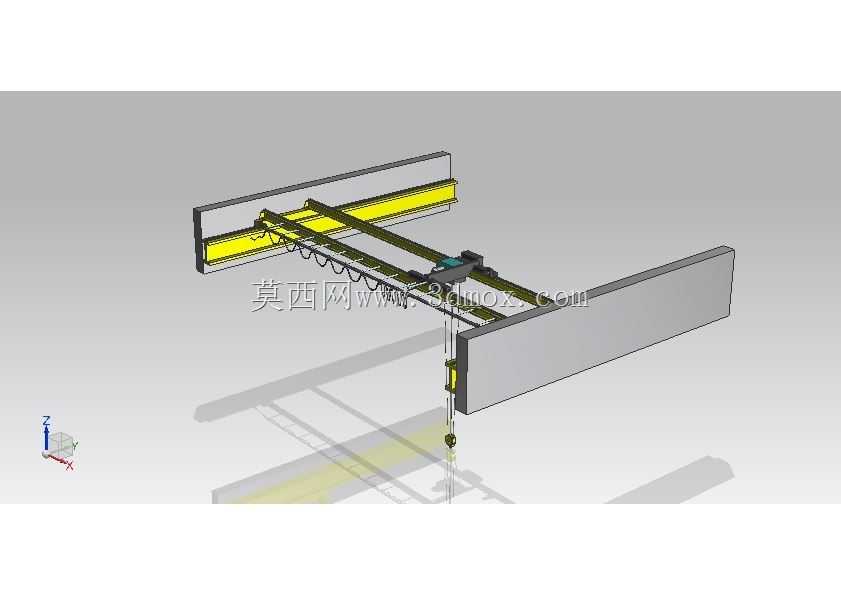

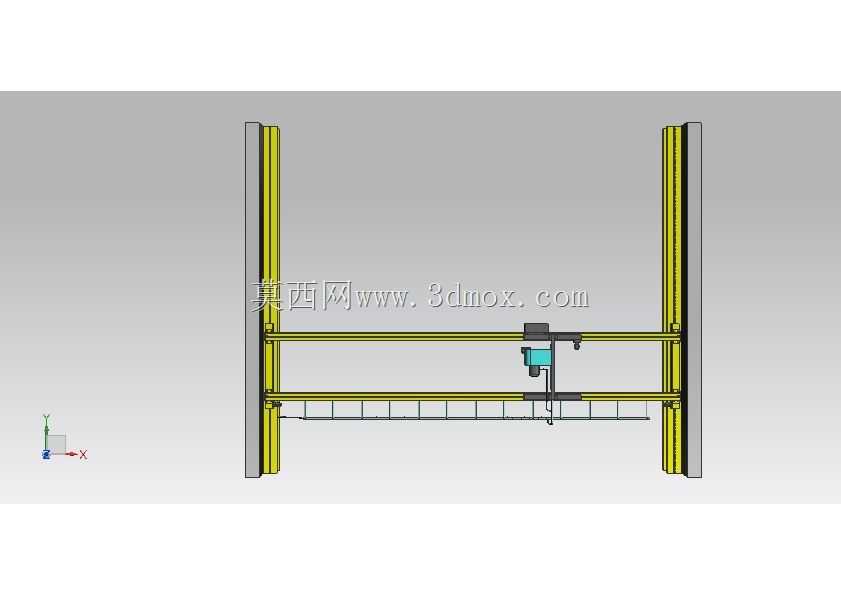

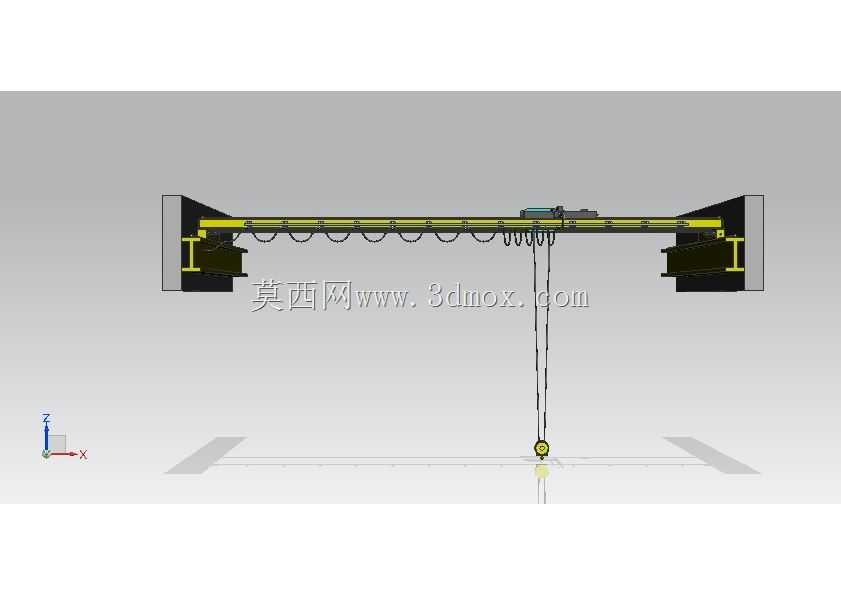

该双梁桥式起重设备主要应用于工业厂房内部的重型物料吊装转运场景，覆盖机械加工车间、仓储库区、装配产线上方的固定作业区域，可沿厂房预设的纵向轨道全程移动，搭配横向运行的起重小车完成指定范围内任意点位的重物取放作业，适配生产过程中重型工件上下料、设备检修部件吊装、成批次货物堆垛转运等核心作业需求，能够大幅降低人工搬运重型物料的劳动强度，提升厂区内部物流周转的作业效率，避免人工搬运重型物件存在的安全隐患。设备整体采用双主梁平行布置的结构形式，两根主梁作为核心承载构件，沿厂房跨度方向架设，两端通过端梁结构与纵向行走轨道配合，主梁上方铺设供起重小车横向移动的运行轨道，起重小车集成起升卷扬机构与横向行走驱动组件，可沿主梁方向灵活移动，配合端梁处的纵向行走驱动，实现三维空间内的重物吊运轨迹覆盖。设计过程中优先考量承载结构的刚度与稳定性，主梁采用箱型截面结构设计，在保证整体自重可控的前提下，最大化提升结构抗弯曲变形能力，避免满载作业时主梁下挠量超出安全阈值，影响运行平稳性与作业精度；行走轮组与轨道的配合面做耐磨强化处理，降低长期往复运行带来的结构磨损，延长设备整体服役周期。驱动系统采用分散式布置方案，纵向行走驱动安装于端梁位置，横向行走与起升驱动集成于小车上部，各驱动单元匹配对应制动结构，保证启停过程运行平稳，避免重物吊运过程中出现大幅晃动。设备安装时需匹配厂房顶部预设的承重牛腿与轨道安装基础，整体安装边界需预留端梁与厂房立柱之间的安全间隙，小车运行行程需覆盖厂房跨度方向的全部作业区域，起升高度根据厂房净空高度与作业需求做对应适配，保证重物可从地面工位起升至指定高度，顺利跨越厂区内的设备、料架等障碍物完成转运。设备的电气布线沿主梁内侧的走线槽布置，避免线缆外露受落尘、磕碰影响，各运行机构设置行程限位保护，当行至轨道端点位置时自动切断驱动动力，防止冲轨脱轨等安全事故发生，起升机构设置超载保护与上下限位，避免超载作业或冲顶、过放等问题，全方位保障作业过程的安全性与可靠性。
