卧式液压起重千斤顶结构设计

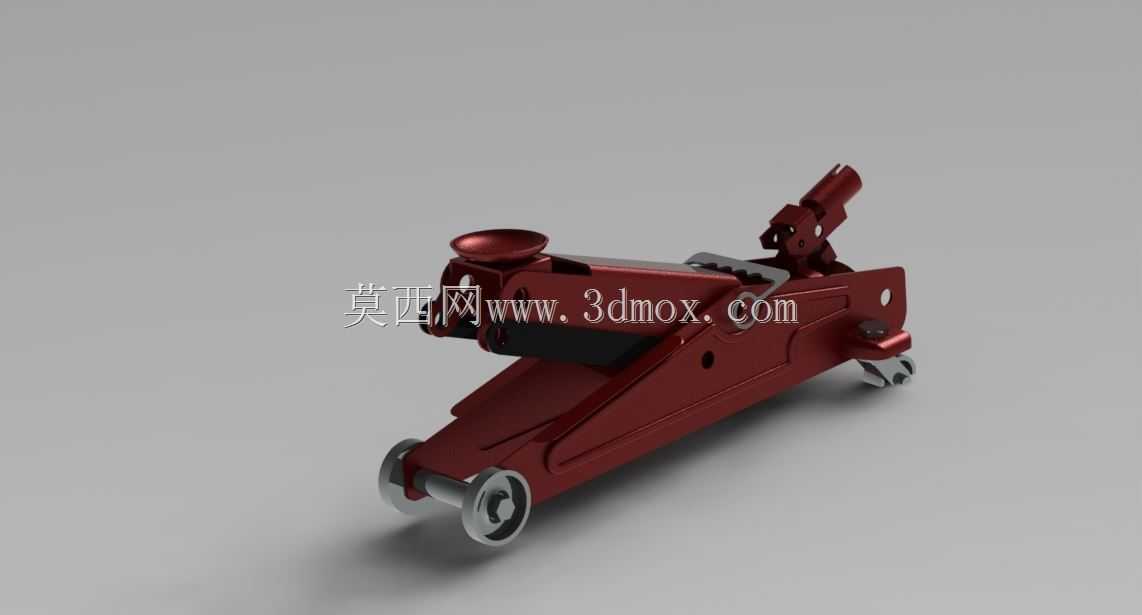

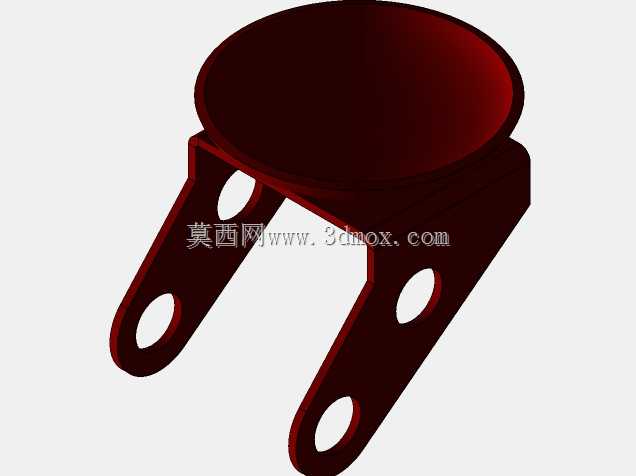

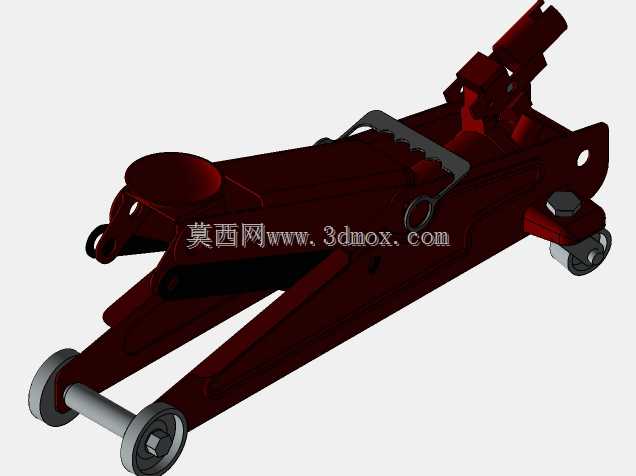

这款卧式液压千斤顶主要面向汽车维修、小型设备起重移位场景设计，是汽修门店、设备维保车间、私家车主应急换胎的常用起重工具，相比传统立式千斤顶，其卧式结构重心更低，作业时稳定性更强，适配乘用车底盘较低的作业环境，能够在有限的底盘空间内完成托举定位，避免举升过程中出现侧滑、倾覆的风险。从实际用途来看，该设备主要用于1.5吨到3吨区间的小型乘用车、轻型设备的举升作业，可在车辆换胎、底盘检修、制动系统维保、小型机台移位等场景中使用，作业时将设备推入车辆底盘指定支撑点位置，通过压动操作杆驱动液压油缸做功，即可平稳将负载抬升至所需作业高度，配套的卸压阀可控制负载缓慢下降，全程作业无冲击，能够保障被举升物件与作业人员的安全。从功能特性来看，该千斤顶采用单级液压油缸驱动，内部油路设计紧凑，压动操作杆时的做功行程短，能够快速将托举臂抬升至接触负载的位置，减少空行程的操作时间；托举臂采用变截面钢板冲压焊接结构，在保证结构强度的同时控制整体自重，前端的万向轮与后部的定向轮配合，可在平整地面上灵活推移，无需人力搬抬移动设备；顶部的托头采用圆弧凹槽设计，能够贴合车辆底盘的加强筋位置，避免举升过程中出现滑脱，托头表面做了防滑处理，增大接触摩擦力。从设计思路来看，整体结构围绕低重心、高稳定性、易操作的核心需求展开，液压阀体集成在油缸主体上，减少外接管路的渗漏风险，操作杆采用可拆卸设计，收纳时可将操作杆取下，减少设备整体占用空间，方便放置在车辆后备箱、工具柜内存放；卸压旋钮设置在阀体侧面，采用旋钮式结构，只需轻微转动即可控制卸压速度，作业人员可单手操作，无需额外工具辅助。从外形尺寸与安装边界来看，该千斤顶整体处于低位收纳状态时总高度较低，能够伸入离地间隙120mm以上的车辆底盘下方，完全伸出时的托举高度可满足常规乘用车底盘检修的空间需求，底部轮距经过优化，在举升到最高位置时，整体支撑面宽度足够，不会因为负载重心偏移出现侧翻；设备无额外外接安装需求，只需放置在平整硬化的地面上即可作业，无需固定安装，适配流动维保、户外应急作业的使用需求，整体结构没有易脱落的零散部件，日常维护只需定期检查液压油位、给铰接位置加注润滑脂即可，维护成本极低，适合高频次的日常维保作业使用。
