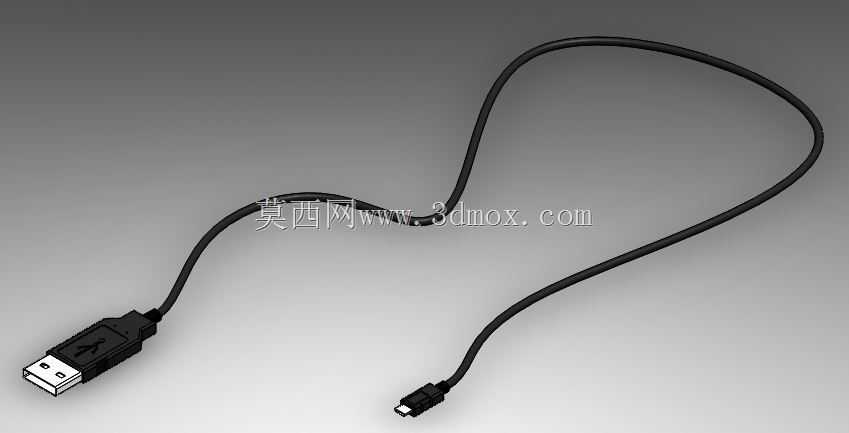

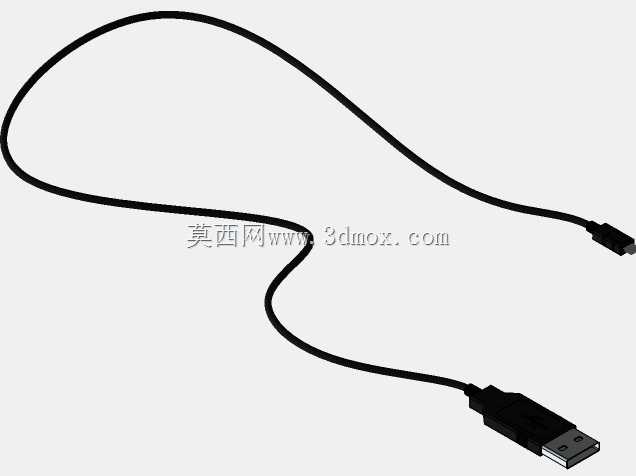

USB数据传输连接线三维结构设计

　　在消费电子、工业控制、嵌入式设备调试等场景中，USB连接线是承担数据交互与低压供电的核心连接部件，小到桌面外设的即插即用连接，大到工业现场手持调试终端与控制柜的通讯链路搭建，都离不开这类线缆的可靠支撑。做这类线缆的三维建模时，首先要跳出“一根线加两个接头”的简化认知，要兼顾实际使用中的弯折特性、接头插拔的配合公差、线缆走线的空间避让需求，毕竟很多设备的接口布局紧凑，线缆的弯折半径、接头伸出长度直接决定了现场装配是否会出现干涉。

　　先从两端接头的设计细节说起，常规USB-A公头端，金属外壳的壁厚要控制在0.3mm左右，内部胶芯的定位凸台要和标准USB母座的卡槽完全匹配，插拔行程按照7.5mm的通用标准设定，胶芯内部的接触弹片预留0.2mm的弹性变形空间，避免建模时做死结构导致实际装配出现卡滞。另一端的Micro USB接头，整体外形尺寸要控制在标准的7.8mm宽度范围内，接头两侧的倒扣卡位要做0.15mm的凸起量，保证插入母座后有足够的保持力，不会因为轻微拉扯就出现松脱。接头和线缆衔接的位置，要做10mm长度的应力释放锥段，这个位置的硬度比线身更高，建模时要做渐变的直径过渡，从接头尾部的5mm直径平滑过渡到线身的3.5mm直径，还原实际产品中防弯折断裂的结构设计。

　　线身部分的建模不能简单做直圆柱拉伸，要还原实际使用中自然垂放的弯曲形态，弯曲处的最小弯折半径控制在15mm以上，符合USB线缆常规的弯折寿命要求——毕竟过小的弯折半径会直接导致内部芯线断裂，建模时的曲率设定也要贴合实际材料的特性，PVC外被的线缆不会出现锐角弯折，所有弯曲段都做顺滑的曲率过渡，线身表面做细微的磨砂纹理质感，还原真实线缆的外被触感，同时避免光滑表面渲染时出现不合理的强光反射。内部结构虽然做外观模型时不需要完全拆分，但建模时要预留内部四芯线的排布空间，电源正负极、数据正负线的排布位置要和接头引脚的位置对应，方便后续如果要做剖视展示或者结构验证时，可以快速拆分出内部芯线结构。

　　从安装边界的角度考虑，这类线缆在设备布局时，要预留足够的操作空间：USB-A端插入母座后，接头尾部的应力释放段要预留至少20mm的直线段，避免刚出接头就弯折导致的接触不良；Micro USB端因为接头更薄，插入后侧面要预留至少3mm的手指操作空间，方便插拔时施力。线身的总长度按照常规1米规格建模时，要考虑线缆盘绕时的空间占用，自然盘绕的直径大概在120mm左右，在做设备整机布线仿真时，可以直接调用这个模型验证走线槽、线缆固定座的尺寸是否匹配，不会出现线缆长度不够或者冗余过多堆积的问题。

　　很多工程师做设备建模时容易忽略连接线的细节，要么用简单的圆柱体代替，要么接头尺寸不符合通用标准，导致后期做装配验证、渲染效果图时出现失真，这个模型完全按照通用USB2.0数据线的实际尺寸构建，接头的配合尺寸、线身的弯折特性都还原了真实产品的状态，不管是做消费电子的产品展示、工业设备的布线仿真，还是教学场景下的连接结构演示，都可以直接调用，不需要再反复调整尺寸公差。另外建模时线身做了柔性体的参考曲率设定，后续如果要做线缆拖拽、弯折的运动仿真，只需要给线身赋予对应的PVC材料参数，就可以快速生成不同弯折状态下的形态，不用重新构建线身的路径。
