车载剪式螺旋千斤顶结构设计

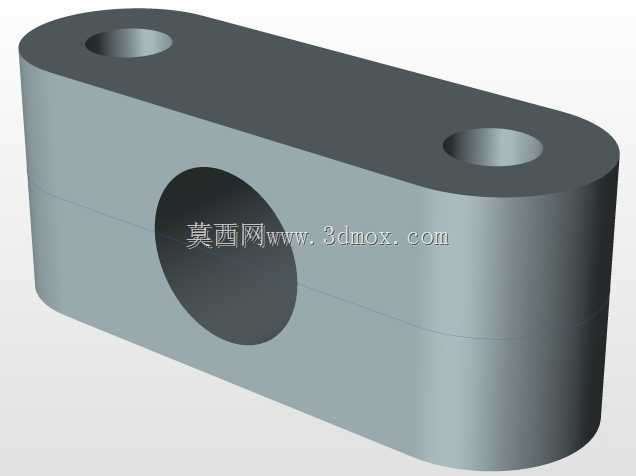

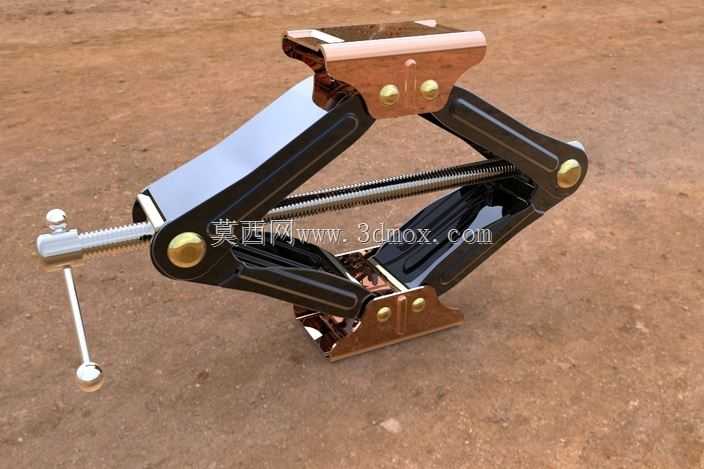

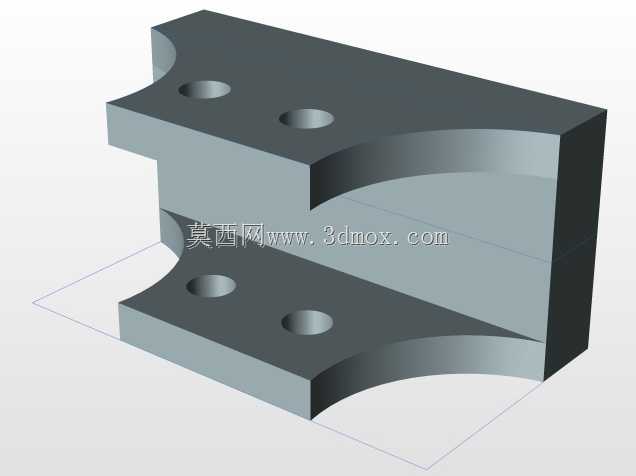

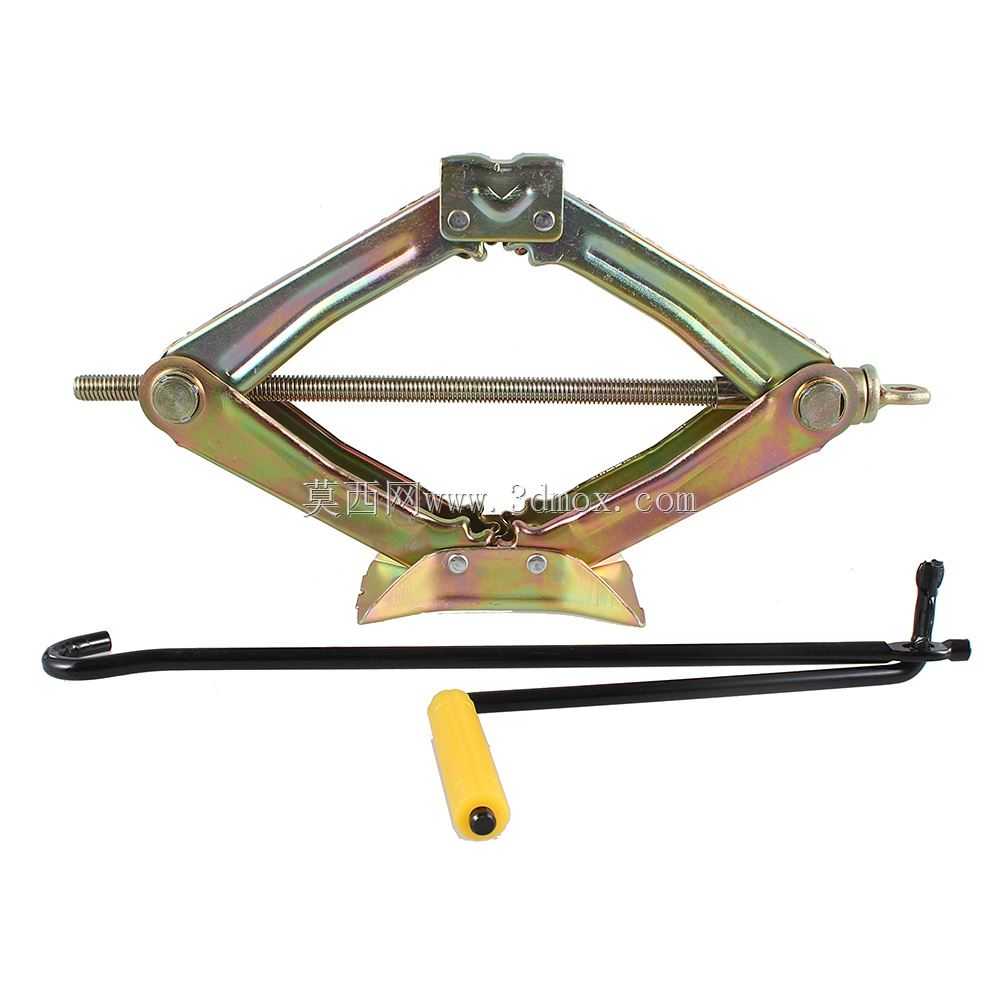

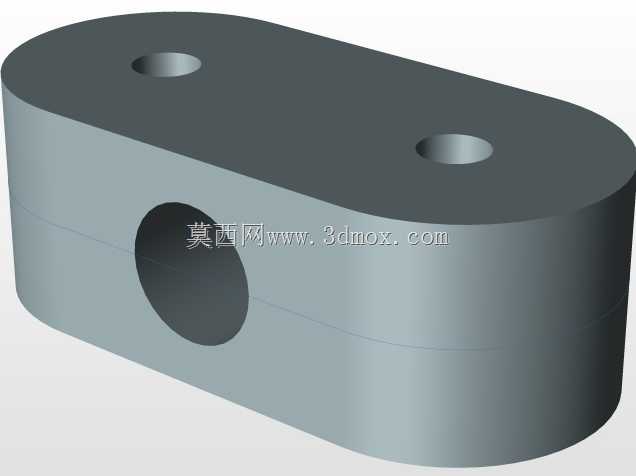

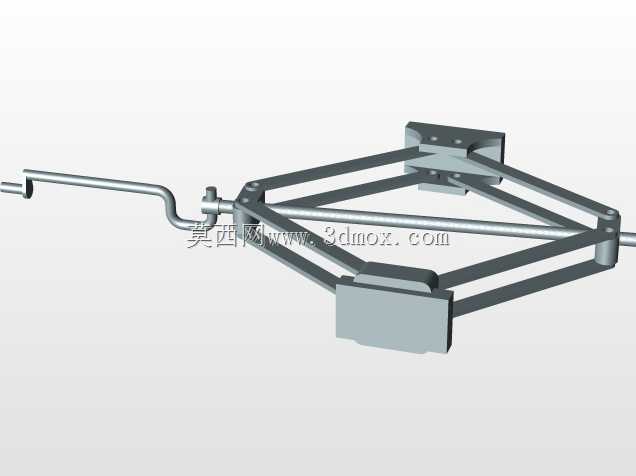

这款剪式螺旋千斤顶是面向乘用车应急维保场景开发的机械式顶升工具，核心应用场景覆盖私家车辆道路爆胎更换、底盘简易检修、户外临时车辆支撑等场景，是民用车辆随车工具包内的核心安全配套器具，无需外接液压动力源，完全依靠纯机械螺旋传动实现顶升作业，不存在液压油封老化泄漏、低温环境油液粘度升高失效的问题，环境适应性覆盖从极寒户外到高温暴晒的各类随车存放场景。设备实际用途是在车辆单侧轮胎离地需求下，提供稳定可靠的刚性支撑，额定顶升载荷适配常规家用轿车、小型SUV的整备质量单侧承重需求，作业时可将车辆底盘指定顶升点抬升至轮胎完全离地的安全高度，满足换胎、底盘紧固件检查等简易维保操作的空间要求。产品功能特性上，采用对称剪式连杆增力结构，配合梯形传动丝杠实现力的放大，操作人员仅需配套的摇杆施加较小的圆周扭力，即可通过丝杠的螺旋进给带动剪臂开合，实现顶部支撑托台的平稳升降，梯形丝杠具备可靠的自锁特性，当顶升到达目标高度停止转动摇杆时，丝杠螺纹副的摩擦角可实现位置锁止，不会出现负载下自行回落的安全隐患，搭配的Z型摇杆采用弯折省力设计，末端套有防滑绝缘握套，操作时可避免手部与金属杆直接摩擦打滑，同时摇杆的弯折结构可在有限的车底侧边空间内完成连续摇转操作，不会与车身侧裙发生运动干涉。产品设计思路围绕随车工具的轻量化、可靠性、易操作三个核心维度展开，整体结构无冗余零件，所有铰接点采用铆接销轴连接，无需额外紧固件防松，剪臂采用高强度冷轧钢板冲压成型，表面做彩锌钝化处理，具备优秀的防锈抗腐蚀能力，可适应随车存放时的潮湿、灰尘等复杂存储环境，顶部支撑托台冲压有与车辆底盘顶升筋位匹配的弧形卡槽，作业时可卡入底盘指定支撑位，避免顶升过程中出现滑脱偏移，底部支撑座采用加宽平底设计，增大与地面的接触面积，在松软非铺装路面作业时可分散压强，减少下陷风险。外形尺寸与安装边界方面，完全收拢状态下整体高度较低，可轻松放入车辆后备箱的工具储物槽内，不占用过多储物空间，最大顶升高度满足常规家用车轮胎更换的离地间隙要求，最小收拢高度适配多数家用车底盘侧边的最低离地间隙，无需额外挖槽垫高等辅助操作即可顺利放入车底支撑位，作业过程中两侧剪臂的开合运动范围经过限位设计，最大张开角度下不会出现结构死点，同时摇杆的操作回转半径经过优化，摇转时不会与车身外板、地面发生磕碰，单人即可独立完成全部顶升、锁止、回落操作，无需额外辅助工具。
